Активная и пассивная антенна в чем разница

Принцип работы, устройство антенны

Телеканалы вещают при помощи цифровых радиопередатчиков, преобразующих электрические колебания в волны. Для удлинения используются ретрансляторы, удлиняющие сигнал, увеличивая радиус распространения без потери качества изображения. Технология позволяет передавать сигнал на значительные расстояния, покрывая территорию страны.

 Чтобы потребитель смог получить изображение на телевизор, необходимо поймать электромагнитную волну, преобразовать её в колебания. Именно такая задача возложена на антенну, металлические элементы которой воспринимают магнитные поля.

 Конструкция антенны ловит сигнал, через кабель передает его на тюнер, которые декодирует колебания, превращая в звук и картинку. Использование устройства помогает насладиться программами за городом, независимо от степени удалённости от благ цивилизации.

  По форме выделяют:

  • горизонтальные;
  • вертикальные;
  • в виде бабочки;
  • круглые.

Каждая дачная антенна состоит из:

  • центральной планки;
  • крепёжного хомута;
  • конструктивных элементов, повышающих чувствительность системы;
  • экрана;
  • усилителя;
  • конвертора;
  • вибратора.

Критерии выбора: что важно и что нет

А здесь и сейчас мы рассмотрим специфику подбора комнатных приемников, а затем расскажем о самых стабильных и мощных моделях для установки внутри дома или квартиры.

Тип принимаемых волн

Вещание цифрового ТВ осуществляется в дециметровом диапазоне (ДМВ), то есть длина волны для него составляет менее метра. По сути, никаких специальных цифровых антенн не существует: принимать DVB-T2 можно на любую установку, которая ловит подходящий диапазон. Конкретно же для «цифры» в силу ее дециметровой природы нужна:

  • ДМВ-антенна. Она, как правило, небольшая, поскольку размеры резонаторов должны хотя бы приблизительно соответствовать длине волны;
  • Всеволновая (она же гибридная или комбинированная). Обычно это та же ДМВ-антенна, но снабженная дополнительно резонаторами для МВ-диапазона. Они бесполезны для «цифры», но могут пригодиться, если кроме нее с ретранслятора передается еще и местное аналоговое телевидение.

Использовать МВ-антенны, которые часто были в ходу для аналогового вещания, бессмысленно. Даже если сигнал и удастся уловить, он будет крайне слабым и плохого качества.

Конструкция

По своей конструкции комнатные антенны делятся на следующие типы:

  • Однонаправленные. По сути, это комнатный аналог внешней индивидуальной телеантенны. Обычно выглядит как штырь, на котором крепятся «рожки»-резонаторы, хотя возможны и другие конструкции (например, волновой канал). Основное свойство такой конструкции – наилучший прием оттуда, куда она ориентирована. За счет этого сигнал максимально усиливается. Подойдет для районов с относительно слабым сигналом.
  • Плоские. Эти могут выглядеть по-разному, но в целом обычно представляют собой замкнутую петлю из проводника соответствующих размеров. В самом простом случае – кольцо из кабеля диаметром 25–30 см. Наилучший прием обеспечивает в том случае, когда направление на ретранслятор перпендикулярно плоскости. Подойдет для сигнала средней мощности.
  • Сферические. Эта довольно редкая конструкция представляет собой нечто вроде модели глобуса, сделанной из проволоки: три перпендикулярных друг с другом кольца. Антенна удобна тем, что принимает сигнал с любой стороны (то есть относится к типу всенаправленных) и не требует ориентирования. Однако нуждается она в очень мощном сигнале. На практике встречаются редко: пик популярности экспериментов с такой конструкцией был в 60–70-х годах, сейчас мало кто решается производить такое для эфирного телевидения. Куда чаще их можно встретить в качестве спутниковых: там шар из диэлектрического материала выступает в качестве линзы, которая может одновременно фокусировать сигналы с нескольких спутников.

Усиление

Пассивная (без питания)

Пассивными называют обычные телеантенны без дополнительных электронных блоков. В них под действием электромагнитной волны возникают колебания, которые передаются для расшифровки на тюнер цифрового ТВ (встроенный в телеприемник или внешний в виде приставки-ресивера). Главное преимущество такой антенны – ей не нужно дополнительное электропитание для усилителя сигнала.

Средний коэффициент усиления – до 6 дБ. Они подойдут там, где сигнал от ретранслятора имеет большую или среднюю мощность, а расстояние до телевышки невелико.

Активная (с питанием)

В этих антеннах дополнительно имеется электронный блок, который усиливает мощность колебаний. Могут иметь коэффициент усиления до 27–30 дБ. Любопытно, что антенна активного типа может использоваться и как пассивная. Для этого, как правило, достаточно просто отключить питание. Обратный же процесс обычно невозможен без серьезной переделки всей конструкции.

Активные в зависимости от конструкции могут использовать постоянный ток в 5 или 12V. Различие здесь в следующем:

  • ток в 5V подается через ресивер или антенное гнездо телевизора, если такая опция у этого оборудования есть;
  • ток в 12V подается от внешнего блока питания, подключаемого в розетку.

Антенна с внешним питанием в 12V удобна в тех случаях, когда она будет использоваться для 2 и более телевизоров или ресиверов. Сплиттер (разветвитель кабеля) может и не передать питание от приставки или ТВ-приемника. Кроме того, многие модели телевизоров со встроенным цифровым тюнером не поддерживают питание антенны, и здесь потребуется внешний источник.

Это самые мощные устройства, они способны принимать сигнал на расстоянии до 40–45 км от ретранслятора. Поэтому их можно использовать за городом, на даче, в сельской местности и т. д.

На рынке телеантенн присутствует множество производителей из разных стран. И каждый день появляются новые бренды. Теоретически марка может кое-что сказать о качестве антенны. Но реально ориентироваться надо на технические характеристики, а не на бренд.

Как установить антенный штекер на кабель

Антенные провода представлены на рынке в разных стандартах с разными диаметрами. Обхват штепселя должен быть выбран под диаметр кабеля. Это обеспечит установке бесперебойность и надёжность в использовании.

Основные необходимые инструменты:

  • ножницы;
  • нож (не слишком острый);
  • плоскогубцы (опционально).

Установка под F штекер

Прикрутить на кабель столь популярный F-разъём – значит проделать набор стандартных действий:

  • отрежьте провод под прямым углом до желаемой длины;
  • срежьте ножом оболочку кабеля длиной 12-15 мм (минимум);
  • отогните экранирующие проводники на внешнюю сторону изоляции;
  • отрежьте внутреннюю изоляцию сердечника ножом, оставив его около 4 – 5 мм;
  • прежде чем навинтить разъём, проверьте, не касается ли экран каким-либо образом жилы. Прикручивайте оконцеватель до упора, поворачивая его по часовой стрелке, прижимая его к кабелю. Если нужно, можно удерживать разъем плоскогубцами.
  • Подгоните длину центральной жилы таким образом, чтобы выступ сердечника кабеля был до 1 – 2 мм.

Установка штекера под винт

До изобретения кабельных оконцевателей F-типа применялись разъёмы несколько иной, но по-своему передовой конструкции, которые также не нуждались в пайке, но одевались на кабель по другому алгоритму.

Установка тв штекера под винт

У многих они ещё сохранились в хозяйстве, поэтому давайте узнаем, как его применять в подключении к антенне.

Итак, корпус этого разъёма состоит из пластиковой и металлической частей. Пластиковая часть – съёмная. Её нужно отвинтить от металлической части и продеть в неё кабель (так вы о ней не забудете и не потеряете).

Далее – подготовьте край кабеля, куда будет монтироваться штекер. Снимите острым ножом цилиндрический участок внешней оболочки провода сантиметровой длины. Открывшийся плетёный слой экрана нужно укоротить на 5 мм от края кабеля. Вместе с ним срежьте и изоляцию сердечника. Таким образом, у вас получится обработанный конец кабеля с последовательно смещёнными слоями, где вперёд выдаётся центральная жила.

Заправьте коаксиал в штекер следующим образом: хомуток для контакта с экраном поместите поверх оплётки (его нужно обжать вокруг кабеля), а главную жилу пропустите в винтовой крепёж и затяните до упора. Теперь нужно вернуть целостность штекеру, накрутив его полимерную часть на металл.

Установка штекера под пайку

Хотя паяемый штекер можно смело отнести к пережиткам, нужно признать, что он обеспечивал отменный контакт и по-прежнему актуален в сочетании с многопроволочными гибкими радиочастотными кабелями типа РК-75-4-12 и подобными по строению.

Кроме штекера и кабеля понадобятся:

  • паяльник, олово или канифоль;
  • нож для зачистки кабеля;
  • небольшой напильник для металла или надфиль, который будет использоваться для очистки поля пайки;
  • мультиметр, омметр или лампочка чтобы проверить контакт штекера.

Теперь за дело. Снимаем внешнюю (чёрную) изоляцию с кабеля на длину около 3,5 см. Продеваем конец кабеля в пластиковый патрон. Зачищаем напильником металлические «ушки» штекера. Оголённая оплётка алюминиевая или медная делится на две равных части, с образованием двух «усов» (их вы будете паять). Не забудьте оголить центральный проводник от защитного слоя. Очищенный, он помещается в штекер. Теперь в дело вступает паяльник. Припаять нужно оплётку к лепесткам разъёма, а затем сердечник кабеля в центральном канале штекера.

В надёжности контакта в месте пайки можно убедиться, пытаясь её оторвать, например, ножом. Если получилось сорвать припой, значит, пайка оказалась неудачной, и нужно вновь вооружиться напильником. То же самое относительно потёков припоя – их нужно удалить.

После всех манипуляций совместите пластиковую гильзу с металлической основой (сработает специальный фиксатор).

Если сетчатая оплётка выступает за края разъёма, то, по эстетическим соображениям и в целях безопасности, её стоит срезать. Проводки оплётки могут легко проникать в кожу и, обламываясь на уровне её поверхности, трудно удаляются и вызывают колющую боль.

Какие антенны лучше

Как обычно, кроме типа оборудования приходится выбирать производителя. И это, пожалуй, ничуть не проще. Помочь могут рекомендации. На форумах популярных производителей несколько:

  • Lokus (Локус). Антенны Российского производства. Широкий ассортимент, невысокие цены (от 480 рублей до 1,7 тыс. рублей). Есть как активные — со встроенным усилителем, так и пассивные.
  • Гарпун. Тоже антенна российского производства. Принимает в зонах ДМВ и МВ диапазона. Выпускаются только в пассивом виде, предназначены для установки в зонах неуверенного приема. Розничная цена — Гарпун-0416 — 1500 рублей, Гарпун-1028 — 2300 рублей.
  • Антенны «Дельта» производства ЗАО «НПП ОСТ». Тут ассортимент очень широк. Есть как узконаправленные только для МВ или только для ДМВ диапазонов, так и широкополосные. Причем ДМВ антенны могут быть использованы для приема сигнала DVB-T2 цифрового телевидения. Многие модели оснащены F-коннектором — устройством, через которое подключается кабель: при монтаже не нужно ее разбирать, чтобы подключить его. Очищенный от изоляции проводник вставляете в гнездо. Все. Кабель подключен.
  • GoldMaster (ГолдМастер). Отзывов мало, но по имеющимся, принимает надежно даже в зоне неуверенного приема. Даже во время дождя качество сигнала почти не падает. Картинка по-прежнему остается четкой, без «снега».

Все остальные производители особой популярностью не пользуются.

Для неактивных антенн нужны еще и усилители. Тут тоже есть свои предпочтения:

  • Домовой усилитель LHA;
  • TERRA (Терра);
  • Мощные усилители с низким уровнем шумов Бриз, Alcad (Алкад).

FM-антенна для машины своими руками

Некоторые российские автовладельцы экономят деньги на покупке дорогостоящих антенн. К тому же есть способ самостоятельного изготовления этих устройств. Если автолюбитель имеет навыки работы с простым инструментом, то процедура изготовления не покажется сложной.

Единственный минус самостоятельного производства заключается в том, что по качеству такое устройство будет немного уступать заводскому. Однако слушать радио, смотреть TV-передачи и работать с навигационными приспособлениями вполне возможно.

Автолюбители, если они недовольны работой штатной внешней антенны, используют простую схему для создания нового устройства, принимающего сигнал. Для этого потребуются:

  • проволока из меди с диаметром порядка 1,5–2,0 мм;
  • винт с диаметром М5;
  • гайка;
  • контргайка;
  • отвёртка;
  • термический клей или термоусадочная трубка;
  • напильник.

Технология изготовления внешней антенны самостоятельным образом основывается на последовательном выполнении следующих действий:

  1. Берётся медная проволока, из неё скручивается спираль той длины, которая подходит для конкретного автомобиля.

    Проволока аккуратно наматывается на болт и припаивается сверху

  2. Спираль нужно будет насадить на винт М5 и закрепить гайкой и контргайкой того же размера. Затем спираль обматывается термоусадочной трубкой или же обрабатывается термическим клеем.

    В отверстие основания вставляется заготовка, а на само основание наклеивается плёнка

  3. Если в качестве термозащитного материала был взят клей, то после его полного высыхания потребуется напильником отшлифовать поверхность для придания ей гладкости.

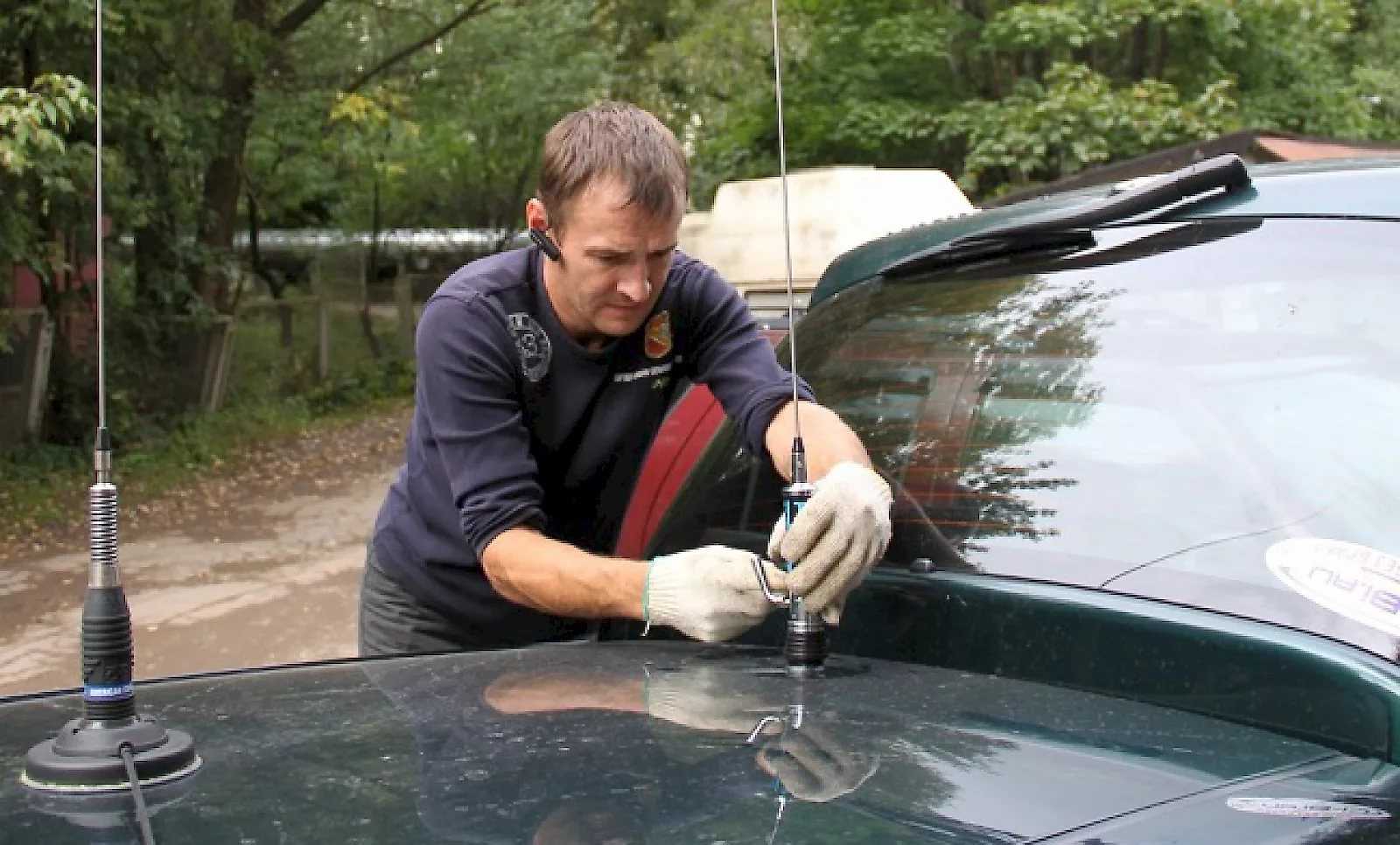

  4. После этого производится установка самодельной антенны на корпус автомобиля в то место, в которое подключалась ранее штатная антенна, далее потребуется также подключить провода.

    После зачистки заготовки наносится слой грунта и чёрной краски, что обеспечивает привлекательный внешний вид антенны

Такое устройство должно быть оснащено ещё и усиливающим сигнал оборудованием. При самостоятельном изготовлении внутренней антенны обычно применяется так называемая рамочная конструкция.

Установить принимающее приспособление на свой автомобиль под силу практически любому водителю

Для изготовления такого рода антенны потребуются следующие материалы и инструменты:

  • медная проволока диаметром 2 мм с изоляцией;
  • домашний усилитель от TV;
  • паяльник;
  • кусачки;
  • клей;
  • разъём, который подойдёт в автомагнитоле.

Технология изготовления активной антенны довольно специфична. Она должна крепиться на корпусе автомобиля

В этом случае для её подключения не так важно, какие именно штыри и проволока будут использованы. Можно даже воспользоваться старыми запчастями от приёмников

Технология изготовления основывается на следующих этапах:

  1. Базой для устройства может послужить корпус домашнего усилителя для обычной антенны.

  2. Для того чтобы усилитель смог принимать сигнал и передавать его в автомагнитолу, потребуется припаять к нему провод, который будет подключаться к самой магнитоле.

  3. После этого штекер антенны подключается в гнездо, а на другом конце провода монтируется разъём.

    Подключение кабеля питания антенного усилителя, который в автомагнитолах называется управляющим и имеет синий цвет

  4. Такой приёмник обычно монтируется на крыше автомобиля, так как если установить её в салоне, то устройство будет плохо принимать сигналы.

    Для установки активной антенны в крыше делают два отверстия: под крепление устройства и вспомагательное

  5. Провод от антенны до магнитолы прокладывается по периметру двери водителя, фиксируется клеем.

    После крепления антенны на крыше остается проложить кабель в боковой стойке и подключить его к магнитоле

Рекомендации по выбору

Приобретая антенну, каждый человек хочет получить приемлемое качество изображения. Зная их виды, уже можно сделать определенные выводы для правильного выбора этого устройства. Однако следует помнить о нескольких факторах, влияющих на качество сигнала:

  • Расстояние до ретранслятора.
  • Тип и наличие усилителя.
  • Высота расположения относительно вышки.
  • Наличие естественных и искусственных преград между приемником и передатчиком.
  • Место установки устройства в доме.

Наружная или комнатная

Комнатная антенна сможет справиться с поставленной задачей лишь в том случае, если вышка расположена в зоне прямой видимости. Однако даже если ретранслятор виден из окна, то не нужно сразу покупать приемное устройство. Его конструкция достаточно проста, и для проверки качества сигнала можно быстро сделать такое устройство самостоятельно. Для этого достаточно взять кусок проволоки и подключить ее к телевизору.

Лучшая уличная антенна Locus Меридиан 07AF Turbo

Компактный уличный прибор в алюминиевом исполнении. Несмотря на небольшие размеры, обеспечивает стабильный приём и качественное изображение на ТВ при удалении от вышки до 70 км и в условиях сложного рельефа местности.

Пользователи хвалят оборудование из-за простоты подключения, отличного качества приёма ТВ-сигнала в сельской местности и невысокой цены. Из неудобств отмечают отсутствие в комплектации кронштейна для крепления к мачте и источника питания. Усилитель работает только от цифровой ТВ-приставки. При её отсутствии придётся дополнительно покупать инжектор стоимостью от 190 руб.

Плюсы и минусы

качественный приём в активном режиме при удалении от вышки на 20-70 км;
устойчивость к шумам и помехам на местности;
компактность;
простота в эксплуатации;
невысокая цена.

отсутствие в комплекте кронштейна для крепления;
без подключения питания приём сигнала слабый и нестабильный.

Наружные телевизионные антенны

Наружные антенны обычно устанавливают за окном или на крыше. Такие устройства обеспечивают качественный прием сигнала в сравнении с комнатными моделями.

Стоимость наружных антенн выше, но она компенсируется хорошим изображением на экране телевизора. По мнению пользователей, лучшими являются три модели, характеристики которых приведены ниже.

Рэмо Колибри-А-DX Deluxe

Модель всеволновой наружной антенны подходит для приема цифрового и аналогового вещания. Пользователи отмечают, что волны метрового диапазона улавливаются не очень качественно.

Главное преимущество антенны в том, что ее компактные размеры (ширина 49 и высота 34 см) позволяют устанавливать ее рядом с окном. При этом качество приема остается высоким. Для установки антенны нужна штанга, которая не входит в комплект.

Плюсы:

  • высокое качество приема при компактных размерах;
  • принимает цифровые и аналоговые каналы;
  • вес (1,5 кг).

Минусы:

  • штанга для установки не входит в комплект;
  • низкая погодная защита: некоторые узлы могут ржаветь, а контакты окисляться.

Цена: 1 300 рублей.

Рэмо Колибри-А-DX Deluxe

BBK DA32

Наружная антенна, предназначенная для приема основных видов цифрового HDTV сигнала (DVB-T, DVB-T2, ISDB-T, DMB-T/H и ATSC). Конструкция модели позволяет надежно крепить ее на любых вертикальных поверхностях.

Предусмотрен надежный пластиковый влагозащитный корпус, который не дает осадкам портить детали прибора. Внутри установлен малошумный усилитель сигнала, который улучшает качество приема слабых волн. Питание автономное и осуществляется через специальный адаптер.

Плюсы:

  • прием основных цифровых типов сигнала;
  • встроенный усилитель;
  • влагозащитный корпус.

Минусом устройства пользователи считают отсутствие саморезов для крепления в комплекте.

Цена: 1 400 рублей.

BBK DA32

REXANT DVB-T2 RX-411 34-0411

Наружная антенна, предназначенная только для приема цифрового телесигнала DVB-T2. Имеет встроенный усилитель с коэффициентом 33 дБи.

Для подключения используется специальный коннектор, а питание осуществляется от приставки или инжектора.

Плюсы:

  • высокий коэффициент усиления;
  • встроенный усилитель с питанием 5В;
  • небольшой вес (400 г);
  • низкая стоимость.

Недостатком устройства пользователи считают отсутствие влагозащитного корпуса. Из-за этого некоторые элементы антенны со временем начинают ржаветь.

Цена: 880 рублей.

REXANT DVB-T2 RX-411 34-0411

Варианты антенн для цифрового ТВ

Коллективные

В плотной городской застройке радиосигнал, особенно дециметрового диапазона, распространяется непредсказуемо и мест для качественного приема не так много. Поэтому для домов высотой более 5 этажей лучше использовать коллективные антенны.

В них принимается сигнал, а затем усиливается и через распределительное устройство транслируется по кабелям в каждую квартиру.

Разумеется, у общей инфраструктуры есть как сильные, так и слабые стороны:

+
Качество сигнала. Каждое устройство монтируется мастерами и снабжается усилителем, поэтому отличный результат гарантирован Сложность монтажа. Без опытных наладчиков ни установить, ни настроить ее не выйдет — здесь много подводных камней
Не надо настраивать. Жильцам нет необходимости приобретать индивидуальную и заниматься установкой и отладкой Высокая стоимость. Единственный правильный путь — договориться с соседями об установке вскладчину
Регулярное обслуживание. За работу конструкции отвечает управляющая компания или организация собственников жилья. Абоненту достаточно подать жалобу на некачественную работу, и обслуживающая организация сама исправит недостатки. Абонентская плата. Требует расходов на установку и обслуживание, поэтому доступ к ней осуществляется на возмездной основе. Из-за последнего обстоятельства абоненты часто заключают договоры с операторами кабельного вещания: если все равно платить, почему бы не получить дополнительно те каналы, которые могут оказаться недоступны в эфире?

Но в общем случае мы рекомендуем этот вариант как самый универсальный для многоэтажных домов.

Уличные индивидуальные

В частном доме и небольших городах с индивидуальной жилищной застройкой жильцам, как правило, не удается сорганизоваться и купить общедомовую антенну. Для таких случаев производители предусмотрели индивидуальные наружные приемные устройства.

Они ловят ДМВ с ближайшей телевизионной вышки. Их можно собрать самостоятельно, владея минимальными знаниями о радиотехнике. Относительно дешевые (от 500 руб.), не требуют платить за доступ. Правда, качество сигнала сильно зависит от расположения и пространственной ориентации.

Комнатные

Подходит тем, кто хочет смотреть телевизор, не подключаясь к кабелю или коллективной антенне. Представляют собой рамку круглой формы с усилителем или без.

Качественно работают, только если ретранслятор расположен поблизости (в идеале – в зоне прямой видимости) — об этом читайте ниже.

Что лучше — комнатная или наружная антенна?

Комнатная!Наружная!

Что это такое?

Активная антенна для телевизора функционирует по тому же принципу, что и пассивная. Она оснащается «рожками» разной конфигурации, улавливающими волны и трансформирующими их в ток. Но перед попаданием в телевизионный приемник ток подвергается обработке со стороны встроенного периферийного устройства.

В большинстве случаев активные антенны оснащают усилителем. За счет этого их практически всегда можно разместить внутри комнаты, за исключением зданий, расположенных на запредельной удаленности от телевизионных центров.

Наличие дополнительной периферии приводит к тому, что телевизионной антенне требуется питание от USB. Ее нужно подключить к розетке либо к телеприемнику, если есть подобная возможность.

К преимуществам таких антенн относят:

  • возможность установки как в помещении, так и на улице;
  • независимость от погодных условий при размещении в комнате;
  • компактность;
  • стойкость к помехам.

Минусы у подобных устройств тоже имеются: меньший срок службы в сравнении с пассивными вариантами, потребность в электропитании. Микроэлектроника с течением времени может деградировать.

Пассивная антенна отличается от активной отсутствием дополнительных конструктивных составляющих, усилителя. Она представляет собой металлический каркас с подключенным к нему проводом, ведущим к телевизору.

Чем больше удаленность от телевышки, тем большими размерами должна обладать антенна и тем сложнее будет ее форма и размещение (потребуется высотная установка). Приемник сигнала для обеспечения его стабильности нужно будет повернуть особым образом.

Плюсы этого варианта – простая и долговечная конструкция, отсутствие вероятности короткого замыкания (при правильном использовании), демократичная цена.

Как выбрать антенну

Для городских жителей, которые живут в непосредственной близости от вышки и не имеют препятствий сигнала (то есть, живут на окраине или на верхних этажах), есть смысл выбрать самые простые варианты – цифровые комнатные приемники без усилителя.

Тем, кто живет в густонаселенных районах города или в окружении высотных зданий (выступают препятствиями для беспроводного сигнала) стоит присмотреться к комнатной антенне с активным усилителем или же выбрать уличный вариант.

Для жителей в сельской местности или тех, кто собирается смотреть ТВ на даче, лучшим вариантом для получения 20 каналов эфирного ТВ станет наружная антенна.

Вместо заключения

Принципиальная разница между активной и пассивной антеннами заключается в наличии встроенного усилителя. Во всем остальном различия только в нюансах. Выбор конкретного типа — краеугольный камень в вопросе настройки качественного приема эфирного ТВ.

Что выберете вы?

АктивнаяПассивная

Поэтому рекомендуем внимательно отнестись к рассмотренному аспекту и при необходимости перечитать статью еще раз. Остались вопросы — пишите в , постараемся максимально быстро на них ответить.

Предыдущая
АнтеннаТОП-3 вариантов подключения нескольких телевизоров к одной антенне
Следующая
АнтеннаОбщедомовая ТВ-антенна – подключение и настройка цифровых каналов

Уличные антенны для телевизора

Если покупатель живет вдали от передатчиков тв-сигнала, то усилить прием помогут элементы наружного типа. Уличные варианты принимают телеволны до 60 км от передатчика. Для правильного подбора нужно знать расстояние до ближайшей вышки, выяснить необходимость в усилении волны. Чтобы добиться качественной картинки, ставить агрегат рекомендуется в максимально высокой точке над домом.

  • Как определить схватки
  • Тонзиллит — лечение народными средствами и препаратами
  • Коктейли для набора массы

Активные

Комплектуется активная антенна для ТВ специальным усиливающим прибором мощности. Это помогает повысить четкость картинки телевизора при далеко расположенной телевышке:

  • название модели: Funke ABM 3553;
  • цена: 2300 р.;
  • характеристики: 75 Ом, размер 1,38 м;
  • плюсы: работает в сложных условиях приема, сделана из анодированного алюминия;
  • минусы: большие размеры, нет кабеля и блока питания.

Более доступной антенной является следующая, отличающаяся особенностями конструкции:

  • название модели: Cadena AV;
  • цена: 1550 р.;
  • характеристики: получение DVB-T/DVB-T 2;
  • плюсы: есть кронштейн;
  • минусы: питание через адаптер.

Еще одним популярным доступным бюджетным вариантом станет следующий агрегат дальнего действия:

  • название модели: Rexant ABM 3529;
  • цена: 2064 р.;
  • характеристики: 68 см;
  • плюсы: есть защита от коррозии и ультрафиолета;
  • минусы: нет кабеля и блока питания.

Пассивные

При отсутствии препятствий могут использоваться пассивные приборы к телевизору, которые стоят дешево и не нуждаются в усиливающей технике:

  • название модели: GELLAN FULLBAND-15;
  • цена: 1264 р.;
  • характеристики: до 2700 МГц, 50 Ом, параметры – 240*240*40 мм, условия эксплуатации – настенная;
  • плюсы: вертикальная поляризация;
  • минусы: улучшает сигнал при расстоянии до 10 км.

Вторым популярным брендом является голландский Funke, который стоит дорого, но оправдывает параметрами:

  • название модели: Funke BM 4527;
  • цена: 1413 р.;
  • характеристики: 75 Ом, 685 мм;
  • плюсы: анодированный алюминий;
  • минусы: нет кабеля и блока питания.

Третьей по популярности среди покупателей телевизоров является антенна Локус, которая доступна по стоимости, в продаже со скидками:

  • название модели: Locus L 021.12;
  • цена: 1300 р.;
  • характеристики: радиус действия 55 км, 1,31 кг, 1,4х2 м;
  • плюсы: простота сборки;
  • минусы: нет провода.

Стержневые

Традиционная антенна для телевизора имеет стержневую систему, состоящую из металлических полувибраторов:

  • название модели: Jablotron AN-05 GSM;
  • цена: 1428 р.;
  • характеристики: частота 900-1800 МГц, длина кабеля – 3 м;
  • плюсы: магнитное основание;
  • минусы: могут быть помехи.

Более дорогой и качественный — товар другого производителя, выпускающего дипольные устройства к телевизорам:

  • название модели: ETS-LINDGREN;
  • цена: 3144 р.;
  • характеристики: 80 МГЦ-2 ГГц, параметры – 210х170х9 см;
  • плюсы: индивидуальная калибровка, высокий коэффициент усиления;
  • минусы: масса 4,5 кг.

Самым дорогим устройством в подборке считается выпущенное производителем по военным стандартам:

  • название модели: Narda RA-01;
  • цена: 5000 р.;
  • характеристики: 9 кГц-30 МГц, вес – 1,5 кг, размеры – 150х135х120 мм;
  • плюсы: индивидуальная;
  • минусы: слишком дорогая.

Рамочные

Этот подтип представлен одним или несколькими витками проводов, соединенных в одну рамку, в плоскости которой находится максимальная интенсивность дециметрового диапазона частот:

  • название модели: Garmin 220;
  • цена: 1490 р.;
  • характеристики: компактная;
  • плюсы: принимает любые программы;
  • минусы: необходима доставка.

Простым устройством является следующее, которое представляет собой рамочную обмотку магнитно-генерирующего типа:

  • название модели: EMCO 7603;
  • цена: 1000 р.;
  • характеристики: 20 Гц-50 кГц, 16 витков, диаметр – 12, высота – 8 см;
  • плюсы: индивидуальная калибровка, линейная поляризация, вес – 0,5 кг
  • минусы: не обнаружено.

Рамочная антенна для телевизора производителя A.H.Systems – более доступная по стоимости, отличается простотой работы:

  • название модели: A.H.SYSTEMS SAS;
  • цена: 700 р.;
  • характеристики: 1 кГц-30 МГц, 50 Ом;
  • плюсы: вес 1 кг, повышенная прочность конструкции, сетевой адаптер и предусилитель в комплекте;
  • минусы: принцип работы от батареи.

Тип установки антенны

На какие типы подразделяются антенны для телевизора?

В соответствии с данным параметром ТВ-антенны подразделяются на три обособленные группы:

  • комнатные – дислоцируются внутри помещений (желательно около окна для избежания помех) и улавливают электромагнитные сигналы при небольшом удалении от ретранслятора. Как правило, дистанция до точки вещания в случае применения таких антенн может составлять до 10 километров. Также очень важным условием является отсутствие помехообразующих элементов на пути распространения волн (густых лесов, мощных перекрытий и т.д.).
  • уличные – наиболее распространённый тип антенн, встречающийся в местах с большим количеством помех (плотная застройка, холмистая местность, высокие металлические ограждения). Устанавливаются такие модели, чаще всего, на мачты и выносятся на 4-7 метров над уровнем земли.
  • гибридные – модели антенн, применяемые при незначительных помехообразующих элементах, стоящих на пути к ретранслятору. Для улучшения сигнала данные устройства закрепляют кронштейном на внешней стороне стены, что, с одной стороны, немного повышает их чувствительность, а с другой, надёжно защищает от порывов ветра.

2.

Вместо заключения

Принципиальная разница между активной и пассивной антеннами заключается в наличии встроенного усилителя. Во всем остальном различия только в нюансах. Выбор конкретного типа — краеугольный камень в вопросе настройки качественного приема эфирного ТВ.

Что выберете вы?

АктивнаяПассивная

Поэтому рекомендуем внимательно отнестись к рассмотренному аспекту и при необходимости перечитать статью еще раз. Остались вопросы — пишите в , постараемся максимально быстро на них ответить.

Предыдущая
АнтеннаТОП-3 вариантов подключения нескольких телевизоров к одной антенне
Следующая
АнтеннаОбщедомовая ТВ-антенна – подключение и настройка цифровых каналов

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
