Антенна для автомагнитолы своими руками

Варианты установки АПРА

Установка АПРА должна осуществляться с соблюдением следующих требований:

  • обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
  • обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.

Mimo антенна 4g lte своими руками

Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:

  • врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
  • магнитному креплению, использующему магнитную подошву антенны;
  • штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.

Врезное крепление АПРА

В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:

  • прочность закрепления прибора, снижающую вероятность его похищения;
  • стабильность рабочих параметров антенно-фидерной системы после монтажа.

Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.

Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис

ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.


Основание антенны для врезного крепления

Магнитное крепление АПРА

Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.

Крепление антенны к магниту осуществляется через два вида разъемов:

  • DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
  • PL-разъем более надежный в части соблюдения строгой вертикальности установки.

На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.


Магнитные крепления антенн с DV и PL-основаниями

К достоинствам магнитного способа крепления относят следующие моменты:

  • легкость выполнения установки либо демонтажа;
  • обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
  • емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
  • возможность перемещений при настройке аппаратуры.

Из недостатков отмечают:

  • низкую прочность фиксации на кузове;
  • легкость похищения;
  • возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.

Штыревое крепление АПРА

Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.

На рис. ниже показано штыревое крепление на кронштейне.


Штыревое крепление

Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).

К недостаткам относят:

  • низкую механическую прочность;
  • затрудненную настройку и согласование АПРА.

Подключение кабеля

В работе системы обязательно используется кабель. Для этого принято проводить монтаж коаксиальным экранированным кабелем.

Предварительно нужно запастись бухтой с достаточной длиной кабеля. Обязательно перед его использованием проверяем кабель на разрывы тестером. От качества кабеля во многом зависит уровень сигнала.

При прокладке его по корпусу автомобиля стоит руководствоваться такими правилами:

  • необходимо максимально плотно располагать кабель к корпусу авто кА с внешней стороны, так и внутри машины;
  • для наружного кабеля устанавливается минимальный лимит длины, так как тан он подвергается негативному внешнему воздействию;
  • длина должна позволять проводить прокладку без натяга, а с небольшим провисанием;
  • нельзя допускать резкие перегибы.

Чтобы не ошибиться с длиной, можно предварительно провести замеры портняжным метром или строительной рулеткой.

Какую антенну выбрать: внешнюю или внутреннюю

На данный момент можно выделить всего два типа антенн для авто, которые различаются по месту размещения:

снаружи автомобиля — внешние. Установка такого типа антенны должна учитывать особенности конструкции корпуса авто, ведь от выбора места крепления во многом будет зависеть и качество принимаемых сигналов. В большинстве случаев в качестве внешних выступают штыревые и телескопические TV-антенны. Однако при их подключении может потребоваться дополнительное оборудование в виде усилителей;

с внутренней стороны автомобиля — внутренние. Традиционная для многих водителей антенна с GPS, которая фиксируется на лобовом стекле. Она уже имеет усилитель и подходит практически для всех моделей магнитол.

Сегодня самыми бюджетными можно считать антенны для приёма радиосигналов. Устройство такой антенны представляет собой простой усилитель, который сносно функционирует в любом месте как в городе, так и за его пределами

При покупке антенны, принимающей радиосигналы, особое внимание стоит уделить её диапазону. Чем больше рабочий диапазон, тем шире территориальное покрытие зоны сигнала

Антенны, которые принимают TV-сигналы, будут стоить в несколько раз дороже. Более высокая стоимость объясняется их сложным строением и возможностью добиваться чёткого изображения на портативном телевизоре в салоне авто.

Более дорогие антенны принимают сигналы со спутников. Их основная задача — скорректировать маршрут автомобиля, поэтому даже малейшие неточности в работе должны быть исключены. Понятно, что спутниковые антенны для авто стоят дороже за счёт сложности конструкции и более качественной работы.

Универсальное принимающее устройство для автомобиля стоит недорого и обеспечивает бесперебойную работу нескольких устройств

Трубная FM антенна.

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

  • Сердечник из феррита от строчного трансформатора старого лампового телевизора.
  • Клей, липкая, изоляционная лента.
  • Латунная или медная фольга.
  • Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
  • Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке. Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, остальные выводы — к клемме «Антенна». Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Какие критерии наиболее важны при выборе?

Среди множества характеристик самыми главными являются:

  • параметры;
  • тип;
  • размеры;
  • варианты установки;
  • дополнительное оборудование.

Сначала, определите предназначение устройства. Для приема сигналов GPS, GSM, TB используются разные частоты. Специалисты рекомендуют покупать GPS или GSM модели с приемом AM\FM\TV. Они позволят одновременно добиться нескольких целей. Во-первых, обеспечить стабильную работу мобильного, во-вторых, сможете пользоваться навигатором, и в-третьих, смотреть телевизор. Это отличный выбор для любителей максимального комфорта.

TV-антенны бывают активными и пассивными. Конструкция активных предполагает наличие встроенного усилителя сигналов. Он дает возможность использовать устройство без дополнительного оснащения. То есть, достаточно приемника и активной модели, чтобы получить качественное изображение. Но такие модели нуждаются в отдельном электропитании от автомобильной сети.

Автомобилисты интересуются производителем, качеством сигнала, стоимостью. Самые распространенные – Корона, Orion, Supra, Philips.

Установить антенну можно снаружи или внутри. Внешний монтаж предполагает вынесение усов из салона. Есть несколько способов крепления:

  • на крыше или любом другом месте салона (подходит, если имеются штатные крепления);
  • на струбцине;
  • с помощью магнитного держателя.

При внутренней установке усы устройства крепятся на заднем или лобовом стекле. Есть комбинированные активные модели, оснащенные внешними элементами, обеспечивающими прием МВ\ДМВ.

Стоит ответственно отнестись к выбору места для монтажа. TV-антенна должна располагаться как можно дальше от двигателя.

Пассивные антенны требуют установки усилителя для повышения качества сигнала. Дополнительно желательно использовать специальный фильтр для подключения приемника. Последний можно подключать и к аккумулятору.

Стоит серьезно отнестись к покупке TV-антенны. Если она окажется слабой, даже самый дорогой и качественный телевизор не порадует вас хорошим изображением. Предварительно почитайте отзывы автовладельцев, посоветуйтесь со знакомыми.

Делаем своими руками

Вариантов для сборки такого приспособления несколько. Для начала, рассмотрим самый простой вариант – пассивную антенну:

  • Для начала берем мягкую медную проволоку. Ее потребуется около 2-3 метров;
  • Проволоку наматываем на анкерный болт. При этом, следите чтобы витки не перехлестывались, иначе будут помехи;
  • Припаиваем к одному из концов получившейся обмотки провод, который будет подключаться к магнитоле;
  • Подбираем пластиковый чехол;
  • Устанавливаем антенну на крышу. Существует несколько способов сделать это. Наиболее простой, это с использованием мощного магнита, но неправильное положение антенны относительно него, может привести к помехам. Более надежно будет закрепить ее с помощью болтиков. Для этого, придется сверлить в крыше отверстия. Зато не будет помех, и установлена антенна будет максимально надежно;
  • Остается только протянуть провод. Проще всего сделать это по стойке.

Несколько сложнее сделать антенну с усилителем. Точнее, саму антенну сделать несложно, по сути, процесс не отличается от описанного выше. В крайнем случае, можно взять обычную пассивную антенну, и добавить к ней самодельный усилитель. Вот сделать усилитель, значительно сложнее. Для этого, потребуются навыки работы с паяльником. Для начала найдите принципиальную схему усилителя. Делать прибор можно со свободно лежащими деталями, или на печатной плате. Последний вариант более удобен. Но, для этого придется повозиться с приготовлением платы. Зато, все будет размещено максимально компактно.

КТЗ68А
Покупка готовой антенны. На самом деле, такое приспособление как антенна не является дорогим. Поэтому, многие автолюбители предпочитают покупать готовый вариант. Касается это пассивных антенн. Более мощные активные антенны стоят дороже. Их имеет смысл делать самостоятельно, но такой тип приборов используется достаточно редко.

Как сделать своими руками

Стандартное наземное устройство для автомобиля не подходит. Корпус транспортного средства постоянно движется, поэтому при выполнении маневров будут возникать длительные промежутки молчания, из-за отсутствия сигнала. Такое утверждение верно, если говорить о горизонтальной поляризации. Но если использовать вертикальную, все будет иначе. Тогда антенне безразлично, откуда поступает сигнал.

Как сделать такое приспособление самостоятельно, чтобы:

  • избежать проблем с работниками ГИБДД из-за больших изменений корпуса;
  • установить его сразу в салоне;
  • получить надежный и стабильный прием сигнала.

Стандартные четвертьволновые вибраторы – плохой выбор. Сделать их своими руками непросто, вдобавок, они достаточно большие, плохо монтируются, снижают комфортность езды.

Лучше использовать рамочную конструкцию. Она укладывается под уплотнитель заднего стекла транспортного средства. Такой вариант имеет неподходящие для приема 27 МГц габариты, чуть заужен вверху. Поэтому по центру располагается конденсатор-настройщик на резонанс. Используется две приемных частоты, к примеру, 27 и 65 МГц.

Верхний резонанс – это нижний диапазон радиовещания. Схема автоантенны проста: положите по периметру заднего стекла провод МГТФ 0,5, разместив его в виде трапеции. Параметры (в см) следующие:

  • сверху – 56,5+56,5;
  • снизу – 66,5+66,5;
  • сбоку – 22,5+22,5, 45.

Плюсы устанавливаются там, где будут добавляться провода конденсатора-согласователя, и кабелем РК-50 снимется сигнал. По центру стекла вертикально разместите два кабеля, посредине закрепите конденсатор. Для каждого длина 45 см. Лучше сделать их зигзагообразными и сложить в изоляционную трубу. Кабель паяется там, где вы обрезали его

Важно, чтобы с противоположной стороны не было разрыва

Подключение происходит через разъем связной аппаратуры. Желательно выбирать недлинный кабель, ведь устройство получится пассивным, и есть вероятность периодического снижения качества сигнала. Лучше провести монтаж непосредственно возле заднего стекла.

Процесс изготовления самодельной антенны

Гибкие и телескопические антенны для изготовления требуют подбора специальных антенных материалов, дополнительных радиодеталей. Кроме того, они ломаются так же легко, как предыдущие антенны вашей машины.

Несложна в изготовлении стационарная твердая антенна, имитирующая модное приемное устройство «акулий плавник». Для изготовления такой самодельной антенны для автомагнитолы своими руками вам потребуются простые материалы и инструменты:

  • металлический штырь с резьбой;
  • фиксирующие гайки;
  • медный провод;
  • инструменты по металлу;
  • паяльник и принадлежности для пайки (флюс, припой, канифоль);
  • изоляторы;
  • антенный кабель.

Главным элементом антенны становится металлический штырь, резьба которого подбирается по размеру штатного места антенны или выбранного вами кронштейна для крепления. Для основы антенны хорошо подходят стандартные анкерные болты с уже нарезанной резьбой. На противоположных концах штыря нужно просверлить два отверстия для крепления медной проволоки антенного вибратора. Неэкранированная проволока наматывается в два слоя по всей длине штыря.

Намотанная проволока зажимается фиксирующими болтами и запаивается в верхнем отверстии антенны. Для внешнего слоя изоляции любители используют различные материалы: клей «Холодная сварка», эпоксидную смолу, полиморфус, термопластики. Плохо зарекомендовали себя расплавленный винил и карбон, создающие помехи для приема радиоволн.

После ручной лепки термопластика или «эпоксидки» антенна будет выглядеть невзрачно.

Примерив антенну на месте установки, проверив ее работоспособность, наружную поверхность обрабатывают на токарном станке и доводят вручную.

В зависимости от цвета использованного материала, готовую антенну можно оставить черной или покрасить водостойкой акриловой краской в цвет кузова.

Как сделать антенну для автомагнитолы своими руками для выездов на природу вы можете посмотреть на видео:

Каждый автолюбитель сможет изготовить антенну для автомагнитолы своими руками. Этот механизм поможет лучше ловить радиосигналы. Его можно будет сделать под размер корпуса любого транспортного средства.

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

  • анкерный болт;
  • набор для паяния;
  • около 3000 мм мягкой проволоки, сделанной из меди;
  • чехол из пластика;
  • схему для усилительного устройства;
  • транзистор КТ368А;
  • провод, который будет вести в салон автомобиля;
  • для активного диполя — резисторы и конденсаторы.

Процесс изготовления

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

  • при помощи магнитов;
  • используя вакуумные присоски;
  • струбцинами;
  • установить место для штатной антенны;
  • при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

  1. Взять проволоку и нарезать резьбу.
  2. С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
  3. Закрутить первую гайку.
  4. Вставить проволоку в разъем изолятора и закрутить гайку №2.
  5. Зафиксировать все контргайкой.
  6. Вставить изолятор в отверстие, находящееся на корпусе транспорта.
  7. Зачистить центральную жилу радиокабеля.
  8. Намотать несколько витков защищенной жилы, закрепить все гайками.
  9. Соединить экран провода с корпусом транспортного средства.
  10. Подсоединить ко второму концу кабеля антенный разъем.
  11. Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Подключение кабеля

В работе системы обязательно используется кабель. Для этого принято проводить монтаж коаксиальным экранированным кабелем.

Предварительно нужно запастись бухтой с достаточной длиной кабеля. Обязательно перед его использованием проверяем кабель на разрывы тестером. От качества кабеля во многом зависит уровень сигнала.


Шаг 1. Подбираем соответствующий усилитель


Шаг 2. Соединяем с кабелем


Шаг 3. Собираем схему


Шаг 4. Устанавливаем штекеры


Шаг 5. Изолируем контакты


Шаг 6. Пакуем в корпус

При прокладке его по корпусу автомобиля стоит руководствоваться такими правилами:

  • необходимо максимально плотно располагать кабель к корпусу авто кА с внешней стороны, так и внутри машины;
  • для наружного кабеля устанавливается минимальный лимит длины, так как тан он подвергается негативному внешнему воздействию;
  • длина должна позволять проводить прокладку без натяга, а с небольшим провисанием;
  • нельзя допускать резкие перегибы.

Чтобы не ошибиться с длиной, можно предварительно провести замеры портняжным метром или строительной рулеткой.

Принцип работы автомобильной антенны

Такое устройство необходимо для приема электромагнитных волн. Оно начинает преобразовывать энергетический поток этих волн в электрический сигнал. После этих манипуляций данный сигнал можно усилить и преобразовать. Прием таких волн возможен только при настройке антенны на требуемую частоту или частотный диапазон.

Для того чтобы она могла улавливать требуемый диапазон частот, нужно правильно подобрать длину, т.к. от этого будет зависеть качество получаемого сигнала и звука. Для того чтобы устройство могло улавливать частоты формата FM, следует делать антенну длинной не менее 750 мм. Этим объясняется связь между размером устройства и качеством получаемого звука.

Чтобы изготовить антенну для магнитолы своими руками, следует для начала определиться с типом механизма.

Например, антенна активного типа — это электронный механизм, который сочетает в себе приемник радиоволн и усилитель радиочастот. Она способна обрабатывать слабый сигнал, который поступает на полотна, затем на корпус усилительного устройства, после которого передается по кабелю на антенный вход автомобильной магнитолы, установленной в салоне транспортного средства. Пассивный вид антенн может принимать только сигналы от местных станций.

Разновидности автомобильных антенн

Автомобильные антенны бывают разными. В основном они предназначены для приёма радиостанций FM-диапазона либо телевизионных программ на магнитолах с тюнером. Однако такое устройство в автомобиле может устанавливаться не только в развлекательных целях, но и для навигации. Помимо приведённой классификации, антенны разделяют по типу крепления:

  • с помощью магнитов;
  • на присосках;
  • методом врезки;
  • струбцинами;
  • путём встраивания.

Кроме этого, приёмные устройства разделяют на наружные и внутренние (пассивные и активные). В зависимости от диапазона принимаемых частот устройство может быть как малых, так и, наоборот, больших размеров. Например, для связи в диапазоне 27 МГЦ, антенна имеет большие габариты. Если же рассматривать мощные экземпляры, то их длина может достигать двух метров. Пассивные внешние антенны бывают телескопическими и штыревыми.

Одним из вариантов крепления автомобильной антены являются магниты, которые применяются для внешнего монтажа приёмного устройства

Как выбрать антенну для автомагнитолы

Прежде чем решить, какую антенну подобрать к магнитоле, следует определиться, для каких целей она будет использоваться

Исходя из этого, внимание стоит обратить на параметры и характеристики антенны:

  • антенна для радиоприёмника обозначается как FM либо АМ (частоты 70–108 МГц);
  • для телевидения — DVB — T (частота до 900 МГц);
  • для навигации — GPS (400 МГц);
  • для радиосвязи — СВ (27 МГц).

Одним из главных критериев при выборе является обеспечение уверенного приёма сигнала на удалении от города. В процессе подбора антенны нужно оценить преимущества её типов.

  1. Активные, они же называются внутренними, работают только с дополнительным встроенным усилителем сигнала. Отличительными чертами являются малый вес и размеры, а также простота монтажа. Плюс ко всему такой тип антенн устанавливается внутри автомобиля, тем самым защищая устройство от внешних воздействий. Но есть у таких антенн и отрицательная сторона, которая сводится к низкой чувствительности, иными словами, не очень хорошему качеству приёма.
  2. Пассивные, которые также называют наружными. Устройства не нуждаются в дополнительном питании. Положительными чертами таких антенн является простота установки и высокая чувствительность, но при этом они не имеют защиты от внешней среды. В основном такие приёмные устройства монтируют на крышах машин.

Пассивная автомобильная антенна не требует дополнительного питания, проста в установке и имеет высокую чувствительность

Чтобы понять, какой антенне отдать предпочтение — внешней или внутренней, стоит учесть расстояния (удалённость от города), на которые планируется их эксплуатация

К немаловажному критерию также относятся габариты, которые напрямую зависят от функциональности приёмного устройства

Если требуется выбрать антенну только для приёма радиостанций, а телевизор либо навигатор устанавливать не планируется, то внимание следует обратить на обычную радиоантенну. Для качественного приёма радиовещательных и телевизионных станций либо для эксплуатации навигатора, предпочтение следует отдавать GPS/GSM устройствам

К наиболее универсальным автомобильным антеннам относятся спутниковые, но при этом стоит учитывать их довольно высокую стоимость. Однако разница в цене компенсируется удобством и многофункциональностью.

Что касается габаритов, то антенны для приёма радиостанций по размерам несколько больше, чем телевизионные

Важно обратить внимание на разъем антенны: он должен совпадать с таковым на магнитоле. Принято считать, что внешняя антенна принимает лучше. Да, это так, но только в городских условиях

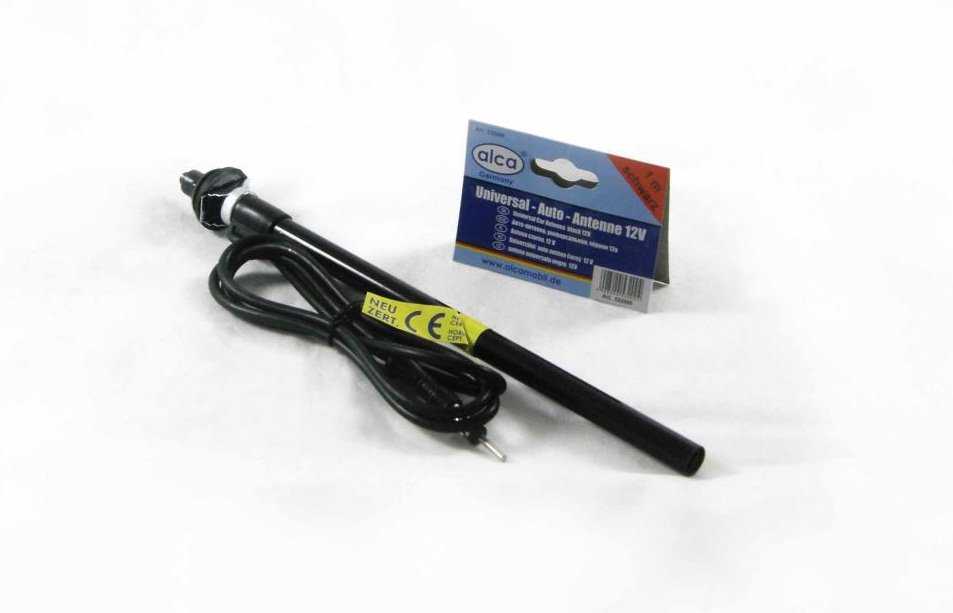

Сегодня предлагаются всевозможные универсальные антенны, которые могут быть использованы для приёма в широком диапазоне частот. Кроме этого, у некоторых моделей есть возможность переключения приёма с городского на загородный, что позволяет изменять чувствительность и уровень подавления помех

Да, это так, но только в городских условиях. Сегодня предлагаются всевозможные универсальные антенны, которые могут быть использованы для приёма в широком диапазоне частот. Кроме этого, у некоторых моделей есть возможность переключения приёма с городского на загородный, что позволяет изменять чувствительность и уровень подавления помех.

Виды ТВ-антенн, способы их установки

Эти устройства классифицируются по нескольким показателям. Например, по способу расположения они бывают внутрисалонными и внешними. Вариант крепления – такой же, как при монтаже радиоантенны.

Существуют комбинированные модели. Они представляют собой активные устройства внутрисалонного типа, оснащенные внешними выводами для повышения качества принимаемого сигнала. Дополнительно авто ТВ-антенна может иметь усилитель, фильтр для подключения к автосети.

Нельзя назвать какую-то модель лучшей, ведь каждая имеет свои преимущества и недостатки. Стандартные антенны требуют периодического подстраивания, например, из-за изменения условий расположения машины. Если не хотите заниматься этим, купите спутниковую автоантенну.

Краткий обзор некоторых моделей ТВ-антенн для автомобиля

Спутниковая телевизионная антенна CL/CC25 предназначена для приемов сигналов в диапазонах от 10,7 до 12,7 ГигаГерц.

Скорость ее отслеживания 100 угловых градусов в секунду. Такая скорость достигается за счет применения технологий фазированной антенной решетки с механическими приводами.

Антенна имеет высокую стоимость (от 2.000 USD), применяется для обслуживания автобусных экскурсионных групп в большой удаленности от крупных населенных пунктов, специальных средств.

Антенна телевизионная активная Орион А-72 предназначена для установки внутри салона. Это не совсем оптимально с точки зрения дальности приема, однако, такая антенна защищена от вандальных действий. Антенна также работоспособна в диапазоне радиосигнала FM. Имеет коэффициент усиления 20dB.

Антенна GSTAR GS-NV 003-5V с коэффициентом усиления 39 dB устанавливается с помощью мощного магнита на крыше автомобиля. Отлично подходит для периодических поездок на дачу. Имеет круговую диаграмму направленности. Питается от DVB-приемника. Работать в аналоговом формате не может.

ТВ-антенна Prology TVA-100 предназначена для приема сигналов цифрового и аналогового вещания, питание от бортовой сети авто. Устанавливается внутри салона. Коэффициент усиления 30 дБ. Устанавливается в бюджетные автомобили.

С внедрением стандартов цифрового телевизионного вещания использование телевизоров в автомобиле становится актуальным. Современные штатные мультимедийные комплексы позволяют воспроизводить телевизионный сигнал с высоким качеством. Установив DVB-приемник и TV-антенну, можно получить еще одно благо цивилизации в свой автомобиль.

Однако, следует учитывать специфику эксплуатации транспортного средства. Если поездки производятся на небольшом расстоянии от крупного города (в пределах 70 километров), тогда прием будет достаточно уверенный. В случае коммерческих поездок на дальние расстояния самостоятельно отслеживать телевизионные передающие станции становится проблематичным.

Видео — установка автомобильной ТВ антенны В3TV (Озар) для  цифрового DVBT2 сигнала:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Как быстро избавиться от царапин на кузове авто

Как проверить Б/У авто перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
