Что такое детонация в двигателе? и как на это влияют нарушенные фазы газораспределения?

Фазы газораспределения

 При рассмотрении рабочих циклов поршневых двигателей условно принималось, что открытие и закрытие клапанов происходит в момент нахождения поршня в верхней или нижней мертвой точке (ВМТ или НМТ). В действительности, при работе реальных двигателей, клапаны открываются с опережением и закрываются с запаздыванием относительно мертвых точек, за счет чего достигается значительное улучшение наполнения цилиндров свежим зарядом и эффективное удаление из них отработавших газов.

Моменты открытия и закрытия клапанов, выраженные в углах поворота коленчатого вала по отношению к начальным или конечным моментам соответствующих тактов, называются фазами газораспределения.

Как известно, основная функция механизма газораспределения — обеспечить максимальную эффективность наполнения и очистки цилиндра во время работы двигателя. От того, насколько грамотно подобраны фазы газораспределения, зависит экономичность и мощность двигателя, а также его тяговые и динамические характеристики.

В двигателях без наддува впускной клапан открывается за 10…30˚ поворота коленчатого вала до прихода поршня в ВМТ и закрывается через 50…80˚ после прохождения поршнем НМТ. Выпускной клапан открывается за 40…70˚ до НМТ и закрывается после прохождения поршнем ВМТ через 10…50˚ поворота коленчатого вала. Чем быстроходнее двигатель, тем больше значение этих углов (шире фазы газораспределения).

Открытое состояние впускного клапана в начале такта сжатия обеспечивает продолжение наполнения цилиндра из-за инерции свежего заряда и разности давления окружающей среды и давления в цилиндре в начале сжатия. Опережение открытия впускного клапана рассчитывают так, чтобы к моменту прихода поршня в ВМТ клапан был уже открыт.

Предварение открытия выпускного клапана до прихода поршня в нижнюю мертвую точку (НМТ) обеспечивает очистку цилиндра на начальном этапе вследствие избыточного давления в цилиндре, поэтому работа поршня по выталкиванию газов при такте выпуска значительно уменьшается, что способствует повышению мощности двигателя.

Так как впускной клапан открывается в конце выпуска, а выпускной закрывается в начале впуска, то возникает период времени, когда оба клапана одновременно открыты. Этот период называется перекрытием клапанов. В двигателях с наддувом эти углы увеличивают. Во время перекрытия клапанов, когда одновременно в цилиндр поступает свежий заряд, а через выпускной клапан удаляются отработавшие газы, происходит продувка цилиндров, которая улучшает газообмен. Очевидно, что наддув эффективен для дизельных двигателей, поскольку продувка цилиндров в них осуществляется чистым воздухом, а не рабочей смесью, как в карбюраторных двигателях.

Диаграмма фаз газораспределения показана на рис. 1.

Фазы газораспределения зависят от профиля кулачка распределительного вала и взаимного расположения кулачков. Если профили впускных и впускных кулачков одинаковы, то продолжительность открытого состояния клапанов тоже будет одинакова.

***

Диагностика ГРМ

Газораспределительный механизм имеет 2 свойственные неполадки — неплотное примыкание клапанов к гнездам и невозможность полностью открыть клапаны.

Неплотное примыкание клапанов к гнездам обнаруживается по таким показателям: хлопки, возникающие иногда во впускной либо выпускной трубе, уменьшение мощности мотора. Факторами неплотного закрытия клапанов могут быть:

• возникновение нагара на поверхности клапанов и гнезд;
• формирование раковин на рабочих фасках и искривление головки клапана;
• неисправность пружин клапанов.

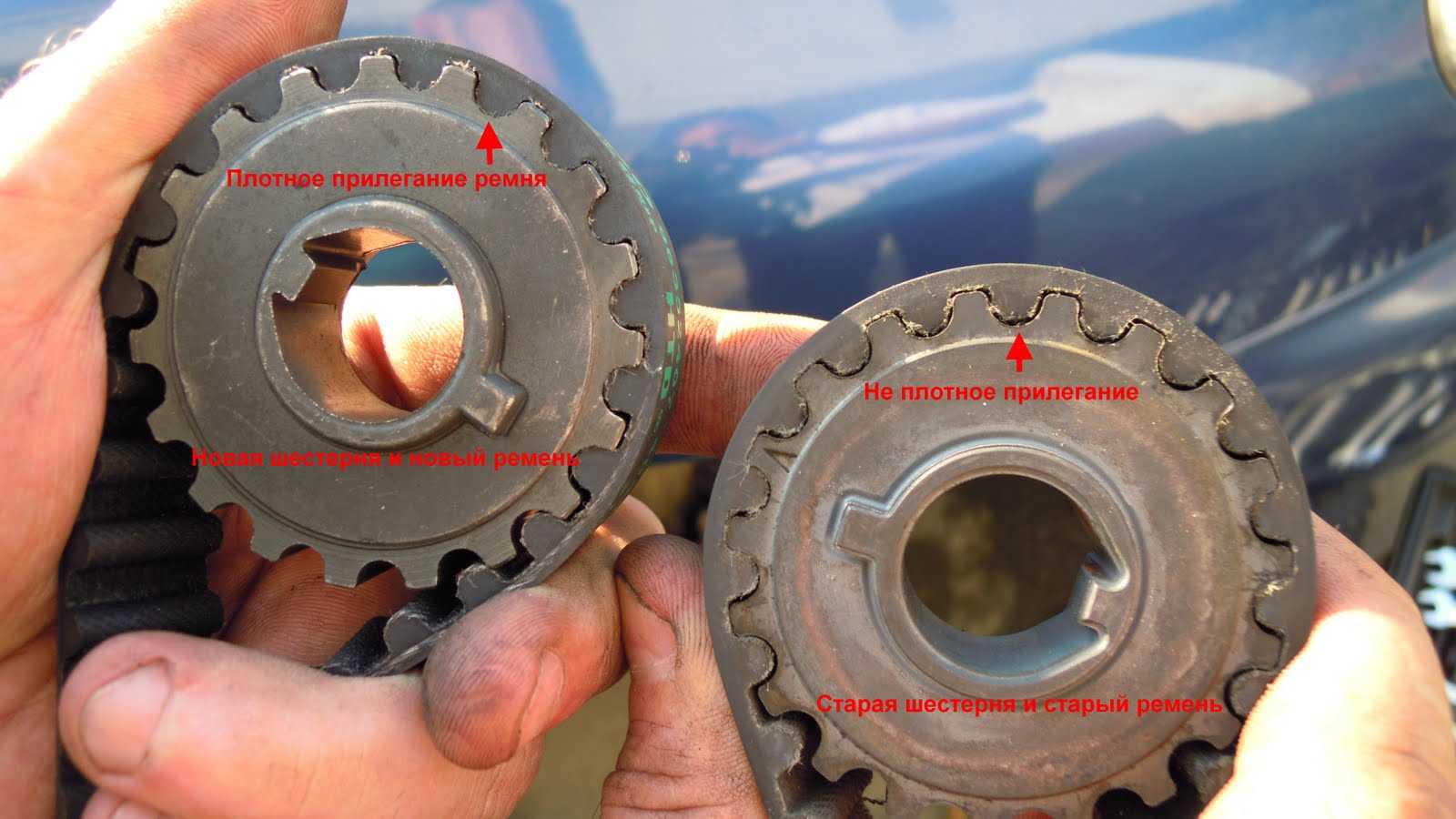

Неполное открытие клапанов сопровождается стуком в троящем моторе и уменьшением его мощности. Данная поломка возникает в следствии значительного промежутка меж стержнем клапана и носком коромысла. К характерным поломкам для ГРМ нужно причислить кроме того изнашивание шестерен распредвала, толкателей, направляющих клапана, смещение распредвала и изнашивание втулок и осей коромысел.

Практика демонстрирует, что на газораспределительный механизм приходится примерно четвертая часть всех отказов мотора, а уже на предотвращение этих отказов и восстановление ГРМ уходит 50% трудоёмкости обслуживания и ремонтных работ. Для диагностирования поломок применяют следующие параметры:

1. определяют фазы газораспределительного механизма автомобиля;
2. измеряют тепловой зазор между клапаном и коромыслом;
3. измеряют промежуток между клапаном и седлом.

Измерение фаз газораспределения

Подобное диагностирование ГРМ двигателя выполняется на заглушенном моторе с помощью особого набора устройств, среди которых имеются указатель, моментоскоп, малка-угломер и прочие дополнительные приборы. Для того, чтобы фиксировать период раскрытия впускного клапана на 1-ом цилиндре, необходимо покачивать вокруг своей оси коромысло, а далее направить коленвал мотора до момента появления зазора меж клапаном и коромыслом. Малка-угломер для замера разыскиваемого зазора ставится прямо на шкив коленвала.

Измерение теплового промежутка между клапаном и коромыслом

Тепловой зазор измеряют при помощи набора щупов либо иного особого устройства. Это набор из металлических пластинок длиной в 100мм, толщина которых обязана быть не больше 0,5мм. Коленвал мотора поворачивают вплоть до верхней предельной точки, в период такта сжатия подобранного для контроля цилиндра. Непосредственно благодаря щупам разной толщины, поочередно вставляемым в сформировавшееся отверстие, и измеряется зазор.

Определение промежутка между клапаном и седлом

Его можно оценить по объему воздуха, который будет выходить через уплотнитель перекрытых клапанов. Эта процедура прекрасно объединяется с чисткой форсунок. Когда они уже сняты, убирают валики коромысел и прикрывают все клапаны. Затем в камеру сгорания под большим давлением происходит подача сжатого воздуха. Поочередно на любом из контролируемых клапанов ставят устройство, которое позволяет измерить расход воздуха. Если потеря воздуха превысит разрешенную, выполняется ремонт газораспределительного механизма.

Как устроен ГРМ

В современных двигателях газораспределительный механизм расположен в головке блока цилиндров двигателя. Он состоит из следующих основных элементов:

Распределительный вал. Это изделие сложной конструкции, изготовленное из прочной стали или чугуна с высокой точностью обработки. В зависимости от конструкции ГРМ распределительный вал может быть установлен в головке блока цилиндров или в картере (в настоящее время такое расположение не используется). Это основная часть, отвечающая за последовательное открытие и закрытие клапанов.

Вал имеет опорные шейки и кулачки, которые толкают стержень клапана или коромысло. Форма кулачка имеет строго определенную геометрию, так как от этого зависит продолжительность и степень открытия клапана. Кроме того, кулачки выполнены разнонаправленными, чтобы обеспечить попеременную работу цилиндров.

Привод. Крутящий момент от коленчатого вала передается через привод на распределительный вал. Привод различается в зависимости от конструктивного решения. Шестерня коленчатого вала в два раза меньше шестерни распредвала. Таким образом, коленчатый вал вращается вдвое быстрее. В зависимости от типа привода в него входят:

1. цепь или ремень;
2. шестерни валов;
3. натяжитель (натяжной ролик);
4. успокоитель и башмак.

Впускные и выпускные клапаны. Они расположены на головке блока цилиндров и представляют собой стержни с плоской головкой на одном конце, называемая тарелкой. Впускные и выпускные клапаны различаются по конструкции. Впускной выполнен цельным. Он также имеет тарелку большего диаметра для лучшего заполнения цилиндра свежим зарядом. Выпускной обычно изготавливается из жаропрочной стали и имеет полый стержень для лучшего охлаждения, так как при эксплуатации он подвергается воздействию более высоких температур. Внутри полости находится наполнитель из натрия, который легко плавится и отводит часть тепла от тарелки к стержню.

На головках клапанов сделаны специальные фаски для обеспечения более плотной посадки в отверстиях в головке блока цилиндров. Это место называется седлом. Помимо самих клапанов, в механизме предусмотрены дополнительные элементы для обеспечения их правильной работы:

1. Пружины. Возвращают клапаны в исходное положение после нажатия.
2. Маслосъемные колпачки. Это специальные уплотнения, предотвращающие попадание масла в камеру сгорания по стержню клапана.
3. Направляющая втулка. Устанавливается в корпусе головки блока цилиндров и обеспечивает точное перемещение клапана.
4. Сухари. С их помощью к стержню клапана крепится пружина.

Толкатели. Через толкатели усилие передается от кулачка распределительного валам к стержню. Изготовлены из высокопрочной стали. Они бывают разных типов:

1. механические — стаканы;
2. роликовые;
3. гидрокомпенсаторы.

Тепловой зазор между механическими толкателями и кулачками распределительного вала регулируется вручную. Гидравлические компенсаторы или гидравлические толкатели автоматически поддерживают необходимый тепловой зазор и не требуют регулировки.

• Коромысло или рычаги. Простое коромысло — это двуплечий рычаг, совершающий качательные движения. В разных компоновках коромысла могут работать по-разному.
• Системы изменения фаз газораспределения. Эти системы устанавливаются не на все двигатели. Более подробно об устройстве и принципе работы CVVT можно прочитать в отдельной статье на нашем сайте.

Фазы газораспределения четырехтактных двигателей

Выпускной клапан начинает открываться в конце про­цесса расширения с опережением относительно н.м.т. на угол φо.в.=30ч-75° (рис. 20) и закрывается после в.м.т. с запаздыванием на угол φз.в., когда поршень движется в такте наполнения в направлении к н.м.т. Начало откры­тия и закрытие впускного клапана также сдвинуты отно­сительно мертвых точек: открытие начинается до в.м.т. с опережением на угол φ0.вп, а закрытие происходит пос­ле н.м.т. с запаздыванием на угол φз.вп. в начале такта сжатия. Большая часть процессов выпуска и наполнения протекает раздельно, но около в.м.т. впускной и выпуск­ной клапаны открыты некоторое время одновременно. Продолжительность перекрытия клапанов, равная сумме углов φз.в + φо.вп, невелика у поршневых двигателей (рис. 20, а), а у комбинированных может быть значи­тельной (рис. 20, б). Общая продолжительность газооб­мена составляет φо.в+ 360о+φз.вп=400-520о; у высоко­оборотных двигателей она больше.

Периоды газообмена в двухтактных двигателях

В двухтактном двигателе процессы газообмена про­исходят при перемещении поршня вблизи н.м.т. и зани­мают часть хода поршня в тактах расширения и сжатия.

В двигателях с петлевой схемой газообмена и впуск­ные, и выяускные окна открываются поршнем, поэтому фазы газораспределения и диаграммы площади попереч­ного сечения окон симметричны относительно н.м.т. (рис. 24, а). Во всех двигателях с прямоточными схема­ми газообмена (рис. 24, б) фазы открытия выпускных окон (или клапанов) выполняют несимметричными отно­сительно н.м.т., достигая тем самым лучшего наполнения цилиндра. Обычно впускные окна и выпускные окна (или клапаны) закрываются одновременно или с небольшой разницей по углу. Осуществить несимметричные фазы возможно и в двигателе с петлевой схемой газообмена,

если установить (на впуске или выпуске) дополнитель­ные устройства — золотники или клапаны. Из-за недоста­точной надежности подобных устройств в настоящее вре­мя их не применяют.

Общая продолжительность процессов газообмена в двухтактных двигателях соответствует 120—150° угла поворота коленчатого вала, что в 3—3,5 раза меньше, чем в четырехтактных. Угол открытия выпускных окон (или клапанов) φо.в.= 50-90° до н.м.т., а угол предва­рения их открытия φпр= 10-150. В высокооборотных двигателях с выпуском через клапаны эти углы больше, а в двигателях с выпуском через окна — меньше.

В двухтактных двигателях процессы выпуска и на­полнения происходят в большей части совместно — при одновременно открытых впускных (продувочных) и вы­пускных окнах (или выпускных клапанах). Поэтому воз­дух (или горючая смесь) поступает в цилиндр, как пра­вило, при условии, что давление перед впускными окна­ми больше давления за выпускными окнами (клапа­нами) .

Литература:

1. Наливайко В.С., Ступаченко А.Н. Сыпко С.А. Методические указания к проведению лабораторных работ по курсу «Судовые ДВС», Николаев, НКИ, 1987, 41с.

2. Судовые двигатели внутреннего сгорания. Учебник/ Ю.Я. Фомин, А.И. Горбань, В.В. Добровольский, А.И. Лукин и др.-Л.:Судостроение, 1989 – 344 с.:ил.

3. Двигатели внутреннего сгорания. Теория поршневых и комбинированных двигателей: Под ред. А.С. Орлина, М.Г. Круглова –М.: Машиностроение,1983ю – 372стр.

4. Ваншейдт В.А. Судовые двигатели внутреннего сгорания. Л. Судостроение, 1977.-392с.

Как установить фазы газораспределения

На большинстве современных автомобилей, оснащенных механическим ГРМ, фазы газораспределения выставляют одинаково. По ВМТ первого цилиндра. Для этого на корпусе блока цилиндров и ГБЦ, а также на шестернях распределительного и коленчатого валов нанесены специальные метки. В первую очередь совмещают метки коленчатого вала. Затем совмещают метки распределительного (распределительных) валов. После этого надевают и натягивают цепь или ремень, затем проверяют метки. Если метки на месте, коленчатый вал прокручивают 2 или 4 раза и снова проверяют метки. Если метки шестерней распределительного и коленчатого валов совпадают с метками на блоке цилиндров и ГБЦ, то фазы выставлены правильно. Если отличаются, необходимо снять цепь или ремень и повторить все операции.

2.13. Регулировка фаз газораспределения

Снимите крышку распределительного механизма.

Снимите клапан рециркуляции ОГ.

Рис. 2.36. Установка болта в ременный шкив коленвала

Для прокручивания коленвала вставьте опорную втулку, ременный шкив коленвала 2 и болт коленвала 3, после чего вкрутите болт (используйте контропору 3415) (
рис. 2.36).

Снимите свечу зажигания первого цилиндра. Для этого используйте съемник и свечной ключ.

Рис. 2.33. Установка адаптера и индикатора

Вкрутите адаптер для индикатора часового типа до упора в гнездо свечи зажигания (
рис. 2.33).

Вставьте индикатор часового типа с удлинителем до упора и прижмите его гайкой.

Прокрутите коленвал в направлении вращения двигателя до ВМТ первого цилиндра. Запомните положение малой стрелки индикатора часового типа.

Затем поверните коленвал против направления вращения двигателя обратно на 45°.

Надавите на планку натяжителя 1 в направлении стрелки и зафиксируйте поршень стопорным штифтом (
рис. 2.36).

Пометьте фломастером направление хода цепи ГРМ 3.

ПРИМЕЧАНИЕ Центральный болт фазовращателя 2 имеет левую резьбу.

Рис. 2.37. Снятие фазовращателя

Выкрутите болты 2 и 4 и снимите фазовращатель 1 с цепи ГРМ 3 (
рис. 2.37). Для удерживания используйте контропору.

Вновь насадите фазовращатель 1.

Замените болты 2 и 4 и затяните болт 2 на 40 Н·м, а болт 4 на 50 Н·м.

Проверните впускной и выпускной распредвалы, пока фиксатор распредвалов не войдет в отверстия в распредвалах до упора.

Рис. 2.35. Фиксатор распредвалов

Стопорные штифты1должны войти в отверстия 2. Отметка «TOP» должна быть видна сверху (
рис. 2.35).

ПРИМЕЧАНИЕ При прокручивании распредвалы нельзя смещать по оси.

Рис. 2.38. Крепление фиксатора

Для крепления фиксатора вкрутите болт M6 от руки; не затягивая его (
рис. 2.38).

Открутите болты звездочек распредвалов. Для этого обязательно используйте контропору.

ПРИМЕЧАНИЕ Фиксатор распредвалов нельзя используйте в качестве контропоры.

Снимите одну звездочку распредвала.

Положите цепь ГРМ, соблюдая направление хода, на звездочки распредвалов и вновь насадите снятую звездочку.

Вкрутите болты распредвалов настолько, чтобы звездочки еще проворачивались на распредвалах.

Натяните цепь ГРМ, вытянув стопорный штифт.

Поверните коленвал в направлении вращения двигателя в ВМТ первого цилиндра. Допустимое отклонение от ВМТ первого цилиндра ±0,01 мм.

ПРИМЕЧАНИЕ Если коленвал был прокручен далее ВМТ более, чем на 0,01 мм, его следует еще раз поверните против направления вращения двигателя примерно на 45°. В заключение приведите коленвал в направлении вращения двигателя в ВМТ первого цилиндра.

Удерживайте с помощью контропоры звездочки распредвалов 1 и 5 в данном положении и затяните болты 2 (левая резьба) с моментом затяжки 40 Н·м и 4 на 50 Н·м (
рис. 2.37).

ПРИМЕЧАНИЕ При затяжке болтов распредвалов коленвал не должен проворачиваться, а цепь ГРМ 3 должна оставаться натянутой по обеим сторонам.

Снимите фиксатор распредвалов.

Поверните коленвал в направлении вращения двигателя на два оборота в ВМТ первого цилиндра. Допустимое отклонение от ВМТ первого цилиндра ±0,01 мм.

Вставьте фиксатор распредвалов в отверстия в распредвалах до упора.

Если фиксатор распредвалов не вставляется

Повторите регулировку.

Если фиксатор распредвалов вставляется

Снимите фиксатор распредвалов, удерживайте звездочки распредвалов с помощью контропоры и вкрутите болты 2 (левая резьба) и 4 обычным ключом на 1/4 оборота (90°). (
рис. 2.37).

ПРИМЕЧАНИЕ Центральный болт фазовращателя 2 имеет левую резьбу.

ПРИМЕЧАНИЕ Звездочки при затяжке болтов не должны прокручивайтеся на распредвалах.

Поверните коленвал еще раз в направлении вращения двигателя на два оборота в ВМТ первого цилиндра. Допустимое отклонение от ВМТ первого цилиндра ±0,01 мм.

Вставьте фиксатор распредвалов в отверстия в распредвалах до упора.

Если фиксатор распредвалов не вставляется повторите регулировку.

Дальнейшая установка выполняется в обратной последовательности.

Установите крышку распределительного механизма.

Установите поликлиновой ремень.

Замените уплотнительные кольца заглушек распредвалов и смажьте их маслом перед монтажом.

Установите клапан рециркуляции ОГ.

предыдущая страница2.2.12. Проверка фаз газораспределения

следующая страница 2.2.14. Снятие и установка картера распределительных валов

Баланс фаз газораспределения

Сейчас многие могут сказать — ну круто, нужно дольше делать перекрытие клапанов. Почему короткий промежуток? Ведь продувка лучше, наполняемость больше, мощность растет.

Но не все так просто. Если взять рядовые автомобили, со старыми технологиями, где нет фазорегуляторов, то здесь делают усредненные значения – как для высоких, так и для низких оборотов.

Смотрите в чем смысл:

Если сделать большое перекрытие клапанов. То есть впускные клапана будут открываться намного больше и раньше, как собственно и выпускные. То на низких оборотах такой двигатель будет работать нестабильно или даже вообще будет глохнуть. НО почему? Да все просто — отработанные газы смогут выходить во впуск и там смешиваться с новой топливной смесью, обедняя ее, ведь большого потока нет! Таким образом работать мотор на низах будет хуже. Однако на высоких оборотах продувка будет действительно лучше.

Однако если у вас есть фазовращатели, либо один (обычно на впуске), либо два (впуск и выпуск). Тогда вы можете менять фазы исходя из ваших потребностей.

Простыми словами:

• Когда обороты низкие. То перекрытие вообще нет, либо оно минимально, ибо нет потребности — переваривать большое количество воздушно-топливной смеси
• Когда обороты средние или тем более высокие. Тогда «фазовращатели» могут менять угол, делая фазы больше, и перекрытие также больше. Тогда продувка и наполняемость будут лучше.

Как видите все очень просто.

Сейчас современные иномарки идут как минимум с одной фазокрутилкой (на впуске). Этот мотор при высоких оборотах получается мощнее и зачастую экономичнее.

Как двигают фазы

У разных производителей существуют различные конструкции таких систем. Одни изменяют время подъема клапанов, другие – высоту подъема, а третьи – и то, и другое. Системы изменения фаз могут устанавливаться только для впускных клапанов или и для впускных, и для выпускных. В настоящее время используется три способа изменения фаз газораспределения.

• Первый способ – поворот распредвала по ходу вращения с ростом оборотов двигателя. Таким образом, обеспечивается более раннее открытие клапанов. Основная деталь таких систем – фазовращатель (другое название – гидроуправляемая муфта). Он представляет собой ротор, смонтированный в шкиве распредвала, между которыми есть полости. Эти полости по сигналу контроллера двигателя через электромагнитный клапан заполняются маслом, что приводит к повороту распредвала. Угол поворота зависит от того, какая именно полость заполнена. Фазовращатель в большинстве случаев устанавливается только на впускной распредвал, на некоторых системах – и на выпускной. Описанный способ используется в системах VANOS и Double VANOS от BMW, VVT-i и Dual VVT-i(Variable Valve Timing with intelligence) от Toyota, VVT(Variable Valve Timing) от Volkswagen, VTC(Variable Timing Control) от Honda, CVVT(Continuous Variable Valve Timing) от Hyundai, Kia, Volvo, General Motors, VCP(Variable Cam Phases) от Renault.
• Второй способ – применение кулачков разного профиля на разных режимах работы. На малых оборотах используются кулачки, обеспечивающие «узкие» фазы, то есть малые высоту подъема и время открытия клапанов. С ростом оборотов по команде блока управления происходит переключение на «широкофазные» кулачки. Таким образом, фазы меняются ступенчато, а не плавно, как в предыдущей системе. Зато, кроме фаз, регулируется и высота подъема клапана. Разнопрофильные кулачки используют в своих системах: VTEC (Variable Valve Timing and Lift Electronic Control) от Honda, VVTL-i (Variable Valve Timing and Lift with intelligence) от Toyota, MIVEC (Mitsubishi Innovative Valve timing Electronic Control) от Mitsubishi.
• Третья, самая совершенная группа систем, плавно регулирует высоту подъема клапанов. Главное достоинство таких систем в том, что они позволяют отказаться от дроссельной заслонки на впуске. Тем самым существенно снижаются насосные потери и расход топлива. Впервые такая система под названием Valvetroniс была применена BMW. В ней между распредвалом и клапаном расположен дополнительный рычаг, один конец которого давит на коромысло клапана, а второй соединен с эксцентриковым валом. Проворачивая этот вал с помощью электромотора, система управления тем самым меняет наклон рычага и его плечо. Увеличение плеча приводит к увеличению подъема клапана и количества воздуха, попадающего в цилиндры. Высота подъема регулируется в пределах от 0,5 до 12 мм.

Вслед за BMW аналогичные системы создали Valvematic от Toyota, VEL (Variable Valve Event and Lift System) от Nissan, MultiAir от Fiat, VTI (Variable Valve and Timing Injection) от Peugeot.

В системе MultiAir используется один распредвал, который приводит и впускные, и выпускные клапана. Но если выпускные клапана механически управляются кулачками, то на впускные воздействие от кулачков передается через специальную электрогидравлическую систему. Именно в ней и состоит новизна. Впускные кулачки нажимают на поршни, а те через электромагнитный клапан передают усилие на рабочие гидроцилиндры, которые уже воздействуют на впускные клапана. Главный узел – именно клапан, регулирующий давление в системе. Он имеет только два положения: открыт-закрыт. Если он открыт, давление в системе отсутствует, и усилие на клапан не передается. Поэтому, управляя моментом и длительностью открытия электромагнитного клапана за то время, пока кулачок воздействует на поршенек, можно добиться любого алгоритма открытия впускных клапанов. А значит, ширину фаз можно плавно регулировать от 0 до 100%. Максимальная ширина фазы определяется профилем впускного кулачка распредвала.

А какое отношение все вышеописанное имеет к экологии? Системы изменения фаз газораспределения, оптимизируя процесс сгорания топлива, тем самым снижают его расход, а, значит и количество вредных выбросов.

Устройство и принцип действия механизма газораспределения

Газораспределительный механизм (ГРМ) состоит из:

• одного или двух кулачковых распределительных валов, на каждый из которых установлена своя шестерня;
• шестерни коленчатого вала;
• цепного или ременного привода.

Число зубьев шестерни распределительного вала всегда в 2 раза больше, чем у шестерни коленчатого вала.

Благодаря этому за два оборота коленчатого вала происходит лишь один оборот распределительного вала. Это позволяет открывать и закрывать клапаны головки блока цилиндров (ГБЦ) в зависимости от такта двигателя. Фазы газораспределения зависят от расположения кулачков распределительного вала. Поэтому на одновальных двигателях возможна только одновременная регулировка фаз впуска и выпуска.

В бензиновых и дизельных двигателях применяется механизм газораспределения клапанного типа, сейчас уже, в основном, с верхним расположением клапанов. Это значит, что клапаны находятся сверху, в головке блока цилиндров, как показано на рисунке 4.8.

Так, при верхнем расположении клапаны с пружинами и деталями их крепления установлены в направляющих втулках в головке блока цилиндров, в которой также отлиты впускные и выпускные каналы.

Рисунок 4.8 Головка блока цилиндров с газораспределительным механизмом.

Усилие от кулачков распределительного вала, расположенного здесь же – в головке блока, к клапанам передается с помощью толкателей и/или коромысел. Коромысла установлены шарнирно на оси, закрепленной на головке блока. Клапаны на головке закрыты крышкой.

О тепловом зазоре

Между стержнем клапана, толкателем или концом коромысла газораспределительного механизма должен быть зазор (так называемый тепловой зазор), который необходим для компенсации удлинения стержня клапана при его нагревании без нарушения плотности посадки клапана в гнезде. Другими словами, если бы не было зазора, грубо говоря, между кулачком распредвала и клапаном, то от нагрева до высокой температуры, клапан увеличился бы в длину и перестал бы плотно прилегать к седлу в головке блока цилиндров.

Величина зазора для двигателей разных марок устанавливается для впускных клапанов в холодном состоянии в пределах 0,15—0,30 мм, а для выпускных клапанов, подвергающихся большему нагреву, — в пределах 0,20—0,40 мм. Однако же, у некоторых производителей зазор может быть таков, что не попадет в указанные диапазоны.

Для регулировки величины этого зазора в механизме предусмотрены регулировочные устройства. Хотя слово «устройство» слишком громкое для регулировочного болта и стопорной гайки (Рисунок 4.9) или шайб различной толщины (Рисунок 4.10).

Рисунок 4.10 Регулировка теплового зазора с помощью шайб(А – головка блока цилиндров без распределительного вала;Б – головка блока цилиндров с распределительным валом).

Сейчас очень распространена конструкция с гидравлическими компенсаторами, которые под давлением масла подводят коромысло или толкатель к кулачку распределительного вала, убирая тем самым негативное последствие теплового зазора, а именно — удар кулачка о толкатель во время работы. Но стоит упомянуть, что установка гидрокомпенсаторов удорожает конструкцию головки блока цилиндров и повышает свои требования к качеству используемого моторного масла и к частоте его замены, поскольку масляные каналы компенсатора могут забиваться продуктами износа.

ПримечаниеБолее подробно о гидрокомпенсаторах приведено ниже.

ПримечаниеПочему предварительно? Потому что для целостности восприятия данного раздела о распределительном вале необходимо сказать несколько слов, а более подробное описание данной детали будет дано ниже.

Правильность чередования различных тактов в цилиндрах двигателя достигается соответствующим расположением кулачков на распределительном валу, а также правильностью установки зацепления распределительных шестерен/шкивов с приводной шестерней/шкивом коленчатого вала.

Регулятор фаз газораспределения

Существует большое количество моделей фазорегуляторов, которые работают по различным алгоритмам. Однако, общий принцип неизменен. Когда двигатель работает на низких оборотах, фазорегулятор сокращает впускную и выпускную фазы. Это позволяет сократить расход топлива.

Когда двигатель начинает работать на высоких оборотах или под нагрузкой, регулятор увеличивает продолжительность фаз, а нередко и точку их начала. Это позволяет не только увеличить мощность и крутящий момент, но и снижает расход топлива. Наиболее популярны модели фазорегуляторов, которые работают на основе центробежного принципа. Чем выше обороты двигателя, тем сильней они натягивают цепь или ремень привода ГРМ, тем самым сдвигая и фазы газораспределения. Благодаря тому, что эти устройства регулируют натяжение ремня или цепи со стороны обоих распределительных валов, они эффективно сдвигают обе фазы. Такие фазорегуляторы не требуют настройки, однако после пробега в 40-70 тысяч километров необходимо менять уплотнительные кольца гидроцилиндров.

Более сложные регуляторы представляют собой систему из датчиков, контроллера двигателя и исполнительных устройств. Однако, принцип их работы точно такой же, как у центробежных. Исполнительное устройство увеличивает или ослабляет натяжение цепи со стороны впускного и выпускного валов. Благодаря этому каждая фаза регулируется отдельно. Такие системы требуют настройки и регулярной проверки. Благодаря тому, что исполнительные механизмы работают от электричества, нет необходимости в регулярной замене уплотнительных колец. Существуют также системы, в которых электронное управление совмещено с гидравлическим приводом. В таких системах регулировка происходит не за счет натяжения цепи, а с помощью увеличения давления внутри шестерни распределительного вала.

Регулируемый шкив

Его
еще называют «шкивом Верньера» или
«разрезной шестеренкой». Обеспечивает
точную настройку фаз газораспределения.
Применяется для корректной настройки
тюнинговых и спортивных распредвалов.
При замене заводского распредвала на
тюнинговый возникает необходимость
точной его настройки, т.к. разворот
кулачков, углы и другие параметры
распредвала отличаются от заводских.

 Для
этих целей и служит регулируемый шкив
распредвала. Регулировка осуществляется
с помощью специального измерительного
инструмента (микрометров) и заключается
в точной установке значений перекрытия
клапанов. Только такая точная настройка
обеспечивает заявленные производителем
распредвалов характеристики.

Замена ГРМ

Фаза газораспределения — это период от момента открытия клапанов до момента их закрытия, выраженные в градусах поворота коленчатого вала и отмечаются по отношению к начальным или конечным моментам соответствующих тактов.Задача механизма газораспределения — обеспечить наивысшую эффективность наполнения и очистки цилиндра во время работы двигателя. От того, насколько грамотно подобраны фазы газораспределения,зависит экономичность мотора, мощность и развиваемый момент В большинстве двигателей фазы меняться не могут и работа таких двигателей не отличается высокой эффективностью. Из-за этого скорость и эффективность наполнения цилиндров при различных режимах работы двигателя неодинаковы.

Для работы на холостом ходу уместны узкие фазы газораспределения с поздним открытием и ранним закрытием клапанов без перекрытия фаз (время, когда впускной и выпускной клапаны открыты одновременно). Почему? Потому что так удаётся исключить заброс выхлопных газов во впускной коллектор и выброс части горючей смеси в выхлопную трубу.

При работе на максимальной мощности ситуация меняется. С повышением оборотов время открытия клапанов сокращается, но для обеспечения высоких крутящего момента и мощности через цилиндры необходимо прогнать больший объём газов, нежели на холостом ходу. Как решить эту задачу? Открывать клапаны чуть раньше и увеличивать продолжительность их открытия, иными словами, сделать фазы максимально широкими.

При разработке двигателей конструкторам приходится увязывать ряд взаимоисключающих требований и идти на компромиссы. Посудите сами.С одними и теми же фазами двигатель должен обладать неплохой тягой на низких и средних оборотах, приемлемой мощностью — на высоких. И плюс ко всему устойчиво работать на холостом ходу, быть максимально экономичным и экологичным.

Изменяемые фазы газораспределения.

Если научить газораспределительный механизм подстраиваться под различные режимы работы двигателя?

Один из способов это применение фазовращателя — специальной муфты, которая способна под действием управляющей электроники и гидравлики поворачивать распределительный вал на определённый угол относительно его первоначального положения. С повышением оборотов муфта проворачивает вал по ходу вращения, что ведёт за собой более раннее открытие впускных клапанов и как следствие — лучшее наполнение цилиндров на высоких оборотах.

Инженеры не остановились на этом и разработали ряд систем, способных не только двигать фазы, но и расширять или сужать их. В зависимости от конструкции это может достигаться несколькими способами.

Например, в тойотовской системе VVTL-i после достижении определённых оборотов (6000 об/мин) вместо обычного кулачка в работу начинает вступать дополнительный — с изменённым профилем. Профиль этого кулачка задаёт иной закон движения клапана, более широкие фазы и, кстати, обеспечивает больший ход. При раскрутке коленчатого вала до максимальных оборотов (около 8500 об/мин) на частоте вращения в 6000—6500 об/мин у двигателя словно открывается второе дыхание, которое способно придать автомобилю резкий и мощный подхват при ускорении.

А если попробовать изменять высоту подъёма? Такой подход позволяет избавиться от дроссельной заслонки и переложить процесс управления режимами работы двигателем на газораспределительный механизм. Ответ инженеров — механическая система управления подъёмом впускных клапанов. В таких системах высота подъёма и продолжительность фазы впуска изменяются в зависимости от нажатия на педаль газа. Экономия от применения системы бездроссельного управления составляет от 8% до 15%, прирост мощности в пределах 5—15 %. Несмотря на то, что количество и размеры клапанов приблизились к максимально возможным, эффективность наполнения и очищения цилиндров можно сделать выше — за счёт скорости открытия клапанов. Правда, механический привод заменяется электромагнитным.

В чём плюс электромагнитного привода? Подъёма клапана можно довести до идеала, а продолжительность открытия клапанов позволяется менять в очень широких пределах. Электроника согласно программе время от времени ненужные клапаны может не открывать, а цилиндры отключать вовсе. Делается это в целях экономии, например, на холостом ходу или при торможении двигателем. Даже во время работы электромагнитный ГРМ способен превратить обычный четырёхтактный мотор в шеститактный.
