Как проверить форсунки не снимая с двигателя

Неисправности систем Common Rail

В топливоподающих аппаратурах Common Rail страдают от поломок насосы и форсунки. Причем, поломки форсунок занимают до 85%.

Диагностика начинается с экспресс теста – определения «работоспособности» форсунки.

На нее подаётся давление и управляющий сигнал, посредством чего определяется:

  • гидроплотность запорного клапана
  • качество распыла топлива.

Кроме того, при экспресс диагностике проверяется электрическая часть форсунки:

  • пробой электромагнита/пьезоэлемента на корпус
  • ёмкость пьезоэлемента

Наиболее распространённая неисправность — форсунка “не держит” давление (нарушена гидроплотность) и сливает в обратку. Это говорит о повреждении клапана мультипликатора.

Другое проявление неработоспособности – когда форсунка не распыляет топливо (заклинила), либо открывается на большом/маленьком давлении (возможно без сигнала). Это связано с попаданием посторонних частиц.

Во всех этих случаях, форсунка сразу подлежит разбору, мойке, дефектовке и ремонту, а если ярко выраженных проблем не выявилось – форсунка идет на стендовую диагностику, где проверяются её наливы на всех нагрузках.

По отчету уже точно можно определить состояние распылителя и клапана. Повышенный обратный слив, как уже было сказано, говорит о повреждении рабочей поверхности клапана.

О неисправности распылителя можно судить по подачам, не попадающим в тест план. Износ может быть и естественным – перелив на полной нагрузке (проявляется на больших пробегах), при этом размывается сопло, вытирается игла распылителя.

Термическое разрушение происходит как правило при попадании масла в камеру сгорания, заправкой некачественным топливом, либо после чип тюнинга.

  • диагностировать на стружку
  • отчищать все топливные магистрали
  • рампу
  • бак

Иначе, без устранения первопричины, возникает вероятность повторных поломок в системе.

Источник

Возможные неисправности дизельных форсунок

Наиболее частой причиной неисправности является нарушение плотности посадки иглы в направляющей втулке форсунки. Если ее значение уменьшено, то через новый зазор протекает большое количество топлива. В частности, для нового инжектора допускается утечка в объеме не более 4% от рабочего топлива, которое попадает в цилиндр. В целом же, количество топлива из форсунок должно быть одинаковым. Обнаружить утечку топлива на форсунке можно следующим образом:

  • найти информацию о том, какое давление должно быть при открытии иглы в форсунке (для каждого двигателя он будет различным);
  • снять форсунку и установить ее на испытательный стенд;
  • создать заведомо высокое давление на форсунке;
  • с помощью секундомера измерить время, через которое давление упадет на 50 кгс/см2 (50 атмосфер) от рекомендуемого.

Проверка форсунки на стенде

Это время также прописано в технической документации к двигателю. Обычно для новых форсунок оно составляет от 15 секунд и более. Если форсунка поношенная, то это время может сократиться до 5 секунд. Если время меньше 5 секунд, значит форсунка уже находится в нерабочем состоянии. Дополнительную информацию о том, как ремонтировать дизельные форсунки (выполнять замену распылителей) вы можете почитать в дополнительном материале.

При износе седла клапана форсунки (не держит требуемого давление и происходит чрезмерный слив) ремонт бесполезен, обойдется больше половины стоимости новой (а это около 10 тыс. руб).

Иногда дизельный инжектор может давать небольшую или обильную течь горючего. И если во втором случае необходим лишь ремонт и полная замена форсунки, то в первом случае можно обойтись собственным силами. В частности, необходимо притереть иглу к седлу. Ведь основная причина подтекания — нарушение уплотнения на торце иглы (другое название — уплотняющий конус).

Для удаления подтекания дизельной форсунки зачастую используют тонкую шлифовальную пасту ГОИ, которую разводят с керосином. Во время притирки необходимо следить за тем, чтобы паста не попала в зазор между иглой и втулкой. По окончании работ все элементы промывают в керосине или солярке без примесей. После этого нужно обдуть их сжатым воздухом из компрессора. После сборки вновь проверить на наличие течи.

Выводы

Частично вышедшие из строя форсунки являются не критичной, однако весьма неприятной поломкой. Ведь их неправильная работа ведет к значительной нагрузке на другие узлы силового агрегата. В целом же, машину при забитых или ненастроенных форсунках эксплуатировать можно, однако желательно как можно быстрее выполнить ремонт. Это позволит сохранить в работоспособном состоянии двигатель автомобиля, что избавит вас от еще больших денежных расходов. Так что при проявлении первых же симптомов нестабильной работы форсунок на вашем дизельном автомобиле рекомендуем хотя бы элементарным способом проверить работоспособность форсунки, которую как видите вполне под силу сделать каждому в домашних условиях.

Признаки неисправности топливных форсунок, как почистить их самостоятельно и бесплатно

Неисправности форсунок доставляют множество различных неудобств автовладельцам.

Здравствуйте, сегодня хочу поговорить о топливных форсунках. Они установлены во всех современных автомобилях и отвечают за подачу топлива в цилиндры автомобиля.

Думаю многие не знают, но у топливных форсунок есть свой срок годности, поэтому довольно часто, форсунки нужно не чистить, а вовсе менять, но давайте обо всем по порядку. Признаки неисправных форсунок:

Потеря мощности двигателя. ДВС может нормально заводиться, стабильно ровно работать на холостом ходу, но при резком нажатии на педаль газа, происходит провал. Потерю мощности заметить не сложно, создаются ощущение, что автомобиль, тянет за собой еще одну машину на тросу.

Сложный-затрудненный старт двигателя. Автомобиль заводится нормально с переменным успехом. То с первого раза, то приходится покрутить стартер несколько секунд, а бывает и вовсе заводиться раза так с третьего.

Двигатель нестабильно работает на холостом ходу. Когда слегка засорены форсунки, потерю мощности на дороге можно и не почувствовать, а вот при работе ДВС на холостом ходу, ДВС работает не ровно, его может даже трясти.

Иногда “стреляет” в глушитель. Довольно редко, но все же бывает. Периодические взрывы в выхлопной трубе.

Ко всему прочему почти всегда увеличивается расход топлива, примерно от 1 до 3х литров в зависимости от загрязненности и мощности ДВС.

Как я советую начинать ремонт автомобиля. Данные неисправности которые я указал, могут быть не только из-за плохой работы форсунок. Любой сбой в системе зажигания может приводить к таким же проблемам.

Поэтому, первым делом замените свечи зажигания, броне провода и катушку зажигания. Безусловно, если давно не меняли эти детали. Даже если проблема не уйдет, это очень полезная профилактика.

Форсунки не стоит сразу снимать. Вооружитесь мультиметром и проверьте питание каждой форсунки. Как это сделать посмотрите в интернете, там есть подробные видео. Часто бывает, что одна из форсунок просто не получает питания, соответсвенно не работает, ДВС работает на трех цилиндрах.

Если во всех форсунках питание есть, то у нас есть два варианта.

Первый: Почистить форсунки на стенде. Работа обойдется в “круглую” сумму.

Второй: почистить не снимая.

Установив форсунки на стенд, их и почистят качественно, а также смогут определить исправны они или пора их менять. Перед тем как тратить крупную сумму, я советую попробовать почистить их самостоятельно.

Для этого даже не нужно покупать дорогие препараты в авто магазинах, поверьте, простой растворитель сделает такой же эффект.

Заправляем 10 литров топлива, желательно, чтобы в баке в итоге было не больше 14-15 литров. Покупаем обычный растворитель и заливаем в бензобак примерно 200-250 гр.

Теперь, чтобы растворитель сработал, нужно ехать на трассу и выкатывать бензин. Эффект будет, если машина постоянно будет работать на оборотах выше 2500 тыс. Этого можно добиться только на трассе. Будет отлично если вы все время будете ехать скажем 90км.ч на четвертой передаче.

Если после такой процедуры эффект будет заметен, можно через пару дней повторить процедуру, я лично много раз так делал, каждая третья машина, после этого начинала работать нормально, при этом не потратил ни копейки денег, только на растворитель.

А вот если эффекта не будет, тогда только на СТО и диагностику.

Причины засорения форсунок

Некачественное топливо — вот одна из главных причин поломки форсунок. Огромное количество смол, которые оседают внутри форсунок, снижают пропускную способность, они не позволяют герметично закрываться клапанам, и тем самым меняется угол струи впрыскиваемого топлива. При запуске двигателя в зимнее время, вышедший из строя клапан, является причиной переобогащения смеси, вследствие чего происходит повышенный расход топлива и повышается токсичность отработавших газов. При некорректном распылении топлива происходят нарушения в процессе смесеобразования, а это является первой причиной ухудшения практически всех показателей двигателя. Засорение форсунок происходит при использовании поддельных топливных фильтров, либо же если просто авто-владелец забыл поменять во время фильтр. При давлении в системе топлива может просто произойти разрыв фильтра, и грязь, естественно, попадёт в форсунки.

Ремонт форсунок

Текущее обслуживание или капитальный ремонт форсунок дизельных двигателей предпочтительно поручить квалифицированным специалистам — они смогут провести восстановление и регулировку детали на высокоточных автоматизированных стендах. Однако определённый комплекс ремонтных процедур можно провести и в кустарных условиях без использования сложной аппаратуры.

Необходимые инструменты и материалы

Для проведения самостоятельного обслуживания распылителей дизельного мотора автовладельцу потребуются:

  • набор рожковых или накидных ключей;
  • отвёртки под прямой и крестовый шлиц;
  • чистая сухая ветошь;
  • максиметр;
  • промывочная жидкость для ДДВС.

Рекомендуется проводить работы в сухом и освещённом, защищённом от пыли гараже.

Демонтаж форсунки

Диагностика дизельных форсунок и их обслуживание подразумевают снятие распылителей с ДВС. Перед началом работ рекомендуется тщательно вымыть двигатель и моторный отсек, чтобы избежать попадания мусора, инородных частиц. С особым пристрастием нужно промыть ГБЦ. На трубки высокого давления необходимо нанести разметку, которая поможет не запутаться при обратной сборке.

Перед снятием необходимо закрыть штуцеры форсунок (используйте пластиковые колпачки) во избежание загрязнений. Для демонтажа распылителей не рекомендуется использовать обычные рожковые ключи — неопытный ремонтник может сорвать резьбу с форсунок. Если должная квалификация отсутствует, используйте накидные ключи и инструмент — «головку» с длинной ручкой.

Удалив форсунки из отверстий, просушите их и уберите наружные загрязнения ветошью. В отверстия форсунок заложены уплотнительные кольца. При ремонте деталей впрыска они заменяются на новые в обязательном порядке. Не допускайте, чтобы грязь с колечек попадала в систему впрыска во время снятия.

Проверка работоспособности форсунки

Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:

  1. Запустите «движок» на холостом ходу.
  2. Начинайте поочерёдно выкручивать распылители один за другим.
  3. Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
  4. Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.

Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.

Большим преимуществом будет наличие максиметра. Прибор способен показать текущее давление, при котором срабатывает распылитель. Также поможет выявить дефекты, касающиеся угла распыления и конфигурации струи впрыска.

Это интересно: Обзор Audi Q5

Устранение возможных неисправностей

Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.

В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.

Если форсунка продолжает «лить» даже после замены распылителя и тщательной чистки, обратите внимание на работоспособность пружины со штифтом — возможно, они изношены. Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь

Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь.

Установка форсунки

До демонтажа устройства сделайте метки маркером на всех деталях, чтобы избежать путаницы. Особенно внимательно размечайте шланги высокого давления. Форсунка вкручивается от руки насколько хватит сил. Дальнейшая затяжка выполняется ключом-динамометром. Значения затяжки указываются в руководстве по эксплуатации мотора. Когда установите форсунку, выкачайте воздух из топливной системы. На современных авто для этого достаточно несколько раз крутануть стартер; либо воспользуйтесь насосом ручной подкачки (при наличии).

Промывка инжектора

Отдельно хотелось бы отметить, что в иномарках с большим пробегом очистка с присадками может полностью вывести всю систему из строя, когда вся грязь из не промываемой системы смывается со стенок топливного бака, и устремляется к фильтру, и далее в форсунки. Сетка на форсунках забивается, и топливо перестаёт поступать. Другой способ — это промывка инжектора без демонтажа, т.е. инжектор, остаётся не разобранным. Сначала отключают бензобак, затем штатный топливный насос и перекрывается канал слива топлива в бак. Одновременно с этим топливо-провод машины соединяется с профессиональным стендом, который подаёт в систему специальную жидкость. Два прогона жидкости с двумя перерывами — по 15-20 минут на каждые 15-20 тыс. километров пробега, и ваша топливная система будет подготовлена к зиме. Ультразвуковой стенд — вот ещё один из способов чистки. Форсунки снимают и помещают в ванну с моющим раствором, где под действием ультразвука даже самые сильные отложения разрушаются. На этом же стенде можно проверить качество чистки. Опыт показал, что ультразвуковой метод наиболее эффективен, и он даже может вернуть к жизни форсунки, которые уже не подлежат ремонту.

Источник

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

  1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
  2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в системе питания двигателя. Для решения задачи необходимо открутить гайку, при помощи которой крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
  3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Устройство, назначение и виды форсунок

Основная функция форсунки — своевременная подача топлива в камеру силового агрегата путём впрыска порции горючего в проходящий поток воздуха с образованием топливно-воздушной смеси (ТВС). Подача должна обязательно осуществляться под давлением

Особенно это важно для дизельного двигателя, где некоторая часть топлива самовоспламеняется ещё до попадания в камеру сгорания

Каждая форсунка оснащена клапаном, при открытии которого она набирает топливо, а затем выталкивает смесь под давлением. В инжекторе применяется не одна, а несколько форсунок, объединённых в систему управляемых элементов.

Работу форсунок можно представить следующим образом: по одному каналу подаётся топливо, по второму идёт поток воздуха, регулируемый дроссельной заслонкой. Попадая в форсунки, топливо распыляется для лучшего смешения с воздухом, и ТВС поступает в камеру воспламенения.

Топливные форсунки осуществляют впрыск топлива в камеру сгорания под давлением

Таким образом, процесс работы форсунок состоит из четырёх стадий.

  1. Топливо поступает от топливного насоса высокого давления (ТНВД) к форсунке.
  2. Попавшее в полость форсунки топливо оказывает воздействие на пружину.
  3. Пружина через промежуточную шайбу давит на иглу.
  4. Игла приподнимается, топливо попадает в отверстие распылителя и распыляется под высоким давлением.

По системе впрыска

По типу впрыска выделяют:

  • форсунки с центральным впрыском;
  • форсунки с распределённым впрыском;
  • форсунки с непосредственным впрыском.

Первые используются в системе моновпрыска и применяются на бензиновых силовых агрегатах. Работа их основана на впрыске топлива одной (а не четырьмя-шестью) форсункой, расположенной непосредственно на впускном коллекторе.

Наиболее популярными системами моновпрыска считаются «Моно-Джетроник», «Опель-Мультек» и др. Они используются на автомобилях «Ауди» и «Фольксваген».

Одной из самых популярных систем моновпрыска является «Моно-Джетроник»

Одним из значимых элементов системы моновпрыска, помимо форсунки, является регулятор давления. Он отвечает за постоянное поддерживание рабочего давления в пределах 0,1 МПа. Именно регулятор после остановки двигателя сохраняет остаточное давление, препятствующее проникновению в систему воздуха и облегчающее следующий пуск мотора.

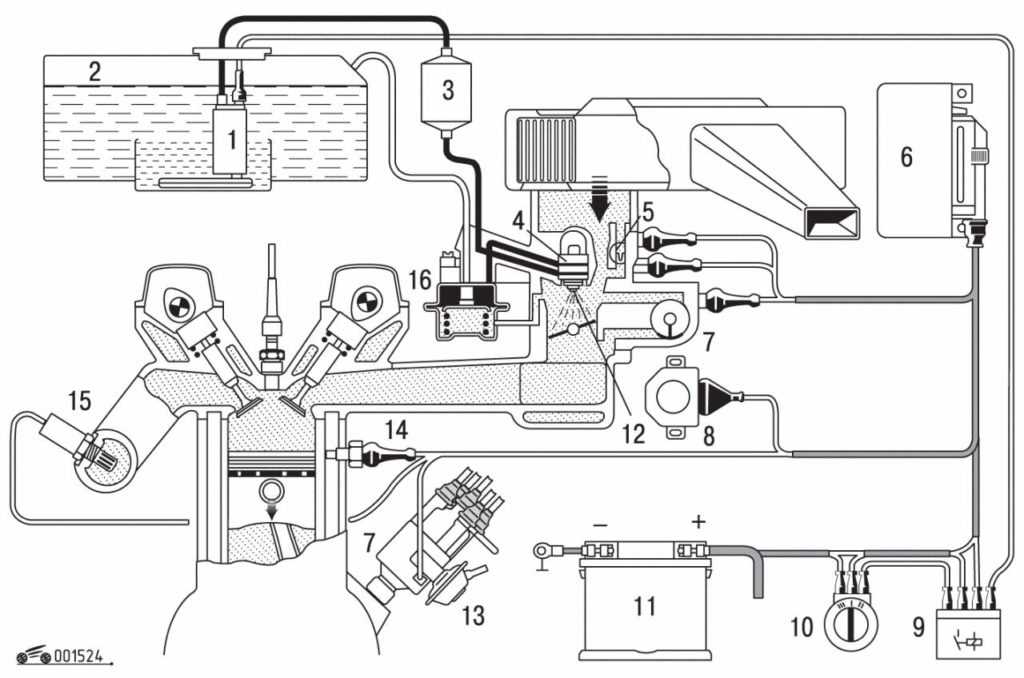

Форсунки для распределённого впрыска используются в системе, предназначенной для подачи горючего за счёт электромагнитного управления иглой распылителя. Такой впрыск более современный, отличается тем, что в каждом цилиндре двигателя устанавливается своя форсунка, впрыскивающая дозированную порцию топливной жидкости в определённый момент.

Система с распределённым впрыском имеет несколько подсистем:

  • узел, отвечающий за подачу и очистку горючего;
  • часть системы, в которой происходит очистка и подача воздуха;
  • камера для улавливания и сжигания ТВС;
  • электронная подсистема с датчиками;
  • узел, где происходит выпуск и дожигание отработавших газов.

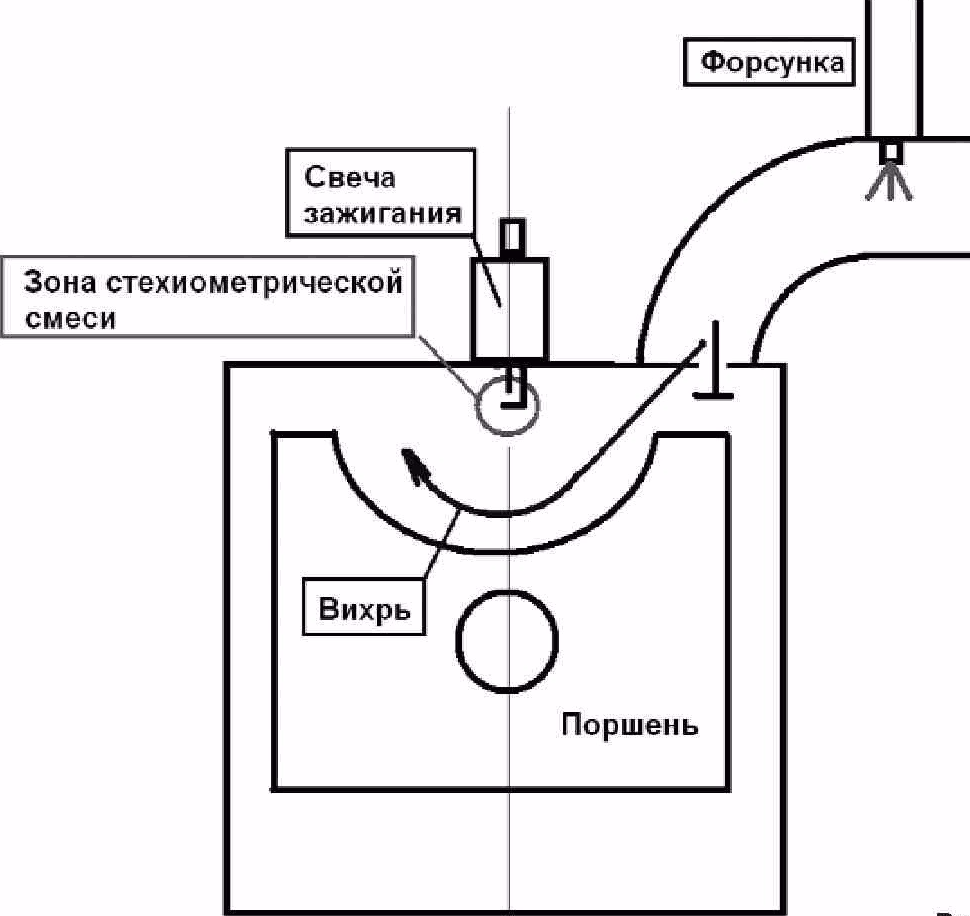

Форсунки непосредственного впрыска применяются в самой совершенной на сегодня системе впрыска бензиновых ДВС. Принцип функционирования основан на непосредственном впрыске бензина прямо в камеру сгорания.

Первая в мире система непосредственного впрыска была применена в моторах GDI, устанавливаемых на автомобили «Мицубиси». В настоящее время используется широко в автомобилях марки «Ауди» (моторы TFSI), «Фольксваген» (TSI), «БМВ» и др. Благодаря внедрению такой системы удалось достичь существенного снижения расхода горючего, сокращения вредных выбросов в атмосферу и др.

Схема непосредственного впрыска впервые была применена в моторах GDI

По конструкции

В зависимости от особенностей конструкции различают:

  • электрогидравлические форсунки;
  • электромагнитные форсунки;
  • пьезоэлектрические форсунки.

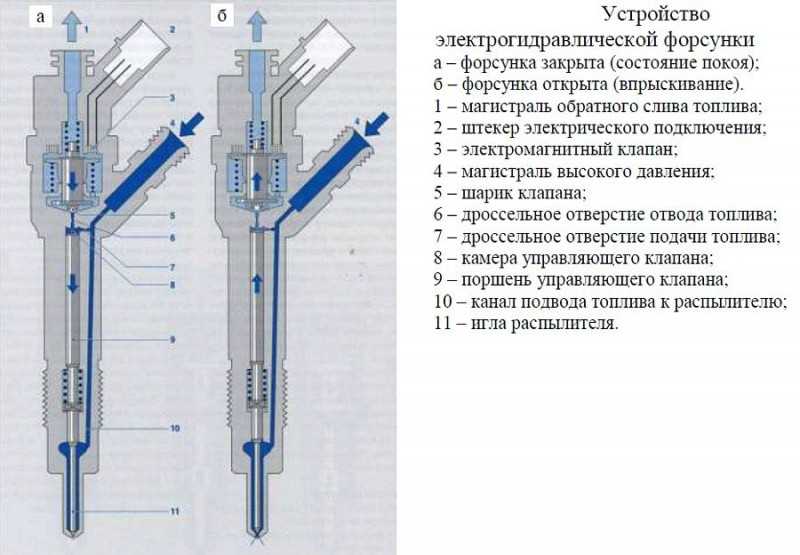

Первый тип форсунок нашёл применение в дизельных двигателях, в том числе и в системе Common Rail. Состоит такая форсунка из впускного и сливного дросселей, управляющей камеры и клапана.

Электрогидравлические форсунки используются в дизельных двигателях

Электромагнитная форсунка используется в бензиновых двигателях, укомплектованных системой непосредственного впрыска, и отличается несложным устройством. Основные элементы форсунки — клапан с иглой и сопло.

Электромагнитная форсунка используется в бензиновых двигателях

Наиболее прогрессивными в настоящее время являются пьезоэлектрические форсунки. Они устанавливаются на дизельные двигатели с системой Common Rail. Состоит такая форсунка из пьезоэлемента, переключателя, иглы и толкателя.

Пьезоэлектрические форсунки являются наиболее современными

Почему форсунки на дизельном двигателе выходят из строя?

Форсунки на дизельном моторе выходят быстрее, чем на бензиновом моторе. Это обусловлено тем, что у этих моторов разный принцип работы. Но в обоих случаях виной всему является некачественное топливо или несвоевременная замена фильтра очистки топлива. Если обслуживать машину вовремя, то форсунки должны отработать без замены и ремонта не менее 150 000 км. Если же использовать еще и качественное топливо, то заводские форсунки должны ездить 200-300 тыс. км.

Но, как правило, топливо используется не самое качественное, а фильтра меняются редко. Поэтому форсунки в современных дизелях едва ли выхаживают 150 тыс. км. После чего загрязняются и начинают дозировать топливо неправильно. Чтобы это исправить, придется как минимум произвести их механическую очистку от отложений и грязи. Данную процедуру лучше не откладывать в долгий ящик, а работу доверить людям, разбирающимся в этом.

Поэтому заливайте качественное топливо и делайте вовремя ТО. Качественное своевременное обслуживание автомобиля поможет избежать неприятных поломок в будущем.

Определение неисправности

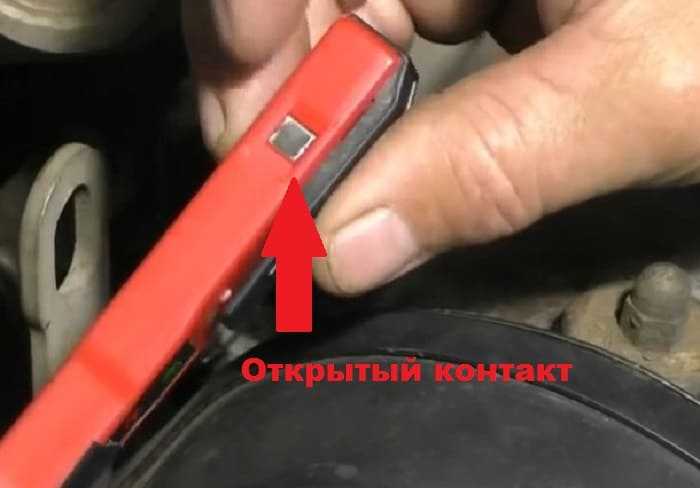

Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение  его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.

Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора.  В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.

Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.

Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.

Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.

В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать  дополнительные манипуляции.

После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает.  Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет  канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.

При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.

Заключение

Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка.  При наличии этого  инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.

Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.

Печать

Диагностика неисправностей

Несмотря на неоспоримые преимущества перед карбюраторными системами, инжекторные двигатели довольно капризны, подвержены влиянию многих факторов и предъявляют более высокие требования при обслуживании.

От состояния форсунок зависит работа двигателя. Основными внешними признаками проблем с форсунками являются:

  • рывки и провалы при ускорении автомобиля;
  • пониженные обороты двигателя;
  • нестабильная работа на холостых и малых оборотах;
  • высокое содержание токсичных веществ в выхлопе.

Проверка стетоскопом

Диагностику можно провести самостоятельно или обратиться в автосервис. Порядок действий при проверке форсунок своими руками следующий.

  1. Проверьте клапан. Если он неподвижен, то неисправна либо сама форсунка, либо электрическая цепь.
  2. Если при открытии клапана слышен характерный звук, он исправен. Если звука нет, клапан не работает.

При диагностике форсунок можно использовать стетоскоп.

  1. С помощью стетоскопа прослушайте щелчки работы форсунок на холостом ходу. Прослушивание производите так, чтобы щелчки не передавались по топливной рампе на неработающую форсунку от работающей.
  2. Убедитесь, что частота повторения щелчков повышается с ростом частоты вращения коленвала двигателя. В противном случае форсунка неисправна.

Видео: проверка форсунок стетоскопом

Проверка мультиметром

Мультиметр — специальный прибор для диагностики электрических цепей.

  1. В технической документации найдите величину сопротивления форсунок, установленных на вашем авто.
  2. Отсоедините от форсунок провода.
  3. Установите мультиметр в режим замера сопротивления.
  4. Подсоедините контакты мультиметра к форсункам.
  5. Измерьте сопротивление форсунок.

Нормальный импеданс форсунок с низким сопротивлением должен составлять 2–5 Ом, с высоким — то 12–17 Ом. Если значения не совпадают, форсунка меняется на новую.

Проверка на стенде

Стенд может иметь различную конструкцию, может быть дорогим или дешёвым. Простые стенды можно встретить в частных гаражах. С их помощью проверяют давление форсунок. Профессиональные стенды позволяют максимально точно диагностировать и отрегулировать форсунки. Такое оборудование имеется, как правило, только в сервисных центрах.

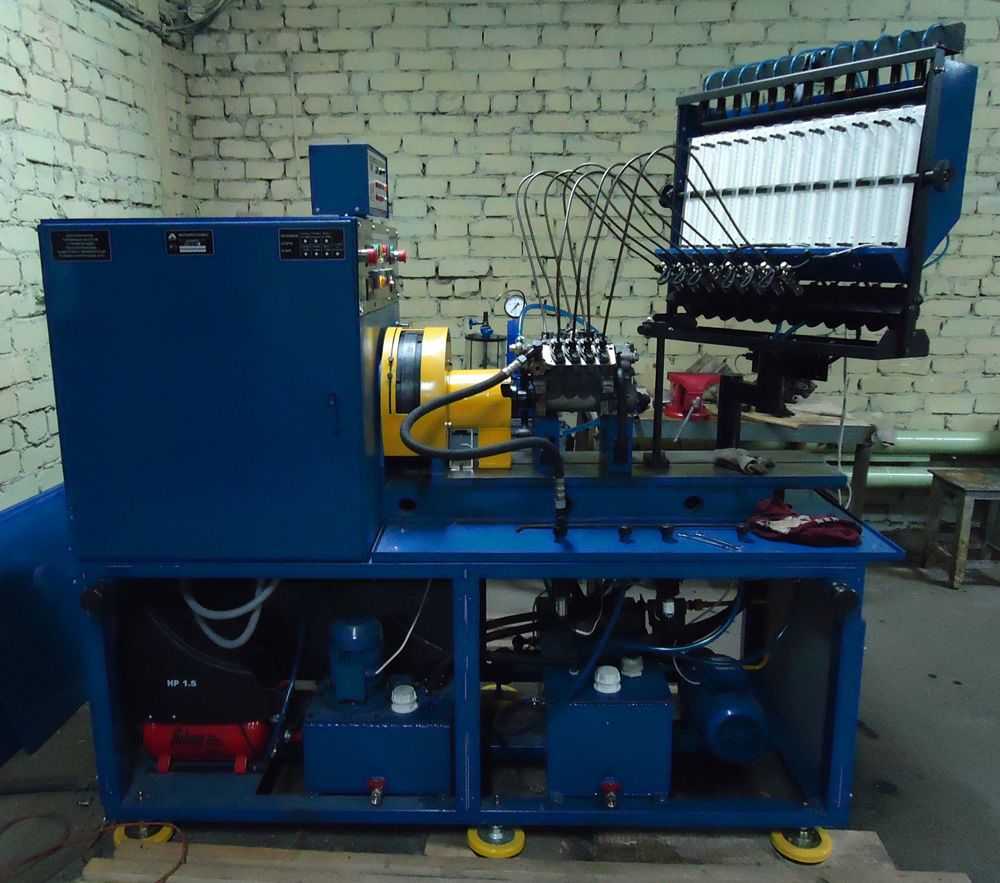

Профессиональный стенд для проверки форсунок

В качестве простейшего стенда для проверки форсунок можно использовать механический тестер МТА-2. С его помощью легко проверяется состояние форсунок, давление, ТНВД. При этом не нужно разбирать двигатель.

Более дорогим и сложным является стенд «Бош». Многие эксперты называют его эталоном качества для диагностирования ТНВД. Хорошие результаты показывают также стенды «Делфи», «Хартридж», «Работти» и др.

Особенности электромеханических форсунок

Большой толчок прогрессу систем питания дизельных моторов дали электромеханические форсунки. Принцип работы дизельной форсунки, относящейся к данному типу, следующий. Здесь давление горючего и сила сжатой пружины заменены специальным электромагнитным клапаном, контролируемым ЭБУ мотора.

Блоком управления формируются показатели топливоподачи: когда начать впрыск и какую выбрать дозу. Осуществляется это клапаном форсунки по командам от ЭБУ, которые зависят от оборотов двигателя, режима его работы, температуры и других параметров.

В результате топливно-воздушный микс в цилиндрах получается более однородным, улучшается распыл и сгорание, что обеспечивает плавное нарастание давления на поршень, которые оказывают газы от сгорающего топлива.

Благодаря более точной работе электронного впрыска у дизелей увеличилась мощность, улучшилась топливная экономичность и экологичность. Они стали заметно долговечней, уменьшилась вибрация и шум.

Как проверить, что форсунка льет

Инжектор может лить в цилиндр как в бензиновых, так и в дизельных двигателях. Чтобы обеспечить мотору стабильную и бесперебойную работу, инжектор должен четко отмерять и своевременно впрыскивать порцию топлива в камеру сгорания. Льющий в цилиндр инжектор снижает КПД распыла горючего (нарушается форма факела). Также появляется черный или серый дым, повышается расход топлива и снижается мощность двигателя. Сам мотор заводится с трудом. Проверить детали впрыска можно несколькими способами.

1. Проверка инжектора без снятия.

Это самый простой способ, позволяющий быстро проверить форсунки, не снимая их. Основным критерием здесь является звук, издаваемый работающим двигателем. При наличии высокочастотного приглушенного шума, доносящегося из-под капота, скорее всего, одна из форсунок неисправна или льет в цилиндр и нуждается в чистке.

2. Проверка питания.

В случае проблем с запуском двигателя и при безотказной работе инжектора желательно также провести диагностику подачи питания. Порядок действий здесь следующий:

  • отключение колодки от инжектора;
  • подключение к аккумулятору двух проводов, одновременно соединяемых с элементами впрыска;
  • запуск двигателя и наблюдение за пропуском топлива или его отсутствием.

По результатам наблюдения можно сделать вывод:

  • вытекающее топливо говорит о неисправности электрической цепи автомобиля;
  • отсутствие подтекания означает, что проблем нет.

3. Диагностика с помощью омметра.

В данном случае для проверки используется омметр.

Этим способом определяются неисправности инжектора (в частности, когда он льет в цилиндр) по измерению его сопротивления. Происходит это в несколько этапов:

  • Для конкретного автомобиля узнается стандартное значение сопротивления на форсунке. К примеру, у ВАЗ это значение составляет 11–15 Ом, у иномарок же оно может отличаться как в большую, так и в меньшую сторону.
  • Система обесточивается, для чего с АКБ снимается клемма.
  • С помощью тонкой отвертки с элемента впрыска снимается электроразъем. Для этого достаточно отстегнуть специальный зажим, расположенный на колодке.
  • К элементам впрыска подсоединяются провода измерительного прибора, производятся замеры.

Путем таких измерений определяются текущие значения сопротивления и сравниваются с паспортными. При обнаружении отклонения неисправный элемент необходимо снять и заменить на новый. Затем операция по проверке сопротивления повторяется. При этом нужно оценить работу самого двигателя. Его характеристики должны поменяться в случае правильно выполненных действий.

4. Проверка инжектора на рампе.

В этом случае снимается вся топливная рейка, а форсунки, льющие в цилиндр, отсоединяют единым блоком вместе с рампой. Контакты электрической цепи, снятые во время демонтажа, затем снова подключаются к рампе. Также на аккумулятор обратно накидывается снятая ранее клемма «-».

Дальнейший порядок действий:

  • Рампу размещают на двигателе таким образом, чтобы была возможность поставить под форсунки емкость со шкалой.
  • К рампе подсоединяют шланги для подачи топлива, надежно зафиксировав их концы.
  • Двигатель заводится стартером. Рекомендуется для этого привлечь помощника.
  • Пока помощник запускает стартер, проверяется КПД работы инжектора. Топливо при этом должно равномерно поступать на все форсунки.
  • Двигатель глушится, после чего анализируется уровень топлива в емкостях под инжектором. В норме этот уровень должен быть одинаковым.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
