Робот? вариатор? гидромеханика?

РОБОТ (РКПП)

Тема обширная, про него я уже писал подробную статью (почитайте интересно). Стоит отметить, что эта коробка передач бывают двух видов, и они не похожи друг на друга.  Есть робот с одним диском сцепления, а есть с двумя. В этой статье я постараюсь сразу рассказать про обе.

ЦЕНА:

Один диск – ценник практически на уровне механики (дороже примерно на 5%). Почему да просто это и есть механика с установленными на нее актуаторами, для выбора передачи и ее переключения. Ремонт также дешевы и простой, по сути меняется навесное как у обычной МКПП, также могут меняться актуаторы, это дороже, но в любом случае ремонт дешевле чем у автомата или вариатора.

Два диска – ценник на уровне АКПП и CVT. Здесь кардинальное отличие в строении, поэтому ценник на ремонт может стоить космических денег. Вспомнить хотя бы мехатроник и блок двух дисков от DSG.

КОМФОРТ:

Один диск – хоть передачи и переключаются автоматически, но происходит это отвратительно. Сильные толчки, которые не добавят комфорту передвижения. Также зачастую в старых однодисковых роботах на пригорке машина катится назад, что опять крайне неудобно (особенно в пробках). Опять же разгон, вялый и наверное самый медленный из всех автоматических трансмиссий.

Два диска – идеальное переключение передач, быстрое (буквально за доли секунд), четкое, практически незаметное. Автомобиль не катится назад, есть так называемый ползущий режим.

Идеальная и быстрая трансмиссия из всех!

НАДЕЖНОСТЬ:

Один диск – такая же как и у обычной МКПП, можно таскать грузы, буксовать итак далее. Практически нет отличий. НО стоит помнить, что в 120 – 150 000 км, нужно менять диск сцепления, корзину, выжимной и т.д. Также на первых генерациях коробок зачастую проявляется много проблем, так было и с нашей ЛАДОЙ ВЕСТОЙ.

Два диска – надежность умеренная. Стоит отметить, что двухдисковые роботы могут быть мокрые и сухие. Но и тот и другой вариант, из-за своей сложности ходят в лучшем случае до 100000 км. А первые роботы от того же VOLKSWAGEN, могли и 60000 не выходить. Однако коробки постепенно допиливают, появляется куча разновидностей (практически под любой крутящий момент), и они со временем становятся все лучше.

ЭКОНОМИЯ ТОПЛИВА:

Один диск – расход практически такой же как на механике. Есть жесткое соединение колес и мотора, есть накат

Два диска – расход самый малый из всех. Опять же есть жесткое соединение с мотором, а также переключение самые быстрые и идеальные. Из-за этого потребления топлива меньше всех

ПОТЕНЦИАЛ ДЛЯ РАЗВИТИЯ:

Один диск – возможен. Нужно работать над системами выбора и переключения передач. Возможно, этот робот не будет таким тупым и долго думающим, тогда будет вполне вменяемая трансмиссия.

Два диска – нужно работать над надежностью, в остальном они практически идеальная. Думаю именно за этими коробками будущее.

Вариатор для разных марок авто

Многие автомобилисты задают вопрос: какая разница коробки вариатор и автомат? Попробуем вам объяснить это на примере разных автомобилей.

Тойота

В нынешнее время есть 4 марки машины с вариаторной КПП – это РАВ 4, Корола, Аурис и Версо. Они имеют такие технические характеристики:

• Разгоняются до 100 км/ч быстрее, чем на автомате;
• Значительно экономят топливо, по городу это больше 2 литров;
• Ездить водитель может в портативном режиме с повышенными оборотами мотора;
• Цена обслуживания осталась на прежнем месте.

Ниссан

Вариаторные коробки на машинах данной марки стоят намного дольше, чем у Тойоты. Сейчас их имеют такие модели как Мурано и Патфайндер. Вообще Ниссан является первым концерном, который использовал роботизированную КПП, первой стала машина с 3,5 литровым двигателем с мощностью 265 лошадиных сил.

Вариатор стоит и на таких моделях как:

• Х-трэил;
• Кашкай;
• Жук;
• Теана.

Митсубиси

В таких моделях как Аутлендер, Лансер и АСХ есть вариаторные КПП, как и на Ниссане. С виду они никак не отличаются между собой, но разницу можно ощутить только при езде. Если во время разгона мотор начинает виснуть так сказать на одной ноте, а скорость постепенно увеличивается, значит это работа вариатора.

Ауди

Здесь вариаторная КПП имеет оригинальный вид. Вместо ремня используют сложную многозвенную цепь. Что касается главного отличия между устройством на Ауди и другом автомобиле, то это наличие тянущего эффекта и передача крутящего момента до 350 Нм.

У Ауди трансмиссия называется Мультитроником, она есть на переднеприводных моделях А 4 и А 5, мощность которых 225 лошадиных сил.

Наиболее часто встречаемые неисправности CVT

Вариатор более требователен к маслу, которое следует менять точно в срок и только на то, которое рекомендовано автопроизводителем. Самостоятельный выбор смазки может быстро вывести агрегат из строя. Наиболее часто встречаемыми поломками являются:

• износ масляного насоса;
• пробуксовывание ремня;
• чрезмерный износ поверхностей;
• разрыв ремня, который вызывает масштабные повреждения узла;
• задиры валов.

Поврежденный вариатор

Выбирая, что лучше вариатор или автоматическая коробка передач ,с точки зрения наиболее часто встречаемых поломок, выбор стоит сделать в сторону классической АКПП. Вызвано это меньшим количеством неисправностей, способных вызвать полное обездвиживание машины. Также немаловажным нюансом является малое количество специалистов, способных качественно выполнить ремонт вариатора.

Что лучше: автомат или вариатор

Однозначного вывода о том, какой тип трансмиссии лучше, сделать нельзя. АКПП и вариатор значительно различаются и в целом предназначены для различного типа автомобилей. Вариатор подходит для спокойного вождения, автомат более универсален. Он также достаточно комфортабелен, но позволяет ездить в спортивных режимах, буксировать прицепы, передвигаться по легкому бездорожью и т. д.

У обоих видов трансмиссий есть свои поклонники, и их аргументы звучат достаточно убедительно. Можно сказать, что для современного уровня технологий вариатор и коробка-автомат практически равны в своих преимуществах. Однако это относится только к АКПП с количеством передач не меньше 6 — старые добрые 4-ступенчатые автоматы уже значительно проигрывают современным вариаторам.

В целом сейчас на рынке установилось равновесие — вариаторы заняли свою нишу в виде семейных автомобилей и кроссоверов. Классические коробки-автомат хоть и уступили отдельный сегмент рынка вариаторам, прочно удерживают свою нишу, особенно в доле дорогих и спортивных автомобилей. Изменить ситуацию может дальнейшее совершенствование вариаторов — повышение надежности, увеличение ресурса и наделение способностью «переваривать» большой крутящий момент сделает их безусловным лидером среди различных видов трансмиссий.

Что лучше выбрать

Как уже можно было понять из статьи, каждый тип трансмиссий имеет свои плюсы и минусы и выбор необходимо делать исходя из своих личных возможностей и потребностей.

1. Если вы отдаёте предпочтение комфорту и неторопливости при вождении автомобиля, то вам стоит выбрать машину, оснащённую вариатором.
2. Любителю надёжности и частой смены авто подойдёт классический автомат. Машины такого типа наиболее популярны на сегодняшнем авторынке.
3. Робот-автомат с одним диском может стать хорошим решением для автолюбителей, имеющих ограниченный финансовый ресурс, но желающих приобрести автомобиль с автоматом. Несмотря на низкий уровень комфорта, автомобилист получает недорогой автомобиль с экономичным расходом топлива.

Робот с двумя дисками стоит покупать только новым. При покупке подержанного автомобиля владелец должен быть готов в скором времени к замене или капитальному ремонту коробки-робота, а значит к существенным за.

Коробка вариатор и автомат, что лучше?

В сравнении с МКПП, автоматические коробки делают управление машиной более комфортным. Все что нужно водителю для движения – это чувствовать педаль газа и следить за степенью ее нажима:

Чем сильнее утоплен акселератор, тем быстрее разгонится и поедет авто.

Коробка автомат сама подберет оптимальный режим и переключит на нужную передачу. Смена скоростных режимов в автоматической коробке передач происходит сравнительно плавно и равномерно. Поэтому АКПП предохраняет двигатель от перегрузки и в значительной степени продлевают его срок эксплуатации.

Но вот встроенный вариатор отличается от автомата еще большей степенью автоматизации и плавности. В процессе движения компьютер анализирует поступающие данные об условиях вождения и подбирает более подходящее передаточное число, не доводя работу двигателя до критических оборотов.

Только в отличие от коробки автомат число передач у вариатора не ограничивается 8 вариантами – их бесконечное множество. Благодаря широкому выбору передач и небольшому зазору между их значениями двигатель будет работать в еще более щадящем режиме. Поэтому, кто бы что ни говорил, но при должном обслуживании двигатель на вариаторе прослужит дольше.

Динамические показатели АКПП и вариатора

Коробка вариатор и автомат, в чем разница в плане разгона? Если речь пошла именно о динамических показателях рассматриваемых трансмиссий, то АКПП на некоторый промежуток времени отстает при старте. А вот автомобиль, оснащенный вариатором, вообще не способен делать резких рывков. К тому же быстрый старт может сильно навредить коробке и довольно быстро вывести ее из строя.

Тем не менее, разгон на вариаторе происходит все же быстрее автомата при одинаковых мощностных характеристиках двигателя. «Пореветь» мотором в вариаторе у вас тоже не получиться. Машина будет скорее «плыть», а не ехать, издавая при этом монотонное легкое жужжание двигателя.

Смотрим видео, динамика разгона машины с вариатором до 100 км/ч:

Поэтому, что касается гоночных характеристик, ни вариатор, ни коробка автомат здесь не подходят. Для этих целей лучше всего подойдет именно механическая коробка передач. Хотя первые модели вариаторов были опробованы именно на гоночных трассах.

В чем разница между двумя трансмиссиями в плане эффективности?

Немаловажен при выборе трансмиссии и вопрос экономической целесообразности. Но с этим здесь немного сложнее. Так, если учитывать расход топлива, то вариатор окажется в более выгодном положении, чем автомат.

Дело в том, что гидротрансформатор, отвечающий в АКПП за переключение скоростей, обладает низким КПД. Каждый раз при переключении передачи машина расходует повышенное количество бензина, что за несколько поездок может вытечь в кругленькую сумму.

Бесступенчатая трансмиссия выигрывает не только тем, что ей не нужно тратить энергию на переключение скоростных режимов, но и по весу она значительно легче коробки автомат. Поэтому высокие динамические характеристики у автомобилей с вариаторами сочетаются с хорошим показателем экономичности.

Чем отличается вариатор от автомата в плане ремонта?

При поломке коробки вариатор и автомат, в чем разница будет понятна по чеку за услуги автомеханика. Разность конструкций требует и разного подхода в ремонте. Механизм вариатора хоть и с виду довольно прост, но на деле не все так просто:

На данный момент не многие сервисы могут качественно провести ремонт вариатора, причем достаточно большое количество вообще не занимаются обслуживанием данной трансмиссии.

Поэтому при поломке, как показывает практика, качественно выполнить ремонт сможет только высококвалифицированный мастер в официальном дилерском центе, а значит и стоимость починки обойдется значительно дороже. С автоматической коробкой передач в этом плане все гораздо проще и дешевле.

В обслуживании коробка автомат будет также более выгодной:

• АКПП требует больше масла по сравнению с вариатором, но менять его нужно реже.
• Вариатор обходится меньшим количеством смазочного материала, зато цена его намного выше.

Дело в том, что обычные масла для автоматических трансмиссий вариаторной коробке не подходят. Для каждой модели вариатора требуется индивидуальный подбор определенной по составу смазочной жидкости, иначе поломки не избежать.

Сравнительная характеристика двух видов коробок передач

Какое устройство лучше: вариатор или автомат? Проведем сравнительную характеристику, позволяющую выявить отличия и определить, какая из коробок лучше и надежнее.

Разница между вариатором и автоматом с экономической точки зрения

Какая коробка лучше с точки зрения стоимости эксплуатации: вариатор или автомат? Сравним некоторые показатели.

1. Трансмиссионная жидкость. Замена масла в CVT происходит чаще, и стоит оно дороже.
2. Расход топлива. Топливо в машине, оснащенной вариатором, расходуется экономичнее.
3. Ремонт. Техническое обслуживание и ремонт вариатора обходятся гораздо дороже эксплуатации автомата. CVT является достаточно сложным и “чувствительным” механизмом.

Хотя обслуживать CVT стоит дороже, сама же коробка дешевле автомата. А при правильном использовании коробки она сможет прослужить долго и без ремонта.

Какое устройство лучше  с точки зрения надежности

С целью  определения степени надежности устройств зададим ряд тяжелых условий:

• возможность буксировки;
• бездорожье;
• высокие скорости;
• спортивная езда.

Вариатору не справиться с тяжелыми условиями. Его ремень не выдержит нагрузок. Здесь лучше справится автомат. Стихия CVT – плавное движение без резких ускорений.

Как определить, какое устройство установлено в автомобиле

1. Необходимо изучить техническую документацию машины. Обозначение вариатора– CVT, автомата – АТ.
2. Пройдите тест-драйв. Если установлен вариатор, то вы не почувствуете переключений передач. Автомат можно «слушать», следить за его работой по тахометру. CVT работает в одной тональности, размеренно. Однако, возможно наличие специального режима, имитирующего смену передач и позволяющего водителю чувствовать их переключение.

Вариатор или автомат — что лучше?

После того, как мы изучили сильные и слабые стороны автоматических коробок переключения передач, можно вернуться к рассмотрению вопроса о том, что же лучше – вариатор или автомат? Но однозначного ответа на него не существует.

Сторонники автоматов опираются на достаточно высокую надежность таких коробок, их удобство, наличие различных режимов работы и возможности самостоятельного переключения. Вариаторы они хают за шум в салоне, невысокий ресурс и периодические перегревы, что прямо ведет к дорогостоящему ремонту, а то и замене КПП.

С другой стороны, сторонники вариатора прямо говорят, что после езды на авто с такой коробкой, даже самые плавные автоматы кажутся «дерганными». Кроме того, вариаторы имеют более низкий расход топлива. Что же касается более высокой стоимости ремонта и частых поломок, то на эти аспекты многие продолжают закрывать глаза.

Тем не менее, как нам кажется, в этой борьбе предпочтение следует отдать классической коробке-автомат (гидротрансформатору). Да, вариатор более плавный и мягкий, а DSG шустрее и экономичнее. Но вариаторы требуют спокойного стиля езды (да их и надежность оставляет желать лучшего), а недостатки преселективных КПП, на наш взгляд, значительно перевешивают все их достоинства.

Если трезво оценивать ситуацию, становится ясно, что на сегодняшний день, среди всех видов коробок-автомат, конструкция гидротрансформатора является наиболее отработаной и надежной, а многие её недостатки либо уже устранены, либо не являются критическими.

АКПП

Гидромеханическая АКПП

Управление АКПП осуществляется селектором переключения, расположенным на центральном тоннеле или на рулевой колонке (в американских автомобилях). Перемещение селектора в определенное положение позволяет выбрать нужный режим движения. Дополнительно возможно выбрать особые : зимний, спортивный, экономичный. Разница в расходе топлива при обычном, спортивном и экономичном режимах очевидна.

Классическая АКПП состоит из планетарной коробки передач, системы управления и гидротрансформатора. Автомат может применяться в легковых и грузовых автомобилях, а также автобусах.

Гидротрансформатор состоит из насосного и турбинного колес с расположенным между ними реактором. Насосное колесо связано с коленвалом двигателя, турбинное — с валом КПП. Реактор в зависимости от режима работы свободно вращается или блокируется при помощи обгонной муфты. Передача к КПП происходит потоком жидкости (масла), выбрасываемым лопатками насосного колеса на лопасти турбинного. Зазоры между насосным колесом и турбиной минимальны, а их лопасти имеют специфическую форму, формирующую непрерывный круг циркуляции масла. Таким образом, между двигателем и трансмиссией отсутствует жесткая связь, что способствует плавности передачи тягового усилия.

преобразует скорость вращения и передаваемый крутящий момент в ограниченном диапазоне, поэтому к нему присоединяют многоступенчатую планетарную коробку передач. Она же обеспечивает движение задним ходом.

Переключение передач происходит под давлением масла с помощью фрикционных муфт. Давление между фрикционами в соответствии с алгоритмом работы коробки распределяется при помощи системы электромагнитных клапанов (соленоидов) под контролем блока управления.

Минусами автоматической коробки являются ее высокая стоимость, а также повышенный расход топлива.

Устройство автомата и вариатора

В составе автомата находятся два основных узла — это гидротрансформатор и редуктор.

1. Гидротрансформатор призван для плавного переключения передач, если проще, то он заменил сцепление.
2. Редуктор автоматической коробки передач представляет собой, законченный механизм с несколькими ступенями, в нём все парные шестерни находятся в постоянном зацеплении.

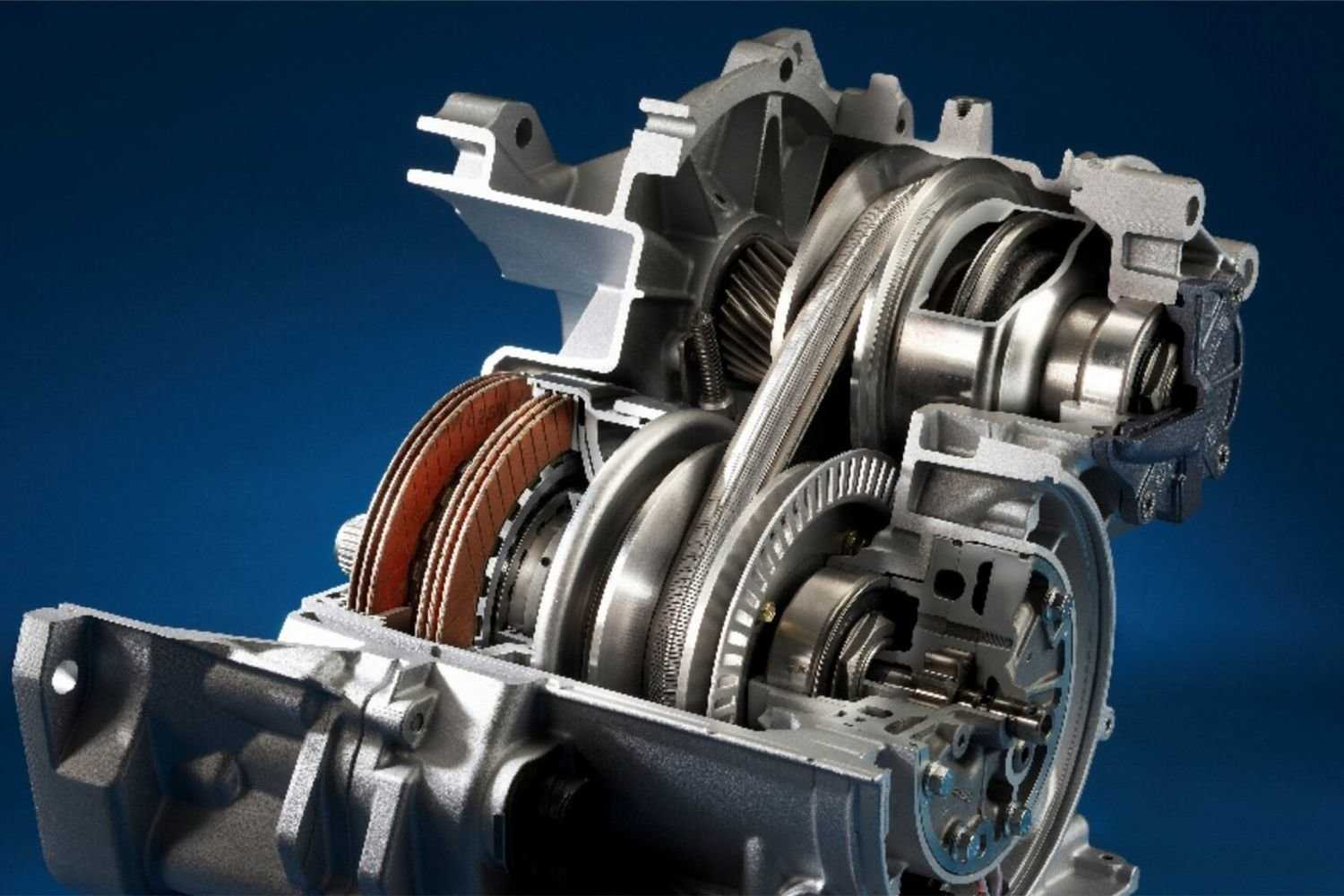

Бесступенчатый вариатор. Механизм работает без привычного всем переключения передач.

Как устроен: он имеет 2 конусных шкива (ведомый и ведущий), которые находятся один против другого и связаны между собой металлическим трапециевидным ремнём или на некоторых моделях могут стоять цепи.

Вот так шкивы связаны с помощью ремня

Как работает вариатор?

Конусные шкивы не цельные, а состоят из сдвижных частей.

1. Когда ведущий шкив максимально раздвинут, то металлический ремень ходит по маленькому диаметру (низкая передача), что равносильно первой передачи.
2. При сдвинутом шкиве, ремень проходит уже по большему диаметру (высокая передача), что равносильно пятой или более высокой передаче.

Посмотрите интересное видео, устройство и принцип работы вариатора:

Плюсы, минусы автомата и вариатора

Чтобы лучше понять отличие вариатора от автомата, нужно рассмотреть их эксплуатационные характеристики.

Автоматическая коробка передач повышает комфорт вождения автомобиля за счёт отсутствия надобности в переключении передач. Водитель, например, в пределах города, получает большую раскрепощенность и лёгкость в управлении машиной. Ввиду самостоятельного переключения передач автоматом, мотор не испытывает перегрузок и снижается его износ.

Недостатки: автомату присущ низкий КПД, ввиду потерь в гидротрансформаторе, что ведёт к увеличению расхода топлива. Ещё минус АКПП заключается в худшей динамике разгона по сравнению с вариатором.

Вариатор находится под управлением компьютера, который от условий движения машины очень точно выбирает передаточное число и поэтому мотор работает в экономичном режиме, без излишних нагрузок. Автомобиль оснащённый вариатором, разгоняется с места очень плавно (комфорт езды сказочный!) и отсутствие (как такового) переключения скоростей, также улучшает качество езды.

1. Автоматическую коробку и вариатор очень сложно ремонтировать. Но, здесь автомат лидер, потому что его обслуживать и ремонтировать берутся почти все автосервисы, АКПП изучена и применяется на автомобилях уже приличное время.
2. Вариатор — пока ещё новый механизм, его массовая установка на транспортные средства началась не так давно, он мало изучен и не наработал своей статистики. Найти специалиста по его ремонту проблематично и само обслуживание выльется в круглую сумму. Также, вариаторные коробки требуют только своего масла, которые для каждого механизма разные.

Вот вам и ответ на вопрос: вариатор или автомат что надежнее? Выводы можете сделать сами!

Подведём итог, чем отличается вариатор от автомата:

• вариатор наделяет автомобиль динамичным разгоном (быстрее АКПП);
• автомобиль с вариатором имеет меньший расход топлива (автомат кушает больше);
• вариатор требователен к маслу, но, объём масла у него меньше и сроки замены масла больше, чем у автомата;
• вариатор не имеет гидротрансформатора и поэтому он плавно меняет передаточное число, нет переключения передач;
• вариатор очень сложно и дорого ремонтировать, также требуется после пробега 120-150 тысяч километров замена металлического ремня.

Видео: что такое вариатор? Плюсы коробки передач!

Видео: устройство и работа автоматической коробки передач.

Технические возможности робота

Коробка по принципу работы и сборки является разновидностью механической коробки с вмонтированным двойным сцеплением. За работой данного механизма следит специально разработанная электроника.

Этот тип переключения скоростей пользуется все большей популярностью среди автомобилистов многих стран мира. Благодаря своим техническим особенностям практически все крупные производители авто имеют в своей линейке несколько моделей с такими типами коробок передач. Знаменитый концерн Фольцваген все последние свои модели комплектует именно такими коробками.

Интерес к роботам объясняется следующими положительными характеристиками:

1. Механизм ведет себя идеально в течении всего периода эксплуатации и даже экономит используемое топливо.
2. На всех режимах работы отмечается повышенная плавность переключения.
3. Уровень КПД достаточно высок и применяемая электроника работает безотказно.
4. По жесткости зацепления силового агрегата с колесами робот схож с механической коробкой.
5. Наличие двойного сцепления дает возможность меньше чем за секунду переключать передачи. Такая скорость переключения присуща только этому типу коробок.

Среди всех своих положительных качеств робот имеет одни недостаток – короткий период использования. Проблема чаще всего таится в мехатронике, который представляет собой блок управления переключением передач. Именно здесь происходит перегрев плат, который вызывает прогар микросхем. Такой перегрев, чаще всего связан с недопустимым снижением уровня смазки, которое происходит после зависания соленоидов.

Вышеперечисленные проблемы начинаются у автомобиля после 90-100 тыс. пробега. В итоге получается, что робот-автомат является очень качественным механизмом, но не совсем надежным.

Роботизированная коробка передач

Роботизированная коробка передач (робот) – механическая трансмиссия, в которой функции переключения передач и управления сцеплением автоматизированы. Эту роль здесь выполняют два привода, один из которых отвечает за управление механизмом переключения передач, второй – за включение и выключение сцепления.

Робот призван объединить в себе достоинства механической КПП и автомата. Он сочетает в себе комфорт в управлении (от автомата), а также надежность и экономию топлива (от механики).

Устройство и принцип работы робота

Основными элементами, входящими в состав роботизированной КПП, являются:

• механическая коробка передач;
• сцепление и привод сцепления;
• привод переключения передач;
• блок управления.

Принцип действия робота практически не отличается от функционирования обычной механики. Разница заключается в системе управления. Этим в роботе занимаются гидравлические и электрические приводы. Гидравлические элементы обеспечивают быстрое переключение, но требуют затрат дополнительных ресурсов. В электрических же приводах, наоборот, затраты минимальны, но при этом возможны задержки в их работе.

Устройство роботизированной КПП

Роботизированная трансмиссия может функционировать в двух режимах: автоматическом и полуавтоматическом. В автоматическом режиме электронное управление создает определенную последовательность управления коробкой. За основу процесса берутся сигналы входных датчиков. В полуавтоматическом (ручном) режиме передачи переключаются последовательно с помощью рычага переключения.  В некоторых источниках роботизированную трансмиссию называют “секвентальной коробкой передач” (от лат. sequensum – последовательность).

Преимущества и недостатки робота

В собраны все плюсы автомата и механики. Однако при этом нельзя сказать, что она лишена недостатков. К таким недостаткам относятся:

1. Трудности с адаптацией водителя к КПП и непредсказуемость поведения робота в сложных дорожных условиях.
2. Некомфортное движение по городу (резкие старты, толчки и рывки при переключении передач держат водителя в постоянном напряжении).
3. Возможен и перегрев сцепления (во избежание перегрева сцепления необходимо при остановках включать режим «нейтралка», что, само по себе, также утомляет).
4. «Эффект задумчивости» при переключении передач (кстати, такой же минус у вариатора). Это не только раздражает водителя, но и создает опасную ситуацию при обгоне.
5. Невозможность буксировки, что также присуще и вариатору.
6. Возможность скатывания автомобиля назад на крутом подъеме (при вариаторе это невозможно).

Из вышеперечисленного делаем вывод, что роботизированной КПП еще далеко до комфорта автомата. Переходим к положительным моментам роботизированной трансмиссии:

1. Невысокая стоимость в сравнении с тем же .
2. Экономичный расход топлива (здесь механика даже уступает, а вот вариатор в этом плане лучше: плавное и бесступенчатое переключение позволяет сэкономить больше топлива).
3. Жесткая связь двигателя с ведущими колесами, за счет чего можно «газом» выводить машину из заноса или осуществлять торможение двигателем.

Робот с двумя сцеплениями

В связи с многочисленными минусами, присущими роботизированной КПП, разработчики решили пойти дальше и все-таки реализовать идею создания коробки передач, которая бы объединила в себе все плюсы автомата и механики.

Робот с двумя сцеплениями DSG

Так появился робот с двойным сцеплением, разработанный концерном Volkswagen. Он получил название DSG (Direct Shift Gearbox), что в переводе с английского означает “коробка передач с синхронизированным переключением”. Преселективная трансмиссия – это еще одно название второго поколения роботов.

Коробка оснащена двумя дисками сцепления: один включает четные передачи, другой – нечетные. Обе передачи постоянно включены. Во время движения автомобиля один диск сцепления находится  в постоянной готовности, а другой – в сомкнутом состоянии.  Первый включит свою передачу сразу же, как только второй разомкнется. В результате переключение передач происходит практически мгновенно, а плавность работы сравнима с вариатором.

Коробка с двумя сцеплениями обладает следующими характеристиками:

• она экономичнее автомата;
• более комфортна, чем простая роботизированная коробка;
• передает больший крутящий момент,нежели вариатор;
• обеспечивает такую же жесткую связь колес с двигателем, как и механика.

С другой стороны, стоимость этой коробки будет выше стоимости механики, а расход выше, чем у робота. С точки зрения комфорта, вариатор и автомат все равно выигрывают.

Работа автоматической КПП

Гидротрансформатор АКПП

Основными элементами автоматической коробки передач являются гидротрансформатор и механический редуктор. Гидротрансформатор в данном случае выполняет роль автоматического сцепления, а редуктор передает механическое усилие между шестернями. Крутящий момент от вала двигателя передается посредством гидротрансформатора, который работает, основываясь на имеющемся давлении масла. Также в конструкцию АКПП входят стальные диски с фрикционами, а также муфты. Они выполняют механическую функцию сцепления, то есть, при их сжатии и расжатии выполняется включение необходимых муфт, которые в данном случае выполняют роль передач в коробке.

АКПП имеет свои преимущества и недостатки, о которых мы поговорим далее. Именно они позволят нам увидеть, чем вариатор отличается от автомата и что лучше в тех или иных условиях.

Работа вариатора

Работа автоматической КПП

Тонкости устройства вариатора

Конструкция вариатора позволяет беспрерывно передавать крутящий момент двигателя через трансмиссию. Наибольшую популярность получили следующие виды CVT:

• клиноременной, выбившийся в лидеры на фоне других систем;
• тороидальный;
• цепной.

Клиноременной вариатор

В менее распространенной цепной технологии крутящий момент передается скошенными торцами осей звеньев цепи. Тянущее усилие обеспечивается самой цепью. Конструкция не способна передать большое усилие, а также создает много шума.

Цепной CVT

Тороидальный вариатор не имеет шкивов и клиновидного ремня. В нем используются конусовидные диски и ролики. Из всех видов вариаторов данный механизм способен передавать самое большое усилие, при условии использования высокопрочной стали. Дорогостоящие материалы, используемые при производстве тороидальных CVT, сказываются на цене готового изделия.

Тороидальный механизм бесступенчатой коробки

Причины замещения гидроавтоматов вариаторами

Появление CVT – это одна из ступеней эволюции автомобильной трансмиссии. Инженеры ведущих компаний постоянно работают над созданием «идеальной» коробки передач, пытаясь повысить и уровень комфорта управления машиной, и надежность вместе с безопасностью. Вариатором активно оснащают массовые модели и по той причине, что он идеально вписывается в конструкцию и идеологию небольшого компактного седана или кроссовера. Но агрегат неспособен обрабатывать большой крутящий момент без вреда для конструкции.

Не все автовладельцы это знают и понимают, поэтому регулярно сталкиваются с проблемами. Некоторым производителям удалось сделать шаг вперед и постепенно отодвинуть привычные гидроавтоматы на второй план (Nissan, Toyota), но есть и такие компании, которые не сумели этого сделать (например, Audi вместе с проблемными Multitronic). Понимая принцип работы CVT и особенности его эксплуатации, можно избежать многих неприятностей. Стоит учитывать, что трансмиссия ориентирована на городские автомобили. Она не любит буксировки, перегревов и грязное масло. Нужно всего лишь использовать машину по назначению и придерживаться рекомендаций изготовителя агрегата в плане обслуживания, и тогда авто с CVT порадует плавностью движения и высоким уровнем комфорта.

Вариатор
