«автомат», «робот» или вариатор? в чем разница и что надежнее?

Вариатор дешевле, чем автомат

Просто маркетинг и ничего больше. Сейчас я не буду лезть в «технические дебри», а постараюсь рассказать простым языком.

Если взять конструкцию вариатора, то она несколько проще, чем у оппонента. Во-первых, его могут рассчитывать под небольшой крутящий момент, именно под небольшие машины класса «B или С». Во-вторых, в нем меньше металла. В-третьих, внутри есть два шкива (с изменяющимися конусами), есть небольшой гидроблок с соленоидами, сейчас есть даже гидротрансформатор и планетарный механизм (на первую и вторую передачи), но все это намного проще чем у оппонента.

Если взять конструкцию автомата, то она сложнее и если можно так выразится —  надежнее. Во-первых, АКПП делают универсально, то есть как на легковые малые машины (скажем KIA RIO), так и на большие седаны D-класса (OPTIMA) и паркетники (SPORTAGE). И эта трансмиссия, должна выдерживать все нагрузки (в том числе и дизельный вариант). Во-вторых, планетарных механизмов может быть больше, в 8 ступенчатом исполнении – зачастую три, крупнее гидроблок, соленоиды, гидротрансформатор, присутсвует 6 – 7 пакетов фрикционных дисков и т.д.

В целом произвести автомат стоит дороже, примерно на 60 – 80 000 рублей.

НУ и получается все очень просто, чтобы удешевить конструкцию конечного автомобиля, производители ставят вариаторы вместо автомата. И все равно на ресурс.

Вариатор

Более правильно называть такой вид трансмиссии бесступенчатой передачей. Коробкой переключения передач такой механизм также не является. Непосредственного переключения здесь не происходит.

Здесь используется клиноременная передача. В самом простом исполнении имеются два вала. Они оснащены специальным центробежным регулятором. При увеличении оборотов он сжимается. Таким образом, диаметр шкива увеличивается, эффективность передачи также растет.

На некоторых тяжелых автомобилях, а также внедорожниках предназначенных к эксплуатации в сложных условиях можно встретить цепной вариатор. Принцип его работы схож с более распространенным вариантом.

Регулятор настраивается на определенное количество оборотов. При достижении этого уровня ремень плавно перемещается в сторону более эффективной передачи. Таким образом, повышение эффективности работы коробки происходит плавно и без рывков. За счет этого ресурс двигателя заметно увеличивается.

Пример коробки вариатора

Различия АКПП и CVT

Преимущества АКПП перед CVT:

  • архивация данных о работе эффективных агрегатов, применение их на практике;
  • получение информации по поломкам, отработанный и понятный алгоритм ремонта;
  • оптимальная ценовая политика сервисного обслуживания, в основном ремонтопригодность;
  • приемлемая стоимость расходных материалов, альтернативные запчасти;
  • рев двигателя.

Владельцам авто с вариатором следует иметь в виду следующие моменты:

  • исключена практика агрессивной манеры вождения и высокая скорость;
  • крайне нежелательна буксировка также нежелательна пробуксовка;
  • обязательно производить прогрев перед стартом при минусовых температурах.

Преимущества CVT перед АКПП:

  • оптимизация расхода мощности мотора, щадящая работу привода, продление ресурса его использования;
  • экономичность (расход топлива);
  • экологичность;
  • плавность хода автомобиля.

Существенное отличие в работе агрегатов состоит в том, что в АКПП в момент переключения передач случается снижение тяги за счет кратковременного разрыва сцепления (0,25 секунд на 1 ступень). Как следствие потери мощности на доли секунд падает скорость, и ощущаются толчки.

В вариаторе такого свойства в принципе нет. ЭБУ оптимизирует обороты, подаваемые на коленчатый вал, соответственно нагрузке.

Что лучше: вариатор или гидромеханический автомат

Вариаторная коробка передач состоит из непосредственно вариатора, гидротрансформатора (или автоматического сцепления), управляющего устройства.

Гидромеханическая АКПП устроена аналогично. Принципиальная разница в том, что в ней гидротрансформатор трудится в паре с планетарной коробкой передач, а не с вариатором.


Гидромеханическая АКПП устроена аналогично

АКПП не любит резкие старты и агрессивную езду, а также частые переключения режима движения. В первую очередь это устройство предназначено для комфорта. К недостаткам можно отнести дороговизну, некоторое ухудшение динамики разгона и экономичности у автомобилей с автоматом. Современные многоступенчатые коробки, оснащенные прогрессивной управляющей электроникой, минимизируют эти недостатки.

Вариатор проще по конструкции, но предъявляет повышенные требования к качеству используемых материалов. У IVT ограничена величина передаваемого момента. Поэтому такие устройства не используются на больших автомобилях с избыточно мощными моторами.


Вариатор IVT от Hyundai Motor Group

Главное преимущество вариатора – высокий коэффициент полезного действия, чем и обусловлены достоинства. Такие, как:

  • плавная работа трансмиссии, обеспечивающая комфортную езду;
  • улучшенная динамика разгона автомобиля с IVT. Обеспечивается за счет отсутствия потерь времени на переключения передач. Кроме того, при разгоне двигатель постоянно работает в режиме максимального крутящего момента;
  • экономичность.

Минусы:

  • ограничена нагрузка;
  • требуется частое техническое обслуживание с применением дорогих трансмиссионных жидкостей.

Классические автоматы потихоньку сдают позиции. Всё чаще на автомобилях встречаются роботизированные коробки передач и вариаторы. Это обусловлено экономическими факторами. Автоматы характеризуются надежностью, комфортом, но у них выше расход топлива и хуже динамические характеристики. Опыт применения вариаторов в «Hyundai Motor Group», по всей видимости, сочли удачным. На очереди установка этого типа трансмиссии на Solaris.


На очереди установка на «Solaris»

Как отличить коробоку автомат от вариатора визуально. Видео фото

Многим автолюбителям уже понятно, что лучше для себя выбрать – автоматическую коробку переключения передач или механическую. У тех же, кто отдал предпочтение автомату, возникает трудность в том, как отличить АКПП от вариатора, поскольку, по сути, вариатор является всего лишь разновидностью АКПП.

Как это сделать, не заводя машину

Существуют способы, которые позволяют правильно определить разновидность коробки передач, даже не заводя машину. Они состоят в следующем:

  • Следует внимательно ознакомиться с сопроводительными документами на автомобиль. Кроме того, нужно рассмотреть обозначения, нанесенные на двигатель. Если машина оснащена коробкой-автоматом, то об этом будут свидетельствовать буквы A или AT, а если вариатором – CVT.
  • Иногда такую информацию можно найти, воспользовавшись интернетом, различными каталогами и брошюрами. Зачастую там можно отыскать сведения, касающиеся типа трансмиссии, установленной на конкретной модели автомобиля.
  • Определенную помощь могут оказать и обозначения, нанесенные возле рычага переключения коробки. Если речь идет о коробке-автомате, то за скоростью «D» следуют «L» и «2», тогда как у вариатора имеется лишь «L».

Отличия, заметные на ходу

Обнаружить отличия можно и во время тест-драйва:

  • Сев за руль, следует создать условия, обеспечивающие динамический разгон. Если переключение скоростей будет сопровождаться щелчками в коробке передач, а значение, указываемое тахометром, начнет возрастать, то это свидетельствует о том, что на машине установлен вариатор.
  • Во время поездки выберите участок дороги, на котором имеется подъем. Остановите машину на этом подъеме, отпустив тормоз. Если автомобиль начнет медленно двигаться, поднимаясь по уклону, то это является явным признаком коробки-автомата. В аналогичной ситуации автомобиль при наличии вариатора слегка сдаст назад и на холостых оборотах двигаться не будет.

В том случае, когда не удается самостоятельно установить тип коробки, полезным явится посещение станции техобслуживания. Осмотрев днище автомобиля, настоящий специалист наверняка сумеет ответить на ваш вопрос.

Что лучше — автомат или вариатор

Рассматривая, что лучше для кроссовера или седана — вариатор либо автомат, следует учитывать ряд их особенностей:

  1. В коробке CVT требуется чаще осуществлять замену масла, которое к тому же имеет более высокую цену.
  2. Автомат расходует больше топлива, нежели вариатор.
  3. Эксплуатация и ремонт CVT существенно дороже классического автомата.
  4. Вариатор более чувствительный механизм, поэтому чаще ломается и не может использоваться в тяжелых условиях и для бездорожья.

Если же говорить о том, какая коробка передач лучше по отзывам владельцев, то большинство однозначно выберет классический автомат. Это обусловлено меньшими затратами, которые требуется на его содержание.

Ремонтопригодность и стоимость обслуживания

Кстати, о ремонте. Официальные дилеры такие коробки не
чинят, только меняют в сборе, зато специализированных сервисов, которые смогут
произвести дефектовку с заменой только изношенных элементов, предостаточно. Хотя,
в целом ремонтопригодность вариатора будет напрямую зависеть от его
популярности. Чем больше таких коробок выпущено, тем больше комплектующих и
специалистов, которые смогут грамотно произвести починку.

Легче и дешевле всего приходится владельцам машин с
вариаторами Jatco практически всех поколений и модификаций. Средняя стоимость
капитального ремонта коробки составляет 70 тыс.руб. в зависимости от
масштабности износа компонентов. Куда дешевле коробку заранее обслужить, не
дожидаясь ремонта, например, раз в 30 ткм менять масло, а на 130 ткм установить
новый ремень, чтобы сберечь конусы и не засорять систему стружкой.

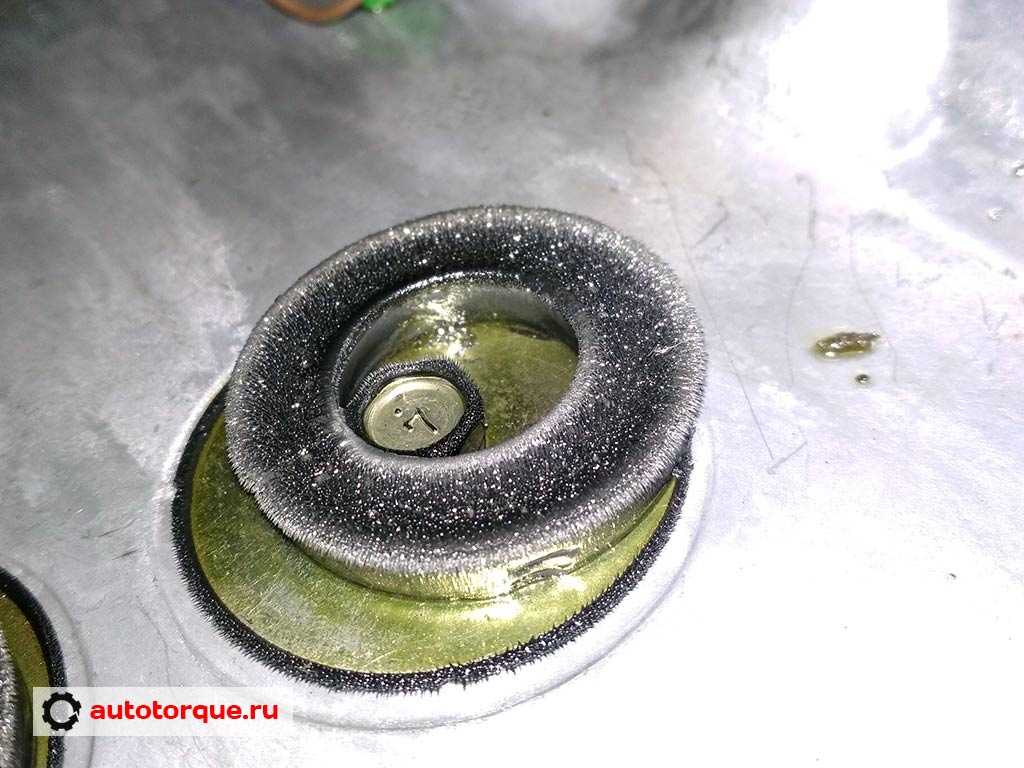

Все вариаторы имеют на поддоне магнит, собирающий стружку. По количеству скопившегося материала можно примерно оценить степень износа

Минусы вариатора

Перечень того, чем отличается вариатор от АКПП в худшую строну:

  • очень часто качественный ремонт могут выполнить только официальные дилеры, что повышает стоимость, а также усложняет проведение технического обслуживания в случае провинциального города;
  • замена ремня имеет высокую стоимость;
  • электроника сложней в отличие от автоматической коробки передач, поэтому не так много специалистов берутся за ее ремонт и перепрошивку.

Во время эксплуатации разрешено заливать масло, только предназначенное для конкретной модели автомобиля. Достать его в небольших городах является проблемой. Заливание схожего по свойствам масла может вызвать усиленный износ и серьезные неисправности.

ВАРИАТОР (CVT)

По сути — был разработан очень давно (говорили про вариатор — в это статье), он позволяет без лишних устройств и деталей давать отличную разгонную динамику, сочетая в себе экономию топлива. Однако его — бояться. Ведь не смотря на всю его простоту в строении, отремонтировать возьмется не каждый автосервис. Хотя сейчас ситуация меняется. Этот тип — постоянно улучшается, модернизируется. Появляется все больше и больше специалистов в этой области. Конечно, с автоматом ему тягаться еще рано (АКПП доверяет больше производителей автомобилей), однако многие производители переходят на вариаторы именно из-за плавности хода, экономии топлива и динамических характеристик. Даже производители электромобили предпочитают именно эту трансмиссию (модели, где установлен один электродвигатель спереди), поэтому за этой трансмиссией будущее. Пусть даже он изменится до не узнаваемости.

Техническая часть

Вариатор, если капнуть в строение, устроен достаточно просто. Есть два вала, на них одеваются определенные конусы (или шкивы), кому как лучше слышать. Один вал подходит к двигателю (сейчас через гидротрасформатор), другой (через различные приводы) непосредственно к колесам.  Между ними находится связующее звено, обычно это ремень (например, на автомобилях НИССАН) или цепь (на АУДИ).

Конусы, которые имеются на валах, могут сдвигаться и раздвигаться, благодаря этому меняется их диаметр. Например — при старте, один вал имеет меньший диаметр, второй максимальный. Когда скорость средняя диаметры одинаковы, когда максимальная валы меняются размерами (один становится малым, второй — большим). Ремень или цепь, просто связывают их. НО на это связующее звено оказывается максимальная нагрузка.

Коротко о поломках

Как я писал сверху, вариатор простая трансмиссия, но достаточно требовательная к своему обслуживанию (особенно смазке). И его не так просто отремонтировать, не смотря на всю простоту, делать их (да даже банально поменять масло), берутся не все дилерские станции (я уже молчу о сторонних СТО), банально нет нормальных мастеров и знаний.

Про масло. Здесь оно специальное (на НИССАН NS-2, NS-3). Сейчас многие могут сказать что это и не масло вообще. Спокойно, масло, просто самое технологичное, даже лучше чем ATF жидкость на АКПП. Стоит оно дорого, поэтому многие экономят и не меняют его. НО так делать не стоит

  • Замена должна быть раз в 60-80 000 км. У вариатора также есть гидроблок, соленоиды, которые могут со временем забиваться. Давление в системе падает и от этого конусы будут плохо сдвигаться – раздвигаться. Также масло защищает и смазывает систему, но как понятно оно не вечно, и чтобы возобновить исходные характеристики его нужно заменить
  • Задиры конусов. Если не сменить смазку и желательно фильтр (который находится в поддоне), то конусы не будут эффективно сдавливать ремень, он начнет проскальзывать, появятся задиры на поверхности. Все это рано или поздно приведет к рывкам и толчкам, нормальной работы не будет

  • Разрушение ремня. Задиры могут спровоцировать и разрушение ремня или цепи, если она разлетится внутри. То может загубить все коробку, банально восстанавливать будет нечего.
  • Вообще стоит правильно ездить на вариаторе. Про это у меня есть отдельное видео и статья. Посмотрите, будет полезно.

Пару слов о ресурсе

Знаете если аккуратно ездить и не рвать эту трансмиссию, может проходить достаточно долго, 200 – 250 000 км не предел. Однако бывают и конструктивные просчеты, когда не ходит и 30 000 км (обычно бывает из-за ошибки прошивок).

Вся проблема вариатора, что это сложно-прогнозируемая трансмиссия, у кого-то 209 000 км и без проблем, а у кого-то и 30000 км и одни проблемы.

Плюсы и минусы вариатора

ПЛЮСЫ МИНУСЫ
Переключения. Практически неосязаемые (потому что их нет) Обслуживание. Дорогие расходники. Например, масло в нем 8 литров и стоит оно дороже чем ATF, примерно в два раза.
Динамика. Отличная, нет потерь на переключения передач Ремонт. Берутся не все компании, банально нет толковых мастеров и диагностики
Ресурс. Больше чем у оппонента Крутящий момент. Выдерживает ограниченный крутящий момент, на мощные моторы и тяжелые авто, поставить нельзя. Банально не выдержит ремень или цепь внутри
Управление. Такое же легкое и понятное как на АКПП Буксировать – нельзя. Чревато для ремня и конусов.
Температура. Практически не страшна, то есть зимой не замерзает Буксовать (долго) —  нельзя. Опять же пострадает ремень и конусы.
Пробки. Ведет себя отлично, никакого излишнего перегрева нет Перегрев. Нельзя перегревать, страдает много различных узлов внутри, начиная от гидроблока с соленоидами, заканчивая ремнем и конусами

Я думаю эта таблица будет вам полезна. Сейчас переходим к оппоненту.

Что лучше: автомат или вариатор

Однозначного вывода о том, какой тип трансмиссии лучше, сделать нельзя. АКПП и вариатор значительно различаются и в целом предназначены для различного типа автомобилей. Вариатор подходит для спокойного вождения, автомат более универсален. Он также достаточно комфортабелен, но позволяет ездить в спортивных режимах, буксировать прицепы, передвигаться по легкому бездорожью и т. д.

У обоих видов трансмиссий есть свои поклонники, и их аргументы звучат достаточно убедительно. Можно сказать, что для современного уровня технологий вариатор и коробка-автомат практически равны в своих преимуществах. Однако это относится только к АКПП с количеством передач не меньше 6 — старые добрые 4-ступенчатые автоматы уже значительно проигрывают современным вариаторам.

В целом сейчас на рынке установилось равновесие — вариаторы заняли свою нишу в виде семейных автомобилей и кроссоверов. Классические коробки-автомат хоть и уступили отдельный сегмент рынка вариаторам, прочно удерживают свою нишу, особенно в доле дорогих и спортивных автомобилей. Изменить ситуацию может дальнейшее совершенствование вариаторов — повышение надежности, увеличение ресурса и наделение способностью «переваривать» большой крутящий момент сделает их безусловным лидером среди различных видов трансмиссий.

Робот или АМТ

Преимущества:

  • Цена. АМТ отличается от вазовской «механики» только актуаторами фирмы ZF. Заводу такая автоматизация обходится не дороже 5 000 рублей, а доплата для покупателя Гранты Кросс — 25 тысяч. (Для сравнения: доплата за АКПП Hyundai Solaris — 40 000 р, за вариатор альянса Renault-Nissan — 61 000 р., за вариатор Весты — 90 000 р.)
  • КПД (коэффициент полезного действия) как у механической коробки передач: две цилиндрические зубчатые пары с­ъедают всего-навсего около 2% мощности (скорость, равно как и экономичность, у Гранты Кросс с «механикой» и «роботом» идентична).

Недостатки:

  • Страдают характеристики разгона: плюс 1,5 секунды в спурте до «сотни». Автоматика бережет ресурс трансмиссии.
  • Ползущий режим АМТ 2.0 лишь имитирует работу автомата, неминуемо поджигая при этом сцепление.
  • Расход топлива. В тесте оказалась прожорливее всех. Причина в том, что «робот» не спешит уходить на высшие передачи (это зависит от настройки).

АМТ 2.0 в паре с более мощным и моментным мотором 1.8 на Весте вызывала в основном позитивные эмоции. На Гранта Кросс «робот» по-прежнему ужасен. Роботизированная Гранта единственная в этой компании провалила соревнование по заезду на бордюр (не заехала на него задним ходом).

Не зря от «роботов» с одним сцеплением за последнее десятилетие отказались практически все производители.

Почему его все боятся?

Все проблемы вариатора из-за неправильного обслуживания. Вариатор очень требователен к замене масла. Некоторые меняют масло на 30 тыс. некоторые при 50 тыс.  У вариатора 2 фильтра: тонкой и грубой очистки, при замене масла нужно менять или чистить фильтры, также промывать сам вариатор.

Что происходит если вы не меняете масло при пробеге в 60 тыс. км. У вас забиваются фильтры, в гидроблоке очень много мелких каналов, которые также легко забиваются отложениями и стружкой. Масляный насос не может выдавать нормальное давление на вал вариатора. Вал не может достаточно сжать ремень и на чашках появляются задиры. Если не поменять масло, стружки становиться еще больше. В один прекрасный момент задиры становиться настолько большими, что они начинают изнашивать ремень и он рвется. Так как скорость вращения ремня огромная, то разбиваются все внутренние части, а в некоторых случаях и сам корпус. Вариатор мгновенно выходит из строя.

У вариаторов стоят датчики старения масла. Они считают пробег вариатора, при замене масла не стоит их сбрасывать. Так как при обслуживании или ремонте мастер через сканер сможет определить истинное состояние агрегата и отталкиваясь от этих показаний принимает решение по ремонту.

В данной коробке очень сложная электроника, соотношение 50 на 50 Электроника управляет гидроблоками, расширением валов, нагнетанием масла и соответственно также «глючит», особенно на современных вариаторах. Иногда вариатор переходит в аварийный режим из-за электроники, заменив прошивку, все встает на свои места.

При идеальном обслуживании ремень изнашивается примерно к 150 тысячам. Некоторые производители рекомендуют, менять его еще чаще.

Типичные поломки

В большинстве случаев вариатор уходит на покой, когда
заканчивается ресурс его основных трущихся элементов: ремень+конусы. Обычно это
происходит по следующему сценарию. Ремешок проскакивает, стачиваются
поверхности, затем образовавшая стружка несется по каналам и уничтожает всё на
своем пути: маслонасос, подшипники, редукционный клапан, гидроблок,
гидротрансформатор и т.д, что ещё сильнее вынуждает ремень буксовать.

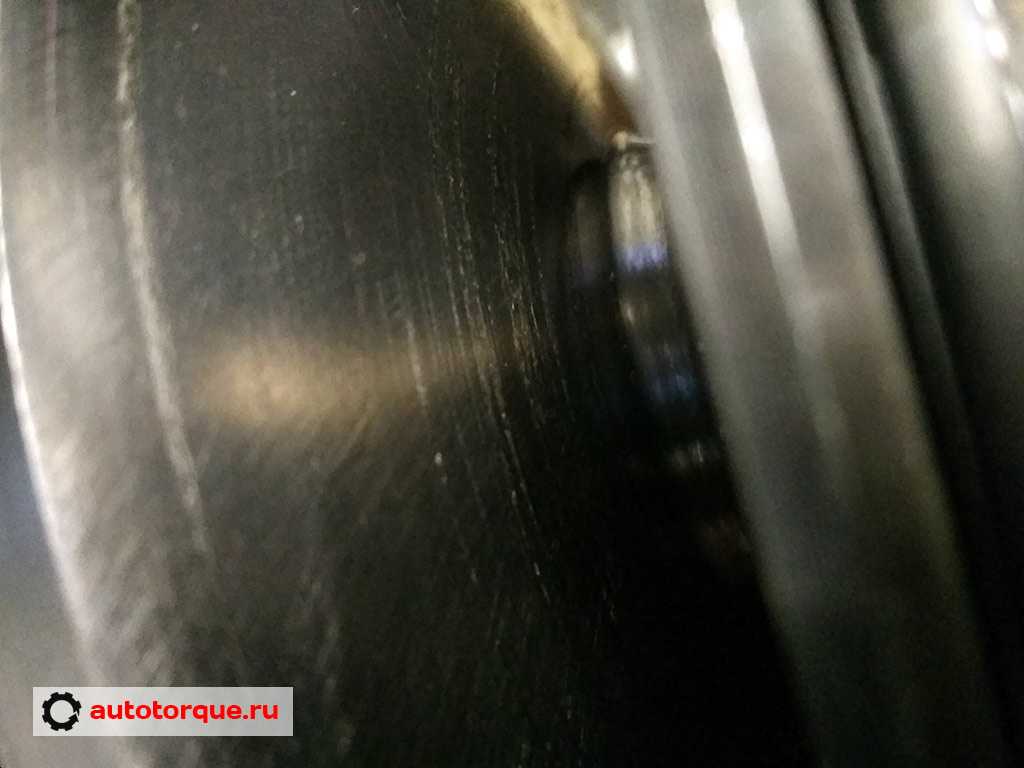

Задиры на конусах

Ещё одна частая проблема – перегрев. Обычно всё проходит не
так страшно, так как коробка отслеживает температуру масла и предупреждает
водителя о том, что нужно снизить скорость. Другое дело – не все делают, что требуется.

Бывают, конечно и частные проблемы в роде отказа только
насоса или только подшипников конусов, но реже. Обычно дело в стружке, а
стружка сами знаете откуда. Стоит понимать, что любая «болезнь» всегда
прогрессирует, пока машина не уйдет в аварийный режим и не будет обездвижена.

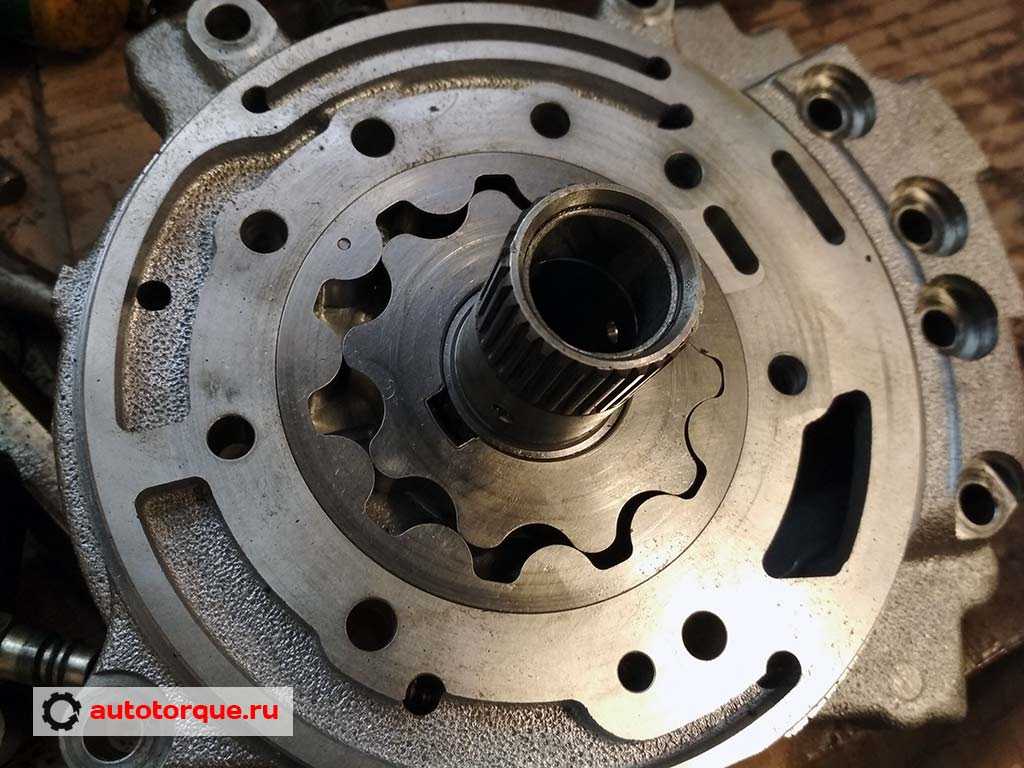

Масляный насос вариатора Jatco

Самое
страшное, чего стоит опасаться, так это обрыв ремня. Обычно после такого сильно
повреждаются практически все узлы, включая сам корпус трансмиссии, а это уже
замена всей коробки целиком.

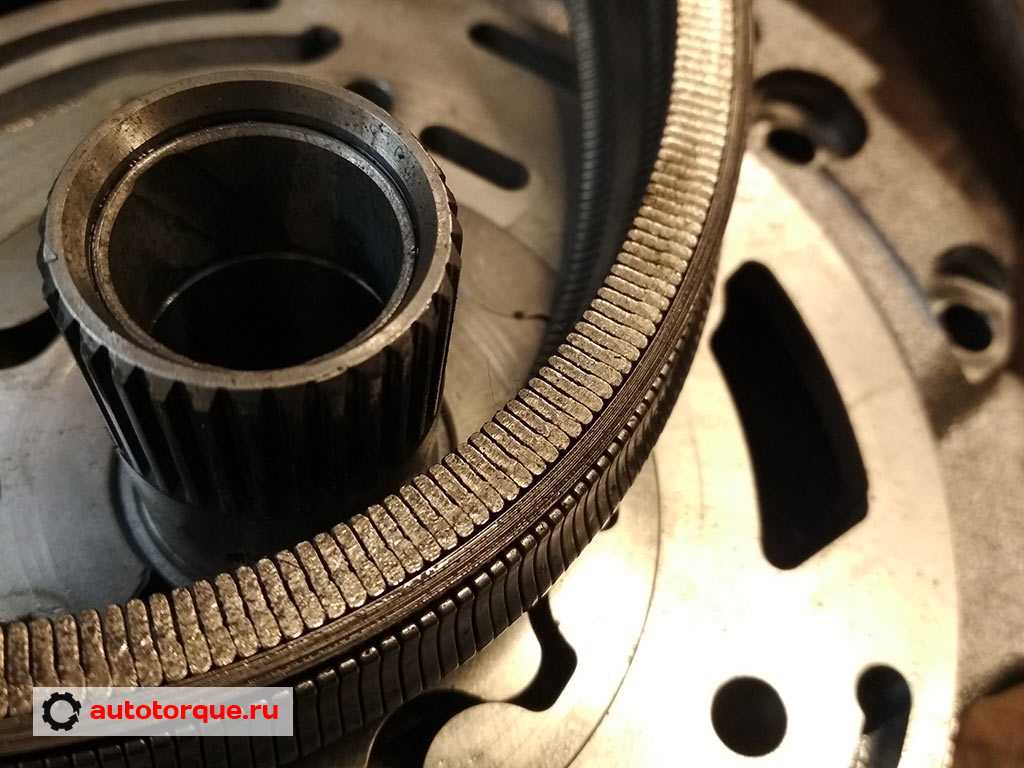

Изношенный ремень вариатора

Недостатки автомата

Разница между АКПП и вариатором позволяет выделить следующие минусы классического автомата:

  • плохая динамика разгона;
  • высокий расход топлива, так как много энергии теряется в передаче усилия через трансмиссионную жидкость;
  • в движении заметны толчки, при этом чем изношенней коробка, тем сильнее рывки.

При выборе автомат или вариатор следует учитывать, что АКПП требует заливать объем масла, значительно больший чем CVT. Заменять трансмиссионную жидкость необходимо регулярно, что вносит определенные финансовые расходы на содержание автомата. При подгорании фрикционов весь объем трансмиссионки также подлежит замене.

Какие пробеги критичны

Во многом надежность того или иного вариатора будет зависеть
больше от манеры езды и добросовестности обслуживания, однако кое-какие
усреднённые значения отследить можно. К примеру, неплохим ресурсом отличились
«цепные» трансмиссии Multitronic
и Lineatronic в исполнении Volkswagen и Subaru
соответственно. Средний срок службы этих коробок около 250 000 км.

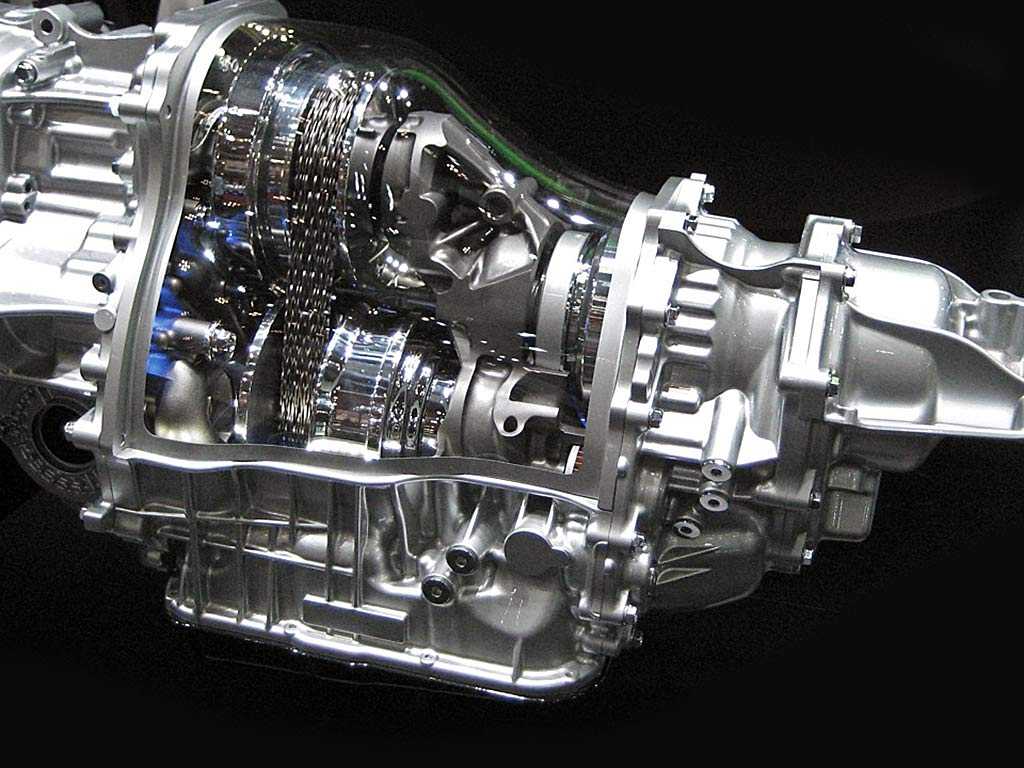

Вариатор Lineatronic

Чуть меньше ходят японские вариаторы Aisin, которые постепенно захватывают
модельный ряд Toyota,
оставив временное право для существования традиционных АКПП только на тяжелых
внедорожниках. Самая популярная версия Aisin K111 служит примерно 230 ткм.

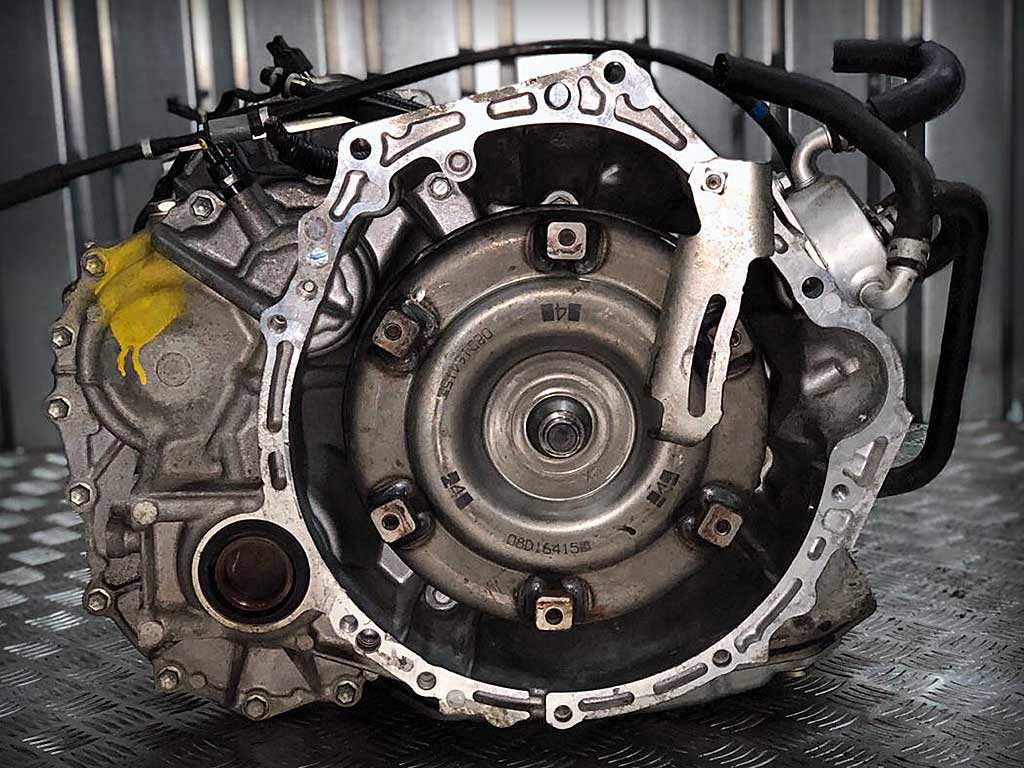

Aisin K111

Продукция компании Jatco (Nissan) в мире самая популярная. Их вариаторы разошлись тиражом
более миллиона и устанавливаются на Nissan, Mitsubishi,
Dodge, Peugeot, Citroen и
некоторые другие марки. Они менее ресурсные. Если взять их самую массовую
версию JF011E, то последние её
модификации в среднем проезжают 180 ткм, а вот у её последователя JF015E эта отметка скатилась до 150 ткм, хотя
по поведенческим показателям эту коробку можно перепутать с традиционным
автоматом. Получилось что-то типа «шаг вперёд и два – назад».

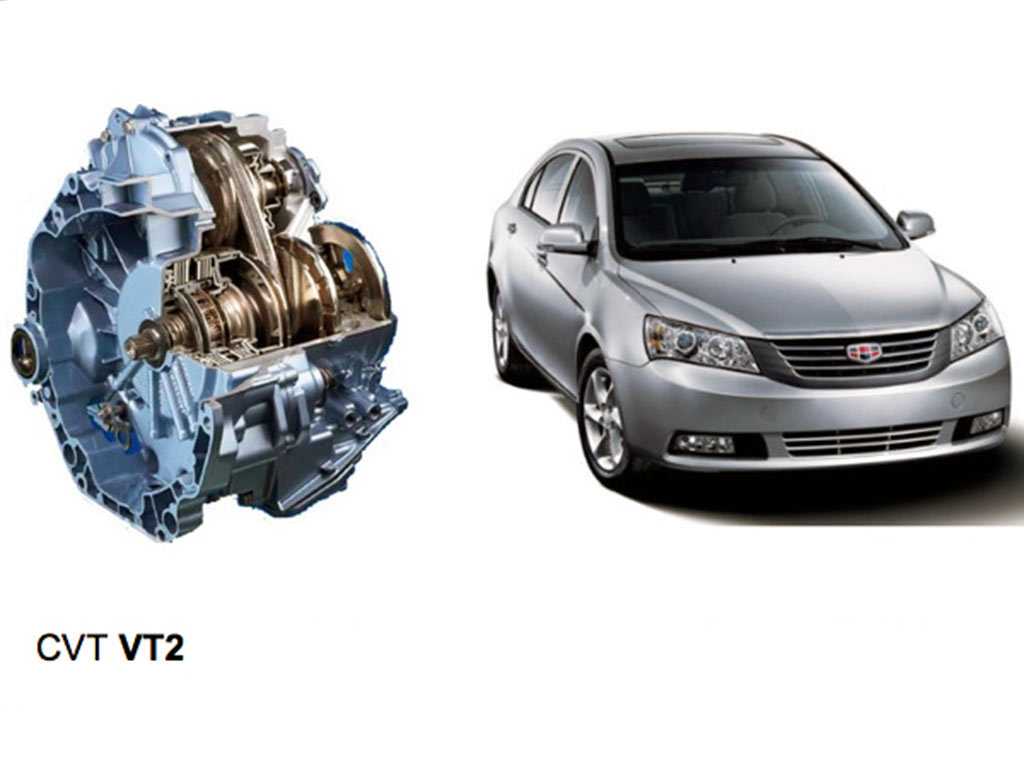

Бельгийские коробки VT2, устанавливаемые на китайские автомобили Geely, заканчивают список скромным
показателем в 100 ткм. Хотя, особо аккуратные владельцы говорят, что вариатор
не так плох, если сильно не нагружать трансмиссию и вовремя менять масло.

Стоит также отметить, что срок жизни одного и того же вариатора, установленного на разные модели, может отличаться в зависимости от поправок производителя. К примеру, агрегат Jatco JF011E на Mitsubishi Outlander 3 служит гораздо меньше, чем на предыдущем поколении Аулендеров или в сравнении с той же коробкой на Nissan Qashqai.

Устройство вариаторной коробки передач и принцип её работы

Принцип работы коробки передач вариатора основан на плавном изменении передаточного числа в зависимости от внешних условий. Устройство вариатора клиноременной конструкции предполагает изменение диаметра шкивов. Конструктивно это реализуется путем схождения и расхождения двух конусов, насаженных на вал. Основными факторами, определяющими диаметр шкива в точке соприкосновения, являются нагрузка и скорость.

Вариатор с клиноременной конструкцией включает в себя несколько основных частей:

  • Система сцепления. В первых бесступенчатых трансмиссиях для подсоединения к силовому агрегату применялся гидротрансформатор, аналогичный применяемому в АКПП. В последующем автопроизводители стали экспериментировать с центробежными и электромагнитными муфтами, позволяющими повысить КПД передачи.
  • Валы с насаженными конусами переменного диаметра. Работают под высокой нагрузкой, поэтому изготавливаются из высокопрочной стали.

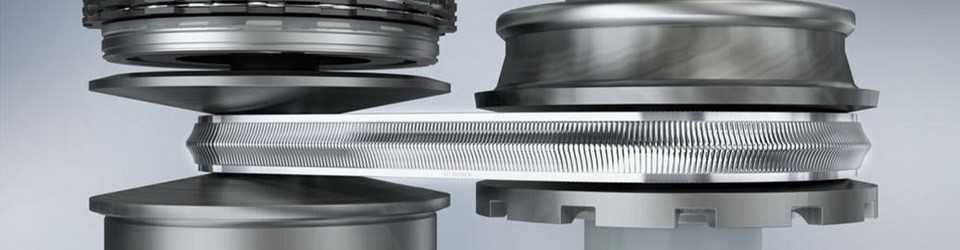

Рис. — «Клиноременная передача»

  • Ремень или цепь. Служит для передачи усилия между шкивами. Изготавливается из металлических лент, соединенных специальными фасонными частями.
  • Трансмиссионная жидкость. Обычное масло для автоматических КПП автопроизводители применять не рекомендуют. Для авто с вариатором выпускаются специальные смазки (например, DiaQueen CVT, применяемая для Митсубиси).

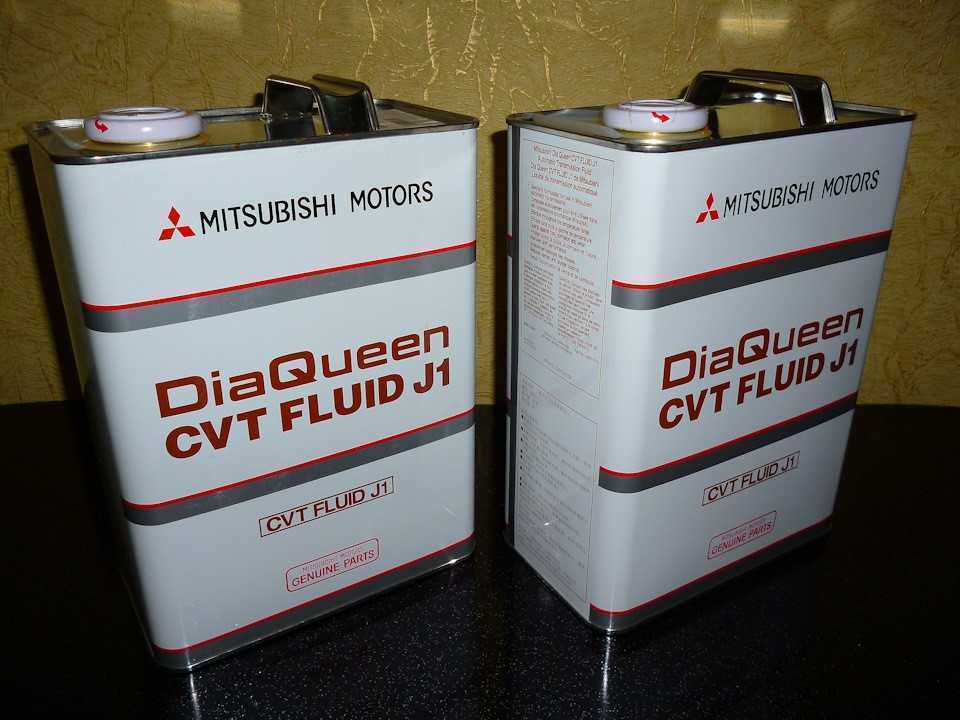

Рис. — «Оригинальное масло в CVT»

  • Гидроблок. Служит для направления подачи масла в требуемый канал. Нагнетание смазки происходит при помощи масляного насоса.

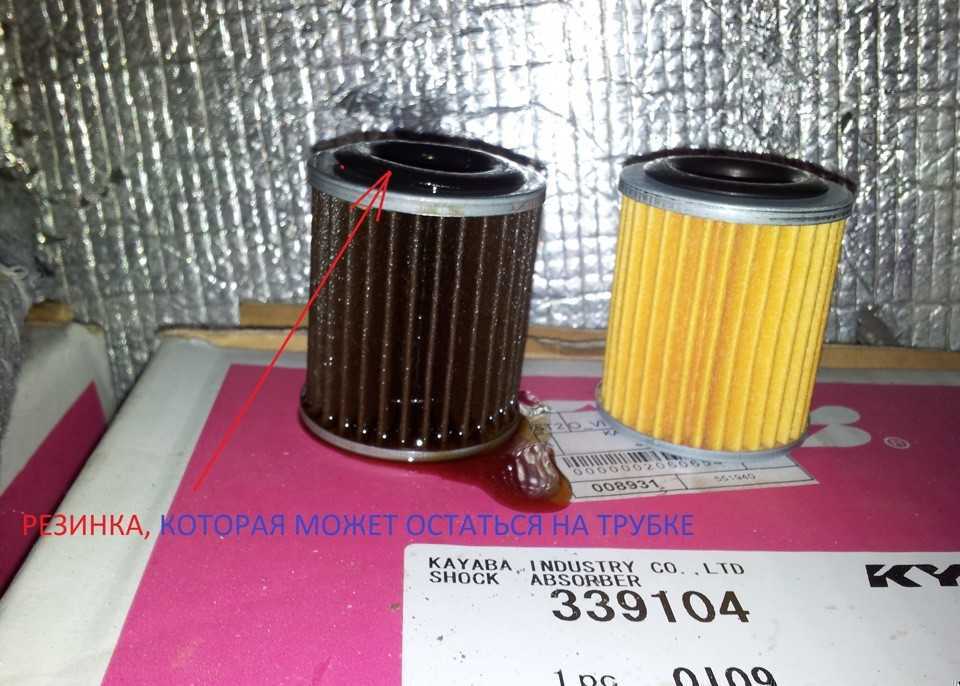

  • Фильтры. Как правило их несколько: грубой и тонкой очистки масла, а также пара магнитов, улавливающих мелкую металлическую крошку. Фильтры могут устанавливаться как внутри вариатора, так и за пределами его корпуса.

Рис. — «Фильтры тонкой очистки масла»

  • Радиатор. Вариаторная коробка работает с большим нагревом, чем автомат. Поэтому для предотвращения термического разрушения масла и его присадок требуется охлаждение с помощью радиатора.
  • Электронный блок управления. Алгоритмы выбора оптимального передаточного числа и подача команд для управления вариатором возложены на электронику бесступенчатой трансмиссии. Она поддерживает постоянную связь с главным модулем ЭБУ, обрабатывает информацию, поступающую от датчиков. Располагаться блок управления вариатором может как в корпусе самого вариатора, так и за его пределами.

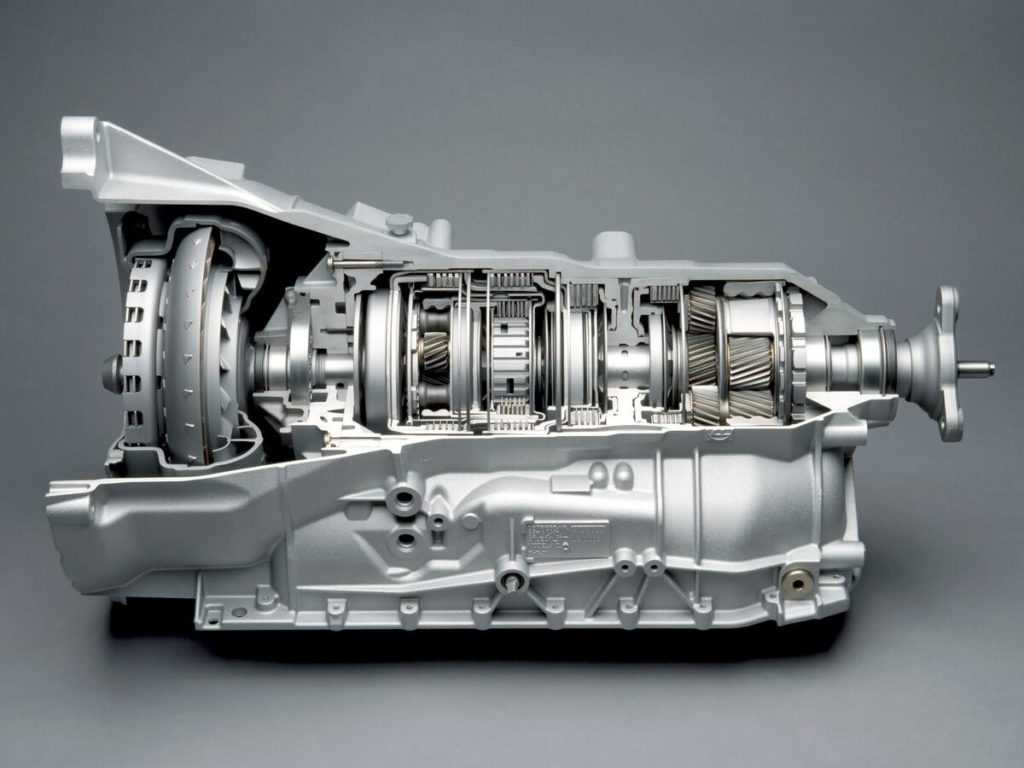

Старая добрая гидромеханическая коробка передач

Примеры использования: практически весь модельный ряд корейских и американских брендов, а также относительно мощные автомобили других производителей. Представляет собой ступенчатую планетарную коробку передач, соединенную с двигателем через гидротрансформатор. Выбор и переключение планетарных рядов раньше осуществлялись гидромеханически, а сейчас вездесущая электроника вместе с системой управления двигателем определяет, на какой передаче следует работать силовому агрегату в данный момент. Число ступеней постоянно увеличивается, достигая девяти на самых дорогих автомобилях.

Принцип работы вариатора

Вариатор был изобретен давно. Описание основных принципов его работы встречается еще в записках Леонардо да Винчи, датированных концом пятнадцатого века. Первые автомобили с вариатором появились в пятидесятых годах прошлого столетия. Это были малолитражки DAF. Затем этой трансмиссией стали оснащать некоторые модели Volvo. Но широкого распространения в то время вариатор так и не получил. И лишь в наши дни разработчики вновь стали развивать и активно внедрять в производство этот вид трансмиссии.

Принцип работы вариатора или CVT(аббревиатура от английского continuously variable transmission) в корне отличается от классической механики и автомата. В нем не происходит фиксированного переключения передач. Переключение скоростей с первой на вторую и т.д. отсутствует. Передаточное отношение с вала двигателя на привод колес изменяется плавно по мере разгона или замедления автомобиля. Современные автомобили оснащают тороидальными, цепными и клиноременными вариаторами. Наиболее распространен последний тип трансмиссии.

Рассмотрим принцип работы вариатора с клиноременной передачей

Сдвижение конусообразных половинок шкива приводит к выталкиванию ремня к внешнему диаметру, а раздвижение к перемещению в сторону оси

Основу клиноременного вариатора составляют два шкива. Каждый шкив состоит из пары конусов, обращенных вершинами друг к другу. Сдвигание и раздвигание конусов позволяет изменять диаметр шкива. Шкивы соединены клиновидным ремнем. Сдвижение конусообразных половинок шкива приводит к выталкиванию ремня к внешнему диаметру, а раздвижение к перемещению в сторону оси. Таким образом, плавно изменяется радиус, по которому работает ремень – от  меньшего к большему и наоборот. Соответственно меняется и передаточное отношение двигатель – привод. Если ведущий и ведомый шкивы находятся в промежуточном положении (диаметры шкивов равны), передача становится прямой – частота оборотов вала двигателя равна частоте оборотов привода.

Для трогания машины с места предусмотрено обычное сцепление или гидротрансформатор, который блокируется после начала движения. Дисками шкивов управляет электронная система, состоящая из сервопривода, датчиков и блока управления.

Важную роль в работе данной трансмиссии играет такая деталь, как ремень вариатора. Очевидно, что обычный прорезиненный ремень, из тех, что используют в приводах кондиционера или генератора, сюда не подойдет. Он не выдержит нагрузок, возникающих при передаче вращающего момента в вариаторе, и быстро износится. Поэтому клиновидный ремень вариатора имеет довольно сложное строение. Это может быть стальная лента с особым покрытием или совокупность тросов, на которые нанизано множество стальных пластинок трапецеидальной формы.

Ремень вариатора

В автомобилях марки Audi устанавливают вариаторы с ремнем, выполненным в виде широкой стальной цепи. Для смазки цепи применяют специальную жидкость. При сильном давлении в местах соприкосновения цепи со шкивом она меняет свое состояние. Это позволяет цепи передавать большие усилия без проскальзывания.

Подводя итоги

Автоматические коробки, в том числе и вариаторы, намного упрощают жизнь автолюбителя. Управление транспортным средством не вызывает особых затруднений. Автомат и вариатор помогают держать авто под контролем в любых условиях. У каждого варианта есть свои плюсы и минусы.

Сравнительная таблица

Критерий оценки Автомат Вариатор
Гарантийный срок службы (при условии соблюдений рекомендаций производителя) До 150 000 км До 100 000 км
Цена комплектации Дороже Дешевле
Расход топлива Возрастает на 10–15% Оптимальный
Обслуживание (замена трансмиссионной жидкости, фильтров), ремонт Дешевле Дороже
Динамичность Наблюдается подёргивание при разгоне Плавный стабильный разгон, без провалов
Условия эксплуатации Можно использовать:
  • при буксировке,
  • езде с прицепом
Подходит для обычной езды по городу

Итак, если вы планируете ездить только по городским дорогам, не таскать за автомобилем прицеп, то оптимальным для вас будет автомобиль с вариатором. При правильной эксплуатации, замене жидкости в коробке и фильтра вовремя,= он прослужит долго. Для любителей спортивной езды более подходящие варианты: автомат или механика.

Оставляйте свои впечатления от управления автомобилями с разными типами коробок переключения передач. Это будет полезно другим читателям и поможет им определиться с выбором типа КПП.

Главная →

Устройство → Трансмиссия (коробка передач) →

Делаем выводы

В чем же отличия вариатора от робота, и какая из этих коробок передач все же лучше? Вариатор является разновидностью автоматической коробки передач, а робот – все же ближе к механике. Именно исходя из этого стоит делать выбор в пользу той или иной коробки передач.

Предпочтения в выборе коробки передач обычно исходят от самого водителя и основаны на его требованиях к автомобилю, а также на его манере управления. Вам важны комфортные условия движения? Тогда выбирайте вариатор. В приоритете надежность и возможность езды в тяжелых дорожных условиях? Ваш выбор – определенно робот.

Выбирая автомобиль, водитель должен лично «опробовать» оба варианта коробок.  Следует помнить, что как робот, так и вариатор имеют свои преимущества и недостатки. Определиться с выбором поможет и цель, для которой планируется использовать автомобиль. В городском спокойном ритме вариатор будет предпочтительней робота, который просто не “выживет” в бесконечных пробках. За городом, в тяжелых дорожных условиях, при езде на высоких скоростях или при спортивной езде предпочтительнее будет робот.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
