Как устроена система охлаждения автомобиля?

Функционал охлаждающей системы

Итак, функции данной системы можно свести к следующему:

• принудительный отвод излишнего тепла;
• поддержание оптимального температурного режима;
• ускоренный прогрев мотора, благодаря чему его работа становится эффективнее;
• охлаждение нагретых выпускных газов;
• снижение температуры воздуха для турбонаддува;
• подогрев воздуха внутри салона.

Чаще всего система охлаждения бывает жидкостного принципа действия — это предполагает рабочую жидкость или просто воду, которая нужна для отведения лишнего тепла. В качестве такой жидкости сейчас используются различные антифризы и тосолы (разновидность антифриза). Вода применяется гораздо реже по причине замерзания в морозную погоду. Бывают еще воздушные системы — достаточно вспомнить автомобили «Запорожец» с постоянной проблемой перегрева движка летом или при движении в горной местности. Но они с успехом продолжают применяться на мотоциклах, скутерах, мопедах и других видах транспорта.

Можно ли смешивать различные антифризы?

Существует три типа охлаждающих жидкостей, и их смешивание может привести к дорогостоящим проблемам. Все они делают одно и то же — остаются в жидком состоянии при экстремально низких температурах, сопротивляются кипению при более высоких температурах, смазывают движущиеся части и противостоят коррозии. И хотя традиционный этилен-гликолевый теплоноситель по-прежнему имеет зеленый цвет, два других типа антифриза (технология с использованием органической кислоты) и гибридный — различаются по оттенку от розовато-оранжевого до красновато-фиолетового.

Смешивание зеленого с любым другим антифризом может вызвать химические реакции, приводящие к накоплению осадка, который может ограничить поток охлаждающей жидкости, а это приведет к перегреванию двигателя. При этом старые двигатели, которые все еще используют большое количество латуни в конструкции радиатора и сердечника нагревателя, выигрывают от использования зеленой охлаждающей жидкости, в то время как более новым автомобилям с достаточным количеством алюминиевых деталей требуется защита от коррозии, присутствующая в смесях OAT или HOAT.

Источник

Доработка системы охлаждения автомобиля «Лада Калина»

Учитывая тот факт, что у владельцев «Калины» такая проблема не редкость, можно предположить, что это просчёт тольяттинских инженеров. Исправлять данную неточность разработки придётся владельцу.

1. Сливаем ОЖ.
2. Демонтируем и устанавливаем заглушку на широкий патрубок, который подсоединяется к нижней части расширительного бачка.
3. В нижний шланг печки устанавливаем тройник.
4. Устанавливаем подходящий по размеру шланг, который одним своим концом присоединяется к тройнику, а вторым – к нижней части расширительного бачка.
5. Устанавливаем заглушку в обратную магистраль подогрева дроссельной заслонки, а на её место устанавливаем дополнительный шланг.
6. В верхней части расширительного бачка необходимо установить дополнительный штуцер, к которому нужно прикрепить патрубок для подогрева дроссельной заслонки. Также существует вариант, который не требует врезания дополнительного штуцера. Для этого нужно соединить новую магистраль с верхним патрубком расширительного бачка посредством тройника.
7. Заливаем ОЖ немного выше максимальной отметки, заводим мотор и прогреваем до включения вентилятора.
8. Выгоняем воздух из системы, продавливая все магистрали, и при необходимости доливаем ОЖ до уровня.

Данный вариант доработки будет препятствовать образованию воздушной пробки, а при попадании воздуха в ходе планового ремонта его удаление не составит особого труда. После проведения такой модернизации возможен небольшой негативный эффект в виде долгого прогрева мотора. Но несомненными плюсами станут хорошо греющая печка и отсутствие воздушных пробок.

Принципы построения систем охлаждения

Снижение эффективности работы системы охлаждения приводит к увеличению температуры поршней, уменьшению зазоров между поршнем и цилиндром. Тепловые зазоры уменьшаются до нуля. Поршень задевает за стенки цилиндра, образуются задиры, перегретое масло теряет смазочные свойства и масляная плёнка разрывается. Такой режим работы может привести к заклиниванию двигателя. Перегрев сопровождается неравномерным расширением головки блока, болтов крепления, блока двигателя и пр. В дальнейшем разрушение двигателя неизбежно: трещины в головке блока, деформация плоскостей стыка головки и самого блока цилиндров, образуются трещины сёдел клапанов и т.п. — неприятно даже перечислял, всё это, поэтому лучше до этого не доводить!

Система охлаждения двигателя и масла призвана не допустить подобного развития событий, но для того, чтобы система справилась с поставленными задачами, необходимо использовать качественную охлаждающую жидкость (ОЖ). Низкозамерзающие ОЖ называют антифризами — от английского слова «antifreeze». Ранее ОЖ приготовляли на основе водных растворов одноатомных спиртов, гликолей, глицерина и неорганических солей. В настоящее время предпочтение отдано моноэтиленгликолю — бесцветной сиропообразной жидкости с плотностью примерно 1,112 г\см2 и температурой кипения 198 гр. Задача ОЖ не только охлаждать двигатель, но и не кипеть во всём диапазоне температур работы двигателя и его компонентов, иметь высокую теплоёмкость и теплопроводность, не пениться, не оказывать вредного воздействия на патрубки и уплотнения, обладать смазывающими и антикоррозийными свойствами.

В 70 х годах выпускался антифриз на основе водного раствора моноэтиленгликоля с температурой начала кристаллизации — 40 гр. Он не требовал разбавление водой при добавлении в систему охлаждения. Этот препарат получил название ТОСОЛ — по названию лаборатории «Технология Органического Синтеза». Т.к. название не запатентовано, то ТОСОЛом называют готовый к применению продукт, а «антифризом» — концентрированный раствор (хотя ТОСОЛ тоже антифриз).

Готовые антифризы окрашивают для безопасности и выбирают броские цвета: синий, зелёный, красный. В процессе эксплуатации антифриз теряет полезные свойства — снижаются антикоррозийные свойства, возрастает склонность к пенообразованию. Срок службы отечественных ОЖ от 2 до 5 лет, импортных 5-7 лет.

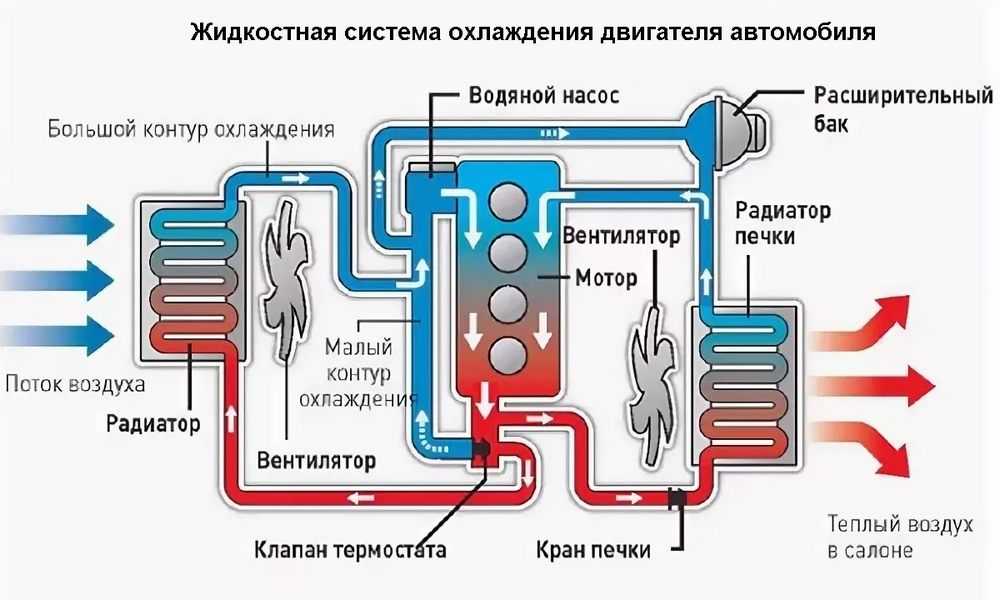

На рисунке, приведённом ниже, изображена схема системы охлаждения автомобиля. Ничего особенного или сложного в системе охлаждения нет и тем не менее…

При пуске двигателя начинает вращаться помпа (водяной насос). Привод помпы может иметь свой шкивок, приводимый во вращение ремнем вспомогательного оборудования или приводиться вращением ремня ГРМ. В системе охлаждения находится крыльчатка, которая вращаясь, приводит в движение охлаждающую жидкость. Для быстрого прогрева двигателя система «закорочена», т.е. термостат закрыт и не пропускает жидкость в радиатор охлаждения. По мере роста температуры охлаждающей жидкости открывается термостат, переводя систему в другое состояние, когда охлаждающая жидкость проходит по длинному пути — через радиатор системы охлаждения (короткий путь перекрыт термостатом). Термостаты имеют различные характеристики открытия. Обычно на кромке нанесена температура открытия. Наверное не стоит объяснять устройство радиатора. В нижней части радиатора установлен датчик включения вентилятора. Если температура охлаждающей жидкости достигнет определённой величины — датчик замкнётся, а т.к. электрически он соединён на разрыв цепи питания электровентилятора, то при замыкании — должен включиться вентилятор системы охлаждения. По мере остывания охлаждающей жидкости — вентилятор выключается, а термостат перекрывает длинный путь на короткий. Всё просто, но не очень…

Такая схема является основой, но жизнь не стоит на месте и различные производители усовершенствуют системы охлаждения. На некоторых автомобилях Вы не найдёте датчика включения вентилятора системы охлаждения, т.к. вентилятор включается от ЭБУ двигателем в зависимости от показаний датчика температуры охлаждающей жидкости

Стоит обратить внимание на ситуацию, при которой при вклинении зажигания — сразу включается вентилятор системы охлаждения. Или неисправен датчик температуры, или повреждены его цепи, или неисправен сам ЭБУ двигателем — он «не видит» температуру двигателя и на всякий случай включает сразу вентилятор

На некоторых а\м на пути к отопителю установлены специальные электроклапана, разрешающие или перекрывающие путь охлаждающей жидкости (БМВ, МЕРСЕДЕС). Такие клапана иногда «помогают» системе охлаждения выйти из строя.

Устройство системы охлаждения двигателя

В настоящее время в подавляющем большинстве легковых и грузовых транспортных средств установлена жидкостная (или водяная) система охлаждения закрытого типа. Это обусловлено тем, что она позволяет добиться равномерного и достаточно быстрого охлаждения цилиндроблока, при этом не производит сильного шума. Рассмотрим устройство узла на ее примере.

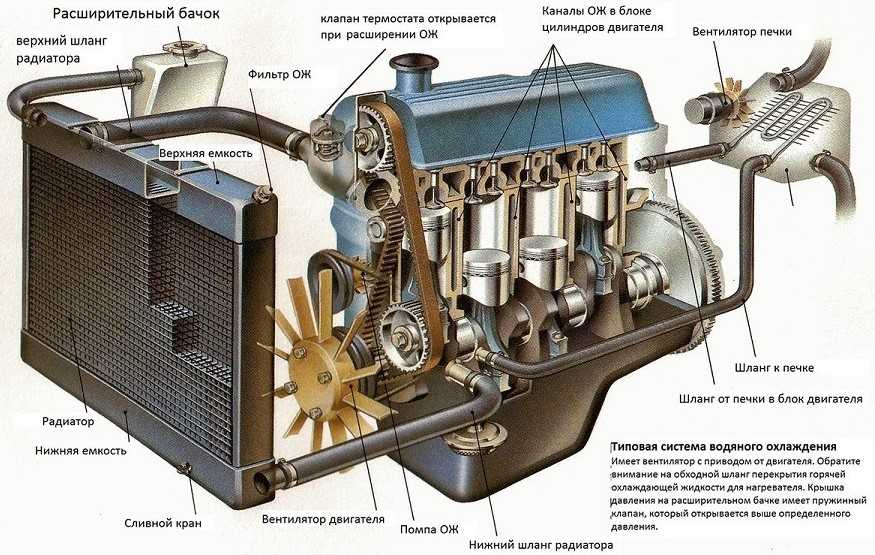

Она состоит из следующих элементов:

• радиатор для хладагента;
• радиатор для масла (присутствует не на всех моделях);
• теплообменник;
• вентилятор;
• насос;
• расширительный бачок;
• термостат;
• система шлангов и патрубков.

Рубашка цилиндров также является составной частью узла.

Основная задача радиатора – понижение температуры жидкости, которая циркулирует по контуру узла. Для этого он имеет трубчатое устройство, которое существенно облегчает отдачу тепла.

Масляный радиатор используется для понижения температуры масла в автомобильной системе смазки. Дело в том, что во время работы оно тоже достаточно сильно нагревается. Это обусловлено интенсивным трением смазываемых деталей, а также поступлением тепла от цилиндров.

Теплообменник используется для нагрева воздуха, который через него проходит. Это необходимо для запуска двигателя в холодное время года.

Вентилятор при необходимости нагнетает воздушный поток на радиатор, тем самым делая его прохождение (а значит, и охлаждение) более интенсивным. Устройство приводится в движение коленвалом или сцеплением.

Насос обеспечивает стабильную циркуляцию жидкости в системе, поддерживая ее давление на одном и том же уровне. Он вращается за счет подключения к коленчатому валу.

Расширительный бачок нужен на случай, если объем жидкости существенно возрастет в результате ее нагрева. Это устройство предотвращает повышение давления в патрубках, тем самым не допуская нарушения их целостности и утечку.

Термостат определяет количество охладителя в зависимости от степени его нагрева. Его основное назначение – регулировка температуры в целях ее поддержания на одном и том же уровне. На современных моделях транспортных средств вместо термостата стоит температурный датчик, который передает информацию на ЭБУ. Он, в свою очередь, вычисляет необходимые давление и температуру и подает соответствующие команды на клапаны.

Патрубки и шланги служат для соединения между собой всех остальных составных элементов системы. Именно по ним циркулирует охладитель по пути от одной детали к другой.

Также на некоторых ДВС присутствует дополнительная система. Она помогает избежать перегрева, когда мотор длительное время работает вхолостую. Чаще всего ее устанавливают на пожарные машины, бетономешалки и другой транспорт специального назначения.

Отопитель салона

Смотреть галерею

Это самая важная часть, если смотреть с точки зрения водителя и пассажиров. От эффективности работы печки зависит комфорт при езде в зимнее время года. Отопитель входит в схему циркуляции охлаждающей жидкости и состоит из таких компонентов:

1. Электродвигатель с крыльчаткой. Включается он по специальной схеме, в которой имеется постоянный резистор – он позволяет менять частоту вращения крыльчатки.
2. Радиатор – это элемент, по которому проходит горячий антифриз.
3. Кран – предназначен для открывания и закрывания подачи антифриза внутрь радиатора.
4. Система воздуховодов позволяет направлять горячий воздух в нужном направлении.

Схема циркуляции охлаждающей жидкости по системе такая, что при закрывании всего одного входа в радиатор горячий антифриз никаким образом в него не попадет. Существуют автомобили, в которых кран печки отсутствует – внутри радиатора всегда находится горячий антифриз. А в летнее время просто закрываются воздуховоды и тепло в салон не подается.

Воздушная система охлаждения

Моторами воздушного охлаждения оснащались транспортные средства в 50-70 годах прошлого века. Типичными представителями таких автомобилей являются «Запорожец» или FIAT 500. Сейчас моторы с воздушным охлаждением в автомобилестроении практически не встречаются.

Конструкция и принцип действия

Конструктивно система принудительного воздушного охлаждения монтируется в подкапотном пространстве транспортного средства и состоит из:

• отсасывающего или нагнетающего вентилятора;
• направляющих ребер рубашки охлаждения двигателя;
• органов управления (дроссельные заслонки, управляющие подачей воздуха или муфта, регулирующая частоту вращения вентилятора в автоматическом режиме);
• температурного датчика, установленного в силовом агрегате;
• контрольного прибора, выведенного на приборную панель в салоне автомобиля.

Охлаждение мотора осуществляется встречным холодным воздухом. Для усиления его потока чаще всего используют вентилятор нагнетающего типа. Он усиливает поток холодного плотного воздуха и обеспечивает его подачу в больших количествах при малых энергетических затратах.

Отсасывающий вентилятор требует больших затрат мощности, однако обеспечивает более равномерный отвод тепла от деталей силового агрегата.

Достоинства и недостатки

Моторы с принудительным воздушным охлаждением отличаются:

• простотой конструкции;
• низкими требованиями к изменению температуры окружающей среды;
• небольшим весом;
• несложным техническим обслуживанием.

К недостаткам системы воздушного охлаждения относят:

• большую потерю мощности мотора, которая расходуется на обеспечение работы вентилятора;
• высокий уровень шума во время работы вентилятора;
• недостаточное охлаждение отдельных элементов двигателя из-за неравномерного обдува;
• невозможность использования излишков тепла для обогрева салона.

Чем и как промыть систему охлаждения двигателя от масла?

Добрый день. Сегодня мы поговорим про то как промыть систему охлаждения двигателя от масла? Это особенно актуально для автомобилей оборудованных АКПП и масляно-тосольными теплообменниками, так как в них риск попадания масла в антифриз значительно выше. В статье рассмотрены работающие методы промывки, и популярные заблуждения.

Статья написана на основании собственного опыта! Все советы в статье проверены на практике!

Главная проблема при попадании масла в охлаждающую жидкость – образование эмульсии.

Выглядит она вот так:

Основная сложность с эмульсией – она забивает все шланги, патрубки, и двигатель начинает перегреваться. Т.е. она и течет очень медленно и тепло не отводит, и вымыть её довольно трудно.

Неработающие способы промывки системы охлаждения от масла (популярные заблуждения).

Промывка системы охлаждения большим количеством проточной воды.

Мы привезли радиатор в сад и промывали его обратным потоком, водой из скважины. Ничего это не дало, крупные капли масла водой выгоняет, но эмульсия на стенках не смывается, (холодная вода не может её размягчить). Нужно не одну тонну очень горячей воды чтобы промыть полностью систему охлаждения от эмульсии.

Горячая вода это ДОРОГО, не у каждого есть доступ к безлимитной халявой горячей воде, соответственно пишем в нерабочие методы.

Промывка системы охлаждения молочной сывороткой.

Этот метод я вычитал на страницах интернета и решил его проверить.

Методика промывки следующая – сливаем всю жидкость из системы охлаждения и заменяем её на молочную сыворотку, в теплое время года катаемся 2-3 дня, сливаем выворотку, промываем на 2-3 раза холодной водой и заливаем антифриз.

Молочная сыворотка свободно продается в отделах молочной продукции.

Этот метод мы проверяли после того как больше 10 раз промывали систему охлаждения водой, а радиатор промывался обратным потоком.

Метод тоже записываем в нерабочие! Нет, сыворотка слилась черной и какую-то грязь она вымыла, но эмульсию она отмывает ничуть не лучше воды!

Частично работающие методы промывки системы охлаждения.

Промывка системы охлаждения посудомоющим средством ФЕЙРИ.

Методика промывки следующая – заливаем моющее средство (примерно стакан на 10 литров), прогреваем двигатель до рабочей температуры и сливаем всю жидкость из системы.

При необходимости повторяем.

По окончании промывки 2-3 раза промываем систему охлаждения водой, все сливаем и заливаем антифриз.

Метод частично рабочий Моющее средство действительно частично снимает масляную эмульсию, но отваливается она довольно крупными кусками, которые не проходят через соты радиаторов, термостат и тонкие шланги системы охлаждения.

Резюмирую – промыть можно, но средство недостаточно эффективно, оно расщепляет эмульсию, но делает это крупными кусками, которые не проходят через радиаторы.

Промывка системы охлаждения порошком-автоматом.

Метод несколько лучше, чем промывка посудомоющим средством (пены меньше), но принципиально ничем не отличается.

Отчаявшись отмыть двигатель от эмульсии, я рискнул промыть систему охлаждения дизельным топливом.

Методика следующая:

• Сливаем из системы отдаждения всю жидкость
• Снимаем термостат (иначе есть вероятность того, что большой круг не откроется и радиатор останется забитым)
• Заливаем всю систему охлаждения дизельным топливом (по минимуму).
• Прогреваем автомобиль до рабочей температуры (стоим на месте, не ездим, без термостата прогрев займет минут 20)
• Сливаем все из системы охлаждения (у меня сливалась черная солярка)
• Промываем систему водой на 2 раза
• Заливаем антифриз

Многие боятся так делать, опасаясь воспламенения ДТ – ничего с ней не будет, не забывайте снять термостат, иначе радиатор промыть не получится.

Некоторые опасаются за сохранность патрубков, от жирного ДТ патрубки могут распухнуть и испортиться – это тоже бред! От масляной эмульсии они разбухнут гораздо скорее.

Методы, которые не проверялись.

Промывка кислотой.

Сюда я отношу промывку угольной кислотой (газированной водой), уксусной кислотой, лимонной кислотой, очевидно, что эти кислоты не возьмут масляную эмульсию. Но промывать систему охлаждения от накипи и грязи ими вполне можно.

Промывка содой.

Сода тоже не удалит масляную эмульсию, а вот алюминий скажет за нее спасибо! При промывке системы охлаждения содой её разводят в пропорции 100 гр/литр.

На этом у меня сегодня все. Если у вас остались вопросы про то, как промыть систему охлаждения двигателя от масла или если вы хотите дополнить статью и поделиться своим опытом – оставляйте комментарии.

Помпа и термостат

От состояния этих приборов зависит поддержание температуры и равномерность прогрева двигателя. Жидкость должна двигаться с большой скоростью, перенося значительные количества тепла. Поэтому крыльчатка водяного насоса тщательно просчитана и установлена в корпусе с точным зазором. Его величина поддерживается подшипником, на котором вращается вал крыльчатки, люфты в нём недопустимы.

Появление люфта ведёт к нарушению работы сальника помпы. Условия его жизни непросты, он удерживает горячую и текучую жидкость под высоким давлением. Износ сальника или нештатное перемещение рабочих кромок ведёт к утечкам, падению давления и попаданию антифриза на детали привода агрегатов.

Термостат состоит из двух клапанов, управляемых гофрированным цилиндром со специальным веществом внутри. Оно сильно расширяется при нагреве, перемещая штоки клапанов. Когда один из них открывает большой контур, то второй перекрывает малый и наоборот. Так регулируется температура двигателя.

Управлением вентилятором заведуют датчики температуры. На старых моторах один из них устанавливался в бачке радиатора и при росте температуры через реле подавал питание на реле электромотора крыльчатки. Современные двигатели содержат общий блок управления с единственным датчиком в головке блока. После превышения определённого порога блок подаёт команду на реле вентилятора. При обрыве в цепи этого аналогового датчика вентилятор работает непрерывно, а на панели высвечивается ошибка управления.

ДВО проигрывает жидкостной системе за счет перегревов

Это не истина в последней инстанции. На самом деле температурные характеристики, наоборот, следует считать преимуществом. Естественно, за счет пониженной теплопроводности воздух просто не сможет так быстро отводить тепло, как в системах с антифризом.

Но разница между температурой на цилиндрах и температурой внешних сред значительно больше, чем между жидкостью и стенками блока и ГБЦ. Погода в меньшей степени способна влиять на температурный режим охлаждения. Двигатели с жидкостной системой имеют повышенный риск перегрева летом. Особенно это актуально в жаркий знойный день. Также владельцы могут столкнуться с проблемой, почему включается вентилятор охлаждения на холодном двигателе. В «воздушниках» такого нет.

Вентиляторы с термовыключателем

Подобные механизмы устанавливались на автомобили до изобретения электронного блока. Например, вентилятор охлаждения ВАЗ также снабжается термовыключателем. Это устройство отвечает за включение/отключение электродвигателя системы. Принцип действия вентиляторов охлаждения данного типа состоит в следующем: сигнал подается с температурного датчика, который установлен в корпусе блока цилиндров на специальную шкалу, размещенную в салоне автомобиля. Этот показатель и реагирование термовыключателя на изменения температуры жидкости в радиаторе влияют на процедуру включения и выключении движка. Если температура охладителя будет увеличена до максимума, внутри термовыключателя будут замкнуты контакты, подключенные к цепи питания системы. Затем будет подан ток на электродвигатель, который приведет крыльчатку вентилятора в режим вращения. Контакты будут размыкаться в случае понижения температуры до предельного минимума, что гарантирует выключение прибора.

Принципиальная схема нагнетания воздуха в радиатор

Обеспечить прохождение воздушных масс через сотовую структуру радиатора возможно двумя способами – нагнетать воздух вдоль направления естественного потока с внешней стороны или создавать разрежение изнутри. Принципиальной разницы нет, особенно если используется система воздушных щитков – диффузоров. Они обеспечивают минимальный расход потока на бесполезные завихрения вокруг лопастей вентилятора.

Таким образом, типовых вариантов организации обдува два. В первом случае вентилятор располагается на двигателе или радиаторной рамке в подкапотном пространстве моторного отсека и создаёт напорный поток на двигатель, забирая воздух снаружи и пропуская его через радиатор. Чтобы лопасти не работали вхолостую, пространство между радиатором и крыльчаткой максимально плотно закрыто пластиковым или металлическим диффузором. Его форма также способствует использованию максимальной площади сот, поскольку обычно диаметр вентилятора значительно меньше, чем геометрические размеры радиатора.

При расположении крыльчатки с передней стороны привод вентилятора возможен лишь от электромотора, поскольку механической связи с двигателем препятствует радиаторная сердцевина. В обоих случаях выбранная форма радиатора и требуемая эффективность охлаждения может заставить использовать двойной вентилятор с крыльчатками меньшего диаметра. Такой подход обычно сопровождается усложнением алгоритма работы, вентиляторы способны коммутироваться раздельно, регулируя интенсивность обдува в зависимости от нагрузки и температуры.

Сама крыльчатка вентилятора может иметь достаточно сложную и аэродинамически проработанную конструкцию. К ней предъявляется целый ряд требований:

• количество, форма, профиль и шаг лопастей должны обеспечивать минимальные потери, не внося дополнительных затрат энергии на бесполезное перемалывание воздуха;
• в заданном диапазоне скоростей вращения срыв потока исключается, иначе падение эффективности отразится на тепловом режиме;
• вентилятор должен быть отбалансирован и не создавать как механических, так и аэродинамических вибраций, способных нагружать подшипники и соседствующие детали двигателя, особенно тонкие структуры радиаторов;
• шумность крыльчатки также минимизируется согласно общему тренду снижения производимого автомобилями акустического фона.

Если сравнить современные вентиляторы легковых автомобилей с примитивными пропеллерами полувековой давности, то можно отметить, что наука поработала и с такими достаточно очевидными деталями. Это видно даже внешне, а при работе хороший вентилятор почти бесшумно создаёт неожиданно мощный напор воздуха.

Из чего состоит охлаждающая система мотора?

• Радиатор,
• Верхний шланг радиатора,Нижний шланг радиатора,
• Помпа,
• Термостат,
• Электрический вентилятор,
• Термо-таймер,
• Радиатор.

Радиатор является наиболее важной частью механизма охлаждения. Охлаждающая смесь, прошедшая через двигатель, прокачивается через трубки радиатора и охлаждается в течение следующего цикла

Шланги радиатора

Система охлаждения мотора имеет несколько резиновых шлангов, которые перемещают жидкость из одного места в другое. Эти шланги радиатора необходимо заменить, прежде чем они станут хрупкими и треснутыми.

Помпа

Водяной насос прокачивает охлаждающую жидкость через систему. В большинстве двигателей насос оснащен ременным приводом, за исключением некоторых гоночных автомобилей, которые используют электрические водяные насосы.

Термостат

Автомобильный двигатель не всегда поддерживает одинаковую температуру и его запуск в холодную погоду занял бы целую вечность, если бы он оставался при одинаковой температуре. Термостат контролирует поток охлаждающей жидкости через систему охлаждения, а охлаждающая жидкость охлаждает двигатель. Термостат действует как клапан, который контролирует поток охлаждающей жидкости. Внутри находится воскообразное вещество, которое размягчается при определенном температурном пороге, открывая клапан и позволяя охлаждающей жидкости свободно течь.

Электрический вентилятор

Современные автомобили имеют вентилятор для основного или дополнительного охлаждения. Если автомобиль движется медленно, чтобы создать достаточный поток воздуха для охлаждения двигателя, вентилятор всасывает воздух через радиатор.

При этом вентилятор может быть механическим (приводится в движение от вращения двигателя) и создавать силу для перемещения воздуха через радиатор в жарких условиях или во время стоянки автомобиля. Система имеет датчик, который определяет повышение температуры антифриза и дает команду вентилятору работать.

Охлаждающая жидкость

Это транспортное средство, которое отводит тепло от двигателя через охладительную систему в атмосферу. Свойства антифриза становятся важными в холодную погоду — ведь если использовать простую воду, она быстро замерзнет, расширится и повредит множество компонентов.

Водяной насос

Этот компонент способствует циркуляции антифриза по всей системе. Чаще всего водяной насос приводится в движение цепью, либо ремнем газораспределительного механизма двигателя), но вместо этого на некоторых автомобилях установлен водяной насос с электронным управлением.

Двигатель

Двигатель имеет несколько внутренних проходов и портов, через которые идет охлаждающая смесьь, поглощая тепло и отводя его. Антифриз выходит из блока цилиндров/головки двигателя через различные шланги, которые переносят охлаждающую жидкость к другим частям системы.

Сердечник нагревателя

Это еще один компонент, имеющий множество мелких ребер, которые рассеивают тепло. Однако это тепло используется для обогрева пассажирского салона (если это необходимо), и поступает в кабину через вентилятор/двигатель вентилятора.

Датчики

Система охлаждения обычно имеет два датчика: датчик температуры антифриза и измеритель уровня охлаждающей жидкости. Датчик температуры контролирует тепло охлаждающей жидкости и обнаруживает перегрев. Измеритель уровня контролирует количество антифриза в системе (если оно падает слишком низко, это может привести к перегреву).

Также система охлаждения также имеет различные трубки, которые помогают переносить охлаждающую жидкость от одного основного компонента к другому с конечной целью поддержания температуры двигателя в безопасном рабочем диапазоне (и предотвращения повреждения двигателя).

Источник

Устройство современного радиатора

Радиатор охлаждения ДВС, как правило, имеет два бачка (нижний и верхний), сердцевину, в которой охлаждается жидкость (антифриз или тосол), и несколько дополнительных деталей для крепления. Жидкость от охлаждающей рубашки двигателя поступает в радиатор, где ее температура понижается до требуемого значения, затем антифриз снова передается двигателю. Для изготовления сердцевины и бачков используются легкие металлы: или алюминий, или латунь. Благодаря их высокой теплопроводности они обеспечивают эффективное и быстрое охлаждение антифриза.

Сердцевина радиатора состоит из горизонтально расположенных металлических пластин, соединенных с полыми трубками, идущими вертикально вниз от верхнего бачка к нижнему бачку. Таким образом, при движении через сердцевину жидкость разбивается на несколько потоков, и происходит увеличение площади ее соприкосновения с воздухом атмосферы, ведущее к повышению интенсивности охлаждения.

Патрубки радиатора позволяют соединять бачки с рубашкой охлаждения двигателя. Нижний бачок имеет, как правило, сливной краник , через который можно слить жидкость. Подобным краником снабжена и рубашка двигателя. Антифриз заливается внутрь системы охлаждения через горловину верхнего бачка.

Функционирование систем охлаждения современных автомобилей происходит с учетом значения температуры:

• двигателя;
• охлаждающей жидкости;
• окружающей среды;
• масла и т. д.

Действие системы охлаждения можно объяснить следующим образом. Нагретая двигателем жидкость направляется насосом через патрубки в радиатор, в котором обеспечивается понижение ее температуры. После чего охлажденная жидкость (антифриз) снова подается в рубашку двигателя, и далее цикл повторяется.

Сердцевины радиаторов автомашин могут быть:

• трубчато-пластинчатыми;
• трубчато-ленточными.

В первом случае охлаждающие трубки могут иметь расположение:

• шахматное;
• под углом;
• в ряд.

Ребра у радиаторов, относящихся к типу трубчато-пластинчатых, бывают либо плоскими, либо волнистыми, и могут иметь разный размер. Кроме того, для усиления теплопередачи на них иногда делают специальные турбулизаторы (просечки, отогнутые и образующие узкие проходы для воздуха).

У радиаторов, называемых, трубчато-ленточными, охлаждающие трубки всегда расположены в ряд, а для изготовления ленты их решеток используется медный лист толщиною от 0,05 миллиметра до 0,1 миллиметра. Чтобы усилить теплоотдачу с помощью завихрений, на ленте выполняют фигурные отверстия методом штамповки или создают отогнутые просечки.

Сегодня наибольшее распространение получили радиаторы охлаждения автомобиля, изготовленные на основе алюминиевых сплавов. Такие устройства дешевле и легче латунных аналогов, но уступают последним по надежности и сроку службы. Еще одним достоинством радиаторов из латуни является то, что они проще ремонтируются: их можно паять. В то время как радиатор системы охлаждения, известный как алюминиевый, более сложен в ремонте, так как его детали и конструктивные элементы соединяют между собой с использованием завальцовки и герметизирующих материалов.

Заключение

В техобслуживание автомобилей всё шире внедряются методы диагностики с использованием электронной аппаратуры. Диагностика позволяет своевременно выявить неисправности агрегатов и систем автомобиля и устранить их до того, как они вызовут серьёзные нарушения. Объективные методы оценки технического состояния агрегатов и узлов автомобиля помогают вовремя устранить дефекты, которые способны вызвать аварийную ситуацию, что повышает безопасность дорожного движения.

Применение современного оборудования для выполнения работ по техническому обслуживанию и ремонту автомобилей облегчает и ускоряет многие производственные процессы, но требует от обслуживающего персонала усвоения определённого круга знаний и навыков: устройство автомобиля, основные технологические процессы техобслуживания и ремонта, умение пользоваться современными контрольно-измерительными приборами, инструментами и приспособлениями.

Для изучения устройства и процессов работы механизмов автомобиля необходимы знания физики, химии, основ электротехники в объёме программ средних школ.

Применение современного оборудования и приспособлений для выполнения монтажно-демонтажных работ ремонта автомобиля не исключает необходимости освоения навыков общеслесарных работ, которыми должен владеть рабочий, занимающийся ремонтом.

Хорошо организованное техобслуживание, своевременное устранение неисправностей в агрегатах и системах автомобиля, при высококвалифицированном выполнении работ, позволяют повысить долговечность автомобилей, снизить их простои, увеличить сроки межремонтных пробегов, что в конечном счёте значительно сокращает непроизводительные издержки и повышает рентабельность эксплуатации автотранспортных средств.
