Технические характеристики радиаторов охлаждения двигателя

Термостат

Назначение устройства заключается в регулировании термических параметров силового агрегата, и форсирования нагрева мотора в случае запуска его в зимний период. Термостат устанавливается в рубашку охлаждения, перед отрезком, осуществляющим подачу охладителя в верхнюю емкость радиатора.

Устройства регулирования тепловых параметров двигателя изготавливаются двух видов – с жидким и твердым заполнителем. Модели, заполненные жидкостью, включают в себя следующие элементы:

• кожух; • латунную гофрированную гильзу; • клапан; • шток.

Внутри гофры находится жидкое химическое вещество, которое может кипеть при +75°C. При пуске холодного мотора заслонка прибора закрыта, и смесь движется в замкнутом пространстве: помпа – рубашка блока – терморегулятор – помпа. Когда термические параметры ОЖ достигнут верхней границы со значением +75°C, состав в гильзе закипает, гофра разжимается и воздействует на стержень управления дросселем. Заслонка открывает проход, и раствор подается в верхнюю емкость радиатора.

Образец с твердым реагентом представляет собой кожух из алюминиево-магниевого соединения, внутри у него находится медный или латунный баллон, заполненный сухим раствором, состоящим из медной пудры и церезина (разновидность воска). Между емкостью и крышкой располагается резиновая мембрана с управляющим стержнем. Стержень верхним концом соединяется с клапаном. Над крышкой установлена прижимная пружина, фиксирующая тарелку дросселя в закрытом положении.

Разогретая ОЖ, омывающая баллон с реагентом, расплавляет церезин, который расширяясь воздействует на резиновую перепонку. Перепонка, изгибаясь поднимает стержень, и заслонка освобождает выпускное отверстие, что позволяет жидкой смеси перетекать в верхнюю емкость радиатора. С уменьшением температурного показателя до значения +65°C, воск кристаллизуется, дроссель закрывает окошко, и раствор продолжает уже двигаться по малой схеме.

Схема, элементы системы охлаждения и их работа

Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.

Общая схема жидкостной системы охлаждения двигателя

Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.

Система охлаждения двигателя содержит следующие детали и элементы:

рубашка охлаждения (водяная рубашка);
радиатор;
вентилятор;
термостат;
жидкостный насос (помпа);
расширительный бачок;
соединительные патрубки и сливные краны;
отопитель салона.

Рубашкой охлаждения («водяной рубашкой») принято считать сообщающиеся между двойными стенками полости в тех местах, где наиболее нужен вывод избыточного тепла.
Радиатор. Предназначен для рассеивания тепла в окружающую атмосферу. Он конструктивно состоит из множества изогнутых трубочек с дополнительными ребрами для увеличения теплоотдачи.
Вентилятор, включающийся электромагнитной, реже гидравлической муфтой, при срабатывании температурного датчика охлаждающей жидкости усиливает набегающий на авто воздушный поток. Вентиляторы с “классическим” (постоянно включенным) ременным приводом встречаются в наши дни редко, в основном, на старых автомобилях.
Центробежный жидкостный насос (помпа) в системе охлаждения обеспечивает постоянную циркуляцию охлаждающей жидкости. Привод помпы чаще всего реализован с помощью ремня или шестерней. Двигатели с турбонаддувом и с непосредственным впрыском топлива, как правило, снабжены дополнительной помпой.
Термостат – главный узел, регулирующий потоки охлаждающей жидкости, устанавливается обычно между входным патрубком радиатора и «водяной рубашкой» двигателя, конструктивно выполнен в виде биметаллического или электронного клапана. Назначение термостата – поддержание заданного рабочего температурного диапазона охлаждающей жидкости при всех режимах работы двигателя.
Радиатор отопителя очень похож на радиатор системы охлаждения меньших размеров и расположен в салоне авто. Принципиальное отличие состоит в том, что радиатор отопителя передает тепло в салон, а радиатор системы охлаждения – в окружающую среду.

Принцип работы

Принцип работы жидкостного охлаждения двигателя состоит в следующем: цилиндры окружены «водяной рубашкой» из охлаждающей жидкости, отбирающей лишнее тепло и переносящей его к радиатору, откуда оно передается в атмосферу. Жидкость, непрерывно циркулируя, обеспечивает оптимальную температуру двигателя.

Принцип работы системы охлаждения двигателя

Охлаждающие жидкости – антифризы, тосол и вода – в процессе эксплуатации образуют осадок и накипи, нарушающие нормальную работу всей системы.

Вода не бывает химически чистой в принципе (за исключением дистиллированной) – в ней содержатся примеси, соли и всевозможные агрессивные соединения. При повышенной температуре они выпадают в осадок и образуют накипь.

В отличие от воды антифризы не создают накипи, но в процессе эксплуатации разлагаются, а продукты распада отрицательным образом сказываются на работе механизмов: на внутренних поверхностях металлических элементов появляется коррозионный налет и наслоения органических веществ.

Кроме этого, в систему охлаждения могут попадать различные посторонние загрязняющие субстанции: масло, моющие средства или пыль. Также могут попасть и специальные герметики, используемые для аварийной заделки повреждений в радиаторах.

Все эти загрязнения оседают на внутренних поверхностях узлов и агрегатов. Они характеризуются плохой теплопроводностью и забивают тонкие трубки и соты радиатора, нарушая эффективную работу системы охлаждения, что приводит к перегреву двигателя.

Видео о том, как устроено охлаждение мотора, принцип работы и неисправности

Ещё кое-что полезное для Вас:

Плохо греет печка в салоне, причины, что делать и профилактика
Почему двигатель автомобиля не заводится: как найти причину
Радиатор охлаждения двигателя: устройство и принцип работы

Проблемы с радиатором и вентилятором

Недостаточное охлаждение двигателя может быть связано с проблемами работы радиатора и вентилятора. В первую очередь стоит помнить, что слишком сильно забитый пылью и насекомыми радиатор неспособен полноценно охлаждаться как встречным потоком воздуха, так и вентилятором. Нередко его чистка решает проблему с охлаждением.

Устройство «классического» радиатора охлаждения двигателя. Во многих современных двигателях, охлаждающая жидкость заливается не через горловину радиатора, а в расширительный бачок

И всё же, возможны и более серьёзные ситуации — трещины радиатора, которые могут возникнуть, как при ДТП, так и в результате коррозии. Радиатор в большинстве случаев можно восстановить. Латунные и медные ремонтируются с помощью пайки, а алюминиевые специальными герметиками.

Перед началом пайки места повреждения тщательно зачищаются наждачной шкуркой, до появления металлического блеска. После, трещина обрабатывается паяльным флюсом и с помощью мощного паяльника наносится равномерный слой припоя (см. видео).

Алюминиевый радиатор запаять не получиться, однако для их ремонта предлагаются специальные герметики или же можно использовать обычную «холодную сварку»

Перед началом заделывания трещин важно хорошо зачистить дефектные места. Клеящая масса хорошо разминается до однородного состояния и наносится на проблемный участок

Стоит помнить о том, что эксплуатировать автомобиль можно только на следующие сутки после ремонта – эпоксидный клей высыхает довольно долго.

Что касается вентилятора охлаждения, его поломка может быть связана с обрывом электропроводки или нарушением привода от коленчатого вала, если вращение передаётся от силового агрегата.

В первом случае, стоит визуально оценить состояние проводов идущих к мотору вентилятора, при обнаружении обрыва нужно заново соединить повреждённые контакты. Если состояние проводов нормальное, а вентилятор всё равно не работает, возможно, поломался сам двигатель или датчик, отвечающий за его своевременное включение. При этом лучше обратиться в автосервис, где определят причину, по которой вентилятор не включается. При проблемах с датчиком обдув может как беспрерывно, так и не включаться вовсе.

В автомобилях, где вентилятор начинает вращаться при передаче крутящего момента от двигателя, поломка чаще всего связана с обрывом приводного ремня. Его замена довольно проста: необходимо ослабить натяг шкива и поставить новый ремень.

Промывка системы охлаждения и замена жидкости

Гидравлическая система охлаждения требует своевременного промывания магистралей, в противном случае на стенках каналов может образоваться коррозия, солевые отложения, и другие загрязнения.

ЧТО ЛУЧШЕ: РЕМОНТИРОВАТЬ ИЛИ МЕНЯТЬ

Всех автомобилистов можно условно разделить на две категории. Первые считают, что вышедшую из строя деталь нужно менять на новую. Вторые уверены, что все можно отремонтировать. И починка радиаторов – частая тема для споров.

Интернет изобилует всевозможными советами по самостоятельному устранению течи. Одни используют специальные пластикаты. Другие засыпают в систему средства, предназначенные для закупорки трещин. Иногда некоторые методы помогают на время продлить эксплуатацию детали. Но в большинстве случаев эти методики лишь засоряют систему охлаждения.

Медные модели есть смысл ремонтировать, потому что их достаточно легко запаять. В случае алюминиевых аналогов ситуация другая. Их можно запаять, однако для этого будет использоваться дорогостоящая сварка. Поэтому стоимость ремонта потекшего радиатора будет практически идентична цене новой детали. Соглашаться на эту процедуру есть смысл только в случае с дорогой моделью теплообменника.

В большинстве случаев ремонт – лишь временная мера, потому что в системе охлаждения постоянно возникает высокое давление, что приведет с повторной разгерметизации магистрали. Если проводить своевременное обслуживание и очистку системы, менять радиатор часто не придется. Поэтому, когда деталь сломалась и на землю вылилась драгоценная охлаждающая жидкость, лучше этот узел заменить, чем постоянно выбрасывать деньги на приобретение очередной канистры.

Помпа и термостат

От состояния этих приборов зависит поддержание температуры и равномерность прогрева двигателя. Жидкость должна двигаться с большой скоростью, перенося значительные количества тепла. Поэтому крыльчатка водяного насоса тщательно просчитана и установлена в корпусе с точным зазором. Его величина поддерживается подшипником, на котором вращается вал крыльчатки, люфты в нём недопустимы.

Появление люфта ведёт к нарушению работы сальника помпы. Условия его жизни непросты, он удерживает горячую и текучую жидкость под высоким давлением. Износ сальника или нештатное перемещение рабочих кромок ведёт к утечкам, падению давления и попаданию антифриза на детали привода агрегатов.

Термостат состоит из двух клапанов, управляемых гофрированным цилиндром со специальным веществом внутри. Оно сильно расширяется при нагреве, перемещая штоки клапанов. Когда один из них открывает большой контур, то второй перекрывает малый и наоборот. Так регулируется температура двигателя.

Управлением вентилятором заведуют датчики температуры. На старых моторах один из них устанавливался в бачке радиатора и при росте температуры через реле подавал питание на реле электромотора крыльчатки. Современные двигатели содержат общий блок управления с единственным датчиком в головке блока. После превышения определённого порога блок подаёт команду на реле вентилятора. При обрыве в цепи этого аналогового датчика вентилятор работает непрерывно, а на панели высвечивается ошибка управления.

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

охлаждающая жидкость (тосол или антифриз);
радиатор;
вентилятор;
термостат;
водяной насос (помпа);
соединительные патрубки;
расширительный бачок;
отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения. При нагреве охлаждающая жидкость расширяется и увеличивается в объеме

Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.

В начало страницы

Назначение и устройство радиатора системы охлаждения

Оптимальная температурная среда в двигателе автомобиля поддерживается в случае исправности системы охлаждения. Одним из главных ее составляющих является радиатор, размеры которого позволяют быстро совершить теплообмен с окружающей средой.

Радиатор системы охлаждения двигателя выполняет функцию теплообменника, то есть через него выводится и компенсируется основная часть тепловой энергии, необходимой для комфортной работы силового агрегата. Чтобы ускорить процесс теплообмена и защитить радиатор от коррозии, его основную часть выполняют из латуни или алюминия.

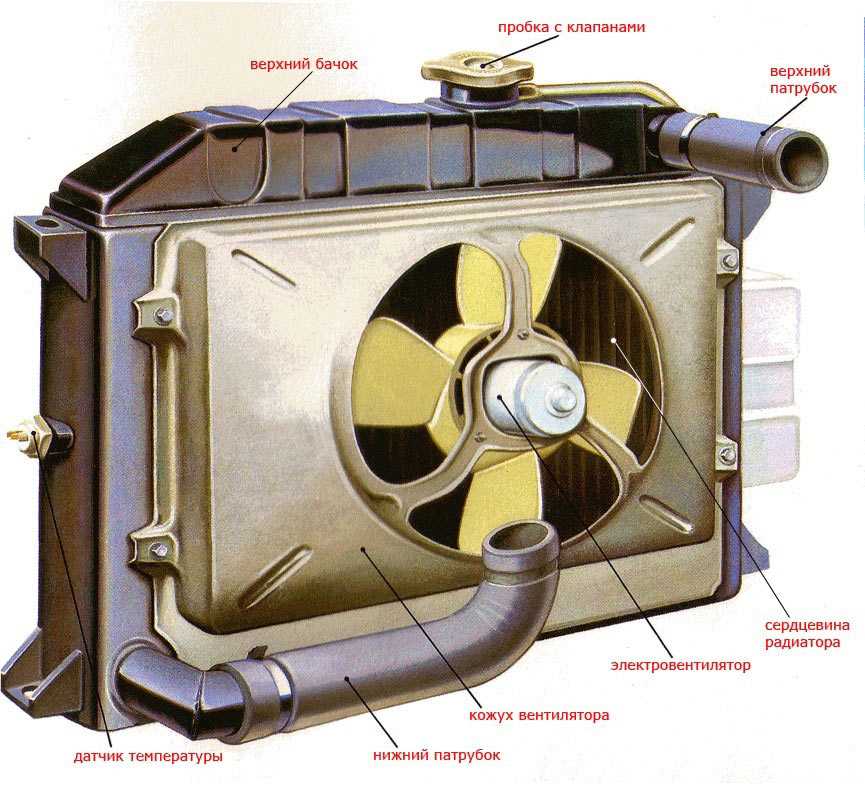

Обычно радиатор системы охлаждения состоит из:

верхнего бачка,
нижнего бачка,
сердцевины,
соединительных элементов.

Верхний бачок радиатора оснащен заливной горловиной с крышкой, а нижний бачок – сливным краном.

Основным признаком, после которого выполняется замена радиатора Ниссан, является постоянное изменение уровня антифриза в системе охлаждения. Это происходит в случае появления трещин в его конструкции. Причиной появления отверстий, через которые просачивается жидкость, может быть:

использование некачественной охлаждающей жидкости;
заклинивание крышки радиатора;
неисправность других элементов системы охлаждения, из-за которых дестабилизируется температурная среда;
истечение срока эксплуатации радиатора,
случайные механические повреждения,
воздействие химических элементов, которыми обрабатывают тротуары в зимнее время года.

Также радиатор может быть заменен в случае сильного засорения, однако обычно такая проблема решается его промыванием.

Последствием несвоевременной замены радиатора системы охлаждения является перегрев рабочих деталей двигателя. После этого владельцу автомобиля приходится делать капитальный ремонт силового агрегата.

Статья в тему: Почему плотность электролита падает

Рассмотрим замену радиатора охлаждения в автомобиле Nissan Sunny. Данная процедура требует выполнения следующих действий:

Сливаем охлаждающую жидкость (сливной кран расположен в левом нижнем углу радиатора). Выполняя процедуру необходимо учитывать, что при откручивании крышки верхнего бачка жидкость вытекает интенсивнее. В конце процедуры не забываем снять крышку расширительного бачка.
Снимаем верхний патрубок радиатора и патрубок расширительного бачка. Для этого можно использовать пассатижи.
Отсоединяем питание от вентиляторов.
Снимаем провода с рамки.
Откручиваем рамку и снимаем вентиляторы. С этой целью используется ключ №10.
Откручиваем крепежные болты. Для этого также используется ключ №10.
Удаляем пластины, фиксирующие радиатор.
Демонтируем радиатор.
Установить новый радиатор.
Зафиксировать конструкцию при помощи пластин.
Закрепить радиатор болтами.
Установить вентиляторы и закрепить их рамкой.
Подключить к вентиляторам питание.
Установить снятые патрубки.
Залить охлаждающую жидкость.

Примечание

При замене радиатора двигатель автомобиля должен находиться в холодном состоянии.

После установки нового радиатора не следует заливать охлаждающую жидкость как можно быстрее. Эта процедура должна протекать медленно, чтобы освободить систему охлаждения от воздуха.

После наполнения системы охлаждения антифризом, следует запустить двигатель на несколько минут. После этого нужно дождаться, пока он остынет. Далее, необходимо проверить уровень антифриза в расширительном бачке и долить недостающее количество охлаждающей жидкости.

Принцип работы

В моторе есть масляный насос, он гоняет масло по всем каналам, смазывая различные трущиеся элементы. Давление в системе не малое, может доходить до 4 – 5 БАР, в зависимости от оборотов мотора.

Принцип работы достаточно прост. В масляную магистраль врезается или устанавливается охлаждающий контур. Кстати может быть установлен как в сам блок, но есть и специальные вставки-переходники под масляный фильтр.

Система «закрывается» термостатом и редукционным клапаном, как я писал выше — чтобы масло не гонялось на холодную и с низким давлением.

Далее идут два шланга или трубки, которые соединяют двигатель и радиатор охлаждения.

После пуска мотора происходит следующее:

Холостой ход (давление низкое, температура не высокая) – клапан и термостат закрыты, циркуляции через радиатор нет. Очень актуально для зимнего пуска
Высокие обороты (длительная работа, большая нагрузка, идет излишний разогрев масла) — термостат настроен на определенную температуру и при ее достижении он открывается. Также в системе есть большое давление, а поэтому редукционный клапан также открыт. Смазка начинает циркулировать через радиатор, а он в свою очередь рассеивает тепло в окружающую среду.
Масло отдает излишнее тепло. Не пригорает и дольше остается в рабочем состоянии. Что однозначно увеличивает ресурс двигателя

Система очень похожа на радиатор охлаждения АКПП, и работает по одинаковому принципу.

Повреждения радиаторов: причины, профилактика

Как и любая деталь, радиатор в машине тоже может выйти из строя. Вот пять основных причин.

Механические повреждения. Так как эта деталь устанавливается впереди автомобиля, на нее часто попадают посторонние предметы. Например, это могут быть камни от впереди идущего авто. Даже незначительное столкновение машины может повредить радиатор, что нарушит герметичность системы охлаждения.
Окисление металла. Хотя все элементы теплообменника изготавливаются из нержавеющих материалов, радиаторы не защищены от образования накипи внутри их полостей. Из-за использования некачественной охлаждающей жидкости металлические детали мотора могут окисляться, что засоряет магистраль и препятствует свободной циркуляции антифриза.
Естественный износ. Постоянный нагрев и охлаждение приводит к «усталости» металла, от чего снижается его прочность. Вибрации в подкапотном пространстве способствуют разрушению соединительных швов, из-за чего может появиться течь.
Чрезмерное давление в магистрали. Если на расширительном бачке установлена некачественная пробка, со временем клапан для сброса давления перестает функционировать. Из-за нагрева антифриза до температуры выше 100 градусов в системе увеличивается объем. Чаще всего расходятся швы на пластиковых элементах. Но стенки старого теплообменника со временем становятся тоньше, что приводит к разгерметизации и протечкам.
Замерзание охлаждающей жидкости. Такое может происходить в случае использования неподходящего антифриза или обычной воды. На морозе вода кристаллизуется и расширяется. От этого на стенках трубок появляются трещины.

Большинство из перечисленных проблем можно предотвратить, применив профилактические методы. Чтобы продлить службу радиатора, хозяин авто может предпринять следующие меры.

Не заливать в систему обычную воду. В экстренном случае можно воспользоваться дистиллированной, но в ближайшее время нужно поменять ее на тосол. Эта жидкость закипает при температуре выше 115 градусов. Помимо этого она содержит смазочный материал, что благотворно влияет на крыльчатку насоса и другие металлические детали системы.
Своевременно менять тосол, а при уменьшении уровня – доливать его. Замену нужно производить не реже 50-70 000 км. пробега (для антифриза этот интервал составляет от 150 тысяч). Но если ОЖ поменяла свой цвет и стала черной, это явный сигнал для обслуживания системы.
Устанавливать такой радиатор, который изготовлен для данной модели автомобиля.
Проводить плановое техническое обслуживание всей системы охлаждения.
Сохранять ребра теплообменника в чистоте.
Во время замены тосола периодически применять промывку внутренних стенок змеевика.

Можно ли смешивать антифриз и тосол или добавлять в них воду?

Как известно, антифризом называют охлаждающую жидкость для ДВС. Есть много различных составов антифризов, имеющих кроме отличий в цвете и цене, также и разные температурные режимы.

Тосол также является разновидностью антифриза. Но заливать тосол в автомобили зарубежного производства не рекомендуется, так как тосол, являясь чрезвычайно едкой жидкостью, может повредить не только шланги, но и патрубки, и пластиковые датчики, установленные в системах охлаждения иномарок.

Добавлять воду в тосол и в антифриз (особенно если он в виде концентрата) можно. Главное обеспечивать необходимое соотношение компонентов, которое зависит от того, насколько низкая температура воздуха «за бортом». Летом в жару H2O понемногу испаряется из антифриза, поэтому полезно небольшое добавление дистиллированной воды, чтобы понизить концентрацию действующего вещества до нормального значения. Зимой же сильно разбавленный антифриз может замерзнуть уже и при пяти градусах мороза. При этом всегда нужно добавлять тосол в тосол, а антифриз в антифриз, и цвет добавляемой жидкости должен совпадать с цветом жидкости уже залитой в систему охлаждения.

Радиатор является одним из ключевых и наиболее важных элементов Основной задачей становится рассеивание в атмосферу тепла, которое было отведено от двигателя охлаждающей жидкостью. Радиатор системы охлаждения двигателя можно считать важнейшей деталью самого силового агрегата.

Устройства, похожие на современный радиатор, устанавливались на самых ранних версиях автомобилей с , так как без указанного элемента охлаждения работа силовой установки становится попросту невозможной. Это устройство напрямую отвечает за поддержание нормальной рабочей температуры двигателя в строго отведенных рамках. Такая защита бережет мотор от перегрева, который неминуемо выведет практически любой двигатель внутреннего сгорания из строя.

Читайте в этой статье

Общие понятия, назначение

В процессе работы автомобиля все его механические узлы нагреваются. В отдельных отсеках этот показатель достигает не одной сотни градусов. И основной агрегат, который из-за повышенной температуры быстро выйдет из строя – мотор.

Чтобы движущиеся детали двигателя не испортились, их необходимо охладить. Для этого инженерами каждого автопроизводителя разрабатывается и устанавливается система охлаждения.

Радиатор охлаждения – металлический теплообменник, внутри заполненный антифризом (или тосолом). К нему подсоединены резиновые патрубки, которые крепятся на соответствующие горловины мотора.

Охлаждение мотора работает по следующему принципу. Заведенный ДВС вращает крыльчатку водяного насоса. Благодаря этому в системе (по малому кругу) начинает циркулировать антифриз. Когда температура жидкости достигает 80-90 градусов, срабатывает термостат и открывается большой круг циркуляции. Это позволяет двигателю быстрее прогреться до нужной температуры.
