Как не загубить турбину и сохранить ее ресурс?

Повреждение лопаток (крыльчатки) турбины

Обе крыльчатки турбины – насосное и турбинное колесо – подвержены повреждениям посторонними предметов. Любой мусор или осколки, попадающей в газы или поступающие вместе с воздухом, неизбежно оставляют следы на лопатках роторов, вращающихся с огромной скоростью.

Мусор – пыль, песок, насекомые – в холодную (насосную) часть турбины может проникнуть как через изношенный или плохо установленный воздушный фильтр, так и попасть сюда из каналов системы рециркуляции газов (EGR). Окалина либо сгустки масла могут повредить кромки крыльчатки.

Турбинному колесу угрожает мусор иного происхождения. Это может быть окалина с внутренней поверхности труб выпускной системы и даже фрагменты разрушающегося катализатора. Отдельно упомянем последствия некачественной установки турбины – а именно установка не на прокладку, а на герметик, затвердевшие лишние частицы которого могут бомбардировать крыльчатку турбины. Самые тяжелые повреждения турбине наносят фрагменты, образующиеся из-за серьезной поломки двигателя: отколовшиеся элементы свеч зажигания или накала, обломанные клапана и прочее.

Крыльчатке турбинного колеса угрожает и повышенная температура проходящих газов. Они могут раскаляться из-за неправильного смесеобразования или засорения катализатора и в результате оплавлять крыльчатку.

Повреждение крыльчатки турбины или компрессора приводит к нарушению ее баланса. Думаю, не нужно объяснять, к чему может привести дисбаланс ротора, вращающегося со скоростью порядка 200 000 об/мин.

Основные признаки неисправности

Если данный механизм начал давать сбои в работе, вы сразу это ощутите. В первую очередь, неисправность турбины будет отображаться на ходовых качествах автомобиля. Так, значительно пропадет динамика разгона. Машине будет трудно набрать нужную скорость, особенно на подъем или при загрузке. Также двигатель будет тяжелее набирать обороты. По сути, он превратится в обычный «атмосферник». А как известно, на трубированных автомобилях стрелка тахометра существенно «оживает» после определенного диапазона оборотов (2 и более тысяч, в заливистости от типа мотора). При неисправном компрессоре она будет тянуться вверх так же медленно, как и в начале.

Как проверить турбину на дизельном двигателе: видео, диагностика

Турбированные дизельные моторы отличаются большей мощностью и меньшим расходом топлива. Однако, ресурс турбины заметно ниже, чем у мотора, поэтому регулярная проверка турбонагнетателя позволит вовремя обнаружить его неисправность и обойтись небольшим ремонтом. Из статьи вы узнаете, как проверить турбину на дизельном двигателе своими руками, не обращаясь в автосервис.

Что ломается в турбине

Повышенный расход масла из-за неисправности турбины — частая поломка турбо-моторов

Чтобы четко понимать, как проверить турбину, необходимо разобраться, что именно в ней ломается. Чаще всего самый слабый элемент этого агрегата – подшипники и сальники. Если система смазки двигателя работает с нарушениями, неисправен клапан вентиляции картерных газов или из-за изношенности поршневых колец слишком велик прорыв продуктов сгорания в картер, то все это негативно влияет на состояние подшипников турбины и снижает их ресурс. Износ шариков и обойм возрастает, что приводит к появлению люфта, шума или заклинивания турбины.

Неисправный PCV-клапан приводит к росту давления масла в двигателе и турбине, из-за чего смазка продавливает сальники. Прошедшее сквозь сальник масло вытекает наружу или попадает в нагнетаемый воздух, из-за чего меняется состав топливовоздушной смеси и мотор начинает терять мощность, а в выхлопе появляется сизый или черный дым.

Когда необходимо проверять турбину

Средний срок службы турбины до ремонта или замены при использовании качественного масла, турботаймера и бережном отношении к мотору составляет 150 тысяч километров. Поэтому желательно проверять этот агрегат во время каждой замены масла. В этом случае вы обнаружите неисправность в начальной стадии, благодаря чему ремонт обойдется дешевле.

Устройство системы турбонаддува

Как самостоятельно проверить турбину

Для проверки турбины вам понадобятся чистая проветриваемая площадка, чистая белая неворсистая тряпка и помощник. Перед началом работ вы должны четко понимать, что все ваши выводы приблизительны, ведь для серьезной диагностики необходимо снимать турбину с мотора, а также проверять другие системы двигателя. Проверка турбины должна проходить так:

На холодном двигателе внимательно осмотрите турбонагнетатель в поисках потеков масла. Проведите пальцем по корпусу агрегата, ощупайте места подключения всех шлангов и патрубков. Если обнаружили хотя бы небольшие следы масла, необходимо ехать на серьезную диагностику.

Обязательно проверьте крыльчатку на предмет продольного люфта

Заведите двигатель и дайте ему поработать в течение 1 минуты. Внимательно слушайте, издает ли турбокомпрессор какой-нибудь шум, визг, стук или другие звуки. Если подшипники сильно изношены, то посторонние звуки появятся даже при работе на холостых оборотах. Попросите помощника несколько раз резко нажать/отпустить педаль газа, разгоняя мотор до 2,5–3 тысяч оборотов в минуту. Каждое нажатие не должно быть дольше 0,5 секунды. Слушайте турбину – если во время разгона мотора в турбокомпрессоре возникают стук, хруст, исчезающий или постоянный визг, то подшипники необходимо менять.
Внимательно осмотрите выхлоп работающего двигателя. Во время нажатия на газ в выхлопе должно появляться немного черного дыма, это особенность всех дизельных моторов. Однако, после разгона мотора и работы на постоянных оборотах, дым должен исчезать. Если дым заметен после набора оборотов и у него сизый или черный цвет, значит, в цилиндрах, по сравнению с топливом, слишком мало воздуха. Это может происходить из-за неправильной работы PCV-клапана, изношенных колец или маслосъемных колпачков. Все это негативно влияет на состав и свойства моторного масла, из-за чего в первую очередь страдают подшипники и сальник турбонагнетателя.

Последствия развалившейся турбины. В патрубках интеркулера не должно быть масла.

Пережмите рукой патрубок, соединяющий впускной коллектор и турбонагнетатель. Попросите помощника до упора нажать педаль газа на 2–3 секунды. Если патрубок сильно надувается и разжимает ваши пальцы, турбина исправна. Если нет, возможно заклинивание вала, повреждение лопастей или другие повреждения.

Вывод

Самостоятельная регулярная проверка турбины позволяет выявить проблемы в начальной стадии, благодаря чему вы сможете устранить их без серьезного ремонта или замены этого агрегата. Пренебрежение такой проверкой приведет к тому, что вам придется выложить не одну сотню евро за ремонт или замену турбокомпрессора. Теперь вы знаете, как проверить турбину на дизеле своими руками, поэтому сможете вовремя обнаружить любую неисправность.

Принцип работы турбины

Отработавшие газы из коллекторного устройства подвергаются закручиванию и набирают скорость. Внутри имеется роторная часть с лепестками, которые вращаются от движения газа. Вследствие этого роторный элемент передает крутящий момент на крыльчатку, которая вбирает воздушные массы из фильтра и передает их в коллекторную часть впускного типа:

Так как подаваемый воздух отличается высокой температурой, в промежутке между коллекторной частью и турбинным нагревателем монтируется интеркулер.

Своим принципиальным устройством элемент напоминает воздушный охладительный радиатор. Смазка в турбину подается из общей масляной системы, создавая при этом добавочное охлаждение:

Как проверить турбину на дизельном двигателе

Вам понадобится

Инструкция

В условиях сервисного центра неисправность турбины выявляется подключением сканера к специальному разъему автомобиля. В большинстве случаев причиной отключения турбонаддува является датчик давления нагнетаемого воздуха, либо сама турбина, которая выработала свой ресурс. Чтобы определить давление воздуха, нагнетаемого при работе турбиной, подключите к ее выходу специальное устройство с манометром. Показания ясно определят, нуждается ли турбина в замене, либо в частичном ремонте.

Другим признаком неисправности турбины может быть выброс синего дыма при выхлопе работающего прогретого двигателя при разгоне, а также его исчезновение на постоянных оборотах. Причиной этому является сгорание масла, которое попадает в цилиндры двигателя вследствие утечек в турбокомпрессоре.

Черный дым, как правило, образуется при сгорании обогащенной смеси из-за утечки воздуха в нагнетающих магистралях, что также свидетельствует о неисправностях в системе управления турбокомпрессора (ТКР).

Напротив, белые выхлопные газы – следствие засорения сливного маслопровода ТКР. При увеличенном расходе масла (0.2 – 1.0 л на тысячу километров) и следах его подтекания на самой турбине и стыках патрубков воздушного тракта, причиной, скорее всего, является загрязнение воздушного канала или сливного маслопровода.

Возможно также, что произошло закоксовывание корпуса оси турбокомпрессора. Причиной ухудшения динамики разгона автомобиля может быть недостаточное поступление воздуха из неисправного ТКР.

При возникновении постороннего шума или свиста во время работы двигателя причину нужно искать в утечке воздуха на стыке выхода компрессора и двигателя. О серьезной поломке ТКР и скором выходе его из строя вам напомнит характерный срежет при работе, трещины и деформации на корпусе турбины.

В целях повышения мощности мотора производители автомобильного транспорта оснащают двигатели турбинами, которые работают как турбонаддув или турбокомпрессор. Выход из строя указанного узла приводит к резкому снижению динамики автомобиля, что делает дискомфортным его дальнейшую эксплуатацию.

Вам понадобится

— электронный сканер.
— специальный манометр.

Инструкция

Обратите внимание

Следует помнить, что по прошествии нескольких секунд, в течение которых блок управления не будет получать сигнал от датчика (отсоединен), он отключит турбину.

Видео по теме

https://youtube.com/watch?v=VQh5Ti1daLw

Обратите внимание

Как известно, система турбонаддува состоит из турбины, магистрали по забору и передаче воздуха в нагнетающий трубопровод, электронных датчиков давления, масла и воздуха, клапана-отсекателя и т.д. Системы автоматики, которыми оснащены многие современные автомобили, в случае выхода из строя любой из указанных систем отключают турбину, что сразу же сказывается на способности двигателя развивать максимальную мощность.

неисправности турбины дизельного двигателя

Признаки и неисправности турбокомпрессора

Синий выхлопной дым – признак сгорания масла в цилиндрах мотора, попавшего туда из турбокомпрессора или же двигателя. Чёрный — значит, есть утечка воздуха, а выхлопной газ белого цвета указывает на засорение сливного маслоотвода турбонагнетателя.
Причиной свиста является утечка воздуха на стыке выхода компрессора и мотора, а скрежет указывает на трущиеся элементы всей системы турбонаддува.
Стоит также проверить все элементы турбины на двигателе, если она отключается или вовсе перестала работать.

В основе всех неисправностей турбокомпрессора – три причины

Нехватка и слабое давление масла

Возникает из-за протечки или пережима масляных шлангов, а также вследствие их неправильной установки к турбине. Приводит к повышенному износу колец, шейки вала, недостаточной смазке и перегреву радиальных подшипников турбины. Их придется менять.

Загрязнение масла

Случается из-за несвоевременной замены старого масла или фильтра, попадания воды или топлива в смазку, использования некачественного масла. Приводит к износу подшипника, закупорке маслоподводных каналов, повреждению оси. Неисправные детали стоит заменить новыми. Густое масло тоже вредит подшипникам, так как дает осадок и снижает герметичность турбины.

Попадание постороннего предмета внутрь турбокомпрессора

Приводит к повреждению лопаток компрессорного колеса (следовательно, падает давление воздуха); лопаток турбинного колеса; ротора. Со стороны компрессора нужно заменить фильтр и проверить впускной тракт на герметичность. Со стороны турбины стоит заменить вал и проверить впускной коллектор.

Проверка турбины на слух.

Первое, что необходимо сделать, при самостоятельной проверки турбины, это послушать как она работает, делать это необходимо на холодную, так как при нагреве металл будет расширяться, и явные неисправности становится услышать очень трудно.

После запуска двигателя, неисправный турбонаддув сразу же проявит себя неприятным шумом. Шум будет выражаться в виде скрежета и свиста. Если такой признак есть, это говорит о неполадках подшипников турбины, который ведет за собой люфт в крыльчатке. Из-за этого люфта, она скребет лопастями по стенкам корпуса. Решением данной проблемы, будет полный ремонт турбины с заменой всех прокладок, подшипников и сальников.

Если данная неисправность турбины появилась, то рекомендуем Вам не медленно загонять автомобиль на ремонт, так как дальнейшая работа в таком состоянии неприемлема, и чревата большими проблемами вплоть до замены.

Как настроить геометрию турбины (турбокомпрессора)

Поломка турбокомпрессора – не редкость, ведь повлечь ее может практически каждый неисправный модуль автомобиля. В свою очередь, это сказывается на работе двигателя. Так как основная функция турбины – регулировать давление и перенаправлять сжатый воздух в двигатель, со временем она может выполняться хуже.

Это связано с износом (повреждением) или появлением нагара на лопастях турбокомпрессора. Ремонт геометрии турбины(турбокомпрессора) представляет собой настройку турбины и системы ее управления. Это делается на специальном оборудовании в сервисном центре. Для такой настройки компрессор нужно снять, а после – заново установить.

Но возможно восстановить работу турбины и без ее съема

Для этого необходимо разогнать обороты двигателя до 1300 в минуту и зафиксировать показатель скважности клапана. Он не должен превышать 85%

После нужно закрутить лапки штока. Для этого откручиваем винт и медленно вращаем лапки до +2 оборотов. После работы, фиксируем упорный винт.

Иногда настроить геометрию невозможно. Турбина может быть повреждена или деформирована, что сулит появление дыр, трещин и зазоров. Через них будет выходить воздух, а значит, понижаться давление.

Решение — замена геометрии турбины(турбокомпрессора). Самостоятельно делать это не рекомендуется – перед установкой турбину нужно настроить на сервисном оборудовании.

Настройка актуатора турбокомпрессора

Актуатор (вестгейт) нужен для безопасной работы турбины в момент избытка давления на больших оборотах. Первые признаки его разбалансировки – дрожь машины при глушении двигателя и прогазовки.

Настроить актуатор можно несколькими способами:

Регулировкой пружины. Большее натяжение влечет большее количество давления в двигателе, ведь актуатор будет срабатывать немного позже;
Настройка регулятора. Он аналогично пружине влияет на момент открытия крышки для выхода воздуха, поэтому его можно послабить или закрутить потуже. Первый вариант приведет к снижению количества давления, нужного для открытия крышки. Второй вариант – наоборот, даст больше времени для набора больших оборотов ДВС;
Установка буст-контроллера на турбокомпрессор. Он влияет на момент срабатывания актуатора и может по аналогии увеличить наддув, а значит, мощность двигателя.

Как можно улучшить работу компрессора?

Периодическая чистка геометрии турбины продлит срок ее эксплуатации и не даст нагару повредить лопасти. Лучше проводить ее параллельно плановой диагностики вашего автомобиля. На появление налета влияют 2/3 систем автомобиля, даже воздушные фильтры.

Настройку геометрии турбины (турбокомпрессора) в Ставрополе можно легко выполнить в нашем сервисном центре. Процедура занимает не больше 30 минут, а на результат выдается стопроцентная гарантия. О вопросах по ремонту геометрии турбокомпрессора и других – узнавайте по номеру, указанному на нашем сайте.

Источник

Как настроить и отрегулировать турбину

Правильная регулировка турбины с изменяемой геометрией крайне важна для эффективной работы, и для того, чтобы предотвратить быстрый износ деталей и снизить потребление топлива. Если отрегулировать турбину неправильно, то в дальнейшем это повлияет на работу всего автомобиля и удобство его управления.

Любой современный автовладелец немного разбирается в устройстве своего автомобиля и даже может устранить определенные небольшие поломки. Однако, чтобы сделать серьезный ремонт автомобиля, необходим специальный инструмент и оборудование, которого у обычного потребителя может и не быть.

Поэтому, если вы хотите, чтобы работа турбины была эффективной и качественной – обращайтесь за помощью к специалистам, которые правильно настроят механизм и расскажут, как лучше всего за ним ухаживать. Также, не стоит забывать о своевременных диагностиках и профилактике.

Как почистить турбину своими руками

Устройство турбины постоянно сталкивается с непрерывной нагрузкой, подвергается воздействиям продуктов горения масла и топлива, поэтому нуждается в регулярной чистке для профилактики различных поломок, которые могут быть с этим связаны. Зачастую, достаточно обработать турбину специальным средством и прогнать его через механизм для качественной очистки. Однако, иногда придется приложить побольше усилий для того, чтобы удалить все загрязнения с устройства. Также стоит помнить о том, что турбина не требует частой чистки, поэтому если она сильно загрязняется за короткое время, значит есть неполадки в ее работе или настройке.

Причинами сильных загрязнений могут выступать:

Увеличение нормы давления газов.
Износ лопастей турбины.
Превышение необходимого срока эксплуатации поршневого отсека.
Засора сапуна.
Износ прокладок.

Именно поэтому каждый автовладелец должен понимать, что сделать качественную чистку самостоятельно возможно, но далеко не всегда результат таких действий положительно влияет на работу механизма, а в некоторых случаях может и вовсе ухудшать ситуацию.

Отсутствие надлежащего опыта, проверенных чистящих средств, специальных инструментов – все это может негативно сказаться на результате вашей чистки, поэтому лучше всего обращаться в специализированные центры, где такой работой занимаются профессионалы.

Как сделать ремонт турбины?

Ремонт турбин гораздо проще предупредить посредством регулярного обслуживания и диагностики, чем потом пытаться исправить ситуацию самостоятельно. Процесс осложняется еще и тем, что многие автовладельцы боятся высоких цен на профессиональные услуги, забывая о том, что самостоятельное проведение ремонта отнимает также немало денег и времени. К тому же, не все получается с первого раза, и затраты на самостоятельный ремонт могут быть достаточно внушительными.

Поэтому мы настоятельно рекомендуем автовладельцам без опыта, знаний, навыков, а, самое главное, необходимого оборудования, не пытаться ремонтировать сложное устройство турбины самостоятельно, поскольку это может привести к еще более серьезным поломкам, устранить которые не сможет даже опытный специалист. При первых признаках поломки обращайтесь в наш сервисный центр, где наши мастера помогут вам восстановить картридж турбокомпрессора, а также устранить другие неисправности быстро и качественно.

Для того,чтобы идентифицировать турбокомпрессор,необходимо правильно «прочитать» информационную табличку,которая на нем установлена.

Ниже приведены фотографии информационных табличек наиболее распространенных турбокомпрессоров — Garrett,Mitsubishi,IHI,KKK,Holset с описанием нанесенной на них информации.

Источник

Процесс разборки устройства

Развинчиваем крепления турбокопрессора. Снимаем его с двигателя.
Выворачиваем болты, скрепляющие улитки. Освобождаем вентиляторы с валом.
Отсоединяем вал.
Проверяем целостность всех деталей.

Выводы:

крыльчатка с серьёзными неисправностями подлежит замене.
вал может быть отшлифован под размер ремонтных подшипников (старые втулки уже непригодны).

Сборка турбины

Производится в обратном порядке:

скрепляется вал с вентиляторами,
собираются футляры улиток,
устройство устанавливается на мотор,
подсоединяется к выпускному коллектору.

Предварительные условия:

вентиляторы компрессора отремонтированы, запескоструены (или куплены новые);
вал отшлифован, смонтирован с подшипниками, подходящими по внутреннему и внешнему диаметрам;
все остальные детали (корпус, патрубки, флянцы, фильтр) соответствуют норме;
собранный агрегат проверен на испытательном стенде.

Стенд диагностики турбин изготовить самостоятельно очень сложно. Механическая часть устройства сопряжена с компьютером. Все параметры настраиваются. Данные отображаются на мониторе.

На этом этапе предпочтительней воспользоваться диагностическими ресурсами СТО.

Достоинства профессиональных испытаний

устройство проверяется в реальном режиме эксплуатации на разных оборотах вала, в том числе самых предельных;
при настройке устраняются резонансные частоты, способные разрушить конструкцию;
устанавливается оптимальный баланс в совместной работе турбокомпрессора и двигателя автомобиля;
предоставляется возможность оценить эффективность наддува после ремонта.

Оборудование диагностики турбин, применяемое в специализированных автоцентрах, позволяет также:

качественно отбалансировать ротор в осевом и радиальном направлении,
добалансировать крыльчатки (во избежание задевания лопастей о корпус),
проверить надёжность функционирования всей турбосистемы без снятия с двигателя.

Восстановление геометрии турбины

В компании Турбомикрон рассказали, что ремонт турбин с поломками геометрии выполняется только путем механической чистки и устранения причины перебоев в работе системы, поскольку кроме засора лопаток нагаром, причина плохой работы геометрии может быть в изношенном клапане актуатора.

Безусловно, работу по восстановлению агрегата лучше доверить профессионалам. Кроме быстрого определения проблемы и качественного решения, они правильно отрегулируют работу геометрии на специальном стенде. Сделать это в домашних условиях не только трудно, но и чревато дополнительными проблемами. Плюс, специалисты дадут гарантию на свою работу от 1 до 3 лет. Это удобно и надежно.

Источник

Как проверить турбину дизельного двигателя – признаки надвигающихся проблем

Понять, что схема работы турбины дизельного двигателя нарушена, можно по следующим признакам:

значительно падает мощность двигателя;
из выхлопной трубы валит сизый дым;
повышенный расход масла;
появляется запах горелого масла;
двигатель работает неравномерно на холостых оборотах.

Конечно же, лучше придерживаться правил эксплуатации и предотвратить возникновение поломок данной детали, так как восстановление и установка турбины на дизельный двигатель – довольно дорогостоящие процедуры. Кроме того, ее поломка может вызвать и нарушение работы всего двигателя. Самостоятельно такие операции сделать почти невозможно, если вы не автослесарь высшего разряда с собственной мастерской.

Таким образом, следует следить за уровнем и качеством масла в системе смазки и, конечно же, своевременно его заменять, использовать только высококачественные составы. Также нельзя резко набирать обороты, особенно на недостаточно прогретом движке, недопустим засор масляных каналов, так как это способствует возникновению перебоев в подаче смазки, и, безусловно, нужно своевременное охлаждение турбины дизельного двигателя.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Потратиться на дорогостоящую компьютерную диагностику всегда можно успеть. Для начала можно попробовать несколько вариантов самостоятельной проверки. Сначала, конечно, нужно внимательно осмотреть турбокомпрессор на наличие механических повреждений и дефектов, затем проверить уровень и качество моторного масла. Внутри турбины не должно находиться никаких посторонних предметов. После осмотра можно оценить цвет выхлопного дыма.

Если топливная смесь будет переобогащенной, т. е. больше топлива, чем воздуха, то в таком случае цвет выхлопа будет черным. К тому же характерная особенность этой проблемы в потери мощности. Происходит это из-за нарушения в работе системы газораспределения. Сизый или белый дым выхлопа свидетельствует о попадании моторного масла в камеры сгорания цилиндров. В это же время расход масла значительно увеличивается.

Далее следует проверить ротор и фильтр турбины. Люфт ротора должен быть незначительным, при этом он не должен задевать стенки корпуса. В противном случае требуется оперативный ремонт.

Если фильтр забит грязью и пылью он не сможет пропускать через себя достаточное количество воздуха. В результате в картридже подшипников и в корпусе турбрнагнетателя создаётся разница в давлении, которая выдавливает масло в компрессор.

Если и фильтр не причина неисправности, дальнейший этап это проверка системы подачи масла, а точнее всех патрубков на наличие трещин и заломов. Для подобной проверки потребуется завести двигатель. Если слышен скрип и свист, значит, есть трещина в патрубке и нужно её устранить. Если есть помощник, то можно передавить патрубок между турбрнагнетателем и впускным коллектором, после чего сильно погазовать. Если трещин нет, патрубок увеличивается в размерах. Для устранения неисправностей, связанных с турбокомпрессором при отсутствии знаний и навыков лучше обратиться к специалистам. В противном случае из-за незначительной неисправности может выйти из строя турбина в целом, что грозит дополнительными финансовыми расходами.

Главная →

Обслуживание и Ремонт → Двигатель →

Турбокомпрессор без геометрии

Казалось бы, какой смысл теперь в обычных турбинах, когда есть VGT? Да, несомненно, турбокомпрессор без изменяемой геометрии лишен тех преимуществ, которые имеет модифицированный агрегат, однако она по-прежнему устанавливается на моторы многих автомобилей. Во-первых, она всё равно эффективна, во-вторых, конструкция агрегата проще, а это значит, что меньше денежных и временных затрат на эксплуатацию.

Также следует понимать, что и такая, более простая система наддува вполне отлично себя отрабатывает, с ней вы также сможете получить существенный прирост мощности мотора.

Стоит отметить, что ранее ТГИ попросту не устанавливали на бензиновые двигатели, т.к. температура в горячей части улитки была слишком велика, но позже благодаря новым, более износостойким материалам, бензиновые двигатели также начали оснащать данной технологией, в частности, это касается всех новых спорткаров.

Диагностика и устранение неисправности

Чтобы устранить эту неисправность необходимо провести диагностику и определить, отчего и почему в интеркулере появилось масло.

Для первичной диагностики при обнаружении масла внутри или снаружи теплообменника или на его патрубках необходимо выполнить следующие шаги:

Проверить масляный фильтр
Проверить воздушный фильтр и состояние воздухопроводов
Проверить, не происходит ли перегрева двигателя в процессе эксплуатации
Проверить состояние сальников турбины
Проверить состояния маслопроводов
Проверить уровень моторного масла в двигателе
Проверить работоспособность системы вентиляции картерных газов

Причина попадания масла в интеркулер, скорее всего, связана с объектами, перечисленными в этом списке.

Как поступать далее, чтобы устранить неисправность?

Забит масляный фильтр

При засорении масляного фильтра в системе возрастает давление, которое продавливает и разрушает сальники двигателя. Масло начинает подтекать, а турбина кидает его капли внутрь интеркулера. Фильтр в этом случае надо заменить. Однако сальники уже разрушены и их также придется менять.

Грязный воздушный фильтр

Загрязненный фильтр и загрязненный воздухопровод вызывают разряжение, из-за которого в цилиндр поступает недостаточное количество воздуха. Это приводит к переобогащению воздушно-топливной смеси и не дает двигателю работать в оптимальном режиме. Кроме того, из-за создавшейся разницы давлений в турбину, а, значит, и в интеркулер всасываются капельки масла.

Установка чистого фильтра и прочистка воздуховодов снизят течь масла и улучшает параметры работы ДВС.

Перегрев мотора

При неисправной системе охлаждения или при длительной эксплуатации в тяжелых режимах двигатель может перегреваться и закипать. В результате перегрева масло разжижается и начинает усиленно испаряться, повышая давление. Сальники турбины, особенно уже изношенные, не могут обеспечить герметизацию в таких условиях. Подтекающее масло турбина гонит в интеркулер.

В этом случае необходимо проверить состояние системы охлаждения и вентиляции картера, состояние сальников турбины.

Изгиб возвратного маслопровода турбины

Если на маслопроводе обнаружились перегибы и деформации – исправьте его геометрию.

Если этого сделать по каким-то причинам не удается или обнаружена трещина – замените неисправную запчасть.

Повышенный уровень моторного масла

При повышенном уровне масла оно поступает в маслопровод к турбине и выдавливается через сальники, откуда забрасывается в интеркулер.

Избыточное количество моторного масла нужно слить, доведя его уровень до установленных производителем значений. Однако одновременно нужно определить, почему уровень масла оказался повышенным и в случае необходимости устранить неисправность.

Нарушение системы вентиляции картерных газов

Эта неисправность приводит к созданию повышенного давления в картере. При этом масло проникает через маслопровод к турбине и продавливается через ее сальники, а затем потоком воздуха заносится в интеркулер.

В этом случае следует проверять не только систему вентиляции, но и подвергнуть диагностике поршни, ЦПГ. Для правильной диагностики и устранению неисправности в этом случае лучше обратиться к специалистам.

Как устроена турбина и как она работает

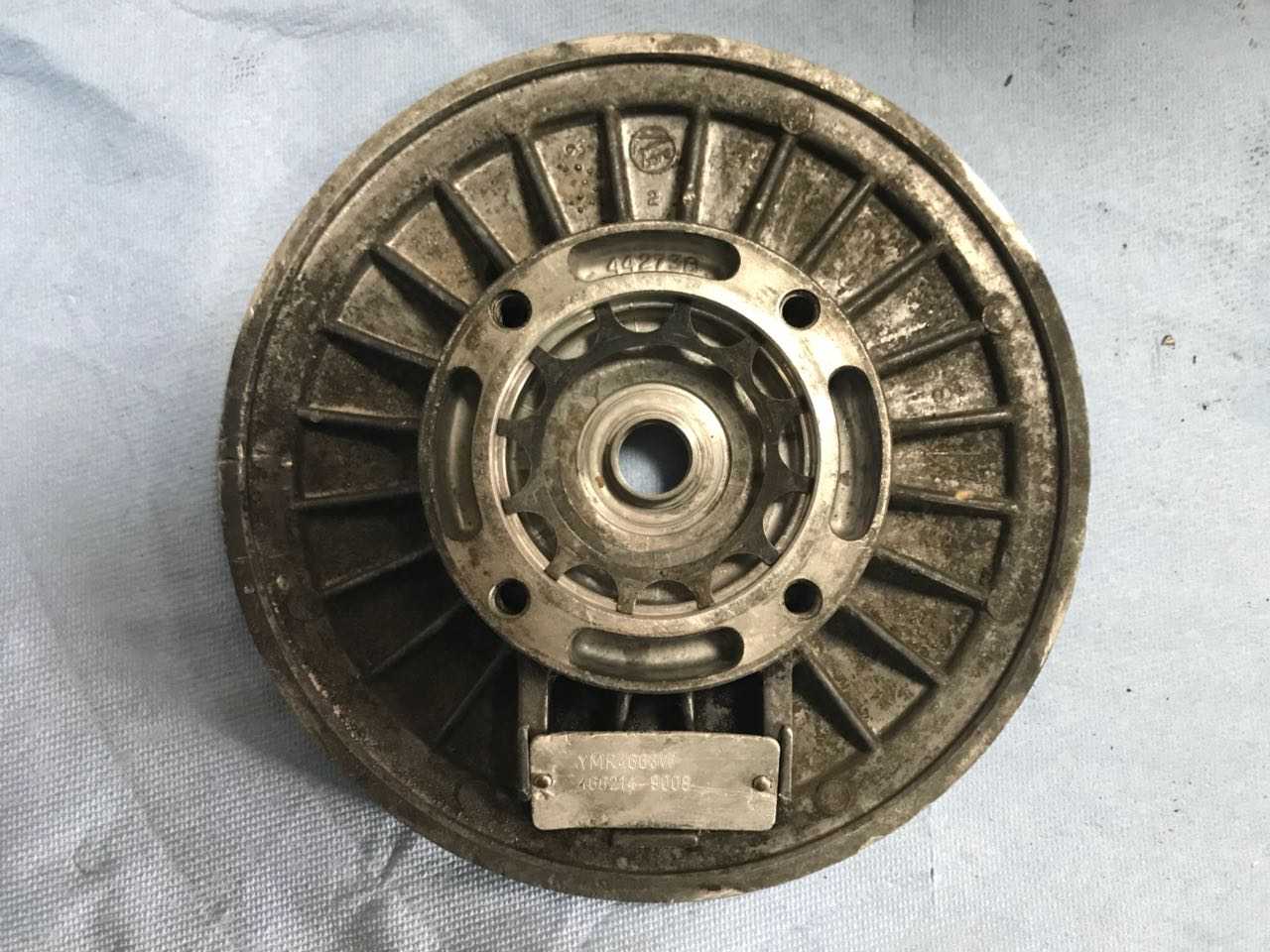

Турбина с измененной геометрией отличается от классических турбокомпрессоров тем, что имеет в своей конструкции кольцо и специальные лопасти с аэродинамической формой, которая способствует увеличению эффективности наддува. В автомобилях с двигателями небольшой мощности сечение регулируется посредством изменения ориентации этих лопастей. В двигателях большой мощности лопасти не вращаются, а покрываются специальным кожухом или перемещаются вдоль оси камеры.

Особенностью VNT турбины являются поворотные лопасти, механизм управления и вакуумный привод. Принцип работы основывается на регулировке потока отработавших газов, которые направляются на колесо турбины. Точная регулировка позволяет настроить проходное сечение для потока газов под режим работы двигателя. Если автомобиль двигается на небольшой скорости, то и турбина крутится медленнее, но при этом лепестки устанавливаются в такое положение, чтобы расстояние между ними было минимальным. Газу в малом объеме сложно преодолеть небольшое отверстие, поэтому он будет передвигаться с большей скоростью, за счет чего обороты турбины увеличиваются, увеличивая при этом давление наддува.

При помощи данных лопастей можно существенно увеличить скорость вращения турбины, не меняя объемы поступающих газов. На большой скорости компрессор раздвигает лопасти – это обеспечивает поддержание безопасного давления внутри системы и исключает перегревы. Принцип изменяемой геометрии позволяет не использовать перепускной клапан, так как весь объём выхлопных газов выходит через горячую часть крыльчатки. Изменение положения поворотных предотвращает избыточный наддув.

Преимущества турбины с изменяемой геометрией

Автомобили с такими турбинами развивают большую скорость с самых низких оборотов.
Существенно снижается объем необходимого топлива, а также количество вредных выбросов в атмосферу.
Улучшается прохождение газов через турбину из-за отсутствия клапана Wastegate и уменьшения количества разнонаправленных потоков газа.
Улучшается эластичность двигателя.

Возможные неисправности

Турбокомпрессор с изменяемой геометрией представляет собой сложный механизм, поэтому он больше подвержен различным поломкам. Однако, такие турбины сталкиваются лишь с несколькими проблемами:

Подклинивание лопастей в движении. Такая ситуация может сложиться из-за сильного износа трущихся пар и образовании нагара. Масляные, а также углеродистые отложения мешают плавному движению регулировочного кольца.
Заклинивание лопаток в одном положении. Это может происходить по причине критического нагарообразования, когда силы вакуума не хватает для движения регулировочного кольца.
Поломки вакуумного привода поворотных лопастей или клапана управления давлением.

Симптомами поломок считаются подергивание при разгонах, потеря мощности двигателя, увеличение расхода топлива, а также срабатывание индикатора на приборной панели Check Engine.
