Все о подключении дхо на автомобиле

Как подключить самостоятельно ДХО?

Чтобы подключить самодельные ДХО, выполните следующие действия:

  1. Для обеспечения активации оптики с зажиганием можно использовать тиристоры, при этом сила тока в них должна быть 0.3 ампера. Должны использоваться тиристоры с сопротивлением на 10 кОм, а их мощность будет составлять 0.25 вольт.
  2. От обмотки реле отключается нулевой контакт. В том случае, если в вашей машине есть электростеклоподъемники, то этот контакт будет отвечать за их функционирование. Демонтированный разъем нужно хорошо заизолировать, чтобы не допустить замыканий в дальнейшем.
  3. Затем осуществляется подключение контакта включения ПТФ к реле ДХО. Эта схема должна быть вмонтирована в реле, которое находится в блоке.
  4. Если в процессе подключения не были допущены ошибки, то ходовые огни будут активировать при включении зажигания. Если что-то не работает, то еще раз проверьте схему.

Recommendations

Comments 86

Привет. Еще работают? не перегорели?

а сколько проработали?

А фото где они ночью?

Практически как ближний свет!

принял спс видел их до сих пор в списках желаний лежит

Аварийка у Вас работает ? Установил такие же дхо+поворотники и столкнулся с проблемой лед не работает при включени аварийки !

Все работает! Подключил правильно?

Подключил правильно, уже менял — + результат 0 . После манипуляций с задними поворотниками обнаружил что если отключаю две лампочки то аварийка работает гуд, то есть : перед поворотники лед + боковые повторители галоген = работает, + подключаю зад 1 лампочку галоген, =работает но уже лед включается позже и сопротивления нагревается, дальше + подключаю зад 2 лампочку и лед не работает, а сопротивление греется все больше !Походу без электрика не обойтись .

А как же предохранитель? Куда его цеплять?

Как сделать своими руками ДХО на Приоре из фар дальнего света при помощи реле?

Применение электронного реле ДХО-30 дает возможность включать лампы дальнего освещения только на 30% от полной их мощности. Этого достаточно, чтобы использовать их в качестве ходовых фонарей. Они включаются при включенном зажигании, выключенных габаритах и отпущенном ручнике. Реле устанавливается на место штатного микропроцессорного устройства и подключается по следующей технологии:

  • Отключить клемму масса от АКБ.
  • Открыть крышку блока реле, извлечь своими руками из гнезда реле дальнего света К7 и установить ДХО 30 на его место.
  • Отвернуть саморезы крепления рамки панели приборов и извлечь комбинацию приборов, нажав на фиксатор.
  • Протянуть провода реле под панелью, чтобы концы оказались на уровне приборного разъема.
  • Подсоединить провода при помощи соединительных элементов согласно схеме.
  • Подключить разъем и клемму массы АКБ.

После выполнения работ следует проверить работу электронного реле в следующей последовательности:

  • Включить зажигание и поставить авто на ручник – лампы не должны гореть.
  • Отпустить рычаг ручного тормоза – индикация и лампы дальнего освещения должны загореться вполнакала (30%).
  • Моргнуть дальними фарами – лампы должны загореться в полную силу, а после вернуться к 30%.
  • Включить габариты – фонари должны погаснуть.
  • Включить дальний свет – лампы должны гореть на 100%.
  • Выключить зажигание – лампы должны гаснуть.

В случае если фонари горят на полную мощность сразу после подсоединения массы, надо в монтажном блоке поменять местами клеммы 30 и 87.

Модернизация штатных фонарей при помощи электронного реле избавляет от лишних хлопот по установке дополнительных ламп. Кроме этого, уменьшается нагрузка на генератор и продлевается эксплуатационный срок службы осветительных приборов. В случае надобности можно без проблем вернуться к стоковому соединению.

Варианты схем

Итак, осуществить подключение можно несколькими способами.

  1. Дхо включается, как только поворачивается ключ зажигания. Огни не тухнут до тех пор, пока не остановится мотор автомобиля. Считается самым простейшим способом, не подразумевающим использование бортовой сети. Достаточно лишь соединить минус от огней к любому месту автокузова, а плюс – провести от замка к выводу высоковольтного модуля, обязательно через предохранитель.
  2. Та же схема, только дхо сразу тухнут, как только задействуется ближний свет. Чтобы осуществить данный вариант подключения, нужно придерживаться вышеописанной схемы, с той лишь разницей, что минус соединяется с одним из плюсовых проводов лампы ближнего света. Как только будет включен ближний на автомобиле, на минус дхо появится плюсовой импульс, огни погаснут. Дхо вновь загорятся, как только задействуется дальний свет или отключится головная оптика.
  3. Схема подключения, которая подразумевает автоматическое подключение дхо, как только запускается автомотор. Считается самым надежным вариантом самостоятельного интегрирования дневных светодиодных огней. Для осуществления данной схемы минус дхо подсоединяется к кузову автомобиля, а плюс – к контакту уже реле.

Простая схема с 4-контактным реле

Налицо простота схемы под номером 1, осуществляемая через 4-контактное реле. Однако такой вариант не всегда удовлетворяет требованиям ГОСТа, так как дхо будут светить раздельно от головной оптики. Огни не отключаются кнопочным механизмом, все происходит автоматически.

Схема подключения 4-контактное реле

Выше на фото как раз приведена эта схема, подключаемая через 4-контактное реле. Она подразумевает следующий порядок действий:

  • во время запуска автомотора от генератора поступает импульс на реле, загораются светодиоды;
  • как только включаются габаритки, дхо отключаются.

Этот способ подключения возможен также без использования генератора. Тогда вместо него источником напряжения станет АКБ, к плюсу которой следует подключить 30-й контакт на фото.

Возможен также вариант подключения плюса от стояночного тормоза. В этом случае, как только активируется ручник, дневные огни погаснут – вот и кнопка.

Схема с 5-контактным реле

Она предусматривает задействование 4-х контактов. Идеальный вариант подключения для автомобилей Приора. Отличие от вышеприведенной схемы не только в количестве контактов реле. В данной схеме не предусмотрено использование выхода 87. Альтернативой массы становится выход 86.

Схема подключения 5-контактное реле

Схема с 5-контактным реле предусматривает использование управления дхо. Кнопочный механизм встраивается между генератором и 30-м контактом реле.

Работа дхо выглядит следующим образом:

  • запускается ДВС, тем самым, импульс от генератора поступает на 30-й контакт реле, а оттуда на плюс дхо;
  • огни загораются, минус соединен с любой частью кузова авто;
  • когда используются габаритки, то активируется катушка, 30-й контакт интегрируется с 87-м, импульс более не поступает – дхо отключается.

С герконом

Схема подключения дхо с герконом

На фото выше приведена подробная схема подключения по варианту с использованием генератора. Плюс интегрируется, как видно из схемы с точкой 30. Контакт реле, помеченный точкой 87, интегрируется с плюсом АКБ. Другой контакт реле, помеченный номером 85 – соединяется с массой автомобиля через дхо.

К геркону подключается контакт, помеченный на схеме точкой 86. От геркона идет соединение на плюс генератора.

Таким образом, схема подразумевает следующее. Как только запускается ДВС, водитель задействует геркон кнопкой, срабатывает реле, включается дхо. Геркон должен быть обязательно упакован в термополимер и надежно зафиксирован на генераторе.

Без геркона

Разновидность схемы под номером 3, только без использования геркона. В этом случае контакт, помеченный цифрой 86, интегрируется с лампой давления масла в приборке. Тем самым, поддерживается вариант включения дхо после завода ДВС.

Примечательно, что эту схему гораздо проще осуществить своими руками, чем вариант с герконом.

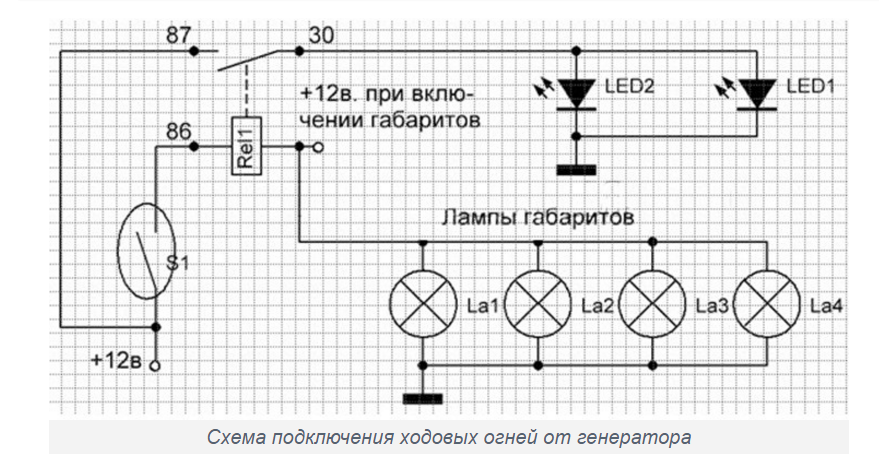

Видео: как подключить дхо от генератора

Как видим, подсоединение дхо к бортовой сети машины осуществляется посредством использования нескольких схем. Плюс берется с выхода генератора, реже – с АКБ.

Пришло реле из Китая спустя месяц

Вот его фото

Ходовые огни у меня уже были куплены, поэтому приступил сразу к установке, прикинул длину проводов у ходовых огней и у реле, придется наращивать, так как китайцы экономят как могут.

Для надежности взял термопистолет и залил соединение проводов пластиком, дополнительно поставив термоусадочные трубки

Протянул провода от ходовых к реле, сами ходовые вытащил в отверстия в бампере.

Протер поверхность бампера водкой, что бы приклеить ДХО на двусторонний скотч

Приклеил

Подключил реле к ходовым тоже с помощью термоусадочной трубки, предварительно залив соединение термопистолетом

Питание на реле взял прямо с клем аккумулятора, желтый управляющий провод пока что не стал подключать, он отвечает за отключение ходовых огней, если включен свет.

Теперь режим работы ходовых огней следующий: включение происходит через несколько секунд после того как двигатель заведен, выключаются ДХО после глушения двигателя через 15-20 секунд, типа свет сопровождения, очень удобно. Светят очень ярко

По итогу не понадобилось ни каких врезок в проводку, достаточно подать постоянный плюс на реле, оно само уже включит ходовые, когда двигатель будет заведен, и отключит после его остановки.

Подключение ходовых огней можно выполнить своими силами.

Кроме экономии денег, в качестве бонуса, получаете моральное удовлетворение от проделанной работы. Для монтажа необходимо:

  1. Иметь элементарные познания в электрике.
  2. При установке соблюдать ГОСТ.
  3. Закупить необходимые элементы.
  4. Изучить, знать и соблюдать правила установки DRL.

Что по этому поводу гласит ГОСТ, читайте ниже

Существую определённые правили монтажа ходовых огней, которые регламентируются ГОСТ Р 41.48-2004.

На фото чётко указаны минимальные и возможный максимум крепления ходовых огней с рекомендованными отступами и расстояниями от земли.

В частности, указаны параметры геометрической видимости и необходимой минимальной площадью освещения.

Правильная установка ходовых огней ДХО, светодиодных ДХО

В 2011 году дума РФ обязала всех автолюбителей страны устанавливать на своих “коней” или ДХО или ездить со включенным светом фар. е скажу, что это меня обрадовало на тот момент. Но по прошествии некоторого времени, все-таки, признал – это хороший закон. Не раз, особенно в пыли, видел встречную машину только если были включены ДХО. В противном случае… В общем, я всеми руками и ногами “за” дхо.

Светодиодные ДХО как попало нельзя устанавливать на автомобиль. Это строго регламентируется. Все требования, о том, как устанавливать световые приборы – можно посмотреть в ЕЭК ООН №87 и ГОСТом Р 41.48-2004.

Кратко – ходовые огни устанавливают на расстоянии не ниже 250 мм не выше 1500 мм от земли ( полотна дороги ). Минимальное расстояние между внутренними краями ДХО составляет 600 мм, а от края автомобиля не более 400 мм.

Выдержка о правильной установке светодиодных ДХО на автомобиль из ГОСТа и правил ПДД

6.19 Дневной ходовой огонь

6.19.1 Установка – Факультативна на автомобилях. Запрещена на прицепах.6.19.2 Число – Два.6.19.3 Схема монтажа – Специальных предписаний нет.6.19.4 Размещение

6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.
Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.6.19.5 Геометрическая видимость
Горизонтальный угол бета = 20° наружу и внутрь.
Вертикальный угол альфа = 10° вверх и вниз от горизонтали.

6.19.6 Направление – Вперед.6.19.7 Функциональная электрическая схема – В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение “включено” орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.
Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.6.19.8 Контрольный сигнал – Факультативен в виде замкнутого контура.6.19.9 Прочие предписания – Нет.

ПДД Цитата:19.4. Противотуманные фары могут использоваться:
-в условиях недостаточной видимости с ближним или дальним светом фар;
-в темное время суток на неосвещенных участках дорог совместно с ближним или дальним светом фар;
-вместо ближнего света фар в соответствии с пунктом 19.5 Правил.19.5. В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни.

Ходовые огни необходимо устанавливать только спереди автомобиля. Запрещена установка на прицепах. Схема установки конкретная. Ее Вы видите на фото выше и ее стоит придерживаться, дабы избежать в последствии проблем с ГИБДД. Также не забываем о допустимой светосиле в 400-800 Кд. Дневные ходовые огни должны включаться с запуском автомобиля и выключаться при включении головного света или габаритов. Как правильно подключить огни таким образом мы рассмотрим в этой статье.

Четырёхконтактное реле в схеме подключения дневных ходовых огней

Следующий рассматриваемый нами способ – более продвинутый. При его использовании вы получите отключение ходовых огней будет происходить сразу после выключения двигателя, а включаться они будут одновременно.

Несмотря на то, что звучит такая схема сложно, разобраться при желании может каждый. Сама схема основана на том, чтобы задействовать переключение четырёхконтактного реле и геркона. Итак, чтобы использовать подключение ДХО через реле, нужно:

  1. Плюс LED DRL на плюсы обоих светодиодных модулей.
  2. Выход на корпус к плюсам габариток.
  3. Второй выход на любой выход геркона.
  4. Второй выход геркона к плюсу зажигания.

После того, как было произведено соединение всех проводов, нужно провести ряд небольших настроек. Обязательно делать это при включенном двигателе автомобиля. После того, как автомобиль будет заведён, нужно подвигать геркон рядом с генератором и определить его оптимальное положение – такое, чтобы он вовремя срабатывал, а дневные ходовые огни стабильно излучали свет. После того, как нужное положение было найдено, нужно повесить геркон в термотрубку, а саму термотрубку зафиксировать в найденном до этого положение.

Что должно происходить в момент запуска двигателя? Сначала должен включиться генератор, а после этого ток пойдет по присоединённым клеммам реле и геркона на светодиоды. Лампы габаритов в этот момент выключены, потому что подаваемый ток очень мал.

Если геркона нет – всё равно есть выход. Используйте вместо него датчик масла. Просто используйте вместо геркона датчик давления и его клеммы – ничего сложного.

Итак, где подвох и почему это не универсальная схема? Всё просто – она в любой реализации (с герконом или датчиком давления масла) не реализует возможность подключения светодиодов к самим ДХО.

Правовые нормы по установке ДХО

Немаловажно знать и учитывать требования по выбору и монтажу светодиодных фонарей:

  • количество светодиодных блоков должно быть не более 2 шт.;
  • запрещена установка ДХО на прицепы;
  • включение ходовых огней должно происходить автоматически;
  • блок освещения должен быть круглой или прямоугольной формы;
  • в зависимости от места размещения ДХО размер может различаться: на воздухозаборнике устанавливают приборы меньшего размера, на бампер большего;
  • светодиодные блоки должны иметь яркость 150–330 люмен, при этом количество элементов и их размер выбирается самостоятельно.

В процессе монтажа важно учесть:

  • вместо ходовых огней можно пользоваться фарами дальнего света или противотуманками;
  • особых требований к схеме подключения нет;
  • располагаться дневные огни должны на расстоянии не более 40 см от края кузова автомобиля;
  • между ДХО расстояние должно составлять не менее 60 см, а при ширине автомобиля менее 130 см его можно уменьшить до 40 см;
  • при установке ходовые огни направляют вперёд, при этом угол по горизонтали должен быть равен 20 ˚, по вертикали 10 ˚;
  • запрещается эксплуатация ходовых огней со стробоскопическим эффектом;
  • светодиоды должны загораться при запуске двигателя и гаснуть после включения головной оптики.

Стоит отметить, что самостоятельная установка ДХО разрешена и законна в соответствии с постановлением РФ№720, действие которого датируется сентябрем 2009 г

В этом случае важно не попасть под ограничения по ГОСТу, который требует сертификацию соответствия любых изменений в конструкции транспортного средства

Монтаж ДХО на автомобиль должен осуществляться с учетом действующих правил

Как своими руками сделать ходовые огни на авто из светодиодов.

Рассмотрим, как пример, возможность установки ДХО из светодиодов для такого автомобиля как Лада Гранта. Заводом изготовителем предусмотрены дневные ходовые огни, совмещенные с габаритами. Однако в качестве источника света Гранта в целях экономии получила лампы накаливания. Самым простым вариантом модернизации ДХО своими руками является покупка стандартных ламп на основе светодиодов, как на рисунке ниже. Своими контактами они как раз подходят на штатные места.

Как показывает практика, единственная сложность с которой сталкиваются хозяева Лады Гранта при установке таких ламп – правильное определение полярности, поэтому главное правильно поставить светодиодную лампу на Гранту.

Вот как выглядит Гранта со светодиодными ДХО.

Практически для любого автомобиля (оставим Ладу Гранта в покое) можно изготовить ДХО на основе светодиодов своими руками.

Для начала нужно определиться: сколько использовать светодиодов и какой мощности? Имеется питание 12 В от аккумулятора – значит последовательно можно включить не более 4-х диодов. Теоретически можно включить несколько параллельных цепочек по четыре, но в данном случае четырех на одну фару ДХО будет достаточно (а может даже и 3-х, если с хорошим соотношением лм/Вт). Для обеспечения необходимой силы света (по нормативам она должна быть от 400 до 800 Кд) мощность светодиодов должна быть ориентировочно по 1…1,2 Вт.

Рекомендуется приобрести светодиоды одного из известных производителей, уже смонтированные на алюминиевую плату

Например, ДХО на светодиодах Gree (подойдут серии XP или более бюджетные  XTE, XBD), OSRAM (серия Oslon), также можно обратить внимание на светодиоды корейских производителей они, как правило, дешевле Samsung  и Seoul Semiconductor серий аналогичных по характеристикам указанным выше

Далее необходимо позаботиться о вторичной оптике, которую следует подбирать в соответствии с типом светодиода. Угол должен быть около 20˚ в вертикальной плоскости и около 40˚ в горизонтальной. Наиболее подходящая линза для светодиода XPE в этом отношении CA11052_TINA2-O (LEDIL).

Следующий шаг – изготовление корпуса-радиатора.

Его можно сделать своими руками как из ребристого радиаторного профиля, так и из обыкновенного П-образного. Во втором случае габаритные размеры будут больше, но зато начинку (светодиодный модуль с линзами) можно будет утопить внутрь. В нашем случае площадь рассеиваемой поверхности должна быть не менее 100 см2, а конкретные размеры профиля будут зависеть от места установки фары, размеров светодиодных модулей и линз.

Светодиодный модуль на радиаторе лучше закрепить с помощью винтов или заклепок, т.к. теплопроводный клей может не выдержать таких суровых условий применения и есть риск потерять светодиоды где-нибудь по дороге. Линзы крепятся с помощью держателей, которые идут к ним в комплекте и имеют двухсторонний скотч  на основании. По причине указанной выше, рекомендуется после установки линз дополнительно закрепить их прозрачным силиконовым герметиком, промазав по периметру. А лучше залить герметиком весь модуль, так, чтобы только линзы над поверхностью остались, тогда не нужно больше ничего предпринимать для влагозащиты и защитное стекло не потребуется. Главное не забыть вывести провода питания.

Придумываем способ крепления для ходовых огней к автомобилю – вот и готовые ДХО своими руками из светодиодов!

Подключать фару к питанию нужно обязательно через ограничительный резистор, номинал которого необходимо будет сначала теоретически посчитать, а затем практически проверить.

Если напряжение на заряженном аккумуляторе составляет 12,6 В, падение напряжения на одном светодиоде (по данным производителя) 3 В, то для обеспечения одноваттного режима потребуется резистор номиналом 1,5 Ом и мощностью не менее 2 Вт.

Подключать ДХО к сети автомобиля можно различными способами в зависимости от требуемого алгоритма работы и марки машины. В любом случае, все это можно сделать своими руками воспользовавшись одной из множества схем приведенных в сети.

Подключение ДХО с помощью китайского контроллера

Столкнувшись с тем, что ходовые огни должны включаться на заведенном двигателе, было принято решение заказать контроллер, который бы позволял определить что двигатель работает, и соответственно включить ДХО, но при этом не требовалось бы лезть в проводку автомобиля, есть конечно вариант подключать ДХО от провода, на котором ток появляется при включении зажигания, но во первых не у всех машин его можно найти под капотом (у Nissan X-Trail кузов Т30 я не нашел), а в салон тянуть не благодарное это дело, во вторых, в момент запуска двигателя, напряжение в бортовой сети скачет, что приведет к быстрому выходу из строя диодов в ходовых огнях.

Немного покопавшись в интернете было найдено такое устройство, производство Энергомаша, но к сожалению найти его в Екб не получилось, да и стоимость похоже у него более 500 рублей, пришлось посмотреть на алиэкспрессе, в итоге нашел такой девайс.

Он подключается к бортовой сети, в любом месте, хоть на клемы аккумулятора, если ток в сети не выше 13 вольт (двигатель не заведен), то это реле не пропускает его, т.е. не включает ДХО, в том случае если ток превышает 13 вольт (двигатель заведен), то ДХО включаются.

В общем это реле, является универсальным, с помощью него можно подключить ДХО на любом авто, я заказал 2 шт., так как у меня (на Паджеро 3) ДХО загораются сразу после перевода ключа в положение ACC, т.е. если нужно оставить включенной магнитолу, или зарядить телефон, ДХО горят, а вторую заказал на Ниссан X-trail в кузове T30, у него под капотом в блоке предохранителей вообще не удалось найти такого провода, на котором появляется ток после включения зажигания.

В общем на сколько я понял, подключается оно следующим образом:

Подключаем контакты (2) на аккумулятор, на контакты (1) подключаем наши ходовые огни, желтый провод (2) подключаем к габаритам, он даст команду реле, на отключение или затухание ДХО когда включен свет (так требуют правила ПДД), (4) предохранитель от КЗ.

Набросал вот такую схемку, как подключать ДХО к реле.

Цена на это реле на сайте

Ходовые огни я заказал уже давно, их фото описание и где купить в этой статье.

Ближний свет или габариты

Еще можно подключиться к габаритам или фарам ближнего света. В теории тут также все выглядит довольно просто, интересно и перспективно.

Первая из рассматриваемых схем предусматривает, что вы будете использовать электроцепь, питающую лампы габаритов. Тут плюс от ДХО соединяется непосредственно с аккумуляторной батареей, как источником питания. А вот минус идет на плюс от габаритов. В такой момент последний будет электрически нейтральным. Тем самым ток идет от плюса АКБ через диоды на габариты, а затем через лампу на корпус, где последний выступает минусом созданной электроцепи.

Поскольку уровень потребления тока будет маленьким, диоды начнут работать, а лампа габаритов не включится.

Стоит водителю переключиться на габариты, на его плюсе появится напряжение 12В, на проводке ДХО будут выравниваться потенциалы и диоды погаснут. Схема начнет работать уже в штатном режиме, давая ток габаритам.

Все вроде бы неплохо. Но опять же, выводы сделаны поспешно.

Схема простая и рабочая. Только имеет несколько недостатков:

  • Ходовики будут оставаться активными, когда двигатель отключается. Это напрямую противоречит действующим законам;
  • Если габариты оснащаются светодиодными лампами, такая схема сразу же станет неработоспособной;
  • Работа окажется некорректной при использовании мощных SMD диодов в составе ДХО;
  • Чтобы обеспечить дополнительную безопасность, придется обязательно добавить в схему предохранитель.

Чтобы избежать первого недостатка, схему несколько переделывают. Плюс от светодиодного модуля берут не от плюса АКБ, а через плюс замка зажигания.

Вторая схема предусматривает активацию ДХО с помощью лампы от ближнего света. Суть в том, чтобы при включении ближнего света ходовики отключались, а в остальное время работали.

Тут имеются те же недостатки, что и для предыдущей схемы. То есть она противоречит ГОСТу и ПДД.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Методы подключения дневных ходовых огней ДХО

В последнее время спрос на дневные ходовые огни (ДХО) довольно высок, такая ситуация на рынке обусловлена тем, что большинство автомобилистов неохотно идут на контакт с инспекторами ГАИ,

последние же в свою очередь могут с легкостью остановить транспортное средство, не имеющее дополнительных световых приборов.

Методы подключения дневных ходовых огней ДХО

Включенный дневной свет/противотуманные фары могут спасти ситуацию, но в таком случае срок службы осветительных приборов, из-за постоянной эксплуатации, будет гораздо ниже, замену ламп придется осуществлять чаще. Также не стоит забывать, что при использовании дневного света/противотуманных фар, хоть и не существенно, но все же увеличивается расход топлива.

Имея совсем немного свободного времени, а также желание сделать езду на любимом авто более комфортной, каждый автолюбитель может осуществить установку ДХО собственноручно. Данная задача вполне осуществима в домашних условиях, для этого достаточно иметь навыки работы с паяльником, а об остальных нюансах установки вы сможете узнать из данной статьи.

Вот небольшой перечень инструментов, которые понадобятся для работы:

  • паяльник,
  • обжимное устройство (можно заменить пассатижами),
  • нож,
  • зажигалка,
  • кусачки.
  • Также для установки понадобится двухжильный провод в изоляции ПВС 2х1,5, его можно заменить на 2х0.75, если осветительный прибор светодиодный, а не галогенный. Провод необходим чтобы осуществить параллельное соединение фонарей. Также необходимо
  • автомобильное реле 12в.,
  • геркон,
  • 2-3 метра одиночного провода сечением 1,5 -2,5,
  • пластиковые хомутики,
  • термоусадка.

Итак, со списком инструментов и материалов определились, перейдем к вариантам подключения:

1 способ. Подключить осветительные приборы можно на прямую к двигателю, таким образом ДХО будут включаться когда машина заводится и выключаться когда глушится.

Этот метод самый простой в осуществлении, для подключения необходимо минус закрепить к корпусу машины, а плюс к плюсу замка зажигания или же к выводу D высоковольтного модуля, присутствие предохранителя крайне рекомендуется.

2 способ . Этот метод похож на предыдущий с тем лишь отличием что при включении ближнего света лампы гаснут. Плюс следует подключать так же как описано в первом методе, минус же подключается к плюсовому проводу лампы ближнего света.

Суть состоит в том, что ДХО потребляют меньше энергии и отличаются большим сопротивлением, нежели лампа накаливания, поэтому при подключении данным способом нить накала не будет сильно разогреваться, при этом на работе ДХО сопротивление нити накала не как не отразится.

При включении ближнего света на минусе ДХО появится плюс и они выключатся, конечно при включении дальнего света они опять заработают. Такой метод приемлем для подключения к лампам габаритов, если они не светодиодные. Во множестве машин по умолчанию габаритные лампы проведены параллельным методом, поэтому можно подключать общий минусовой провод обеих фонарей ДХО к любой лампе.

3 способ. Благодаря этому варианту ДХО включается автоматически только при включенном, работающем двигателе. Для того чтобы осуществить такое подключение следует подсоединить минус к каркасу машины, а плюс к 30 контакту реле. 87 контакт подсоединяется к более мощному плюсу, как вариант можно осуществить подключение к плюсовой клемме, 85 контакт реле кидается через лампы ходовых на массу авто, а 86 к одному из выводов геркона.

Второй вывод геркона следует подключить на любой ближайший плюс, генератор или аккумулятор отлично подойдут, это значения не имеет. После чего запускаем движок и при помощи перемещения геркона ищем точку срабатывания реле и запуска ДХО. Дальнейшая последовательность действий очень простая необходимо упаковать геркон в термоусадку и закрепить его за счет хомутика к генератору.

4 способ. Этот метод подойдет при отсутствии геркона. Последовательность подключения контактов та же что и в третьем методе, только 86 контакт следует подсоединять к лампе давления масла, которая находится на приборной панели.

Эти четыре метода очень просты в исполнении, они помогут вам без каких-либо сложностей собственноручно осуществить подключение.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
