Лучшая схема подключения дхо своими руками на авто

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
Демонтируйте кнопку, через которую будет включаться оптика.
Вмонтируйте другой конец провода в разъем.
Установите кнопку обратно и проверьте ее работоспособность.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

Третья схема позволит деактивировать ходовые огни:

При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.

Варианты подключения

Рассматривая наиболее распространенные варианты подключения ДХО, целесообразно разобрать простейшую схему подключения ходовых огней без использования стабилизатора, генератора и прочих дополнительных элементов. Чтобы ДХО активизировались при включении мотора, рекомендуется:

Плюсовой провод соединить с плюсовой клеммой, расположенной на замке зажигания;
Минусовой шнур закрепляют на корпусе авто в любом удобном для владельца месте;
При повороте зажигания, ДХО будет работать.

Главным недостатком подобной схемы подключения, представляется постоянный режим работы огней при включенном зажигании. Кроме того, работа огней в данном случае, не согласована с другими световыми системами авто, а значит, подобное подключение не соответствует требованиям, указанным в ГОСТ.

Второй вариант подключения гораздо больше подходит для этой цели, так как использует цепь габаритных фар. Плюсовой провод дневных ходовых огней, в данном случае, соединяют с АКБ напрямую. Минусовой соединяют с плюсовым габаритных огней, после чего, светодиоды начинают светится. При этом, спираль лампы не горит, что связано с низким потреблением тока.

После активации габаритных огней, водитель сможет заметить, что потенциалы ДХО выравниваются, что приводит к отключению светодиодов. В результате, световая схема автомобиля переходит в штатный режим работы. Несмотря на то, что данная схема работает без серьезных нарушений, она имеет целый ряд недостатков, ввиду чего, её не следует устанавливать.

К ним целесообразно отнести:

Огни будут работать даже при выключенном моторе;
Схема станет неработоспособной в случаях, если в роли габаритов также задействованы светодиоды;
Работоспособность не гарантируются в случаях, если ДХО использует мощные лампы;
Требуется монтаж предохранителя для обеспечения надлежащей безопасности.

Поскольку данная схема также не соответствует требованиям государственного стандарта, потребуется рассмотреть наиболее простой и подходящий под существующие нормы вариант.

Контроллер ДХО

Для подавляющего большинства владельцев, наиболее приемлемым представляется использование специального блока управления, который позволяет подключить ХДО по правильной схеме, без использования реле и прочих элементов. В итоге, схема подключения отличается простотой и безопасностью, за счет уникальных преимуществ эксплуатации контроллера.

К ним следует отнести:

Стабильное включение ДХО после запуска мотора;
Гарантирует защиту от перегрузок;
Поддерживает любой тип огней, включая светодиодные;
Не влияет на работу других узлов.

Блоки управления дневными ходовыми огнями, в подавляющем большинстве случаев, полностью соответствуют государственному стандарту, что позволяет безопасно использовать их по прямому назначению. Тем не менее, некоторые производители могут внедрять в подобное оборудования различные функции, которые несмотря на полезность, могут не соответствовать требованиям ГОСТ, а значит — использовать их не рекомендуется.

Другим преимуществом подобного рода оборудования, представляется возможность его подключения по заранее предоставленной со стороны производителя схеме. При этом, она обязательно содержит данные о максимальной нагрузке, а также другие важные технические параметры. Это позволяет быстро и легко подключить ДХО без наличия какого-либо опыта и специальных знаний.

Альтернативный вариант

Если приобретение специального контроллера не планируется, целесообразно отдать предпочтение варианту подключения через реле. Оно предполагает использование 5 контактного реле, которое будет задействовано в общей схеме подключения ДХО. Подобная схема позволяет исключить любые недостатки, свойственные предыдущим вариантам и дает возможность безопасного использования ДХО без какого-либо дополнительного оборудования.

Особенности подключения реле ДХО:

30 на «+» выводы модулей светодиодов;
85 на «+» шнур габаритов;
86 отводят на корпус машины;
87а на «+» зажигания;
87 изолируют.

Для реализации подобного подключения через реле, необходимо обзавестись проводами для соединения, клеммами, стяжками, термотрубками и инструментом. Помимо прочего, следует продумать способ надежного крепления собранной схемы в конструкции автомобиля.

Некоторые владельцы предпочитают задействовать в схеме подключения генератор, что не рекомендуется в большинстве случаев. Ведь для того, чтобы устанавливать ДХО через генератор, потребуется выполнить монтаж резистора. Несмотря на работоспособность схемы, её надежность оставляет желать лучшего.

Важные нюансы, которые надо знать

Как и для любого норматива, все параметры, которые надо соблюдать при подключении дневных ходовых огней, можно найти в ГОСТе – в нашем частном случае нам понадобится ГОСТ Р 41.48-2004, конкретно пункт 6, подпункт 19. Из того, что необходимо знать и учесть: электрическая функциональная схема, которая необходима, чтобы контролировать напряжение в зависимости от положения клемм, должна собираться особым образом. В случае дневных ходовых огней критерием правильной установки является тот факт, что огни должны включаться автоматически при запуске двигателя. Но при этом они должны также автоматически отключаться если водитель вручную включил основные передние фары.

Можно также выделить пункт 5 подпункт 12, где сказано, что основные фары (так называемые фары головного света) сами по себе должны включаться только после того, как были включены габаритные огни. Исключением можно считать те моменты, когда габаритные огни включаются кратковременно как сигналы (мигают).

Несмотря на то, что это кажется не особенно важным на первый взгляд, при самостоятельном подключении дневных ходовых огней вам придётся учитывать все эти нюансы и вникать в них.

Хотя может показаться, что «наука» правильного подключения ДХО заключается именно в этом соблюдении баланса между различными сигнальными огнями автомобиля, это на самом деле не так. Схема подключения ходовых огней должна учитывать и тот факт, что блок стабилизации светодиодных модулей является очень желательным при эксплуатации ходовых огней. Без этого блока внутри ДХО будет постоянно прыгать напряжение. Такое колебание напряжения приводит к быстрому выходу устройства из строя и необходимости его замены.

Впрочем, немало автолюбителей, которые утверждают, что стабилизация совсем необязательна и их ДХО отлично работают без неё. Они ратуют за то, что установка стабилизатора будет пустой тратой времени и никакой разницы между «пустых» ДХО от ДХО с блоком стабилизации нет. И, вроде как, подключение дневных ходовых огней — это лишь дополнительные траты.

На самом же деле это совершенно не так. Достаточно иметь хотя бы небольшие понимания в электронике, чтобы знать, что каждый скачок напряжения порождает дополнительный прямой ток, который греет кристаллы. В случае светодиодов можно даже оперировать конкретными цифрами: величина скачка напряжения может достигать до 12В, из-за этого номинальное значение прямого тока повышается и происходит сильный перегрев излучателя.

В результате вы получите сниженную яркость дневных ходовых огней и их непосредственная задача (то, ради чего вы их и устанавливали) – предупреждение водителей со встречки – будет выполняться недостаточно эффективно.

Используя светодиодные дневные ходовые огни без дополнительного блока стабилизации, вы получите необходимость заменять их практически ежегодно, а то и чаще, при этом их прямая функция будет выполняться хуже. Стоит ли лениться и экономить пару сотен рублей из-за этого?

Как правильно подключить ДХО к автомобилю?

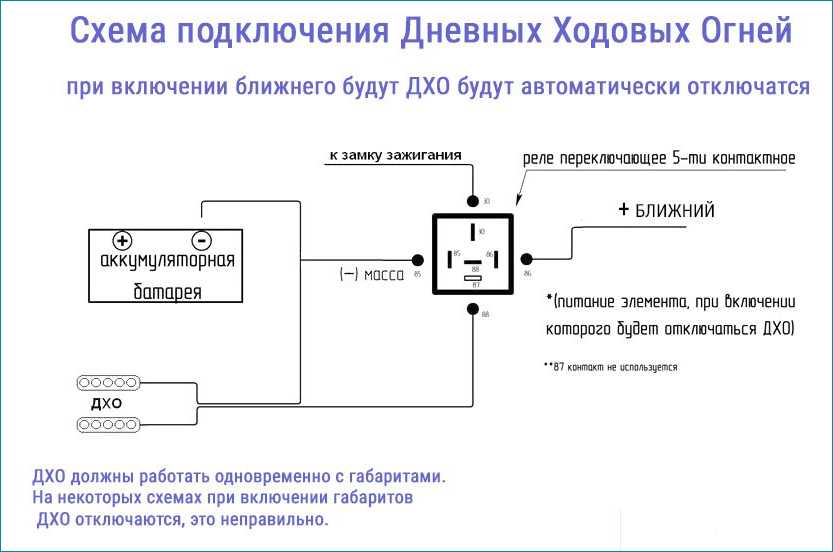

Кроме установки и сборки самой конструкции, нужно правильно соединить всё с электрической схемой автомобиля. На картинке изображена самая простая и надежная схема подключения ДХО. Давайте рассмотрим её подробнее.

К1 – это реле с пятью контактами, один из силовых контактов является нормально замкнутым, то есть он замкнут, когда через обмотку реле не течет ток, а другой нормально разомкнут, он замыкается, когда через обмотку протекает ток. Это одно из стандартных реле и продаётся в любом автомагазине.

Автомобильное реле, 12В

Когда вы включаете зажигание, через нормально замкнутые контакты подаётся питание на ДХО, а когда вы включаете ближний свет, от силового плюса, который идёт на лампы, включается реле ДХО и контакты размыкаются.

Сделать качественные светодиодные ходовые огни для автомобилей своими руками довольно просто. Они будут превосходить дешевые китайские поделки по качеству и характеристиками, а работать будут гораздо дольше.

Самодельные ДХО будут дешевле фирменных, да и приобретенный опыт бесценен.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Правильная установка ходовых огней ДХО, светодиодных ДХО

В 2011 году дума РФ обязала всех автолюбителей страны устанавливать на своих “коней” или ДХО или ездить со включенным светом фар. е скажу, что это меня обрадовало на тот момент. Но по прошествии некоторого времени, все-таки, признал – это хороший закон. Не раз, особенно в пыли, видел встречную машину только если были включены ДХО. В противном случае… В общем, я всеми руками и ногами “за” дхо.

Светодиодные ДХО как попало нельзя устанавливать на автомобиль. Это строго регламентируется. Все требования, о том, как устанавливать световые приборы – можно посмотреть в ЕЭК ООН №87 и ГОСТом Р 41.48-2004.

Кратко – ходовые огни устанавливают на расстоянии не ниже 250 мм не выше 1500 мм от земли ( полотна дороги ). Минимальное расстояние между внутренними краями ДХО составляет 600 мм, а от края автомобиля не более 400 мм.

Выдержка о правильной установке светодиодных ДХО на автомобиль из ГОСТа и правил ПДД

6.19 Дневной ходовой огонь

6.19.1 Установка – Факультативна на автомобилях. Запрещена на прицепах.6.19.2 Число – Два.6.19.3 Схема монтажа – Специальных предписаний нет.6.19.4 Размещение

6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.
Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.6.19.5 Геометрическая видимость
Горизонтальный угол бета = 20° наружу и внутрь.
Вертикальный угол альфа = 10° вверх и вниз от горизонтали.

6.19.6 Направление – Вперед.6.19.7 Функциональная электрическая схема – В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение “включено” орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.
Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.6.19.8 Контрольный сигнал – Факультативен в виде замкнутого контура.6.19.9 Прочие предписания – Нет.

ПДД Цитата:19.4. Противотуманные фары могут использоваться:
-в условиях недостаточной видимости с ближним или дальним светом фар;
-в темное время суток на неосвещенных участках дорог совместно с ближним или дальним светом фар;
-вместо ближнего света фар в соответствии с пунктом 19.5 Правил.19.5. В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни.

Ходовые огни необходимо устанавливать только спереди автомобиля. Запрещена установка на прицепах. Схема установки конкретная. Ее Вы видите на фото выше и ее стоит придерживаться, дабы избежать в последствии проблем с ГИБДД. Также не забываем о допустимой светосиле в 400-800 Кд. Дневные ходовые огни должны включаться с запуском автомобиля и выключаться при включении головного света или габаритов. Как правильно подключить огни таким образом мы рассмотрим в этой статье.

Правовые нормы в России и Украине

Сделать самодельные ДХО своими руками с драйвером в корпусе из оргстекла — не проблема. Но если вы решили установить ДХО-30 в авто, что означает 30 мощности освещения от дальнего света, то в первую очередь нужно разобраться, что об этом говорит законодательство. В соответствии с законами РФ, этот тип оптики должен быть включен всегда — соответствующее правило было введено в 2011 году.

В данном случае имеются ввиду не только фонари дальнего или ближнего света, но и противотуманки. Если вы решили сделать дневные ходовые огни своими руками, то необходимо учитывать, что они могут быть и независимыми, главное, чтобы подключались в соответствии с ПДД.

Требования по установке ДХО

В правилах дорожного движения Украины отмечается, что ДХО в штатные фары представляют собой осветительные устройства. Установка самодельных или заводских фар должна осуществляться в соответствии с определенными правилами. В том случае, если эти правила не будут соблюдены, это может стать причиной серьезного разговора с представителями полиции вплоть до штрафов.

Использование для подключения габаритных огней и фар ближнего света

Следующий вариант подключение – задействование в схеме габаритных огней и фар ближнего света, которые сами по себе завязаны в цепь питания.

Для реализации такой схемы ДХО своими руками нужно провод со знаком «плюс», взяв его от ходовых огней, присоединить к плюсу аккумулятора, а минус соединить (тут внимательно!) с плюсом (!) габаритов. Почему так? Дело в том, что при подключении плюса ДХО к аккумулятору, мы делаем плюс аккумулятора нейтральным из положительного. Таким образом получается новая цепь аккумулятор-светодиоды-габариты-лампочка-корпус. А минусом в такой цепи будет последнее звено – корпус.

Потребление тока в такой реализации очень небольшое (исчисляется в мА), поэтому светодиоды излучают свет при включении автомобиля, а вот спираль от ходовых не загорается.

Если же водитель включает габариты, то тогда напряжение увеличивается, разница потенциалов наоборот уменьшается, светодиоды отключаются, а вот сами ДХО включаются.

Схема подключения дневных ходовых огней к габаритам тоже имеет ряд недостатков, и не всегда ими можно пренебречь.

Ходовые не зависят от двигателя и при выключенном двигателе продолжают работать. Это противоречит ГОСТу.
Эта схема не работает в том случае, если ваши ДХО имеют собственные светодиоды.
Схема будет работать некорректно при использовании очень мощных светодиодов.
Для того, чтобы схема работала корректно и не случилось короткого замыкания необходимо установить дополнительно предохранитель на схему.

Ряд недостатков можно уравнять, использовав несколько хитростей. Например, если вы возьмете плюсовой провод, который относится к LED-модулю, не напрямую с плюсом аккумулятора, а через плюс зажигания, то первый пункт станет недействительным и ходовые не будут работать при выключенном двигателе.

Другой вариант, похожий на подключение через габаритные огни, – подключение в схему с лампой ближнего света. Работает она так: если загорается ближний свет (водитель включает его вручную), то ДХО в тот же момент гаснут. Всё остальное время они работают.

Такая схема хуже, чем подключение в схему с габаритными огнями, потому что помимо того, что в ней сохраняются все пункты недостатков из списка выше, в добавок это прямое нарушение не только ГОСТов, но и ПДД.

По правилам дорожного движения запрещено использовать ДХО при стоянке, для этой функции используются только габаритные огни.
