Как правильно затягивать опоры двигателя

Когда менять подушки двигателя?

И бензиновый, и дизельный двигатель во время работы вибрирует. Отсутствие вибраций кузова авто – заслуга опоры мотора. Рядовые автолюбители называют опоры еще подушками двигателя. Трудно даже представить, с каким дискомфортом столкнулся бы автовладелец, не будь его транспортное средство оборудовано опорами силового агрегата. Сегодня производители автомобилей пекутся о комфортабельности, поэтому премиальные авто оснащаются технологичными подушками. Опоры могут быть выполнены из разных материалов, что напрямую сказывается на их функциональности. Далее мы рассмотрим: какие разновидности подушек существуют, каков их ресурс и как распознать первые признаки изношенности устройств.

Нужно ли менять

Каких-либо рекомендаций по замене подушек в зависимости от их ресурса нет, но определив их неисправность, тянуть с заменой не стоит. Вибрационные процессы способны не только ухудшить комфорт водителя и пассажиров, но и привести к деструктивным процессам в самом двигателе или КПП.

Решив отремонтировать элементы крепления двигателя, нужно определиться с тем, будете ли вы менять сами подушки, или опоры в сборе. В принципе, если сама металлическая опора не повреждена, ее можно оставить, заменив лишь подушку. Цена комплекта подушек для ВАЗ 2110 стоит в пределах 1300 рублей. Стоимость набора опор в сборе составляет около 2500 рублей.

За работу по замене опор или подушек двигателя на станции техобслуживания с вас возьмут не менее 300 рублей за каждую.

Нюансы по замене подушки

Защита двигателя снимается для того, чтобы был комфортный обзор для замены подушки. Двигатель фиксируется при помощи домкрата, проще всего работать на смотровой яме. Чтобы высвободить силовой агрегат, в мастерской сооружают перекладину. В гараже можно использовать обычные доски.

Основное правило — конструкция должна выдержать вес мотора. Когда человек отсоединяет крепление силового агрегата, происходит просадка двигателя. Нижние крепежные болты можно снять, лишь когда силовой агрегат полностью находится в воздухе. После установки опор необходимо выполнять обратную операцию. Нижний болт при этом прочно зажимается.

Замена подушки двигателя своими руками

В этой процедуре, в принципе, нет ничего сложного

И не важно, намереваетесь ли вы, например, заменить заднюю подушку двигателя или все сразу. Разница будет в том, с какой стороны придется действовать (задняя подушка снимается со стороны днища машины, а другие – сверху)

Из инструментов потребуется домкрат, также может быть необходим деревянный брусок или толстая доска к нему, которые будут использоваться в качестве проставки.

Еще необходимо иметь гаечные ключи рожковые и торцевые на 13, 15, 17, 19 и другие, что зависит от особенностей конструкции крепления того или иного ДВС. На яму или эстакаду загонять машину не обязательно, хотя, если установлена защита двигателя, то на яме снимать ее будет комфортнее.

  1. Для начала автомобиль необходимо установить ровно, исключив наклоны и перекосы. Под задние колеса нужно обязательно подложить упоры. Далее, как уже говорилось, снимается защита двигателя (если она имеется), а также ремень генератора. Для снятия ремня предварительно откручивается болт натяжителя. Для этого, скорее всего, понадобится ключ на 13.
  2. Теперь в дело идет домкрат. Он устанавливается под двигатель и с использованием проставки двигатель приподнимается. Тем самым снимается нагрузка с передних подушек. Теперь их можно откручивать, после этого можно приступать непосредственно к их замене. Если нужно поработать с задней подушкой, то домкрат устанавливается в районе коробки переключения передач. Когда происходит замена не одной, а нескольких подушек, то это делается поочередно. Как уже говорилось, на шестнадцатиклапанном двигателе опор больше. Но суть процесса их замены от этого не изменится.

Как снять и поменять передние и задние опоры ВАЗ 2109

Передняя опора

Для начала рассмотрим последовательность замены передней опоры, а затем задней. Чтобы поменять переднюю опору, необязательно загонять автомобиль на смотровую яму, достаточно лишь иметь следующий набор инструментов: набор  различных торцовых головок, накидные ключи, головки и соответствующая трещотка, вороток, домкрат, специальная жидкость для очистки металла от коррозии и новая деталь.

Порядок действий:

  1. Перед проведением работ необходимо установить автомобиль на ровную площадку, обездвижить и снять клемму с аккумулятора. После этого, проведите обработку болтовых соединений с помощью жидкости WD-40. Это позволит облегчить разборку соединений.
  2. Под автомобилем найдите и открутите все болты крепления защиты двигателя. Не обязательно снимать все элементы, достаточно открутить лишь ту часть, которая закрывает доступ к брызговику и поддону. После этого, ослабьте болты, соединяющие опорные части двигателя.
  3. Поднимайте двигатель с помощью домкрата до тех пор, пока болт в опоре не начнет свободно перемещаться. После этого, до конца выкрутите гайку и извлеките болт из подушки. Если он согнулся и не поддается, то можно воспользоваться ударными инструментами и выбить его с обратной стороны.
  4. Как только подушка будет свободна, открутите болты кронштейна, которые крепят ее к блоку цилиндров. Далее старая опора демонтируется и на ее место в обратном порядке устанавливается новая деталь. Во время установки новой опоры, отверстие на подушке может не сойтись. Это абсолютно нормальное явление, так как двигатель достаточно прижал старую деталь, и она деформировалась. Для регулировки высоты монтажа пользуйтесь домкратом.

Задняя опора

Для замены задней опоры рекомендуется применять яму или эстакаду, так как работать под автомобилем лежа довольно неудобно и опасно.

  1. В первую очередь, необходимо установить под коробку передач какую-нибудь опору или домкрат, чтобы она не перемещалась в дальнейшем. Опора должна быть крепкой, так как на нее будет воздействовать довольно внушительная масса.
  2. С помощью головки на 17 нужно открутить две гайки, которые предназначены для крепления кронштейна опоры к кузову автомобиля. После этого, упор или домкрат немного опускаются, и с помощью головки на 19 и ключа откручивается крепление подушки на коробке переключения передач.
  3.  При помощи ударного инструмента извлеките толстый болт и демонтируйте старую подушку. После этого, установите новую опору и закрепите ее на коробке передач. Затем, поднимите упор или домкрат и прикрутите гайки крепления опоры к кузову автомобиля. Затяжку производите с достаточным усилием, так как плохо затянутые гайки, могут стать причиной повторного провисания силового агрегата и скорейшего износа крепежных приспособлений.

На этом замена опор двигателя ВАЗ 2109 завершена. Как видите, данная процедура выполняется  своими руками без помощи специалистов автомобильного сервиса. Достаточно иметь лишь минимальный набор инструментов. Желаем вам удачи на дорогах!

Самостоятельная замена

Перед заменой подушек необходимо диагностировать их состояние. Состояние любых сайлентблоков проверяется монтировкой: с ее помощью нужно воздействовать на опору, имитируя движения двигателя в процессе работы. Если:

  • видны разрывы резины,
  • втулка сайлентблока касается мест соединения,
  • мотор легко перемещается при нажатии и бьется о защиту,
  • сломан кронштейн опоры,

деталь нужно заменить. Если даже признаки износа не так заметны (например, резина потрескалась, но не порвалась), их лучше поменять комплектом. Сайлентблоки со временем теряют эластичность и начинают плохо выполнять свои функции.

В продаже имеются обычные и усиленные опоры для ВАЗ 2114. Во втором типе используется более жесткий состав резины, но долговечнее они только в режиме спокойной езды. Любителям резких стартов и торможений любые придется менять раз в 15 – 20 тысяч, у прочих водителей они могут прожить и 50 тысяч километров. Это ответ на вопрос, сколько ходят опоры.

Передняя опора двигателя ВАЗ 2114

На ВАЗ 2114 опоры вполне можно заменить самостоятельно, не обращаясь в автосервис. Удобнее использовать яму или эстакаду, но можно обойтись и без них. Для этого автомобиль домкратится и устанавливается на упоры (кирпичи или древесные пеньки). Если установлена защита картера – ее нужно снять.

Замена передней опоры. Нужно поддомкратить масляный поддон. Сначала головкой на 17 откручиваются 4 болта, крепящие кронштейн к картеру, затем – болт сайлентблока. Чтобы вытащить болт, нужно поймать домкратом такое положение, где двигатель не будет давить на него всем весом

Устанавливая запасную часть, важно хорошо смазать болт сайлентблока: причем, не только резьбовую часть, но и тело. Оно контактирует с металлической втулкой, поэтому может прикипеть

Это интересно: Самостоятельно решаем проблему с плавающими оборотами

Боковая опора двигателя ВАЗ 2114

Замена правой опоры аналогична с той разницей, что лучше домкратить не двигатель, а корпус коробки передач. Другой вариант – установить домкрат в районе корпуса масляного фильтра. К картеру она крепится тремя болтами. Еще одна хитрость в том, что правую подушку нужно менять вдвоем. Без бокового упора мотор смещается не вниз, а вверх. Домкрат здесь не поможет, поэтому помощник должен надавить на него, чтобы можно было закрепить болт сайлентблока.

Замена задней опоры – наиболее сложное мероприятие, если выполнять его без ямы или подъемника, требующее некоторых навыков в выполнении автослесарных работ и упорства. Она находится на соединении мотора и КПП, поэтому придется работать в ограниченном пространстве. К тому же при откручивании болтов от кузова ключ может упираться в корпус коробки передач.

Экскурс в матчасть

Впервые меры по снижению вибрации мотора были приняты в далеком 1932 году на автомобилях Плимут, выпускаемых корпорацией Крайслер. По предложению ведущего инженера Фредерика Зедера между двигателем и рамой начали устанавливать резиновые прокладки. Нечто подобное могут и сегодня видеть владельцы старых машин советского производства, например, модели «Москвич».

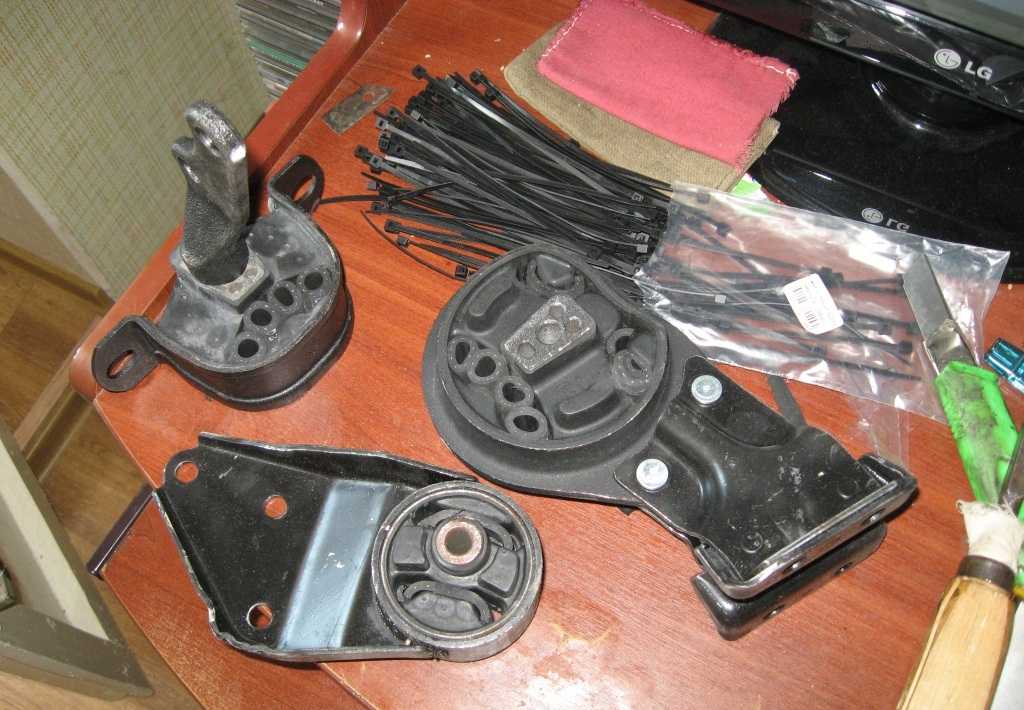

Подушки двигателя (они же именуются опорами двигателя) сегодня бывают нескольких типов:

Резинометаллические. Состоят из двух металлических пластин и помещенной между ними резиновой подушкой. Некоторые производители используют вместо резины полиуретан, который более долговечен. Кроме того, конструкция может быть усилена пружинами для улучшения амортизации. Эти опоры бывают разборными или неразборными. Широко используются в виду простоты и дешевизны производства. Срок службы резинометаллических опор составляет 100 000 километров пробега.

Разумеется, те автолюбители, которые предпочитают делать все своими руками по той или иной причине, наиболее часто имеют дело с резинометаллическими подушками. Особенно это относится к собственникам отечественного автотранспорта. Количество опор завит от типа двигателя. Например, на восьмиклапанном моторе автомобиля ВАЗ 2110 используются две боковые и одна задняя. А на шестнадцатиклапанном варианте будут стоять уже пять опор. Тем, кто собирается заменить подушку двигателя на ВАЗ своими руками, стоит учесть этот факт.

Замена подушки двигателя в случае обнаружения неисправности

Если требуется заменить подушки двигателя, признаки неисправности, описанные выше, как правило, позволят добраться своим ходом до ближайшего автосервиса или собственного гаража. Но ехать при этом следует аккуратно, по возможности со скоростью не выше 60 км/ч. Износу подвергается обычно задняя либо левая подушка. Обнаруженная неисправность одной опоры, скорее всего, повлечет за собой замену и второй подушки. По окончании осмотра нужно заранее приобрести необходимые запчасти — ездить за ними на машине в процессе замены подушек не получится.

Подготовка к замене подушки двигателя
Работы по замене опор рекомендуется производить в тепле, поскольку используемая резина при низких температурах дубеет и теряет эластичность. Это значительно усложнит процесс.
Желательно также загнать автомобиль на смотровую яму и замену проводить оттуда, предварительно отсоединив клеммы аккумулятора. Осматривать чаще начинают левую переднюю сторону мотора, где неисправность подушек появляется в большинстве случаев и доступ к которой наиболее удобен.
Оторванное крепление можно отремонтировать, поскольку цена новой подушки для двигателя иномарки составляет около 2000 рублей (а для внедорожника она вдвое выше). Если же пострадал резиновый элемент, опору в любом случае придется менять.

Процесс замены опоры двигателя
Прежде всего, с мотора снимаются элементы защиты для облегчения доступа к нужным деталям. Затем под двигателем устанавливается домкрат для обеспечения его поддержки во время откручивания подушек. Если процесс происходит в смотровой яме, поперек нее можно положить широкую, достаточно прочную доску и на нее установить домкрат.
Далее агрегат приподнимается домкратом до того момента, когда будет возможно свободно открутить заменяемую опору. После откручивания крепежных винтов и снятия старой опоры на ее место устанавливается новая, и операция повторяется в обратном порядке.
Замена задней подушки, как правило, связана с определенными трудностями. Эта опора испытывает во время эксплуатации двигателя наибольшие нагрузки. В результате этого деформируется весь крепеж, включая болты. По форме крепеж отличается от остальных опор.
Здесь домкрата уже будет недостаточно. Чтобы освободить опору, оптимальнее подвесить мотор к верхней балке. Если такой возможности нет, можно соорудить перекладину на двух стаканах, приподняв заранее двигатель домкратом. В некоторых моделях автомобилей внешние элементы могут помешать устранению неисправности, и их придется снять. Сильно деформированный болт крепежа подушки рациональнее спилить отрезным кругом. Иногда такой болт пытаются выровнять и открутить, но через некоторое время его все равно придется менять.
Старая опора зачастую прикипает к раме с образованием ржавчины из-за накопления грязи. Для ее снятия может помочь масло или средство типа WD-40

Новую заднюю опору важно правильно установить. Нанесенная на опоре стрелка должна быть направлена вперед, по направлению движения машины.  В остальном сборка осуществляется в обратном порядке

После замены задней опоры можно приступать к правой. Здесь также есть вероятность столкнуться с деформированными болтами, однако более серьезная проблема состоит в расположенном тут генераторе либо компрессоре автомобильного кондиционера. Известно, что снятие компрессора может повлечь за собой разгерметизацию контура и утечку хладагента.

Если ремонт происходит в СТО, впоследствии лучше проверить кондиционер на предмет возможных неисправностей. Недальновидные сотрудники автосервисов иногда самолично снимают компрессор для экономии времени, не предупреждая об этом автовладельца.
В иномарках в большинстве случаев правая опора двигателя располагается ближе к передней части. Поэтому для доступа к этой подушке зачастую снимается правая фара и радиаторная решетка.

Часть деформированных болтов не удастся срезать даже болгаркой, поскольку доступ к ним ограничен другими соседними элементами либо попросту до них не достать. В данном случае лучше действовать обычной ножовкой по металлу, срезая поврежденный болт вручную.
Процедура эта займет гораздо больше времени, но так вы хотя бы не повредите соседние детали и узлы. Новая опора ставится на место старой как обычно, в обратном порядке. При установке радиаторной решетки надо быть осторожным — соты радиатора достаточно острые, чтобы порезаться.

Безопасность при работе
Самое главное — надежно и безопасно зафиксировать мотор. Для помощи и подстраховки желателен второй помощник.

Способы диагностики

Признаки износа подушек двигателя

  1. Вибрация двигателя на холостом ходу.
  2. Посторонние стуки во время движения, ощущающиеся в подкапотном пространстве или под коробкой передач.
  3. Рывки при динамичном разгоне авто.
  4. Стуки в моторном отсеке во время запуска или остановки двигателя.
  5. Затруднённое переключение передач.

На авто, имеющих гидравлические опоры, кроме того, может ухудшиться динамика разгона.Визуально неисправные подушки можно определить по расслоению и разрывам резиновых демпферов или поломке алюминиевых кронштейнов. Опытный специалист также может на глаз определить просевшую подушку по тому, насколько сильно деформирован её демпфер.

Разновидности подушек

Несмотря на разнообразие вариантов исполнения, общее назначение подушек – играть роль подвески двигателя, т.е. гасить вибрации и колебания силового агрегата. Роль демпфера двигателя обычно играет резина (иногда во взаимодействии с гидравлическими свойствами масла), поглощающая толчки и вибрацию, не допуская при этом смещения силового агрегата.

В качестве примера можно взять опору мотора на «Ниве». Она представляет собой резиновый цилиндр с приваренными к нему пластинами с резьбовыми шпильками. Левая и правая опоры двигателя абсолютно одинаковы, третья, поддерживающая коробку переключения передач, имеет несколько иной вид и устанавливается на перекладине, закрепленной на днище автомобиля.

Размеры опор и точки их крепления рассчитаны таким образом, чтобы предотвращать смещения силового агрегата, при этом вес двигателя сдавливает подушку, и распределяется так, что разрыв резины вследствие её деформации сдвига практически исключается.Сходным образом двигатель, расположенный также продольно оси автомобиля, устанавливался на «Волгах».

Но при поперечном расположении двигателя уравновесить его несколько сложнее, в силу конструкции силового агрегата в целом. Поэтому опоры чаще всего приобретают вид рычагов подвески, в качестве демпфера двигателя имеющими сайлентблоки, как на дополнительных опорах ВАЗ 2112:Такая конструкция опор также иногда вызвана необходимостью поддержки наиболее удалённых от кузова точек двигателей, которые после модернизации приобрели большую массу.

Применение дополнительных опор позволяет устанавливать более тяжёлые моторы без значительных изменений конструкции автомобиля.Наиболее типичным для сравнительно небольших силовых агрегатов является способ их «подвешивания», как на 2108 -09.Двигатель в сборе с КПП имеет три точки крепления:

  • левая опора двигателя;
  • задняя (нижняя) опора двигателя.

Как работают опорные подушки двигателя

Подушки работают аналогично сайлентблокам рычагов подвески, то есть на скручивание резины. Поэтому на автомобилях, эксплуатируемых преимущественно на плохих дорогах, т.к. такие опоры оказываются ненадёжными – резина расслаивается.Более компактные авто, имеющие сравнительно тяжёлые (по отношению к общей массе машины), подвешиваются несколько иначе – резиновый демпфер в них работает на сжатие-растяжение, что увеличивает срок его службы.

Гидравлические (или гидромеханические) подушки двигателя отличаются от обычных тем, что имеют переменную жёсткость. Достигается это за счёт отбора разрежения от двигателя. При достижении определённого числа оборотов клапан, разделяющий камеры опоры, закрывается.

ПОДРОБНОСТИ: Замена масла в Фольксваген Гольф 5. Меняем масло Volkswagen Golf 5 своими руками

В результате жидкость (антифриз), до того перетекавшая из камеры в камеру, начинает играть роль упругого элемента. Внешне такие опоры отличаются, главным образом, наличием штуцера для подключения вакуумного шланга и тросика.Такие подушки предназначаются для гашения вибраций от мотора, основная масса которого «лежит» на других опорах.

Итак, владелец полагает, что вышла из строя подушка двигателя. Симптомы неисправности подтвердились. Далее необходимо проверить состояние опор. Для того чтобы удостовериться в целостности этих деталей, понадобится домкрат и любые опоры – пни из дерева, поддоны, покрышки.

Подойдет что угодно. Также желательно заготовить монтировку или же толстую палку. Давайте рассмотрим, как определить неисправность подушки двигателя. Для этого рекомендуется установить автомобиль на максимально ровную поверхность. Затем машину нужно поднять при помощи домкрата, далее под двигателем следует установить подготовленную опору. Это может быть бревно или еще что-нибудь. Домкрат лучше убрать.

Конструкционные и технологические особенности

Поскольку в «четырнадцатой» модели вся нагрузка от мотора приходится на переднюю подвеску, соответственно, шасси изготавливается из материалов с повышенным запасом прочности, а его конструкция должна четко соответствовать установленным стандартам. В качестве гасителя колебаний силового агрегата при различных нагрузках применяются прочные резиновые подушки двигателя ВАЗ-2114.

Поскольку к этой детали предъявляются высокие требования, крайне важно приобретать исключительно оригинальные и сертифицированные опоры, так как только они подходят для эксплуатации в наших условиях. В конструкции передней части рамы автомобиля и его подвески подушка двигателя является одним из важных элементов, при этом ее самостоятельная замена вполне по силам автовладельцу имеющему даже самые минимальные понятия в слесарном деле

В конструкции передней части рамы автомобиля и его подвески подушка двигателя является одним из важных элементов, при этом ее самостоятельная замена вполне по силам автовладельцу имеющему даже самые минимальные понятия в слесарном деле.

Главное в процессе проведения ремонта выполнить всю технологическую последовательность действий, тогда установленная деталь прослужит длительный период времени.

Замена левой демпферной опоры

Процедура смены демпфера двигателя с левой стороны автомобиля выполняется в следующем порядке:

  • Демонтировать защиту картера автомобиля.
  • Поставить домкрат под машину в районе КПП, подложить деревянный брус и приподнять авто, снимая нагрузку с опоры.
  • При помощи торцовой головки «на 15» и воротка открутить крепеж опорной шпильки.
  • Освободить ограничитель опоры.
  • Немного опустить домкрат, чтобы свободно снять опорную шпильку.
  • При помощи головки «на 13» снять крепеж опоры ДВС к кузову.
  • Вытянуть опору в сторону мотора.
  • Демонтировать нижний ограничитель опоры и установить новую деталь в обратном порядке.

Небольшие хитрости

В различного рода инструкциях в интернете процесс замены подушек описывается очень просто и незатейливо. Возникает ощущение, что работа эта займет не больше часа времени, и с ней справится даже человек без опыта.

Но на практике обычно приходится повозиться. Трудности возникают из-за плохого доступа к гайкам и тесного пространства для маневров с запчастями. В результате работа может затянуться на весь день и изрядно помотать нервы.

Чтобы этого избежать, рекомендуем внимательно посмотреть видео в конце этой статьи.

А здесь перечислим несколько советов, которые облегчат работу.

  1. Домкрат подставляется под колокол сцепления. Используется прокладка в виде доски 20×20см.
  2. Сильно двигатель поднимать не нужно. Приемная труба упрется в рулевую тягу, что приведет к поднятию кузова вместе с мотором. Конечно, можно снять рулевую тягу или приемную трубу, что даст возможность мотору подняться немного выше до упора колокола сцепления в тоннель пола.
  3. Левая подушка снимается очень просто. Поэтому большинство уроков снимают на примере именно этой опоры. С правой же опорой придется повозиться подольше.
  4. Чтобы вынуть левую опору, достаточно использовать монтировку или просто надавить двигатель от себя. Подушка прижимается к балке и вытягивается на себя.
  5. Перед установкой новой подушки, проверьте на ней затяжку всех гаек и при необходимости подтяните их.
  6. Очистите место установки от накопленной за годы грязи и ржавчины.
  7. При установке сначала попадаем нижней шпилькой в прорезь на балке. Затем надавливаем на двигатель и заводим верхнюю шпильку в кроншейн подушки. Так как двигатель немного приподнимается, деталь прекрасно встает на свое место. Поэтому нет необходимости отрезать шпильку, чтобы ее туда засунуть.
  8. С правой подушкой дела обстоят немного сложнее. Дело в том, что доступ к верхней гайке крепления затруднен. Но это можно решить. Поможет длинная головка на 17 и трещотка. С помощью этого нехитрого устройства вы сможете открутить гайку из под машины. А вот сверху сделать это будет достаточно сложно. Это связано с тем, что подушка располагается под углом к блоку.
  9. Чтобы новая подушка попала в кронштейн, нужно сначала нижней шпилькой попасть в отверстие на балке, затем в районе генератора приподнять двигатель и завести верхнюю шпильку на место.
  10. На правую подушку не забудьте поставить тепловой экран. Иначе долго она не проживет из-за перегрева от выхлопа.
  11. Устанавливая заднюю подушку в траверс, не перепутайте, где зад и где перед подушки. Иначе ее придется снова доставать и приворачивать.
  12. Чтобы прикрутить траверс к кузову, нужно с помощью домкрата приподнять коробку. Это позволит прижать траверсу к днищу и успешно завернуть гайки. Это позволит избежать необходимости поднимать коробку на своем горбу и прикручивать гайки, изогнувшись полубоком.
