Ремонт легкосплавных и стальных дисков своими руками

Здравствуйте, уважаемые автолюбители! А что для вас значат колесные диски? Вот лично вы, какую роль им отводите, в первую очередь? Эстетическую или практическую?

Пусть эти вопросы не покажутся вам странными. Ведь, чего греха таить, очень редкий автомобилист задумывается о роли и значении колесного диска в повседневной жизни.

Только фанаты тюнинга автомобиля, да пожалуй, и всё. А мы, основная масса автовладельцев, вспоминаем о дисках лишь тогда, когда попадаем в яму, и нам уже безоговорочно требуется ремонт автомобильных дисков.

Важно помнить всегда! Неисправный колесный диск, это лишние затраты на ремонт или замену деталей:

выход из строя элементов рулевого механизма;
выход из строя элементов подвески. В частности – амортизаторов;
нарушение развал схождения, с вытекающим отсюда «пожиранием» резины;

Что включает в себя ремонт колёсных дисков

Во-первых, определимся с понятием того, когда требуется ремонт колесных дисков. Вопросу, на самом деле, придаёт актуальность состояние дорожного покрытия отечественных направлений движения.

Обзор станков для правки литых дисков

Многие водители иногда попадают в дорожные ямы. При попадании колеса в яму глубиной не менее 20 см, высока вероятность поломки литого диска. При нарушении конфигурации колесной шины, ее достаточно трудно выправить в домашних условиях. Подвеска ломается, а руль приходит в негодность.

Как эффективно использовать агрегат для ремонта диска?

По итогам ремонтных работ диск приобретает свой исходный вид. Иногда работу можно сделать самостоятельно, не прибегая к посторонней помощи. Техника работы напрямую зависит от используемых средств. Многие тормозные диски, произведенные в слесарных мастерских действительно можно отремонтировать самостоятельно посредством кувалды. При этом делают качественную рихтовку поверхности с удалением видимых дефектов.

А также нельзя гарантировать, что в таком случае будет возвращена начальная геометрия формы. По этой причине практичней всего отдать работу настоящему профессионалу. Он сможет выполнить работу в срок и на высоком уровне качества, используя станок для проточки тормозных дисков, как в условиях мастерской, так и своими руками.

Отличительной характеристикой сложного сплава является то, что при нагревании изначальные свойства полностью теряют свои качества. Для действительно продуманного ремонта используют механизмы прокатки холодным способом. Для ремонта придется задействовать специальный станок для прокатки в сервисном центре, при этом используют комплект насадок и привод гидравлики.

Новейшие авто оснащаются дисками с разными конфигурациями из сложных сплавов. По этой причине часто используют особый станок для необходимой правки дисков:

Для исправления дисков из металла.
Для приведения в действия из легких сплавов.
Для универсальных начинаний.
Для исправления дефектов, вызванных восьмеркой.

По своему принципиальному назначению, все стендовые площадки бывают гидравлического и механического устройства. Станки для осуществления правок литых дисков способны выполнять следующее:

не допускают потерю гибкости;
осуществляют правку резиновых посадочных мест;
устранение вмятин небольшой глубины и при незначительном радиусе.

Как грамотно устранить неполадку на станках для проточки тормозных дисков?

Лучшим способом сделать это является осуществить прокатку посредством зажимных роликов. На вал инсталлируют прижимный крутящий момент, в это время специальные ролики оказывают воздействие на деформированные места, прижимаясь под нужным углом давления. Бортовые стороны диска обрабатываются роликами с трех обводных сторон. Их размер имеет функциональное значение.

Наконечник валового поршня имеет особый фланцевый обтекатель. Именно на него надевают деформированное колесо и фиксируют его гайкой. В случае когда на колесе имеется множество отверстий, то для каждого приходится фиксировать собственный ободок. Все деформированные проемы подвергаются обязательной фиксации гайками.

В самом низу стендовой площадки установлен электродвигатель, который осуществляет передачу посредством редукторных клиньев и ремней. Качество и способ натяжения регулируется гайкой-уплотнителем. Как правило, работы осуществляются с 12-16 дюймовыми прокатками на станках для проточки тормозных дисков.

Использование разных видов станков

На гидравлическом стенде мастер способен реставрировать практически любую вмятину или дефект. Бывают случаи, когда приходится использовать гидравлическое и механическое оборудование.

Для стальных дисков

В процессе правки стальных дисков повреждённая часть прокатывается сквозь прижимные ролики. Диск надевается на вал, и на искореженные места воздействуют ролики под необходимым углом для выравнивания.

Универсальный фланец закрепляется на наконечнике вала, после одевается колесо и крепится с помощью гайки. Если колесо имеет несколько отверстий, то на фланец требуется надеть каждое отверстие. Крепёжные проёмы, имеющие деформацию, центрируются с использованием конических гаек. Электромотор размещён в нижней части станины, соединён с редуктором и клиноременной передачей. Натяжение клиноременной передачи также контролируется гайкой. На таком стенде можно проводить прокатку деформированных колёс с размерами от 10 до 15 дюймов.

Для легкосплавных дисков

Сейчас легкосплавные диски пользуются огромной популярностью как среди молодёжи, так и среди машин S-класса. Такие диски смотрятся очень эффектно, они легки и прочны. Они могут быть коварными и литыми.

Литые реставрируются очень просто: давление с помощью гидроусилителя подаётся на повреждённый участок. Кованые обода имеют лучшие характеристики, нежели литые. Существует большое количество методов ремонта кованых ободов с использованием насадок, через которые давление подаётся на деталь.

Самостоятельно повреждённый обод устанавливают на планшайбу. Рабочая поверхность, в свою очередь, оборудована пазами, предназначенными для крепления любой разновидности ободов. Среднее усилие, необходимое для восстановления формы, колеблется от 3 до 3−5 тонн. Такое давление создаётся с помощью гидравлического привода, который, в свою очередь, управляется гидравлическим распределителем с функцией настройки давления и клапаном редукции.

Рабочая жидкость (техническое масло) выталкивает цилиндр под давлением. Давление обеспечивает насос, который находится около двигателя в нижней части станка. Эффективность прокатки напрямую зависит от работоспособности насоса. С электродвигателем насос сообщается посредством муфты. На обратной стороне находится указатель биения — направляющая из металла с заострённым концом. Указатель биения служит для непосредственного выбора точки рихтовки и является важным фактором на завершающем этапе реставрации.

Станок для правки «литья» укомплектован рабочими насадками и штоками для более гладкой рихтовки. Устройство станка предусматривает ящичек для хранения инструментов и запчастей. Реже встречаются модели гидравлических аппаратов с ручным насосом, однако, они менее производительны.

Для правки восьмёрки

Гидравлическое оборудование для правки «восьмёрки» поможет исправить радиальную деформацию обода. При использовании такого оборудования диск укладывается на горизонтальную станину и прижимается выравнивающим гидравлическим прессом.

Универсальные дископравы

Универсальная станина для ремонта — это комбинированный подход к реставрации с использованием гидравлики и механики. Такие аппараты работают с диаметрами от 10 до 25 дюймов. Устраняют радиальное и осевое биение, восстанавливают место посадки резины и исправляют эллипсность. Ремонт такими аппаратами производится двумя способами:

Двухсторонняя прокатка внутренней и внешней поверхности стационарными и мобильными роликами.
Рихтовка с помощью гидроцилиндра. Управления в этом случае осуществляется гидрораспределителем.

Мощность таких станков 380 вольт, они оснащены трехфазным электромотором. Универсальные станки оснащены резцом для очистки напая после сварочных работ. Встречаются разновидности станков с ножницами для подрезки кромки.

Как ремонтировать колесные диски

Состояние отечественных дорог заставляет нас все чаще обращать внимание на такое мероприятие, как ремонт колесных дисков автомобиля. Ремонт автомобильных дисков, в зависимости от их типа, можно разделить на два вида: ремонт и реставрация

Причем второй вид ремонта больше относиться к реставрации литых дисков.

Ремонт штампованных и стальных дисков мы зачастую производим сами, при помощи кувалды. Но, внешняя видимость, как бы отремонтированной вмятины очень и очень обманчива. Простая рекомендация по ремонту штатных колесных дисков, коими являются стальные и штампованные, — нужно в случае получения вмятины диска, обратится на шиномонтаж. На оборудовании вам произведут прокатку диска или выкатку диска.

В отношении литых дисков – все немного серьезней. Специалисты не рекомендуют делать ремонт легкосплавных дисков методом прокатки. Нарушается структура металла и литой диск теряет свои качества.

Ремонт литых дисков – дело более серьезное из-за особенностей материала диска. Вы должны знать, что настоящий мастер никогда не возьмется за ремонт легкосплавных дисков, как правило, в двух случаях: если имеется трещина у основания спиц или трещина возле посадочных отверстий. Не возьмется, даже если он «маг и кудесник аргонной сварки».

Ремонт колесных дисков своими руками – мероприятие вполне выполнимое. Но, при одном условии: если повреждения диска не касаются его параметров. Как правило, ремонт и покраска дисков своими руками осуществляется в случае небольших трещин на штатных дисках, которые могут быть заварены обычной сваркой. Это, так называемая реставрация дисков.

Реставрация литых дисков может быть проведена своими руками, если вы владеете аргонной сваркой. Если нет, то выход из положения – сервис.

Правка диска своими руками

Если повреждения на диске незначительные, то автолюбителю вовсе не обязательно обращаться к мастерам в техцентр, так как вся процедура может быть проделана лично владельцем транспортного средства в собственном гараже.

Чтобы это сделать, автолюбителю достаточно иметь под рукой абсолютно жёсткое стальное основание, например, тиски или просто брусок, кувалду и строительный фен или газовую горелку, которую вполне можно заменить паяльной лампой. Далее все шаги делаются в следующем порядке:

Аналогично предыдущему способу, необходимо снять колесо, промыть и обследовать на предмет обнаружения прочих дефектов кроме замятого края.
Следующая ответственная процедура – это нагрев повреждённого участка, который лучше всего вести при помощи строительного фена, так как пламя от горелки безнадёжно испачкает поверхность изделия. В процессе повышения температуры сталь станет более податливой, но в то же время в бытовых условиях температуры пока ещё недостаточно для того, чтобы материал потерял свою структуру, или в ней произошли какие-либо изменения.
Далее нужно аккуратно положить его на металлическое основания прямо деформированной частью, зафиксировать либо надёжно держать рукой. Для этих целей лучше всего воспользоваться помощью ещё одного человека.
После того как изделие надёжно закреплено на стальной подкладке, необходимо взять кувалду и нанести несколько точных ударов по погнутому участку для его выпрямления.
Процедура правки легкосплавных дисков завершается при помощи 1-килограммового молотка, которым наносятся удары, и остатки деформаций рихтуются до достижения колесом необходимой формы.
Конечно, в процессе правки автомобильных дисков может быть повреждено лакокрасочное покрытие, особенно при нагреве изделия на открытом огне горелки. Если это штампованное изделие, то автолюбитель может восстановить его самостоятельно, однако в случае литья всё-таки стоит обратиться в СТО, где есть покрасочная камера, и специалисты выполнят работу с соблюдением необходимой технологии.

Вам это будет интересно О литых колесных дисках R13

Установка диска перед правкой

Важно!

Несмотря на выпрямление диска, после ручной рихтовки он не приобретёт былую геометрию, и это почти наверняка вызовет биение при езде на автомобиле с большой скоростью. Это означает, что после подобной операции водителю необходимо обратиться на шиномонтаж, где его колесо будет установлено на балансировочный станок, и в случае отсутствия равновесия мастер закрепит дополнительные грузы в соответствующих местах диска.

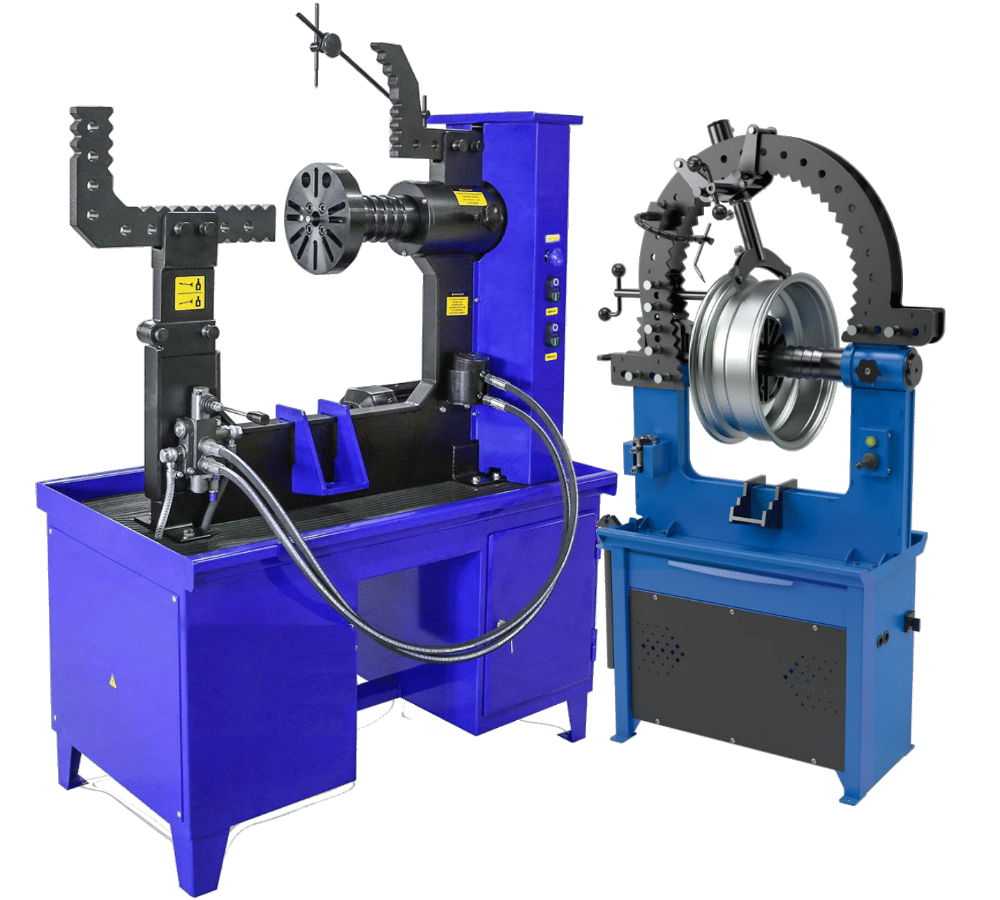

Лучшие универсальные станки для прокатки дисков

Стенды для правки штампованных и литых колес представляют собой комбинации оборудования позволяющие восстанавливать их форму и геометрию. При производстве таких станков используются узлы и агрегаты специализированных моделей.

Приобретение универсального стенда дает возможность сэкономить и обеспечить расширение спектра услуг шиномонтажной мастерской. Операции по правке легкосплавных или штампованных дисков выполняются аналогично тому, как это делается на специальном оборудовании.

Характеристики

При выборе универсальных станков для правки колес принимаются во внимание следующие параметры:

Напряжение питания.
Потребляемая мощность.
Размер ремонтируемых дисков (для литых и стальных раздельно).
Рабочее давление в гидросистеме.
Ход штока в гидроцилиндре.
Максимальное усилие, развиваемое гидроцилиндром.

Станки для правки колес универсальные должны быть укомплектованы инструментом и оснасткой для всех видов работ.

Плюсы

Такие стенды значительно сокращают номенклатуру необходимого оборудования для шиномонтажных мастерских при сохранении возможностей.
Многие узлы оборудования унифицированы с узлами специализированных станков. Это упрощает снабжение и обслуживание.
Отличная ремонтопригодность стендов и обеспеченность запасными частями.

Минусы

Универсальность станков для правки дисков достигнута за счет повышения нагрузки на гидросистему и привод, что вызывает снижение ресурса.
Повышенная сложность универсальных стендов может стать причиной затруднений при их освоении персоналом мастерской.

Рейтинг

Лучшая модель по уровню оснащенности – Сибек Премьер-Альфа.
Самый недорогой универсальный стенд – Titan (Konig) 78 D 00 ROLLER MAXI.
Лучшая модель по удобству использования – Сириус-Универсал.

Способы ремонта литых дисков

На сегодняшний день отремонтировать литые диски можно несколькими способами:

сваркой;
прокаткой;
наплавкой;
ручной правкой.

Теперь рассмотрим каждый из видов ремонта по отдельности.

Сварка является наиболее распространенным и простым способом ремонта. С ее помощью опытный специалист может устранить множество проблем. Как правило, такого ремонта хватает ненадолго, и после нескольких месяцев езды водитель заново ощущает проблемы при езде. Также сам завод-изготовитель не рекомендует термическую обработку — впоследствии диск изменит свою форму и геометрию. Соответственно, при эксплуатации авто с такими дисками вы можете попасть в аварию или же стать ее виновником. Поэтому стоит задуматься, сколько будет стоить вам покупка нового авто или капитальный ремонт, если вы сэкономите на приобретении нового комплекта колесных литых дисков.

Процесс сварки поврежденного литого диска

Прокатка (рихтовка) используется при незначительных повреждениях и вмятинах. Способ прокатки и оборудование можно использовать такое же, как и для стальных. Единственным исключением является термальная обработка. Как уже раньше было сказано, литые диски ни в коем случае нельзя нагревать. Этот процесс также не предполагает больших финансовых расходов. Но перед тем, как загонять авто на СТО, лучше уточнить, сколько стоит прокатать литой диск.

Диск до и после рихтовки

Ручная правка — это самый простой и доступный способ восстановления дисков авто, который можно провести самостоятельно. Чтобы выровнять вмятины, нам понадобится молоток, кувалда и гидродомкрат. Перед началом рихтовки следует оценить, сколько раз, и с какой силой необходимо ударить поврежденное место, чтобы диск приобрел первоначальную форму. Если не рассчитать свои силы, можно только усугубить ситуацию.

Также возможна частичная наплавка металла на поврежденные области с помощью сварки аргоном. После окончания наплавки лишний металл срезают, и вы получаете свой диск без трещин и царапин.

Ремонт литых дисков должен заканчиваться процессом покраски. При обнаружении пятен, которые не смываются и не очищаются, можете быть уверенным, что ваш диск либо нагревали, либо использовали другую термическую обработку, а это недопустимо для такого типа материала. Сам процесс окраски вы можете провести самостоятельно в своем гараже. Для этого понадобится несколько баллончиков краски, обезжириватель, малярная лента и средства защиты (перчатки и респиратор). Изначально диски снимаются с авто, тщательно чистятся и вытираются. После этого краска наносится равномерными слоями по всей поверхности.

В заключение хотелось бы сказать, что ремонт литых дисков своими руками вполне возможен, но единственным табу является их термическая обработка — она недопустима.

Образование высшее: среднее специальное. Специальность: Автомеханик. Хорошее знание устройства легковых автомобилей иностранного производства. Навыки работы: по замене ремня ГРМ ГБЦ ходовая часть сход-развал ТО. Ремонт…

1 комментарий

Евгений says: А я так же порекомендую ознакомиться с некоторыми рекомендациями Европейской ассоциации производителей колесных дисков…

Серьёзные проблемы

Проблемы с дисками могут вызывать трение в колёсах, биение, которое отдаётся в ходовой. Игнорировать такие симптомы нельзя ни в коем случае, поскольку можно навлечь на свой автомобиль проблемы с ходовой частью, снизить безопасность передвижения и свести на нет комфорт эксплуатации авто.

Геометрические пропорции колеса не терпят отклонений и неточностей, которые не всегда можно заметить. Только диагностическое оборудование способно выявить проблемы с геометрией. А водитель может начать догадываться об этом по образованию радиального биения, по вибрациях и ударах, которые передаются на руль от передних колёс, или по дрожи кузова от задних.

Если поцарапанные диски могут немного потерпеть пока у вас не дойдут руки до их прокатки, то колёса с искажёнными геометрическими пропорциями становятся источником опасности.

Когда требуется выполнить прокатку

Понять о том, что колёсным дискам требуется пройти реставрацию, дабы вернуть правильную геометрию, помогает сам автомобиль. Машина меняет характер своего поведения на дороге, заставляя водителя почувствовать неладное и ощутить изменения.

Специалисты и просто бывалые автомобилисты выделяют 3 ключевых признака, по которым наверняка можно понять, что геометрия нарушения, смещения произошли, и нужно предпринимать какие-то действия.

Ошибочно полагаться исключительно на визуальный осмотр. Внешне колесо может выглядеть вполне нормально и не вызывать никаких подозрений. Но даже при небольших дефектах и нарушениях геометрии можно столкнуться с неприятными последствиями. Лучше прислушайтесь к собственному транспортному средству. Если заметите хотя бы один из перечисленных ниже признаков, стоит хотя бы посетить автосервис и пройти процедуру диагностики. В случае, когда проверка подтверждает осевое, радиальное или комбинированное смещение, проводится уже непосредственно сама прокатка.

Резина на колёсах начинает изнашиваться чрезмерно быстро. Причём параллельно наблюдается неравномерное уменьшение толщины протектора. Это не всегда говорит именно о проблемах с геометрией диска. Но выступает в качестве одной из потенциальных причин.
Ощущается ухудшение уровня сцепления колёс с дорожным полотном. Также падает эффективность рулевого управления, торможение происходит дольше, тормозной путь увеличивается. Для этого нужно понимать и знать, как в нормальных условиях ведёт себя машина. Малоопытные водители не всегда могут заметить подобные признаки.
При движении чувствуется посторонняя вибрация. Эти вибрации передаются на руль в той ситуации, когда повреждены именно передние колёсные диски, расположенные на передней оси. А когда геометрия нарушена со стороны задней оси, тогда вибрации будут передаваться на кузов.

Крайне опрометчиво и ошибочно игнорировать подобные симптомы. Если продолжать эксплуатировать машину с такой проблемой, постепенно это приведёт к разрушению конструктивных элементов подвески и узлов рулевого управления. Можно только представить, во сколько обойдётся их ремонт или замена. По сравнению с прокаткой дисков, это огромные финансовые затраты.

Процесс прокатки

Как выполняется процедура прокатки

В зависимости от степени повреждения и характера проявления нарушения геометрии на диске, применяются соответствующие способы прокатки.

Процедура имеет свои особенности в зависимости от того, о каком именно типе дисков идёт речь. Подход к прокатке будет совершенно разным в случае со штампованными и литыми конструкциями.

Поэтому эти процессы и нюансы их проведения нужно рассмотреть отдельно.

Прокатка штампованных изделий

Как утверждают специалисты, и это совершенно справедливое заявление, прокатка актуальна в большей степени именно для стальных штампованных дисков. Работать с литыми конструкциями подобными методами зачастую неактуально. Но о них расскажем чуть позже.

Штампованные изделия прокатываются двумя основными способами:

полным;
частичным.

В случае с полной прокаткой обработке подвергается вся поверхность повреждённого изделия, вне зависимости от того, где конкретно образовалась деформация или произошло искривление конструкции. Преимущество метода заключается в том, что на выходе получается практически идеально ровный, полностью сбалансированный диск. Но есть у метода и свои недостатки. Полная прокатка предусматривает воздействие на весь диск, включая участки, которые не были повреждены. В результате этого снимается часть металлического слоя, и толщина изделия уменьшается. Это приводит к том, что конструкция становится более хрупкой.

Последствием полной прокатки может оказаться повреждение и появление более серьёзных трещин при дальнейшей эксплуатации восстановленного элемента.

Потому существует альтернативный метод в виде частичной прокатки. Тут воздействие осуществляется лишь на повреждённую часть диска. Это приводит к совершенно противоположным сильным и слабым сторонам. То есть толщина всего диска не меняется, но идеального баланса достичь не удаётся.

Как именно рихтовать или прокатывать штампованный колёсный диск, решает сам автомобилист или мастер, который проводит диагностику.

Сама процедура прокатки выполняется согласно следующей технологии:

Сначала специалист проводит визуальный осмотр имеющихся дефектов. Это позволяет оценить, насколько сильно диск повреждён, и поможет ли в этой конкретной ситуации прокатка. За ряд дисков мастера даже не берутся, прекрасно понимая, что добиться желаемого результата не получится.
Если диск подлежит восстановлению, тогда его устанавливают и фиксируют на специальном станке.
На станке предусмотрен ролик, изготовленный из легированной стали. По нему вращается диск, возвращая постепенно свою начальную форму.
После завершения работы станка проводится контрольная проверка формы и геометрии, делаются необходимые замеры.

По завершению прокатки происходит процедура балансировки. Визуально её осуществить тоже нельзя. Тут применяется другой специализированный станок.

Станок для прокатки

Восстановление литых дисков

В действительности технология прокатки больше актуальна для штампованных, нежели для литых дисков. Использовать в отношении литых или легкосплавных изделий подобный станок целесообразно лишь в некоторых случаях. Это касается ситуации, при которой повреждения оказались крайне незначительными. Когда появляются дефекты в виде сколов, вмятин или трещин, используются иные подходы.

Чаще всего литые диски восстанавливают 2 основными методами.

Аргонная сварка. Она далеко не во всех ситуациях гарантирует, что диск удастся восстановить в полной мере. Основная проблематика ситуации заключается в том, что нагревать подобные изделия нельзя, пусть даже незначительно. Это может негативно отразиться на эксплуатационных характеристиках, прочности и склонности к появлению новых дефектов.
Ручная рихтовка. Фактически по литому или легкосплавному диску начинают наносить аккуратные удары, чтобы тем самым устранить какие-то неровности и вмятины. Процедура длительная, кропотливая и требующая предельной аккуратности. Из-за этого вручную рихтуют диски далеко не все мастера.

Изредка некоторые мастера в рамках рихтовки применяют гидравлические домкраты и иные подобные устройства, помогающие вернуть изделию его прежнюю форму. Но использование таких приспособлений требует чёткого соблюдения технологии и наличия у мастера опыта.

На практике легкосплавные литые диски практически не подлежат ремонту. В крайне редких случаях их можно восстановить, причём только частично и далеко не во всех автосервисах.

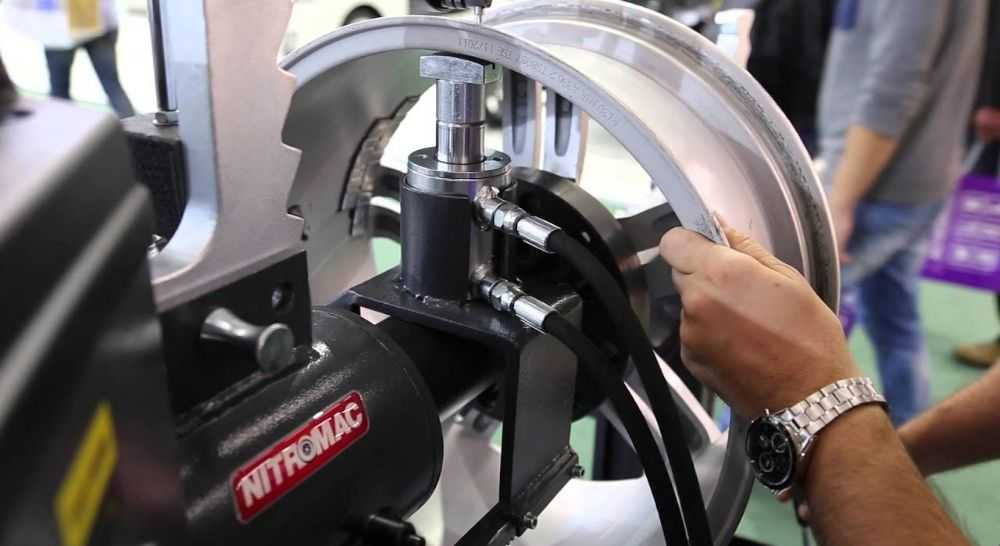

Лучшие станки для прокатки литых дисков

Стенды для правки легкосплавных и кованых колес используются для восстановления формы и геометрических размеров изделий. Исправление деформаций выполняется путем направленного воздействия на поврежденные участки после их предварительного нагрева.

Колесо устанавливается на шпиндель через подходящее по диаметру центровочное кольцо. Крепление колеса производится при помощи болтов через штатные отверстия или с применением прижимного приспособления. Последние могут быть разной конструкции, самая распространенная из них предусматривает использование резьбы на валу шпинделя.

Правка литого колеса осуществляется при помощи отдельного гидроцилиндра, который устанавливается на опорную плиту стенда или в вырезы рамки.

Направление воздействия выбирается мастером, а усилие контролируется визуально при выполнении технологической операции.

Устранение деформации производится через подходящие по форме оправки. Токарная группа позволяет проводить обработку внутренней полки и кромок обода, а также шлифовку внешних и внутренних поверхностей.

Характеристики

Основные технические параметры оборудования для правки литых дисков, которые учитываются при выборе конкретной модели:

размерность ремонтируемых колес;
рабочее давление в гидросистеме;
максимальное усилие гидроцилиндра;
частота вращения шпинделя;
мощность привода.

Помимо вышеперечисленных данных принимаются во внимание габаритно-массовые характеристики оборудования и условия эксплуатации

Плюсы

Станок для правки легкосплавных и кованых дисков в максимальной комплектации позволяет выполнять широкий спектр операций. Преимущества оборудования данного вида:
