Проточка тормозных дисков своими руками без снятия

Зачем протачивать тормозные диски

Теперь можно отложить штангенциркуль и микрометр в сторону и просто провести пальцами по поверхности тормозного диска. Он весь изрыт бороздами от износа. Чем глубже борозды, тем больше диск съедает колодку. А чем тверже фрикционная накладка, тем вероятность появления рытвин большая

Теперь обратим внимание на буртик, который образовался по мере износа диска. Он острый и иногда о него можно порезать палец

А каково тормозным накладкам?

Вот для этого и протачивают тормозные диски. А после проточки еще и шлифуют, чтобы максимально довести состояние рабочей поверхности до идеала. Таким образом, после проточки диск стает ровным и гладким и прослужит еще довольно долго. Но проточка не всесильна, и если диск пострадал от перегрева, никто его протачивать не станет. Во-первых, структура металла уже не та, а во-вторых, устранение биения диска проточкой — довольно сомнительный способ.

Зачем точить и как это лучше делать?

По статистике средний срок службы тормозного диска составляет до 150 тысяч километров, а для тормозных колодок – около 30 тысяч. Но бывает и так, что система выходит из строя гораздо раньше положенного срока в зависимости от условий эксплуатации. На износ тормозного диска могут влиять:

материал детали;
состояние тормозной системы;
среда эксплуатации автомобиля;
стиль вождения.

На вопрос, стоит ли протачивать тормозной диск, есть только один однозначный ответ: если вам позволяет финансовое положение, лучше купить новый. В остальных случаях необходимо грамотно подойти к процессу восстановления детали. Правильная проточка существенным образом продлит срок службы элемента и позволит вам сэкономить денежные средства. Желательно осуществлять ее перед каждой заменой тормозных колодок с соблюдением минимальной толщины диска.

Признаки, сигнализирующие о неправильной работе тормозной системы и необходимости замены ее деталей:

биение педали тормоза при нажатии на нее;
биение рулевого колеса на большой скорости;
блокировка системы при торможении;
посторонние шумы и вибрация во время торможения;
сколы, трещины, царапины и каверны на дисках.
диск перегревается даже на коротких участках торможения;
тормозной путь существенно увеличился.

Важно!
В тех случаях, когда на поверхности образуются глубокие борозды, разумным решение будет замена диска. Проточка может сделать элемент хрупким и подвергнуть его разлету на большой скорости

Экономить на тормозной системе автомобиля недопустимо!

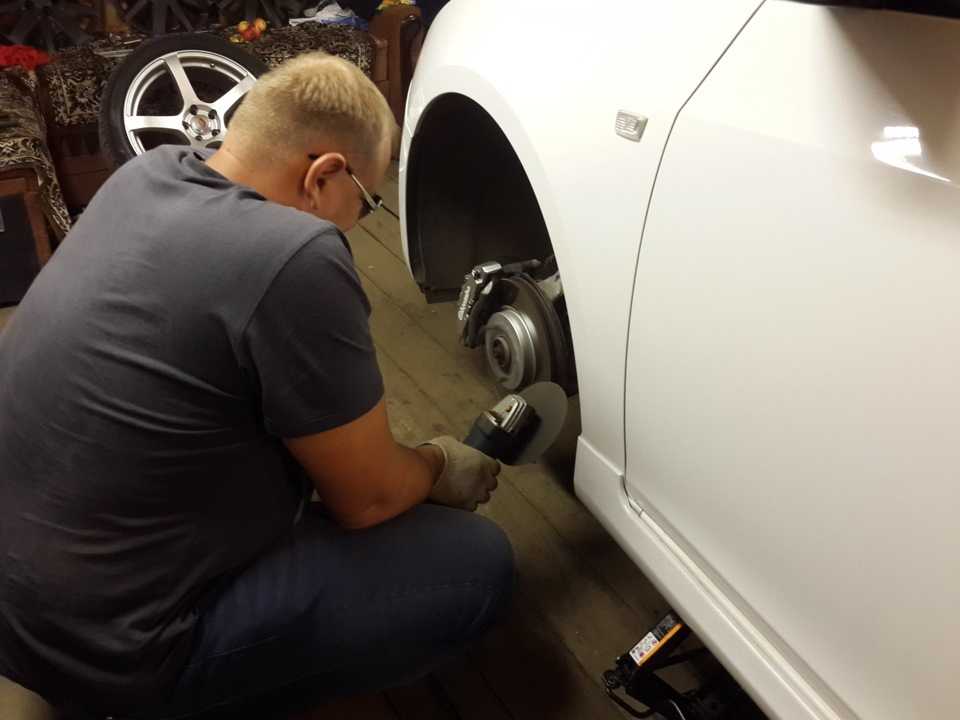

Если вы, сопоставив возможные риски, все-таки решились на проточку тормозных дисков, то осуществить ее можно несколькими способами:

проточка со снятием диска на токарном станке;
не снимая с авто, с помощью специального оборудования;
в домашних условиях при использовании различных абразивов.

Каждый автовладелец сам решает, какой метод для него подходит наилучшим образом. Главное условие, которое должно при этом выполняться – соблюдение точности процесса и техники безопасности.

Audi A6 1998, двигатель дизельный 1.9 л., 139 л. с., передний привод, механическая коробка передач — самостоятельный ремонт

Комментарии 20

Вообще очень полезное дело! Особенно для внутренней части т.к именно внутренний буртик срезает провода на датчик износа колодок когда там ещё кататься и кататься!

не так давно занимался этим))))) неплохо вышло и кстати эфек уже 2 месяца как остаётся как надо)))

Кстати щас покатался и чувствуется, что тормозить плавнее стало. Эффективность стала, как при покупке машины по лучше.

Это вооообще ПИПЕЦ ! Это же надо до такого додуматься !

Мне не понятен ваш комментарий)

Так а чего тут может быть не понятного ?, это же надо додуматься взять болгарку и шлифануть тормозные диски. Я в начале вообще подумал что вы возьмёте болгарку и приделаете её к какой то приблуде и попробуете проточить тормозной диск…

Ну и что тут такого то? Я рабочую поверхность не трогал. Снял только края. А то возмущения, как будто я перфорацию прорезал болгаркой…

У меня 18 или 17 мм толщина осталась. наверно надо менять

Чувак, да ты рискуешь)))

Или 23 мм это развод от производителя?

23 это конечно слишком но и 17 это перебор конечно. Я бы поменял на твоем месте.

Я пока присматриваю по разумной цене, есть подозрение что не успею износить новые то :), там по идее все надо поменять и ГТЦ и ремкоплекты суппортов. Но я больше 120 не езжу, в пол не оттормаживаюсь диски не ведет не бьет

Ну ты как бы смотри. Сам понимаешь, дело техническое )

Это я к тому что с 23-я то можно еще и к токарю сносить

Да слушай, обточки этого канта достаточно оказалось) А вообще есть приблута специально для проточки дисков тормозных которая вешается прямо на суппорт. В таком случае обточка самая точная получается.

на всех машинах колодки не прилегают полностью поверхностью, остаются небольшие буртики по краям, но они особой роли не играют, само главное, чтобы рабочая поверхность была ровной и без биений, а это уже болгаркой не сделать, поэтому данный метод не совсем подходит, да и протачиваются диски на малых оборотах(говорю как токарь в прошлом и ранее их протачивал). По моему проще отдать на проточку токарю, стоит не дорого, а качество намного выше будет

Ну этот метод и не претендует на идеал) Просто теперь они будут лучше охлаждаться. Одному товарищу так на мегане сделали у него меньше вибрации стала при торможении. Конечно лучше токаря саму рабочую поверхность ни кто не поправит.

охлаждение особо не измениться, а вот вибрация может уйти, если до этого были неровные края, которые естественно будут задевать

Кстати не на всех машинах эти буртики получаются. На некоторых их нету.

Ничего не поделаешь, когда рученки чешутся что нибудь с мшиной поделать)))

Источник www.drive2.ru

Привет всем автомобилистам и просто автолюбителям! Сегодня у нас достаточно важная тема для обсуждения, поскольку на повестке проточка тормозных дисков своими руками.

Тормозные диски являются одним из ключевых элементов всей тормозной системы. Безопасность водителя, его пассажиров и других участников движения напрямую зависит от того, что произойдет после нажатия на педаль тормоза, прижмется ли колодка к диску и сумеет ли остановить движение транспортного средства.

Проточка без снятия

Современная промышленность производит специальное оборудование, дающее возможность выполнять работы непосредственно на автомобиле, не производя их снятие. Такой подход оправдан. Ведь вращающаяся на подшипниках колёсная ступица заведомо обеспечивает необходимые условия для точной обработки детали.

Стоит ли приобретать станок для проточки тормозных дисков, стоимость которого составляет не менее 100 тыс. руб. для собственных нужд, вам придётся решать самостоятельно. Действовать же придётся в следующем порядке:

Устанавливаем автомобиль на прочную и жёсткую опору. Домкрат тут не подойдёт.
Снимаем колесо.
Демонтируем суппорт и очищаем диск от посторонних загрязнений, заодно убедившись, что он свободно вращается.
Устанавливаем на ступице и точно центрируем специальный адаптер, подсоединив к нему остальное оборудование.
Располагаем резец (резцы) строго перпендикулярно оси колеса.
Включаем станок и, дождавшись, пока он раскрутит ступицу до нужных оборотов, производим обработку поверхности детали.

С учётом того, что на большинстве моделей такого рода станков большая часть настроек не занимает много времени, работа сильно упрощается. Но, очевидно, что при отсутствии специального оборудования вопрос о том, как производится проточка тормозных дисков без снятия своими руками, теряет всякий смысл.

Доверяй, но проверяй

С учётом всего вышесказанного выполнение работ лучше доверить профессионалам, имеющим в своём распоряжении необходимое оснащение. Но и тут автовладельцев могут ожидать «подводные камни». Например:

Нельзя производить работу на ведущем мосту автомобиля без демонтажа детали или отсоединения от колеса ведущего вала. Несоблюдение этого правила может привести к поломке как обрабатывающего станка, так и трансмиссии обслуживаемой машины.
Для достижения необходимых параметров шероховатости рабочей поверхности вполне достаточно возможностей обыкновенного резца. Поэтому заявление о том, что на автомобиле будет производиться алмазная проточка дисков, скорее всего, является попыткой получить от владельца больше денег. Никакой реальной необходимости использовать алмазные резцы нет.
Прежде чем начинать обработку, обязательно следует убедиться, что деталь не вышла из допустимых размеров. Иначе вы можете впустую потратить силы, время и средства.

Но если всё сделать правильно, то можно сэкономить, вдохнув вторую жизнь в ещё сохранившие запас ресурса детали.

Источник autoot.ru

Читаю много блогов и встречаю вопросы как протачивать тормозные диски, в токарном станке или на машине. Решил отписать по этому поводу свое мнение. Начну из далека. Когда то в далеком прошлом я имел опыт работы токарем — фрезеровщиком с ЧПУ. Спустя какое то время меня увлек ремонт автомобилей. На СТО на котором я трудится был токарный станок и само собой мне как имеющему опыт общения с ним, приходилось на нем работать. Тогда то я и попытался восстанавливать геометрию тормозных дисков с помощью токарного станка. Понятное дело что точить диск надо с одной установки. Есть извечная проблема установки диска в станок. За частую диск зажимается за центральное отверстие, и опорой является привалочная плоскость на которую на машине опирается колесный диск. Учитывая разлет кулачков в патроне, даже если их проточить перед установкой диска, все равно будет биение. Ограничения по радиальному биению одной плоскости тормозной поверхности 0,03 мм. Ограничение по разнице в толщине диска (между двумя плоскостями) все те же 0,03 мм. Для незнающих толщина человеческого волоса 0, 06 мм. Очень трудно установить диск в станок с биением меньше указанного, а тем более что тормозная плоскость находится значительно выше от места зажима диска, то есть появляется рычаг.Вывод: проточить диск в токарном станке с указанной точностью НЕВОЗМОЖНО.Еще есть неприятная штука в машинах — согнутые ступицы. И после проточки в токарном станке иногда бывает даже хуже чем было…Проточка дисков на машине, без снятия, рекомендована заводом изготовителем автомобиля как альтернативный ремонт.

Протачиваются обе тормозные поверхности за один проход, что исключает разницу в толщине. Так же момент с изогнутыми ступицами тоже исключается, так как резцы устанавливаются вместо тормозного суппорта. Вывод: только на автомобиле возможна правильная проточка тормозных дисков . Мои рекомендации выравнивать тормозную поверхность при каждой замене тормозных колодок

Важно контролировать минимальную толщину диска, согласно рекомендациям завода изготовителя

Источник www.drive2.ru

Как самостоятельно выполнить проточку (шлифовку) тормозных дисков

Систематическая эксплуатация тормозного диска приводит к его неравномерному износу. Этот процесс не является дефектом, браком, скорее естественный фактор.

Абразивные борозды по периметру снижают эффективность торможения, езда на автомобиле становится небезопасной. Восстановить работоспособность тормозного контура можно двумя способами:

Заменить диск новым;
Проточить установленный (заводской).

Очевидно, что в первом случае нужно приобрести комплект новых деталей, что не каждому под силу ввиду относительной дороговизны. Проточка, как альтернативный вариант, вполне приемлема.

Замер и проточка тормозных дисков своими руками

До детали мы добрались, но как же действовать дальше, на какую величину нужно протачивать? Для ответов на эти вопросы осуществляется замер износа поверхности диска. Делается это следующим образом: нужно запустить вращение суппорта, и, пока диск вращается на оси авто, к его поверхности подводится специальный датчик. Степень износа, а также необходимая глубина резанья определяются по мере отклонения стрелки на датчике. Далее идет непосредственно проточка.

Для этой работы нашли применение резцы с твердосплавными напайками. Чаще всего, необходимо осуществить два, а то и три подхода, но результат того стоит. Вы получаете ровную, идеальную поверхность. В современных станках можно выбирать между автоматическим и ручным режимом, первый дает более качественный результат. В завершении опять проверяем поверхность диска с помощью датчика. Для того чтобы диски прослужили как можно дольше, после их шлифовки или же замены, рекомендуется поменять и тормозные колодки на новые.

https://youtube.com/watch?v=48sXBuWcc0s

Главная →

Обслуживание и Ремонт → Тормозная система →

Барабанные тормоза: как они устроены и как их ремонтировать

Барабаны, конечно, давно проиграли эволюционную войну дискам, но по сей день достаточно активно используются на недорогих и легких машинах. Все Лады, Renault Logan, VW Polo sedan, Skoda Rapid, Daewoo Matiz – список вполне современных моделей, использующих эти архаичные, но долговечные тормозные механизмы, будет очень длинным. А значит – нелишне знать, как они устроены, почему ломаются и как чинятся. После теоретической подготовки отправимся в ремзону, где обследуем барабаны редкого китайского седанчика Chery Jaggi, более известного в России под именем QQ.

Конструкция барабанных тормозов

Кардинально барабанные тормозные механизмы не изменились с момента их массового появления в 1902 году благодаря Луи Рено. Правда, привод у тех тормозов был тросовый, а потому они были исключительно механическими. Плюс у них не было автоматической регулировки, так что шофер должен был регулярно проверять зазор между колодками и барабаном. Но принципиальная конструкция, повторюсь, изменилась минимально.

Опишем здесь самую распространенную, классическую конструкцию барабанного тормозного механизма. Есть тормозной щиток, который жестко закреплен на кожухе заднего моста или цапфе колеса, и он не вращается. Также есть барабан, который закреплен на ступице колеса и вращается вместе с ней и колесом.

Тормозные колодки установлены на тормозном щитке. С одной стороны колодки опираются на оси, с другой – на поршни рабочего тормозного цилиндра (это хорошо видно на фотографиях). Когда нажимают на педаль тормоза, тормозная жидкость раздвигает поршни в рабочем цилиндре, а те в свою очередь раздвигают тормозные колодки. Колодки прижимаются к поверхности барабана и автомобиль замедляется. На колодки приклеены или приклепаны фрикционные накладки. Чтобы колодки не выпали, установлены прижимные пружины.

Приятным моментом данной конструкции является то, что одна из колодок имеет свойство подклинивания (ее называют активной). Если привести пример, то представьте себе колесо автомобиля, хорошенько раскрутите его и попробуйте вставить рукой какой-нибудь предмет между колесом и аркой: с одной стороны предмет будет выталкиваться, а с другой – еще больше затягиваться в пространство между колесом и аркой, тем самым подклинивая колесо. Та же ситуация и с колодками.

Вторую колодку (пассивную) барабан отталкивает, и ее эффективность ниже первой – это, напротив, неприятный момент. Чтобы скомпенсировать разницу, фрикционная накладка пассивной колодки больше по размерам активной колодки.

ОБОРОТНАЯ СТОРОНА ПОДКЛИНИВАНИЯ КОЛОДКИ В ТОМ, ЧТО ТОРМОЗНОЕ УСИЛИЕ ВОЗРАСТАЕТ НЕ ПРОПОРЦИОНАЛЬНО УСИЛИЮ НА ПЕДАЛИ. ПРОЩЕ ГОВОРЯ, ВЫ ДАВИТЕ НА ПЕДАЛЬ ТОРМОЗА И ПОЛУЧАЕТЕ СОВСЕМ ИНОЕ, НАМНОГО БОЛЬШЕЕ ЗАМЕДЛЕНИЕ, ЧЕМ ОЖИДАЛОСЬ. С ДИСКОВЫМИ ТОРМОЗАМИ ТАКОГО НЕТ.

Чтобы колодки вернулись на исходную после торможения, на них установлены возвратные пружины. Зачастую, если задний тормозной механизм барабанный, то те же колодки задействуются при затягивании стояночного тормоза («ручника»). На одной из колодок имеется дополнительный рычаг, к которому крепится трос, при перемещении которого колодки разводятся.

На современных автомобилях барабанный тормозной механизм саморегулируемый. То есть не нужно раз во сколько-то тысяч км или после ремонта лезть, как на ЗИЛ 130, под автомобиль, чтобы измерить зазор между фрикционными накладками и барабаном.

На фото: ЗиЛ-130 ‘1966–74

Однако даже на современных авто стояночный тормоз все же регулировать необходимо. Потому распорная стойка, благодаря которой разводятся колодки при затягивании ручника, имеет свойство удлиняться или укорачиваться за счет вращения гайки (ее тоже хорошо видно на фото). Еще одним из положительных аспектов барабанных тормозов является площадь рабочей поверхности фрикционных накладок – она в любом случае больше по сравнению с дисковыми тормозами.

Но из-за особенностей условий работы (см. выше) износ накладок неравномерен, а значит, и усилие также будет изменяться с износом. В свою очередь никто не мешает увеличить рабочую площадь накладок за счет увеличения не только диаметра барабана, но и его ширины, а это бесспорный плюс. Этим с умением пользуются конструкторы грузовиков, для которых важней затормозить 20 тонн в пределах приличия, нежели тонкая связь между ногой водителя и ускорением замедления автомобиля.

Процесс со снятием

Здесь с одной стороны все гораздо легче, с другой намного сложнее. Легче потому что диск снимается полностью, не нужно подвешивать суппорт и крепить какие-то части к самой подвеске. Сложнее — что вам нужно протачивать не одну поверхность, а сразу три! Причем стоит делать без снятия диска, один раз закрепляется, и проходим все поверхности сразу. Если же будете снимать то параллельность плоскостей однозначно нарушится, таким образом, вы сделаете еще хуже.

Здесь вся сложность в том, что резец по наружной части найти легко, а вот залезть назад без снятия СЛОЖНО. Потребуется определенная «приспособа» как бы обратный резец либо специальный станок.

Минус этого метода – что многие мастера делают проточку, снимая и поворачивая на обратную сторону, практически делают еще хуже.

Оценка состояния тормозных дисков, возможные их дефекты

Толщина тормозных дисков

Маркировка тормозного диска

Допустимые размеры толщины тормозного диска добросовестные производители наносят с торца его рабочей части, точнее, на ребре. Но обычно оценка степени износа производится «на глазок». Диаметр тормозного диска ненамного превышает диаметр рабочей его площади, которая контактирует с колодками. В результате снаружи образуется выступ, по величине которого можно сделать выводы о том, насколько «сточен» диск. Как правило, кромка высотой более миллиметра является достаточным основанием для замены детали. Если по каким-либо причинам ремонт невозможен (отсутствие запчастей или средств), то нельзя допускать езду с изношенными более чем наполовину колодками – иначе вывалится поршень тормозного цилиндра. Кроме того, чрезмерно тонкий диск наиболее сильно подвержен деформациям вследствие нагрева, что станет причиной его биения при торможении. Кроме того, значительно снизится механическая прочность, что, в крайних случаях, приведёт к разрушению детали. Особенно «слабы» в этом плане вентилируемые перфорированные тормозные диски – их низкая прочность зачастую вызвана сильной коррозией, разрушающей рёбра жёсткости между сторонами диска.

Борозды на тормозных дисках

Появление борозд на рабочих поверхностях, соприкасающихся с колодками, неизбежно. Суппорт не является абсолютно жёстким механизмом, детали которого не изменяют своего взаимного расположения. Меняются как углы взаимного расположения трущихся поверхностей колодки и диска, так и угол положения подвижной скобы суппорта относительно кронштейна, вследствие подвижности направляющих. Слишком большие и глубокие борозды значительно уменьшают поверхность соприкасающихся колодок и дисков, из-за чего снижается эффективность торможения.

Коррозия тормозных дисков

Коррозия и борозды на тормозном диске

Коррозия на рабочей поверхности диска, если её очаги достаточно глубоко проникли в металл, может способствовать выкрашиванию последнего. Правда, если авто постоянно эксплуатируется, то такого не случается. Главные неприятности коррозия доставляет, когда благодаря ей посадочное место диска «прикипает» к ступице, из-за чего снятие тормозного диска может стать достаточно мучительной процедурой. Очень хорошо в плане предотвращения такой неприятности помогает нанесение тонкого слоя смазки на сопрягаемые поверхности во время сборки узла. Как снять тормозной диск, если он всё-таки прикипел? Когда ржавчина достаточно сильно «въелась» в детали, то зачастую приходится высверливать даже болты, фиксирующие диск на ступице. Замачивание «Жидким ключом» мест стыковки ступицы и диска – бесполезное занятие. Максимально чисто убрав ржавчину со стыка, стоит попытаться ввернуть длинные болты в дополнительные отверстия диска и ими «отжать» его от ступицы. При этом нужно ударами тяжёлого молотка сбивать диск. Метод тупой, но эффективный – главное, не терять терпения.

Трещины

При обнаружении трещин на тормозных дисках ни в коем случае не пытайтесь и дальше ездить без замены деталей. В любой момент диск может разрушиться и создать массу проблем.

Заключение

Тормозная система – одна из самых важных конструкций в автомобиле, ведь, если, например, откажет коробка передач или двигатель, машина просто остановится. А если сломается тормоз, да ещё и на большой скорости, это может закончиться катастрофой. Малейшая вибрация приводит к расшатыванию и ослаблению всей подвески автомобиля или вытеканию тормозной жидкости.

Именно поэтому необходимо регулярно проверять качество торможения не только на дороге, но и на станциях технического обслуживания. А устранять неполадки нужно сразу при их выявлении и желательно делать это в профессиональных автомастерских, где специалисты дают гарантию на свою работу.

Стал замечать, что при умеренном торможении со скорости более 120 км/ч происходит биение руля, что совсем не комфортно. Думал уже менять тормозные диски, НО! Рассказал про данную проблему другу, он сказал-«Без паники, сейчас все сделаем, уже есть опыт»)Проблема биения руля при торможении-выпирающая бороздка(бортик) по контуру диска (можно прощупать руками). При торможении колодки слегка ходят в стороны и начинают биться об бортик (бороздку) тормозного диска отдавая вибрацию в руль, плюс ко всему диск портит колодку обдирая ее с краев.Вооружившись болгаркой с зачистным диском, и напильником, начинаем проточку:1. Вывешиваем одну сторону, снимаем колесо.2. Заводим мотор, включаем 4 передачу, включаем болгарку и убираем внешний бортик (бороздку) на тормозном диске, выводим в уровень с местом основного трения с колодками.3. Внутренний бортик меньше внешнего, и болгаркой до него не достать без снятия кожуха, поэтому точили напильником.

ИТОГ:тормозится идеально ровно, 110-190км/ч-торможение идеальное, никакой вибрации руля!) А дискам еще тормозить и тормозить)

Если собрать все вопросы за последние несколько месяцев, то есть один который точно входит в ТОП пять по популярности. Как вы, наверное, уже догадались – это проточка дисков на передней оси автомобиля. Волнует этот вопрос владельцев уже не новых машин, а скажем так с пробегом около 100 000 километров. Именно тогда им выносят вердикт – вам нужна замена! НУ нужна и нужна что тут такого, МЕНЯЙТЕ, но после того когда озвучивают цифры вместе с работой, многие мягко сказать …

Зачем меняют или протачивают?
Про цену
Процесс без снятия
Процесс со снятием
Плюсы и минусы проточки
Что можно сделать своими руками
ВИДЕО ВЕРСИЯ

ОФИГИВАЮТ! И не без причин, не среднюю иномарку, если брать оригинальный комплект дисков стоит около 4000 – 6000, то есть пара 8000 – 12 000 + работа, думаю в 9000 – 13 000 можно уложиться. Конечно, есть неоригинальные варианты, но ценник однозначно будет в районе 3000 – 4000! Недешево все это.

А зачем вообще менять, можно ли с такими кататься? Эта мысль посещает многих после озвучивания ценника.
