Как легко сделать браслеты противоскольжения

Разновидности и чем они отличаются

Многие водители, ознакомившись с недостатками грунтозацепов, принимают негативное решение об их приобретении или изготовлении. Однако рано или поздно наступает такая ситуация, когда присутствие цепей не помешает. Грунтозацепы подразделяются на несколько разновидностей. Основными отличительными параметрами являются: материал изготовления и геометрический рисунок цепного изделия на шине.

В зависимости от материала изготовления грунтозацепы подразделяются на следующие виды:

1. Жёсткие.
2. Мягкие.

Жёсткие грунтозацепы

К жёстким видам относятся изделия из следующих видов металлов: титан, сталь, алюминий. Прочность изделия зависит не только материала, но ещё и от толщины звеньев. Чем больше размеры звеньев, тем выше и показатели проходимости автомобиля. Однако и выше показатели негативного воздействия на автомобиль.

С одной стороны толстые цепи увеличивают проходимость автомобиля, с другой негативно влияют на подвеску и рулевую рейку

Недостатком жёстких изделий является высокий показатель шумового эффекта, а также ускоренный износ шин. На цепях такого типа нельзя развивать скорость выше 40 км/ч. Кроме того, массивность и тяжесть цепей негативно влияют на транспортное средство. Не на всех видах легковых автомобилей могут использоваться жёсткие цепи в силу незначительного пространства между колёсными арками.

Мягкие грунтозацепы

Мягкие грунтозацепы изготавливаются из неметаллических материалов, которыми выступают резина, полиуретан и даже пластик. Для повышения прочности изделий используется такой способ, как армирование. Мягкие варианты грунтозацепов для автомобилей являются более щадящими, так как в меньшей степени способствуют износу резины, а также они практически бесшумны. Автомобиль на таких грунтозацепах может развивать скоростной режим до 80 км/ч, осуществляя при этом качественное сцепление с дорожным покрытием.

Мягкие цепи тяжело назвать «цепями» в прямом смысле слова, однако работу при езде по городу они выполняют ни чуть не хуже

Как и жёсткие цепи, мягкие грунтозацепы имеют недостатки, которые отчётливо проявляются при передвижении по гололёду. Мягкие цепи отлично показывают себя при перемещении по городу, не оказывая негативного воздействия на дорожное покрытие. Однако они не способны обеспечить эффективное прохождение заснеженных участков и грязи, поэтому в таковых ситуациях нужно использовать только жёсткие цепи.

Как одеть цепи на колеса для легкового автомобиля своими руками

Помимо вопроса изготовления такой противоскользящей системы, еще встает проблема ее правильной установки на резину. Соображающие люди рекомендуют ставить систему на все шины, а не лишь на ведущие. Это поможет снять процент напряжения с ведущих колес во время сложной ситуации на дороге. Если одеть цепи неправильно, то это может привести к массе проблем. К самым часто встречаемым можно отнести:

• боковые порезы резины;
• выход из строя датчика АВС;
• нарушению тормозной системы.

Уже сделанные цепи можно установить на шины при помощи домкрата, либо просто наехав на них.

Если использовать домкрат, то сначала следует немного приподнять машину до необходимого уровня. Далее установить оборудование на колесо и затянуть. Для следующего способа понадобится немного больше манипуляций.

Вам это будет интересно Лауфен — параметры шин

Для начала следует положить цепи перед необходимыми колесами. Желательно следить за правильным размещением звеньев, не допускать их перекручивания. Потом наехать на них и поставить автомобиль на ручник. Надевать противобуксовочную систему нужно так, чтобы крюк и карабин были снаружи колеса. Крючок понадобится соединить с последним звеном, которое в итоге будет находиться с внутренней части автоколеса.

Закрепить узел с наружной стороны и произвести натяжение системы. Все поперечные элементы должны быть тщательно распределены по всей поверхности колеса. Чтобы облегчить себе работу, следует немного снизить давление в шинах перед монтажом системы.

Обратите внимание!

Чтобы все элементы встали на свои места, рекомендуется проехать около 30 метров и окончательно отрегулировать правильное прилегание цепей к колесу, если это будет нужно.

Фиксация устройства

Проект устройства противоскольжения для автомобиля

цепи или браслеты противоскольжения

Выбор схемы плетения цепи

Прежде, чем что-то закупать и мастерить, необходимо иметь на руках проект: этот принцип лежит в основе любого серьезного изобретения и цепки для шин – не исключение

При разработке приспособлений для колес, повышающих проходимость автомобиля в снегу, важно выбрать подходящую под ваши потребности схему плетения

Лесенка

Соты

Ромб

+ Самое мощное тяговое усилие
+ Низкая цена
+ Простота конструкции

+ Отлично штурмует колею
+ Плавный ход по плотному грунту
+ Лучшая управляемость в классе
+ Добротное поперечное сцепление

+ Прекрасно выходит из колеи
+ Хорошая управляемость

— Плохо выходит из колеи
— Худшее поперечное сцепление в классе
— Повышенная нагрузка на узлы трансмиссии на твердых покрытиях

— Средний уровень тягового усилия

— Гребет посредственно
— Не препятствует сползанию машины вбок
— Высокая вибронагруженность трансмиссии

Подходит для ведомой оси
Лучший выбор для горных дорог и легкого бездорожья
Не рекомендуется к применению

Обратите внимание на соты или лесенку

Размер звена

Не рисунком единым. Калибр звеньев цепи также определяет ряд важных характеристик, среди которых – проходимость и долговечность. Так тонкая цепочка долго ходить не будет, но и вариант покрупнее может не влезть в колесную арку. Строго говоря, в этом вопросе не стоит фокусироваться лишь на одном параметре:

• С ростом калибра улучшаются тяговые возможности в снегу и грязи, увеличивается ресурс противобуксовочного изделия, но имеет место жор резины.
• Мелкозвенные цепи противоскольжения отлично цепляются за лед, обладают умеренным аппетитом к резине, но быстро изнашиваются.

1. Легковые машины и кроссоверы: 3,5-6 мм. Наши коллеги из Автокомфорта опытным путем определили, что двухтонный SUV лучше оснащать 6 мм цепями. А еще лучше выбрать ассиметричную форму 6х8 мм – тогда машина демонстрирует все, на что способна. Что касается размерчика поменьше, то 5 мм цепь тем, кому за 2 000 кг, будет маловата.
2. Грузовые автомобили и спецтехника: 6-19 мм.

Фурнитура

При виде фирменных комплектов становится понятным, что устройство противоскольжения состоит вовсе не из одной цепочки. Конструкцией также предусмотрены:

• Две соединительные линии, увязывающие участки цепи сзади и спереди покрышки.
• Стягивающее приспособление, плотно фиксирующее цепок на колесе (замок).
• Крепеж, скрепляющий металлические отрезки между собой непосредственно на протекторе (соединительные кольца).

Что конкретно может служить в роли тех или иных компонентов, определяет бюджет и номенклатура оборудования, находящегося в распоряжении. Приведем примеры для каждой из трех групп фурнитуры:

Лучшим вариантом соединения отрезков цепи по бокам является использование цепочки того же калибра. При таком раскладе гарантирована максимальная прочность и долговечность. Единственное, что отталкивает от этого решения – это высокая себестоимость. Отчего появилась вторая версия – использовать для этих целей трос. Погонный метр тросового каната заметно дешевле, но он способен перетираться и расплетаться, а посему менее надежен.
Стяжка на фирменной цепи также изготовлена из цепочки. В быту такое решение реализовать сложно, поэтому на самодельных изделиях прижились талрепы и своеобразные замочки, известные по устройствам противоскольжения «Сделано в СССР». Массовое использование талрепов обусловлено их доступностью в розничной продаже и отсутствием необходимости что-либо изготовлять своими руками

Вместе с тем, подобная схема скрепления располагает неважной грязезащитой. Отсюда появилось мнение, что талреп сложно ослабить после нескольких поездок

Преимущество советской конструкции замка состоит в надежности и безотказной работе. Однако у замочка есть единственный минус – сложности в изготовлении (необходимо допоборудование).

Соединение прямых и ромбовидных участков в зоне протектора (касается схем плетения «соты» и «ромб») проще всего производить специальными кольцами. Если таковые достать сложно, то можно обойтись известным приемом: разрезать болгаркой звено, завести в зацепление и заварить сварочным аппаратом.

Перечисленная фурнитура – костяк средства противоскольжения. В зависимости от технологии изготовления подбирается еще ряд обязательных к применению деталей:

• Тросовая схема увязки цепи по бокам шины. Дополнительно потребуются коуши, шакл и зажимы, фиксирующие трос от распускания.
• Цепная увязка цепочки по бокам колеса. Необходимы пластины, соединяющие участки цепки по периметру передней и задней стенки покрышки + съемные кронштейны, использующиеся на отрезке крепления замка/талрепа.

Изготовление цепей противоскольжения: последовательность действий

Многие автолюбители ценят свой труд, поэтому прибегают к разрешению проблемы с отсутствием грунтозацепов самостоятельно.

Необходимые инструменты и оборудование

Перед выполнением соответствующих работ нужно первоначально убедиться в том, что имеются соответствующие материалы и инструменты. Посмотреть процесс изготовления цепей противоскольжения можно на видео, однако недостатком видеороликов является отсутствие информации о необходимом оборудовании.

Чтобы изготовить простейшую цепь типа «Лесенка», понадобятся следующие материалы:

1. Стальная цепь. Толщина арматуры должна быть не менее 5 мм.
2. Карабины, имеющие муфту и резьбу. Изделия, имеющие защёлки, для изготовления грунтозацепа не подходят.
3. Устройство натяжения цепи.
4. Болты, гайки и шайбы.
5. Крючки.

Для изготовления цепей противоскольжения необходимы карабины с муфтой и резьбой

Основным материалом является цепь, длина которой для двух средних колёс диаметром R15 должна составлять не менее 15 метров. Купить отдельно цепь и изготовить из неё грунтозацеп самостоятельно намного дешевле, нежели приобрести готовое изделие.

Чтобы изготовить грунтозацепы, также понадобится набор инструментов:

• Тиски;
• Болгарка с кругом по металлу;
• Рулетка;
• Молоток;
• Гаечные ключи для закручивания болтов и гаек.

Статья в тему: Запрет регистрационных действий на автомобиль: что это такое

Как видно, запас материалов и инструментов незначительный, поэтому после подготовки, можно приступать к изготовлению цепей противоскольжения.

Пошаговая инструкция

Процедура изготовления подразумевает выполнение следующих действий:

1. Измерение длины окружности шины. Это нужно для того, чтобы изготовить два кольца из цепи соответствующего диаметра. Здесь один важный момент: длина должна быть такой, чтобы цепь лежала на половине ширины шины, как показано на фото ниже.

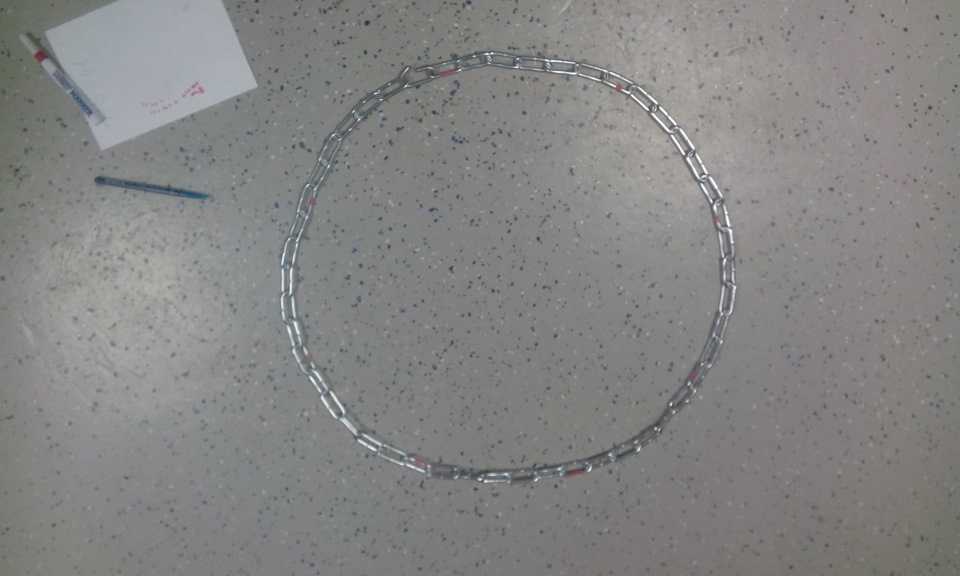

   Для определения длины цепи необходимо замкнуть цепь на мнимой середине колеса

2. Отрезается необходимая длина цепи, после чего выполняется соединение отрезка цепи при помощи карабинов с резьбой. Аналогичной длины подготавливается второй отрезок цепи.

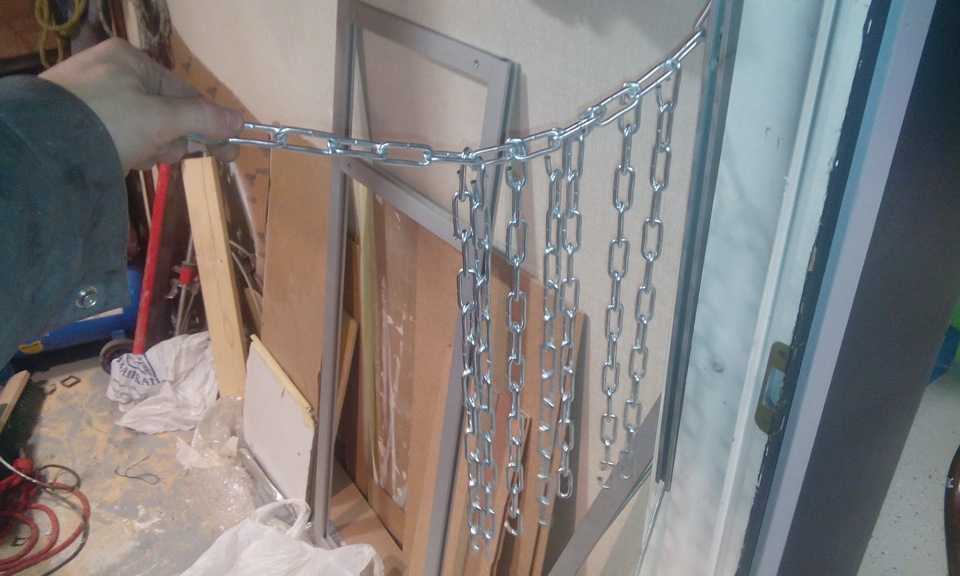

3. Изготовление поперечных звеньев. При помощи рулетки снимается замер, после чего принимается решение о необходимом количестве звеньев. Чем больше количество таких звеньев, тем лучше проходимость, но и при этом понадобится большая длина цепи. Количество звеньев также определяется в зависимости от размера колеса. Их оптимальное количество составляет 8 штук.

   Для определения ширины поперечных звеньев необходимо снять замер при помощи рулетки

4. Все звенья должны быть одинакового размера. На обоих концах звеньев нужно закрепить по карабину. Вместо карабинов можно использовать болты, гайки и шайбы.

   При отсутствии карабинов звенья можно закрепить болтами, гайками и шайбами

5. Длина звеньев должна быть такой, чтобы цепь на колесе была хорошо натянута. Если длина будет больше, то они могут слететь.
6. Когда необходимое количество звеньев будет готово, можно приступать к сборке. Сборку нужно производить так, чтобы каждое звено располагалось на одинаковом расстоянии от предыдущего.

   Для эффективного использования цепей расстояние между соседними звеньями должно быть примерно одинаковым

7. Когда изделие будет собрано, можно примерить его на колесе. Чтобы надеть цепи противоскольжения на колесо, понадобятся металлические пружины или резина. Пружины можно оконцевать крюками для облегчения установки изделия.

   Для упрощения процедуры установки цепей используются резинки с крючками на концах

8. В качестве натяжителей вместо пружин и резины можно использовать другие эластичные материалы. Основное условие заключается в том, что изделия должны надёжно фиксировать цепь противоскольжения на колесе. В итоге получается изделие следующего вида:

При грамотном соблюдении инструкции должна получиться следующая конструкция цепи

Такое самодельное устройство не занимает много места в багажнике, а на его изготовление понадобится не более 2 часов. По аналогии изготавливается цепь для второго колеса. Для полноприводных внедорожников цепи нужно надевать на все колёса. На моноприводных автомобилях цепи располагаются исключительно на ведущих колёсах.

Как сделать цепи противоскольжения на колеса легкового и грузового автомобиля

В целом, плетение противобуксовочных систем однотипно. «Ромбы» и «соты» должны быть равномерно распределены по всему радиусу колеса. Внутренние и внешние компоненты соединяются поперечными элементами, количество которых зависит от размера колеса. Но в точке касания покрышки с дорогой должно быть две поперечины.

«Ромб» своими руками

Для работы приготовьте болгарку, тиски, рулетку, прочий ремонтный инструмент.

Как самому сделать цепи противоскольжения на ВАЗ с посадочным размером колеса R16 пошагово:

1. Снимите колесо, уложите его на землю горизонтально.
2. Разложите по периметру кусок цепи зигзагом – это внешняя сторона покрышки.
3. Разметьте отрезок, отсчитав от края цепи несколько звеньев – привяжите тряпочку. Отсчитайте такое же количество звеньев – отметьте место изолентой. Так по всей длине отрезка.
4. Из другого, равного по длине куска цепи сделайте зеркальное отображение первого отрезка – это будет задняя сторона колеса.
5. Соедините кольцами звенья, помеченные изолентой – эти сочленения пройдут по центру протектора колеса.
6. Наденьте конструкцию на колесо.
7. Скрепите S-образным элементом концы цепей – внутренней и внешней.
8. На звенья, отмеченные тряпочкой, нацепите карабины, проденьте в них трос, концы которого заделайте коушами.
9. Соедините трос замком-талрепом, зацепив противоположные участки.

Цепи противоскольжения «ромб» своими руками

Ваше колесо «обуто» в ромбовидное цепное оборудование. Таким же образом можно самому сделать цепи противоскольжения на УАЗ, любой другой автомобиль повышенной проходимости.

Самодельная «сота»

Технология изготовления «сот» несколько отличается от «ромба». На снятом колесе разложите цепь, зигзаг чередуйте с ровным участком. «Ромбы» будут идти не друг за другом. Посередине протектора колеса их вершины соедините отрезком цепочки. Получится, что по центральной части протектора пройдут «ромбы», разделенные отрезками цепочки, а на периферийных участках – фигуры 3-гранники.

Цепи противоскольжения «соты» своими руками

Сочленение продольных цепей аналогично плетению «ромб». Два соединительных отрезка для внешней стороны «сот» установите по диагонали, используйте для затяжки талреп.

«Соты» – сложное, но надежное цепное оборудование. Если вам нужно самому сделать цепи противоскольжения на грузовик, выберите этот рисунок.

«Лесенка» в домашних условиях

«Лестницу» соорудить совсем просто. По затратам времени и денег – это самый доступный способ «обуть» машину в критических случаях. Конструкция не пользуется популярностью у водителей, хотя обеспечивает машине хорошие тяговые усилия. Однако, попади автомобиль в кювет, выбраться оттуда ему будет трудно.

Процесс изготовления следующий:

1. Нарежьте долевые куски цепи по диаметру колеса, минус 20-30 см.
2. Нарежьте короткие отрезки по поперечному размеру покрышки – это «перекладины» будущей конструкции.
3. Параллельно разложите на земле длинные отрезки.
4. Скрепите их короткими кусками-перекладинами, как будто вы строите лестницу.
5. Расстояние между «перекладинами» соблюдайте равное, просто отсчитывая одинаковое количество звеньев на долевых отрезках.
6. Концы длинных отрезков оборудуйте карабинами с закручивающейся муфтой и крюками, чтобы потом застегнуть конструкцию на покрышке.
7. Для затяжки используйте два регулятора, расположенных по диагонали.

Цепи противоскольжения «лесенка» своими руками

Самодельная «лестница» готова. Приспособление изготавливается не на колесе – в этом его преимущество.

Разновидности цепей противоскольжения для автомобиля, какие лучше и как сделать самому

Иногда случается так, что для преодоления какого-то участка пути, возможностей автомобиля оказывается недостаточно. Это может быть крутой обледенелый подъем, глубокая грязь или отрезок пути, занесенный снегом. В этой ситуации могут выручить пластиковые браслеты или цепи противоскольжения. Даже обычная шина, предназначенная для езды исключительно по асфальту, с их помощью приобретает впечатляющие внедорожные характеристики.

Надевая на колеса такие браслеты, водитель получает хорошую проходимость в глубоком снегу, улучшенные сцепные свойства и, следовательно, управляемость на льду, более широкие возможности для преодоления грязевых участков. Многие любители путешествовать по бездорожью выкладывают свои фото и видео на тематических форумах, где можно воочию убедиться, как преображается автомобиль, обутый в цепи противоскольжения.

Разумеется, цепи противоскольжения имеют и определенные недостатки, ограничивающие их применение.

1. Прежде всего, необходимо учитывать, что подвеска и рулевое управление подвергаются повышенным нагрузкам, ведущим к усиленному износу. Особенно сильно страдает рулевая рейка, если браслеты монтируются на передние колеса.
2. Вторым немаловажным фактором является сильный износ шины и значительное сокращение ее срока службы.
3. Страдает, хотя и в меньшей степени, коробка передач.
4. Скорость передвижения ограничивается значением 50 км/ч.
5. Не стоит забывать и об акустическом комфорте – цепи издают сильный шум.

Существует и более щадящий вариант увеличения проходимости автомобиля – пластиковые или резиновые цепи противоскольжения. Их внедорожные качества несколько хуже, но и воздействие на шины, подвеску и КПП не такое губительное, а ездить при этом можно со скоростью до 90 км/ч.

Разновидности цепей.

На данный момент широко распространено несколько основных разновидностей цепей:

• резиновые – они подходят для любого типа шин. конструкция такого типа цепей позволяет быстро и равномерно установить их на колесо. специальный состоав сохраняет свою эластичность даже при низких температурах.
• металлические – обладают более высокой прочностью. существует несколько основных вариантов плетения.
• бюджетные модели – устанавливаются на колеса для преодоления препятствий, например для того, чтобы вытащить забуксовавший автомобиль. не подходит для длительного использования.

Помимо различий в зависимости от используемых материалов, существует несколько разных вариантов внешнего изготовления цепей. Например, на данный момент большинство изготовляемых цепей можно разделить условно на три группы по внешнему виду. Каждый тип придает определенные свойства и позволяет увеличить те или иные качества авто:

1. Лесенка. Названа так, потому что состоит из параллельных прямых звеньев, соединенных между собой поперечными перемычками. Может быть выполнена с разным рисунком, для того, чтобы обеспечить наибольшее сцепление с поверхностью. Наиболее дешевая в изготовлении и одновременно самая практичная. Но имеет один недостаток – во время движения из-за неравномерного сцепления транспортное средство может двигаться рывками.
2. Ромб. В отличие от лесенки тут перемычки располагаются немного под углом, образуя рисунок немного напоминающий паутину.
3. Соты. Более сложный рисунок, в которым присутствуют элементы, расположенные параллельно основным линиям. Такое плетение позволяет минимизировать рывки, возникающие при движении.

Разновидности и классы

Изделия отличаются по нескольким признакам.

Виды по типу материала

Выделяют 2 группы:

• жесткие;
• мягкие.

У первых каждый элемент представляет собой металлическую цепь. Используются материалы:

• сталь, в т.ч. нержавеющая (дорогой вариант);
• алюминий;
• титан (элитный обвес, выполняется под заказ).

Преимущества жесткого оснащения:

• долговечность;
• повышенная проходимость.

Недостатки:

• существенный износ резины и механизмов автомобиля (подвески, рулевой колонки, коробки передач и т.д.);
• запрет на перемещение по асфальту;
• ограничение по скорости (не более 40 км/ч);
• сильный шум;
• большой вес;
• повышенные требования к надежности (в случае разрыва цепь может сильно повредить автомобиль и стать причиной аварии).

Мягкий обвес делают из следующих материалов:

• резины;
• пластмассы;
• полиуретана.

Изделие армируют проволокой. Есть модели с металлическими шипами. Они лишены недостатков жестких цепей (меньше вредят резине, не шумят и позволяют разогнаться до 80 км/ч), но уступают в проходимости и служат всего несколько лет.

Виды по рисунку

Наиболее распространены 3 типа:

1. «Лестница».
2. «Ромб».
3. «Соты».

Преимущества «лестницы»:

• простота конструкции;
• низкая стоимость;
• высокое тяговое усилие.

Недостатки:

• вибрации во время движения машины, обуславливающие перегрузки трансмиссии, подвески и других механизмов;
• плохое сцепление в поперечном направлении;
• затрудненный выход автомобиля из колеи.

«Ромб» устроен сложнее и стоит дороже. Его преимущества:

• уверенный выход из колеи;
• хорошая управляемость.

Недостатки:

• слабое сцепление в поперечном направлении;
• низкое тяговое усилие;
• вибрационные нагрузки на ходовую часть.

Наиболее дороги и сложны в изготовлении «соты». Они же наиболее практичны. Автомобиль с таким оснащением:

• уверенно выходит из колеи;
• плавно передвигается по плотному грунту;
• легок в управлении;
• не сползает в сторону (за счет хорошего сцепления в поперечном направлении).

Недостаток только 1: «соты» несколько уступают в тяговом усилии «лестнице».

Правила надевания

Монтаж цепей может осуществляться двумя способами – здесь все зависит от типа устройства, погодных условий и ваших навыков.

Первый способ – с применением домкрата.

Здесь все просто. Необходимо зафиксировать машину специальными упорами и поставить на стояночный тормоз.

Далее поочередно поднимаете каждое колесо домкратом, надеваете цепь, защелкиваете замки.

Второй способ.

Требует определенных навыков (домкрат не нужен). Ставьте машину на ровном участке и раскладывайте перед колесами цепи.

Проследите, чтобы замки располагались с внешней стороны

Очень важно, чтобы звенья и узлы не были перекручены

Теперь остается плавно разложить цепи противоскольжения перед колесами и наехать на них. При этом до конца должно оставаться около 25-30 см.

Далее длинный участок цепи накидывается на колесо, производится скрепление внутренней и внешней части. Вот и все. Остается стянуть изделие регулировочным тросом.

Перед тем, как форсировать какую-то преграду, желательно проехать на цепях несколько десятков метров, подтянуть их и после этого уже отправляться в путь.

В противном случае эффективность изделий снизится.

Выбор готовых браслетов

Выбор готовых браслетов несложен. Поступающие в продажу, они делятся на три размерных категории: малые (для легковых авто), средние (для микроавтобусов и внедорожников) и большие (для грузовиков). Чтобы не ошибиться в размере, запомните ширину протектора колес вашей машины, измерьте и сравните с ней длину цепей браслетов. Длина цепей должна быть больше ширины протектора приблизительно на 5 см. Оцените надежность крепления ремней к цепям. Крепление ремней должно быть обязательно внахлест, а для прошивки не должны использоваться нитки из натурального сырья, так как в таких условиях они быстро сгниют. Прошивка должна быть частой, в несколько рядов (обязательно капроновыми нитками). Стыки звеньев цепи непременно должны быть сварены или пропаяны медью. Гальваническое покрытие этих цепей необязательно, так как оно все равно сотрется после нескольких раз использования браслета. Наряду с браслетами из стальной цепи, встречаются устройства в виде пластмассовых хомутов и резиновых трубок, но у наших автолюбителей они не пользуются популярностью. Так как у наших водителей все должно быть железное.

Делаем цепи противоскольжения своими руками

Чтобы изготовить самодельное цепное оборудование, необходимо выполнить следующие действия:

1. Измерьте рулеткой длину окружности покрышки. Отрежьте от цепочки 2 отрезка, равных этому измерению минус 20-30 см. Готовые отрезки, замкнутые в кольцо, должны лежать примерно на линии протектора шины. Соедините их в 2 круга при помощью карабинов.
2. Для поперечных отрезков измерьте расстояние между двумя кольцами из цепочки по внешней стороне покрышки (здесь нужно учитывать и длину соединителей).
3. Отрежьте нужное количество поперечных цепей — их должно быть не меньше 8 шт.
4. На концы полученных отрезков прикрепите карабины или крючки. Их можно сделать из армированной проволоки или воспользоваться звеньями цепочки, но обязательно закрепляйте сваркой.
5. Теперь прикрепите поперечные отрезки к окружностям на равном расстоянии.
6. Для регулировки натяжения нужно изготовить подходящую систему. Можно ее сделать из отрезка цепочки, дополнив регулятором с двумя винтами. Также возможно использовать пружины из металла или резиновые жгуты. На концы регуляторов тоже прикрепите карабины.
7. Лучше всего использовать 2 регулятора натяжения: с наружной стороны и с внутренней стороны колеса. При необходимости можно натянуть систему и одним регулятором.

На передне- и заднеприводных авто оборудование надевается только на ведущие колеса. На машинах с полным приводом «одевать в панцирь» необходимо весь комплект колес.​

Расскажу, как я сделал цепи на колеса своими руками.

ЧАСТЬ 1. Изготовление цепи.

На моей машине стоит резина Cooper Discoverer ATR. Это очень хорошая всесезонная резина, и выбрана она потому, что в основном машина эксплуатируется в городе. Но, когда все же получается выбраться куда-нибудь подальше, никогда не знаешь, что тебя ждет. И часто очень не хватало хорошей «зубастой» резины. Покупать такую, не дешевую резину, только из-за того, чтобы несколько раз в год выехать на природу — смысла никакого ни практического ни экономического не вижу. Поэтому, было принято решение, обзавестись цепями противоскольжения. Посмотрев ценник в интернете, был слегка озадачен. На мои колеса комплект цепей обошелся бы тысяч в 10-14. За что такие деньги платить, не понятно. Походил по магазинам, посмотрел эти заводские цепи вблизи — обычная цепь. На некоторых моделях видно что использована самая дешевая цепь.Поэтому, было принято решение делать цепи самому, благо есть мастерская и руки откуда надо.

Цепи изготавливались на резину размеров 265-75-16.

Итак, для начала определяемся, какие цепи хотим иметь. Имею в виду рисунок цепи. Он бывает «лесенкой», сотообразный, ромбообразный. Самый лучший считается второй тип — соты. Однако, недолго подумав, решил делать «лесенку». Причин несколько: это самый простой способ, и цепи планировались использоваться только для преодаления определенной прграды, а не для длительной езды (это про то, что на цепях «лесенкой» при пробуксовке машину стаскивает вбок).

Далее выбираем тип цепи. Я купил длиннозвенную, с диаметром прутка — 5мм.

Потом прикладываем кусок цепи к колесу, понимаем, какая длина будет у несущих частей нашей цепи. Для этого не обязательно накладывать цепь кругом на колесо, достаточно измерить цепью диаметр, умножить его на Пи (3.14). У меня получилось 48 звеньев.

Потом прикладываем цепь от середины профиля резины внешней стороны до середины профиля резины внутренней стороны получаем длину поперечный частей — у меня получилось 13 звеньев.

После этого определяем, сколько нам нужно поперечных элементов. Скажу сразу, что я остановился на восьми.

Теперь берем в руки болгарку, набираемся терпеньем и начинаем нарезать куски цепи.

Удобнее всего звено, которое будете пилить, зажимать в тиски, распиливать по месту заводской сварки, и разгибать пассатижами. На каждом куске по краям должны быть полуразогнутые звенья.

Далее отрезаем длинные части нашей лесенки.

Считаем сколько на ней звеньев. Отнимаем 8 (это те звенья к которым будут прикреплены поперечины), оставшееся делим на 8 — узнаем сколько звеньев между поперечинами, чтобы равномерно их разместить по всему диаметру колеса. У меня получилось 48-8=40, 40/8=5. Получается, крепим поперечину, отсчитываем пять зубьев, на шестое крепим поперечину и так далее. Собираем цепи.

Как сделать цепи противоскольжения на колеса легкового автомобиля и кроссовера: 3 схемы

Черновая версия руководства предполагала пошаговое описание изготовления цепочек трех видов: лесенка, соты и ромб. Материал получился весьма объемным и нас посетила мысль подать информацию в скомпонованном виде. Учитывая, что ряд операций при изготовлении каждой из трех схем одинаковый, то можно выкатить развернутую инструкцию по одной из технологий плетения, а по остальным сделать лишь ремарки. В роли основы решили взять «ромб», а процесс изготовления «лесенки» и «соты» описать на основе «ромба».

«Ромб» своими руками

Сложность изготовления самодельной цепочки в том, что неизвестен ряд простых вещей. Например, непонятно какой длины должна быть каждая из составных частей будущего изделия; насколько длинным делать тот же трос или цепь, расположенные по бокам колеса… Мы предлагаем все опыты проводить по отношению к конкретному автомобилю. Тогда и процент ошибок меньше и результат налицо.

Наш коллега Александр М. радостно согласился поделиться наработками, которые он воплотил в своем Jeep Grand Cherokee. Машина укомплектована резиной 245/75 R16, рисунок будущей цепи – «ромб», соединение участков – тросовое. Снимаем одно из колес и начинаем:

Раскладываем цепочку на одной из сторон шины. Это поможет примерно оценить количество звеньев, входящих в каждый из элементов ромбовидного рисунка. Для удобства разметки используйте веревку и изоленту. Веревкой можно связать изделие по контуру боковой части, а изоляцией – замотать крайние звенья, подлежащие соединению тросом по бокам и кольцами – посередине.

Делаем зеркальную часть полученной цепи. Цепочка противоскольжения условно состоит из двух частей: передней и задней или левой и правой. В пункте №1 мы оформили переднюю часть. Для получения задней необходимо зеркально отразить уже полученный участок или, проще говоря, отмерить такой же отрезок цепки, отметив на нем граничные точки соединения.

• Соединяем полученные две половинки вместе. Проще всего сделать это соединительными кольцами. Если таковых в наличии нет, то можно использовать одно из звеньев цепи, разъединив его. Обратная фиксация звена должна быть неразъемной, поэтому без сварки не обойтись.
• Одеть цепку на колесо.

• Отмерить необходимую длину тросов, располагаемых по бокам шины. Для расчета точного метража используйте веревку, связывая ею цепь спереди и сзади.
• Оденьте на передний трос ушко талрепа.
• Обработайте концы обоих тросов, одев на них коуши и крепко зажав зажимами.

• Снова примерьте полученную конструкцию, связав место соединения концов тросов веревкой и задействовав талреп.
• Замените веревку на шакл, если талреп обеспечивает надежную фиксацию, и самодельный вариант готов к боевому использованию.

Самодельная «сота»

Ромбы, чередующиеся с прямыми отрезками, изготавливаются по аналогии с ромбовидной цепью противоскольжения. Сперва примеряется наружная часть, которая состоит из полуромбов и прямых участков на протекторе шины. Если соединительные кольца использоваться не будут, то наружный рисунок будет состоять из сплошного отрезка цепки. Зеркальная часть здесь не цельная – включает небольшие участки, формирующие вместе с верхним полуфабрикатом ромбовидную структуру.

Место разъединения по-прежнему располагается у периферийных вершин ромба. При желании использовать вместо тросовых стяжек цепные, необходимо запастись кронштейнами в количестве 10 штук, при чем трех разных конфигураций. В бюджетном варианте кронштейны можно заменить болтами с крупными шайбами. А если преследуете цель создать неубиваемую конструкцию по мотивам советских цепей противоскольжения, то замените талреп на полноценный замок под квадрат. По фото понятно, что в конструкторском плане это решение простое: два диска (допускается использовать алюминий) склепаны между собой. На этих же осях находятся усы (только стальные).

«Лесенка» в домашних условиях

Самое тяговое исполнение мы оставили, что говорится, на закуску. По двум причинам. Лесенка – самый легкий вариант для самостоятельного изготовления и в то же время наименее популярная схема плетения в оффроуде по известным предпосылкам.

В ходе изготовления важно соблюдать ряд правил. Например, поперечные отрезки здесь принято сцеплять не тросом, а цепью

Дело в том, что тросовая увязка многократно усложняет установку, вплоть до того, что колесо необходимо снимать, да еще и приспускать, иначе никак.
В остальном же все предельно просто. Достаточно нарезать 13-15 равных отрезков цепи, скрепить их цепью, изготовить замок или задействовать талреп (опять же, только в диагональном направлении), и приспособление готово к эксплуатации.
