Лебедка из стартера своими руками

Типы лебедок

В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод. По этому показателю выделяют следующие конструкции:

  1. Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
  2. Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
  3. Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.

Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.

Ручная

Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.

На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.

Чертеж ручной лебедки

Электрическая

Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:

  1. Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.
  2. В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
  3. Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

Самодельная лебедка

В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.

Гидравлическая

Гидравлическая лебедка считается наиболее сложным вариантом исполнения, так как конструкция представлена сочетанием следующих элементов:

  1. Барабана с тросом.
  2. Механического элемента, передающего вращение барабану.
  3. Гидравлического привода.
  4. Масляным насосом или компрессором.
  5. Баком для масла.

Преимуществом варианта исполнения с гидравлическим приводом можно назвать низкий показатель энергопотребления и более высокую мощность. Лебедку подобного типа целесообразно устанавливать только на крупные внедорожники, которые имеют высокий показатель снаряженной массы. Кроме этого, конструкция подходит для автомобилей, которые часто применяются для движения по пересеченной местности.

Типы устройства

Классификация — это первое, что необходимо знать об устройстве тяги. Их делят в зависимости от типа конструкции, привода и технических особенностей. Некоторые типы лебёдок легко выполнить самостоятельно — это простейший механизм с ручным приводом. А сложные конструкции будут надёжно работать только при заводском изготовлении.

Эту специфику нужно учитывать при выборе типа для самостоятельного изготовления. Существуют съёмные и стационарные лебёдки. Первый вариант можно демонтировать с автомобиля, провести обслуживание или использовать для иных хозяйственных целей.

Классификация в зависимости от типа привода:

  1. Ручной. Его преимущества — малый размер и относительно лёгкий вес. Работа идёт по принципу барабана. Трос натягивается на отдельную катушку, и её вращают ручным приводом. Недостаток кроется в ограничении массы, с которой возможна работа — не более 1 тонны.
  2. Механический. Барабан с тросом вращается двигателем машины. Конструкция отличается большой массой, поэтому автолюбители её редко используют.
  3. Электрический. Оптимальный вариант — барабан приводит во вращение электродвигатель. Последний питается от аккумулятора или электросистемы автомобиля. Грузоподъёмность в этом варианте — 4 тонны.
  4. Гидравлический. Конструкция сложная, но работает бесшумно и с большим тяговым усилием. Но такие системы ненадёжны и имеют высокую стоимость. Ещё один недостаток — самостоятельно изготовить гидравлическую систему привода невозможно.

Как сделать лебедку на мтз своими руками — Тракторист

Одним из популярных способов изготовления самодельной электролебедки, является использование автомобильного стартера. На этом устройстве установлен мощный тяговитый электродвигатель с напряжением питания 12 вольт, что позволяет применять лебедку на внедорожнике.

При изготовлении следует помнить об ограничениях:

  1. Стартер рассчитан на кратковременную работу. Это вовсе не означает, что он немедленно сгорит при продолжительной нагрузке, но корпус двигателя не обеспечивает достаточного охлаждения обмотки. Если вы планируете использовать лебедку регулярно, и периоды работы будут большими – следует позаботиться о дополнительном охлаждении. Например – наварить на корпус алюминиевых уголков в качестве ребер охлаждения;
  2. Автомобильный стартер запускается при помощи втягивающего реле с бендиксом. Соленоид для лебедки не нужен, а вот контактный пускатель не помешает. Ток на контактах будет большим, и лучше оставить штатную схему включения. В зависимости от используемого редуктора, бендикс следует зафиксировать сваркой в положении максимального зацепления или удалить из втягивающего реле;
  3. Редуктор для лебедки можно изготовить самостоятельно, или подобрать от электроинструмента в соответствии с требуемой нагрузкой.

Лебедка, собранная своими руками – цена вопроса

При наличии собственного гаража или сарая с хламом, накопившемся за несколько лет домашнего слесарного творчества – стоимость изделия определяет цена баллончика с краской для финальной доработки.

А в принципе, компоненты следующие:

  • Стартер от автомобиля ВАЗ 2101 без планетарного редуктора (исправный, валялся в гараже);
  • Редуктор в корпусе от электродрели отечественного производства (приобретен на блошином рынке за эквивалент стоимости 0,5 водки);
  • Обрезок водопроводной трубы, найден в сарае;
  • Металл для станины, стенок корпуса, барабана. Также найден в сарае;
  • Ось барабана – приобретена в пункте приема металлолома за гроши;
  • Трос и крюк куплен в магазине товаров для туризма.

С учетом стоимости новой лебедки – цену вопроса можно признать нулевой. При этом за безопасность устройства может поручиться владелец. Каждая деталь и сварной шов проверен лично изготовителем.

Еще один вариант лебедки из стартера для хозяйственных нужд

Для изготовления понадобятся:

  • Автомобильный стартер б/у с исправным мотором;
  • Маховик с шестеренкой;
  • Стальной колесный диск, или два тормозных диска – для изготовления барабана;
  • Мощный подшипник с подиумом (подойдет б/у ступица в сборе);
  • Уголки, швеллера – для изготовления станины;
  • Инструмент привычный – болгарка, сварочный аппарат, дрель.

Стартер можно взять от «Жигулей», если вам не нужно перемещать грузовые автомобили. Остальные элементы конструкции, – какие найдете. В данном случае использовался маховик от «Газели», ступица и ШРУС от ВАЗ 2108, тормозные диски от него же.

  1. Диски скручиваем между собой в виде барабана для троса,

остальные элементы конструкции воссоздают сборку оси переднего колеса. С той лишь разницей, что корпус ступицы будет приварен к станине лебедки, а на «гранату» ШРУСа прикреплена шестерня маховика.

Станина варится из мощного швеллера и уголков

На этом элементе конструкции нет смысла останавливаться, разве что обращаем внимание на прочность

Готовую конструкцию из барабана и опорного подшипника привариваем к станине

Обратите внимание, что вся силовая часть держится на одной опоре. Ничего страшного в этом нет, ступичный узел выдерживает такие нагрузки постоянно

Наружную «гранату» ШРУСа привариваем к маховику. Качество сварки должно быть высоким, поскольку этот узел будет сильно нагруженным. В данном варианте использовалась архитектура шестерни. Муфта обточена под посадочное место ШРУСа.

«Семь раз отмерив», привариваем проушину для крепления корпуса стартера.

Конструкция готова, можно приступать к испытаниям. Бендикс втягивающего реле необходимо заблокировать в положении максимального зацепления. Это можно сделать при помощи сварки. Само реле выполняет функцию пускателя.

Приятной особенностью данной лебедки является наличие реверса. Переключив полярность на питании – мы можем запустить стартерный мотор в обратную сторону. Конструкцию пускового механизма с реверсным ходом можно выполнить с помощью силовых реле.

Передаточное отношение пары стартер-маховик настолько велико, что вам не придется изобретать самодельный редуктор для этой лебедки. Конструкция показала себя, как незаменимый помощник в гараже и на приусадебном участке.

Лебёдка из бензопилы

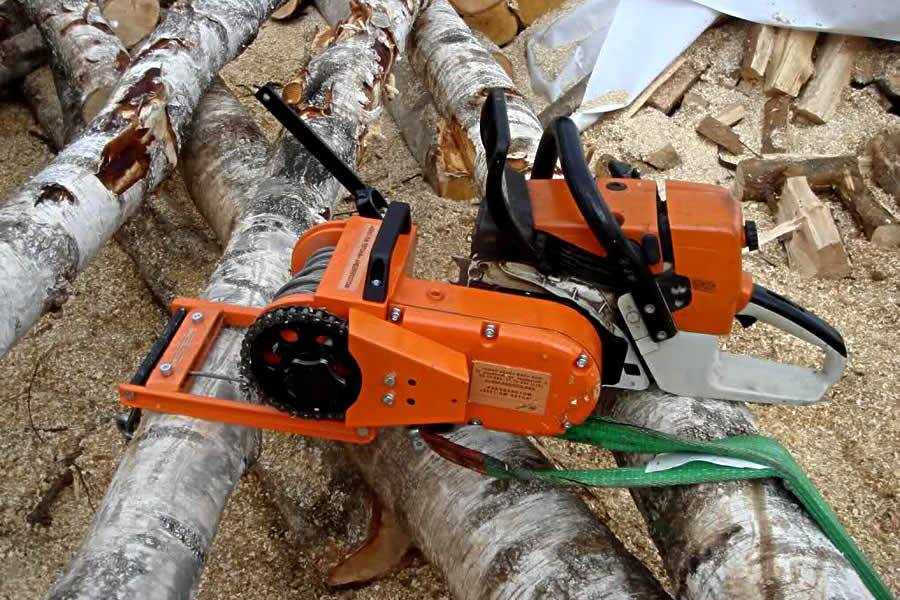

Бензопилы используются для заготовки дров большинством любителей экстремального отдыха. При желании в интернете можно найти комплект чертежей для использования этого мощного инструмента в качестве источника энергии для лебёдки, лодочного мотора, бура или бензореза.

Требуется снять шину с цепью и установить на их место конструкцию из барабана, каркаса и шестерёнки. Результатом будет абсолютно автономная лебёдка, развивающая тяговое усилие от 2-х тонн. При этом шестерни объединяются цепью, что значительно упрощает их изготовление или подбор.

Общие правила безопасности при работе с автолебёдками:

  • Лебёдка должна использоваться исключительно для горизонтального перемещения машин или грузов
  • Запрещено использовать для закрепления троса балки мостов, опоры линий электропередач и связи
  • Работа с тросом должна проводиться в перчатках
  • Повреждённые тросы, блоки, шаклы, стропы должны быть заменены
  • При нагреве корпуса мотора свыше 600С следует отключить его и дать остыть. В противном случае возможно замыкание обмоток
  • Передавать пульт управления из салона наружу следует через открытое окно. Это гарантирует от повреждения провода дверью

Бензопила часто используется как источник энергии для лебедки

  • Подходить и прикасаться к тросу можно только после остановки лебёдки и его ослабления
  • Нельзя оставлять на барабане менее пяти витков троса
  • За неимением тросогасителя, следует использовать любые подручные средства. Избежать травм при обрыве троса можно, накинув перед работой на него спальник или брезент.

Простой вариант из подручных материалов

Некоторые автомобилисты часто выезжают в поле или лес, в результате чего могут возникнуть проблемы с преодолением сложных участков — грязи и песка. Машина застревает, и приходится ломать голову над тем, как её вытащить. Простейшую ручную самодельную лебёдку можно сделать в полевых условиях.

Материалы:

  • Лом и обрезок трубы.
  • Трос.
  • Отрезок трубы для рычага.

Вряд ли в дороге материалы будут с собой. Но всё необходимое можно найти в ближайшем селении. Вместо троса подойдёт прочный канат.

Порядок изготовления:

  1. Вбивают лом или трубку небольшого диаметра в землю, чтобы получить ось.
  2. На ось надевают трубку большего диаметра, к которой прикрепляют трос.
  3. Под нижний виток троса подсовывают рычаг. Это может быть ещё одна трубка, черенок от лопаты, жердь. Главное — чтобы материал был прочным.

Принцип работы полиспастов

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке. Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов. Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Передаточный коэффициент станет равен 2. Теперь прикрепим к потолку еще одно колесо, а конец тали пропустим через него, закрепив на оси нижнего колеса. Передаточный коэффициент станет равным 3. И так далее, добавляя по одному колесу и меняя место крепления тали, можно увеличивать передаточное значение.

Иные варианты: простейшая лебёдка и конструкция из металла

Быстрая и достаточно эффективная альтернатива предыдущим моделям — довольно старый способ. Его знают автомобилисты, которым приходилось с подручными средствами буксировать машину. В экстренных случаях можно использовать такую лебедку и на даче, когда времени и материалов для более серьёзного устройства у вас нет:

  • вкопайте глубоко в землю лом — он должен крепко фиксироваться в вертикальном положении;
  • на получившуюся ось перпендикулярно наденьте отрезок трубы (рычаг), с помощью которого лом будет вращаться;
  • закрепите трос на грузе и на ломе;
  • вращайте лом, наматывая трос, и двигайте груз.

Для металлического устройства вам потребуются металл, сварка и различные комплектующие части. Это вращающийся цилиндр, шестерёнки, ручки и втулки.

Детали конструкции:

  1. Шестерёнка Глиста. Она передаёт энергию вращения оси. Приобретите толстый элемент с массивными зубьями.
  2. Вал для троса. Подыщите литой цилиндр и приварите к нему с одного края округлый металлический лист по размеру внутреннего кольца шестерёнки. Этот цилиндр впоследствии будет использоваться для накручивания троса. Если вал имеет сквозное отверстие — отлично. Для более качественного закрепления проденьте стальной трос и соедините снаружи в петлю.
  3. Втулка для скольжения вала во время намотки троса. Хорошо бы дополнительно к ней установить подшипник качения.

Внимание! Из металла также изготавливают раму тягача с ушками на ней, качалку, водило, неподвижное кольцо муфты, закреплённое на шарнирах. Все детали лебедки должны быть умеренно жёстко зафиксированными, чтобы не болтаться и не истирать друг друга.

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

  • полиспасты;
  • барабанные конструкции;
  • рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

  Виды абразивной наждачки по зернистости и обозначению

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

  1. траверса;
  2. скоба для переноски;
  3. щека для монтажа деталей;
  4. колесо (блок);
  5. упор;
  6. подшипник;
  7. втулка;
  8. ось;
  9. держатель оси;
  10. масленка для подшипников;
  11. ограничитель тали;
  12. гайка;
  13. подшипник;
  14. щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.

  Какой термопистолет выбрать для домашнего использования

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

  1. С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

  Как своими руками сделать коптильню горячего копчения

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Виды лебедок

Лебедка включает в себя барабан/шкив для каната, приводной агрегат, тормоз и станину. Устройства могут перемещать груз горизонтально либо поднимать вверх. По методу монтажа они подразделяются на стационарные и переносные. Если классифицировать оборудование по конструкции, можно выделить 3 его типа: шестеренчатое, червячное, цепное.

Шестеренчатые

Считаются самыми распространенными. Функционируют за счет усилия оператора. Делятся на одно- и многоскоростные. Лебедки первого типа представляют собой барабан, на котором закреплены основная и ведущая шестерни. Многоскоростные устройства состоят из минимум 2 пар шестерен, что позволяет перемещать более тяжелые грузы.

Червячные

Состоят из винтовой шестеренки, которая вращает основную, зафиксированную на барабане. Валы располагаются под углом девяносто градусов к земной поверхности. Основным плюсом подобного оборудования считается высокий индекс усиления, что делает работу эффективнее. К минусам возможно причислить повышенную нагрузку на передачу.

Цепные

Конструктивно цепные лебедки основаны на цепной передаче, напоминающей ту, которой оснащаются велосипеды. Подобное устройство возможно сделать своими руками.

Виды автомобильной лебедки.

Устройства такого рода своими руками могут создаваться с электрическим, ручным и гидравлическим проводом. Все они имеют общий принцип работы: на барабан наматывается трос, который с помощью двигателя или ручным способом вращается через редуктор.

Теперь рассмотрим разные виды лебедок своими руками подробнее.

Лебедка электрическая своими руками.

Зачастую в качестве двигателя для такой лебедки применяют переделанные генераторы от грузовой техники и тракторов, стартера автомобилей, а также любой подходящий электродвигатель от техники

При этом очень важно, чтобы электропривод обладал высоким крутящим моментом, большой силой, а также съедал как можно меньше тока, ведь тогда аккумулятор в автомобиле будет разряжаться максимально долго

Гидравлическая лебедка своими руками.

По конструкции такая лебедка является наиболее громоздкой и сложной. И даже несмотря на этот недостаток, в сравнении с электрической лебедкой она имеет большие преимущества. Они заключаются в обеспечении наибольших тяговых усилиях при минимальных затратах энергии бортовой сети.

Ну, а для ее создания в основном используется бак для масла, привод насоса и непосредственно масляной насос.

Механическая лебедка своими руками.

Самодельная механическая лебедка по принципу своей работы схожа с остальными, только вместо двигателя у нее работает сила человека. Следовательно, мощность данной конструкции напрямую зависит от прилагаемой человеком физической силы, а также длины рычага, к которому эта сила  прикладывается.

Составляющие лебедки.

Основным узлом любой самодельной лебедки является барабан с тросом. Будет хорошо, если найдется готовый барабан, который не требует переделок. Если же такого нет, то придется его сделать самому. Для этого необходимо взять кусок толстой трубы и приварить к нему щечки, толщина последних должна быть порядка 3-4 мм.

Один из примеров самодельного барабана.

Чтобы изготовить необходимый нам барабан можно взять, к примеру, ступицу от Жигулей. В ней необходимо лишь проточить место сварки, то есть тонкий конец, и на оправке сварить половинки барабана нужного диаметра.

Наиболее подходящим редуктором является червячный с большим передаточным числом. Плюсы червячного редуктора заключается в том, что его применение для самодельной лебедки может обойтись без применения тормоза барабана (это обусловлено свойствами червячной пары). Наиболее подходящим таким редуктором станет редуктор от дверей троллейбуса, ведь он имеет достаточное передаточное число, а также достаточно удобен в креплении на площадке. Ну, а чтобы использование лебедки было наиболее безопасным, лучше всего изготовить выносной пульт управления, чтобы не было нужды находиться близко с натянутым тросом. Также потребуется вскрыть корпус редуктора и заблокировать конический фрикцион, который предназначен предотвращать защемления пассажиров дверьми. Это можно сделать по-разному, например, прихватив конус с помощью сварки к шестерне в нескольких местах.

В случае, когда самодельная электрическая лебедка делается с помощью стартера, то лучшим станет тот, который комплектуется планетарным редуктором. К слову, некоторые моторы марки Жигули снабжены именно таким узлом.

Лебедка из стартера своими руками.

Самодельная лебедка из стартера изготавливается следующим образом. Берется лист металла и делается площадка, на которой крепятся все узлы. После к ней следует приварить посадочные места для вала барабана и установить его. Дальше привариваем редуктор таким образом, чтобы первичный вал располагался сверху. После этого к редуктору сверху прикрепляем самодельный переходник для крепления стартера и уже на первичный вал насаживаем зубья шестерни с подходящим модулем. Для этих целей можно применить венец маховика. Теперь можно закрепить стартер и установить проводку.

Видео

Тюнинг Toyota Land Cruiser.

Тюнинг Chevrolet Lacetti.

Тюнинг восьмерки.

Наклейки на авто своими руками, пошаговая инструкция.

Цена вопроса

Многие не могут определиться с тем, стоит ли приобрести готовую лебедку или изготовить ее своими руками. Если есть собственный гараж и определенные слесарные навыки, с созданием самодельной конструкции не должно возникнуть проблем. Создаваемая самодельная лебедка состоит из нескольких основных элементов:

Стартер, к примеру, от автомобиля ВАЗ 2101. Встречается он часто, приобрести механизм можно очень дешево

При выборе стартера следует уделить внимание его техническому состоянию. Если во время эксплуатации он подвергался перегреву, то есть вероятность, что он прослужит недолго.
Редуктор в корпусе от электрической дрели

Дрель отечественного происхождения обойдется дешево, особенно вариант исполнения с перегоревшим электрическим двигателем. Стоит уделять внимание моделям с высоким показателем мощности, так как они будут обладать износостойким редуктором.
Станина может быть изготовлена из металлических пластин и швеллера. Очень часто в гараже можно встретить требуемое количество металла для изготовления станины. Создаваемая конструкция должна иметь отверстия, которыми она будет крепиться к бамперу или другому элементу автомобиля.
Ось для барабана придется приобрести отдельно в пункте приема металлолома. Не стоит забывать о том, что вал должен иметь шестерню. Кроме этого, уделяется внимание прямолинейности центральной оси, так как изгиб вала приведет к биению и другим проблемам.

В магазине придется купить только трос с крюком. С учетом этого можно сказать, что самодельная лебедка обходится практически даром, в то время стоимость покупного варианта исполнения может достигать несколько десятков тысяч рублей.

Выбор редуктора

Следующей проблемой является выбор редуктора. Любая лебедка электрическая 220 В своими руками должна содержать в себе механизм, который будет передавать вращение с большим тяговым усилием. Существуют следующие разновидности редукторов:

  • Червячные, передают вращение под углом 90 градусов, не требуют устройств для торможения, так как обладают хорошими самотормозящими свойствами.
  • Для лебёдок не используются из-за сложности перпендикулярного расположения главного приводного и вторичного валов.
  • Цилиндрические, представляют собой одну или несколько пар шестерен в одной плоскости, находящихся в зацеплении. Вращение передается с меньшего колеса на большее. Обладают высокой надёжностью, но меньшим тяговым усилием. Удобны для использования при конструировании самодельных лебедок.

Планетарный редуктор, самый распространенный на сегодняшний момент. Состоит обычно из 3 сателлитов, солнечной, коронной шестерни и водила. Обладают увеличенным рабочим ресурсом, передаваемой мощностью, но сложны в конструктиве.

Самым простым решением при изготовлении агрегата, электрическая лебедка на 220 В, конечно, всегда можно воспользоваться преобразователем, тем более в продаже имеются готовые устройства высоких мощностей. В качестве приводного двигателя можно применить асинхронный мотор, но лучше воспользоваться двигателем от стиральной машины. Современные модели являются довольно мощными и производительными.
