Лебёдка своими руками: варианты и конструкции

Разновидности лебедок

В продаже имеется несколько разновидностей лебедок от различных брендов. Есть как специальные для конкретных задач устройства, но также можно купить агрегаты универсального назначения, которые могут быть установлены на любой вид транспорта, эстакаду или иной вид сооружения.

Например, их часто применяют на автоэвакуаторах, но если вы собираетесь официально оказывать услуги эвакуации транспортных средств, то самодельное устройство придется поставить на учет и регулярно проводить его проверку на предмет износа. Журнал учета необходимо будет предъявлять при прохождении ТО на технику. Это касается тросов, у которых имеется степень износа или лимитируемое количество порванных жилок.

Известны следующие разновидности лебедок:

  • Электролебедка — устройство, намоточный барабан которого приводится в движение посредством электрического двигателя. Он должен быть высокомоментным и низкоскоростным, поэтому с ним применяется понижающий преимущественно планетарный редуктор. Могут применяться и иные конструкции, что зависит от тягового усилия. Автомобильные лебедки, устанавливаемые на автоэвакуаторы для легковых авто, рассчитаны на 4 тонн. В продаже имеются модели от 1 до 15 тонн и более, производимые китайскими, российскими, голландскими и финскими производителями: KDJ 9000 L, KDJ 8000 L, лебедки фирмы Delta DV 15000 и другие.
  • Гидравлическая — навесной агрегат, подключаемый к гидравлической системе автомобиля. Соответственно, устанавливаются только на специальных видах техники, например, на тракторах МТЗ или китайских моделей. Обладают высокими тяговыми усилиями и отменной надёжностью работы практически в любых экстремальных условиях.
  • Механическая лебедка с ручным приводом. Распространенный вариант конструкции, но неудобен тем, что требуется длинный рычаг и время. Это самая надежная конструкция, так как не имеет электрических и гидравлических двигателей.

Гидравлические — в 2 раза больше, именно поэтому многие владельцы транспортных средств Нива или других внедорожников мечтают сделать самодельные лебедки для автомобиля.

Мотолебедка: своими руками делаем барабан для тросика

Его чаще всего изготавливают из ступицы заднего колеса мотоцикла. Опять же в качестве «донора» можно использовать все того же «белоруса». Более сложным, но менее затратным в плане финансовых расходов будет вариант изготовления барабана из трубы. Поскольку скорость движимого плуга при разрыхлении и вспашке почвы на будущем инструменте будет составлять порядка 5-8 км/ч, то шестерня и диаметр данного устройства должны подбираться таким образом, чтобы устройству хватало оборотов при номинальной работе на I передаче. Когда делается мотолебедка своими руками, в ее конструкцию входит также бензобак. Нет, с мотоцикла устанавливать мы его не будем, можно просто вмонтировать емкость с бензопилы. Количество потребляемого топлива двигателем мотолебедки не такое уж и большое, чтобы использовать 10-литровый бензобак.

Самодельная лебедка из стартера автомобиля

Достаточно зафиксировать трос лебедки за любое недалеко расположенное дерево и включить ее, чтобы транспортное средство свободно выбралось из какой угодно болотистой местности. Но если джип, на пример, УАЗ, имеет возможность одолеть распутье без применения выручки со стороны, то обычные легковые автомобили, хозяева которых зачастую едут в то место, где дороги отсутствуют как класс, бывают не в столь выигрышном положении. Без помощи лебедки они не смогут выбраться, даже если застрянут в неглубокой луже. Лебедка обойдется в приличную сумму денег, но в состоянии вытянуть из трясины и массивный автомобиль. Позволить себе приобрести сильную и малогабаритную модель сможет далеко не любой владелец машины. Хорошим выходом из сложного положения стало бы изготовление лебедки из автомобильного стартера.

Значительное число автомобилей, построенных для езды по пересеченной местности, обладают большим клиренсом и весьма мощным мотором. Это позволяет им без особых усилий преодолевать сложные дорожные препятствия. Но бывают такие ситуации, что несмотря на мощные характеристики внедорожников, они все-таки не в силах вытащить сами себя из трясины. Чтобы не пропасть в безнадежной переделке, такие автомобили еще на автозаводах могут дополнительно снабжать сильными электрическими лебедками, как добавочной функцией. Это значительно увеличивает шансы транспортного средства своими силами одолеть непролазное бездорожье.

Инструкция по изготовлению

На изготовление рассматриваемого устройства уходит относительно небольшое количество времени. Конструкция состоит из нескольких блоков, устанавливается и самовытаскиватель, но не всегда. Инструкция по изготовлению лебедки выглядит следующим образом:

  1. В качестве основного механизма применяется стартер от «Жигулей». Он идеально подходит для того, чтобы создавать требующееся усилие. Кроме этого, подобный стартер обходится практически даром.
  2. В верхней части создаваемого устройства устанавливается втягивающее реле с силовыми контактами. Они требуются на тот случай, если будет оказываться высокая нагрузка.
  3. Для того чтобы лебедка была компактной, подбирается редуктор от небольшой дрели. Найти этот механизм довольно просто, так как на рынке встречается огромное количество сверл со сгоревшим электрическим двигателем. Особых требований к редуктору не предъявляется, главное, он должен быть надежным и мощным.
  4. Проводится сопряжение вала редуктора с ответной частью стартерного мотора. Для этого применяется метод электросварки, который позволяет получить качественное и надежное неразъемное соединение.
  5. Специалисты не рекомендуют проводить установку демпферов. Это связано с тем, что на ось всегда во время работы воздействует серьезная нагрузка. Применяемое демпфирующее устройство находится в замкнутом положении, поэтому оно может сломаться.
  6. Для увеличения передаточного отношения применяется стартер с планетарным редуктором. Сложность конструкции определяет то, что приспособить ее к поставленной задаче не так просто, как обычный вариант исполнения.
  7. Корпус редуктора должен быть прочно соединен с корпусом электрического двигателя. Для защиты лебедки от воздействия окружающей среды создается специальный корпус, желательно разъемного типа. Во многих случаях рекомендуют создавать именно разъемную конструкцию, так как время от времени нужно проводить обслуживание подшипников мотора и механизма редуктора.
  8. Следующий шаг заключается в создании барабана. Именно на нем будет проводиться наматывание троса. Изготовить барабан можно в домашних условиях из трубы, которая имеет диаметр около 180 мм и толщину стенок 2−3 мм. При меньшей толщине стенок труба может сильно деформироваться.
  9. Для фиксации троса на барабане он должен иметь щеки. Изготавливаются они просто: вырезаются из стальной пластины, после чего создаются отверстия для размещения вала. Щеки привариваются к барабану по сторонам.
  10. В качестве силового вала применяется элемент конструкции списанной электрифицированной задвижки. Она довольно часто применяется при создании нефтепроводов. Для передачи вращения устанавливается пара шестерен.
  11. Все применяемые элементы должны быть надежно сварены между собой. Это связано с тем, что даже незначительный дефект может привести к появлению трещины. Слишком высокая нагрузка станет причиной выхода механизма из строя в самый ответственный момент.
  12. Для крепления лебедки создается станина, при изготовлении которой используется швеллер и стальная пластина с толщиной не менее 5 мм. Уголок крепится с нижней части для того, чтобы сделать конструкцию более жесткой.
  13. Боковые стенки изготавливаются при применении листового металла толщиной 3−5 мм. Тонкие листы могут деформироваться при сильном натягивании троса.
  14. Наиболее ответственная часть конструкции представлена креплением оси барабана. Именно на нее будет передаваться высокая нагрузка. Для фиксации оси рекомендуется использовать подшипники с подиумами. Они обладают высокой устойчивостью к механическому воздействию. Встретить подобные подшипники можно в цехах заброшенных заводов или в пунктах сбора металлолома. Если были найдены обычные подшипники, то к бортикам приваривается обойма.

Правила безопасной эксплуатации

Чтобы избежать неприятностей при использовании ручной лебедки, необходимо придерживаться некоторых правил:

  • новый трос перед первым использованием рекомендуется предварительно размотать – это обеспечит снятие статического напряжения;
  • нельзя прикасаться к тросу или крюку, а также находиться в непосредственной близости или перешагивать через них в момент действия растягивающей нагрузки;
  • чтобы избежать срыва с крепления, не стоит нагружать лебедку, если на барабане осталось пять и менее витков троса;
  • следует учитывать, что тяговое усилие напрямую зависит от количества каната – чем меньше его остается, тем большим становиться усилие;
  • чтобы избежать пластической деформации троса, при его наматывании необходимо следить, чтобы витки ложились ровно и с натяжкой;
  • запрещено крепить трос к сухому дереву, поскольку оно может попросту упасть на авто;
  • чтобы не испортить дерево или столб тросом, необходимо пользоваться корозащитной стропой и шаклом, которые есть в комплекте;
  • запрещается соединение стального каната с удлинителями, изготовленными из других материалов, поскольку это может привести к обрыву;
  • в запасе у автомобилиста должны быть двухслойные рукавицы, которые пригодятся при эксплуатации лебедки, а также тросогаситель или, на крайний случай, старая куртка.

Выбор качественной и надежной конструкции, а также соблюдение правил эксплуатации и безопасности станет залогом долговечности и идеального выполнения лебедкой своих функций.

Установка ведомой звездочки

Вариантов закрепить звезду на фланце можно найти несколько. Первый и самый быстрый конечно выполняется сваркой. Но не самый практичный. После сварки металл может стать более мягким. Да и работать приходится с землей, которая попадает на цепь и звезды. В итоге износ происходит интенсивный. Заменить приваренную звезду довольно сложно.

Нужно выбрать способ, при котором замена должна происходить удобно. Для этого на основе барабана установлен (приварен) третий фланец. На фланце просверлены отверстия, диаметром 8мм на которые, закрепляется звездочка. Привод выполняется мотоциклетной цепью.

С наступлением весны практически каждого землевладельца бросает в холодный пот. Опять регулярная обработка огорода, сада, посадка картофеля и различных культур, что требует немало времени и сил. Исходя из этого, одни задумываются о том, как же значительно упростить свою участь во всем этом процессе, другие – целенаправленно выбирают верного и незаменимого помощника – .

Разновидности устанавливаемых конструкций

Изготавливаемая самодельная лебедка на УАЗ своими руками может иметь различную конструкций. Классификация проводится по следующим признакам:

  1. Типу привода.
  2. Способу подключению.
  3. Техническим особенностям.

Лебедка может классифицироваться следующим образом:

  1. Ручной механизм характеризуется компактными размерами и большим сроком эксплуатации. Чаще всего применяемый чертеж предусматривает создание механизма барабанного типа. Управление представлено рукояткой, через которую передается усилие. Недостатком устройства этого типа можно назвать то, что оно может применяться для работы с грузом весом не более одной тонны. Часто усилие передается через редуктор, за счет чего оно увеличивается в несколько раз.
  2. Электрический привод предусматривает подачу энергии на мотор, который создает усилие на барабан. Подобная конструкция характеризуется большими размерами и в последнее время устанавливается крайне редко. Более востребована самодельная лебедка из стартера, которая эффективна и достаточно надежна.
  3. Гидравлика также может применяться в качестве привода. Гидравлическая система характеризуется высокой сложностью, но при этом она работает бесшумно и обладает высокой мощностью. Гидролебедка имеет относительно невысокую надежность, зачастую устанавливается на массивных внедорожниках.

Лебедка ручная – особенности конструкции, изготовление своими силами

В хозяйстве часто требуется переместить груз на определенное расстояние или высоту. Автолюбители сталкиваются с необходимостью вытащить застрявшую машину или снять двигатель при самостоятельном ремонте. Во всех случаях выручает лебедка ручная, изготовление которой доступно собственными силами. Следует изучить особенности конструкции, воспользоваться чертежами и пошаговыми инструкциями. Отдельные нюансы раскрывает подборка видео.

Устройства классифицируются по исполнению, способу приведения в действие и другим техническим особенностям. Они подразделяются также на переносные и стационарные. Спереди автомобиля производители часто устанавливают несъемные лебедки.

По виду выделяют несколько конструкций:

  1. 1. Ручные, компактного размера. Обычно они барабанные, где на катушку намотан трос, а работа осуществляется вращением рукоятки. Предельный вес груза для такого устройства – 1 тонна.
  2. 2. Механические, которые приводятся в действие мотором. Самостоятельный движущийся узел в них не предусмотрен. Конструкция крупногабаритная, используется преимущественно в строительстве.
  3. 3. Электрическая с барабаном. Этот вариант предпочитают водители, потому что для привода можно использовать стартер. Она способна вытащить застрявший автомобиль весом до 4 тонн.

Особо следует отметить гидравлические устройства. У них бесшумная работа и большая грузоподъемность, но они ненадежны в эксплуатации.

Область использования устройств для перемещения грузов самая обширная. Если используется физическая сила, часто приходится приложить довольно значительные усилия. Самодельная лебедка поможет человеку, если он правильно оценит тяжесть работы, объем. Конструкция обязательно предусматривает тормоз и храповик. Другой вариант – безопасная рукоятка, которая одновременно служит для привода и фиксации механизма в определенном положении.

Простые ручные устройства обладают рядом преимуществ:

  • компактные размеры, за что их особенно ценят автолюбители;
  • мгновенная готовность к использованию без особой подготовки;
  • возможность применения для перемещения грузов в горизонтальном и вертикальном направлениях;
  • простота обслуживания – не требуется сложный и регулярный ремонт.

Машинный привод используется в простых подъемных кранах, скреперах, буровых установках. Это лебедка с различным количеством катушек – от одной до трех. Привод от электродвигателей, дизельных, бензиновых.

Среди ручных лебедок выделяются три разновидности: рычажные, барабанные, монтажно-тяговые. Первые из них самые простые: состоят из троса, трещотки или храпового механизма, рычага. Преимущество конструкции в способности работать без фиксации на основании – просто подвешивают. Рычагом производят движения, приводящие в действие храповик.

Рычажная конструкция на 4 тонны с фиксацией в двух положениях

На барабане намотан трос, который фиксируется кулачками, не разматываясь в обратном направлении. Его длина небольшая – до шести метров, и это существенный недостаток. Преимущество в способности развить большое тяговое усилие: 0,750–4000 тонны, поднять груз на 4 метра.

Барабанная или тросовая лебедка включает опору, рукоятку, редуктор. Основа конструкции – собственно барабан, зубчатая или червячная передача. Первая предпочтительнее из-за способности служить продолжительное время. Для безопасности предусмотрен тормозной механизм, который предотвращает внезапное падение груза. Для работы необходима фиксация на надежном основании.

При вращении рукоятки усилие передается на барабан с тросом большой длины – до 40 метров. Развиваемое тяговое усилие достигает 5 тыс. кг. Различные размеры катушки позволяют использовать мощный трос толщиной до 15 мм. С такой лебедкой легко вытаскивать машину из кювета, поднимать железобетонные блоки, проводить вспашку дачных участков, если земля не глинистая.

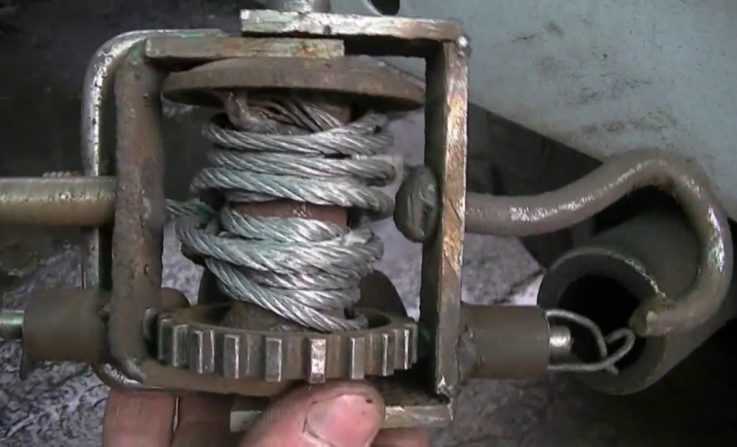

Самодельные лебёдки из различных материалов

Лебедку можно сделать из самых разных легкодоступных материалов. В основном это запасные части от автотехники, других устройств и механизмов, срок эксплуатации которых закончен. Найти подручный материал – металлические трубы, листы железа, разные виды тросов тоже не проблема. Есть несколько типов лебедок, пользующихся повышенной популярностью.

Лебедка из стартера

Лебедка из стартера своими руками – удобный для экономии денег вариант. Чтобы самодельная лебедка из стартера реализовала свой потенциал, понадобятся:

  • Редукторный стартер на 12 вольт (от ВАЗа 2106 или 2110 найти легко).
  • В качестве редуктора (понижающего) можно обойтись узлом от дрели.
  • Для кожуха, закрывающего пространство между двигателем и редуктором, подойдет часть трубы (например, из ПВХ). Он должен легко разбираться, для доступ внутрь и профилактики устройства.
  • Барабан часто делают из прочной (от 120 мм) стальной трубы и листового железа (2-3 мм).
  • Шестеренки, трос, электропроводка.

Чтобы сделать такую лебедку из стартера, из листа металла делается площадка, на нее крепятся узлы. К затем привариваются посадочные места для барабана. Редуктор приваривается так, чтобы первичный вал находился сверху. К редуктору крепится переходник для стартера, на первичный вал – зубья шестерни. Для этого используется венец маховика. Затем крепится стартер и проводка.

Лебедка из моторчика дворника

Чтобы сделать лебедку, можно использовать моторчик, который раньше использовал для своей работы стеклоочиститель или дворники. Эти устройства способны показывать неплохие результаты и поднимать вес до 300 кг.

Популярно применение такого механизма, чтобы смонтировать отвал на автомобиль достаточной проходимости (например, «Нива») – для чистки снега или подобных задач.

Лебедка из камазовской трещотки

Тормозная трещотка (самовыравнивающий механизм для регулировки тормозов) от грузовика – популярный вариант для самодельной лебедки. Многие используют камазовский вариант трещотки, поскольку КАМАЗ широко распространен и детали от него найти легко. Такой механизм может поднять от 400 кг до 2 тонн. Популярность такого варианта обусловлена использованием в механизме червячного редуктора.

Для изготовления понадобятся:

  • Две задние трещотки грузовика.
  • Два крюка.
  • Трос толщиной 4-5 мм.
  • Кулак для разжимания тормозных колодок.
  • Болт для крепления крюка.

Лебедка из червячного редуктора

Главное удобство червячного редуктора, помимо грузоподъемности, это возможность не использовать тормоз барабана. Один из популярных вариантов такой лебедки – редуктор от дверей троллейбуса. Ему хватает передаточного числа для достаточно тяжелых грузов, его удобно крепить.

Что может пригодиться для лебедки из подручных материалов

Чтобы делать самодельную лебедку пригодится любой лом и любые рабочие детали, оказавшиеся в пределах доступности. Источником двигателя для электролебедки может стать мотопила, мотороллер или стиральная машина-автомат (если работает мотор). Пригодятся обрезки тонкостенных и толстостенных труб, подшипники, шестерни, стартеры от старых автомобилей, трещотки от грузовиков, мотоциклетный диск сцепления и т.д. Докупать придется разве что трос, и что-нибудь не очень дорогое. Из оборудования хватит сварочного аппарата и токарного станка.

Виды автомобильных лебёдок

В зависимости от конструкции привода лебёдки для внедорожников бывают:

  • Ручные.
  • Электрические.
  • Механические.
  • Гидравлические.

Каждый из этих типов имеет свои преимущества и недостатки, поэтому выбор неоднозначен. Ориентироваться нужно на самые частые ситуации, которые могут случиться с машиной. Конечно, и от её конструкции тоже многое зависит.

Также надо учитывать полную массу автомобиля, притом полностью снаряжённого, чтобы приобрести лебёдку достаточно мощную для этого груза. Если она окажется слабой, то будет просто бесполезной в экстремальной ситуации, так как не сможет сдвинуть машину с места. Тяговое усилие лебёдки должно в 2.5 раза превышать массу автомобиля, тогда она легко справится с задачей без необходимости выгружать вещи.

Stayer Maxpull 4310-4

Так как выбрать лебёдку для внедорожника не так просто, рассмотрим все эти типы подробнее, а затем приведём лучшие модели, которые хорошо себя зарекомендовали на практике.

Ручные механизмы

Это самые простые и дешёвые устройства. В действие они приводятся вручную, для этого приходится вращать рукоятку или двигать рычаг. По конструкции они бывают рычажные, барабанные и червячные.

Ручные лебёдки для внедорожников подходят далеко не все, так как развиваемая ими тяга обычно небольшая. Их можно использовать на лёгких автомобилях массой до 1-2 тонн, а джипы гораздо тяжелее. Но встречаются и довольно мощные конструкции, с тягой в 4-5 тонн.

Электрические устройства

Электрические лебёдки для внедорожников подходят гораздо лучше, и они самые популярные. Питаются такие устройства от бортовой электросети – от аккумулятора. Использовать их очень просто, а запускаются они нажатием кнопки. Стоимость их вполне приемлема, а установка и подключение не вызывает проблем.

Такие автомобильные лебёдки развивают достаточно большое усилие и некоторые модели могут вытащить машину весом до 6 тонн. Но нужно иметь очень хороший и ёмкий аккумулятор, так как завести для подзарядки застрявший в грязи автомобиль не всегда возможно.

Механические приспособления

В отличие от ручных вариантов, механические лебёдки для внедорожников приводятся в движение не вручную, а двигателем, с помощью специального вала, подключаемого при необходимости.

Выбор такой лебёдки может ограничиваться конструкцией машины – далеко не все имеют возможность подключения дополнительного вала. Из преимуществ – довольно большая мощность, которой хватит, чтобы выдернуть машину из любых неприятностей. Но для этого нужно завести двигатель, что не всегда возможно, и это основной недостаток такой конструкции.

Гидравлические устройства

В устройствах такого типа барабан с тросом приводится в движение от гидравлической системы. Обычно они подключаются к гидроусилителю руля. Развиваемое усилие вполне достаточное и работают они бесшумно и плавно, но имеют множество недостатков:

  • Стоимость больше, чем у других вариантов из-за сложности конструкции.
  • Двигатель должен быть запущен.
  • При повороте руля могут вести себя нестабильно, так как давление от гидроусилителя меняется.

Подобрать гидравлическую лебёдку для своего внедорожника может быть сложно, так как нужно учитывать возможности подключения. Между тем, особых преимуществ перед другими конструкциями у гидравлических лебёдок нет.

Гидравлическая лебёдка Runva 10000 LBS

Ручная лебедка своими руками: 7 этапов изготовления устройства

Лебедки — очень удобное для поднятия грузов приспособление, благодаря чему оно имеет широкое распространение среди автолюбителей.

Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества.

Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.

Назначение лебёдок

Лебёдка является одним из самых старых механизмов, которые человек изобрёл и применил в своей деятельности для облегчения перемещения тяжестей. Тяговое усилие, создаваемое за счёт физической силы человека или животного, передаётся через канат, цепь, трос или иной гибкий элемент от приводного барабана к тому грузу, который надо передвинуть.

У лебёдки привод барабана может быть ручным, электрическим, от двигателя внутреннего сгорания, от паровой машины, гидравлическим. Чаще лебёдку используют для вертикального подъёма груза. Но иногда с помощью этого механизма удобно перемещать тяжести по горизонтали (например, автомобиль).

Если лебёдка крепко установлена на автомобиле, то с её помощью можно самостоятельно освободиться из ямы, из болота или подняться в гору. Если на застрявшем автомобиле нет штатной лебёдки, то любую другую надо прочно закрепить на земле и решить возникшие проблемы.

Лебёдка на автомобиле ФОТО: motorsguide.ru

Разновидности

Существует много разновидностей лебёдок. Их можно классифицировать по способам изготовления – промышленные и самодельные; по виду привода – ручные, электрические, паровые, с двигателем внутреннего сгорания, гидравлические; по величине развиваемого усилия – мощные, маломощные. Названные признаки могут комбинироваться в различных сочетаниях.

Каждый вид имеет свои преимущества и недостатки. Ручную лебёдку изготовить проще всего, она дёшева и компактна, но развить большую мощность она не сможет. Максимальный вес груза, который с её помощью можно поднять, не превышает 1 тонну.

Электрическая лебёдка развивает большую мощность. А в практике автомобилизма в качестве электропривода можно использовать автомобильный стартер. Питание в этом случае происходит от автомобильного аккумулятора. Пользуются наибольшей популярностью у автомобилистов.

Гидравлические лебёдки ещё более мощные, но сложны по конструкции и имеют низкую эксплуатационную надёжность. Поэтому автолюбителями практически не применяются.

Червячная передача — высокая степень надёжности

Во многих механизмах подобного типа, имеющих большую грузоподъёмность, предусмотрено управление скоростью движения троса. Благодаря этому можно изменять интенсивность прилагаемых физических усилий. Ручная лебедка червячная может иметь многообразие вариантов крепления.

Такое устройство отличается простотой эксплуатации и существенной надёжностью. При помощи данного элемента, предназначенного для грузоподъёмности, можно производить монтажные, ремонтные и строительные работы. При этом лебёдка будет иметь высокий уровень безопасности при работе.

Она должна обладать комфортной рукояткой, а червячный редуктор сможет обеспечить прекрасную возможность удержания нагрузки.

Как сделать лебёдки разного типа

Для того, чтобы браться за разработку и изготовление лебёдки своими руками, необходимо уметь работать со слесарным инструментом, сварочным оборудованием, электроприборами и машинами.

Самодельные лебёдки создаются под конкретный автомобиль. Они максимально отвечают потребностям хозяина, гораздо дешевле покупных, имеют высокую ремонтопригодность, просты в облуживании, более компактны.

Один из наиболее популярных вариантов самодельной лебёдки создаётся из деталей велосипеда.

Из инструментов понадобится болгарка, дрель или сверлильный станок, шуруповёрт, сварочный аппарат, тиски, метчики, молоток, керн и кое-что другое.

Трещотка, которая нужна как предохранитель от обратного самопроизвольного вращения барабана, изготавливается из втулки.

Самодельный храповик из велосипедной втулки ФОТО: usamodelkina.ru Из стальной полоски изготавливается корпус, в который вставляется втулка с храповиком. Основная часть лебёдки готова.

Устройство с храповиком в сборе ФОТО: usamodelkina.ru

Технология сборки

Если мастер собирает всю конструкцию своими руками, то разбираться он будет в ней намного лучше, чем в приобретённом устройстве. К тому же многие автолюбители склоняются к тому мнению, что самодельные лебёдки более качественные и надёжные. Если собирать такое устройство из стартера, то на всю процедуру уйдёт примерно час, но при условии, что всё необходимое будет приготовлено загодя.

Основным рабочим узлом лебёдки является барабан с тросом. Если такой уже имеется у пользователя, то работа займёт намного меньше времени. Но не все являются счастливыми обладателями такого полезного устройства. В случае если уже готового барабана нет, то можно сделать его самому, используя толстую трубу и листовой металл толщиной от 3 до 5 мм. Щёчки следует просто приварить к трубе с двух сторон. Шестерня прикрепляется к одной из них. На эту шестерню будет впоследствии подаваться усилие от редуктора.

Кстати, в том случае, если готового барабана нет, то его также можно изготовить из жигулевских ступиц, которые уже отработали свой срок. Это сделать не очень трудно. Надо лишь сварить их по тонкой стороне. Для того чтобы обеспечить соосность деталей, нужно делать это на оправке.

При выборе редуктора для устройства, многие профессиональные мастера рекомендуют брать редукторы, которые используются в троллейбусах для открытия и закрытия дверей. Если у пользователя есть возможно достать такой редуктор, то рекомендуется использовать именно его. Но если такого устройства нет, то нужно сделать лебёдку по-другому, то есть используя стартер. Рекомендуется использовать особый стартер, оснащённый планетарным редуктором. Такой стартер является более компактным и лёгким, что впоследствии будет положительным фактором.


автолюбители также используют и переносные варианты
