Как сделать ось легкового прицепа из жигулевской ступицы 2108 самостоятельно своими руками ремонт

Как сделать прицеп для легкового автомобиля

Крупные или габаритные грузы требуют большого пространства для перевозки. Багажное отделение легкового автомобиля не подойдет для этой задачи — места слишком мало. Единственный вариант — использование легкового прицепа. При этом не обязательно подбирать его под автомобиль, искать на рынках и тратить на это средства и время. Можно самостоятельно собрать данное устройство, используя только самые необходимые детали и составляющие.

  1. Сборка рамы. Рама является несущей частью прицепа, поэтому от её прочности и надежности зависит долговечность изделия. Для её изготовления можно использовать стальной швеллер (25х50) или трубу (40х40). Нарезаем профиль соответственно размерам, после чего части свариваем между собой. Получившийся прямоугольник измеряем на ровность и точность сварки. Необходимо предусмотреть ребро жёсткости, поскольку прямоугольная или квадратная форма рамы довольно неустойчива при больших нагрузках.

Узел соединения с автомобилем. Нужно помнить, что чем короче соединительная часть, тем быстрее и резче прицеп будет реагировать на движения тягача. В зависимости от размеров, рекомендуется делать соединительную часть длиной 1,5 — 2 метра. Поскольку на данный узел приходится немалая нагрузка, для сварки используем те же профили, что применялись при создании рамы. Перед сваркой проводим замеры для того, чтобы сцепка соединительной части с прицепом проходилась ровно на середине оси. Для предотвращения разрывов соединительной части монтируем тросы безопасности. Их привариваем внизу всей конструкции.

Соединительная муфта. Муфта позволяет крепить соединительную часть прицепа к автомобилю. Монтировать её можно как на болтах, так и с помощью сварки. В первом случае конструкция получиться менее надежной, но при необходимости демонтажа муфта будет легче сниматься. Во втором — узел станет очень прочным, но для демонтажа понадобиться газовая горелка. Если выбор пал на соединение с болтами, рекомендуем выбрать образцы с восьмым классом прочности. В обратном случае, болты могут не выдержать усилие.
Сборка оси. По общему правилу, монтаж оси осуществляется на расстоянии 40% длины от задней стенки прицепа. Другими словами, она должна быть смещена от центра немного ближе к задней части. Установку оси производим с помощью болтов. Далее на ось устанавливаем раму и крепим опять же посредством болтов.
Не является острой необходимостью, но желательна установка стабилизирующих домкратов, которые будут обеспечивать горизонтальное положение прицепа во время езды. Оптимальный вариант — размещение домкратов на углах рамы.
Настил и боковые стенки. В качестве исходного материала может использоваться древесина, жесть, металл, поликарбонат, пластмасса или другие материалы — все напрямую зависит от того, что конкретно будет транспортироваться на прицепе и как часто будут осуществляться перевозки. На раму устанавливаем настил (можно использовать простейший, из обычной фанеры) и фиксируем болтами. После этого борты монтируем на каркас. Углы прицепа укрепляем металлическими уголками.
Заключительный этап — отделка. При необходимости окрашиваем детали и узлы, требующие подобную обработку. Проводим трассы для подключения питания от автомобиля. Так как все прицепы должны оснащаться обязательными приборами световой сигнализации, устанавливаем необходимые фонари, фары и светоотражатели. Всё это монтируется в единую сеть и подключается через розетку фаркопа.

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Колесная ось и колеса для прицепа мотоблока

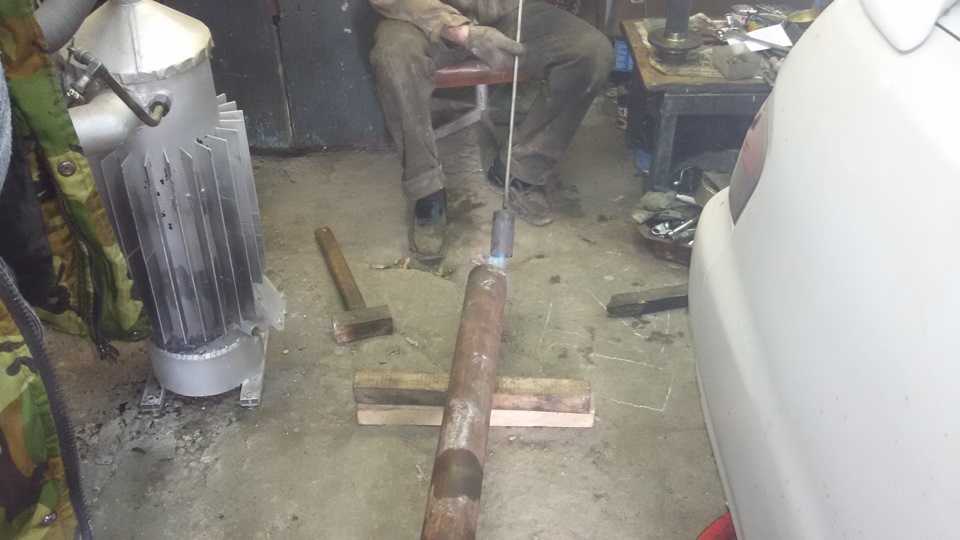

Для того, чтобы сделать колесную ось, нужно взять стальной стрежень 1,07 м в длине. Такая длина стержня нужна для того, чтобы потом колеса не выступали за габариты нашего самодельного кузова. Сделайте косынки и уголки в качестве стальных опор. При помощи сварочного аппарата соедините лонжероны и корпус продольного шарнира со стальным стержнем через уголки и косынки. На лонжероны нужно одеть ось кронштейна и серьги.

Колеса для самодельного прицепа можно взять из любой техники, если, конечно, эти колеса подходят по размеру. Вы легко можете приспособить колеса с Жигулей или мотоколяски СЗД. Если вы используете колеса последней, они уже идут со ступицами и подточенной на необходимый нам диаметр оси.

Также, кто разбирается в технике, говорит, что легко можно подобрать колеса от садовой тачки. Их радиус в 16-17 дюймов очень хорошо подходит под нашу тележку (прицеп).

Сварка рамы

  • Разложите лонжероны, траверсы и поперечины на ровной поверхности.
  • Сварите их, придерживаясь размеров.
  • Переверните конструкцию и приварите кронштейны крепления передних концов рессор к лонжеронам. Делать это нужно так, чтобы от середины балки установленного моста до задних краев лонжеронов было около 950 мм.
  • Сварите дышло и прикрепите к нему ТСУ.
  • Привинтите передние концы рессор к кронштейнам, а задние через серьги к лонжеронам.
  • Установите на оси ступицы, а на них колеса.
  • Поставьте прицеп на колеса.
  • Зафиксируйте ТСУ на шаре фаркопа авто.
  • Подкатите прицеп к дышлу.
  • Сложите лучи дышла внахлест с лонжеронами. Зафиксируйте совмещение струбцинами.
  • Снимите ТСУ с крюка, откатите прицеп от машины и проварите соединение дышла с лонжеронами.

Финишные операции

Обшейте борта листовым железом. Пол сделайте, прикрепив фанеру к поперечинам саморезами с потайными шляпками. Крылья вырежьте из листового железа и прикрепите их к бортам на кронштейнах. Загрунтуйте и окрасьте конструкцию. Прикрепите фонари и проведите проводку. Из цепи или троса изготовьте страховку ТСУ. Только после этого можно приступать к регистрации.

Варианты конструкций

Приступая к сборке прицепа, нужно заранее приготовиться к тому, что придётся изрядно поработать над её осью, и в частности, над отдельными её компонентами – амортизаторами, пружинами, ступицами. Если всё получится, то такой прицеп, независимо от типа используемой подвески, будет не хуже заводского.

В принципе никто не мешает приобрести готовую ось, но самостоятельная сборка обойдётся дешевле, к тому же вы получите представление о том, из чего состоит эта деталь и как она работает.

Строго говоря, если рассматривать ось как элемент подвески, то это обычная труба. Она, в зависимости от сечения, бывает круглой и квадратной. С точки зрения прочности на изгиб у двух труб с одинаковой толщиной стенок и площадью сечения квадратная окажется лучше, но поскольку здесь необходимо учитывать и такие характеристики, как обтекаемость, трубы с квадратным сечением, как правило, не используют.

Если говорить о готовых изделиях, то они обычно идут вместе со ступицей, а часто – с тормозами. При сборке оси для прицепа своими руками нужно учесть, что ступицы бывают двух разновидностей:

Блок-ступица считается более надёжной и долговечной, при этом и стоит она дороже. Устройство ромашки долее простое, соответственно, и ремонтопригодность у такой ступицы выше. Замена ступиц не предусматривает их разборки, что, в общем-то, не так уж плохо, поскольку упрощает замену вышедшего из строя узла, облегчая техническое обслуживание прицепа.

Способ крепления ступиц к оси – приваривание или прикручивание. С точки зрения надёжности сварная конструкция определённо лучше, но если во главу угла ставить простоту ремонта, то замена сборной ступицы выполняется на порядок проще.

Прицепы, предназначенные для грузовиков, часто снабжают поворотной осью. Такая конструкция, оснащённая поворотным шкворнем, обеспечивает вращение моста прицепа по вертикальной оси. На легковых автомобилях такая подвижность в большинстве случаев не требуется.

С амортизационной точки зрения конструкции подвесок бывают торсионными или рессорными.

Торсионные модели в настоящее время достаточно востребованы, что объясняется следующими достоинствами:

  • долговечностью;
  • простотой эксплуатации;
  • отсутствием необходимости применения амортизаторов;
  • компактностью размеров и небольшой массой;
  • уменьшением свободного пространства между рамой прицепа и осью.

Подвеска торсионного типа относится к независимым разновидностям, такая конструкция соединяется с рамой жёстко. Состоит она из пустотелой многоугольной трубы, внутри которой размещается такая же, но меньшего диаметра, а пространство между ними заполняется резиновыми прокладками в виде жгутов, обеспечивая неподвижность внутреннего вала, к которому крепится колесо.

Торсионные подвески не следует использовать, если предполагается эксплуатация прицепа в жёстких условиях, но для города и асфальтированных дорог это идеальное решение.

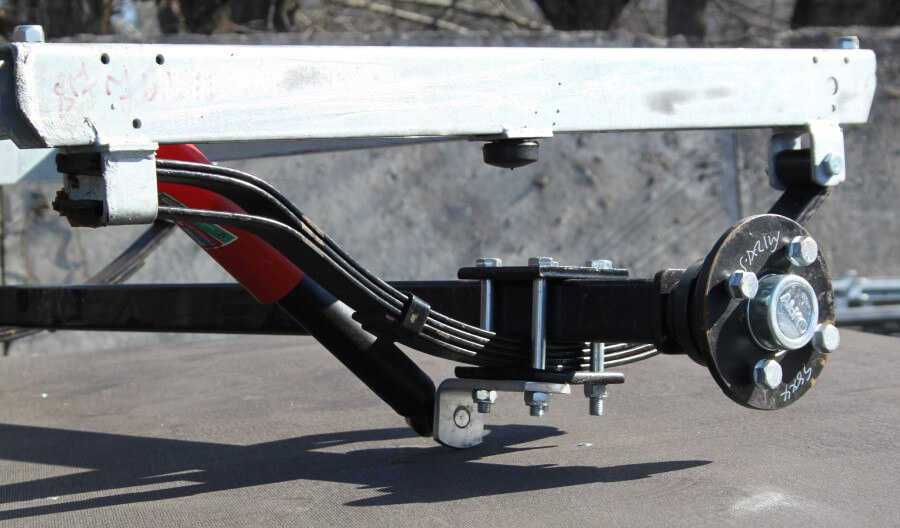

Рессорные подвески характеризуются повышенной устойчивостью к серьёзным нагрузкам, поскольку обеспечивают увеличенную длину хода, если сравнивать с торсионным вариантом. Недостаток такого решения – за рессорами нужно ухаживать чаще, но и ремонтопригодность у них выше, чем у торсионных аналогов.

Необходимые инструменты и материалы

Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

  1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
  2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
  3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
  4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
  5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
  6. Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
  7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
  8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

Рекомендуем:

Замена фильтра тонкой очистки топлива — инструкция

Сборка своими руками

Есть множество схем и примеров изготовления опорных колёс для прицепа своими руками, что открывает дополнительные возможности для автомобилистов. Заводские комплекты достаточно дорогие, плюс не все видят смысл тратить на них деньги, если полноценный аналог можно сделать самостоятельно.

Собрать самодельный вариант подкатного колеса можно практически из подручных материалов. В основном требуются такие составляющие:

  • старый домкрат винтового типа или аналогичная конструкция;
  • колесо, которое будет выступать опорой;
  • металлическая пластина;
  • крепёжные болты;
  • грунтовка;
  • краска;
  • свёрла по металлу;
  • дрель;
  • сварочный аппарат;
  • кисти или пульверизатор для окраски.

Оптимально использовать уже готовый чертёж, по которому собирали качественные и функциональные опорные колёса. Хотя и тут можно действовать с нуля, создав собственный чертёж с указанием всех размеров.

Процедура изготовления подкатного колеса заключается в выполнении таких шагов:

  • Прочная металлическая пластина вырезается под размер площадки, где она будет располагаться.
  • В пластине из металла и в самом дышле прицепа нужно выполнить крепёжные отверстия, чтобы соединить эти два компонента.
  • К домкрату приваривается металлическая пластина. Располагать его следует в вертикальной плоскости и фиксировать на верхней части домкрата.
  • С нижней части с помощью сварочного аппарата приваривается колесо.
  • Подготовив конструкцию, можно обработать её грунтовкой по металлу в несколько слоёв, а затем нанести 2-3 слоя краски.
  • Полученная конструкция путём использования болтового соединения монтируется на дышло автомобильного прицепа.

Некоторые используют сварку для соединения. Но это не лучший вариант, поскольку тогда конструкция получится неразборной.

Болтовые соединения рекомендуется смазывать термостойкими составами, которые обеспечат лёгкость затяжки и демонтажа при любой погоде.

Это пример простейшего опорного колеса, которое собирается буквально из подручных материалов. Чтобы усовершенствовать конструкцию, можно использовать поворотный хомут.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

  1. Кронштейн навесных орудий мотоблока;
  2. Консоль;
  3. Прицепное устройство;
  4. Подножка, используем доску s20;
  5. Сиденье для водителя, используем доску s20;
  6. Рама;
  7. Кузов, используем доску s20;
  8. Опорная балка, используем три бруса 50х50;
  9. Болт М8;
  10. Кольцо упорное, используем трубу 58х4;
  11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

  1. Корпус поворотного узла;
  2. Для дышло используем трубу 49х3, L1820;
  3. Для рамки подножки используем уголок 25х25х4;
  4. Для упора используем трубу 58х4;
  5. Для ребра жесткости используем сталь s4;
  6. Для накладки используем полосу 25Х4.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

  • прицепное устройство (1),
  • пыльники (2),
  • подшипники 36206 (3,6),
  • корпус (4),
  • втулка распорная (5)
  • дистанционная (7),
  • шайба (8),
  • гайка м20х2,5 (9),
  • масленка (10)
  • дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Устройство

Самый простой вариант прицепа, телеги для мотоблока представляет монолитный блок, который размещается на решетке каркаса. Для изготовления нужны траверсы, лонжероны из труб. К трубам, расположенным вдоль конструкции, прикрепляются 4 стойки.

И уже к ним (к их верхнему блоку) производится приваривание обвязок изготовленных из уголка. В том случае, если нужно прицеп дополнить бортами откидного типа, рамки нужно изготавливать отдельно от несущего каркаса. Платформенную решетку лучше всего покрыть листом из дюралюминия, прикрепив его болтами.

Для конструкции бортиков используют тонкие листы металла, фиксируя их с помощью сварки.

Телега

В зависимости от того, какие будут размеры телеги для мотоблока, можно изготовить несколько вариантов балки, к которой крепится ось с колесами. Для большого прицепа подходит только сборная, которая состоит из двух швеллеров вставленных друг в друга и скрепленных сваркой.

Для малой телеги, небольшого размера, можно обойтись и квадратным профилем. Такое устройство позволит выполнять простейшие функции по перевозке грузов и пассажиров. Оснащенная рессорами телега для мотоблока фото иллюстрируют их распространенность и популярность.

Благодаря тому, что их очень просто изготовить и ремонтировать, а откидные борта облегчают погрузку и разгрузку, эти телеги широко используются во всех хозяйства, где в наличии есть практически любой мотоблок, будь то Луч, Тарпан, Крот, Зубр, Нива, Салют, Лифан 6,5, Хускварна, Карвер или какой-нибудь другой.

Более подробно о телеге для мотоблока смотрите на приведенном видео:

Сцепное устройство

При наиболее простом варианте сцепа для мотоблока он изготавливается из небольшого количества деталей. Сцеп собирается из трех кусков труб. Кроме того, понадобятся детали для соединения тележки с мотоблоком. Механизмы от различных производителей могут сильно отличаться. Поэтому на место тройника придется искать элемент, который подходит для определенной модели мотоблока.

Сцеп вставляют в раму и фиксируют болтами. Вверху узла сцепа устанавливается вращающийся механизм. Он выполняется из отрезка трубы, тройника и штока, на который он насаживается. Шток заранее промасливают. Для этого выбирают солидол или тавот. Чтобы уменьшить колебания, следует установить рессоры.

Совет! Чтобы быстро разгружать прицеп, задний борт выполняется открывающимся. Можно сделать открывающийся механизм или устройство опрокидывания кузова.

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

  • кузова;
  • колес;
  • крыльев;
  • сиденья;
  • дышла;
  • тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Из балки ВАЗ-2109

Прицеп из балки ВАЗ-2109 подойдет для мотоблоков с большой мощностью – 10 л.с. Конструкция будет довольно тяжелой, поэтому нужна большая тяговая мощность. Такие прицепы обладают большой грузоподъемностью.

Сделать прицеп из балки ВАЗ-2109 своими руками просто, достаточно посмотреть обучающие видео, которые доступны бесплатно. Также можно найти чертежи и размеры конструкции, подойдут практически любые, с одной или двумя осями.

Балка будет использоваться в качестве оси, для задней оси подойдет целый мост с колесами от ВАЗ-2109. Для передней оси будет достаточно одной балки, колеса могут быть любыми. Для габаритных прицепов рекомендуются широкие колеса, обеспечивающие проходимость и устойчивость.

Преимущество прицепа для мотоблока на базе балки от ВАЗ 2109 в том, что не нужно тратить время на изготовление дополнительных узлов, особенно если берется задний мост целиком.

Занимаемся осью устройства

По существующим правилам ось на прицеп следует размещать на длину, которая равняется 40% всей длины самого прицепа с задней стороны. Тщательно измерив длину, следует обозначить место, где будет располагаться будущая ось. Производить ее установку можно сверху вниз, при этом рама располагается перевернутой на ровной поверхности стола на два блока с ребром в четыре сантиметра, а шпиндели должны свободно свисать и не мешать в работе. С того участка, куда планируется установить ось с поверхности рамы убирается краска. Измеряется расстояние между втулками, его нужно разделить пополам, фломастером делается отметка на оси.

Контрольные замеры производят следующим образом: размер ширины рамы делится пополам, получившуюся величину нужно отметить от центра оси (при этом производится корректировка положения) и только после данных действий можно начинать завершающую установку.

Соединение составляющих частей производится методом точечной сварки на всем протяжении контакта. Подвеску лучше всего брать пружинно-амортизационную, пусть она не обладает повышенной прочностью, но с ней прицеп легкового автомобиля своими руками приобретет мягкость хода при езде.

Легковой прицеп своими руками самосвального типа

Нередко АП необходим для перевозки сыпучих грузов – речного песка, гравия или щебня. Разгружать строительные материалы из обычного кузова неудобно – время на разгрузку уходит много. Облегчить задачу можно, установив на прицеп кузов самосвального типа, с механизмом опрокидывания назад.

Рама с осью в такой конструкции имеют подвижное соединение, а спереди устанавливается ручной механизм подъема кузова.

Можно механизм и не устанавливать, но тогда необходимо спереди приварить подпорку. В этом варианте кузов назад будет опрокидываться под собственным весом при снятии стопорного устройства.

Для самодельного прицепа самосвала важно, чтобы борта у него опрокидывались

О регистрации самодельного прицепного ТС

Сделать прицеп самостоятельно по чертежу для машины, считается первым этапом на пути к регистрации и оформлению в ГИБДД. Предстоит ещё потратить много времени и средств для получения нужных документов.

Прицепы выполненные в заводском изготовлении уже имеют все необходимые свидетельства и паспорт, пройдя комплексные испытания и исследования в проверочной лаборатории. Такое же исследование предстоит выполнить и для прицепа к любому автомобилю, касается и прицепа для УАЗа своими руками сделанный и для лодки и специальной техники.

При проведении оформления необходимо выполнить следующие мероприятия:

  • Произвести фото снимки с разных сторон и распечатать, подготовить описание прицепного транспортного средства.
  • Необходимо будет предъявить все чеки на материалы и затраченные услуги, сертификаты на материалы и комплектующие изделия.
  • Нужно обратиться в отделение ГИБДД с заявлением на выполнение экспертизы, проведение испытаний прицепа и получить направление в лабораторию.
  • В лаборатории следует представить описание прицепного транспортного средства, фотографий, предъявить чеки и сертификаты на изделия и материалы. Цель, выяснить соответствие транспортного средства действующим техническим требованиям. Может быть, что на прицеп выдадут акт о несоответствии при не прохождении испытаний.
  • При положительном результате проведённой экспертизы выдаётся соответствующее заключение в виде сертификата.
  • Полученное свидетельство, копии других документов для регистрации, заявление следует подать в отделение ГИБДД.
  • Поведя ещё раз осмотр прицепного транспортного средства, сотрудник ГИБДД делает отметку в заявлении о прохождении осмотра и направляет на оформление ТС в следующее окно регистрации.
  • В заключении в отделе ГИБДД выдают свидетельство на прицепное ТС, гос. номер для прицепа.

Теперь владелец самодельного прицепного ТС имеет право без всяких проблем двигаться по дорогам в автопоезда и с грузом.
