Подключение светодиодной ленты на 12 вольт в автомобиле

Делаем правильный выбор

Сегодня на рынке специально продаются модели со светодиодами, рассчитанными на 12 вольт напряжения. Они предложены в большом ассортименте и чтобы выбрать наиболее подходящую для вашего автомобиля модель, нужно опираться на следующие критерии выбора:

• место размещения. Как мы уже выяснили установить такую подсветку можно внутри салона на приборной доске, в фаре и снаружи кузова. Во всех трех случаях условия, при которых функционирует прибор, будут различаться, что обязательно следует учитывать при выборе;
• какой тип свечения должен быть;

Свет от светодиодных фар

• мощность изделия;
• степень защиты от влаги. Естественно, что для салона автомобиля и фар подсветку следует организовывать с помощью стандартных изделий с не слишком высоким уровнем влагозащищенности. В тоже время для наружной подсветки можно использовать только влагозащищенные модели на 12 вольт.

Для того, чтобы сделать точно правильный выбор и наиболее быстро установить светодиодную ленту своими руками в авто, нужно иметь представление о ее ассортименте.

Светодиодная продукция для машин в основном представлена одноцветными моделями на 12 вольт. Так намного проще подобрать цвет под кузов. Лучше всего выбирать изделия, имеющие самоклеящуюся основу. Это в разы упростить монтаж, а также подключение, проводимое своими руками. Такие изделия легко можно установить в салон автомобиля на приборную доску.

Самоклеящаяся лента

Кроме этого данная продукция делится между собой по типу светодиодов на две группы:

• SMD 3028 – светодиодные имеют размеры 3 на 2, 8 миллиметра;
• SMD 5050 – светодиодные имеют размеры 5 миллиметров.

Для SMD 3028 плотность может быть 60, 120 или 240 светодиодов, а для SMD 5050 — с 30, 60, 120 светодиодов на один метр. Помните, что чем больше плотность, тем ярче будет светить светодиодная лента на 12 вольт.Еще одним моментом установки данной продукции является правильный расчет мощности изделия. Поскольку лента может нарезать на куски практически любой длины (минимальный шаг разреза – расстояние между двумя соседними контактными площадками), то этот параметр будет варьироваться. Для расчета мощности нужно использовать специальную формулу.

Контактные площадки на ленте

Поскольку лента имеет напряжение в 12 вольт, то для ее подключения необходим блок питания. Его выбираем на основании полученной в ходе математических вычислений мощности и прибавляем 20 % запаса.Последним аспектом выбора будет определение с классом влагозащищенности. Этот показатель обозначается как IP. На сегодняшний день существует три класса влагозащищенности для транспортных средств:

• 20 – лента без изоляции, поэтому ее можно устанавливаться только внутри салона на приборной доске;
• 65 – изделие обладает защитой от влаги и может использовать под навесом. Такие изделия лучше всего устанавливать в фары;
• 68 – лента полностью изолированного типа. Ее можно без опаски устанавливать под кузов автомобиля, где она сможет без проблем длительное время контактировать с водой и грязью.

Опираясь на перечисленные выше параметры выбор можно подобрать светодиодную ленту для любого случая без особых проблем.

Классификация диодных лент

Светодиодные ленты отличаются высокими показателями универсальности. Им можно придать какую угодно форму, а также по своему усмотрению регулировать угол освещения и яркость. Место расположения установленной подсветки зависит исключительно от воображения.

Более подробную информацию о том, как выбирать автомобильные светодиодные лампы, вы сможете узнать в материале нашего специалиста.

Прибор освещения можно закрепить в самом сложном по доступности месте. В массе случаев лента устанавливается на приборной панели, на потолке, на передних сидениях, довольно часто водители подсвечивают лентами днище авто, багажник или его номерные знаки.

При желании самостоятельно установить ленту на автомобиль стоит изучить не только вопрос, как правильно подключить светодиодную ленту, какие существуют особенности данного процесса и какая предусмотрена последовательность действий, но также виды и классификацию этих современных аксессуаров. Разновидностей их существует достаточно много, и каждая из них характеризуется своими индивидуальными свойствами и качествами.

По цвету свечения светодиодов

В первую очередь светодиодные ленты классифицируются по производимому цвету. Современная промышленность предлагает две категории приборов такого плана:

• монохромные – производящие один цвет;
• универсальные RGB – наделены возможностью менять цвет.

Первые достаточно просты в применении. Что касается вторых, то для их управления требуется в качестве дополнения приобрести пульт управления, контроллер и блок питания.

По размерам светодиодов

На данный момент действует следующая буквенная маркировка светодиодных лент. На них можно встретить обозначение DIP, что означает корпус с двумя выводами, или SMD, корпус которых монтируется на поверхность. Второй вариант является более современным и эффектным. Специалисты советуют использовать именно такие ленты для оформления автомобиля.

В данную категорию входят такие типы лент, как:

• SMD3010 – применяется в массе своей для лент, имеющих боковое свечение. Светодиоды здесь выполнены в размере 1х3 мм и характеризуются мощностью, равной 0,08 Вт;
• SMD3528 – данная категория светодиодных лент используется наиболее часто. Они предназначены для эффектного горизонтального свечения. Размер диодов здесь колеблется от 2,8 до 3,5 мм, а мощность в 0,08 Вт;
• SMD5050 – в данной категории присутствуют достаточно большие по размеру светодиоды, размер которых составляет 5х5 мм, яркость высокая, а уровень мощности составляет 0,24 Вт.

Каждый водитель имеет возможность выбрать для себя наиболее подходящий вид осветительного прибора, опираясь на личные предпочтения и на поставленные цели в оформлении авто.

По плотности светодиодов

Данная характеристика определяет, какое количество диодов размещается на одном метре ленты. Современные производители предлагают следующие варианты и виды лент:

• тип 3028 – выпускается с 60, 120, 240 светодиодами. В крайнем варианте диоды расположены в два ряда;
• тип 5050 – можно купить с 30, 60, 120 светодиодами на один метр. В этом случае 120-ка характеризуется двухрядным расположением диодов.

При выборе уровня плотности устройства стоит понимать, что чем выше плотность расположения ламп, тем ярче будет светить лента, то есть тем лучше и эффективнее она будет освещать салон авто или его внешние стороны.

По классу защиты

Чтобы отразить уровень стойкости ленты по отношению к влиянию внешней среды, производители используют принятый на международном уровне показатель IP, после которого обозначается цифра. Первая обозначает уровень защиты прибора от механического воздействия и пыли, вторая – от влаги.

Вот основные типы светодиодных лент в зависимости от типа защиты.

1. IP20 – лента со слабо защищенными диодами. Ее можно использовать только в салоне авто, в местах, куда не проникают влага и твердые частицы.
2. IP65 – средней защиты ленты. На приспособление в данном случае нанесен слой специальной эпоксидной смолы. Такое устройство можно монтировать не только внутри салона, но также снаружи.
3. IP68 – самый высокий уровень защиты. Здесь лента надежно спрятана под слоем качественного бесцветного силикона. Такие ленты можно устанавливать на автомобили, которые эксплуатируются в достаточно неблагоприятных погодных условиях.

Ориентируясь на данные значения, автолюбитель может подобрать светодиодную ленту в прямой зависимости от того, в каких условиях планируется эксплуатировать транспортное средство.

Алгоритм работ

Перед началом работ нужно продумать все моменты и демонтировать заднее сидение для удобства протягивания провода от багажного отсека и до передней панели.

В целом алгоритм работ выглядит следующим образом:

Светодиодная лента в багажник должна быть очень аккуратно разрезана на куски требуемого размера

Важно не повредить сами светодиоды.
Затем, к ленте припаиваются провода. Красный к плюсу, а чёрный — к минусу

Места спаек нужно залить термоклеем.
После того как провода припаяны, требуется протянуть их до кнопки. К кузовному железу подключается второй провод от тумблера.
Уже после того, как провода припаяны, полосы со светодиодами нужно приклеить в предназначенных местах. Провода должны быть скрыты от глаз.

Выполнение подсветки в багажник своими руками будет гораздо понятнее, если всю схему перед началом работы нанести на бумагу.

Подсветка щитка приборов

Приборный щиток оборудуется подсветкой, но для любителей устанавливать в салон автомобиля дополнительные световые элементы, этого недостаточно. Владельцы увеличивают яркость подсветки, изменяют цвет каждого прибора, делают область спидометра в зоне больших значений красной и т.д. В данном вопросе имеется большой простор для фантазии, тем более, что монтаж светильников никаких проблем не составляет. Надо только приобрести набор из 40 разноцветных LED-светильников, обладающих таким же цоколем, как и стоковые лампочки. От пользователя требуется лишь заменить «родные» приборы на диодные лампы, подбирая для каждого элемента цвет по своему вкусу. Процедура предельно проста и не требует использования паяльника или иных инструментов. Надо только проверить работоспособность светодиодов перед установкой.

Как установить и подключить светодиодную ленту в машине своими руками

Монтаж и подсоединение светодиодной полосы на автомобиль займет некоторое время, но эту работу, возможно, совершить своими руками без привлечения дополнительной силы.

Вариант установки без вмешательства в электросеть

Гибкая светодиодная лента может подключаться, минуя электросеть. Для примера проводится установка RGB ленты. Она влагостойкая на четыре контакта.

Для работы нужны следующие материалы: коннектор (4 шт) или паяльник, контроллер 12 В, кабель многожильный с такими цветами как у контролера, акрипласт кремнийорганический.

Установка проводится под панель приборов в салоне. Порядок действий:

Включение через линейный стабилизатор

Перепады в яркости подсветки можно избежать при условии подключения линейного стабилизатора. А именно интегральная микросхема играет важную роль.

Но, чтобы система работала стабильно, надо следить за напряжением. Оно не должно опускаться ниже 14 Вт. Такой запас напряжения обеспечит полноценную работу LM7812, на базе которого основа стабилизатор.

Альтернативой может служить стабилизатор LM317. Он регулируемый и имеет высокие условия. В нем имеется резистор, которым настраивается напряжение выходом в 11В. Это создает оптимальные условия для работы аккумулятора в 12,3 В.

Рекомендуем посмотреть видео по теме:

Подключение через импульсный стабилизатор

Подключение питания через импульсный стабилизатор проводится тоже через предохранители. Такой стабилизатор представляет собой мини-коробочку с микросхемой LM2596.

Подключение к такому стабилизатору не требует настройки, только проводится работа по припаиванию проводов на вход и выход.

Если блоком управления подавать 10 В, то возрастет период работы светодиодов. Напряжение регулируется отверткой.

Способ подключения к аккумулятору

К аккумулятору подсоединение проводится через стабилизатор или напрямую. Продолжительность эксплуатации находится в зависимости от мощности лампочек и аккумулятора. При прямом подключении минус соединяется с минусом, плюс с плюсом.

Схема подключения RGB светодиодной ленты к сети

Подключение к сети светодиодной ленты RGB имеет некоторые особенности. Она имеет четыре контактные группы (токопроводящие дорожки). Чтобы обеспечить свечение определённым цветом, на каждую дорожку подаётся разная сила тока. Подключение светодиодной ленты 12В напрямую к блоку питания превратит RGB-технологию в монохромную.

Как подключить светодиодную ленту 12 вольт с сохранением всех возможностей RGB? Для этого используется дополнительный контроллер (диммер), который управляет подачей энергии на каналы R, G и B. К каждому каналу подключается соответствующий от ленты. Схема подключения светодиодной ленты к 220В с использованием диммера может быть разной.

Одна RGB светодиодная лента подключается к 220В с помощью контроллера следующим образом: СОВЕТ! Для подключения RGB-ленты используйте только трёхканальный контроллер. Он позволит расширить возможности управления и контроля. Большинство контроллеров имеют в комплекте пульт ДУ.

Как подключить светодиодные ленты 12 вольт к одному контроллеру? Если возникла необходимость установки ещё одной ленты длиной пять метров, то можно выполнить параллельное подключение второго отрезка.

как подключить светодиодную ленту 12 вольт

как подключить светодиодную ленту 12 вольт схема

светодиодные ленты для дома как подключить

Чтобы выполнить подключение нескольких лент RGB, рекомендуется использовать усилитель. Для работы усилителя потребуется источник питания соответствующего напряжения. Можно осуществить подачу энергии от уже установленного адаптера, если его мощности хватает, или подключить дополнительный источник питания.

Схема подключения светодиодных лент будет следующая: Чтобы выполнить правильное подключение ленты к контроллеру, можно воспользоваться цветовой и буквенной маркировкой. Стандартно от ленты выходят цветные провода, каждый из которых подключается к определённому разъёму:

• Красный – буква R.
• Зелёный – буква G.
• Синий – буква B.
• Чёрный – V+.

Как подключить к прикуривателю

Чтобы сделать светодиодную подсветку внутри салона, например, в бардачке, на приборной панели, внизу дверей или в области педалей, необязательно тянуть проводку через всю машину – ленту можно подключить к прикуривателю. Алгоритм действий при этом будет следующим:

При такой схеме светодиодная лента будет работать только при работающем моторе машины. Помимо этого, ее подключить или отключить с помощью блока управления. Главный недостаток такого способа – постоянно занятый прикуриватель. Поэтому чтобы подсоединить другие системы (обогрева, зарядника), нужно будет отключать подсветку.

Подключение блока питания для светодиодной ленты

Это в качестве бонуса — как практически подключить светодиодную ленту. Тут есть несколько тонкостей (не люблю слово «нюансы»).

Может, это будет интересно:

Питание светодиодной ленты обеспечивается блоком питания. У него для этого случая важны два параметра: напряжение (обычно 12 или 24 Вольта) и мощность (зависит от длины ленты и мощности светодиодов). Чуть ниже расскажу об этом поподробнее.

Вот на всякий случай фото блока питания:

Блок питания для светодиодной ленты.

Этот блок мощностью на 60 Ватт, с запасом на два куска по 24 Ватта.

Раз уж заговорили о таких больших длинах, важное замечание. Если длина подключаемого участка светодиодной ленты 10 м и более, и весь этот участок можно окинуть взглядом, то можно будет заметить, что яркость к концу участка падает

Чтобы устранить этот эффект, нужно подключать такой длинный кусок ещё в одном месте. Например, в конце, или в середине.

При подключении светодиодной ленты к блоку питания главное — соблюдать полярность. По контактам — фаза, ноль, земля — это вход БП. Контакты -V и +V это выходное напряжение 12 В. Правее подстроечный резистор, им можно скорректировать выходное напряжение примерно от 11 до 13 Вольт.

На упаковке обычно пишется напряжение ленты, исходя из этого выбирается блок питания — 12 или 24 В.

Мощность LED-ленты

должна быть не более 75% мощностиблока питания . Иными словами, должен быть запас по мощности не менее 25%. Мощность данного куска (отрезка) ленты узнать просто. Надо мощность погонного метра (Ватт на метр) умножить на длину ленты.

Если мощность блока будет сравнима с мощностью нагрузки — блок может перегреться, особенно если установлен в тесном пространстве под потолком. А если мощность источника питания меньше мощности ленты, лента просто не сможет включиться, и будет моргать, пытаясь включиться. Другими словами — БП просто не сможет запуститься, будет срабатывать внутренняя защита.

И ещё по подключению блока питания. Ни в коем случае не подавайте на него питание через выключатель с подсветкой

! Иначе будет нечто похожее, описанное в статье про то, как . Здесь БП будет пытаться запуститься, и резистором 1 МОм не отделаться. Даже 100 кОм может быть мало.

Естественно, контакты должны быть тщательно защищены от случайного прикосновения. Ниже даны фото, как просто обезопасить от прикосновения к открытым контактам с помощью отрезка кабель-канала подобранной ширины.

Есть блоки питания для светодиодной ленты со специальными защитными крышечками, но они помогают слабо, и электробезопасность всё равно низкая. Можно, конечно, замотать всё это изолентой… но смотреться будет не очень.

Есть и другие блоки питания, в пластиковых корпусах и влагозащищенные. Возможно, они более предпочтительнее в жилых помещениях, в местах, куда может залезть ребенок/кошка/собака.

Выбираем ленту для машины

Чтобы правильно подключить светодиодную ленту в любой машине, необходимо выбирать ее, исходя из двух главных критериев. Это тип матрицы и ее технические характеристики, а также класс защиты от внешних факторов. Рассмотрим их более детально.

Класс защиты

Светодиодную ленту важно не просто правильно установить в машину и подключить по схеме, но и защитить от проникновения пыли и влаги. Для этого ее нужно выбирать в соответствии с условиями эксплуатации в следующих трех категориях:. В продаже светодиодные ленты доступны в 5-метровых мотках

Часто продавцы указывают плотность лед-элементов на всю длину, а не на один метр. Подобное несоответствие может привести к ошибкам в расчетах. Это в свою очередь не даст возможности правильно подключить ее в машине

В продаже светодиодные ленты доступны в 5-метровых мотках. Часто продавцы указывают плотность лед-элементов на всю длину, а не на один метр. Подобное несоответствие может привести к ошибкам в расчетах. Это в свою очередь не даст возможности правильно подключить ее в машине.

Как правильно подключить светодиодную ленту в машине

Подключать светодиоды в автомобиле можно к бортовой сети либо напрямую к аккумулятору (нежелательно, об этом дальше).

Бортовая электрическая сеть машины не соответствует номинальным параметрам питания светодиодов, поскольку напряжение, снимаемое с аккумуляторной батареи, достигает 14,5 Вольт. Для светодиодов это не фатально, но существенно сокращает срок эксплуатации.

Второй фактор риска непосредственного включения в бортовую сеть – внушительные перепады по току. В любом автомобиле есть агрегаты со значительным отбором мощности аккумулятора – стартер, головное освещение, кондиционер, электроусилитель руля. Они потребляют сотни Ватт, а токи достигают десятков Ампер.

Наверняка вы замечали, как во время запуска двигателя гаснут фары, отключается магнитола, бортовой компьютер, а включение кондиционера «просаживает» громкость музыки. И это при разделении линий проводки через распределительную коробку и наличии стабилизаторов тока в аппаратуре.

Используйте стабилизатор

Любой светодиод способен длительно функционировать только в узком диапазоне токов и напряжений. Например, светодиодный элемент SMD 3528 требует для питания 2,8-3,4В и 0,02А. Благодаря ограничительным резисторам на самой ленте они комфортно себя чувствуют только при напряжении сети 12В.

Для подключения светодиодной ленты к 12V автомобиля используйте стабилизатор, подключается он в разрыв плюсового провода от аккумулятора. Можно собрать его своими руками. Ниже схема на примере стабилизатора напряжения LM 7812. Он имеет выходное напряжение 12В и выдает ток до 1А. Это устаревшая модель, требует дополнительного охлаждения.

Более современные импульсные стабилизаторы будут хорошей заменой устаревшим аналогам. Вот характеристики обычного импульсного стабилизатора с Aliexpress:

• Широкий диапазон входного (4-36В) напряжения и регулируемое выходное (1-36В);
• регулируемый выходной ток (0-5А);
• защита от перегрева и короткого замыкания;
• заявлен широкий диапазон рабочих температур -40 +80 градусов;
• КПД преобразования 96%;
• стоят на али в районе 3-4$ (220-270 рублей).

Импульсный стабилизатор 12В

Подключение RGB ленты

При подключении RGB ленты, в цепь добавляется RGB контроллер, который регулирует питание каждого цветового светодиода и позволяет получать любой цвет. Он подключается после стабилизатора, перед RGB лентой.

Подробно про принцип работы и подключение RGB ленты.

Схема подключения РГБ ленты в автомобиле

При подключении диодной ленты в авто следует избегать ее изгибов. Любой излом приведет к разрыву токопроводящего покрытия. Если нужен резкий поворот — делайте разрыв и подключайте концы коннекорами.

Используйте коннекторы

Спайка — самый надежный метод крепления проводки, но это не всегда удобно. В условиях ограниченного пространства всегда есть риск повредить обшивку салона машины раскалённым жалом паяльника, да и паять в позе акробата не комфортно. Для соединения отрезков можно смело использовать коннекторы с заранее напаянными проводами.

Они плотно зажимают контакты и достаточно надёжны даже в условиях постоянной вибрации. А вот места таких соединений, расположенных снаружи автомобиля, лучше залить герметиком или термоклеем. Если для прокладки проводки светодиодной ленты в корпусе машины пришлось делать дополнительные отверстия, тщательно обработайте их антикоррозийным составом и, по возможности, герметизируйте. Места соединения проводов для надёжной изоляции следует закрывать термоусадочной трубкой.

Способы подключения светодиодной ленты в автомобиле

Существует несколько вариантов подключения осветительного устройства в автомобиле. Большой популярностью пользуется самый простой вариант – с применением резистора. Также используются методики, связанными с использованием линейного или импульсного стабилизатора.

Каждая методика отличается своими индивидуальными особенностями и последовательностью действий. Что касается инструментов и материалов, то их перечень во всех случаях схож.

Необходимые инструменты и материалы

Установка светодиодной ленты на автомобиль через прикуриватель осуществляется достаточно просто.

Для проведения монтажных потребуется подготовить такие инструменты, как:

• влагозащитная RGB лента на четыре контакта или иной подходящий вариант осветительного прибора;
• четыре специальных клеммы или надежных коннектора;
• многожильный провод, желательно с цветами проводков как на контроллере;
• контроллер на 12 В, который подходит для легкового авто;
• специальный силиконовый герметик.

После подготовки всех необходимых инструментов и устройств можно приступать непосредственно к монтажным работам.

Также советуем внимательно изучить статью нашего специалиста, из которой можно узнать, как подключить видеорегистратор в машине без прикуривателя.

Простое подключение

В процессе работы двигателя напряжение в машине варьируется в достаточно широком диапазоне. Чтобы избежать перегрузок в напряжении, специалисты советуют установить специальный резистор в разрыв одного из питающих осветительный прибор проводов.

Основным преимуществом подобного варианта включения является обеспечение долговечности светодиодов, что достигается за счет отсутствия перенапряжения светильников.

При значениях напряжения ниже максимального уровня автоматически снижается светоотдача. При перепадах показателей будет проявляться эффект «ярко-тускло».

Если уровень яркости свечения светодиодной ленты не является достаточно важным фактором, можно проводить именно такое подключение.

Подключение через линейный стабилизатор

Подобный вариант подключения позволит забыть о таком явлении, как самопроизвольное изменение уровня яркости свечения в процессе езды. Это основано на установке линейного стабилизатора. Его роль в данной схеме возьмет на себя специальная интегральная микросхема. Довольно часто стабилизатор применяется на базе LM7812, что собрана в корпусе категории ТО220 с током нагрузки примерно 1 А

Но при этом есть одно важное условие

Для обеспечения максимально стабильной работы подобной схемы, требуется проследить за тем, чтобы напряжение было ниже 14 Вт. Определенный запас, равный двум вольтам, требуется для сохранения оптимальной работоспособности LM7812. Нарушение данного правила может привести к срыву стабилизации и появлению на выходе импульсного сигнала. Именно по причине подобного недостатка интегральные стабилизаторы применяются достаточно редко.

В качестве альтернативы стоит использовать специальный регулируемый стабилизатор LM317. Он обладает более высокими техническими характеристиками. Посредством применения резистора есть возможность настроить на сеть UВЫХ=11 В. Это позволит стабильно работать с установленным на аккумуляторе напряжении от 12,3 В.

Если установить сниженный уровень питания, лента будет работать в особом щадящем режиме, а это не всегда является преимуществом.

Подключение через импульсный стабилизатор

Подобный вариант самостоятельного подключения светодиодной ленты является самым оптимальным на данный момент. Импульсный стабилизатор можно сделать своими руками, используя набор Мастер Кит, или приобрести готовую заводскую плату, предварительно собранную на базе LM2596. Готовое решение обойдется по сумме от 300 до 700 рублей, все зависит от максимального уровня тока нагрузки.

В процессе выбора предпочтение стоит отдать плате, которая с тыльной стороны надежно фольгирована обычным алюминием, что в состоянии обеспечить оптимальный отвод тепла на радиатор.

Данный вариант монтажа стабилизатора характеризуется большим количеством преимуществ. Среди них можно отметить наличие встроенной тепловой защиты и ограждения от перегрузок. Обеспечивается высокий коэффициент полезного действия, а также полное отсутствие перегрева при напряжении до 0,5 А. Метод позволяет параллельно соединить несколько светодиодных лент одновременно, причем разного типа. Также обеспечивается высокая степень надежности.

Отключаем подсветку в выключателе

Если иных способов избавиться от мерцания лампы светильника не предвидится, потребуется полностью отключить светодиодную или неоновую подсветку на выключателе. Рассмотрим, как это сделать своими руками и из каких главных этапов состоит эта процедура.

Подготовительный этап

Для тех, кто никогда не
устанавливал выключателей и не занимался электромонтажными работами,
рекомендуется тщательно продумать свои действия. Предварительно необходимо:

1. Отключить общее питание в квартире/доме от рубильника электрощитка (проверив его отсутствие электрощупом или индикаторной отверткой).
2. Подготовить набор необходимого инструмента (преимущественно отвертку с плоским наконечником).

Принцип работы подстветительного
устройства

Для создания подсветки
в схему выключателя параллельно главным контактам внедряется светодиод или
неоновая лампочка. Отключенная основанная цепь люстры обеспечивает достижение
электрического тока в систему освещения переключателя. Включенная – наоборот
приводит к разъединению его питания. Механизм действия основан на разнице
сопротивления между светильником и дополнительным светоисточником.

Ток проходящий через светодиод выключателя явно недостаточен, чтобы нагреть нить лампочки накаливания. Однако если в люстре стоит энергосберегающий светильник или лед-элемент, то применяется драйверная система, способна работать и на слабом токе. По причине последнего полупроводниковый кристалл может начать мигать из-за постепенного накопления потенциала в резисторе и его периодической отдаче.

Что включает свет

Все светодиоды и
люминесцентные лампы работают от постоянного тока. Поэтому в начале их корпуса
устанавливается специальный драйвер, который включает два обязательных
элемента:

1. Диодный мост –
   преобразователь переменного тока в постоянный.
2. Электролитный
   конденсатор – сглаживатель провалов импульсов напряжения.

Последний и является
главным виновником самопроизвольного включения света. Дело в том, что, хотя и
слабый, но ток через систему подсветки проходит – его отключить невозможно
(только если совсем удалить эту параллельную схему) – и этого вполне
достаточно, чтобы конденсатор копил заряд. Когда его потенциал достигает
заданного значения, происходит разряд – лампочка вспыхивает. Хотя такое событие
и происходит фрагментарно, тем не менее это ухудшает ресурс светильника,
особенно газоразрядного. Кроме того, это уменьшает комфорт пребывания человека
в таком помещении.

Пошаговая инструкция по отключению

Инструкция, как
отключить светодиод в бытовом выключателе, состоит из следующих шагов:

1. Демонтировать
   выключатель или снять верхнюю панель с клавишами.
2. Разобравшись в
   схеме, найти светодиод и проводники, подведенные к контактам.
3. Отключить
   индикатор от клемм, при необходимости воспользовавшись кусачками.
4. Убедившись в
   исправности главных проводников и мест контактов, собрать в обратной
   последовательности выключатель.

https://youtube.com/watch?v=SoX5IlsFaLs

С импульсным стабилизатором

Импульсный стабилизатор отличается от вышеописанного тем, что более мощный, не перегревается и характеризуется следующим набором параметров:

1. Большой диапазон подключаемого напряжения – от 4 до 36 вольт и задаваемого на выходе – от 1 до 36 вольт.
2. Возможность регулировки значения силы тока – от 0 до 5 ампер.
3. Автоматическая защита от короткого замыкания и нагрева.
4. Рабочая температура – от -40 до +80С.
5. Коэффициент преобразования – до 95%.
6. Низкая цена – от 3 до 4 $.
7. В основе содержит микросхему LM2596.

Один из существенных плюсов покупного импульсного стабилизатора – компактность – он примерно в 10 раз меньше линейного аналога.

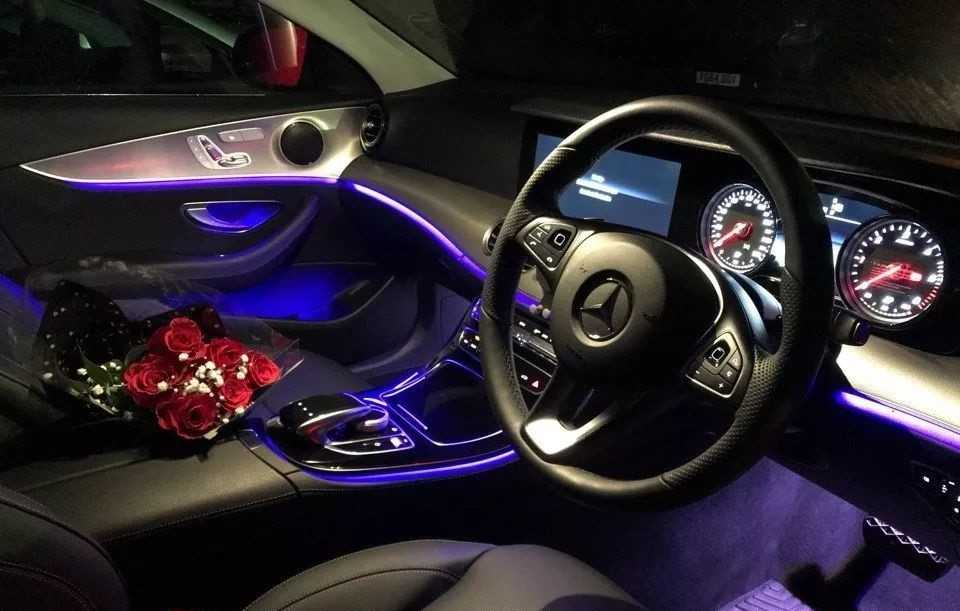

Подключение светодиодной ленты в автомобиле

Вот мы и подошли к сути статьи, но согласитесь, что выше представленный материал не бесполезен. Ведь без уверенности в том, что же выбрать для монтажа, в итоге, может получиться совсем не то, что ожидаешь и хочешь.  Вначале рассмотрим правила как обрезать ленту по длине. Светодиодная лента представляет из себя секции из светодиодов. В каждой секции находится по три светодиода. Для того чтобы наши светодиоды светились, необходимо отрезать именно по границе данных секций, то есть кратно 3 светодиодам. В случае если вы произведете рез внутри секции, у вас не будет светиться вся секция.  Линии реза промаркированы на ленте и хороши видны на первом рисунке в статье. Вторым важным моментом является место соединения светодиодной ленты с проводкой. Здесь вам необходимо будет воспользоваться паяльником. Скрутки, механическое крепление в этом месте не уместны. Пример монтажа контактов – проводов показан для многоцветной ленты. Провода припаиваются к площадкам расположенным на гибкой монтажной плате. Для пайки используйте паяльник мощность 20-40 Вт, не держите долго разогретый паяльник на контактной площадке платы, чтобы не перегреть место пайки. В случае перегрева токопроводящий слой может отслоиться от платы. При проведении пайки используйте легкоплавкие припои и флюсы, которые будут предотвращать окисления поверхностей металла, обеспечивая наиболее надежное обволакивание припоем мест пайки.  После того, как мы произвели пайку, необходимо изолировать место соединения. Для этого лучше всего подойдет термоусадочная трубка. Отрезаем трубку и надеваем на стык, для надежности изоляции внутрь трубки может быть залит герметик. Разогреваем трубку, которая обволакивает место соединения, излишки не застывшего герметика будут выдавлены наружу. Лишний герметик убираем и ждем его застывания.

Альтернативой пайки при подключении светодиодной ленты может стать специализированный коннектор. У него есть свои плюсы и минусы. Плюс один, если вы не умеете паять или у вас это получается не очень хорошо, то вам не придется этого делать. Минус в том, что штекер можете не обеспечить должного контакта, как по прочности удержани проводов, так и по площади соединения контактов между собой.

 Теперь о схемах подключения. Одноцветную светодиодную ленту подключаем непосредственно к бортовой сети. То есть «+» к плюсу, а минус к кузову.

 Для многоцветной ленты, где в каждом корпусе использованы 3 светодиода применяется фактически три схемы, как для подключения одноцветной ленты. Каждая из электрических цепочек обеспечивающих питание светодиодов — красного, синего, зеленого цвета, можно считать смонтирована на плате ленты обособлено. Присоединительные контакты данных электро цепей имеют по индивидуальной площадке минусового потенциала, для каждого цвета и одну общую площадку плюсового контакта. (смотрите рисунок выше) Для регулировки балансом цветов, как ранее и говорилось используется контроллер. Вначале питание поступает на контроллер, а он впоследствии распределяет питающее напряжение между каждой отдельной цепочкой соответствующего цвета.

При изменении питающего напряжения цепочки, меняется яркость свечения определенного цвета. В итоге суммарный, смешанный световой поток от 3 светодиодов находящихся в одном корпусе меняет свой цвет, вследствие смещения баланса яркости каждого из цветов. Кроме того многие контроллеры имеют предустановки, фактические в памяти заложены уже установленные напряжения питания каждой из цепочек. При этом получается определенный цвет, что удобно для быстрого его выбора,  без экспериментов с регулировкой. Кнопки с соответствующими цветами расположены на пульте управления. Также часто имеются анимационные режимы, когда изменение цветов происходит в определенной последовательности и с определенной скоростью

 … на пульте управления видны возможные цвета и команды многоцветной светодиодной ленты. Естественно многоцветные ленты более дорогие, да к тому же требуют и дополнительный контроллер. Хотя если говорить о цветовых возможностях одноцветной м многоцветной ленты, то это такое сравнение проводить просто некорректно. Каждая лента нужна для определенных целей.  Вот собственно почти и все секреты подключения светодиодной ленты к бортовому напряжению 12 вольт вашего автомобиля.

Основные выводы

Чтобы правильно подключить светодиодную ленту в машине, необходимо подобрать ее исходя из таких параметров, как:

1. Степень защиты от воды и пыли – IP-индекс.
2. Размер лед-кристаллов.
3. Плотность диодов на 1 метр длины.
4. Мощность.
5. Оттенок светового потока.
6. Рабочее напряжение.

Прежде чем начать монтажные работы, нужно точно спланировать, сколько и каких отрезков ленты и в каком месте будет установлено. Также нужно подготовить все необходимые расходники и инструменты. Подключить светодиодную ленту в машине легче всего через прикуриватель. Для стабильности ее работы и сохранения долговечности в схему нужно установить резистор или линейный, а лучше импульсный стабилизатор напряжения. В ходе работ нужно соблюдать правила безопасности.

Предыдущая

Автомобильный светКак собрать стабилизатор напряжения на 12 В для авто своими руками

Следующая

Автомобильный светЗамена лампы ближнего света на Лада Ларгус: советы по выбору и пошаговая инструкция
