Где и как подключить светодиодную ленту 12 вольт в авто

С импульсным стабилизатором

Импульсный стабилизатор
отличается от вышеописанного тем, что более мощный, не перегревается и
характеризуется следующим набором параметров:

1. Большой диапазон подключаемого напряжения – от 4 до 36 вольт и задаваемого на выходе – от 1 до 36 вольт.
2. Возможность регулировки значения силы тока – от 0 до 5 ампер.
3. Автоматическая защита от короткого замыкания и нагрева.
4. Рабочая температура – от -40 до +80С.
5. Коэффициент преобразования – до 95%.
6. Низкая цена – от 3 до 4 $.
7. В основе содержит микросхему LM2596.

Один из существенных
плюсов покупного импульсного стабилизатора – компактность – он примерно в 10
раз меньше линейного аналога.

Делаем правильный выбор

Сегодня на рынке специально продаются модели со светодиодами, рассчитанными на 12 вольт напряжения. Они предложены в большом ассортименте и чтобы выбрать наиболее подходящую для вашего автомобиля модель, нужно опираться на следующие критерии выбора:

• место размещения. Как мы уже выяснили установить такую подсветку можно внутри салона на приборной доске, в фаре и снаружи кузова. Во всех трех случаях условия, при которых функционирует прибор, будут различаться, что обязательно следует учитывать при выборе;
• какой тип свечения должен быть;

Свет от светодиодных фар

• мощность изделия;
• степень защиты от влаги. Естественно, что для салона автомобиля и фар подсветку следует организовывать с помощью стандартных изделий с не слишком высоким уровнем влагозащищенности. В тоже время для наружной подсветки можно использовать только влагозащищенные модели на 12 вольт.

Для того, чтобы сделать точно правильный выбор и наиболее быстро установить светодиодную ленту своими руками в авто, нужно иметь представление о ее ассортименте.

Светодиодная продукция для машин в основном представлена одноцветными моделями на 12 вольт. Так намного проще подобрать цвет под кузов. Лучше всего выбирать изделия, имеющие самоклеящуюся основу. Это в разы упростить монтаж, а также подключение, проводимое своими руками. Такие изделия легко можно установить в салон автомобиля на приборную доску.

Самоклеящаяся лента

Кроме этого данная продукция делится между собой по типу светодиодов на две группы:

• SMD 3028 – светодиодные имеют размеры 3 на 2, 8 миллиметра;
• SMD 5050 – светодиодные имеют размеры 5 миллиметров.

Для SMD 3028 плотность может быть 60, 120 или 240 светодиодов, а для SMD 5050 — с 30, 60, 120 светодиодов на один метр. Помните, что чем больше плотность, тем ярче будет светить светодиодная лента на 12 вольт.Еще одним моментом установки данной продукции является правильный расчет мощности изделия. Поскольку лента может нарезать на куски практически любой длины (минимальный шаг разреза – расстояние между двумя соседними контактными площадками), то этот параметр будет варьироваться. Для расчета мощности нужно использовать специальную формулу.

Контактные площадки на ленте

Поскольку лента имеет напряжение в 12 вольт, то для ее подключения необходим блок питания. Его выбираем на основании полученной в ходе математических вычислений мощности и прибавляем 20 % запаса.Последним аспектом выбора будет определение с классом влагозащищенности. Этот показатель обозначается как IP. На сегодняшний день существует три класса влагозащищенности для транспортных средств:

• 20 – лента без изоляции, поэтому ее можно устанавливаться только внутри салона на приборной доске;
• 65 – изделие обладает защитой от влаги и может использовать под навесом. Такие изделия лучше всего устанавливать в фары;
• 68 – лента полностью изолированного типа. Ее можно без опаски устанавливать под кузов автомобиля, где она сможет без проблем длительное время контактировать с водой и грязью.

Опираясь на перечисленные выше параметры выбор можно подобрать светодиодную ленту для любого случая без особых проблем.

Правила установки

Приступая к монтажу к подключению светодиодной ленты необходимо знать и помнить следующее правила:

• подключение диодов может осуществляться как от резистора (блока питания), так и от прикуривателя;
• нарезать ленту можно только в строго отведенных для этого местах;

Место разреза ленты

• длина подсветки должна быть определена до момента начала подключения. При этом все куски изделия должны быть спаяны в единую электроцепь;
• не стоит сильно перегибать ленту. Если ее изогнуть с радиусом менее 80 мм, то возможно произойдет разрыв токопроводящего слоя гибкой платы;
• некоторые схемы подключения данного изделия могут содержать стабилизатор напряжения. Он даст возможность создать напряжение в необходимые 12 вольт;
• установка проводится только при скинутой с аккумулятора минусовой клеммой.

Придерживайтесь этих правил и все у вас получиться наилучшим образом.

Выбор деталей

Светодиодная лента стала востребованной и популярной при тюнинге багажника благодаря своим отличным характеристикам. Светодиоды маленькие и не занимают много места. Они влагостойкие и имеют длительный срок эксплуатации. И главное, их несложно установить самому и ими легко управлять прямо из салона машины.

Светодиодная подсветка багажника может быть организована с помощью:

• комплекта светодиодов;
• отдельной светодиодной ленты.

Светодиодный набор включает в себя светодиоды, тумблер, дистанционное управление. К набору приложена схема монтажа, позволяющая даже новичку справиться с задачей.

Отдельно приобрести светодиодную ленту и иные требуемые детали получится дешевле

В этом случае важно лишь правильно измерить требуемую длину полоски, чтобы потом не нужно было вновь тратиться на материал или докупать отдельные отрезки. Если есть желание изменять периодически цветовую составляющую подсветки, придётся приобрести ленту двух цветов

Виды гибкой ленты

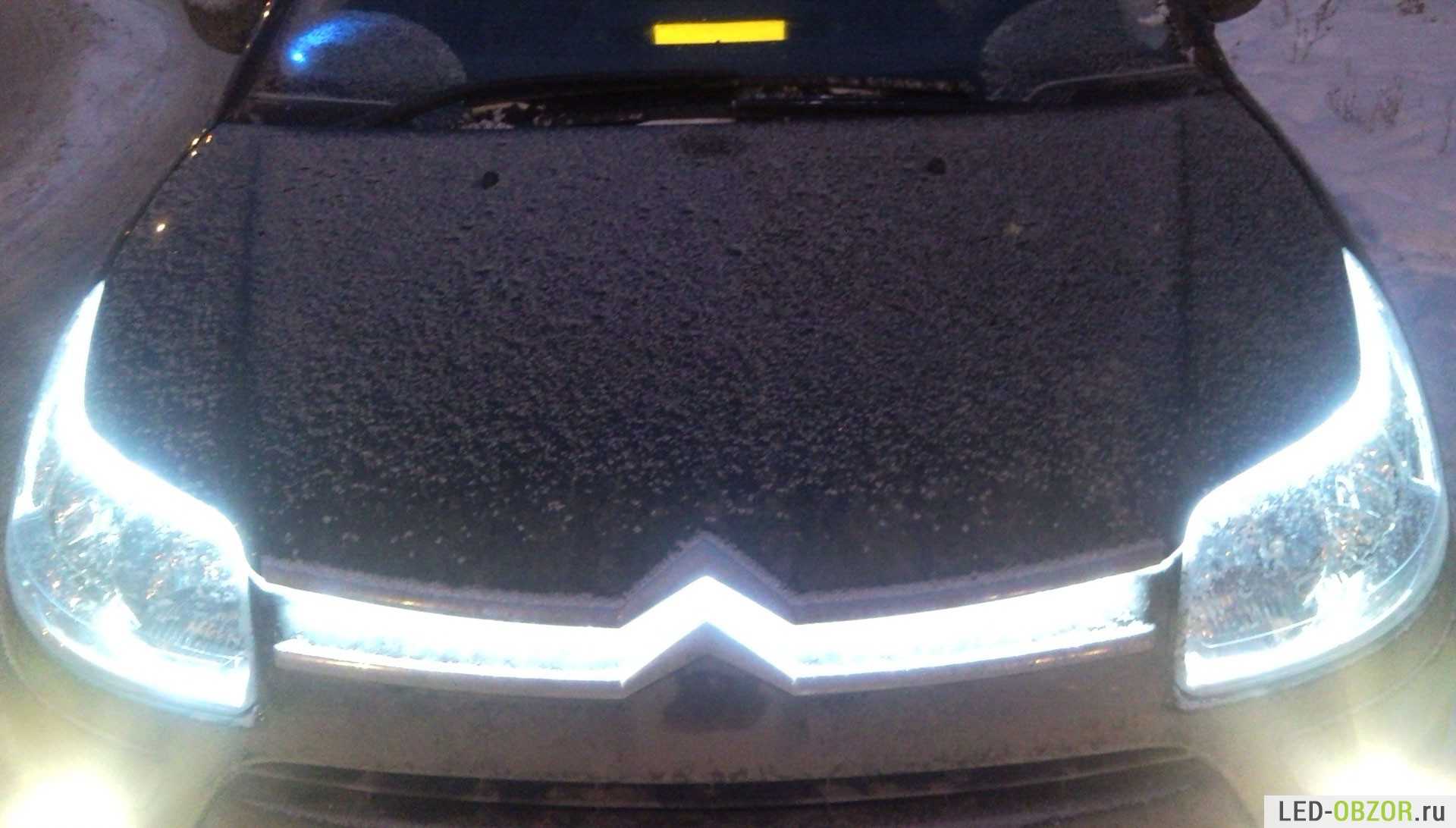

Подсветка всей передней части автомобиля

Основные цвета это красный, синий, зеленый, светодиоды для авто выпускаются еще и желтого цвета. Гибкие изготавливают в нескольких вариантах, перечислю основные.

1. Герметичная в виде обычной, бывает разных цветов

1. Герметичная длиной 30 см. с 15 светодиодами SMD 5050, клеится только нижней стороной, как на обычной.

2. Толстая силиконовая

2. Каждый светодиод находятся в круглом силиконовом цилиндре, с линзой на конце, клеится боком.

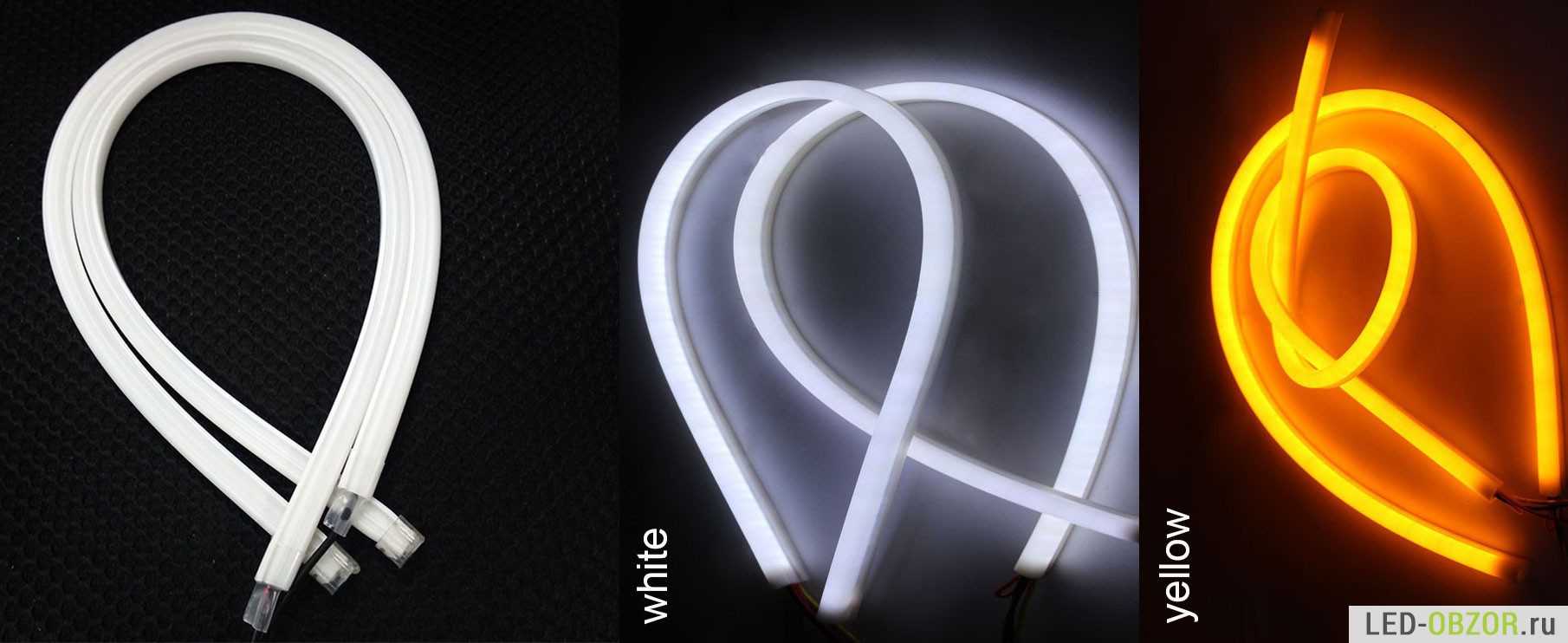

3. Трубка в виде одноцветной неоновой подсветки

3. Светодиодная лента для авто помещена в ПВХ трубку длиной см., световая полоса получается без разрывов, не видно отдельных светодиодов. Цвет бывает белый или желтый. Крепится любой стороной.

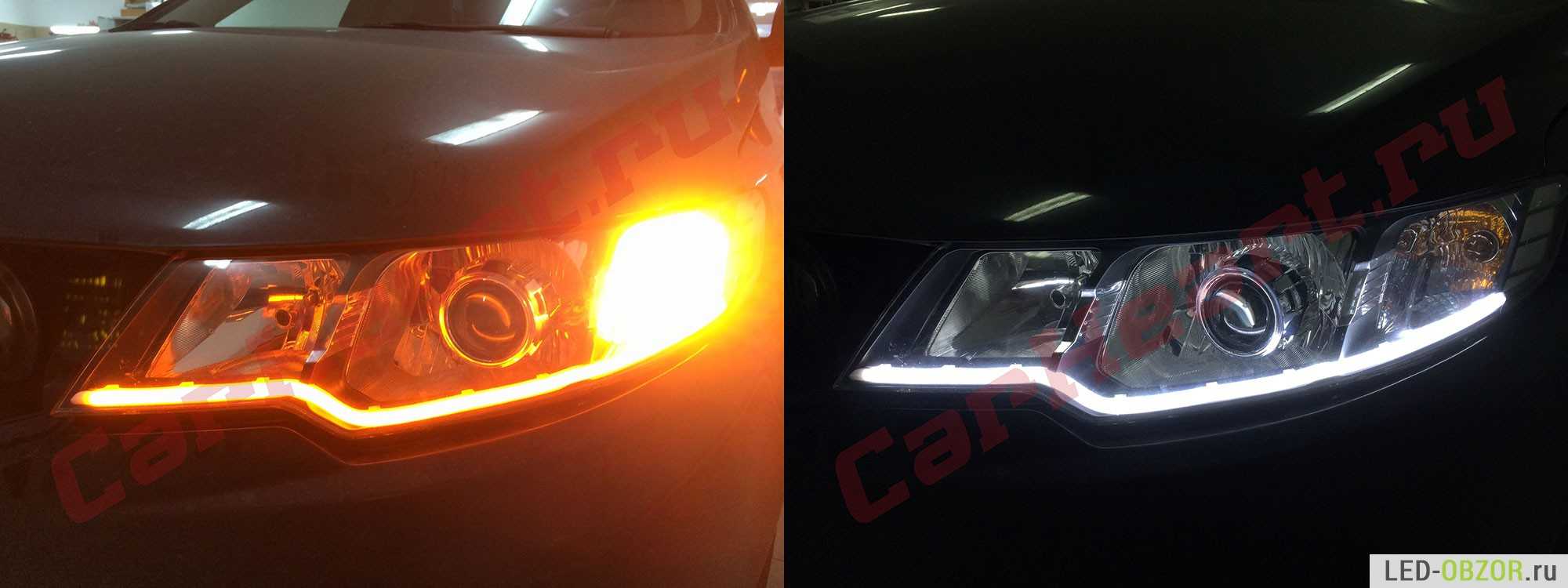

4. Двухцветная led трубка, габарит и поворотник в одном

4. Комбинированный вариант ПВХ трубки, светит белым и желтым цветом. Используется одновременно как габарит и поворотник.

Где и как смонтировать и подключить

Первым делом отмеряете необходимый метраж ленты.

И отрезаете строго по специальным меткам.

Далее прикидываете где будут уложены провода питания. Если позволяет конструкция, логичнее всего их будет спрятать.

Может быть даже придется просверлить пару отверстий.

К каждому отрезку подсоединяете провода. В машине лучше всего это сделать при помощи пайки, а не коннекторами.

Если лента у вас в силиконе, то контактные площадки придется зачистить и снять часть герметика.

Все хитрости и правила пайки светодиодной ленты можно узнать из статьи ниже.

Когда лента готова к монтажу, следует тщательно обезжирить поверхность на которую она будет наклеиваться. Смачиваете чистую тряпочку в растворителе и очищаете ей будущие места подсветки.

Припаянные провода заправляете в отверстие.

Отделяете защитный слой скотча и плотно надавливаете на подложку.

Как показывает практика, одного только скотча бывает не достаточно. Во-первых, поверхность не идеально ровная.

Во-вторых, сказываются наши перепады температуры. От минусовых значений до плюсовых, иногда в течение нескольких часов.

В итоге, даже качественная лента в конце концов отклеивается. Поэтому рекомендуется по краям, пройтись обычным термоклеем.

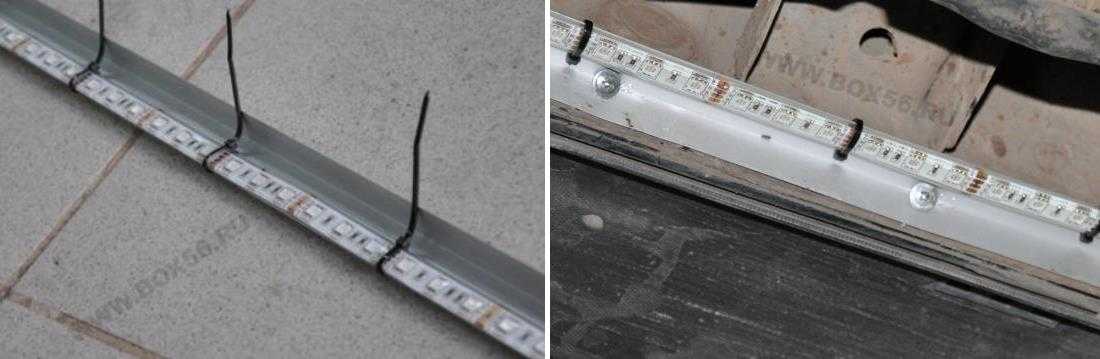

При организации подсветки кузова, клей вряд ли поможет. На днище, под порогами для крепления лучше использовать профиль с пластиковыми хомутиками.

Места, где была снята защита с контактных площадок и припаяны провода, также не помешает залить толстым слоем клея.

Подобным образом светодиодная лента монтируется в любые части машины. Если хотите повысить яркость и блок питания позволяет это сделать, то можно наклеить рядом одновременно две ленты.

Провода заранее выбирайте такой длины, чтобы их можно было протянуть в одну общую точку с нескольких подсветок одновременно. В ней и будет происходить подача питания 12В.

Кстати, прежде чем заделывать обшивку, всю схему желательно проверить на работоспособность от небольшого источника питания 12V. Например, можно взять батарейку А23.

Схемы подключения могут быть разнообразными, в зависимости от того, какой участок авто подсвечивается. Вот пример для светодиодной подсветки дверцы машины:

Более подробно с процессом подключения можно ознакомиться в видеоролике:

Все провода после проверки работоспособности заизолируйте в отдельные пучки.

На выходе у вас должен получиться один-единственный пучок с проводами, на которые и следует подать 12 вольт.

Общий плюс и один или несколько минусов (в зависимости от схемы и вида подсветки).

Питающие провода можно подпаять специальными автомобильными клеммами папа-мама и спокойно подключать их через колодки бортовой сети.

Например к штатному модулю управления светом, или от других кнопок, либо вообще через свой отдельный микровыключатель посадить на предохранители.

Также никто не запрещает все запитать через прикуриватель.

Естественно, после блока питания стабилизирующего напряжение, как уже оговаривалось выше.

Способы подключения светодиодной ленты в автомобиле

Существует несколько вариантов подключения осветительного устройства в автомобиле. Большой популярностью пользуется самый простой вариант – с применением резистора. Также используются методики, связанными с использованием линейного или импульсного стабилизатора.

Каждая методика отличается своими индивидуальными особенностями и последовательностью действий. Что касается инструментов и материалов, то их перечень во всех случаях схож.

Необходимые инструменты и материалы

Установка светодиодной ленты на автомобиль через прикуриватель осуществляется достаточно просто.

Для проведения монтажных потребуется подготовить такие инструменты, как:

• влагозащитная RGB лента на четыре контакта или иной подходящий вариант осветительного прибора;
• четыре специальных клеммы или надежных коннектора;
• многожильный провод, желательно с цветами проводков как на контроллере;
• контроллер на 12 В, который подходит для легкового авто;
• специальный силиконовый герметик.

После подготовки всех необходимых инструментов и устройств можно приступать непосредственно к монтажным работам.

Также советуем внимательно изучить статью нашего специалиста, из которой можно узнать, как подключить видеорегистратор в машине без прикуривателя.

Простое подключение

В процессе работы двигателя напряжение в машине варьируется в достаточно широком диапазоне. Чтобы избежать перегрузок в напряжении, специалисты советуют установить специальный резистор в разрыв одного из питающих осветительный прибор проводов.

Основным преимуществом подобного варианта включения является обеспечение долговечности светодиодов, что достигается за счет отсутствия перенапряжения светильников.

При значениях напряжения ниже максимального уровня автоматически снижается светоотдача. При перепадах показателей будет проявляться эффект «ярко-тускло».

Если уровень яркости свечения светодиодной ленты не является достаточно важным фактором, можно проводить именно такое подключение.

Подключение через линейный стабилизатор

Подобный вариант подключения позволит забыть о таком явлении, как самопроизвольное изменение уровня яркости свечения в процессе езды. Это основано на установке линейного стабилизатора. Его роль в данной схеме возьмет на себя специальная интегральная микросхема. Довольно часто стабилизатор применяется на базе LM7812, что собрана в корпусе категории ТО220 с током нагрузки примерно 1 А

Но при этом есть одно важное условие

Для обеспечения максимально стабильной работы подобной схемы, требуется проследить за тем, чтобы напряжение было ниже 14 Вт. Определенный запас, равный двум вольтам, требуется для сохранения оптимальной работоспособности LM7812. Нарушение данного правила может привести к срыву стабилизации и появлению на выходе импульсного сигнала. Именно по причине подобного недостатка интегральные стабилизаторы применяются достаточно редко.

В качестве альтернативы стоит использовать специальный регулируемый стабилизатор LM317. Он обладает более высокими техническими характеристиками. Посредством применения резистора есть возможность настроить на сеть UВЫХ=11 В. Это позволит стабильно работать с установленным на аккумуляторе напряжении от 12,3 В.

Если установить сниженный уровень питания, лента будет работать в особом щадящем режиме, а это не всегда является преимуществом.

Подключение через импульсный стабилизатор

Подобный вариант самостоятельного подключения светодиодной ленты является самым оптимальным на данный момент. Импульсный стабилизатор можно сделать своими руками, используя набор Мастер Кит, или приобрести готовую заводскую плату, предварительно собранную на базе LM2596. Готовое решение обойдется по сумме от 300 до 700 рублей, все зависит от максимального уровня тока нагрузки.

В процессе выбора предпочтение стоит отдать плате, которая с тыльной стороны надежно фольгирована обычным алюминием, что в состоянии обеспечить оптимальный отвод тепла на радиатор.

Данный вариант монтажа стабилизатора характеризуется большим количеством преимуществ. Среди них можно отметить наличие встроенной тепловой защиты и ограждения от перегрузок. Обеспечивается высокий коэффициент полезного действия, а также полное отсутствие перегрева при напряжении до 0,5 А. Метод позволяет параллельно соединить несколько светодиодных лент одновременно, причем разного типа. Также обеспечивается высокая степень надежности.

Как правильно подключить светодиодную ленту в машине

Подключать светодиоды в автомобиле можно к бортовой сети либо напрямую к аккумулятору (нежелательно, об этом дальше).

Бортовая электрическая сеть машины не соответствует номинальным параметрам питания светодиодов, поскольку напряжение, снимаемое с аккумуляторной батареи, достигает 14,5 Вольт. Для светодиодов это не фатально, но существенно сокращает срок эксплуатации.

Второй фактор риска непосредственного включения в бортовую сеть – внушительные перепады по току. В любом автомобиле есть агрегаты со значительным отбором мощности аккумулятора – стартер, головное освещение, кондиционер, электроусилитель руля. Они потребляют сотни Ватт, а токи достигают десятков Ампер.

Наверняка вы замечали, как во время запуска двигателя гаснут фары, отключается магнитола, бортовой компьютер, а включение кондиционера «просаживает» громкость музыки. И это при разделении линий проводки через распределительную коробку и наличии стабилизаторов тока в аппаратуре.

Используйте стабилизатор

Любой светодиод способен длительно функционировать только в узком диапазоне токов и напряжений. Например, светодиодный элемент SMD 3528 требует для питания 2,8-3,4В и 0,02А. Благодаря ограничительным резисторам на самой ленте они комфортно себя чувствуют только при напряжении сети 12В.

Для подключения светодиодной ленты к 12V автомобиля используйте стабилизатор, подключается он в разрыв плюсового провода от аккумулятора. Можно собрать его своими руками. Ниже схема на примере стабилизатора напряжения LM 7812. Он имеет выходное напряжение 12В и выдает ток до 1А. Это устаревшая модель, требует дополнительного охлаждения.

Более современные импульсные стабилизаторы будут хорошей заменой устаревшим аналогам. Вот характеристики обычного импульсного стабилизатора с Aliexpress:

• Широкий диапазон входного (4-36В) напряжения и регулируемое выходное (1-36В);
• регулируемый выходной ток (0-5А);
• защита от перегрева и короткого замыкания;
• заявлен широкий диапазон рабочих температур -40 +80 градусов;
• КПД преобразования 96%;
• стоят на али в районе 3-4$ (220-270 рублей).

Импульсный стабилизатор 12В

Подключение RGB ленты

При подключении RGB ленты, в цепь добавляется RGB контроллер, который регулирует питание каждого цветового светодиода и позволяет получать любой цвет. Он подключается после стабилизатора, перед RGB лентой.

Подробно про принцип работы и подключение RGB ленты.

Схема подключения РГБ ленты в автомобиле

При подключении диодной ленты в авто следует избегать ее изгибов. Любой излом приведет к разрыву токопроводящего покрытия. Если нужен резкий поворот — делайте разрыв и подключайте концы коннекорами.

Используйте коннекторы

Спайка — самый надежный метод крепления проводки, но это не всегда удобно. В условиях ограниченного пространства всегда есть риск повредить обшивку салона машины раскалённым жалом паяльника, да и паять в позе акробата не комфортно. Для соединения отрезков можно смело использовать коннекторы с заранее напаянными проводами.

Они плотно зажимают контакты и достаточно надёжны даже в условиях постоянной вибрации. А вот места таких соединений, расположенных снаружи автомобиля, лучше залить герметиком или термоклеем. Если для прокладки проводки светодиодной ленты в корпусе машины пришлось делать дополнительные отверстия, тщательно обработайте их антикоррозийным составом и, по возможности, герметизируйте. Места соединения проводов для надёжной изоляции следует закрывать термоусадочной трубкой.

Через резистор

При установке большое количество светодиодов требует дополнительного ограничителя, который называется резистор. Резистор распределяет нагрузку между самими лампами и блоком питания, от которого они берут энергию. Такой прием помогает увеличить время использования светодиодов при правильной зарядке. Чтобы подобрать резистор и подключить к нему лампы, необходимо рассчитать схему, в которой стоит учесть работу целой ленты, работу отдельной лампы, нагрузку на входе, и на выходе. Внимательно изучите данный вопрос и рассчитайте хорошо схему, посоветуйтесь с консультантом в магазине, или электриком, ведь от резистора зависит распределение напряжения и то, какой результат вы получите. На выходе всегда должен быть ток 12В. Резистор можно приобрести или же сделать самостоятельно. В интернете есть много видео и пошаговых инструкций с изготовлением резистора в домашних условиях.

Монтируем светодиодную ленту своими руками

Снаружи на машину

Любая наружная подсветка автомобиля это агрессивные условия работы. Выбираем класс защиты не ниже IP65, ленту монтируем на клей, с дополнительным креплением пластиковыми стяжками.

Для светодиодной подсветки днища машины выбираем ленту класса SMD 5050 или любую другую, мощностью более 10 Вт/м. Для подобной мощности необходим теплоотвод. Как показывает опыт, самый надёжный способ монтажа — алюминиевый профиль, фиксированный к корпусу, на который уже пластиковыми хомутами и клеем крепится диодная лента. Такой способ установки исключает перемыкание проводки крепёжными элементами, но добавляет дырок в кузове авто (если вы крепите профиль саморезами).

Для светодиодной подсветки номерного знака своими руками подойдут ленты с торцевым свечением, направленным под 90° к плоскости ленты, как на рисунке ниже. Что позволит смонтировать ее в плоскости номерного знака.

Светодиодная лента с боковым свечением

Подсветка колес машины выполняется по торцу тормозного диска. Срок службы такой светодиодной подсветки ограничен, тормозные диски прогреваются при работе до 80-130 градусов, быстро убивая LED ленту.

На тормозной диск светодиодная лента монтируется только на термостойкий клей, с выводом проводки в подкапотное пространство.

Если есть внутренний защитный кожух диска — монтируйте на него, такая LED подсветка проживет намного дольше.

В салоне авто

Подсвечивая салон, берите светодиоды малой мощности. Излишняя яркость — дискомфорт при езде. Какие есть варианты:

Подсветка бардачка. Если есть штатная подсветка, то можно подключиться к существующему концевику, чтоб светодиодная подсветка включалась при открытии.

Подсветка приборной панели машины

Важно не переборщить с мощностью, иначе подсветка будет бить в глаза. Подойдет любая маломощная лента с минимальным классом защиты.

Подсветка ног под торпедой

Монтируем снизу на торпеду, подключаем к концевику двери, чтоб светодиодная подсветка включалась только при открытии двери.

Низ двери и аудиокарманы дверей. Как и подсветка ног, подключаемся через концевик дверей, для срабатывания при открытии двери (про подключение ниже).

В салоне автомобиля светодиодную ленту можно крепить на собственное клеящееся покрытие. Место установки обезжириваем и дополнительно фиксируем крепление термоклеем, как показано ниже.

Классификация диодных лент

Светодиодные ленты отличаются высокими показателями универсальности. Им можно придать какую угодно форму, а также по своему усмотрению регулировать угол освещения и яркость. Место расположения установленной подсветки зависит исключительно от воображения.

Более подробную информацию о том, как выбирать автомобильные светодиодные лампы, вы сможете узнать в материале нашего специалиста.

Прибор освещения можно закрепить в самом сложном по доступности месте. В массе случаев лента устанавливается на приборной панели, на потолке, на передних сидениях, довольно часто водители подсвечивают лентами днище авто, багажник или его номерные знаки.

При желании самостоятельно установить ленту на автомобиль стоит изучить не только вопрос, как правильно подключить светодиодную ленту, какие существуют особенности данного процесса и какая предусмотрена последовательность действий, но также виды и классификацию этих современных аксессуаров. Разновидностей их существует достаточно много, и каждая из них характеризуется своими индивидуальными свойствами и качествами.

По цвету свечения светодиодов

В первую очередь светодиодные ленты классифицируются по производимому цвету. Современная промышленность предлагает две категории приборов такого плана:

• монохромные – производящие один цвет;
• универсальные RGB – наделены возможностью менять цвет.

Первые достаточно просты в применении. Что касается вторых, то для их управления требуется в качестве дополнения приобрести пульт управления, контроллер и блок питания.

По размерам светодиодов

На данный момент действует следующая буквенная маркировка светодиодных лент. На них можно встретить обозначение DIP, что означает корпус с двумя выводами, или SMD, корпус которых монтируется на поверхность. Второй вариант является более современным и эффектным. Специалисты советуют использовать именно такие ленты для оформления автомобиля.

В данную категорию входят такие типы лент, как:

• SMD3010 – применяется в массе своей для лент, имеющих боковое свечение. Светодиоды здесь выполнены в размере 1х3 мм и характеризуются мощностью, равной 0,08 Вт;
• SMD3528 – данная категория светодиодных лент используется наиболее часто. Они предназначены для эффектного горизонтального свечения. Размер диодов здесь колеблется от 2,8 до 3,5 мм, а мощность в 0,08 Вт;
• SMD5050 – в данной категории присутствуют достаточно большие по размеру светодиоды, размер которых составляет 5х5 мм, яркость высокая, а уровень мощности составляет 0,24 Вт.

Каждый водитель имеет возможность выбрать для себя наиболее подходящий вид осветительного прибора, опираясь на личные предпочтения и на поставленные цели в оформлении авто.

По плотности светодиодов

Данная характеристика определяет, какое количество диодов размещается на одном метре ленты. Современные производители предлагают следующие варианты и виды лент:

• тип 3028 – выпускается с 60, 120, 240 светодиодами. В крайнем варианте диоды расположены в два ряда;
• тип 5050 – можно купить с 30, 60, 120 светодиодами на один метр. В этом случае 120-ка характеризуется двухрядным расположением диодов.

При выборе уровня плотности устройства стоит понимать, что чем выше плотность расположения ламп, тем ярче будет светить лента, то есть тем лучше и эффективнее она будет освещать салон авто или его внешние стороны.

По классу защиты

Чтобы отразить уровень стойкости ленты по отношению к влиянию внешней среды, производители используют принятый на международном уровне показатель IP, после которого обозначается цифра. Первая обозначает уровень защиты прибора от механического воздействия и пыли, вторая – от влаги.

Вот основные типы светодиодных лент в зависимости от типа защиты.

1. IP20 – лента со слабо защищенными диодами. Ее можно использовать только в салоне авто, в местах, куда не проникают влага и твердые частицы.
2. IP65 – средней защиты ленты. На приспособление в данном случае нанесен слой специальной эпоксидной смолы. Такое устройство можно монтировать не только внутри салона, но также снаружи.
3. IP68 – самый высокий уровень защиты. Здесь лента надежно спрятана под слоем качественного бесцветного силикона. Такие ленты можно устанавливать на автомобили, которые эксплуатируются в достаточно неблагоприятных погодных условиях.

Ориентируясь на данные значения, автолюбитель может подобрать светодиодную ленту в прямой зависимости от того, в каких условиях планируется эксплуатировать транспортное средство.

2 Инструменты и материалы – без чего нельзя начинать работу?

Прежде, чем приступать к работе по самостоятельному улучшению автомобиля, необходимо подготовить материалы и приспособления. Для монтажа LED подсветки нам потребуются:

• осветительные приборы;
• четырехжильные провода;
• контроллер для освещения;
• пульт для переключения подсветки;
• пистолет с силиконовым клеем;
• гофрированная трубка небольшого диаметра;
• паяльник с припоем.

Светодиодные ленты для ЛЕД подсветки автомобиля

Если вопрос о стоимости приборов для вас уже решен, то стоит задуматься о следующем факторе – цвете подсветки. Очень многие водители до последнего не могут решиться с оттенком ЛЕД подсветки и по ошибке покупают не совсем то, что нужно. Чтобы не попасть в их число, вы можете выбрать оптимальный вариант и приобрести ленту класса RGB, которая дает возможность менять оттенок свечения приборов для тюнинга. Именно для такого освещения вам и понадобится пульт.

К проводам для монтажа подсветки своими руками особых требований нет. Они выполняют одну и ту же функцию и прячутся под штатную обивку салона машины. Если речь идет о подсветке днища авто, то провода необходимо провести по специальной трубке, которая крепится к местам пайки. В любом случае шнуров не должно быть видно.

Чтобы упростить процесс установки и дальнейшего ремонта электрической проводки, вам понадобятся коннекторы. Можно воспользоваться обычными «крокодилами», которые необходимы только для тестирования диодной ленты, или «постоянными» коннекторами, которые будут работать на протяжении всего времени. Последние монтируются при помощи обычной плоской отвертки и служат для обеспечения надежного контакта в каждом элементе системы диодного освещения машины. В случае поломки одной из частей цепи вам не придется полностью менять всю систему – достаточно будет заменить только поврежденный участок.
