Подключение подогрева сидений через реле и кнопку

Как снять передние сиденья

Инструкция по демонтажу передних кресел понадобится не только для установки обогрева. Передние сиденья в Приоре установлены просто, и для их установки и разбора понадобится несколько инструментов и сила.К слову, на Приору 2 сиденья комплектации «Люкс» стали более мягкими и комфортными, но регулировка все та же –по высоте отрегулировать нельзя.

О том, как снять переднее сиденье, не так уж и много инструкций, все просто:

Сначала придется отодвинуть сидушки до упора назад и снять торсионы. Понадобится ключ на 8 (для пяти болтов крепления салазок) и ключ на 13 (для четырех болтов на креплениях кронштейнов). Сначала нужно открутить болты на кронштейне, затем максимально наклонить спинку кресла назад и открутить два болта на салазках. После этого – наклонить спинку максимально вперед и открутить еще два болта. Сидушку можно вынимать из салона.

Не работает подогрев сидений: как устранить неисправность

С приходом зимы, все функции автомобиля, касающиеся обогрева, приобретают особую актуальность. Сложно представить себе водителя, который бы получал удовольствие от прикосновения спины к холодному креслу. В такой ситуации, поверхность будет долго набирать температуру, не говоря уже об огромном вреде для здоровья.

С подогревом сидений все проще. На прогрев поверхности уходит не больше минуты, после чего приятное тепло проникает через одежду и достигает человеческого тела. При наличии такой опции, зимнее вождение вызывает меньше проблем, в том числе, и для здоровья внутренних органов. Но что делать, если подогрев сидений предусмотрен, но, по какой-либо причине, не работает? В такой ситуации, единственно правильно решение — ремонт неисправного узла.

Как отремонтировать подогрев сидения: все способы

Знание причин неисправности — уже половина успеха. Чтобы избежать лишних затрат времени, разберитесь, почему не работает подогрев водительского сидения. Основных причин несколько:

  • Перегорание вставки плавкой (предохранителя).
  • Нарушение цепи внутри ленты нагрева.
  • Поломка переключателя или пульта управления. Первый, как правило, монтируется под сидением автомобиля.

Проблема подогрева сидений во многих авто — низкий уровень надежности. По большей части, это относится к бюджетным машинам, производители которых экономят именно на дополнительных опциях. Достаточно опереться коленкой о кресло, чтобы цепь подогрев сидения была повреждена. Итог — устройство не работает.

Что касается дорогих автомобилей, то в них подобные проблемы случаются реже. Причина — применение качественных и устойчивых к механическим воздействиям, лент подогрева. Но, даже в этих случаях, возможны неисправности.

Проверка предохранителей

От правильности работы бортовой сети зависит эффективность подогрева сидений. Вот почему, перед выполнением основных мероприятий, стоит начать с предохранителя. Учтите, что неисправность последнего можно определить по другому признаку — отсутствию свечения лампочек выключателя. В противном случае, можно делать вывод об исправности детали.

Итак, если не работает подогрев сидений, достаньте предохранитель F33 (номинал —15 Ампер). Вставка плавкая находится в блоке, расположенном в нижней части приборной панели (с правой стороны). Если лампочки не святятся, замените предохранитель.

С чего лучше начать ремонт

Поломка системы подогрева водительского сидения — серьезная проблема, поэтому будьте готовы к необходимости демонтажа и разборки кресла. В наиболее простых случаях, можно обойтись и без этого, к примеру, в случае повреждении кабеля.

Если подозрение падает на переключатель, то его придется снять. Теоретически, это возможно без демонтажа кресла, но, на практике, сидение лучше убрать из салона. Рекомендация вызвана тем, что подходы к переключателю затруднительны. Вот почему, извлекая деталь с закрепленного кресла, можно повредить не только обшивку, но и сам переключатель.

В ситуации, когда переключающее устройство не работает и требует замены, начните с демонтажа разъема. Для этого, покачайте деталь из стороны в сторону, одновременно потягивая вниз. Если она не поддается, не применяйте чрезмерное усилие. Некоторые производители предусматривают особый тип креплений, предусматривающий индивидуальный подход к разделению. Сделайте следующее — берите отвертку, залезайте внутрь обшивки и создайте небольшое давление. Теперь тяните за деталь, чтобы она вышла из зацепления.

Устройство накидки на сиденье с подогревом

Все накидки с подогревом для автокресел устроены примерно одинаково. Внутри тканевой основы, выполненной износоустойчивого материала, скрыт нагревательный элемент (металлический или углеволоконный), который равномерно распределяет тепло по всей поверхности накидки.

Уровень нагрева контролирует специальный термодатчик. А при помощи переключателя, который имеют некоторые модели накидок, вы сможете самостоятельно регулировать температуру нагрева.

Устройство должно нагреваться быстро, а тепло распространяться равномерно. Все провода подогрева должны быть термоизолированы, поэтому если даже случайно на накидку попадет снег или прольется вода, то с ней ничего не произойдет.

Но если провод подогрева в накидке будет плохо закреплен, он может оторваться и замкнуть. Также его можно случайно пережать, если вставать на накидку коленями: тогда сила тока возрастет, провод сильно раскалится, и материал обшивки может загореться. С этим сталкивались даже владельцы дорогих иномарок, имейте это в виду.

Пользоваться накидкой с подогревом очень легко:

  1. Установите накидку на сиденье;
  2. Вставьте штекер в прикуриватель;
  3. Выберите комфортный для себя температурный режим.

Всего через несколько минут (а за это время вы даже не успеете стряхнуть снег с лобового стекла автомобиля) ваше сиденье станет теплым и уютным.

В качестве альтернативы подогревателям сидений, быстро согреться в машине можно с помощью автомобильного обогревателя салона, работающего от прикуривателя. Он способен достаточно быстро подогреть воздух в салоне и помочь оттаять замерзшим стеклам.

Но холодное сиденье такой обогреватель, конечно же, не нагреет.

Кстати, накидку с подогревом можно прикрепить также и к задним сидениям, и даже к детскому автокреслу.

Какие типы подогрева сидений бывают?

Суще­ству­ет 2 типа ком­плек­тов для нагре­ва сиде­ний: с мед­ным нагре­ва­тель­ным эле­мен­том и нагре­ва­тель­ным эле­мен­том из кар­бо­но­во­го волок­на (углеволокно/карбоновая нить).

Набо­ры для подо­гре­ва сиде­ний могут быть в вер­сии для пита­ния 12V и 24V.

Ком­плект подо­гре­ва сиде­ний с мед­ным про­во­лоч­ным нагре­ва­тель­ным эле­мен­том

Подо­грев сиде­ний с мед­ным нагре­ва­тель­ным эле­мен­том пред­став­ля­ет собой одну длин­ную зиг­за­го­об­раз­ную про­во­ло­ку, где один конец име­ет пози­тив­ную поляр­ность, а дру­гой конец име­ет нега­тив­ную поляр­ность, подоб­но нити нака­ли­ва­ния в лам­поч­ке, кото­рая так­же нагре­ва­ет­ся.

Подо­грев сиде­ний с мед­ным нагре­ва­тель­ным эле­мен­том име­ет сле­ду­ю­щие пре­иму­ще­ства:

  1. Мед­ный нагре­ва­тель­ный эле­мент быст­ро нагре­ва­ет­ся.
  2. Подо­грев сиде­ний с мед­ным про­во­лоч­ным нагре­ва­тель­ным эле­мен­том дости­га­ет более высо­кой тем­пе­ра­ту­ры, чем кар­бо­но­вый.

Недо­стат­ки подо­гре­ва с мед­ным нагре­ва­тель­ным эле­мен­том:

  1. Недо­ста­ток заклю­ча­ет­ся в том, что цик­лы быст­ро­го нагре­ва и охла­жде­ния истон­ча­ют про­во­ло­ку и, в кон­це кон­цов, она пере­го­рит.
  2. Так как мед­ный про­во­лоч­ный нагре­ва­тель­ный эле­мент нель­зя отре­зать, что­бы при­спо­со­бить подо­грев для любо­го сиде­ния, то нет уни­вер­саль­ных ком­плек­тов, под­хо­дя­щих для всех авто­мо­би­лей. Про­да­ют­ся раз­ные набо­ры с мед­ным нагре­ва­тель­ным эле­мен­том для кон­крет­ных моде­лей авто­мо­би­лей, либо для кон­крет­ных раз­ме­ров сиде­ний. Если соби­ра­е­тесь уста­нав­ли­вать набор для подо­гре­ва сиде­ний с про­во­лоч­ным нагре­ва­тель­ным эле­мен­том, то он дол­жен быть пред­на­зна­чен спе­ци­аль­но для вашей моде­ли авто­мо­би­ля (что­бы под­хо­дить по раз­ме­ру), либо быть мень­ше­го раз­ме­ра, чем сиде­ния авто­мо­би­ля.

Набор для нагре­ва сиде­ний с нагре­ва­тель­ным эле­мен­том из кар­бо­но­во­го волок­на (углеволокно/карбоновая нить)

Нагре­ва­тель­ный эле­мент из кар­бо­но­во­го волок­на (угле­во­лок­на) пред­став­ля­ет собой сото­вую струк­ту­ру. Элек­тро­ды (пози­тив­ный и нега­тив­ный) рас­по­ла­га­ют­ся по кра­ям под­клад­ки подо­гре­ва, ячей­ки из кар­бо­но­вой нити рас­по­ла­га­ют­ся меж­ду эти­ми элек­тро­да­ми.

Набо­ры с кар­бо­но­вым нагре­ва­тель­ным эле­мен­том име­ют мно­же­ство пре­иму­ществ:

  1. Нагре­ва­тель­ный эле­мент тако­го подо­гре­ва пред­став­ля­ет собой кар­бо­но­вую (угле­во­ло­кон­ную) нить, кото­рая намно­го проч­нее мед­ной про­во­ло­ки.
  2. Сото­вая струк­ту­ра дела­ет очень надёж­ной нагре­ва­ю­щую под­лож­ку. Повре­жде­ние отдель­ной ячей­ки не выво­дит из строя рабо­то­спо­соб­ность все­го подо­гре­ва.
  3. Нагре­ва­тель­ные эле­мен­ты в виде кар­бо­но­вой нити мож­но под­ре­зать нож­ни­ца­ми, что­бы умень­шить раз­мер и подо­гнать его под кон­крет­ное сиде­ние. Это дела­ет ком­плект для подо­гре­ва сиде­ний с кар­бо­но­вым нагре­ва­тель­ным эле­мен­том уни­вер­саль­ным.

Недо­стат­ки набо­ров с кар­бо­но­вым нагре­ва­тель­ным эле­мен­том:

  1. Кар­бо­но­вая нить тре­бу­ет боль­ше вре­ме­ни для нагре­ва (око­ло 1–2 минут доль­ше, чем у нагре­ва­тель­но­го эле­мен­та из мед­ной про­во­ло­ки).
  2. Кар­бо­но­вый нагре­ва­тель­ный эле­мент нагре­ва­ет­ся до более низ­кой тем­пе­ра­ту­ры (око­ло 5 гра­ду­сов ниже, чем мед­ный нагре­ва­тель­ный эле­мент).
  3. Подо­грев с кар­бо­но­вой нитью дости­га­ет наи­боль­шей тем­пе­ра­ту­ры в 50–57 гра­ду­сов, а наи­мень­шей 43–51 гра­дус по Цель­сию, что немно­го ниже, чем мед­ный про­во­лоч­ный эле­мент.

Как вид­но из пере­чис­лен­ных пре­иму­ществ и недо­стат­ков, подо­грев сиде­ний с кар­бо­но­вым нагре­ва­тель­ным эле­мен­том более пред­по­чти­те­лен, так как явля­ет­ся уни­вер­саль­ным и надёж­ным вари­ан­том. Кро­ме уни­вер­саль­ных ком­плек­тов, в про­да­же мож­но най­ти ком­плект подо­гре­ва сиде­ний кон­крет­но для ваше­го авто­мо­би­ля. Он будет пол­но­стью под­хо­дить под кон­фи­гу­ра­цию сиде­ний вашей маши­ны, и иметь подроб­ную инструк­цию под­клю­че­ния к ваше­му транс­порт­но­му сред­ству. Уни­вер­саль­ный ком­плект может пона­до­бить­ся при­спо­саб­ли­вать по месту, под­ре­зая под­клад­ку с нагре­ва­тель­ны­ми эле­мен­та­ми.

Проверка мультиметром

В том случае, когда нагреватель не выдаёт номинальную температуру, но всё-таки греет, проверяем мультиметром сопротивление самого нагревательного элемента, каждого по отдельности:

  • сопротивление нагревателя подушки должно быть 1,18 Ом с погрешностью 0,02 Ом;
  • сопротивление ТЭНа спинки составляет 1,13 Ом с погрешностью 0,02 Ом;
  • нагреватель в сборе должен выдать показатель 2,31 Ом .

Прозвонка контактов нагревательного элемента

Одно из слабых мест контактов подогрева сидения.

Каждый из нагревателей состоит из датчика температуры и ТЭНа . Разъем с управляющими и силовыми проводами находится в задней части на изгибе сиденья. Каждый разъем имеет 4 контакта и для начала проверяем два крайних, это нагреватель, остальные два — датчик температуры.

Демонтаж кресел

В каждом автомобиле и модели эта процедура производится с учетом конструкции транспортного средства. Демонтаж обязателен и объясняется необходимостью правильной диагностики, качеством последующего ремонта.

Проводится диагностика:

  • кнопки включения обогрева;
  • электрических реле и блока обогрева;
  • нагревательного элемента.

Порядок снятия сидения (при классическом креплении 4 болтами к полу):

  1. Кресло сдвигается в крайнее заднее положение.
  2. С передних частей направляющих полозьев снимаются заглушки (2 шт.).
  3. Отвинчиваются болты под ними (2 шт.).
  4. Сидение сдвигается в крайнее переднее положение.
  5. Снимаются заглушки с задних частей направляющих (2 шт.).
  6. Отвинчиваются болты под ними (2 шт.).
  7. Сидение снимается или наклоняется спинка вперед для проведения «прозвонки» контактов тенов.
  8. Для того чтобы вынуть водительское сидение, необходимо его опрокинуть в салоне на спинку и отсоединить все, идущие к нему разъемы (от подушки безопасности «Airbag», датчиков ремней безопасности и др.).
  9. Далее кресло извлекается из автомобиля через переднюю дверь.

Принцип работы подогрева сидений автомобиля

Подогрев сиденья в автомобиле работает по довольно простой технологии. Его работа осуществляется за счет нагревательных элементов, которые располагаются под обивкой сиденья машины. Нагревательный элемент пропускает электричество через себя. Его можно рассматривать в качестве резистора, так как электричество, проходя через него, получает сопротивление и образует нагрев.

Advertisement

Запускает функционирование подогрева релейный переключатель. Он также помогает устройству в получении питания. За счет реле электричество переключает электросхемы от меньшей мощности к большей.

В состав системы подогрева сидений входит термостат – он служит мерой предосторожности против перегрева. Перегрев опасен – он может вызвать пожар, травмы или какие-либо повреждения машины

Термостат действует следующим образом: как только нагрев температуры достигнет уровня, установленного на термостате, питание реле сразу отключается до того момента, пока сиденья не охладятся до нужной температуры. Термостат контролирует любое изменение температуры: как ее повышение, так и понижение. Настройками термостата управляет блок управления.

Причины неисправности

Обогрев кресел автомобиля осуществляется от электрических тенов, которые вмонтированы в его структуру (в технический поролон).

Нагревательный никелевый элемент сечением 1,5 мм не отделан усиливающей оплеткой (имеет только одну), что при некоторых обстоятельствах приводит к его неисправности.

Распространенные причины выхода из строя системы подогрева кресел:

  1. Чрезмерная нагрузка на боковые поверхности сидений (нижней части), приводящая к деформации и разрыву нагревательного элемента.
  2. Повреждение проводки от внешнего каркаса сидения. Это происходит из-за недоработки конструкции кресел производителем.
  3. Перегорание предохранителя системы обогрева. Причиной неисправности может быть перепад напряжения в сети.
  4. Выход из стоя реле термодатчика. Возможная причина – производственный брак.
  5. Неисправность блока питания системы обогрева. Неполадка может возникнуть из-за заводского дефекта.

Практика: как сделать своими руками стационарный подогрев сидений

Итак, выбор сделан и обогревательный комплект куплен. Осталось подготовить необходимые материалы и инструменты. В их число входят:

  • набор отверток и гаечных ключей для разборки кресла;
  • изолента и термоусадочные трубки;
  • пластиковые хомуты;
  • мультиметр;
  • ножницы и нож со сменными лезвиями;
  • плоскогубцы;
  • паяльник;
  • маркер;
  • клей 88 или двухсторонний скотч (бывает в установочном комплекте).

Ко всему можно добавить, что набор материалов может различаться в зависимости от комплектации изделия. К примеру, если нет проводов или разъема предохранителя, то их нужно приобрести. Для проводки подходит многожильный провод сечением 2,5 мм².

Перед тем как своими руками организовать обогрев передних сидений, особое внимание следует обратить на размещение кнопок управления, которые идут в комплекте

Важно изучить способ их крепления и размеры, поскольку есть вероятность, что кнопки не станут на штатное место. Тогда придется выбрать другое место или же приобрести управляющие элементы для конкретного авто

Далее все работы выполняются по следующей схеме:

Тогда придется выбрать другое место или же приобрести управляющие элементы для конкретного авто. Далее все работы выполняются по следующей схеме:

демонтировать кресла и аккуратно извлечь их из салона автомобиля;
разобрать сиденья, снять подголовник и все пластиковые элементы; работать лучше за столом;
снять обшивку кресел, которая в большинстве случаев фиксируется снизу металлическими кольцами или пластинами; полностью можно не снимать – достаточно освободить место для нагревательных матов;
снять обшивку со спинки, для этого нужно извлечь пластиковые втулки для подголовников;
уложить нагревательное полотно на поролоновую основу и отметить маркером его контуры;
при наличии термодатчика зафиксировать его на поролоне;
по отмеченным линиям наклеить полоски двухстороннего скотча или нанести клей 88;
зафиксировать нагревательные маты на спинке и на сидении; при этом обязательно обратить внимание на положение проводов – для водительского кресла они должны находиться справа, а для пассажирского – слева;
вывести провода питания;
установить обшивку на поролоновое основание; в местах, где это необходимо, использовать пластиковые хомуты;
установить на место все пластиковые элементы и подголовники;
произвести монтаж кресел на штатные места и уложить проводку к местам нахождения органов управления и подключения питания.

Достоинства сидений с подогревом

Для чего, собственно, нужен подогрев подушек? Не зависимо от типа нагревательного элемента и его конструкции, основная цель – это обеспечение максимального комфорта при эксплуатации автомобильного транспорта в условиях пониженных температур окружающей среды.

Начиная с осени и заканчивая глубокой весной при нахождении транспортного средства на парковке салон автомобиля остывает. Чем дольше машина простаивает, тем сложнее быстро прогреть салон. На холодное кресло садиться, как минимум, неприятно. Кроме того, это может привести к серьезным последствиям для здоровья как у водителей, так и у пассажиров, независимо от пола и возраста. Поэтому основной плюс – улучшение комфортабельности транспортного средства.

Одним из достоинств подогрева сидений также является определенный терапевтический эффект, который показан людям пожилого возраста и лицам с хроническими заболеваниями: артрит, радикулит, деформация связок, сухожилий и изменений в соединительных тканях костей и позвонков, межреберной невралгии.

При посадке на непрогретое сидение в холодном салоне чаще всего можно получить такой неприятный эффект, как застуженные органы репродуктивной системы, простудное заболевание из-за резкого перепада температур, цистит, обострение остеохондроза, простатит, и другие не менее серьезные заболевания почек, мочевого пузыря, и организма в целом.

Однако при всех достоинствах, у этой опции есть и некоторые недостатки. В чем заключается потенциальная опасность наличия данной функции в транспортном средстве?

Принцип работы подогрева сидений

Встроенные подогреватели могут быть штатными, устанавливаться на заводе, а можно сделать своими руками. Устанавливать надо между обшивкой и поролоновым слоем. В качестве материалов для изготовления подогоревателей используют углеволоконное полотно или армированная проводка. Они продаются сразу в матах. Можно еще использовать отдельную спираль. У этих материалов свои плюсы и минусы.

Применяемая нихромовая спираль имеет преимущество — не высокая цена. При монтаже такой спирали нужно следить, чтобы нагревательный элемент не задевал арматуру. Но, с помощью двухстороннего скотча это можно легко сделать.

Маты из углеволокна или армированных проводов не имеют ограничений, можно просто хорошо уложить и все. Стоят они дороже, чем просто спираль, но надежнее.

Как сделать встроенный подогрев сидений своими руками?

Для начала необходимо приобрести, так называемый, костяк всей конструкции – нагревательные элементы. Почему приобрести, а не сделать самому? Вопрос в вашей безопасности. Так как элементы встраиваемые, и какая-либо неточность в самостоятельной работе не может быть выявлена и ликвидирована в весьма короткий безопасный период времени, лучше и надежнее воспользоваться уже готовыми элементами. Выбор их достаточно велик. Мы же остановимся на отечественном производителе «Емеля» (Россия), качество продукции которого не уступает надежным немцам, а цена гораздо приятнее.

В комплекте данного набора вы найдете электронный регулятор температуры и защиту от перегрева.

Нагревательный элемент в «Емеле» представлен армированным кабелем либо углеродным волокном.

Дополнительно вам понадобится:

  • набор отверток,
  • гаечные ключи для разборки кресла,
  • хомуты из пластика,
  • ножницы,
  • нож со сменными лезвиями,
  • изолента,
  • мультиметр,
  • термоусадочные трубки,
  • плоскогубцы, маркер,
  • паяльник,
  • двухсторонний скотч (можно клей 88),
  • многожильный провод 2,5 мм кв. сечением – для проводки.

Для начала определитесь со всеми кнопками управления и их креплением, чтобы в случае необходимости (вдруг они не станут на штатное место) приобрести подходящие к данному авто.

Теперь можно переходить к делу.

  1. Разберите сиденья: начните с подголовника, затем снимите элементы из пластика, после — обшивку кресел, освободив место для укладки нагревательных матов. Для того, чтобы снять «спиночную» обшивку, извлеките пластиковые втулки для подголовников.

Приложите полотно с нагревательными элементами на поролон сидений, отметив маркером его размерные контуры. Следую отмеченным линиям, наклейте полоски двухстороннего скотча либо воспользуйтесь клеем 88. Если есть термодатчик, его также установите на поролоне.
Приклейте (прикрепите) нагревательные маты в отведенное место на сидениях

Здесь следует обратить особое внимание на расположение проводов. Не забудьте, что на водительском кресле они должны быть справа, а на пассажирском – слева

Выведите провода питания.

  1. Установите «родную» обшивку на дополненное поролоновое основание, воспользовавшись пластиковыми хомутами в необходимых для того местах. Также верните в исходное положение все пластиковые элементы, подголовники и произведите монтаж кресел на прежние места. Проводку при этом следует уложить в местах расположения подключения питания и органов управления.

Очень важный момент: провода, идущие к нагревательным матам от регуляторов, нельзя укладывать в натяг, оставьте такой запас, который позволит спокойно отодвинуть кресло при необходимости.

Пришло время подключить нагревательные элементы. В этом вопросе вам должна помочь инструкция, прилагаемая с комплектом установочного набора. Если же она для васне помощник в подключении агрегата к бортовой сети, лучше и правильнее будет обратиться за помощью к профессионалам

Если же вы уверены в правильности своих действий и готовы попробовать разобраться с этим этапом самостоятельно, рекомендуем обратить внимание на определенные рекомендации:

  • Необходимо обнаружить цепи питания (12В), зажигания и подсветки с помощью мультиметра.
  • К разъему замка зажигания, питание на котором появляется лишь после поворота ключа, подключите плюсовой провод термореле.
  • К плюсовой клемме АКБ через предохранитель подсоедините питающий провод.
  • Подведите к «массе» минусовой провод, к контактам прикуривателя – провода подсветки кнопки.
  • Все соединения, безусловно, необходимо пропаять и заизолировать. После чего можно проверить систему.

Важный момент: правильно собранная система будет работать лишь при включенном зажигании. В ином случае, вы рискуете когда-нибудь не завести машину.

Невыясненным остался лишь один вопрос: как же быть с задним диваном салона и его обогревом? Для тех, кто постоянно передвигается с семьей в автомобиле, это весьма важный момент. Но и здесь нет ничего сложного: установка и подключение системы подогрева задних кресел аналогична вышеописанной. Разница лишь в том, что на один диван вам понадобится два комплекта подогревательных элементов.

Принцип работы подогрева сидений

Во главе системы стоит нагревательный элемент, который подключен к бортовой сети машины. Детали помещаются в эластичную панель и монтируются в передние сидения. Системы делятся на два вида: одни встраиваются в кресла, другие выполнены в виде накидок на сидения. Принцип работы обоих видов практически одинаков. Нагревательные элементы обработаны особым покрытием, которое изолирует их от прямого контакта с обивкой. Есть конструкции с одним или двумя элементами для нагрева. Нагреватели подключаются к электрической сети автомобиля через управляющий блок. Некоторые модели систем позволяют регулировать температуру.

Рядом с нагревателем размещается датчик, контролирующий нагрев. При достижении необходимой температуры система отключает питание. Возможно также наличие функции автоматической поддержки уровня нагрева, который задается водителем. Иные системы управляются таймером.

Встраиваемые устройства с двумя элементами могут обеспечивать быстрый прогрев, после которого система переходит на меньшую мощность и меньший нагрев. Количество режимов зависит от модели обогревателя.

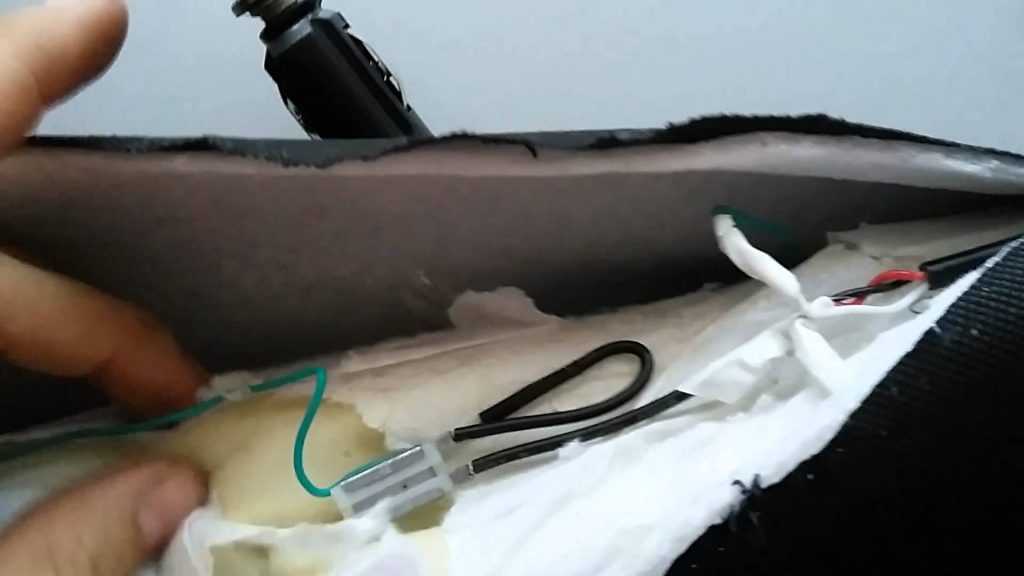

Ремонтные работы

Они проводятся в гараже или в удобном помещении с хорошей вентиляцией, достаточной освещенностью.

Порядок ремонта подогрева сидений:

  1. Снимается весь пластик с корпуса сидения. В одних моделях он крепится на отжимные фиксаторы, в других – его нужно отвинчивать при помощи отвертки.
  2. Обшивка аккуратно отгибается. Если она крепится колечками, то их можно перекусить круглогубцами или пассатижами.
  3. Снятие обшивки, проведение осмотра обогревающего элемента (проволоки).
  4. При обнаружении обгоревшего или перегоревшего провода его нужно нарастить, припаяв с двух сторон в цепь.
  5. Производится укладка сращенного участка в термоизоляцию и, затем на свое место.
  6. Определение причины обрыва провода. Если это произошло из-за надавливания каркасом сиденья, то место контакта следует максимально утончить, используя наждачную бумагу или напильник. Сверху на провод рекомендуется положить тонкую прокладку (резиновую или пластиковую) и зафиксировать ее резиновым клеем.
  7. Сидение собирается в обратном порядке. Вместо снятых пассатижами колец нужно использовать пластиковые хомуты.

Смена предохранителей

Причиной неисправности системы подогрева передних сидений может быть выход из строя предохранителя. Владельцу автомобиля необходимо обратиться к «Инструкции по эксплуатации» транспортного средства. В ней, на странице со схемой и описанием блока предохранителей, найти тот, который отвечает за работу системы подогрева сидений.

Уточнив его номинал и маркировку, нужно приобрести новый, поставить его на место сгоревшего.

Например, на автомобилях Ситроен:

Предохранитель, отвечающий за обогрев, имеет маркировку: 10А 6997L2 VIN 6997L2

Его стоимость может колебаться от 12 до 20 руб.
Место нахождения предохранителя: под рулем, слева от основного блока.
Извлекать его надо осторожно, сняв колодку с направляющих и поддев тонкой отверткой.

Целостность нагревательного элемента

Это обязательное условие функционирования встроенной системы обогрева кресел.

  1. Нагревательного элемента. В качестве его выступает провод с нихромовой спиралью, покрытый сверху тефлоном.
  2. Наружной оболочки. Она выполняется из технической ткани (из тепло- или углеродного волокна).

Для того чтобы элементы начали функционировать в режиме обогрева необходимо обеспечить:

  1. Неразрывность цепи с бортовой электрической сетью автомобиля.
  2. Отсутствие разрывов в нагревательном элементе и других повреждений его целостности.

Замена кабелей

Некоторые автолюбители меняют штатный нихромовый провода на углеволоконный. Для обыкновенного сидения его понадобиться 5-5,5 м. Этот кабель имеет большую механическую стойкость по сравнению с нихромом и гарантирует долгосрочную безаварийную эксплуатацию.

Технические параметры карбонового кабеля:

  • сопротивление 1 м – 33 Ом;
  • напряжение питания – 7-380 В;
  • температура нагрева (макс.) – 200º С;
  • материал изоляции – силиконовая резина;
  • диаметр – 3 мм.

Порядок замены своими руками:

  1. Схема собирается поверх штатной, включается параллельно.
  2. Соединение углеволокна с медным проводом рекомендуется выполнить с помощью обжима их медными трубками.
  3. Для регулировки степени нагрева сидений можно использовать понижающую плату с индикацией напряжения.

В случае возникновения затруднения при самостоятельном ремонте системы обогрева кресел рекомендуется обратиться в сервисные центры или к специалистам по автоэлектрике.

Признаки неисправности и диагностика нагревателя своими руками

Кнопки подогрева сидений.

Однако для диагностики и замены элементов обогрева сидений можно обойтись и своими силами.

Достаточно вспомнить курс физики за шестой класс, иметь простенький мультиметр и минимальный опыт работы с автомобильной электрикой.

Номинально нагреватели должны иметь такую температуру прогрева:

Можно не

сниматьсиденье если перегорелподогрев ! Первое мое видеоне судите строго! В будущем будет много…

Хундай Солярис-перестал работать подогрев сидения

Когда автомобиль холодный, с утра например, подогрев сидения

ведет себя вот так.

  • нагреватель подушки сиденья в режиме подогрева должен разогреться до температуры 39 градусов, на полной мощности ТЭН разогревается до 42 градусов;
  • нагревательный элемент спинки в режиме подогрева должен выдавать температуру 46 градусов, а на максимальной мощности — 52 градуса.

О плюсах и минусах подогрева

В копилку с положительным эффектом можно занести следующее:

  1. Борьба с профессиональными заболеваниями водителей, особенно дальнобойщиков. Речь идёт о хронических простудах, проблемах с почками и геморрое. Дискомфорт особенно ощущается, когда водитель садится на холодное сидение, обтянутое кожаными чехлами. Это при небольших похолоданиях. А если машина ночует на стоянке и ещё зимой, можно только представить настроение водителя, который знает, что ждёт его пятую точку!
  2. Промежуточные выводы можно озвучить так: подогрев сидений – это комфорт и профилактика болезней.

Теперь о негативе. Медицина не в восторге от подогрева сидений и предупреждает о возможных негативных последствиях

Светила фокусируют внимание пользователей на возможных болезнях таких как:

Рекомендуют не злоупотреблять данной функцией. Больше всего могут страдать от чрезмерного употребления подогрева водители, чьи сидения обтянуты тканью. Кроме этого, медики и специалисты, настоятельно рекомендуют использовать дополнительный датчик от чрезмерного нагрева. Он должен самостоятельно отключать систему через определённый промежуток времени.

Водители хотят большего

Водители желают большего. В частности мечтают об охлаждении сидений. Да, именно об охлаждении! Если зимой подогрев кресел – это приятный бонус, то летом сущий ад в нагретом салоне. Даже кондиционер полностью не справляется с возложенными на него функциями.

Сегодня, мечты водительского сообщества о прохладе спины и нижней части тела превращаются в реальность. Заботу и решение этого вопроса взяла на себя японская . Она является разработчиком охлаждающей системы сидений.

О плюсах и минусах охлаждения кресел могут сказать владельцы автомобилей Nissan Patrol. В этих внедорожниках охлаждение сидений входит в штатное оборудование.

В заключение

Сегодня мы не будем говорить о принципе работы охлаждающей установки: это отдельная тема. Скажем лишь одно, она не дешёвая игрушка стоимость продукта для многих не по карману — $ 200. Работать в непрерывном режиме конструкция может до 8 часов.

Целью сегодняшнего обзора была тема обогрева сидений автомобиля и устранение неполадок. С вопросом, как мы считаем справились. Если у вас есть замечания или положительный/отрицательный опыт, пишите нам. С удовольствием ответим на вопросы, которые как нам кажется, волнуют многих водителей. Удачи на дорогах.

Как подключить ходовые огни — схема подключения ДХО

Топливные присадки дизельных моторов

5 Комментарии

В России без подогрева водительского сиденья вообще плохо, слишком холодно, а еще хорошо если есть подогрев руля

Интересно, а есть такая же обогревочная накидка на руль? Беспроводная

Источники неполадки

Так как восстановить обогрев заднего стекла своими руками предпочитают многие водители, необходимо знать о вариантах ремонта с учетом источника проблемы. В самостоятельной проверке функциональных узлов машины не будет препятствий, если вы обладаете минимальными навыками ремонта автомобильной техники.

Предохранитель системы

Предохранительный элемент – первое, что должно привлечь ваше внимание при обнаружении поломки, поскольку система не будет работать, если он перегорел. Локализация данного элемента варьирует в зависимости от модели машины, поэтому на данном этапе придется обратиться за помощью к сервисной книге ТС

Далее снимите предохранитель и убедитесь в его работоспособности. Ремонт обогрева заднего стекла ограничится заменой перегоревшего элемента.

Электропроводка

Если замена предохранителя не исправила ситуацию, перейдите к диагностике питающих электропроводов. Перегорание, обрыв крепления или перелом способствуют остановке поступления тока к нагревающим полюсам. Для обнаружения данного обстоятельства включите кнопку обогрева и измерьте напряжение клемм тестером. Обнаружить клеммы можно в нижней чести стекла или по его бокам. Отсутствие напряжения на проводах должно вас насторожить.

Изучите весь путь проводки на целостность, зачистите контакты клемм и соединений. Окисление в данных зонах часто приводят к блокировке подачи напряжения. Если самостоятельно с этой задачей справиться не удалось, вам поможет автоэлектрик.

При повреждении прогревающих лент также может понадобиться восстановление обогрева заднего стекла. Чтобы знать, как это сделать, необходимо предварительно изучить особенности рабочего процесса в данной зоне. Нагревательный элемент получает напряжение и далее энергия следует по нитям. По отношению к основе они соединены параллельно и выполняют роль проводников токов. Их нагрев обусловлен определенной долей сопротивления, несмотря на несущественную температуру нагрева, для своего назначения этого достаточно. Если одна или несколько нитей повреждаются, ток по ним не идет, следовательно, эти участки не прогреваются. Особенности ремонтных работ в такой ситуации описаны немного ниже.

Органы управления

Если все элементы, которые вы проверяли ранее, исправны, стоит обратить внимание на кнопку включения. Определить работу системы можно по загорающемуся световому индикатору, который дает о себе знать после нажатия на кнопку

Если все активировано и соответствующие индикаторы дали о себе знать, но стекло не обогревается, вероятен износ или подгорание рабочих контактов тумблера, поэтому энергия не подается. Ремонт обогрева заднего стекла автомобиля требует только замены кнопки.

Импортные авто

В случае с импортными машинами ремонт обогрева заднего стекла своими руками не ограничится диагностикой стандартной системы обогрева, поскольку зеркала заднего вида также оснащаются нагревом. Активация обогрева стекла кормы приводит к параллельной активации прогрева зеркал. Если система не работает на обеих зонах, наиболее высока вероятность, что вы имеете дело с причиной, рассмотренной в первом пункте — предохранитель или реле.

Важно определить, какие именно предохранители связаны со стеклом, ведь их бывает несколько. Не лишним будет провести диагностику электронной платы, которая из-за отпаивания контактов и разрыва дорожек часто изнашивается

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
