Пробило поддон двигателя что делать

Пробит поддон картера двигателя: что делать водителю

Ни для кого не секрет, что состояние дорог на территории СНГ оставляет желать лучшего. Речь идет о самом асфальтном покрытии, которое имеет многочисленные глубокие выбоины и ямы, а также об открытых люках, поребриках, бордюрах с острыми краями, камнях, торчащих металлических прутах и т.п.

С такими препятствиями на дорогах ежедневно сталкиваются сотни автомобилистов. При этом, как правило, страдают не только бамперы и декоративные пластиковые элементы в нижней части кузова, но и днище автомобиля, а также двигатель. Далее мы поговорим о том, что может произойти, если водитель пробил поддон двигателя, что делать в подобной ситуации и как устранить неисправность.

Как избежать повреждения двигателя в случае пробоя поддона картера

Начнем с того, что перечисленные выше повреждения грозят не только легковым авто, но и транспортным средствам с увеличенным дорожным просветом (городские кроссоверы и внедорожники).

При этом одной из самых серьезных проблем наряду с помятыми порогами или различными неполадками по ходовой части можно считать ситуацию, когда по той или иной причине оказался пробит поддон картера двигателя.

Важно понимать, что данная неисправность способна в считанные секунды привести к тому, что двигатель автомобиля выйдет из строя, а для его восстановления потребуется дорогостоящий ремонт или даже полная замена ДВС на контрактный мотор. Прежде всего, нужно учитывать, что дальше продолжать движение на автомобиле с пробитым поддоном категорически запрещено

Дело в том, что сам поддон на большинстве авто является своеобразным резервуаром для моторного масла (исключением можно считать систему с сухим картером)

Прежде всего, нужно учитывать, что дальше продолжать движение на автомобиле с пробитым поддоном категорически запрещено. Дело в том, что сам поддон на большинстве авто является своеобразным резервуаром для моторного масла (исключением можно считать систему с сухим картером).

Из поддона маслонасос системы смазки осуществляет постоянный забор смазочного материала, после чего подает моторное масло под давлением к нагруженным трущимся элементам и узлам внутри силового агрегата.

Вполне очевидно, что моторное масло попросту вытечет наружу даже через незначительную трещину в поддоне, а без должного количества смазки давление масла упадет, начнется масляное голодание, в результате чего двигатель будет подвержен сильнейшему износу. Если же течь сильная, тогда силовой агрегат может и вовсе заклинить буквально за несколько минут.

С учетом вышесказанного необходимо придерживаться следующих рекомендаций:

В том случае, если во время движении произошел наезд на какое-либо препятствие или же водитель ощутил удар в области передней оси автомобиля, тогда следует как можно быстрее убрать нагрузку с ДВС (отпустить газ, снизить скорость движения, понизить обороты двигателя до минимальных, остановить машину и заглушить двигатель).
Затем следует открыть капот и внимательно осмотреть двигатель автомобиля сверху и снизу. При осмотре верхней части следует проверить целостность подушек двигателя и их креплений, осмотреть ДВС на предмет свежих подтеков в местах расположения прокладок и т.д. Что касается нижней части, крайне желательно найти то место, на которое непосредственно пришелся удар.

Как уже было сказано, большинство автомобилей имеют «мокрый» картер, в котором находится масло. При этом поддон условно является самой нижней точкой мотора. Необходимо внимательно осмотреть указанный поддон на предмет трещин, сильных вмятин, свежих сколов и т.д. Если течи масла нет, тогда следует просто запомнить, где находится место удара.

Затем (только при условии отсутствия сильных и обширных вмятин на поддоне) двигатель можно завести, после чего нужно оценить работу силового агрегата на предмет посторонних шумов, стуков и т.д. Также нужно проследить, чтобы на приборной панели не горела лампочка аварийного давления масла. Если все в порядке, можно продолжить движение своим ходом.

При этом в дальнейшем СТО все же нужно посетить, показав специалистам тот участок, на который пришелся удар. Дело в том, что это место может потребоваться дополнительно усилить, так как в следующий раз даже незначительный удар по поддону будет способен привести к образованию большого раскола и т.п.

Итак, если же видна сильная вмятина, но течи нет, или была найдена трещина на масляном поддоне, через которую течет моторное масло с той или иной степенью интенсивности, тогда заводить двигатель нельзя. В этом случае необходимо менять или ремонтировать пробитый картер двигателя.

Течет масло из двигателя — причины подтекания, способы устранения проблемы

Большая часть автомобильных узлов и агрегатов стабильно работает, помимо прочего, благодаря смазочным жидкостям. Для “сердца” машины это имеет огромное значение.

Из-за естественного или преждевременного износа этих элементов (актуально, например, при изначально низком качестве) высока вероятность разгерметизации.

Подобную неисправность важно сразу устранить, но сначала необходимо найти источник течи. Часто замена прохудившейся уплотнительной запчасти решает проблему, но это помогает не всегда

Если не принять своевременных мер, движок быстро изнашивается и “потребует” дорогостоящего ремонта или замены. Выявление причины протечки позволит заменить неисправные детали, корректно подобрать автомобильную химию и почистить вентиляцию.

Кашу маслом не испортишь, а двигатель – запросто

При самостоятельной замене смазочного материала нередко автовладельцы осознанно или случайно заливают слишком много жидкости. Из-за этого нарушения повышается давление внутри системы. Излишняя жидкость проступает через прокладки и уплотнители. Часто такая неполадка возможна на силовых агрегатах с большим сроком службы. Решение – откачать лишний объем из системы.

Не всякое масло подходит конкретному двигателю

Также возможна течь под крышкой клапанов или в других местах, если параметры масла не соответствуют значениям, рекомендуемым производителем авто. Возможно, залита смазка, вязкость которой ниже требуемой.

Также масло может стать слишком жидким из-за попадания посторонних жидкостей. Образуется эмульсия, которая имеет большую текучесть, чем нормальное моторное масло. Образуется течь через любые уплотнители двигателя.

Решается проблема полной заменой жидкости и устранением неполадок других систем. Далее нужно прочистить мотор промывкой «Супротек» или аналогичной автохимией. После этого нужно залить моторное масло хорошего качества. Для профилактики последствий от былой неисправности рекомендуется добавить в смазку триботехнический состав Suprotec Active Plus.

Источник

Откуда появилось название поддон картера

Поддон называется так, потому что располагается непосредственно под дном двигателя. Многие ее так и называют, но если говорить техническим языком, то правильно она звучит как поддон картера. Что же такое картер, известно далеко не многим. Картером называется корпусная деталь, внутри которого располагается какой-либо механизм. В конструкции автомобиля различают следующие виды картеров:

двигателя;
коробки передач;
сцепления;
рулевого управления и т.п.

Название картер появилось после того, как английский инженер по фамилии Картер разработал защитный кожух для ведущей цепи мотоцикла с масляной ванной. Отсюда и появилось название картер. На автомобилях он может быть мокрым — двигателя, коробки передач, а также сухим — сцепление.

Поддон картера — такое словосочетание в народе не используется, поэтому водители, механики и мастера попросту говорят поддон или картер двигателя. Однако называть поддон картером не совсем верно, хотя при использовании такого словосочетания, подразумевается именно эта деталь. Другое название поддона — крышка картера.

Что делать если в дороге пробили поддон ДВС? Личный опыт.

Буквально в эту субботу меня постигла небольшая водительская неудача. Когда я с семьей ехал в гости к своему другу на дачу по грунтовой дороге, в траве не увидел достаточно большой камень. Благо расстояние от места ЧП до места назначения было совсем маленьким, и мы добрались до места назначения без проблем.

Уже достав из багажника свои вещи я обратил внимание, что под машиной лужа масла. Получается, что примерно за два часа на заглушенном двигателе масло вытекло совершенно все

Проблема!

Берем машину друзей и едим в ближайший центр цивилизации — сетевую автозаправочную станцию, на трассе. В списке покупок моторное масло в виде самой простой минералки от Роснефть и холодная сварка. Брать нормальное масло не имело никакого смысла, так как без замены масленого фильтра (а поменять его без инструмента просто невозможно) в понедельник в любом случае предстояло ехать на замену масла в сто.

Искал я вполне конкретный вид холодной сварки — Hi-Gear с добавлением алюминия, так как именно этот вид наиболее подходит по своему составу для герметизации трещины на поддоне. Однако, моим мечтам не суждено было сбыться и в наличии был только один вид холодной сварки от этого производителя — супер бронза. Почитав инструкцию мы пришли к выводу, что он также должен подойти, и ехать в ближайший авто магазин за 100 километров не придется, хотя определенные сомнения все-таки крутились в моей голове.

Вернувшись на дачу мы перекатили машину на другое место, дабы не лежать в масляной луже во время ремонта и приступили к заделыванию пробоины. С учетом того, что автомобиль является типичным чисто городским седаном, то его клиренс просто не давал возможности нормально подлезть к месту повреждения. Поэтому его пришлось поднять на обычном домкрате. Честно говоря зная о том, что машины имеют нехорошую привычку падать с домкрата в самый неподходящий момент, было достаточно страшно лезть под днище, однако страховку в виде подставленной под вывешенное колесо запаски мы сделали, и в случае срыва с домкрата мне ничего не угрожало.

Итак, ремонт оказался достаточно простым. В первую очередь тряпкой было начисто протерто место откуда сочилось масло. Задачей было убрать всю грязь и сделать поверхность как можно более сухой и чистой. Для увеличения шансов на успех я обработал поверхность поддона вокруг трещины еще и наждачной бумагой, хоть в инструкции к сварке и указанно, что делать это совершено не обязательно, однако я посчитал, что лишним это точно не станет.

Когда поверхность была зачищена я приготовил состав холодной сварки. Готовится он достаточно просто, отрезаем нужного размера кусочек и тщательно переменяем его в руках. Нужно отметить, что состав достаточно сильно нагревается. После чего вдавливаем его в трещину и облепляем вокруг нее. С учетом того, что масло все еще сочится, нужно прижимать и добиваться того, чтобы состав прилип к поддону и не отставал от него.

Таким образом, получилась приличного размера заплатка, так как и сама трещина была совсем не маленькой. Дождавшись пока состав затвердеет, а ушло на это приемно 15 минут, вместо заявленных производителем десяти, я прошелся наждачной бумагой по «заплатке» и нанес тонко второй слой, чуть расширив заплатку во все стороны. Все готово, остается только подождать час в течении которого производитель обещал, что состав полностью полимеризуется. Но, памятуя о том, что затвердевание произошло в половину дольше обещанного срока, мы подождали полтора часа. Попытка повредить высохший состав отверткой успехом не увенчалась — замазка прилипла намертво. Заливаем масло и предвкушая ручьи масла от самодельного ремонта запускаем двигатель. Ан нет! Сухо все. На такой заплатке я проехал 150 км до дома, и еще столько же уже по городу — заплатка держит. Так, что описанный состав вполне заслужил место в багажнике для постоянного пребывания, ведь никто не знает когда он может понадобиться. Кстати, по заверениям производителя холодная сварки липнет не только к масляным поверхностям, но может вообще прилипать в жидкости, а значит способна заделать и течь в радиаторе, случись его где-нибудь повредить. Баночка холодной сварки обошлась мне всего в 230 рублей, и я просто не мог не рассказать о данном способе заделать пробитый поддон своим руками если до СТО добраться невозможно.

Источник

Как восстановить целостность и чем заклеить поддон двигателя

Поддон картера двигателя представляет собой съемную деталь, расположенную под нижней частью мотора. Поддон изготавливается методом штамповки из мягкой эластичной стали либо используется литье из алюминия.

По форме данная деталь напоминает ванну небольшой глубины, верхняя кромка которой выполнена в виде плоскости для плотного прилегания к нижней части картера двигателя. Для соединения поддона двигателя с картером в кромке имеются специальные отверстия.

Назначение и устройство поддона картера

Данная деталь является вместилищем моторного масла в системе смазки. Днище картера двигателя выполняет следующие важные функции:

Накапливание моторного масла, стекающего с элементов движка.
Защита внутренних узлов и деталей от внешних агрессивных воздействий.
Сбор мелкой металлической абразивной стружки, образующейся в процессе трения деталей.
Охлаждение масла.
Предотвращение расплескивания смазочной жидкости.

В зависимости от конструкции мотора поддон картераимеет форму,предохраняющую движок от контакта с трансмиссией, передним редуктором,элементами подвески. При изготовлении данных поддонов картера для автомобилей с форсированными силовыми агрегатами используются алюминиевые сплавы. В конструкции алюминиевых деталей предусмотрены специальные ребра, предназначенные для ускоренного охлаждения масла.

Маслозаборная трубка не касается дна ванны, чтобы не всасывались мельчайшие металлические отходы в смазочную систему. Накопленная стружка удаляется при снятии нижней части картера. Часто днище оборудуется магнитами, служащими для фиксации абразивных накоплений.

Для замены смазочной жидкостиднище оборудовано специальным сливным отверстием с пробкой.

Краткое описание типичных поломок днища и их последствий

Простота и надежность данной детали не допускает частых поломок. Однако, при наезде на препятствия в виде камней, арматурной проволоки, крупных пней и коряг, могут возникнуть обширные вмятины либо пробоины внижней части картера мотора.

Повреждения защитного элемента влекут за собой сбои в работе силового агрегата. В случае возникновения глубоких деформаций плоскости поддона трубка маслоприемника ломается или располагается вышеуровня смазки.

При «масляном голодании» может оборваться шатун, получить повреждения блок цилиндров, заклинить двигатель.

Нарушение герметичности днища картера движка происходит вследствие образования трещин, пробоев, сквозных отверстий в детали. Появившаяся утечка масла вызывает серьезные повреждения в силовом агрегате, последствия которых могут оказаться непредсказуемыми, особенно при несвоевременном обнаружении полученного дефекта. Чтобы не пробивать днище во время езды, многие автовладельцы устанавливают защиту картера двигателя.

Как восстановить целостность днища

При возникновении сложной ситуации автовладельцы нуждаются в ответе на вопрос: пробил поддон двигателя, что делать? В качестве первой реакции должны быть произведены остановка и выключение двигателя. Если мотор не будет заглушен, то произойдет быстрое снижение уровня моторного масла, что приведет к масляному голоданию с последующими серьезными поломками элементов силового агрегата.

Ремонт стальных поддонов производится при помощи сварки или заклеивания специальным герметиком либо холодной сваркой. Детали из алюминия восстанавливаются сваркой в аргоновой среде.

Чем заклеить алюминиевый поддон двигателя? Для того чтобы самостоятельно без снятия детали с автомобиля отремонтировать днище, устранить течи масла и заделать образовавшиеся трещины в корпусе, необходимо выполнить следующие операции:

зачистить поверхность от загрязнений при помощи металлической щетки;
промокнуть протекающее масло вокруг образовавшейся дыры;
отрезать кусочек холодной сварки и тщательно его размять, как пластилин;
повторно удалить появившиеся масляные протечки при помощи ветоши;
нанести первый слой холодной сварки в виде замазки:
после застывания нанесенного слоя обработать его наждачным полотном;
нанести второй слой холодной сварки, до полного устранения протечек.

Данное описание приведено для экстренных случаев, чтобы произвести быстрый ремонт поддона картера двигателя на короткий срок.

Для надежного устранения полученных дефектов данного узла необходимо обратиться в сервисный центр за квалифицированной помощью. В условиях СТО производится полный слив смазочной жидкости, диагностика, демонтаж и качественное восстановление герметичности детали при помощи сварочных операций с последующей проверкой и установкой днища на прежнее место.

Где находится поддон картера и как он выглядит

В легковых авто этот элемент располагается под двигателем. Деталь крепится к блоку цилиндров с нижней стороны. В качестве крепежа задействуют болты или шпильки с прокладкой. Встречается вид крепления, когда вместо прокладки заливают герметик. К японским моторам деталь обычно прикручивают болтами без уплотнителей и дополнительно заливают место стыка герметиком.

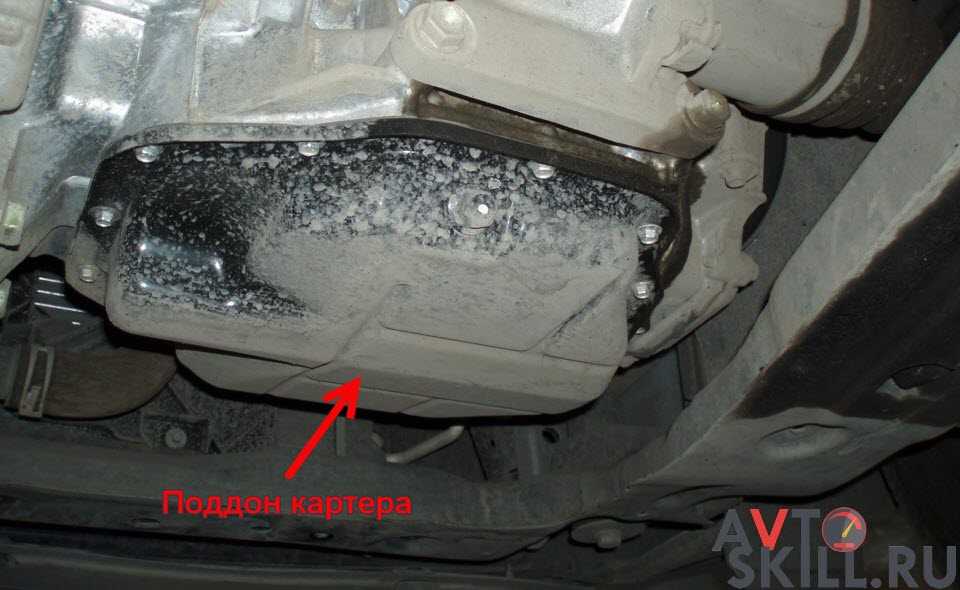

Внешний вид поддона картера

Поддон представляет собой прямоугольную емкость, чаще всего с ребрами. Эти ребра придают конструкции жесткость, они необходимы, если конструкция является частью корпуса. Обычно в старых машинах емкость изготавливается из стали, в новых и иномарках – из алюминия, часто черного цвета. Для некоторых иномарок выпускают модели из высокотемпературного пластика.

Снизу или сбоку поддона располагается пробка, через которую сливается масло из мотора. Для предотвращения замерзания масла при отрицательных температурах, часто устанавливают тен, нагревающий жидкость. При необходимости тен можно быстро демонтировать.

Сливная пробка на поддоне картера

Во время работы двигателя масло из поддона фильтруется, после чего поднимается в головку цилиндров. Когда все элементы внутреннего механизма оказываются смазаны, остатки масла возвращаются внутрь емкости. Предназначается резервуар не только для хранения смазки. Данный элемент защищает коленвал и прочие детали мотора от механических повреждений. Он предотвращает попадание дорожной пыли и земли, служит контейнером для стружки, образующейся в результате трения металлических элементов.

Когда нужно снимать поддон двигателя

Обычно деталь демонтируют при пробоях или сильной коррозии. Бывает, что на поддоне нет повреждений, но он подтекает. Причиной может оказаться уплотнительная прокладка, она повреждается в следующих случаях:

Деформирование уплотнителя из-за температурных перепадов.
Механические повреждения вследствие удара о дорожное покрытие.
Повышенное давление в картере, разорвавшее уплотнитель.
Повреждение в результате попадания едких химикатов.

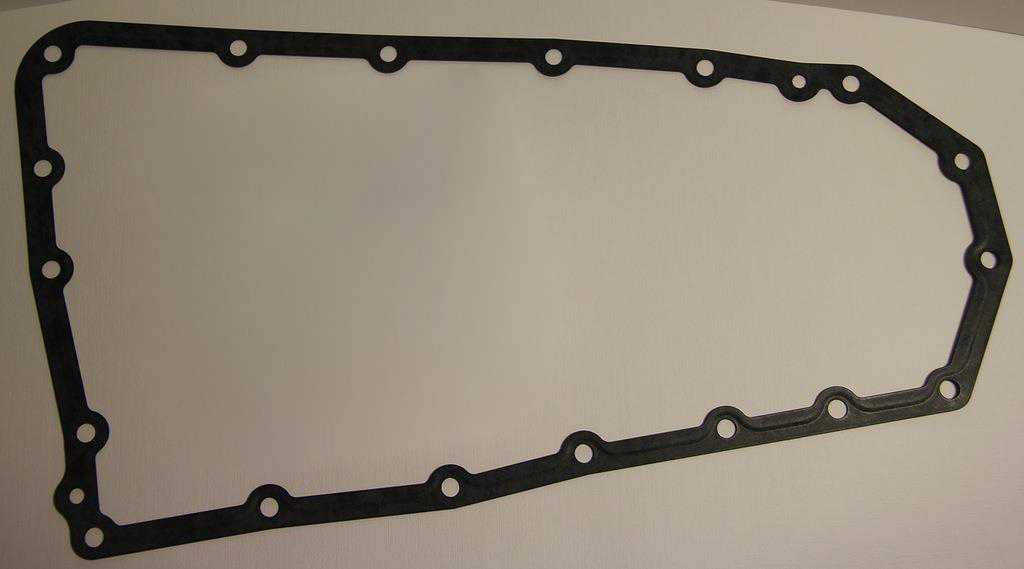

Прокладка поддона картера на Mitsubishi

Определить неисправность, связанную с прокладкой, нетрудно. В этом случае на поддоне или под машиной остаются масляные потеки. Резко понижается уровень масла, в масляной системе заметно падает давление.

Решение

По собранной статистике 7-8 машин из 10 с «дилерской» защитой рано или поздно сталкиваются с коррозией поддонов. Чтобы быть полностью уверенным в своём автомобиле, достаточно вывесить машину на подъёмнике и тщательно обследовать агрегаты с фонариком, либо заехать к нам на диагностику, которая учитывает очень много узкоспецифичных проверок, выработанных специально для Додж Калибр. Если следов коррозии нет – снимите защиту или поставьте Sheriff, если появилась – лучше сразу поменять поддон, потому что ни один сервис не может дать гарантию на заведомо дефектный элемент. При замене поддонов следует учитывать, что хоть все двигатели Додж Калибр и относятся к одному семейству, мотор 1.8 с внутренней маркировкой отличается меньшим масляным насосом от 2.0 , 2.4 и 2.4 Turbo .

Для каких машин подходит?

Dodge Caliber
Dodge Avenger
Dodge Journey
Fiat Freemont

Jeep Compass
Jeep Liberty
Jeep Patriot
Chrysler Sebring

Поддон снимаем для ремонта или замены, а также для замены прокладки при наличии подтекания масла через прокладку, если подтяжкой болтов не удается устранить течь.

Для выполнения работы нужны инструменты: торцовые головки на 10, torx E8, ключ на 13, моторное масло, обтирочная ткань, емкость для слива масла, герметик.

Устанавливаем автомобиль на подъемник или смотровую канаву.

Снимаем защиту картера двигателя (статья – Снятие защиты силового агрегата Ниссан Альмера)

Сливаем масло из двигателя (статья – Проверка и замена масла в двигателе Ниссан Альмера)

Снимаем правый грязезащитный щиток.

Снимаем заднюю опору силовой установки (Замена опор силовой установки К4М Ниссан Альмера)

Снизу автомобиля с передней стороны двигателя головкой на 10 откручиваем болт крепления отводящего шланга радиатора к поддону двигателя

Головкой на 13 откручиваем четыре болта крепления поддона картера к коробке передач

Головкой на 8 откручиваем девять болтов переднего крепления поддона

Тем же инструментом откручиваем девять болтов заднего крепления поддона

Откручиваем два болта левого крепления

Откручиваем два длинных болта левого крепления поддона картера

Головкой на 10 откручиваем болт крепления поддона картера к кронштейну вспомогательных агрегатов

Снимаем направляющую трубку указателя уровня масла

Откручиваем три самореза крепления щитка переднего бампера к подрамнику

Откручиваем на 3-4 оборота болты заднего крепления подрамника.

Отвернув болты крепления двух кронштейнов подрамника к кузову и болты крепления подрамника к кузову, опускаем переднюю часть подрамника на регулируемой стойке.

Оттянув подрамник вниз, снимаем поддон картера и выводим его из-за подрамника.

Очищаем привалочные поверхности блока цилиндров и поддона картера от остатков герметика и масла.

Промываем поддон картера керосином.

Укладываем новую прокладку в пазы поддона картера.

Перед установкой поддона картера наносим тонкий слой герметика в четырех местах крышки блока цилиндров (показано на снятом двигателе)

И двух местах крышки первого коренного подшипника коленчатого вала

Устанавливаем масляный картер, вкручиваем двадцать болтов.

Болты затягиваем в порядке, показанном на рисунке.

Предварительная затяжка 8 Нм. Окончательная затяжка 14 Нм.

Четыре болта крепления масляного картера к картеру сцепления затягиваем моментом 27 Нм.

Как восстановить целостность и чем заклеить поддон двигателя

Назначение и устройство поддона картера

Накапливание моторного масла, стекающего с элементов движка.
Защита внутренних узлов и деталей от внешних агрессивных воздействий.
Сбор мелкой металлической абразивной стружки, образующейся в процессе трения деталей.
Охлаждение масла.
Предотвращение расплескивания смазочной жидкости.

Для замены смазочной жидкостиднище оборудовано специальным сливным отверстием с пробкой.

Краткое описание типичных поломок днища и их последствий

При «масляном голодании» может оборваться шатун, получить повреждения блок цилиндров, заклинить двигатель.

Причины

Как вода
может попасть в двигатель? Данная проблема возникает из-за разных причин. Перечислим наиболее частые
из них:

Деформация поддона картера. Если авто старое, поддон может сгнить под
воздействием реагентов. Не стоит исключать и механические повреждения, которые
можно получить на проселочной дороге. В обоих случаях нарушается герметичность
поддона – постепенно уходит масло из мотора, а в картер попадает пыль и вода.
Неаккуратный проезд водных препятствий. Большую опасность представляют не
только броды, но и лужи. Чем выше скорость, тем больше брызг попадают на
элементы зажигания и во впускной патрубок.

Преодоление глубокой лужи

Пробой прокладки ГБЦ. Это может случиться из-за большого пробега, либо при
деформации поверхности головки (ввиду перегрева). Не стоит исключать
неправильный монтаж (обязательно соблюдаются моменты и схема затяжки) и плохое
качество самой прокладки.
Трещина в рубашке охлаждения. Происходит ввиду детонации, несвоевременной
замены антифриза и перегрева ДВС.
Нарушение герметичности воздушных патрубков. Это трещины, потертости,
плохая затяжка хомутов.
Нарушение работы коленвала (проворачивание вкладышей), что приводит к
ударам поршня по ГБЦ. Проблема возникает из-за низкого уровня, либо качества
масла, работы ДВС под большой нагрузкой и попадания металлических частиц в
смазку.
Низкое качество смазочных материалов. В попытке сэкономить, автовладельцы
приобретают некачественные масла (часто «на разлив» из больших тар), которые не
только не соответствуют требованиям, но и содержат определенный процент влаги.
Такое может произойти из-за неправильного хранения жидкостей. Качественное,
дорогое масло не содержит частиц влаги.
