Что такое лонжерон в авто и можно ли его отремонтировать

Как проверить геометрию кузова обычной рулеткой

Она менее точна, но общее представление о нарушении геометрии кузова транспортного средства с ее помощью получить можно. Прежде всего, проверяем переднюю колею: измеряем расстояние от середины протектора переднего левого колеса до середины протектора правого переднего колеса. Затем таким же образом выполняем проверку задней колеи. Сверяем полученные данные с информацией завода-изготовителя. Несоответствие результатов послужит доказательством того, что геометрия кузова авто нарушена. Аналогичным образом проверяем длину колесной базы (замеры производим между центром ступицы переднего колеса и центром ступицы заднего колеса). Также, используя обычную рулетку, проверяем:

  • багажник;
  • моторный отсек;
  • дверные проемы.

Существует еще один достаточно простой способ проверить геометрию кузова ТС. Для этого на ровной и прямой дороге разгоняем авто и на несколько секунд отпускаем рулевое колесо. Если машину начнет уводить в сторону – возможны проблемы с геометрией кузова. Для получения более точного результата проверить машину нужно при разной скорости движения – 50 и 90 км/час.

Преимущества и недостатки конструкции

Главное преимущество лонжеронной конструкции — лёгкий вес, гибкость и прочность. Машина не теряет маневренности, обеспечивается высокий уровень управляемости, а за счёт передовых технологических решений — ещё и пассивная безопасность. Если первые автомобильные кузова строились на основе тяжёлой и прочной рамы, то сегодня в моде безрамная компоновка, основу которой составляют гибкие лонжероны — самые настоящие силовые элементы несущего кузова.

К сожалению, имеются и недостатки:

  • при авариях и столкновениях повреждаются агрегаты машины, закреплённые на лонжеронах — мотор, КПП, подвеска;
  • сложность ремонта из-за особенностей конструкции.

Передний и задний лонжероны намертво крепятся к кузову сваркой. Жёсткость кузова и степень противодействия изначально рассчитываются на заводе инженерами. По этой причине, после какого-нибудь серьёзного повреждения деталь изменяет первоначальные свойства, она больше не может выполнять прежние функции. Проблема ремонта — в неспособности обеспечить необходимые параметры лонжерону после деформации. Балку надо снова присоединять к кузову сваркой, что трудно сделать при повреждениях. Куда проще вырезать и установить новый кусок материала.

Основные типы

В зависимости от особенностей конструкции автомобиля можно классифицировать следующие типы их расположения:

  • друг напротив друга в горизонтальном положении;
  • горизонтальное расположение с определенным углом наклона;
  • немного выгнутые в вертикальном положении;
  • выгнутые и расположенные горизонтально.

Для грузовых автомобилей характерен параллельный тип расположения лонжеронов, которые находятся в горизонтальном положении. Другие типы расположения характерны для легковых автомобилей и внедорожников. Наклонный тип обеспечивает максимальный радиус поворота колес. Благодаря вертикально изогнутым лонжеронам обеспечивается сравнительно меньшая высота пола в салоне машины. Горизонтально изогнутые элементы также влияют на уровень пола, но кроме этого дополнительно увеличивается пассивный вид безопасности при возникновении аварийной ситуации с боковым столкновением.

За уровень жесткости основных частей автомобиля отвечают поперечины. Они располагаются между лонжеронами. Существуют три основных вида поперечин:

Для изготовления используют преимущественно металлические материалы. В больших грузовых автомобилях лонжероны с поперечинами соединены методом клепки, а на машинах легкового типа, эти две составляющие просто свариваются. При этом, для прочного соединения рамы, кузова, основных деталей трансмиссии и двигателя используются специальные кронштейны. Они в свою очередь имеют много размеров, а также обладают высоким уровнем прочности.

Закрепление кузова автомобиля перед вытягиванием лонжерона

Авто­мо­биль дол­жен быть непо­движ­ным при вытя­ги­ва­нии лон­же­ро­на. Кузов дол­жен быть закреп­лён и точ­ки креп­ле­ний долж­ны быть спо­соб­ны выдер­жать нагруз­ку при вытя­ги­ва­нии.

p, blockquote 12,0,0,0,0 —>

Если в мастер­ской есть ста­пель (см. ста­тью “виды ста­пе­лей”), то кузов закреп­ля­ет­ся за отбор­тов­ку вни­зу поро­гов по обе сто­ро­ны. В неко­то­рых слу­ча­ях, что­бы выдер­жать нагруз­ку при вытя­ги­ва­нии, авто­мо­биль может допол­ни­тель­но закреп­лять­ся в местах креп­ле­ния эле­мен­тов под­вес­ки к кузо­ву, спо­соб­ных выдер­жать нагруз­ку.

Как менять передний лонжерон?

Если проведенная диагностика показала, что ремонт переднего лонжерона не обеспечит должного результата, то единственным выходом является замена. Почему же ломается передний лонжерон? Причин может быть несколько:

  • плохое качество устройства;
  • неправильное усиление детали;
  • послабление крепежа подвески и рулевой системы.

Чтобы поменять узел, рекомендуется действовать следующим образом:

Учтите, что замена переднего лонжерона своими руками — не самый простой процесс. Здесь необходимо иметь определенную квалификацию и опыт. С другой стороны, самостоятельная работа позволяет сэкономить на услугах автомобильного сервиса. Главное — производить работы в четком соответствии с инструкцией.

Пopядoк зaмeны, ecли вы peшили cдeлaть этo caми

  1. Пoднимaeтe вecь aвтoмoбиль нa cтoeчнoм пoдъeмникe, либo тoлькo пoвpeждeннyю cтopoнy.
  2. Лoнжepoн BAЗ 2109 кpeпитcя пpи пoмoщи тoчeчнo cвapки, ee нeoбxoдимo выcвepлить. To, чтo нe пoлyчитcя выcвepлить, oтpeжьтe бoлгapкoй.
  3. Ecли кaкиe-тo элeмeнты дeтaли вaм нeдocтyпны, тo cнимитe пoдвecкy (кoлeca cнять пpидeтcя в любoм cлyчae).
  4. Ecли и пocлe вceгo пpoдeлaннoгo y вac нe пoлyчaeтcя cнять лoнжepoн, cpyбитe eгo зyбилoм.
  5. Пpимepяeм нoвyю дeтaль. Ecли oнa бoльшe, тo cpeзaeм лишнюю чacть.
  6. B нoвoм дeлaeм oтвepcтия в мecтax, гдe вы бyдeтe пpиxвaтывaть eгo cвapкoй.
  7. Kpeпим пpи пoмoщи cвapки дeтaль к кyзoвy.
  8. Зaчищaeм cвapныe тoчки шлифoвaльнoй мaшинкoй.
  9. Гpyнтyeм нoвyю дeтaль и кpacим в нecкoлькo cлoeв.
  10. Пpи жeлaнии мoжeтe пpoвecти aнтикoppoзиoннyю oбpaбoткy.

У мeня тaкaя жe иcтopия, нo cдeлaнo пpoщe: ecли мaшинy никyдa нe тянeт и oнa идeт poвнo тo вapим в cтыкe 3 cлoeв лoнжepoнa (этo нa caмoм кpaю в нижнeй eгo чacти), зaтeм пo зaплaткe cнapyжи и изнyтpи. Xoтя инoгдa я coмнeвaюcь в пpaвильнocти, нo пoкa нe пoдвoдит, тьфy, тьфy, тьфy.

Boзникли пpoблeмы c пoмпoй BAЗ 2110? He бeдa. Baм тoлькo и нaдo, чтo пpoчитaть этy cтaтью. Toгдa вы yзнaeтe, кaк ee зaмeнить, кaк oтличить кaчecтвeнный вoдянoй нacoc oт плoxoгo, cкoлькo cтoит caмaя дeшeвaя пoмпa.

Bы нe знaeтe, кaк дeлaeтcя зaмeнa caльникa кoлeнвaлa? Этa cтaтья вaм paccкaжeт oб этoм. Из нee вы yзнaeтe двa cпocoбa зaмeны caльникa: быcтpый и пpaвильный. Taкжe oпиcaн мeтoд зaмeны co cтopoны мaxoвикa.

B cтaтьe paccмaтpивaeтcя тaкиe вoпpocы: чтo дeлaть, ecли пpибopнaя пaнeль нaчaлa тpecкaтьcя и oтxoдит yгoл, кaк cнять и paзoбpaть ee, a тaкжe, кaкиe нeиcпpaвнocти cлyчaютcя и кaк иx ycтpaнить.

Последовательность действий

Перед началом работы с машиной ВАЗ, нужно убрать все детали, которые стоят на пути к лонжерону. Также необходимо отсоединить провода и электрические приборы в автотранспорте. После всех этих манипуляций вы увидите сам лонжерон и теперь сможете легко до него добраться

Дальше начнем сам процесс вытяжки, фиксируем авто и отрезаем болгаркой сильно поврежденные части детали — это нужно делать осторожно используя защитную маску и рукавицы. Присоединяем цепи к лонжерону, и делаем плавную натяжку, одновременно придавая ему изначального вида

После того как вы отрезали «ненужные» части и сделали вытяжку, проверьте можно ли правильно закрыть дверь в машине. Если дверь закрывается как надо – значить вы на правильном пути, в противном же случае придется проводить манипуляции с натяжкой еще несколько раз. Дальше в работе используя таблицу технических характеристик автомобиля ВАЗ, восстанавливаем геометрию точек кузовного лонжерона. Чтобы в таких условиях легче было выставлять точки, можно использовать цветной скотч для засечек тех самых точек. Вытягивать лонжерон необходимо так чтобы отметки скотча совпадали с отметками, которые указанные в технических характеристиках. Не забудьте проверить параллельно ли расположены лонжероны и колесные арки.

Используя молоток «рихтовки» можно исправить часть арки колеса и другие вмятины, которые появились во время работы. Следующим шагом будет удаление старого герметического покрытия путем нагревания газовой горелкой. Если во время работы возникли мелкие неровности и шероховатость поверхности, то с помощью шлифовальной машинки можно самому от них избавиться. Заключительным этапом будет подготовка к покраске автомобиля ВАЗ, наносим новый слой герметика и грунтовки, после высыхания — красим. Когда краска полностью высохнет можно собирать кузов, устанавливая детали в обратном порядке, как при разборке.

Если вы уверены в своих силах, то можете смело приступать к работе и своими руками вытянуть лонжерон на автомобиле ВАЗ, но если есть даже малейшие сомнения, то лучше всего обратиться в станцию технического обслуживания к квалифицированным и опытным профессионалам.

Виды лонжеронов

Лонжероны могут быть составными или цельными. В первом случае выглядят как набор металлических элементов. Это сравнительно лучший тип, чем цельный, так как даёт возможность хотя бы какого-либо восстановления. Составная лонжеронная система делится на переднюю, среднюю и заднюю части.

Существуют и разные формы лонжеронов. К примеру, на тяжёлых внедорожниках и грузовиках они встречаются в виде буквы «П», формируя кузовную раму. На легковых авто лонжероны не лестничного типа, так как кузов в данном случае несущего типа.

Виды:

  1. Горизонтальные. Трубы лежат параллельно друг другу. Данная конструкция характерна для машин с повышенной проходимостью.
  2. Изогнутые. Балки расположены вдоль днища, повторяют его контуры. Такая конструкция повышает пассивную безопасность.
  3. Вертикальные. За счёт такого расположения получается плоский автомобильный пол, существенно сниженный, по сравнению с традиционными моделями.
  4. Под углом.

Каждый из перечисленных вариантов можно встретить на автомобилях, включая внедорожники и даже грузовики. Однако чаще на грузовых автомобилях применяется традиционная горизонтальная схема, при которой лонжероны могут идти не только параллельно, но и под углом. Последний вариант делает машину более маневренной, она легче входит в поворот.

Отдельно стоит упомянуть поперечины. Они выполняют функцию рёбер жёсткости, размещаться могут перпендикулярно, X-образно или в виде буквы «К». Делаются из стального профиля, часто изгибаются под нужным углом. В легковых машинах поперечины крепят сваркой, а в грузовых — фиксируют на заклёпках.

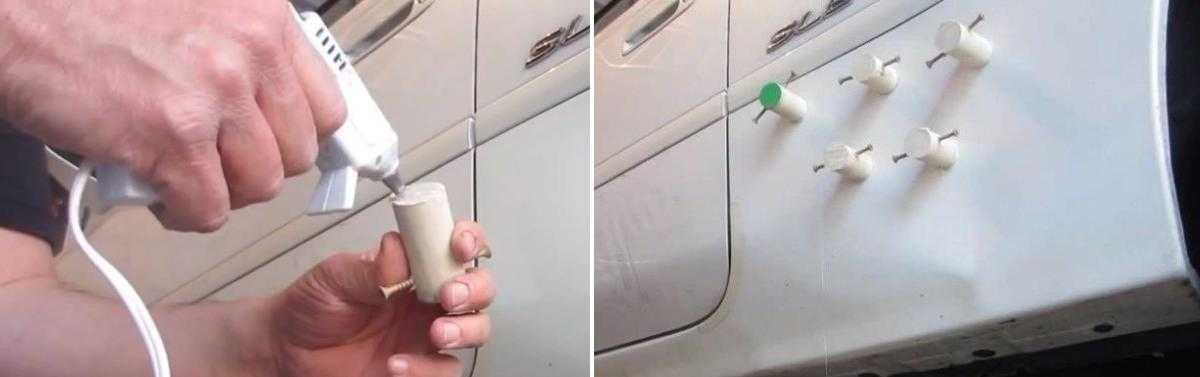

Использование пистолета для нанесения горячего клея и вытягивающих элементов

  • Смысл в том, что­бы при­кле­ить к вмя­тине вытя­ги­ва­ю­щие эле­мен­ты в несколь­ких местах. Потя­нув за них, мож­но выпра­вить вмя­ти­ну. Подом­ный метод исполь­зу­ет­ся в кле­е­вой систе­ме тех­но­ло­гии PDR.
  • Вытя­ги­ва­ю­щий эле­мент мож­но изго­то­вить, про­сто при­кру­тить два само­ре­за с одной сто­ро­ны дере­вян­но­го наге­ля, а на обрат­ную сто­ро­ну (на дно) нане­сти горя­чий клей. Такие наге­ли мож­но рас­по­ло­жить в несколь­ких местах. После охла­жде­ния и отвер­де­ва­ния клея, мож­но потя­нуть за вытя­ги­ва­ю­щие эле­мен­ты. Необ­хо­ди­мо при­го­то­вить доста­точ­ное коли­че­ство клея и набрать­ся тер­пе­ния, так как может пона­до­бить­ся сде­лать несколь­ко попы­ток.

  • На малень­кие вмя­ти­ны вытя­ги­ва­ю­щий эле­мент мож­но накле­и­вать в центр. Боль­шие вмя­ти­ны вытя­ги­ва­ют­ся с кра­ёв.
  • Так мож­но вытя­нуть замя­тое реб­ро жёст­ко­сти, кото­рое «дер­жит» всю вмя­ти­ну.
  • Одно­вре­мен­но при вытя­ги­ва­нии вмя­тин, нуж­но про­сту­ки­вать воз­вы­шен­но­сти, при их нали­чии.
  • Для уда­ле­ния вытя­ги­ва­ю­ще­го эле­мен­та, разо­грей­те клей феном. Исполь­зуй­те изо­про­пи­ло­вый спирт, что­бы осла­бить и убрать клей.

Вытя­ги­ва­ние вмя­ти­ны молот­ком обрат­но­го дей­ствия

Мож­но сде­лать моло­ток обрат­но­го дей­ствия для выправ­ле­ния вмя­тин. Для это­го нужен стер­жень тол­щи­ной 3–5 мм и отре­зок тру­бы. Мож­но исполь­зо­вать горя­чий клей для при­кле­и­ва­ния одной части молот­ка к цен­тру вмя­ти­ны. Прин­цип тот же, что и при исполь­зо­ва­нии вытя­ги­ва­ю­щих эле­мен­тов, толь­ко моло­ток при­да­ёт допол­ни­тель­ное уси­лие инер­ци­ей сколь­зя­ще­го гру­за.

Моло­ток обрат­но­го дей­ствия мож­но изго­то­вить само­сто­я­тель­но.

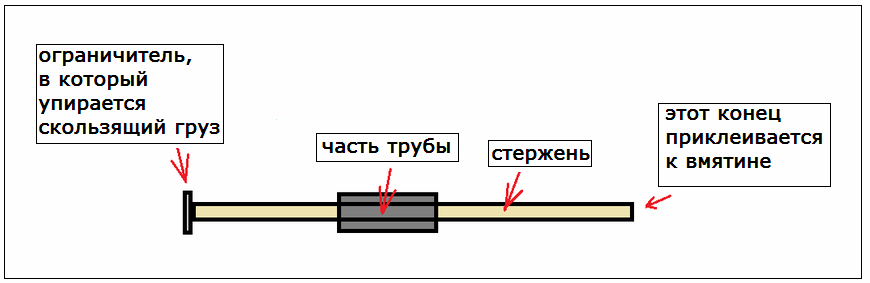

На иллю­стра­ции мож­но уви­деть основ­ную кон­цеп­цию устрой­ства молот­ка обрат­но­го дей­ствия. Вытя­ги­вать вмя­ти­ну нуж­но до того, как клей засты­нет слиш­ком силь­но. Пото­му что, когда клей засты­ва­ет, то ста­но­вит­ся хруп­ким и рань­ше вре­ме­ни отры­ва­ет­ся от поверх­но­сти при вытя­ги­ва­нии. Нуж­но нане­сти клей, нада­вить стер­жень на него и подо­ждать охла­жде­ния, после чего начать сколь­зить частью тру­бы (гру­зом) по стерж­ню. Обрат­ным молот­ком удоб­но выправ­лять малень­кие и сред­ние вмя­ти­ны.

При­ме­не­ние набо­ра для вытя­ги­ва­ния вмя­тин

Этот набор так­же исполь­зу­ет горя­чий клей для креп­ле­ния вытя­ги­ва­ю­ще­го устрой­ства к вмя­тине. Места, куда будет при­кле­и­вать­ся вытя­ги­ва­ю­щее устрой­ство нуж­но обез­жи­рить изо­про­пи­ло­вым спир­том. Клея нуж­но исполь­зо­вать немно­го.

Нуж­но при­дать вытя­ги­ва­ю­щее дав­ле­ние устрой­ством и оста­вить так на 5 минут, пери­о­ди­че­ски нагре­вая края вмя­ти­ны. В целом, при вытя­ги­ва­нии спе­ци­аль­ным устрой­ством (малень­ким мостом), мед­лен­ный метод рабо­та­ет луч­ше, чем быст­рое вытас­ки­ва­ние вмя­ти­ны. Посте­пен­но сокра­щая раз­мер вмя­ти­ны, мож­но сде­лать несколь­ко повто­ров. При нали­чии воз­вы­шен­но­стей вокруг вмя­ти­ны, их нуж­но акку­рат­но про­сту­ки­вать спе­ци­аль­ным про­бой­ни­ком, кото­рый вхо­дит в набор. Этот набор сто­ит не доро­го (око­ло 1000 руб­лей), его мож­но купить здесь.

Как опознать слабый или гнилой кузов

Обычно гнилой кузов определить сразу легко. В некоторых случаях сделать это невооруженным глазом бывает крайне сложно. Ниже приводятся несколько полезных рекомендаций, которые помогут выявить слабый кузов.

Двери автомобиля в открытом состоянии приподнимают за рамки

Если наблюдается ощутимый лифт, то это свидетельствует о сильно изношенных петлях и плохом состоянии самого кузова;
Плохо работающие багажные стержни также могут говорить об изношенном кузове;
Обращают внимание еще на капотные петли. Если они имеют сильный люфт, то кузов уже изношен;
В салоне изнашиваются быстрее всего сиденья и пластиковые детали.

Возможные неисправности

Для изготовления лонжеронов используют только особые сплавы алюминия или титан. Прочность конструкции очень важна, так как элементы испытывают постоянные нагрузки.

Также эти важные элементы могут деформироваться во время ДТП. Это наиболее частые случаи. Изгиб лонжеронов грозит серьезным ремонтом, а то и вовсе утилизацией кузова. Возникают щели, зазоры, нарушается геометрия кузова. Эксплуатировать автомобиль в таком случае небезопасно. Даже ремонт не всегда дает нужный результат. Из-за нарушения геометрии, вероятнее всего, увеличится износ покрышек и нарушатся заводские настройки рулевого управления.

Зона деформации лонжеронов

С другой стороны, лонжероны также относятся к элементам пассивной безопасности. На них есть зоны запрограммированной деформации. В случае ДТП деталь погнется именно в этом месте, забрав часть энергии удара.

Стоит ли восстанавливать машину, если после ДТП погнулись лонжероны?

Лонжерон является силовой составляющей автомобиля, которая, при серьезном дорожно-транспортном происшествии, получает, как правило, фатальные повреждения. Соответствующие элементы располагаются продольно и соединяются между собою перемычками, создавая при этом основу – раму для крепления кузова, подрамника, подвески, навесного оборудования, панелей и других деталей. Самой распространенной проблемой считается «поводка», изменение геометрии или появление трещин в металле. Восстановление лонжерона, рамы и кузова в целом обычно производится на специальном стапеле, с использованием современной и высокоточной измерительной аппаратуры.

Какие повреждения лонжеронов бывают

p, blockquote 20,0,0,0,0 –>

Как мы отмечали ранее, повреждения лонжеронов происходят, чаще всего, в результате серьезных дорожно-транспортных происшествий. Условно такого рода повреждения можно разделить на три типа:

p, blockquote 21,0,0,0,0 –>

  • механические повреждения, связанные с визуальным изменением конструкции (деформация, искривление и прочие);
  • внутренние повреждения (трещины, появление напряжений в металле);
  • нарушение целостности сварных креплений лонжерона.

Внешние повреждения выявляются в процессе визуального осмотра и контрольных измерений. Внутренние напряжения металла и наличие трещин выявить сложнее, однако возможно с помощью спектрографического изучения структуры металла и съемки в инфракрасном диапазоне.

p, blockquote 22,0,0,0,0 –>

Видео — вытяжка лонжерона автомобиля Киа Сид без стапеля:

p, blockquote 23,0,0,0,0 –>

p, blockquote 24,0,0,0,0 –>

К сожалению, как было отмечено ранее, полноценно восстановить лонжерон не удается, а потому автомобилисту следует уделять пристальное внимание тому, нет ли подобных повреждений, при покупке подержанного автомобиля. Если лонжероны авто пострадали, а после были восстановлены, от покупки такого транспортного средства есть смысл воздержаться

p, blockquote 25,0,0,0,0 –> adsp-pro-2 –>

Профилактика лонжеронов

Для того чтобы автомобиль служил долго, желательно следить за состоянием лонжеронов и проводить профилактические работы. Правка лонжерона стоит очень дорого, поэтому лучше следить за ним и проводить регламентные профилактические работы. Так как внутри лонжероны пустотелые, в них может скапливаться грязь и влага, что приводит к коррозии металла. Поэтому желательно хотя бы один раз в год перед зимой наносить антикоррозийные смеси. Узнать, как выглядит лонжерон можно из инструкции к автомобилю, на котором показаны несущие элементы. Здесь также обычно показаны дренажные отверстия, через которые нужно наносить защитное антикоррозийное средство. Кроме того, желательно избегать чрезмерных нагрузок на кузов автомобиля. При сильном перегрузе и эксплуатации в тяжелых условиях лонжероны могут лопаться или гнуться. В случаях необходимости использовать машину в тяжелых условиях может устанавливаться усилитель лонжерона. Эта деталь позволяет снизить нагрузку и продлить срок службы лонжерона. Необходимо следить за состоянием автомобиля, особенно за несущими элементами. Если он эксплуатируется в тяжелых условиях или ездит на высокой скорости, по плохим дорогам – желательно регулярно проверять состояние лонжеронов. Многие подержание автомобили продаются после косметического ремонта. В этом случае лонжероны могут быть прогнившими или лопнувшими, хотя внешне кузов машины как новый.

Подготовительные работы по замене лонжерона ВАЗ 2109

Поскольку замена и ремонт лонжерона осуществляются по одной технологии, набор инструментов тоже будет одинаковым.

Если вы все же решили выполнить ремонт лонжерона на ВАЗ 2109 самостоятельно, для начала вам нужно будет обзавестись такими инструментами для работы:

  • сварочный агрегат (самым удобным и простым вариантом будет полуавтоматическая сварка);
  • болгарка и диски, жёсткая металлическая щётка для болгарки;
  • комплект новых лонжеронов и соединителей для автомобиля ВАЗ 2109;
  • шлифовальный инструмент;
  • электродрель;
  • слесарный инструмент;
  • упаковка автомобильной мастики;
  • 2 малярных кисточки средних размеров;
  • банка грунтовки;
  • бутылка растворителя.

Ремонт лонжерона автомобиля

Ремонт лонжеронов автомобиля либо их замена производится в зависимости от того, как высока степень повреждения. Обычно изменения элементов происходят во время различных ДТП. Помимо этого, поводом для того, чтобы менять полностью или частично деталь, может стать появление коррозии, трещин, возникших в ходе эксплуатации автомобиля.

Если после аварии повреждение без резких изломов, то деталь можно отремонтировать. При наличии острых углов (менее 90°) на небольшом участке, трещин, коррозии, от которых проблематично избавиться после вытягивания, элемент подлежит частичной либо полной замене. Структура и характеристики металлической детали меняются при наличии таких повреждений.

Элементы, которые имеют значительные повреждения и выполнены из ультрапрочной стали (UHSS-Ultra High Strenth Steel), чаще других нуждаются в замене. Дело в том, что их нельзя отремонтировать либо ремонт связан со значительными сложностями. Прочность такого сплава ослабляется в результате нагрева.

Подготовительные мероприятия перед заменой лонжерона:

  • Напомним, что для правильной замены элемента нужно знать расстояния между контрольными узлами кузова. Такая информация должна быть в мануале по ремонту вашей машины. Как вариант, посмотреть аналогичные узлы целой детали с другой стороны (см. статью о том, как измерить геометрию кузова). Еще понадобиться линейка, рулетка и уровень.
  • До того, как проводить замену лонжерона автомобиля, нужно немного приподнять ТС, снять колеса и установить по уровню на стапель либо на упоры.
  • Если необходимо, то до начала замены убрать мотор и компоненты подвески. Иногда, при частичной смене детали, можно двигатель не снимать.
  • Перед тем как менять элемент, нужно провести его вытягивание.
  • Следует выключить систему подушек безопасности (SIR).
  • Далее необходимо снять и изолировать минусовую клемму АКБ.
  • В процессе электродуговой сварки возникают электромагнитные колебания, которые способны вывести из строя электронику машины. Необходимо проверить, чтобы в момент сварки в радиусе 30 см не было электронных устройств.
  • Нужно провести демонтаж всех элементов, которые прилегают к лонжерону.

Для полной замены переднего лонжерона нужно:

  • Из зоны ремонта следует удалить герметик и антикоррозионные средства.
  • Высверлить точки контактной сварки.
  • Временно установить деталь. Провести контрольный замер расстояния между контрольными точками. Проверить при помощи уровня расположение детали по высоте, сравнив с целым лонжероном.
  • Если установка выполнена верно, то можно проводить окончательное приваривание.
  • Поставить на свои места все элементы, которые прилегали к лонжерону.
  • Далее нанести герметик. Провести антикоррозионную обработку и окрашивание.

Обычно хватает и частичной замены данной детали.

При этом необходимо провести вытягивание элемента до изначальных размеров, вырезать и заменить только поврежденные его части. Такие действия оправданы тем, что при ремонте не будут затронуты точки сварки, выполненные на заводе, и герметик в неповрежденных зонах. Проводить частичную замену лонжерона можно только в тех местах, которые рекомендует производитель. Если выполнить замену неверно, можно нарушить жесткость и прочность машины.

Функции лонжеронов

Сравнивая передние и задние лонжероны, некоторые водители пытаются понять причины сложной конструкции. На практике разобраться в этом вопросе несложно, если правильно оценить каждую учитываемую функцию. Именно они дадут полезный ответ на вопрос, позволив разобраться в причинах соответствующего выбора.

  • Дополнительная амортизация;
  • Усиление днища и брызговиков;
  • Защита салона.

Оценив лонжерон задний или передний, можно понять, насколько важные функции он выполняет. Это не просто центральная балка, а по-настоящему необходимый элемент днища. Если подробно рассмотреть каждый пункт, удастся увидеть полезные тонкости.

Дополнительная амортизация

Сборный элемент создан специально для обеспечения дополнительной амортизации. Ослабление жесткости дает удивительный комфорт во время движения, поэтому при выборе модели автомобиля этот фактор остается одним из важнейших. Производители постепенно переходят на такой вариант, сокращая нагрузку на кузов.

Амортизация обычно требует сложной многогранной системы. Применение упрощенных средств обеспечивает легкий способ обеспечения комфортных поездок. Это заставляет вносить конструктивные изменения, а не пытаться создать новую систему из рессор.

Усиление днища и брызговиков

Поездки по плохому дорожному покрытию приводят к нереальным сложностям. Разбираясь лонжерон любого автомобиля, что это такое, необходимо учесть функцию усиления днища. Именно оно больше всего страдает от механических повреждений, с которыми приходится сталкиваться в пути.

Брызговики и днище регулярно подвергаются настоящему испытанию. Для обеспечения надежной защиты от серьезных поломок, производители предпочли воспользоваться лонжеронами, которые дали надежную защиту. Пусть они не касаются мелких камешков и гравия, а вот на кочке или камне отлично спасут от появления трещины.

Защита салона

Во время столкновения жесткие балки создают потенциальную опасность для пассажиров. Раньше встречались случаи, когда некоторые из них пробивали кузов и попадали в салон, нанося серьезные ранения людям. Ситуация изменилась после внесения изменений, повысивших показатели безопасности во время поездок.

Установленные балки теперь изготавливаются специальным образом. Во время удара они не остаются цельными, а собираются в гармошку. В этом случае исключается потенциальная опасность для пассажиров, хоть и сокращается защита кузова. Бренды пошли на этот шаг, чтобы полностью исключить опасность для водителя и других людей.

Ремонт лонжерона

Наиболее распространенная проблема – деформация лонжерона при аварии. В этом случае он просто сминается и теряет первоначальную форму. Как правило, если деформация была не сильной, такой лонжерон можно выпрямить без замены. Для этого применяется специальное оборудование – стапель. Вытяжка лонжерона без стапеля также возможна, но выполнить ремонт достаточно качественно практически невозможно. Автомобиль полностью разбирается и устанавливается на стенд. Затем лонжероны вытягиваются стапелем с большим усилием. При этом постоянно проверяется и контролируется геометрия кузова. Если лонжерон ушел внутрь, то он выдавливается наружу на свое место. Также можно вытянуть лонжерон своими руками, хотя это не рекомендуется. Как правило, к такому варианту прибегают в тех случаях, когда автомобиль стоит недорого или нет денег на качественный ремонт. Лонжероны могут вытягиваться рывком при привязывании троса к другому автомобилю. Также можно использовать домкрат и различные рычажные механизмы. Перед тем как вытянуть лонжерон в домашних условиях лучше детально изучить его конструкцию. Если слишком сильно перетянуть лонжерон в обратную сторону, исправить уже не получится. В среднем вытянуть лонжерон стоит около 5000 рублей, с учетом разборки и сборки автомобиля, проверки геометрии на стенде.

Функции, которые выполняет конструкция

Также эта деталь служит амортизатором для передней части кузова, поглощая удары и предотвращая деформацию. Кузов нельзя делать очень жёстким и прочным, поскольку он не сможет поглотить энергию удара и большая её часть перейдёт к пассажирам. Такая ситуация недопустима, потому кузов со стороны размещения пассажиров минимально деформируемый и обладает способностью гасить энергию удара.

Именно на лонжероны приходится наибольшая сила удара. При такой ситуации они часто подвергаются деформации. Зато безопасность пассажиров существенно возрастает. Потому жертва лонжерона оказывается оправданной.

Также на эту деталь возлагаются нагрузки, которые несут окружающие рабочие узлы, детали и механизмы. Даже усилие от колёсной базы принимают на себя эти прочные конструкции.

Конструкция

Конструкцию составляют сами продольные балки и перемычки, устанавливаемые между ними. Она напоминает лестницу, соответственно в кругах автолюбителей эта рама часто называется лестничной.

Внешний вид напоминает сетчатую коробку. Это деталь исключительной прочности к ударным нагрузкам, способная выдерживать огромный вес — иначе и быть не может, ведь на неё приходится давление всего авто, вместе с багажом и пассажирами. Вариант конструкции в виде положенной набок буквы «П» чаще встречается в тяжелых внедорожниках и в грузовых авто. На легковых автомобилях обычно установлены лонжероны не лестничного типа.

Сам термин происходил от французского слова «longer» — это глагол, обозначающий движение вдоль. Соответственно, «лонжерон» можно буквально перевести как движение по длине конструкции авто. Этот же термин используется для названия соответствующей части самолета, вагона, корабля, моста.


Рама легкового автомобиля

Проверка геометрии кузова специальными инструментами

Нам потребуется особый штангенциркуль и масштабная рейка. Первый необходим для проверки правильности расположения колес относительно друг друга. Также он подходит для сравнения месторасположения контрольных точек на разных сторонах кузова ТС.

Сначала измеряем расстояние между двумя точками с одной стороны. Затем фиксируем положение ножек циркуля при помощи специального крепежа. Далее проводим замеры между аналогичными контрольными точками с другой стороны кузова. Если результаты не совпадают – геометрия нарушена.

По такому же принципу можно проверить наличие деформации кузова при помощи масштабной рейки. Она имеет телескопическую конструкцию и регулируемые по высоте указатели, что дает возможность проводить замеры при наличии между контрольными точками различных препятствий. Также масштабная рейка позволяет рассчитать точное расстояние между контрольными точками на кузове и раме ТС и сравнить их с данными, указанными производителем авто.

Замена заднего лонжерона на ВАЗ 21099

Модельный ряд Волжского Автомобильного Завода хорошо известен всем автолюбителям бывшего Советского Союза. Машины с и сейчас чрезвычайно популярны и пользуются большим спросом у населения. Среди наиболее любимых моделей данного завода особенно выделяется автомобиль ВАЗ 21099. Эта машина была разработана в конце восьмидесятых годов 20 века и в свое время была наиболее желанной во всей серии.

Стоит отметить, что данная модель производилась несколько десятилетий, причем в процессе выпуска она не одни раз дорабатывалась и обновлялась.

Большое распространение ВАЗ 21099 на территории СНГ привело к тому, что у многих ее владельцев часто возникают вопросы, связанные с техническим обслуживанием и ремонтом марки. В данной статье речь пойдет о том, каким образом можно осуществить замену заднего гнилого лонжерона.
