Типы клемм аккумуляторных батарей для автомобилей

Каждому автовладельцу следует иметь основные знания о работе своего транспортного средства, в том числе и об аккумуляторе. Конечно, есть батарея на серьезной машине отличается от той, что устанавливается на электрическом багги https://www.voltbikes.ru/shop/electrokvadro/detskie-elektro-baggi/. Но принцип работы похож, и его надо изучить.

Автомобильная клемма с выключателем массы

Обычно для подключения аккумулятора к бортовой сети используется переключатель масс. Но всё можно сделать гораздо проще. Есть устройство, где выключатель массы находится прямо на аккумуляторной клемме.

Эту клемму можно устанавливать как на минусовый токоотвод аккумулятора, так и на плюсовой. Данное устройство пригодится тем, у кого слабый аккумулятор или автомобиль имеет какую-то утечку тока (и трудно её найти).

Конструктивно клемма состоит из двух латунных частей, которые разделены между собой изолятором. Также есть пластиковый барашек с латунным сердечником. Он и является выключателем массы.

Если закрутить его до конца, то его шляпка упрётся в клемму и замкнёт цепь. Диаметр клеммы – 17 мм.

Вполне возможно, что это устройство избавит вас от покупки, монтажа и подключения отдельного выключателя масс.

Такую клемму можно заказать на Алиэкспресс, стоимость 1 шт. 315 руб. с бесплатной доставкой. Если заказываете 2 штуки – стоимость 500 рублей.

Нужно ли смазывать клеммы аккумулятора?

После очистки токоотводов и клемм их можно и нужно защитить с помощью различных средств. Именно защитить, а не смазывать внутри.

Цветные металлы (а свинец особенно) имеют нехорошее свойство – быстро окисляться и покрываться защитной плёнкой. Смазками нужно пользоваться после того, как аккумулятор надежно подсоединен к бортовой система автомобиля.

Пропускает ли смазка электрический ток? Нет, все современные защитные средства являются диэлектриками и могут только ухудшить проводимость. Их основная задача – защитить свинцовые детали от появления окисла.

Если клеммы подверглись окислению, то уже никакая защитная смазка не поможет. В такой ситуации необходимо только отсоединять аккумулятор, зачищать клеммы до блеска и уже потом, после обратной сборки, покрывать защитным средством.

Современные материалы более качественные, чем 20-30 лет назад. Под капотом автомобиля намного чище и суше, чем раньше, корпуса аккумуляторов герметичные. Да и защитные средства нередко стоят немалых денег.

Если у вас хороший, качественный аккумулятор, ничего не окисляется, то, естественно, ничего смазывать не нужно. Ну а если дешёвый, возможно неисправный или бракованный, с трещинами аккумулятор, который окисляет все подряд (крепления, место где стоит и клеммы), то тогда единственное спасение (не считая покупки нового) нанести смазку на клеммы. Но злоупотреблять этим не рекомендуется.

Применять ли защиту для аккумулятора – дело каждого, но лучше наверно, перестраховаться, чем недо……!

Какие еще бывают?

Нужно отметить, что прогресс не стоит на месте и «тюнеры» (особенно те, кто работает с авто звуком), постоянно ищут новые материалы. Так, сейчас на рынке на ряду с медными, латунные, и даже позолоченные клеммы (многие производители заверяют что позолоченные вообще не окисляются). Однако цена у них намного выше, чем у медных клемм. Бывает такое, что цена может равняться стоимости рядового аккумулятора.


Латунные клеммы

Как видите медные и остальные клеммы имеют место быть! Даже если вы не занимаетесь авто звуком, то установив такой вариант клеммы на свое авто получите лучший запуск и зарядку своего аккумулятора, а соответственно дольше срок эксплуатации.

Похожие новости

  • Система отключения цилиндров двигателя. Вся правда.
  • Check Engine. Что означает и почему горит?
  • Почему турбина гонит масло. В интеркулер (также во впускной колл…

Виды клемм

Существует разные типы клемм автомобильных аккумуляторов. Классифицируются по следующим признам:

1. По полярности батареи

Расположение контактов может сильно различаться. К источнику питания подключаются 2 клеммы для АКБ – отрицательная (-) и положительная (+).

При прямой полярности (Тип «1») «плюсовой» электрод предусмотрен слева, а «минусовой» – справа. Такое расположение контактов часто применяется в автомобилях отечественных производителей. При обратной полярности (Тип «0» и «5») электроды находятся с точностью до наоборот. Этот способ размещения используется в батареях для машин от зарубежных компаний.

Аккумуляторные клеммы могут подключаться по диагонали относительно друг друга (Тип «2»), располагаться только в правой части батареи (Тип «3» и «4»).

2. По схеме установки

Клеммы для подключения аккумулятора могут находиться в разных частях источника питания. Существует 2 основных варианта. В автомобилях из Европы и Азии электротехнические изделия подключаются к выводам на верхней грани корпуса. Это распространённый вариант установки, который также используется в российских машинах.

Обратите внимание, что американская схема расположения предполагает нахождение электродов на боковой поверхности АКБ. Батареи для автомобилей из США не могут устанавливаться в транспортные средства европейского и азиатского производства

Стандартные клеммы на аккумуляторе просто не позволят выполнить подключение.

3. По форме и габаритным размерам выводов

Выводы клемм для разных источников питания могут сильно различаться

На это необходимо обращать внимание перед покупкой аккумулятора, иначе можно столкнуться с неразрешимыми проблемами при подключении батареи

Клемма на АКБ российского изготовления и зарубежного производства имеет вывод конусообразной формы. При этом «плюсовой» контакт больше в диаметре по сравнению с «массой». На некоторых батареях выводы сделаны под болт (для монтажа в грузовиках) или винт (североамериканский стандарт).

По диаметру конусообразные контакты делятся на обычные (19,5 и 17,8 мм) и уменьшенные (12,7 и 11,1 мм) для японских машин. В обоих случаях минусовая клемма должна быть меньше по размерам, чем плюсовая.

Существует 2 варианта решения проблемы из-за несовпадения размера. Можно провести замену выводных контактов или купить аккумуляторные клеммы переходники.

4. По материалу изготовления

Свинцовые. Лучшие аккумуляторные клеммы для  по соотношению цена-эксплуатационные характеристики. Отличаются повышенной механической прочностью. Несмотря на меньшую электропроводность, чем у меди и латуни, многие производители используют этот металл.

Свинец – материал с низкой температурой плавления, что является недостатком металла. Однако свинцовый контакт сыграет роль плавкого предохранителя, который расплавится из-за кратковременного воздействия высоких температур в случае короткого замыкания.

Для улучшения эксплуатационных характеристик и замедления процессов окисления клеммы аккумулятора поставляются с болтами, прошедшими оксидирование и барашками из латуни.

Медные. Более дорогостоящие изделия. Медные аккумуляторные клеммы редко применяют в производстве батарей. Основная проблема — в сложной технологии изготовления. По сравнению с обычными свинцовыми электротехническими изделиями, отливка медных заготовок – трудоёмкий процесс.

Зато медь обладает хорошими физико-химическими характеристиками: отличный проводник электричества. После установки медных клемм упростится зимний запуск мотора, снизится скорость окисления контактов и ускорится зарядка АКБ.

Не стоит путать медные и омеднённые стальные клеммы. Первые качественнее вторых, обладают более высокими потребительскими свойствами. Многие дешёвые клеммы переходники изготавливают из стали и покрывают слоем меди.

Латунные. Отличаются стойкостью к влажности, простотой выполнения монтажно-демонтажных операций. Латунные клеммы АКБ оснащаются гайкой типа «барашек» и болтом, которые очень медленно окисляются. При этом необходимо аккуратно устанавливать электротехнические изделия из латуни. Материал обладает пластичностью, деформируется при слишком сильной затяжке простыми пассатижами.

Бронзовые. Это хорошие клеммы АКБ с высокой механической прочностью. В остальном схожи с латунными электротехническими изделиями.

Основные сведения про АКБ клеммы

Автомобильный аккумулятор накапливает энергию, чтобы потом использовать её для запуска двигателя, работы фар, стеклоочистителей, передачи тока ко всей электроники авто, когда двигатель не работает. В превалирующем большинстве моделей используют свинцово-кислотные батареи. Чтобы правильно выбрать АКБ, материал не имеет такого значения, как другие характеристики. Батареи выбирают также согласно цели применения, способа зарядки, также достаточно важную роль играют возможные дополнительные функции. Естественно, когда выбирают автомобиль, особенного значения подходящему ему аккумулятору не придают, потому как есть более важные и интересные характеристики. При всём разнообразии производителей есть всего несколько критериев при выборе АКБ.

Можно выделить два вида устройства: батареи, которые нужно обслуживать, и те, которые обслуживать не нужно. Дело в том, что в первом случае автовладелец имеет возможность заменить вышедшие из строя детали во время эксплуатации устройства, а вот во втором случае аккумулятор герметичен – его не нужно регулярно осматривать или заливать дополнительную воду. Определяющую роль также играет способ зарядки. Есть заряженные и сухозаряженные аккумуляторы. Разница между ними состоит только в том, что для сухозаряженных необходимо смешивать специальные компоненты в сложных пропорциях, чтобы получить жидкость, заливаемую вовнутрь. Так что, если не хочется заморачиваться со сложностями, выбирайте батареи заряженные. Есть и специальные крышки с системой сепарации. Они защищают электролит от выливания, а воду от излишнего испарения.

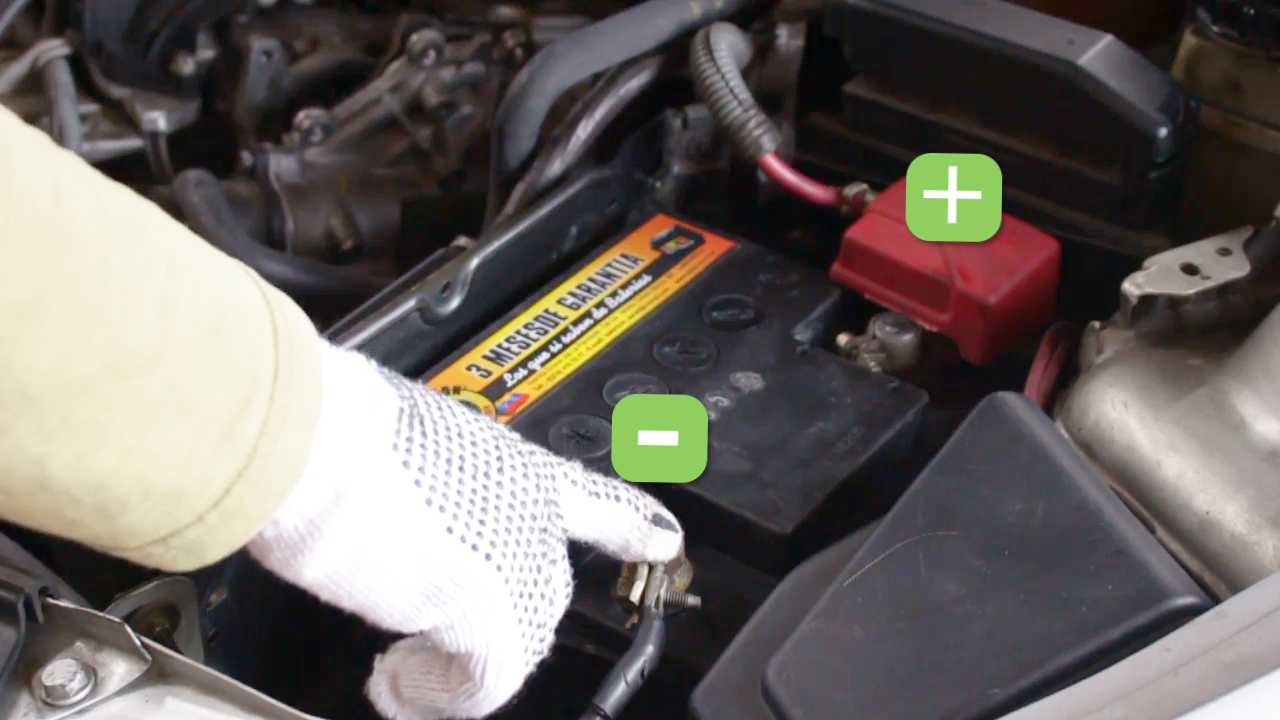

Полярность батареи

Под этим определением раскрывается расположение электродов на источнике питания. Две точки подключения к нагрузке идентифицируются как отрицательная и положительная клеммы. Полюсы аккумуляторных батарей помечаются разной маркировкой и даже имеют отличные друг от друга геометрические параметры.

Один из самых популярных форматов клемм стандарт «А» оснащается отрицательной клеммой диаметра 17.9 мм, а положительный на 2 мм толще. Учитывая довольно высокие нагрузки на бортовую сеть, такие параметры выводов тока являются оправданными.

Если допустить ошибку при выборе батареи, перепутав , это может создать сложности при установке нового аккумулятора на место эксплуатации.

Например, могут не подойти монтажные разъемы по толщине или длина проводов будет недостаточной.

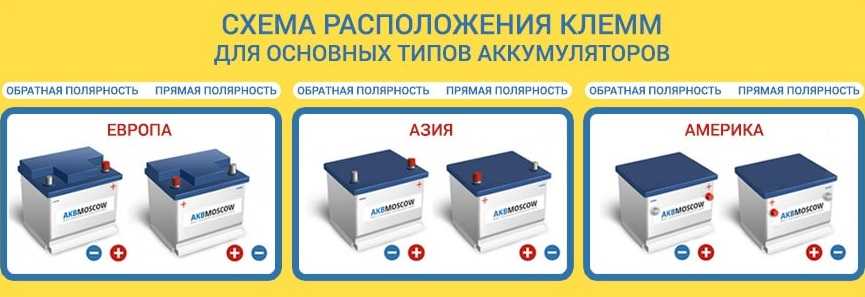

Расположение клемм на аккумуляторе по странам производителям

При попытке эксплуатации неподходящего по параметрам источника питания можно вывести из строя бортовую сеть транспортного средства.

Два вида контактов для авто:

  • прямая полярность. При таком типе подключения «плюсовой» электрод находится с левой стороны АКБ. Этот тип клемм АКБ в основном ставится для оснащения средств передвижения, выходящих с отечественных заводов;
  • при обратной полярности контактная группа размещается в обратном порядке. Электрод с маркировкой «+» находится справа.

Стоит отметить, что производители расходных материалов уделяют внимание злободневным вопросам. Обычно на верхней (лицевой) части АКБ размещается информацию с основными параметрами батареи, в том числе расположением клемм

Если внимательно присмотреться к выступам электродов, можно увидеть на срезе соответствующие знакам «+» и «-» углубления.

Обратная полярность включается не для того чтобы запутать водителей. Таким образом автозаводы предлагают вариативность установки с возможностью эффективного использования подкапотного пространства.

Полярность может меняться в процессе эксплуатации. Это может произойти при «прикуривании» авто.

Благодаря достаточно развернутой схеме включения предохранителей владелец рискует только одним участком. После замены диодного моста можно восстановить работоспособность авто или мототехники.

Какие клеммы выбрать

Учитывая всю изложенную информацию, узнать, какие клеммы для аккумулятора лучше, не составит особого труда. Многое зависит от условий, в которых будет пребывать изделие (какая машина, тип аккумулятора, постоянное напряжение, проходящее через клеммы, или другое), а также от материала, из которого оно изготовлено. Автовладельцы сходятся на том, что самыми универсальными являются свинцовые клеммы – они достаточно тяжёлые, достаточно мягкие, не вступают в химическую реакцию с кислотой, стоят намного дешевле изделий из других металлов. При этом свинец имеет низкую температуру плавления, достаточную, но не самую высокую проводимость электричества.

Иная ситуация с медными и латунными клеммами. Их электропроводимость в разы выше, они тоже достаточно тяжёлые и мягкие, но при этом сильно подвержены коррозии и стоят намного больше свинцовых. Такие проводники подойдут любителям «фаршировать» свою машину различной электроникой или авто из мест с суровыми морозами. Поэтому если тюнинг машины – не главное, можно смело выбирать свинцовые клеммы. Их срок службы намного дольше, они стоят дешевле, а владельцу остаётся только регулярно присматривать за ними и подтягивать, когда отходят контакты.

В любом случае вышеописанные клеммы находятся в обиходе автовладельцев. Каждый выбирает то, что больше всего подходит в данном конкретном случае. Подходите к выбору деталей для своего автомобиля ответственно и разумно.

Каждый автомобилист наверняка задавался вопросом: почему клеммы аккумуляторов изготовлены именно из свинца? Как известно, свинец не имеет должную электрическую проводимость, что заметно сказывается на том, что теряется мощность. Если сравнивать свинец с иными материалами, он гораздо мягче по своей структуре. Если взять пассатижи и попробовать его согнуть, то совсем быстро будет деформирована некоторая область. А по тяжести – он далеко не один из самых легких.

На самом деле, тут никакого секрета нет. Вся причина состоит в том, что у свинца есть свойства, которые отлично подходят для применения его в автомобильном аккумуляторе.

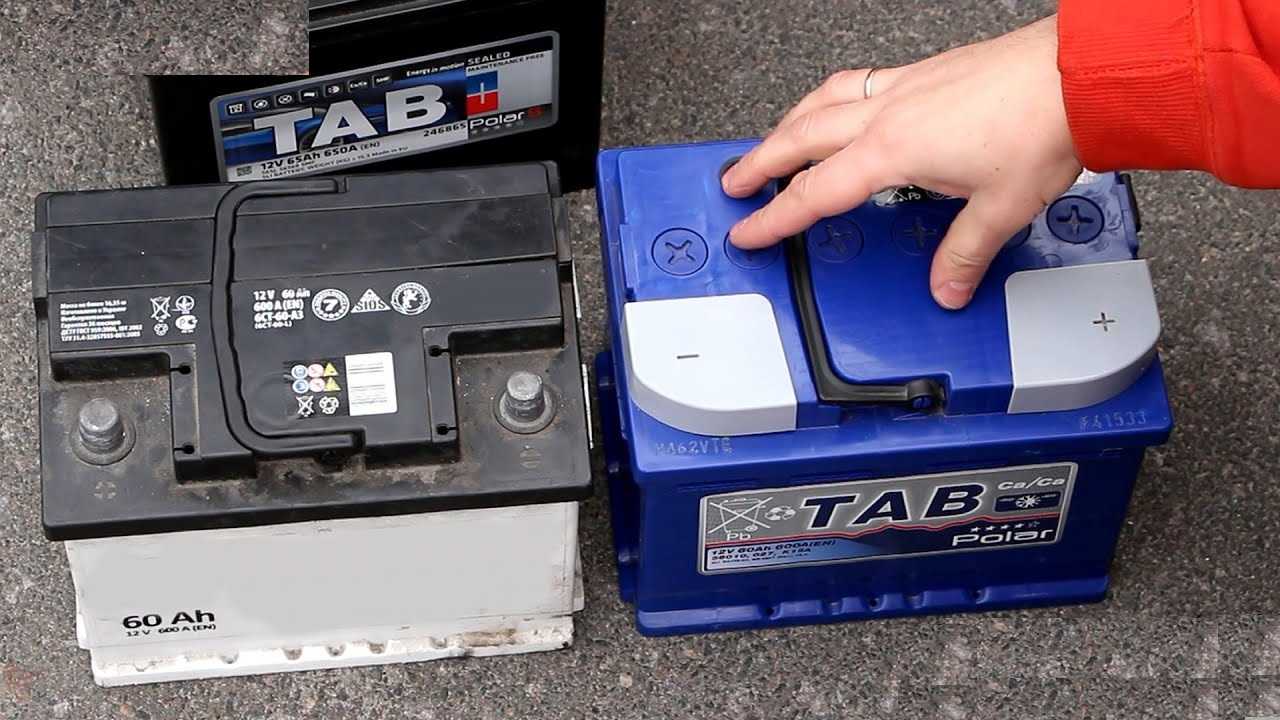

Тест бюджетных аккумуляторов на 60 Ач: Аком, Dominator, Forse, Gigawatt и TAB

Свинец не может повредиться от кислоты, которая в аккумуляторе содержится в большом количестве. Иные же металлы сразу начинают вступать в химическую реакцию с кислотой, после чего появляется коррозия, и они моментально портятся.

Это и есть главная причина того, почему не применяют, к примеру, медь: она имеет в несколько раз большую электропроводность.

Более того, по своей стоимости свинец гораздо дешевле той же меди.

Но самая важная особенность в клеммах, изготовленных из свинцового материала, состоит в его низкой температуре плавления, которая составляет 300 градусов по Цельсию.

Может показаться, что это недостаток, а не достоинство. Однако в некоторых случаях, при коротких замыканиях, клемма из свинцового материала быстрее всех примет расплавленное состояние и разорвет всю электрическую цепь. Другими словами, свинцовые клеммы выполняют работу не только крепления проводов и в некотором роде «проводника», но также и предохранителя.

Что будет, когда короткое замыкание будет длиться весьма долгое время? Кислота, находящаяся внутри автомобильного аккумулятора начнет закипать, а это может привести к неблагоприятным последствиям. В некоторых случаях это может закончиться даже взрывом.

Изготавливают аккумуляторные клеммы не только из свинца, но также из иных материалов. Однако самыми популярными и надежными являются именно те, которые выполнены из свинца. Если вам предлагают на рынке клемму, которая выполнена не из свинца, обязательно стоит уточнить, может ли такая клемма сравниться со свинцовой по характеристикам и свойствам.

Внимание стоит обращать не только на стоимость изделия. Высокая цена далеко не всегда гарантирует отличное качество

Также стоит заострить свое внимание на прочности материала и температуре его плавления.

Габаритные размеры

Аккумуляторы, в зависимости от характеристик, производителя и модели, могут различаться по длине

,ширине ивысоте , даже оставаясь при этом в рамках одного стандарта.

И каким бы второстепенным параметром ни казались размеры аккумулятора, на них нужно обратить самое пристальное внимание. Если длина и ширина батареи превысят размеры посадочной площадки под капотом или в багажнике автомобиля — это плохо, поскольку в таком случае аккумулятор нельзя будет закрепить штатным способом, однако функционировать автомобиль при этом будет

А вот если аккумулятор не влезет по высоте — это ОЧЕНЬ плохо. Капот может просто не закрыться, но если голый металл капота коснется сразу обеих клемм — хороший ПЫЩЬ вам обеспечен, а бюджет устранения последствий может быть различным.

Рекомендация №8:

Перед покупкой нового аккумулятора узнайте точно, какие размеры подходят для вашего авто. Причём измерить нужно не старый аккумулятор, а именно длину и ширину посадочной площадки под него и высоту от площадки до капота. Да, лучше лишний раз сходить в гараж или на парковку с рулеткой, чем возвращаться в магазин и сдавать не подошедший по размерам аккум.

Тип клемм автомобильного аккумулятора: маленькая деталь большого значения

Думаю, не ошибусь, если скажу, что даже начинающий автомобилист понимает важность такого прибора, как аккумулятор. Если двигатель называют «сердцем» автомобиля, то электропроводку можно смело назвать его «нервной системой»

А для нормальной работы «нервной системы» очень важно её бесперебойное питание, которое и обеспечивает АКБ. Именно за «контакт» батареи с проводкой и отвечают такие важные элементы автомобильного аккумулятора, как клеммы.

Поскольку АКБ не только обеспечивает питание автомобиля электрической энергией, но и отвечает за её накопление и сохранение, то на автомобильные аккумуляторные клеммы возлагается ещё одна немаловажная «миссия» – обеспечить нормальное взаимодействие аккумулятора и генератора, который эту энергию вырабатывает. И если, казалось бы, такая «мелкая» деталь, как клеммы, в неисправном состоянии, например, окислилась или раскрошилась, то не только батарея, но и весь автомобиль могут работать плохо, а то и не работать вовсе.

Как и подавляющее большинство деталей машины, аккумуляторные клеммы бывают разных типов. О них, а также об их достоинствах и недостатках мы и поговорим.

Виды корпусов АКБ

Технология, обеспечивающая эффективное накопление и выдачу электрического заряда, базируется на активных химических процессах. Производители выпускают новые модификации батарей, устанавливают разные типы аккумуляторных клемм.

В любом случае корпус источника питания должен обеспечивать устойчивость к агрессивным средам изнутри. Снаружи защитный кожух испытывает механические нагрузки, вибрацию и другие воздействия.

В практике эксплуатации аккумуляторных батарей, особенно за пределами установленного срока службы, можно нередко наблюдать разрыв корпуса. Это происходит при неконтролируемом газообразовании.

привязаны к монтажным стандартам. В настоящее время в магазинах встречаются три типоразмера, имеющих заданные длину и ширину основания. При этом высота изделий зависит от емкости самой АКБ и наличия свободного места в подкапотном пространстве.

Виды корпусов АКБ:

  • европейский. Существует две основных модификации. Первая – 278-518 х 175-240 х 175-242 мм. Вторая имеет размеры 175-242 х 175 х 175-190. Для дополнительной защиты контактной группы выступающие части клемм находятся на одном уровне с верхней частью корпуса;
  • американский стандарт. Используется только для рынка штатов. Ввиду предпочтений американцев к последние имеют увеличенные размеры (как для грузовых);
  • азиатский форм-фактор. Габариты батареи 306 х 173 х 225 мм. Они более компактны и не менее эффективны в работе.

В случае, если обилие параметров мешает выбору, можно воспользоваться рекомендациями производителя. Для любой марки авто предлагается несколько вариантов.
