Устройство механизма вращения клапана

Механизм вращения клапана состоит из: неподвижного корпуса 2 в наклонных канавках которого расположены пять шариков 3 с возвратными пружинами 10, дисковой пружины 9 и опорной шайбы 4 с замочным кольцом 5. Механизм устанавливается в рас­точке, сделанной в головке цилиндров под опорной шайбой 4 кла­панной пружины 6, закрепляемой на стержне 1 с помощью сухари­ков 8 и тарелки 7. При закрытом клапане давление на дисковую пружину 9 сравнительно невелико, и она выгнута наружным краем вверх, а внутренним краем опирается в заплечик корпуса 2. Шари­ки 3 отжаты пружинами 10 в исходное положение.

В момент открытия клапана давление клапанной пружины на опор­ную шайбу 4 возрастает; под действием этого давления дисковая пружина 9, выпрямляясь, передает давление на шарики 3 и вызы­вает их перемещение в конечное положение. Вместе с шариками перемещаются дисковая пружина с опорной шайбой, клапанная пружина и клапан. Когда клапан закрывается, давление на дисковую пружину 9 уменьшается, и она, выгибаясь, вновь касается своим внутренним краем заплечиков корпуса 2, освобож­дая тем самым шарики 3. Шарики под действием возвратных пру­жин перемещаются в исходное положение. Таким образом, при каждом открытии клапана происходит его поворот на некоторый угол. (При номинальном скоростном режиме клапаны совершают 20—40 об/мин.)

Поршень выполняет ряд важных функций:

  • обеспечивает передачу механических усилий на шатун;
  • отвечает за герметизацию камеры сгорания топлива;
  • обеспечивает своевременный отвод избытка тепла из камеры сгорания

Работа поршня проходит в сложных и во многом опасных условиях – при повышенных температурных режимах и усиленных нагрузках, поэтому особенно важно, чтобы поршни для двигателей отличались эффективностью, надежностью и износостойкостью. Именно поэтому для их производства используются легкие, но сверхпрочные материалы – термостойкие алюминиевые или стальные сплавы

Поршни изготавливаются двумя методами – литьем или штамповкой.

Что же представляет из себя этот симпатичный горшок

Как выглядит поршень? Сложная деталь. Это подтверждает такой факт – очень мало автомобилестроителей сами изготавливают поршни, поручая это специализированным производителям.

А еще – это главное звено в процессе превращения химической энергии топлива в тепловую, а затем в механическую.

Поршень, я бы сказал, это красивая деталь цилиндрической формы, она выполняет умопомрачительные возвратно-поступательные движения в цилиндре, принимает на себя высокие температуры и изменения давления газа, превращая все это в механическую работу.

То есть, вот какою работу выполняет поршень:

  • принимает на себя давление газов из камеры сгорания и передает это давление на коленчатый вал двигателя;
  • обеспечивает жесткий процесс микровзрывов в цилиндре, при этом герметично изолируя надпоршневую полость от подпоршневого пространства, предохраняя от попадания газов в кратер, а смазочного масла в камеру сгорания.

Конструкция поршня

Некоторые под поршнем подразумевают совокупность деталей, которые закреплены на коленвалу. На самом деле это элемент с цилиндрической формой, который воспринимает на себя механическую нагрузку при микровзрыве смеси топлива и воздуха в конце такта сжатия.

В устройство поршня входит:

  • днище;
  • канавки для уплотнительных колец;
  • юбка.

К шатуну поршень крепится при помощи стального пальца. У каждого элемента есть своя функция.

Днище

Эта часть детали воспринимает на себя механическую и тепловую нагрузку. Она является нижней границей рабочей камеры, в которой происходят все перечисленные выше такты. Днище не всегда ровное. Его форма зависит от модели мотора, в котором устанавливается.

Уплотняющая часть

В этой части установлены маслосъемные и компрессионные кольца. Они обеспечивают максимальную герметичность между цилиндром блока цилиндров, благодаря чему со временем изнашиваются не основные элементы мотора, а именно сменные кольца.

Самая распространенная модификация – на три уплотнительных кольца: два компрессионных и одно маслосъемное. Последнее регулирует смазку стенок цилиндра. Совокупность днища и уплотняющей части нередко автомеханиками называется головкой поршня.

Юбка

Эта часть детали обеспечивает стабильно вертикальное положение. Стенки юбки направляют поршень и не дают ему переворачиваться, из-за чего механическая нагрузка не распределялась бы равномерно по стенкам цилиндра.

Пошаговая схема функционирования

Работа ДВС основывается на энергии расширяющихся газов. Они являются результатом сгорания ТВС внутри механизма. Это физический процесс принуждает поршень к движению в цилиндре. Топливом в этом случае могут служить:

  • Жидкости (бензин, ДТ);
  • Газы;
  • Монооксид углерода как результат сжигания твердого топлива .

Работа двигателя — это непрерывный замкнутый цикл, состоящий из определенного количества тактов. Наиболее распространены ДВС двух видов, различающихся количеством тактов:

  1. Двухтактные, производящие сжатие и рабочий ход;
  2. Четырехтактные – характеризуются четырьмя одинаковыми по продолжительности этапами: впуск, сжатие, рабочий ход, и завершающий – выпуск, это свидетельствует о четырехкратном изменении положения основного рабочего элемента.

Начало такта определяется расположением поршня непосредственно в цилиндре:

  • Верхняя мертвая точка (далее ВМТ);
  • Нижняя мертвая точка (далее НМТ).

Изучая алгоритм работы четырехтактного образца можно досконально понять принцип работы двигателя автомобиля

Принцип работы двигателя автомобиля

Впуск происходит путем прохождения из верхней мёртвой точки через всю полость цилиндра рабочего поршня с одновременным втягиванием ТВС. Основываясь на конструкционных особенностях, смешивание входящих газов может происходить:

  • В коллекторе впускной системы, это актуально, если двигатель бензиновый с распределенным или центральным впрыском;
  • В камере сгорания, если речь идет о дизельном двигателе, а также двигателе, работающем на бензине, но с непосредственным впрыском.

Первый такт

проходит с открытыми клапанами впуска газораспределительного механизма. Количество клапанов впуска и выпуска, время их пребывания в открытом положении, их размер и состояние износа являются факторами, влияющими на мощность двигателя. Поршень на начальном этапе сжатия размещён в НМТ. Впоследствии он начинает перемещаться вверх и сжимать накопившуюся ТВС до размеров, определенных камерой сгорания. Камера сгорания – это свободное пространство в цилиндре, остающееся между его верхом и поршнем в верхней мертвой точке.

Второй такт

предполагает закрытие всех клапанов двигателя. Плотность их прилегания напрямую влияет на качество сжатия ТВС и ее последующее возгорание. Также на качество сжатия ТВС оказывает большое влияние уровень износа комплектующих двигателя. Она выражается в размерах пространства между поршнем и цилиндром, в плотности прилегания клапанов. Уровень компрессии двигателя является главным фактором, оказывающим влияние на его мощность. Он измеряется специальным прибором компрессометром.

Рабочий ход

начинается когда к процессу подключаетсясистема зажигания , генерирующая искру. Поршень при этом находится в максимальной верхней позиции. Смесь взрывается, выделяются газы, создающие повышенное давление, и поршень приводится в движение. Кривошипно-шатунного механизм в свою очередь активирует вращение коленвала, обеспечивающего движение автомобиль. Все клапаны систем в это время находятся в закрытом положении.

Выпускной такт

является завершающим в рассматриваемом цикле. Все выпускные клапаны находятся в открытом положении, давая возможность двигателю «выдохнуть» продукты горения. Поршень возвращается в исходную точку и готов к началу нового цикла. Это движение способствует выведению в выпускную систему, а затем в окружающую среду, отработанных газов.

Схема работы двигателя внутреннего сгорания

, как уже говорилось выше, основана на цикличности. Рассмотрев детально,как работает поршневой двигатель , можно резюмировать, что КПД такого механизма не более 60%. Обусловлен такой процент тем, что в отдельно взятый момент рабочий такт выполняется лишь в одном цилиндре.

Не вся энергия, полученная в это время, направлена на движение автомобиля. Часть её расходуется на поддержание в движении маховика, который по инерции обеспечивает работу автомобиля во время трех других тактов.

Некоторое количество тепловой энергии невольно тратится на нагревание корпуса и отработанных газов. Вот почему мощность двигателя автомобиля определяется количеством цилиндров, и как следствие, так называемым объемом двигателя, рассчитанным по определенной формуле как суммарный объем всех рабочих цилиндров.

Поршень

По́ршень

— деталь цилиндрической формы, совершающая возвратно-поступательное движение внутри цилиндра и служащая для превращения изменения давления газа, пара или жидкости в механическую работу, или наоборот — возвратно-поступательного движения в изменение давления. В поршневом механизме, в отличие от плунжерного , уплотнение располагается на цилиндрической поверхности поршня, обычно в виде одного или нескольких поршневых колец.

Что скажут металурги

Так как деталь работает в невыносимых условиях, то к металлам, для его изготовления, предъявляются достаточно жесткие требования:

  • для уменьшения инерционных нагрузок у материала должен бить малый удельный вес при достаточной прочности;
  • малый коэффициент температурного расширения;
  • сохранение физических свойств (прочность) при повышенных температурах;
  • значительная теплопроводность и теплоёмкость;
  • минимальный коэффициент трения в паре с материалом стенки цилиндра;
  • значительная сопротивляемость износу;
  • отсутствие усталостного разрушения материала под воздействием нагрузок;
  • низкая цена, общедоступность и легкость механической и других видов обработки в процессе производства.

Понятно, что металла, полностью соответствующего перечисленным требованиям, просто не существует.

Поэтому для массовых автомобильных двигателей поршни изготавливаются в основном из двух материалов – чугуна и сплавов алюминия, а если быть точным, то из силуминовых сплавов, содержащих алюминий и кремний.

Чугунный вариант

У чугуна много плюсов, он твёрд, хорошо переносит повышенные температуры, отличается оптимальной сопротивляемостью к износу, имеет низкий коэффициент трения (пара чугун – чугун). И коэффициент температурного расширения у него ниже чем у алюминиевого поршня.

Но есть и недостатки: низкая теплопроводность, из-за чего температура днища у чугунного поршня больше чем у алюминиевого аналога.

Но основной недостаток чугуна ‒ значительная плотность, а значит вес. Для увеличения мощности и эффективности двигателя конструкторы обычно повышают обороты, но тяжелые чугунные поршни не позволяют это делать по причине высоких инерционных нагрузок.

Поэтому для современных автомобильных двигателей, как бензиновых, так и дизельных, отливают алюминиевые поршни.

Алюминиевый вариант

Алюминий имеет значительно меньший вес нежели чугун, но так как он мягче, толщину стенок поршня приходится увеличивать, в результате вес поршня становится легче всего лишь на 30 – 40 процентов по отношению к чугунному.

Коме того у алюминия повышенный температурный коэффициент расширения, поэтому в тело детали приходится вплавлять термостабилизирующие пластины из стали, и делать увеличенные зазоры.

У алюминия довольно малый коэффициент трения (пара: алюминий – чугун), что хорошо для работы алюминиевых поршней в двигателях с чугунным блоком цилиндров или чугунными гильзами.

А чтобы уменьшить трение в паре алюминий – алюминий, проводится железнение поверхности юбки. Таким образом отказ от чугунных гильз намного снижает вес блока цилиндров.

В кремнеалюминиевые сплавы, из которых делают поршни основной массы автомобильных двигателей, для улучшения показателей добавляют медь, никель и другие металлы.

Поршни серийных автомобилей производятся методом литья, а на форсированных двигателях применяют изделия, изготовленные методом горячей штамповки. Это улучшает структуру материала ‒ увеличивается прочность и устойчивость к износу. Правда, в штампованный вариант невозможно вмонтировать стальные терморегулирующие пластины.

Вот пожалуй и всё. Вами получен необходимый минимум знаний, как выглядит поршень, его конструкции и условиях работы.

Осталось поделится этой информацией с друзьями в соц.сетях, пригласить их на рюмочку чая и в домашней, непринужденной обстановке пригласить их пополнить ряды читателей нашего блога.

А еще вам будет интересно знать про Шатун и Коленчатый вал. Дерзайте, жмите на ссылку!

До новых встреч, друзья!

Установка поршней с шатунами в цилиндры

Для установки поршней с шатунами блок цилиндров повернуть цилиндрами вверх. Поочередно, один за другим, взять поршень с шатуном в сборе. Тщательно про­тереть салфеткой постели под вкладыши в нижней головке шатуна, отвернуть гайки is снять крышку шатуна и прокладки, уста­новленные между шатуном и крышкой. На­деть на шатунные болты латунные или мед­ные наконечники, предохраняющие зеркало цилиндров от повреждений при установке шатуна с поршнем.

Проверить и продуть отверстие в нижней головке шатуна, служащее для разбрызги­вания смазки на стенки цилиндров н на ку­лачки распределительного вала, вставить вкладыши в шатун и в крышку, проверить совпадение масляных каналов. Протереть салфеткой верхние вкладыши шатуна и пор­шень, установить на поршень кольца и пра­вильно расположить стыки колец на поршне. Протереть салфеткой ци­линдр блока и шатунную шейку вала.

Смазать чистым маслом для двигателя поверхности шатунного вкладыша, поршня, поршневых колец и цилиндров.

Надеть на поршни со стороны юбки при­способление К-1288 (рис. 1)

и установить в цилиндр поршень вместе с шатуном (рис. 2). Метка Перед на днище поршня должна быть направлена в сторону перед­ней части двигателя.

Поршневые кольца в приспособлении должны свободно сжиматься. Продвигая поршень по цилиндру деревянной оправкой (рис. 3), довести подшипник шатуна до шейки коленчатого вала. Смазать маслом шатунную шейку вала и подтянуть нижнюю головку шатуна к ша­тунной шейке. Снять предохранительные на­конечники с шатунных болтов, поставить на место прокладки и нижнюю крышку шатуна, закрепив ее. Боковая сторона шатунных крышек с выбитым порядковым номером шатуна должна быть направлена в сторону клапанной камеры блока. Убедиться, что диаметральные зазоры в шатунных подшип­никах подобраны нормально.

Проверить суммарный зазор между тор­цами шатунных подшипников и торцами коленчатого вала при помощи щупа. Зазор должен быть 0,075—0,260 мм.

Установку поршней с шатунами в сборе целесообразно производить в следующей последовательности цилиндров 1-й и 6-й; 2-й и 5-й; 3-й и 4-й.

Окончательно затянуть гайки шатунных болтов и проверить их затяжку динамомет­рическим ключом. Момент затяжки гаек должен быть в пределах 6,5—8,0 кГм. За­вертывая гайки, надо подвести их прорези под шплинтовку. Доводить гайки до совпа­дения ближайшей прорези с отверстием под шплинт надо только в сторону увели­чения затяжки.

Проверить затяжку коренных и шатун­ных подшипников путем провертывания ко­ленчатого вала; момент провертывания вала должен быть не более 10 кГм. Закончив проверку затяжки шатунных подшипников, надо зашплинтовать гайки шатунных бол­тов.

Источник

Пошаговая схема функционирования

Работа ДВС основывается на энергии расширяющихся газов. Они являются результатом сгорания ТВС внутри механизма. Это физический процесс принуждает поршень к движению в цилиндре. Топливом в этом случае могут служить:

  • Жидкости (бензин, ДТ);
  • Газы;
  • Монооксид углерода как результат сжигания твердого топлива.

Работа двигателя — это непрерывный замкнутый цикл, состоящий из определенного количества тактов. Наиболее распространены ДВС двух видов, различающихся количеством тактов:

  1. Двухтактные, производящие сжатие и рабочий ход;
  2. Четырехтактные – характеризуются четырьмя одинаковыми по продолжительности этапами: впуск, сжатие, рабочий ход, и завершающий – выпуск, это свидетельствует о четырехкратном изменении положения основного рабочего элемента.

Начало такта определяется расположением поршня непосредственно в цилиндре:

  • Верхняя мертвая точка (далее ВМТ);
  • Нижняя мертвая точка (далее НМТ).

Изучая алгоритм работы четырехтактного образца можно досконально понять принцип работы двигателя автомобиля.

Впуск происходит путем прохождения из верхней мёртвой точки через всю полость цилиндра рабочего поршня с одновременным втягиванием ТВС. Основываясь на конструкционных особенностях, смешивание входящих газов может происходить:

  • В коллекторе впускной системы, это актуально, если двигатель бензиновый с распределенным или центральным впрыском;
  • В камере сгорания, если речь идет о дизельном двигателе, а также двигателе, работающем на бензине, но с непосредственным впрыском.

Первый такт проходит с открытыми клапанами впуска газораспределительного механизма. Количество клапанов впуска и выпуска, время их пребывания в открытом положении, их размер и состояние износа являются факторами, влияющими на мощность двигателя. Поршень на начальном этапе сжатия размещён в НМТ. Впоследствии он начинает перемещаться вверх и сжимать накопившуюся ТВС до размеров, определенных камерой сгорания. Камера сгорания – это свободное пространство в цилиндре, остающееся между его верхом и поршнем в верхней мертвой точке.

Второй такт предполагает закрытие всех клапанов двигателя. Плотность их прилегания напрямую влияет на качество сжатия ТВС и ее последующее возгорание. Также на качество сжатия ТВС оказывает большое влияние уровень износа комплектующих двигателя. Она выражается в размерах пространства между поршнем и цилиндром, в плотности прилегания клапанов. Уровень компрессии двигателя является главным фактором, оказывающим влияние на его мощность. Он измеряется специальным прибором компрессометром.

Рабочий ход начинается когда к процессу подключается система зажигания, генерирующая искру. Поршень при этом находится в максимальной верхней позиции. Смесь взрывается, выделяются газы, создающие повышенное давление, и поршень приводится в движение. Кривошипно-шатунного механизм в свою очередь активирует вращение коленвала, обеспечивающего движение автомобиль. Все клапаны систем в это время находятся в закрытом положении.

Выпускной такт является завершающим в рассматриваемом цикле. Все выпускные клапаны находятся в открытом положении, давая возможность двигателю «выдохнуть» продукты горения. Поршень возвращается в исходную точку и готов к началу нового цикла. Это движение способствует выведению в выпускную систему, а затем в окружающую среду, отработанных газов.

Схема работы двигателя внутреннего сгорания, как уже говорилось выше, основана на цикличности. Рассмотрев детально, как работает поршневой двигатель, можно резюмировать, что КПД такого механизма не более 60%! Обусловлен такой процент тем, что в отдельно взятый момент рабочий такт выполняется лишь в одном цилиндре.

Не вся энергия, полученная в это время, направлена на движение автомобиля. Часть её расходуется на поддержание в движении маховика, который по инерции обеспечивает работу автомобиля во время трех других тактов.

Некоторое количество тепловой энергии невольно тратится на нагревание корпуса и отработанных газов. Вот почему мощность двигателя автомобиля определяется количеством цилиндров, и как следствие, так называемым объемом двигателя, рассчитанным по определенной формуле как суммарный объем всех рабочих цилиндров.

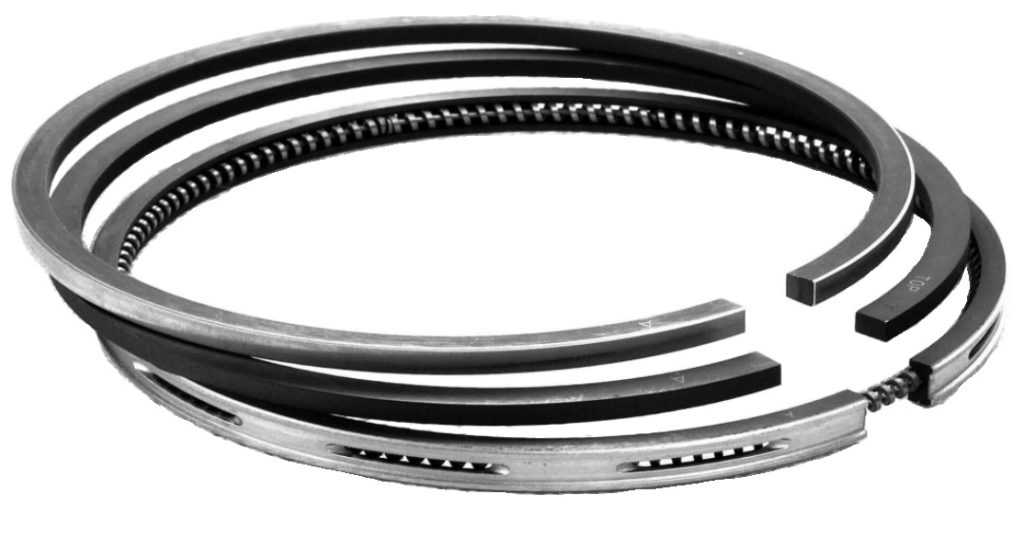

Кольца

На поршни данные элементы устанавливаются всегда. Их главная задача – обеспечить плотное соединение между поршнем и стенками камеры сгорания двигателя. Кольца изготавливаются из особых марок чугуна. Стоит отметить, что данные элементы являются основным источником трения в силовой установке. Потери могут достигать до 25 процентов от всех механических нагрузок в ДВС.

Расположение колец и их число может быть разным. Но в 90 процентах случаев используется такая схема: два компрессионных и одно маслосъемное кольцо. Первые служат для исключения прорыва газов из камеры в картер мотора при воспламенении смеси и рабочем такте двигателя. Первое компрессионное кольцо имеет трапециевидную форму. Второе – коническую с небольшим подрезом. В маслосъемных же имеется пружинный расширитель и дренажные отверстия.

Отметим, что на дизельных двигателях устанавливается металлическая вставка, что способствует реализации максимальной степени сжатия.

И если компрессионное кольцо служит, чтобы препятствовать прорыву газов, то маслосъемное обеспечивает удаление масла с поверхности стенок цилиндров ДВС. Это исключает попадание смазки в камеру сгорания. Но на автомобилях с большим пробегом кольца не обеспечивают такого уплотнения, и часть смазки просачивается в камеру. Как результат – повышение расхода масла и характерный сизый дым из выхлопной трубы.

Что входит в поршневую группу двигателя

В нее входят поршень с поршневыми кольцами, поршневой палец и шатун. Поршень 9 (рис. 8) воспринимает усилия от расширяющихся газов и через шатун 5 передает их коленчатому валу. Поршни отливают из алюминиевого сплава.

Верхняя часть поршня — головка — имеет днище. На головке поршня проточены три кольцевые канавки для двух компрессионных колец 10 и одного маслосъемного. От канавки масло-съемного кольца к внутренней полости идут две щелевидные прорези, по которым излишнее масло, снимаемое маслосъемным кольцом с цилиндра, сбрасывается в картер двигателя.

Рис. 8. Шатунно-поршневая группа:

а — поршень с шатуном, б — установка поршневых колец; 1 — крышка шатуна, 2 — шатунные вкладыши, 3 — гайка, 4—болт, 5 — шатун, 6 — втулка верхней головки шатуна, 7 — стопорное кольцо, 8 — поршневой палец, 9 — поршень, 10 — компрессионные кольца, 11 — кольцевые диски маслосъемного кольца, 12— осевой расширитель, 13 — радиальный расширитель; А —выступы

Наружная поверхность поршня луженая. Юбка поршня в поперечном сечении овальная, а по высоте имеет коническую форму: в верхней части диаметр меньше, чем в нижней. В бобышках поршня сделаны отверстия Для прохода масла к поршневому пальцу. Отверстие под поршневой палец смещено от оси симметрии на 1,5. 2 мм в правую сторону двигателя. Для правильной установки поршня в цилиндр около отверстия под поршневой палец есть метка П или стрелка (на рис. не показано), которая должна быть обращена в сторону передней части двигателя.

По наружному диаметру поршни подразделяются, как правило, на пять классов с разницей 0,01 мм, а по диаметру отверстия под поршневой палец — на три-четыре категории с разницей 0,004 мм. Такая разбивка поршней на классы и категории помогает во время сборки двигателей при подборе поршней по соответствующим классам гильз цилиндров и поршневых пальцев по категориям поршней. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) клеймятся на днище поршня.

Для создания уплотнения между стенками цилиндра и движущимся поршнем предусмотрены поршневые кольца.

Компрессионные кольца 10 изготовляют из специального чугуна. Верхнее компрессионное кольцо для увеличения износостойкости покрывается по наружному диаметру слоем хрома, нижнее — для улучшения приработки — слоем олова. Для более плотного прилегания колец к стенкам цилиндра и канавкам поршня на некоторых компрессионных кольцах делают фаски или выточки на наружной или внутренней поверхности.

Маслосъемные кольца изготовляют стальными в виде комплектов, состоящих из четырех элементов (двух дисков 11, радиального 13 и осевого 12 расширителей), или чугунными — с прорезями для снимаемого со стенок цилиндра масла.

Поршневые пальцы 8 — стальные, пустотелые. Наружная поверхность их подвергается закалке. В продольном направлении пальцы фиксируются в поршне стопорными кольцами 7 из упругой проволоки, размещенными в канавках бобышек поршней. Рабочая поверхность пальцев тщательно шлифуется и полируется.

Шатун 5 — стальной, кованый. Стержень шатуна двутаврового сечения. Нижняя головка шатуна разъемная, в ней устанавливаются вкладыши 2 шатунного подшипника. Шатун обрабатывается вместе с крышкой 1, и поэтому она невзаимозаменяема с крышками других шатунов.

Чтобы при сборке не перепутать крышки шатунов, на каждом шатуне и соответствующей ему крышке (сбоку) ставят клеймо — номер этого цилиндра, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться с одной стороны. Там, где нижняя головка шатуна переходит в стержень, предусмотрено отверстие, по которому проходит масло, смазывающее стенки цилиндра.

Базовые части двигателя

Чтобы хорошо понимать устройство двигателя автомобиля, важно разбираться, что из себя представляет блок, цилиндр, поршень, поршневые кольца и шатун. Металлическую основу мотора, остов называют блоком

Это корпусная деталь. Именно к блоку крепятся механизмы и отдельные части мотора и его систем

Металлическую основу мотора, остов называют блоком. Это корпусная деталь. Именно к блоку крепятся механизмы и отдельные части мотора и его систем.

Иногда можно встретиться с термином «блок», иногда – с терминами «блок двигателя», «блок цилиндров». Всё это одно и тоже. Блок двигателя берёт на себя серьёзные нагрузки. Поэтому контроль качества при его изготовлении должен быть предельно высок

Огромное внимание уделяется как материалу, так и уровню точности изготовления детали. Для производства используются высокоточные станки

Раньше блоки изготавливали из перлитного чугуна с легирующими добавками. Популярность чугуна при изготовлении блоков легко объяснима тем, что материал износостоек, стабилен по своим свойствам, малочувствителен к перегреву, адаптивен к ремонту. Сейчас некоторые производители также выпускают блоки из алюминиевого, магниевого сплава. В этом случае есть выигрыш, связанный с весом мотора. Это очень актуально для блоков моторов спорткаров.

Цилиндр

Рядом с понятием «блок» стоит понятие «цилиндр». Под цилиндром подразумевается цилиндрическое отверстие, высверленное в блоке. То есть это рабочая камера объёмного вытеснения.

Уплотнение верхней стороны цилиндра обеспечивает головка. Именно в ней находятся:

  • Клапаны. Обеспечивают (в процессе открытия-закрытия) поступление в цилиндр воздуха, топливовоздушной смеси. Также среди функций клапанов обеспечивают очистку камеры сгорания цилиндра от отработавших (выхлопных) газов. Закрытие клапанов и удержание их в таком состоянии обеспечивают клапанные пружины.
  • Распредвалы (элементы привода клапанов). От них зависит то, как открываются клапаны, сколько времени они находятся в открытом состоянии
  • Механизмы привода клапанов. Функция идентична. И, как видно, из названия – это привод клапанов. Но сами механизмы могут быть разными. Всё зависит от мотора: например, бензиновый, дизельный.

Цилиндр играет роль направляющего для поршня.

Поршень, поршневые кольца и шатун

Цилиндрическая деталь или совокупность деталей, которая преобразует энергию горения топливо в механическую энергию, называется поршнем.

В проточках на боковой поверхности поршня вставлены поршневые кольца. Благодаря им между поршнем и стенкой цилиндра создаётся уплотнение. Задача поршневых колец заключается в создании барьера для перетекания из камеры сгорания в картер коленчатого вала газов.

Среди задач поршня:

  • Оказание силового воздействия на шатун.
  • Отвод тепла от камеры сгорания.
  • Герметизация камеры сгорания.

Подвижное соединение между поршнем и коленчатым валом обеспечивает шатун. Именно шатун передаёт силу движущегося поршня к вращающемуся коленчатому валу.

Коленчатый вал

Коленчатый вал – это важная составляющая кривошипно-шатунного механизма. Кривошип коленчатого вала создает возвратно-поступательное движение поршня через шатун (подвижный элемент), то есть возвратно-поступательное движение поршня превращается в крутящий момент. Физически коленвал расположен в нижней части двигателя. Снизу коленвал прикрыт картером – самой внушительной неподвижной и полой частью двигателя, закреплённой на блоке сбоку. Визуально картер напоминает поддон.

Поршень двс

Поршень одна из важных деталей двигателя внутреннего сгорания благодаря которой передается энергия на шатун. В этой статье поговорим про устройство поршня узнаем его назначения и рассмотрим его фото.

Поршень двc на первый взгляд имеет простую конструкцию. Тем не менее не все так просто инженеры постоянно работают над облегчением поршня и увеличением его прочности. Другими словами стараются найти золотую середину. Найти золотую середину бывает не просто, так как поршень постоянно эксплуатируется в экстремальных условиях при высоких температурах и повышенных инерционных нагрузках. Под действием энергии топливно-воздушной смеси поршень отправляется в НМТ ( нижнюю мертвую точку). Поршень в свою очередь передает энергию на коленвал через шатун с которым поршень связан через поршневой палец.

Основные функции поршня двс:

1) Отвод излишков тепла.

2) Благодаря поршню камера сгорания становится герметичной.

3) Передача энергии на коленвал через шатун.

Если сказать кратко задача поршня передать энергию газов на коленвал чтобы последний преобразовал ее в механическую энергию.

Устройство

В последнее время поршень двс изготавливают из алюминия так как этот материал лёгкий и прочный.

Поршни бывают литые и кованные. Литые поршни изготавливаются литьём под давлением. Кованные поршни изготавливают методом штамповки из алюминиевого сплава с небольшим добавлением кремния 15%. Что увеличивает их прочность и износостойкость.

Обсудим основные детали поршня, более подробно устройство поршня можно рассмотреть на схеме.

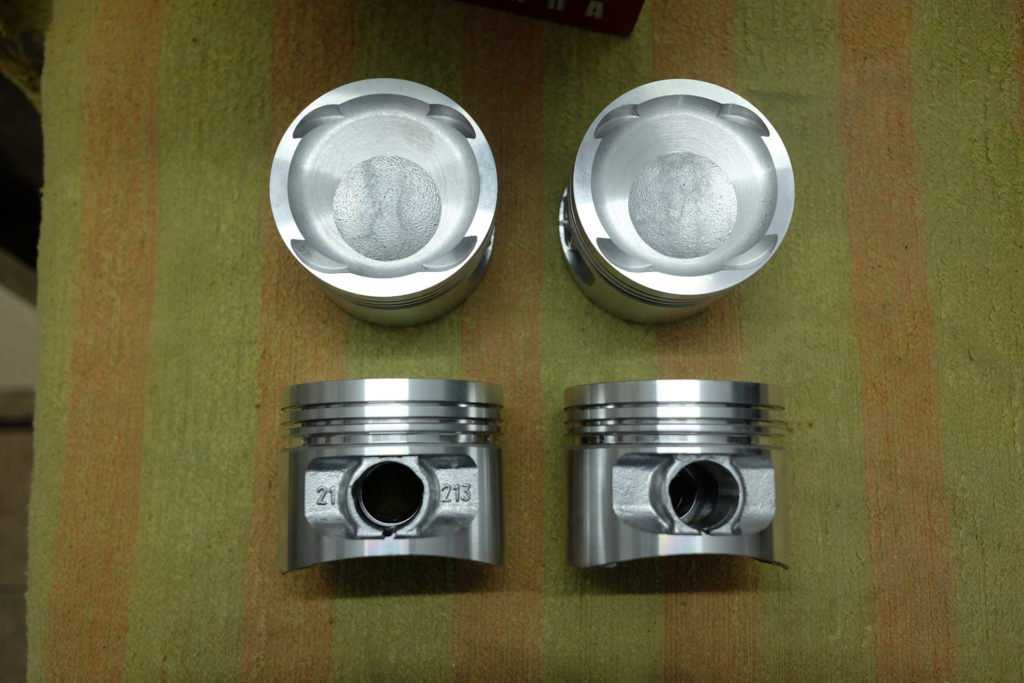

Днище

Днище поршня может иметь 5 разных видов поверхностей у каждого типа свои преимущества и недостатки.

Плоское. Такой тип поверхности используется довольно часто. Недостаток поршня такого типа, в том что при обрыве ремня поршни гнут клапана.

Вогнутое. Обеспечивает более эффективную работу камеры сгорания. Тем не менее способствует большему образованию отложений при сгорании топлива.

OLYMPUS DIGITAL CAMERA

Выпуклое. Улучшает производительность поршня, но при этом понижает эффективность сгорания топлива.

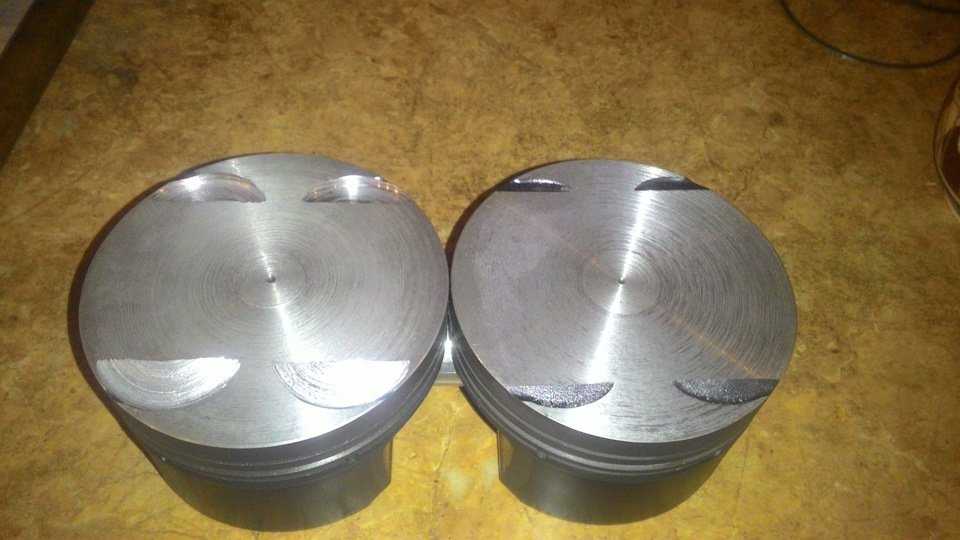

С циковками. Предотвращают столкновение поршней с клапанами за счёт специальных углублений называемых циковками. Из-за канавок может быть небольшая потеря мощности.

С лужей.Такой тип поршней также оснащен канавками только большего размера. Цель таких поршней понизить степень сжатия. Например они отлично подходят для турбокомпрессора.

Компрессионные кольца

Обычно в двc устанавливается 2 компрессионных кольца и одно маслосъемное. Поршневые кольца изготавливаются из высокопрочного чугуна. Расстояние от днища поршня до первого кольца носит огневой пояс. Функция поршневых колец состоит в том, чтобы поршень плотно прилегал к цилиндру. Для уменьшения трения используется моторное масло.

Одно из важных предназначений поршневых колец заключается в препятствии попадания газов из камеры сгорания в картер. Благодаря добавлению хрома, молибдена, никеля или вольфрама прочность и термостойкость поршневых колец значительно повышается. При износе поршневых колец ресурс поршня понижается.

Маслосъемное кольцо

Маслосъемные кольца служат для того чтобы отводить излишки масла. Маслосъемные кольца обладают дренажными отверстиями.

Юбка

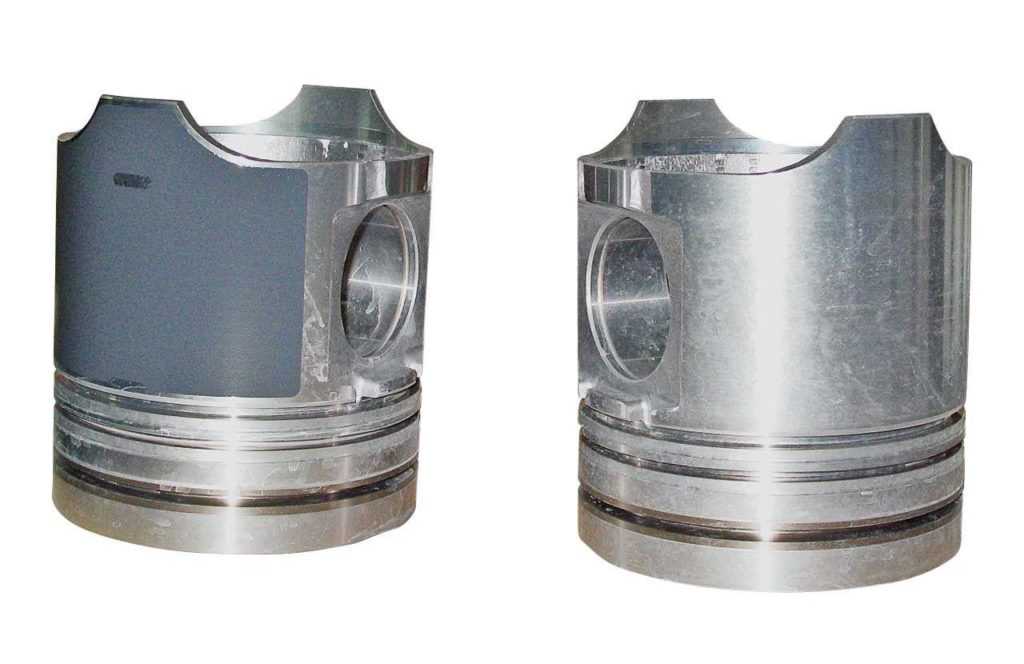

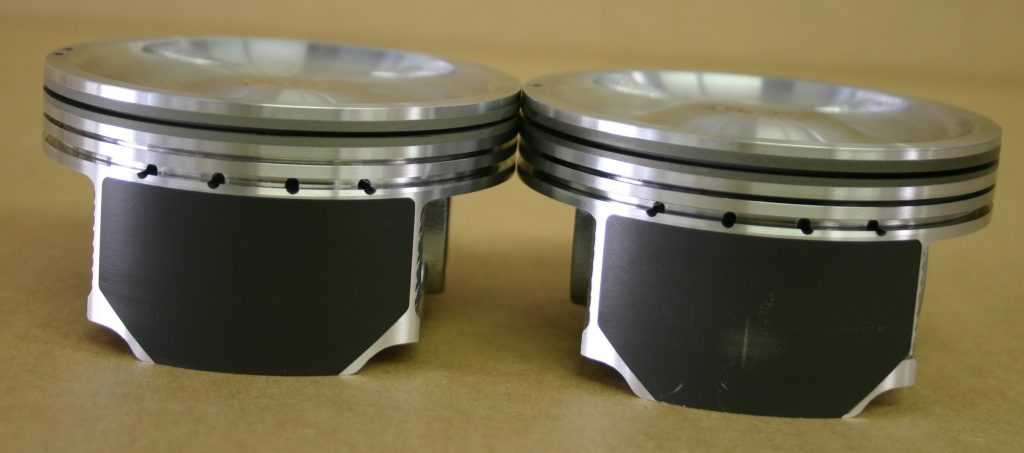

Юбка поршня и есть его тело служит направляющей. Благодаря специальным добавкам в сплав юбка поршня обладает высокой стойкостью к расширению.

Поршневой палец

Поршневой палец соединяет поршень с шатуном. Благодаря стопорному кольцу достигается их прочное соединение.

Ответы на частые вопросы

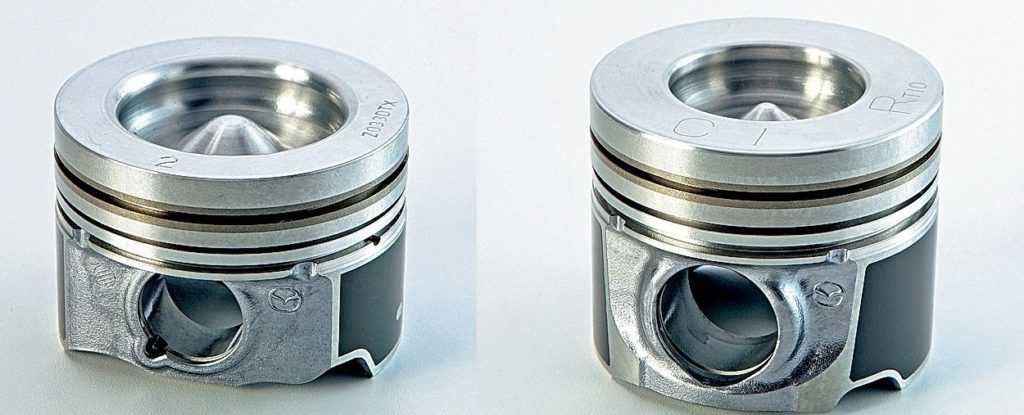

Для чего в днище поршня дизельного двигателя делают выемку ?

Выемка в поршнях дизельного двигателя называется вихревой камерой( камерой сгорания). Топливо перемешиваясь с воздухом в вихревой камере сгорает более эффективно и быстро.

Температура поршня двс ?

Кратковременно при работе двс поршень может нагреться до 2000 градусов и более. В целом температура поршня при работе может достигать 200 градусов.

Как продлить срок службы поршней ?

Для того чтобы продлить срок службы поршней двс необходимо во время менять масло. Лучше даже немного раньше срока как советуют многие водители.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
FAQ по авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
