Чистка лямбда-зонда своими руками

Как продлить срок службы лямбда-зондов и когда его менять

Зная, на что влияет лямбда-зонд, довольно просто определить неисправность этого элемента. Например, если вы заметили, что:

• на холостых оборотах или на малом газу мотор неустойчиво работает или вовсе глохнет;
• расход топлива значительно увеличился;
• динамические характеристики авто резко ухудшились;
• после выключения двигателя появилось своеобразное потрескивание в области катализатора, сопровождающееся неприятным запахом сероводорода (или как говорится в простонародье «тухлых яиц»);

то, скорее всего, пришло время менять ЛЗ и продлить «жизнь» этому элементу не получится. Однако, если все системы работают исправно то увеличить срок службы датчика можно если:

• Использовать только качественный бензин, рекомендованный для вашего автомобиля.
• Выбирать проверенные жидкости с присадками, сопровождающиеся сертификатами соответствия.
• Никогда не использовать герметики для фиксации датчиков (особенно это касается силиконовых составов).
• Не запускать двигатель многократно за короткий отрезок времени.
• При проверке работоспособности цилиндров, не отключать свечи зажигания.
• Не перегревать выхлопную систему машины (кислородные датчики способны выдерживать только до 950 градусов).
• Не использовать для обработки наконечников датчиков химически активные составы.
• Следить, чтобы место соединения датчика и трубы оставалось герметичным.

Придерживаясь этим советам, вы сможете дольше эксплуатировать ЛЗ на своем автомобиле.

Способы проверки кислородного датчика

Проверка проводится при заведенном двигателе. Есть несколько способов, как проверить датчик кислорода:

• С помощью мультиметра (тестера). Нужно мерить напряжение и сопротивление. Щупы присоединяются к контактам в штекере, происходит измерение в разных режимах работы ДВС. Если «лямбда» полностью исправна, на оборотах ХХ напряжение будет колебаться в пределах 0.1-0.9 вольт. Недостатком такого метода является невозможность измерить скорость, с которой меняется напряжение.
• Осциллографом. Проверка позволяет увидеть скорость, с которой изменяется напряжение. Она не должна быть больше 0.2-0.3 секунды. Если хотя бы один из двух описанных параметров сильно выходит за допустимые пределы, то компонент необходимо почистить или заменить.
• Считывание ошибок бортовой системы. Если на приборной панели появился значок «Check Engine», это может говорить о выходе лямбда зонда из строя. Чтобы точно определить, что неисправно, нужно провести компьютерную диагностику (считать ошибку из ЭБУ). Определенные коды говорят именно об этой неполадке, они указаны в таблице.

Что такое лямбда-зонд, для чего он нужен и почему так важно, что был он исправен?

Лямбда-зонт (его также часто называют кислородный датчик) – это специальный датчик-контроллер, который измеряет (оценивает) оставшийся в несгоревшей топливной смеси (выхлопных газах) автомобиля объем кислорода, сравнивает его с номинальными значениями и посылает полученные в результате этого сравнения данные в блок управления (БУ) топливной системой. Блок управления, в свою очередь, в целях оптимизации состава горючей смеси увеличивает или уменьшает объем подаваемого в камеру сгорания топлива, влияя тем самым на содержание вредных веществ в выхлопных газах, динамику авто, устойчивость работы силовой установки и прочие характеристики.

Отсюда очевидно – если датчик кислорода неисправен, то есть посылает в БУ неверную информацию, то и подача топлива/кислорода будет производиться с ошибками. Как следствие, машина начнет много «есть», плохо разгоняться, нестабильно работать и сильно загрязнять окружающую среду (больше, чем это позволяют делать принятые нормы экологичности). Не допустить же такую ситуацию можно лишь с помощью своевременной замены вышедшего из строя датчика либо его очистки в случаях, когда она допустима, – сам датчик, его основа не повреждены, а неправильную работу провоцируют скопившиеся на нем загрязнения (свинцовые отложения и сажа).

Назначение и принцип работы лямбда зонда

Лямбда зонд, установленный на выхлопной трубе

Жесткие экологические требования для автомобилей заставляют производителей применять каталитические нейтрализаторы, уменьшающие токсичность выхлопа. Но его эффективной работы невозможно добиться без контроля состава воздушно-топливной смеси. Такой контроль осуществляет датчик кислорода, он же λ-зонд, работа которого основана на использовании обратной связи устройства и топливной системы с дискретной или электронной системой впрыска.

Измерение количества лишнего воздуха производится определением остаточного кислорода в выхлопном газе. Для этого лямбда-зонд ставят перед катализатором выпускного коллектора. Сигнал датчика обрабатывает блок управления и оптимизирует воздушно-топливную смесь, более точно дозируя подачу форсунками топлива. На некоторых моделях авто устанавливается второй прибор после катализатора, что делает приготовление смеси еще более точным.

Лямбда-зонд работает как гальванический элемент с твердым электродом, выполненным в виде керамики из двуокиси циркония, легированной окисью иттрия, на котором нанесено платиновое напыление, выполняющее роль электродов. Один из них фиксирует показания атмосферного воздуха, а второй – выхлопного газа. Эффективная работа прибора возможна при достижении температуры более 300оС, когда циркониевый электролит приобретает проводимость. Выходное напряжение появляется от разницы количества кислорода в атмосфере и выхлопном газе.

Устройство датчика кислорода (лямбда зонда)

Существует два вида λ-зонда – широкополосный и двухточечный. Первый тип обладает более высокой информативностью, позволяющей более точно настроить работу двигателя. Устройство изготавливают из материалов, выдерживающих повышенные температуры. Принцип работы всех типов датчика одинаков, и заключается в следующем:

1. Двухточечный измеряет уровень кислорода в выхлопе двигателя и атмосфере при помощи электродов, на которых в зависимости от уровня кислорода меняется разность потенциалов. Сигнал снимается блоком управления двигателя, после чего автоматически корректируется подача топлива в цилиндры форсунками.
2. Широкополосный состоит их закачивающего и двухточечного элемента. На его электродах поддерживается постоянное напряжение 450 мВ корректировкой силы тока закачивания. Уменьшение содержания кислорода в выхлопе приводит к повышению напряжения на электродах. Блок управления после получения сигнала создает необходимый ток на закачивающем элементе для закачки или откачки воздуха, чтобы привести к нормативному напряжению. Так, при чрезмерно обогащенной топливно-воздушной смеси БУ посылает команду закачать дополнительную порцию воздуха, а при обедненной смеси воздействует на систему впрыска.

А если неисправен лямбда-зонд — Автоцентр.ua

Лямбда-зонд – один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создавать проблемы. Как их избежать?

Назначение

Греческая лямбда в автомобилестроении обозначает коэффициент избытка воздуха в топливовоздушной смеси. Отсюда и пошло название датчика, который измеряет этот коэффициент, а точнее – остаточный кислород (О2) в отработавших газах (другое название – датчик кислорода). Назначение датчика – предоставить ЭБУ двигателя информацию, позволяющую определить характер сгорания топлива. Это необходимо для создания нормальных условий работы каталитического нейтрализатора отработавших газов. Дело в том, что «окно» эффективной работы катализатора очень узкое, когда в цилиндрах сгорает 14,6–14,8 части воздуха и 1 часть топлива (при сгорании такой смеси лямбда = 1±0,01). Обеспечить такое точное регулирование состава топливо-воздушной смеси возможно только с помощью систем питания с электронным впрыском топлива. Лямбда-зонд в этих системах выполняет функцию контролера в выпускном тракте.

Лямбда-зонд: причины и симптомы поломок

Нарушения в работе или даже отказ лямбда-зонда может произойти из-за:

Сильно сокращают срок службы лямбда-зонда плохое состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенная топливо-воздушная смесь.

При неисправном лямбда-зонде содержание СО в выхлопе возрастает с 0,1–0,3% до 3–7%. Уменьшить его значение в большинстве старых моторов без замены датчика сложно, т. к. запаса хода регулятора качества смеси потенциометра может не хватить. В автомобилях с двумя лямбда-зондами в случае отказа второго датчика добиться нормальной работы двигателя без серьезного вмешательства в электронику невозможно.

Лямбда-зонд: лечение неисправности

Технологии ремонта неисправных лямбда-зондов не существует – в случае поломки они подлежат замене. Однако наши «дяди Васи» все-таки разработали методику восстановления этих датчиков, но эффективна она не во всех случаях. Чаще всего он перестает работать из-за отложений нагара на чувствительном элементе под защитным колпачком. Если налет удалить, работоспособность «лямбды» восстанавливается. Очистить чувствительный элемент датчика можно, промыв его в ортофосфорной кислоте, которая за 10–20 минут разъедает загрязнения, не уничтожая электроды с редкоземельными металлами. Эффективнее чистить лямбда-зонд после снятия защитного колпачка на токарном станке и мойки с использованием тонкой кисточки. Но делать это целесообразно, если есть возможность закрепить колпачок с помощью аргоновой сварки. После промывки датчик следует ополоснуть водой и просушить. Если мойка не помогает, значит, «лямбду» нужно менять. Стоимость мойки значительно меньше, чем стоимость нового лямбда-зонда (от 300 грн.). Можно заменить неподогреваемый датчик на подогреваемый (но не наоборот!). При несовместимости разъемов недостающую электроцепь подогрева проложите самостоятельно, а вместо разъема используйте универсальные автомобильные контакты.

Лямбда-зонд: диагностика

Специалисты Bosch рекомендуют проверять лямбда-зонд и систему регулирования топливной смеси каждые 30 тыс. км пробега.

Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после его разогрева до температуры 300–400°С. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения. Поэтому сигнал лямбда-зонда проверяется при включенном и прогретом двигателе. Для измерения лучше подходит осциллограф, чем мультиметр, поскольку с его помощью наиболее точно оценивается форма и частота сигнала.

Затем измеряется сопротивление нагревателя датчика (при отсоединенном штекере), составляющее при комнатной температуре от 2 до 14 Ом (согласно требованиям производителя). Далее проверяется напряжение, подведенное к нагревателю: при включенном зажигании и подсоединенном разъеме зонда оно должно составлять не менее 10,5 В. Если это значение ниже, необходимо тщательно проверить напряжение батареи, кабели и соединения.

Лямбда-зонд: тонкости монтажа

Юрий Дацык Фото Bosch, GM

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

www.autocentre.ua

Как отремонтировать лямбда зонд?

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

• отключить аккумуляторную батарею;
• отсоединить клемму от датчика и вытащить его.

Иногда сделать это сложно. Деталь сильно пригорает, вытащить её удаётся, только повредив. Но пробовать нужно: залейте резьбу уксусом или керосином и оставьте на несколько часов.

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30-40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

Есть необычный способ ремонта, но для нужно иметь 2 одинаковых датчика. Если причины неисправности каждого из них разные, можно попытаться собрать один из двух. Так, например, один может быть неисправен из-за обрыва сигнального провода, а второй из-за поломки нагревательного элемента. Прозвоните мультиметром каждый, чтобы выявить тот, который с обрывом. Аккуратно распилите оба. На фото видно, что на одном из них обломан нагревательный элемент. Кроме того, повреждена керамическая оболочка.

Крупным планом:

Аккуратно извлекаем нагреватель:

Пилим следующий, на котором обрыв сигнального провода

Нам нужно очень осторожно, чтобы не сломать, извлечь его нагреватель. На фото целый и ломаный:

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

Теперь нужно запаять корпус с помощью ювелирной горелки медно-фосфорным припоем. Он выдерживает нагрев до 700 градусов, не течет.

Ставим на автомобиль и проверяем.

Внешние признаки и причины

Если система подогрева лямбда-зонда или само устройство в автомобиле не работает, симптомы неисправного состояния будут следующими:

1. Силовой агрегат стал работать менее стабильно. Обороты могут самопроизвольно увеличиваться и падать. Мотор часто глохнет, особенно на светофорах.
2. Снизилось качество горючей смеси, которая подкачивается воздухом в систему цилиндров. Если исправность датчика была нарушена, это станет причиной перерасхода горючего.
3. Подача горючего стала неэффективной, топливо попадает в камеры сгорания бесконтрольно. Это может привести к появлению неполадок в работе агрегата, а также электронной системы авто.
4. Со временем может проявляться прерывистость работы мотора при функционировании на холостых оборотах. На максимальных — эффективность работы ДВС также будет менее низкой.
5. Появились неполадки в функционировании электронных систем. Из-за необходимости ремонта датчика отдельные отсеки силового агрегата будут работать нестабильно. Это связано с тем, что импульсные сигналы о неисправности подаются с задержкой.
6. Во время движения транспортное средство стало дергаться. Особенно когда машина идет в гору.
7. При функционировании двигателя на любых оборотах могут появляться хлопки.
8. Двигатель стал с замедлением реагировать на нажатие педали газа. Ускорение происходит, но не сразу.

Одним из важных симптомов является загорание индикатора Чек Энджин либо лампочки выхода из строя кислородного контроллера на приборном щитке авто.

Причины, по которым работоспособность датчика кислорода будет нарушена, могут возникать не сразу, поэтому выход из строя детали происходит в несколько этапов:

1. На первом кислородный датчик начинает функционировать нестабильно. Периодически сигнал с устройства пропадает, информация подается в обширном диапазоне. Это приводит к ухудшению качества горючей смеси, а также нестабильной работе оборотов. На начальном этапе происходит подергивание машины при движении, проявляются нехарактерные для работы ДВС хлопки, на приборке может загореться индикатор неисправности.
2. На следующем этапе лямбда-зонд перестает функционировать на холодном моторе, пока агрегат не прогреется. Симптомы неполадок будут аналогичными, только проявляются с большей силой. Может снизиться мощность мотора машины, появится отклик при нажатии на педаль газа. В итоге это может привести к перегреву ДВС.
3. На третьем этапе кислородный датчик обычно полностью выходит из строя. Мощность силового агрегата еще больше падает, это явно проявляется при езде на высокой скорости. Из глушителя появляется неприятный и резкий запах.

Причины, с которыми может быть связана поломка датчика кислорода:

1. Произошла разгерметизация корпуса устройства. Из-за этого внутрь стали попадать отработавшие газы и воздух.
2. Перегрев контроллера. Причина может быть связана с неполадками в работе системы зажигания либо неправильно выполненным тюнингом силового агрегата.
3. Длительное воздействие внешних факторов. Эту причину можно отнести к естественному износу, поскольку любой датчик кислорода со временем выходит из строя.
4. Рабочая поверхность датчика кислорода покрыта продуктами сгорания, которые блокируют его работу. Это обычно связано с регулярным использованием низкокачественного горючего.
5. Произошло нарушение в работе электропитания либо повреждена проводка, ведущая к центральному блоку управления.
6. Механическое повреждение устройства. В результате сильного удара по корпусу могут разрушиться внутренние элементы контроллера. Такое часто проявляется при регулярной езде по бездорожью.

Чем грозит вмешательство

Монтаж обманок для ЛЗ не предусмотрен производителями автомобилей. Обманывать систему контроля автомобилистам приходится, рискуя корректной работой самых разных систем автомобиля.

Если при монтаже будут допущены ошибки, могут возникнуть проблемы:

1. Если компьютер авто перестанет регулировать процесс впрыска, возможны неполадки в работе мотора.
2. При неправильной пайке схемы возможно повреждение электропроводки.
3. Во время монтажа обманок иногда повреждаются датчики. Причем автовладелец даже не подозревает об этом, поскольку в системе уже стоит обманка.
4. Монтаж обманки, как и перепрошивка, может привести к сбою в работе компьютера.

Если в сферу ваших интересов не входит «общение» с токарным станком или паяльником, обманку любого типа можно приобрести в автомагазине. С их установкой не возникнет проблем даже у начинающих автомобилистов.

Что такое лямбда-зонд

Лямбда-зонд – это датчик наличия свободного молекулярного кислорода (O2) в выхлопных газах. Если быть более точным, датчик оценивает не наличие, а отсутствие кислорода в выхлопах. Устанавливается в выпускном тракте. В зависимости от экологического стандарта, которому соответствует автомобиль, в системе выпуска может быть установлено от 1 до 4 датчиков.

Принцип работы основан на генерации электродвижущей силы (напряжения) на выводах зонда под действием высокой температуры. После прогрева раскаленными выхлопами до 300-350 °C между двумя электродами датчика появляется напряжение, приблизительно равное 0,9 вольта. Один из электродов зонда изготовлен из диоксида цинка (ZnO2). К этому электроду и подводятся выхлопные газы. При контакте диоксида цинка с молекулярным кислородом происходит блокировка генерации электродвижущей силы. Напряжение на выводах проседает до 0,1 вольта.

Лямбда зонд контролирует кислород в выхлопной системе

Сигнал с датчика кислорода уходит в электронный блок управления двигателем (ЭБУ). В зависимости от назначения (системный или контрольный), зонд выполняет одну из двух практических функций. В режиме реального времени на основании показаний с системного датчика ЭБУ корректирует топливно-воздушную смесь, стремясь сделать ее максимально приближенной к стехиометрическому соотношению. Контрольный зонд служит для оценки работоспособности каталитического нейтрализатора.

Необходимость очистки

В выхлопных газах, помимо углеводородов, воды и кислорода, присутствуют и другие химические соединения. Некоторые из них негативно сказываются на работоспособности датчика. В частности, это продукты сгорания кремниевых соединений (обильно содержатся в силиконовых герметиках), смолянистые вещества и свинец. Все эти вещества способны залепить цинковый электрод и блокировать доступ выхлопов к датчику. Сам зонд теоретически остается работоспособным, но из-за недостаточного или полностью блокированного доступа газов он посылает некорректный сигнал в ЭБУ. Блок довольно быстро замечает это и сигнализирует ошибкой на приборной панели.

Здесь важный момент: перед тем, как восстановить датчик кислорода одним из нижеперечисленных способов, необходимо разобраться, в чем суть проблемы. Бытовая чистка лямбда-зонда своими руками поможет только в том случае, если датчик именно засорился. В этой процедуре не будет смысла, если с зондом случилась одна из других распространенных неисправностей:

• нарушился контакт проводки;
• перегорел нагреватель или произошел обрыв нагревательной цепи;
• физически деградировала цинковая пластина.

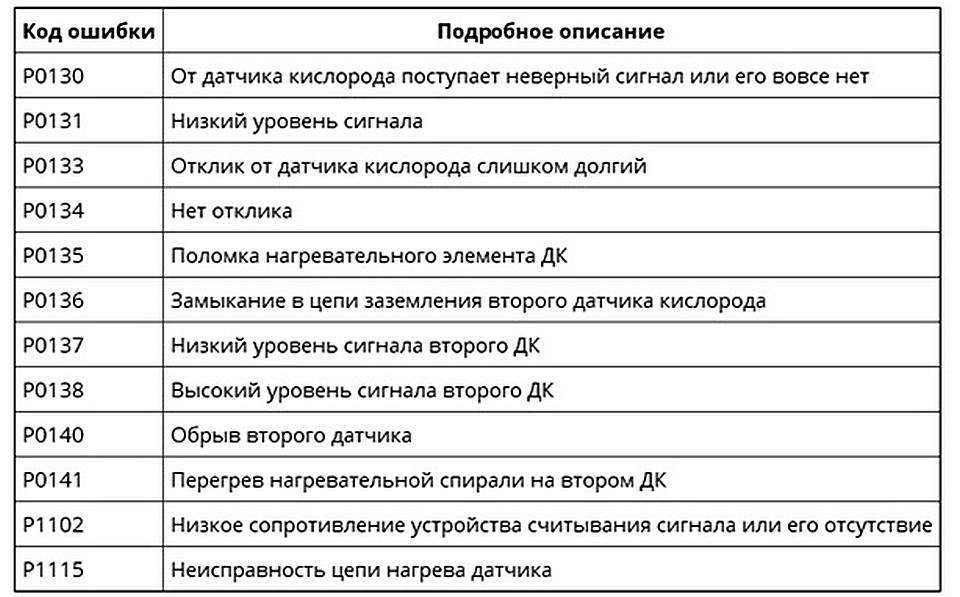

Поэтому сначала нужно узнать, какую именно ошибку выдает электронный блок управления. Если ошибка расшифровывается как обрыв проводки или неэффективная работа катализатора, очистка с большой долей вероятности не поможет. Если же ЭБУ сигнализирует о некорректном сигнале с датчика – можно пробовать чистить.

Чистка ортофосфорной кислотой

Как почистить лямбда-зонд в домашних условиях: инструкция.

Первым делом этот лямбда-зонд нужно найти. Сделать это можно под капотом своего автомобиля перед катализатором. А в современных автомобилях таких датчиков ставится два – до и после катализатора, поэтому рассмотреть их проще всего с ямы.

Найдя в своей машине лямбда-зотд (-ы), демонтируйте его (их) с помощью ключа подходящего размера.

Затем переходите к очистке.

Способ №1 – чистка ортофосфорной кислотой.

Данный метод можно было бы назвать одним из самых простых и быстрых, если бы ни необходимость к полному/частичному доступу к керамико-платиновому основанию устройства, спрятанному за защитным металлическим колпачком, снять который не так-то и просто, учитывая невозможность работы ножовкой по металлу, так как она может повредить рабочую основу. Что же делать? – Использовать для данных целей токарный станок: с его помощью у самого основания лямбда-зонда резцом срежьте защитный колпачок возле резьбы.

Если такого станка у вас нет, можете попробовать воспользоваться напильником. Убрать с его помощью защитный колпачок у вас, конечно, не получится, а вот проделать окошки (5-миллиметровые отверстия) в нем – легко.

Итак, когда доступ к рабочему стержню лямбда-зонда обеспечен, можете переходить непосредственно к процедуре его очистке.

Для этого возьмите не менее 100 мл ортофосфорной кислоты (ее аналога: преобразователя ржавчины, флюса/кислоты для пайки и пр.), налейте ее в небольшую стеклянную емкость (рюмку, баночку, стакан и т.д.), а затем опустите туда сердечник засорившейся детали.

ВАЖНО: все устройство в ортофосфорную кислоту опускать нельзя!

Выждете 15-20 минут, промойте основание детали чистой водой, оставьте до полного высыхания. Если нужно, повторите процедуру, пока черно-коричневый сердечник вновь не приобретет металлический оттенок.

Если ни со второй, ни с третьей попытки очистить лямбда-зонд вам таким способом не удалось, попробуйте усилить воздействие агрессивной жидкости с помощью кисточки: постоянно смачивая и омазывая основание, вы очень скоро заметите, как загрязнения начнут сходить, возвращая детали первоначальный блеск.

К слову, если работы будут производиться на лямбда-зонде со снятым защитным колпачком, то вместо кисточки можно использовать что-то более крупное, например, старую зубную щетку.

В конце очищающих работ кислородный датчик опять же рекомендуется тщательно промыть чистой водой и хорошенько высушить.

Если снимался колпачок, то перед установкой детали его возвращают на место с помощью аргоной сварки.

При применении данного метода нужно помнить:

• ортофосфорная кислота (и ее аналоги в том числе) – опасное химическое вещество, поэтому работать с ними необходимо, соблюдая все правила безопасности и исключая ее попадание в глаза и внутрь организма;
• если лямбда-зонд сильно засорен, то названных 15-20 минут для его полной очистки может не хватить, поэтому в особо запущенных случаях время воздействия кислоты на сердечник следует увеличить до 1-3 часов, а иногда и целой ночи (не менее 8 часов);
• для проверки эффективности такого ремонта, как правило, требуется некоторое время, только оно даст возможность водителю оценить «поведение» авто и замерить расход топлива, исключение – загоревшаяся на панели приборов ошибка Check Engine, она бесспорный признак того, что реанимировать засорившийся лямбда-зонд вам не удалось;
• если в вашем автомобиле защитный колпачок кислородного датчика имеет двойную оболочку (два слоя), скорее всего, пропилить его напильником у вас не получится, поэтому единственный вариант очистки сердечника такого лямбда-зонда – замачивание его в кислоте вместе защитным элементом.
