Промывка форсунок инжектора своими руками: как и когда это делать

Промывка жидкостью

В автосервисах предоставляется и услуга промывки при помощи жидкости. Она выполняется без снятия инжектора. Последовательность действий специалиста обычно выглядит следующим образом:

Необходимо найти разъем бензонасоса.
Далее нужно отсоединить насос и отыскать шланги прямой и обратной подачи. Они также отсоединяются.
Шланги на автомобиле и стенде соединяются.
В бачок аппарата заливается промывочная жидкость.
Оборудование присоединяется к аккумулятору с соблюдением полярности и включается.
Давление регулируется до показателя в три бар.
Автомобиль заводится на холостых оборотах.
Во время промывки следует следить за тем, чтобы уровень давления не падал.
Иногда нужно добавлять обороты.
Также пару раз следует заглушить мотор, чтобы жидкость лучше воздействовала на загрязнения.
После окончания процесса действия проводятся в обратном порядке.

Одним словом, вопрос, как почистить инжектор, имеет сразу несколько ответов. Можно заняться этим самостоятельно, собрав собственное оборудование. А можно отправиться в автосервис, чтобы воспользоваться услугами профессионала.

Использование моющей жидкости

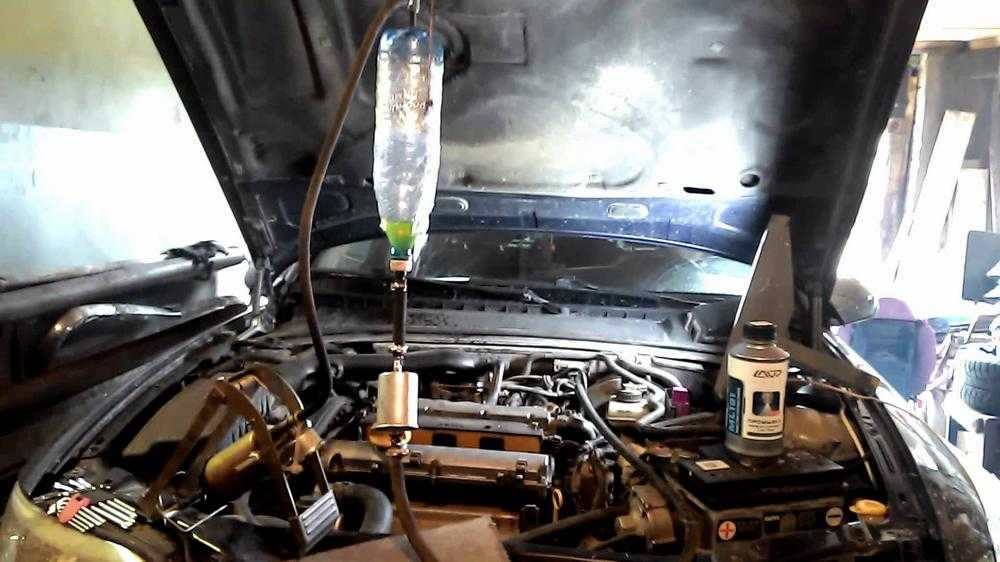

Оптимальный способ промыть форсунки, не снимая их с рампы двигателя, — подключить емкость с промывочным составом прямо к топливной магистрали силового агрегата. Процедура не затронет другие элементы системы – фильтры, насос и регулятор давления. Но понадобится смастерить простое приспособление из таких деталей:

автомобильный бензиновый шланг длиной 1 м;
дешевый топливный фильтр с бумажным элементом;
хомуты для шланга;
2 вентиля для бескамерной резины, снабженных золотниками;
пластмассовая бутылка объемом 2 л;
ручной либо электрический насос с манометром.

В днище и пробке бутылки необходимо проделать отверстия, подобрав диаметр сверла под размер вентилей. Затем в отверстие, сделанное в пробке, нужно врезать вентиль без золотника и присоединить к нему шланг хомутом. После шланг разрезается пополам и в разрыв ставится топливный фильтр с соблюдением направления потока (от бутылки). Во второе отверстие вставляется вентиль с золотником, куда подключается насос. Для удобства бутылку желательно подвесить к открытому капоту горлышком вниз. Приспособление готово.

Перед тем как промыть инжектор прямо на автомобиле, необходимо подключить самодельную систему к топливной рампе, для чего в ней придется стравить давление. Найдите технологический штуцер с золотником, встроенный в торец рампы, подставьте под него пластиковый стаканчик и нажмите острым предметом на клапан. Излишек горючего выльется в стакан и давление упадет. Дальше действуйте по такому алгоритму:

Отсоедините от рампы главную топливную магистраль и подключите на ее место шланг от бутылки.
Отключите автомобильный топливный насос, удалив соответствующий предохранитель. Другой вариант – подставьте под отключенную магистраль канистру для бензина.
Вылейте в бутылку всю промывочную жидкость из флакона.
Подключите насос и накачайте в емкость давление 3 Бар (не более!).
Запустите двигатель на холостых оборотах. Теперь он работает не на бензине, а на моющей жидкости.
Промывка продолжается до тех пор, пока мотор не использует всю жидкость. В процессе работы вам нужно следить за давлением в пластиковой бутылке и поддерживать его насосом на уровне 2,7-3 Бар.

Используя описанную технологию, почистить самому инжектор достаточно просто, да и времени займет немного. Процедуру желательно совместить с заменой моторного масла, поскольку при промывке в картер может попасть часть жидкости, не сгоревшей в цилиндрах. Пробег между заменами смазки в двигателе примерно соответствует периодичности профилактической очистки форсунок.

Поможет ли профилактика

Многие автомобилисты уверены, что намного лучше и проще промывать форсунки непосредственно в процессе эксплуатации транспортного средства. Это выглядит логично, поскольку загрязнения можно удалить ещё до того, как они образуют серьёзные засоры и спровоцируют проблемы в работе двигателя.

И изготовители автохимии активно поддерживают такую позицию, предлагая всё новые и новые очистители форсунок. Их требуется просто добавить в топливо, и продолжать ездить на машине. Чудо-средство избавит от всех отложений, и никаких проблем с форсунками не будет.

Но это только теория, которая часто не совпадает с практическим применением. Давать 100% гарантию на эффективность присадок, как и отрицать их действенность, никто не может. Не исключено, что они дают результат. Но насколько существенный, вопрос совершенно другой.

Тут следует отталкиваться сугубо от финансовой составляющей. Чтобы на полный бак залить качественную присадку, одного флакона может и не хватить. Некоторые фирменные препараты в бак стоят по 200-500 рублей за небольшую ёмкость. Порой, чтобы добиться желаемого эффекта, как утверждает производитель, приходится покупать присадки на 500-1000 рублей для разового применения.

В итоге получается, что очистить форсунки проверенными и действительно эффективными методами намного дешевле. Использовать присадки или нет, дело лично каждого.

Практика показывает, что чистить форсунки самостоятельно в гаражных условиях можно, причём результат достаточно хороший и длительный. Но если вы берётесь за такую работу своими руками, строго следуйте инструкциям, а также соблюдайте правила безопасности.

Многое зависит от степени загрязнения. Если отложения серьёзные и объёмные, самостоятельная очистка вряд ли даст желаемый результат. В этой ситуации лучше обратиться в профессиональный автосервис, провести диагностику и отправить форсунки на специальный стенд для ультразвуковой очистки. Если же чистка кажется нецелесообразной из-за сильного износа и длительного срока службы старых форсунок, их просто меняют на новые.

2 Сольвентная технология промывки систем автомобиля

Существует два способа очистки топливной системы. Первый и самый простой предполагает простую заливку в бак автомобиля жидкости для промывки, а второй выполняется с использованием специального оборудования. Второй метод принято считать более надежным, называется он очисткой по сольвентной технологии.

Чтобы очистить топливную систему по этой технологии, как уже говорилось, вам понадобится специальное оборудование. Лучше всего зарекомендовал себя набор JetClean-Gerat plus. Он представляет собой нержавеющий бак емкостью 7 литров с ручным пневмонасосом, клапаном Шредера, манометром и клапаном для сброса давления. Такое оборудование можно использовать для очистки бензиновых и дизельных двигателей. Входящий в состав набора бак способен выдерживать давление до 7 атмосфер, не требует подключения к электрической сети и может быть подключен к топливной системе практически любого современного автомобиля. Устройство имеет два шланга: нижний – подающий, верхний – «обратка» (используется для очистки дизельных двигателей). JetClean-Gerat plus производится компанией Liqui Moly GmbH, которая предлагает пользователям и необходимые для очистки химические средства.

Наиболее простой метод промывки предполагает заливку в бак автомобиля жидкости для промывки

Данная технология очистки подразумевает включение двигателя на определенный отрезок времени, в течение которого он будет работать только на чистящей жидкости. Для промывки принято использовать составы, которые включают в себя защитные и моющие присадки, а также катализаторы. Для бензиновых и дизельных двигателей необходимо использовать разные жидкости.

Однако чистка даст положительный эффект только в том случае, если она будет выполнена грамотно. Поэтому предварительно необходимо изучить конструкцию своего автомобиля и определить подходящую схему подключения оборудования к топливной системе. Для большинства современных бензиновых двигателей требуется подключение только одного шланга, а для некоторых устаревших инжекторных моторов и дизелей подключать нужно два контура.

Далее следует определить место подключения к топливной магистрали. Обычно это вход топливной рампы. Но в некоторых моделях это неудобно, и в таком случае подключают в месте вывода топлива из бензобака. Затем нужно ослабить пробку бензобака, чтобы сбросить давление. Теперь к магистрали подключаем шланг купленной системы и при необходимости подсоединяем обратную магистраль (обязательно для дизельных двигателей).

Затем выключаем бензонасос автомобиля. Для этого достаточно удалить предохранитель. Далее можно начинать очистку топливной системы вашего бензинового двигателя. Для двигателей объемом менее 2000 см³ достаточно 1 литра очистителя, для моторов объемом до 5000 см³ понадобится не менее 2 литров очистительного средства. С помощью ручного насоса доводим давление внутри системы до нужного уровня (используйте мануал своего автомобиля), затем заводим двигатель и постепенно уменьшаем давление до тех пор, пока в работе устройства не начнутся перебои, а затем снова поднимаем давление до такого уровня, чтобы мотор стабильно работал на холостом ходу. В результате таких манипуляций мы увеличим время открытия форсунок.

Для повышения качества очистки, рекомендуется добавить в бак финишную промывку

Оставьте двигатель работать на холостом ходу около 15–20 минут, а затем заглушите мотор. Дайте машине отдохнуть 10 минут, чтобы старые загрязнения и нагар успели размякнуть. Теперь повторно запустите двигатель, доведя уровень давления до номинального (до 2–3 атмосфер). Оставьте двигатель работающим на холостых оборотах еще на 15 минут, периодически поднимая уровень оборотов до 3000. Желательно поднимать обороты хотя бы 3–4 раза в минуту.

На этом промывка системы завершается. Остается только перекрыть подачу в топливную систему очистительного средства. После этого двигатель проработает еще некоторое время на остаточном давлении, а затем заглохнет. После остывания мотора нужно отключить переходники и можно восстанавливать нормальную подачу топлива. В конце обязательно проверьте герметичность всех соединений бензопровода.

Чистка форсунок в ультразвуковых ваннах

Ультразвуковая ванна для очистки форсунок – достаточно дорогое оборудование, им пользуются только на станциях технического обслуживания.

Форсунки необходимо снять с двигателя и поместить в такую ванну. Там они очищаются с применением эффекта кавитации. Сам процесс очистки многостадийный. После первого этапа на специальном стенде проверяется качество распила и уровень производительности.

Потом следует очередная промывка, за ней очередная проверка, и так до достижения требуемого результата. Одним из критериев готовности форсунок к дальнейшей эксплуатации является небольшая разница в их производительности. Она должна составлять не более одного-трех процентов.

После того как промывка в ультразвуковой ванне успешно завершена, предстоит заменить уплотнительные фильтры и кольца, если в этом есть необходимость.

Как и все процессы, промывка форсунок ультразвуком имеет свои плюсы и минусы.

Одним из главных достоинств такого способа очистки инжектора является возможность удалить очень сильные загрязнения. Там, где жидкостная промывка попросту не поможет, ультразвуковая вполне может справиться.

Но этот способ далеко не всесилен тоже. Случается, что форсунки промыть невозможно. Особенно часто так бывает, если в топливный бак попала вода или автомобиль длительное время не эксплуатировался. На станции техобслуживания в таком случае предложат провести проверку форсунок на стенде, чтобы определиться, можно их еще использовать, или следует заменить.

Нередко отзывы о чистке форсунок ультразвуком бывают негативными. Основания для этого имеются тогда, когда сотрудники станции технического обслуживания неправильно определили метод очистки инжектора. Вполне может быть, что промывка в ультразвуковой ванне форсунок от достаточно давно выпущенного автомобиля может быть эффективной.

В то же время применение такого сильнодействующего средства к относительно новым изделиям может привести к печальным результатам. Форсунки могут просто-напросто развалиться.

Качество ультразвуковой очистки форсунок зависит от множества факторов. Это подбор оборудования, чем оно современнее, тем лучше. Это также подбор жидкости, которой наполняются ультразвуковые ванны.

Но главным все же остается человеческий фактор. Квалификация сотрудников станции технического обслуживания, а также их добросовестная работа и определит качество очистки инжектора ультразвуком.

Промывка

После извлечения форсунки можно приступать к ее промывке, но для этого предварительно снимаем уплотнительные кольца, установленные на ее распылителе и корпусе.

Делать это нужно аккуратно, чтобы не нанести повреждений.

Промывка же делается так:

Надеваем свободный конец подготовленного шланга на форсунку, фиксируем ее при помощи хомута

К пластиковой трубке подсоединяем баллон с чистящим средством;
К выводам форсунки подсоединяем провода, при этом важно не перепутать полярность. Поэтому лучше заранее поинтересоваться, где какой выход

При подключении проводов также следует позаботиться об изоляции. Затем подключаем проводку к АКБ;
Создаем давление в шланге, для чего пару раз нажимаем на распылитель баллончика;
Тумблером или кнопкой включаем в работу форсунку, после чего она начнет распылять чистящее средство;

Чистку проводим пока ее распыление не станет равномерным. При этом необходимо постоянно поддерживать давление в шланге, нагнетая его из баллончика. Важно не допустить, чтобы форсунка работала вхолостую;
После промывки на форсунку надеваются новые уплотнительные кольца, и она устанавливается в рампу.

Степень загрязнения форсунок

На начальной стадии, влияние на работу двигателя не наблюдается. Все выливается в повышении расхода горючего и незначительная потеря КПД инжектора
Средняя степень характеризуется значительным увеличением расхода горючего и перебойной работе двигателя. Потеря производительной мощности инжектора доходит до четверти полной мощности. Расстраивается равномерность выхлопа, в салон могут проникать угарные газы.
Критическая стадия. Ее можно распознать по «бешеному» метанию мотора под капотом, возможен выход из стоя нескольких цилиндров. Слышны сильные хлопки из воздушных фильтров. Инжектор выдает половину заданной мощности

К сожалению, форсунки загрязняются всегда, периодически достигая критического уровня. Поэтому систематическое очищение, обычно каждые 25 – 30 тысяч пробега, является обязательным. Большой вклад в это грязное дело вносит некачественный бензин, содержащий много примесей, которые не сгорают до конца, а образуют копоть и откладываются на внутренней поверхности всей топливной системы и в частности, на форсунках.

Как чистят?

В общем мой вариант чистки инжектора, можно назвать не разборным. То есть топливную рейку не снимают, а чистят на машине. Это не разборный тип чистки, многие против него, говорят что нужно затем менять свечи и для двигателя это не очень хорошо. Все это бред ребята, жидкость не только прочищает инжектор, но и те же свечи зажигания, и даже катализатор. Происходит все так.

1) Снимаем воздухозаборник, отсоединяем все шланги, нам нужно добраться до топливной рейки.

Снимаем воздухозаборник

2) Убираем воздушный фильтр.

Снимаем воздухозаборник, фото 2

3) Вот сама топливная рейка

топливная рейка

4) Нас интересуют шланги высокого давления, которые находятся по бокам

шланги высокого давления

5) Снимаем их и имитируем подачу топлива

имитируем подачу топлива

другая сторона

6) Все подача чистящей жидкости настроена, подключаем обратно воздухозаборник.

настроена подача чистящей жидкости

7) Выставляем давление жидкости, это примерно 3 атмосферы. И заводим двигатель.

3 атмосферы

Двигатель будет работать до тех пор, пока жидкость не кончится, после этого чистка будет закончена. Мастер подключает обратно, все шланги высокого давления и все. Такой способ называется не разборным, то есть делается прямо на автомобиле. Также есть способ чистки инжектора, который подразумевает снятие топливной рейки. Рейку снимают подключают к специальному оборудованию и чистят. Иногда чистка производится ультразвуком. Такие способы стоят дороже и делают их не все станции, потому как оборудование дорогое.

Вот в принципе и все, надеюсь я просветил вас в этих вопросах

Читайте наш АВТОБЛОГ, только полезная информация.

5 Очищаем инжектор в домашних условиях – подготовка

Раз уж вы решились произвести промывку форсунок своими руками, разберемся, в чем суть жидкостного метода, и попробуем осуществить его. Следует обеспечить такие условия, чтобы можно было открывать и закрывать электромагнитный клапан и параллельно нагнетать в инжектор жидкость, когда он открыт. В закрытом же положении он должен быть абсолютно не способен ее пропустить. Поэтому собираем все необходимое, чтобы осуществить промывку своими руками.

Необходимо приобрести средство для очистки карбюратора и приспособление, которым можно было бы продувать эту жидкость через форсунки. Для этого подойдет бутылка, которую соедините с отверстием детали и емкостью (бачком), куда нагнетается используемое средство. Для управления электромагнитным клапаном подсоедините клеммы форсунок к АКБ, а если имеется в наличии проходной включатель, подключите его в эту цепь последовательно.

Снятие рампы

На этом приспособление для промывки готово и можно приступать к разборке и снятию форсунок. Чтобы их извлечь, придется снимать топливную рампу.

Рассмотрим мы все это на примере автомобиля ВАЗ-2110 с 8-клапанным двигателем.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Путешествие из Днепропетровска в Вилково интересный фото отчет

Для этого понадобиться:

Набор ключей рожковых;
Отвертки плоские, крестовые;
Набор шестигранников.

Последовательность работ такова:

Сбрасываем давление в топливной рампе. Один из простейших способов для этого – отсоединить проводку от бензонасоса и завести двигатель. В процессе работы он выберет весь бензин, полностью сбросив давление. Держать мотор заведенным нужно пока он не заглохнет, после чего его еще раз следует попробовать завести, если он не запустится, можно приступать к дальнейшим работам.
Далее отсоединяем патрубок воздушного фильтра, проводку рампы, регулятора холостого хода, датчика ДПДЗ, патрубок от регулятора давления топлива. Дополнительно можно снять трос акселератора.
Рожковыми ключами откручиваем топливные трубки, идущие к рампе. Под место их соединения желательно положить ветошь, поскольку в рампе еще может оставаться немного бензина.
Откручиваем болт прижимной пластины топливных трубок.
При помощи шестигранника откручиваем два болта крепления рампы.
Аккуратно тянем рампу верх (по оси форсунок). При этом придется приложить усилие, поскольку форсунки в своих посадочных местах сидят достаточно плотно. После этого отводим рампу немного в сторону.
Чтобы снять форсунки, вначале отсоединяем от них проводку. В рампе они удерживаются при помощи фиксаторов, которые нужно извлечь. Для этого плоской отверткой эти фиксаторы сдвигаем вдоль рампы, после чего его можно будет снять.
Вытаскиваем форсунку. В рампе она сидит плотно, поэтому извлекаем ее при помощи легких покачиваний. Чтобы не перепутать местами элементы лучше извлекать и промывать их по очереди.

На двигателях других автомобилей снятие топливных элементов для промывки может проводиться несколько по-другому. Но суть остается та же – необходимо снять рампу, чтобы извлечь элементы.

Промывка форсунок после снятия их с двигателя

Форсунки можно также промыть, сняв их с мотора. Для этого имеется особый спрей, а приспособление для чистки несколько отличается от рассмотренного. Этим методом тоже можно промыть впрысковую систему самостоятельно, с большой эффективностью, но вся процедура будет проходить гораздо сложнее и дольше.

Для этого потребуются следующие материалы:

Два баллона средства в виде очистителя карбюратора.
Электрическая кнопка звонка.
Куски электропроводов.
Лампа автомобильная 21 ватт на 12 вольт. Такие лампы установлены в указателях поворота.
Катушка изоленты ПВХ.
Шприц медицинский.
Две клеммы для подключения форсунки.

Шприц можно выбрать величиной, чтобы вставлять в него вход форсунки с уплотняющим кольцом, обычно это шприц на 2 кубических сантиметра.

Трубочку от средства в баллончике необходимо соединить с носиком шприца, и замотать изолентой.

Порядок промывки

Скинуть давление в топливной рампе, как было рассмотрено ранее, без прогрева двигателя.
Отключить от рампы топливный шланг с обраткой, и демонтировать их.
Отключить электрические провода от форсунки и вытащить их.
Распылители форсунок поместить на один час в жидкость для очистки.
Вытащить поршень из шприца и вставить форсунку с уплотняющим кольцом.
Одну клемму форсунки подсоединить к минусовой клемме батареи аккумуляторов напрямую. А другую клемму подключить последовательно с кнопкой и лампой к плюсовой клемме.

Подсоединить трубку к баллончику, нажать на электрическую кнопку и на клапан. При этом из распылителя должна выпрыскиваться очистительная жидкость. Процесс промывки следует продолжать, пока распыление жидкости не будет мелкодисперсным, а факел широким конусом. После промывки форсунок специалисты рекомендуют заменить масло в двигателе. Самостоятельная чистка инжектора позволяет оценить итоги своего труда, и сделать соответствующие выводы.

Если самостоятельная промывка и замачивание не дают хорошего результата, это означает, что загрязнения на распылителях очень плотные и не очищаются с помощью химического метода самостоятельно. В этом случае необходимо применять ультразвуковую очищающую ванну.

Признаки необходимости сервиса

Специалисты в сервисных мастерских рекомендуют выполнять промывку системы впрыска раз в 50 тысяч километров пробега. При использовании не слишком качественного дизельного топлива и работе двигателя при существенных нагрузках необходимо сокращать интервал обслуживания мотора, выполняя такую очистку при пробеге в 20−30 тысяч километров.

К признакам необходимости очистки форсунок относятся:

Мотор дрожит и троит.
Высокая токсичность выхлопа.
Выстрелы и хлопки в выпускной системе.
Увеличение расхода топлива.
Отсутствие тяги при нажатии на педаль газа.
Ухудшение динамики.
Проблемы с запуском двигателя.
Плавающие и нестабильные холостые обороты.
Наличие черного дыма из выхлопной трубы.

Если автовладелец не обращает внимания на симптомы вышедшей из строя топливной системы, то в скором времени процесс износа двигателя станет необратимым. В то же время при своевременном обслуживании и качественной очистке системы впрыска можно полностью восстановить работоспособность мотора.
