Как проверить катушку зажигания на работоспособность?

Специфика ремонта

Восстановление элемента системы зажигания уместно в редких случаях, поскольку из-за особенностей конструкции отремонтировать деталь проблематично. Ремонт возможен, если корпус катушки незначительно деформирован, либо когда перегорело добавочное сопротивление.

Чтобы устранить неполадку, связанную с ненормативным показателем сопротивления, необходимо:

• Демонтировать катушку, предварительно запомнив правильное соединение подходящих проводов.
• Обмотать сломанный резистор стальным проводом протяженностью около 140 см. Перематывать необходимо на сердечнике диаметром 0,5 мм.
• При отсутствии такого можно взять никелиновый аналог марки НП2. В этом случае его нужно намотать на оправку диаметром от 3,5 до 4 мм. Чтобы облегчить работу, можно задействовать устройство, созданное специально для намотки витков.
• Получившуюся спираль подсоединить к контактирующим пластинам и поместить в желоб керамической пластины, после чего залить ровным слоем эпоксидной смолы.
• Проверить показатель сопротивления каждой обмотки мультиметром.

В современных автомобилях может отсутствовать значение дополнительного сопротивления, что снижает частоту возникновения поломок в катушке зажигания. Но есть другие типы неполадок, которые можно выявить при визуальном осмотре. К ним относятся деформация корпуса из-за продолжительной эксплуатации, стирание резьбы на винтах, переход преобразованного импульса на массу, образование сколов на карболитовой крышке. Деформированную крышку можно только заменить на новую, так как попытки восстановить корпус могут уменьшить показатель прочности. Для ее смены достаточно развальцевать края стального корпуса, извлечь поврежденную часть, поставить новую крышку и завернуть контур корпуса на прежнюю позицию. Остальные перечисленные виды неисправностей удается устранить только посредством смены катушки.

Замена

На практике, если при запуске мотора катушка не преобразовывает импульс, в результате чего не создается искра, проводить ремонт детали нецелесообразно. Установка новой – подходящий вариант для большинства автовладельцев, т.к. заменить элемент можно без помощи специализированного автосервиса, следуя пошаговой инструкции:

• Приготовьте новое рабочее устройство, гаечные ключи на 8 и 10 и WD-40.
• Уберите минусовой контакт от аккумулятора.

• Отсоедините от сломанной запчасти провод, контактирующий с центральной частью трамблерной крышки.
• Открутите гайки, удерживающие провода вверху. Если из-за образовавшейся ржавчины их не получится ослабить, стоит обработать аэрозолью и оставить на 5-10 минут.
• Чтобы не допустить ошибки при установке новой детали, обозначьте все снимаемые провода и запомните их правильное расположение на крышке.
• Ослабьте гайки, которые удерживают катушку зажигания, но не снимайте их полностью.
• Сместите катушку вбок и снимите с изначальной позиции, а затем подключите новую деталь в обратном порядке по тому же принципу.

При дальнейшей эксплуатации автомобиля важно своевременно обращать внимание на возникающие признаки поломки и при необходимости выполнять замену или ремонт элемента зажигания. Это обеспечит работоспособность всей системы управления и предотвратит поломку взаимосвязанных узлов автомобиля. Чтобы продлить срок службы катушки зажигания, при ее ремонте или замене стоит обратить внимание на некоторые нюансы

Поскольку элемент может нагреваться во время длительной езды, предусмотрено его охлаждение трансформаторным маслом, залитым в корпус. Если в момент проведения работ часть масла вытекла, обязательно нужно добавить недостающее количество жидкости

Чтобы продлить срок службы катушки зажигания, при ее ремонте или замене стоит обратить внимание на некоторые нюансы. Поскольку элемент может нагреваться во время длительной езды, предусмотрено его охлаждение трансформаторным маслом, залитым в корпус. Если в момент проведения работ часть масла вытекла, обязательно нужно добавить недостающее количество жидкости.

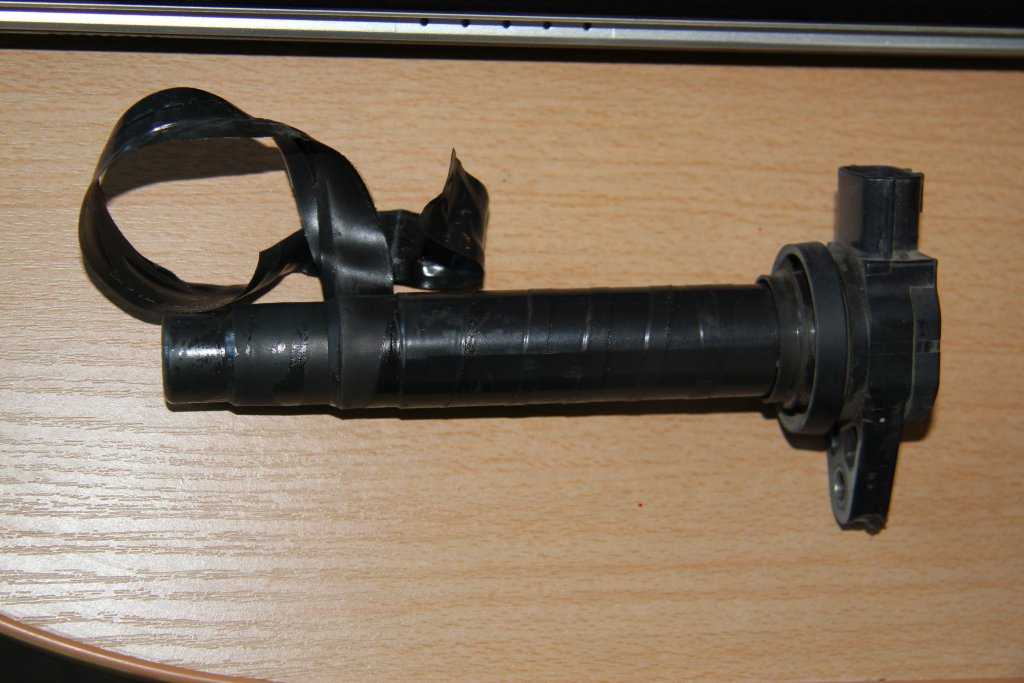

Восстанавливая трещины или сколы на корпусе запчасти, автовладельцы используют эпоксидную смолу. Для этого можно изготовить опалубку и залить ее смесью смолы и специального наполнителя. Однако нужно знать, что даже восстановленный корпус катушки может стать причиной новой неполадки, поэтому использовать данный вариант допускается только временно.

Как снять и заменить катушку зажигания на ВАЗ-2114: фото и видео

Износ не имеет пощады, так и в случае с катушкой зажигания на ВАЗ-2114. С выходом из строя данного узла сталкивалось много автомобилистов, а вот как отремонтировать его своими руками, знает не каждый автомобилист.

Видео ниже расскажет о замене катушки зажигания на отечественных автомобилях:

Видеоматериал расскажет о процессе замены катушки зажигания, а также поведает о некоторых нюансах и секретах процесса.

Устройство системы зажигания на ВАЗ-2114

Катушка зажигания

Перед тем, как перейти непосредственно к процессу замены узла, автомобилисту необходимо знать, как устроена система в целом. Поэтому, рассмотрим, составляющие элементы системы зажигания.

Устройство схема системы зажигания

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания

Замена катушки зажигания

Теперь, когда известны конструктивные особенности системы зажигания, можно перейти непосредственно к процессу замены узда. Рассмотрим, пошаговую инструкцию:

1. Демонтируем «клемму-минус» с аккумуляторной батареи. Проводим демонтаж клеммы АКБ
2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается. Снимаем верхнюю защитную планку двигателя
3. Вынимаем высоковольтные провода с катушки. Снимаем ВВ-провода с катушки
4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.
6. Вынимаем модуль. Проводим демонтаж модуля зажигания
7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Внимание! Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься

Выбор изделия

Особое внимание стоит обратить на выбор изделия, поскольку на современном автомобильном рынке запасных частей, часто встречаются не качественные изделия и подделки. Кроме оригинальной запасной части, ряд производителей предлагает аналоги, которые по своему качеству ни чем не уступают заводской детали, а в некоторых случаях даже намного лучше

Рассмотрим, все варианты покупки модуля зажигания на ВАЗ-2114.

Оригинал

2112-3705010 – оригинальный каталожный номер модуля зажигания производства АвтоВАЗ. Заводская деталь, которая устанавливается на семейство автомобилей Лада 2110-2115. Стоимость запасной части составляет в среднем 3 500 рублей.

Возможные аналоги

Аналоговая деталь производства «Фенокс»

Кроме оригинальной детали на рынке запасных частей можно найти ряд аналогов рекомендованных к установке:

• Pekar 2112-3705010 – Санкт-Петербургский завод запасных частей к отечественным автомобилям. Занимает высокую долю рынка и славится своим качеством. Средняя стоимость детали составляет 2500 рублей.
• Fenox IC16009O7 – Белорусский производитель, который предлагает запасную часть за 3500 рублей.
• Стартвольт SC 0112 – Еще один . Стоимость изделия составляет 4000 рублей.
• Fenox IC16009 – еще один вариант от Минского завода, стоимость которого составляет 4000 рублей.

Возможный ремонт

Не во всех вариантах выхода из строя модуля зажигания, ему требуется замена. Как показывает автомобильная практика, некоторые автомобилисты способны отремонтировать этот узел самостоятельно. Так, при помощи паяльника и других инструментов радиоэлектроники можно произвести ремонтные работы.

Подробнее о ремонте и диагностике катушки зажигания здесь.

Частый выход из строя модуля зажигания на ВАЗ-2114 (возможное решение)

Если катушка зажигания часто выходит из строя (см

«проверка катушки зажигания«), то следует обратить внимание на то, что заводом выбрано не очень удачное её месторасположение

Перенос катушки зажигания в «лучшее» место

Хорошим вариантом будет перенос катушки зажигания выше.

Выводы

Заменить катушку зажигания на ВАЗ-2114 достаточно просто. Даже начинающий автомобилист способен совершить этот процесс у себя в гараже, ну а если показалось все слишком сложно, необходимо обратиться в автосервис

Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания

carfrance.ru

Симптомы неисправности катушки зажигания

Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.

Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:

• Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
• При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
• «Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
• В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.

При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:

• Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
• Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
• Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
• Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
• Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.

Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.

Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.

Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).

Модуль зажигания ВАЗ 2110 признаки неисправности

В любом бензиновом двигателе автомобиля присутствует система зажигания. Без нее работа такого двигателя внутреннего сгорания (ДВС) невозможна. Вся суть в том, что для воспламенения бензиновой смеси в цилиндрах ДВС необходима искра. Следует заметить, что для дизельных двигателей такая система не нужна.

В классическом варианте в систему зажигания (СЗ) входят:

• — аккумулятор;
• — замок с ключом зажигания;
• — прерыватель;
• — распределитель (вместе с прерывателем в старых СЗ были в одном корпусе, имели одно название — трамблер);
• — провода высоковольтные;
• — свечи зажигания.

Принцип работы СЗ базируется на электромагнитной индукции. С аккумулятора через замок зажигания напряжение подается на первичную цепь катушки зажигания (КЗ). Когда контактная группа прерывателя находится в сомкнутом состоянии, в СЗ образуется магнитное поле. При размыкании магнитное поле пропадает и возникает импульс, который генерирует высокое напряжение во вторичной цепи обмотки КЗ. Распределитель из вторичной цепи подает высокое напряжение на свечи в нужный момент. Между электродами свечей пробегает искра, воспламеняя горючую смесь.

В современных ДВС система зажигания стала выглядеть несколько по-другому, но принцип ее тот же. Прерыватель и распределитель заменили электронным блоком управления. Кстати, такой блок, помимо зажигания, одновременно управляет и работой топливной системы. Цилиндрические катушки теперь почти не применяются, их сменили модули зажигания. Модули могут быть в разном исполнении: один модуль на два цилиндра или на четыре цилиндра. Есть системы, в которых высоковольтные провода вообще упразднили. В таком исполнении модуль подходит сразу к свече, и число катушек совпадает с числом цилиндров ДВС.

Катушка зажигания (модуль) ВАЗ-2110

Катушка зажигания работает по принципу импульсного трансформатора, преобразуя низкое напряжение в высокое. Во вторичной цепи напряжение может достигать сорока тысяч вольт. Несмотря на такое высокое напряжение, для жизни взрослого человека оно не опасно, потому что ток, протекающий по цепи, ничтожно мал. Тем не менее, попасть под удар током от свечного провода очень неприятно.

Первые образцы автомобилей ВАЗ-2110 комплектовались в основном карбюраторными двигателями и катушки на них были цилиндрического типа. В дальнейшем «десятки» получили инжекторный двигатель. Система зажигания тоже изменилась — вместо старой катушки стал применяться модуль зажигания.

Современный модуль зажигания ВАЗ-2110 представляет собой монолитный корпус, внутри которого запаяны две катушки и коммутатор. Есть вариант модуля, в котором коммутатор является отдельным устройством — в корпусе присутствуют только две катушки. В каждой катушке есть два вывода под высоковольтные провода, всего таких вывода получается 4. Сбоку модуля находится разъем, на который подается низковольтное напряжение.

Неисправности модуля зажигания ВАЗ-2110

Если двигатель начал работать с перебоями или вообще не заводится, причиной неполадок может быть модуль зажигания.

Характерные признаки неисправности модуля зажигания ваз 2110:

• — недостаточная мощность двигателя,
• — при разгоне машина дергается,
• — не работают либо 1 и 4, либо 2 и 3 одновременно,
• — двигатель не запускается.

Следует заметить, что на ВАЗ-2110 одна из катушек отвечает за работу 1 и 4 цилиндра, вторая — за 2 и 3 цилиндр. При отказе одной катушки зажигания внутри монолитного блока перестают работать сразу два цилиндра.

Выявить неисправности модуля ВАЗ-2110 можно несколькими способами.

Первым делом, нужно осмотреть модуль зажигания. Наличие трещин, прогаров и сколов недопустимо. Даже если перебои двигателя происходят по какой-то другой причине, с такими дефектами деталь лучше заменить сразу — все равно она долго не прослужит.

Второй метод заключается в определении искры на том цилиндре, который отказался работать. Допустим, есть подозрение, что не работает второй цилиндр. Берут запасную заведомо рабочую свечу и соединяют ее высоковольтным проводом с катушкой. Свечу размещают в моторном отсеке и запускают двигатель. Если искра между электродами не проскакивает, скорее всего, неисправна катушка модуля. Причина дефекта может быть и в высоковольтном проводе. Меняя провод с рабочего цилиндра на нерабочий, легко убедиться в его исправности.

Сборка и наладка трансформатора (блока) поджига

Правильно собранный блок начинает работать сразу. Для проверки подключаем между выводами (В) и (Г) автомобильную свечу, на выводы (А) и (Б) подаем сетевое напряжение, и наблюдаем искру. Детали блока не нагреваются и не требуют установки на радиаторы. Я собираю схему навесным монтажом, потом клею из картона подходящую коробочку, помещаю туда схему и заливаю ее клеем ‘жидкие гвозди’ на основе органического растворителя (не воды). Получается монолитный блок. Жидкие гвозди на водной основе тоже можно использовать, но тогда нужно неделю сушить, иначе вода может что-то замкнуть.

У данного устройства обнаружился существенный недостаток. Оно создает довольно сильные помехи в сети. Это связано с асимметрией его работы. Появляются четные гармоники. Предлагаю Вашему вниманию усовершенствованный блок запала, совмещенный с индикатором горения. Хотя его можно собрать и без индикатора горения.

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.

Принцип работы катушки зажигания

Прежде чем мы расскажем о том, как снять, как поменять и как подключить КЗ своими руками, давайте разберемся в принципе ее функционирования. Конструктивно это устройство включает в себя две обмотки — первичную либо вторичную. Первая включает в себя от 100 до 150 витков толстой медной проволоки, которая должна быть заизолирована для предотвращения скачков напряжения. Также она оснащается двумя низковольтными кабелями, расположенными на ее крышке.

Что касается вторичной, то она может включать в себя от 15000 до 30000 витков тонкой проволоки из меди, расположена эта обмотка внутри первичной. Один ее конец подключен к отрицательной клемме первичного элемента, а второй — к центральной клемме на крышке. Она обеспечивает передачу высоковольтного заряда. Обе обмотки расположены вокруг металлического сердечника, вся конструкция заключена в изолированный корпус. Чтобы предотвратить токовый нагрев, используется смазка для катушек, в частности, речь идет о трансформаторном масле, которым заполнен корпус.

Принцип действия КЗ основан на образовании во вторичной обмотке высоковольтного заряда при прохождении по первичной составляющей низковольтного тока. Когда ток проходит через первичную обмотку, в системе образуется магнитное поле. Когда происходит отсечка тока, магнитное поле образует во вторичной составляющей высоковольтное напряжение, передающееся через разъем и при помощи трамблера на свечи.

ремонт катушки зажигания своими руками

Типы катушек

Принцип катушки здесь традиционен – ток низкого напряжения первичной обмотки создает магнитное поле, наводящее во вторичной высоковольтное. Оно-то и подается на свечи.

В эксплуатируемых сегодня двигателях используется 3 типа бобин:

1. Общая – применяемая во всех системах, включая электронную с распределителем зажигания.
2. Индивидуальная – подающая ток непосредственно свече, исключая бронепровод. От общей отличается расположением вторичной обмотки поверх первичной.
3. Двухвыводная/ сдвоенная – для электронных систем, синхронно подающая искру паре цилиндров, но в противоположных циклах такта сжатия.

Какой бы вариант не использовался, ни одна не застрахована от поломок.

Симптомы, по которым можно подозревать неисправность катушки

Нормальный ход мотора – это непрерывный цикл слаженного взаимодействия его составляющих. Малейший сбой или несинхронная подача искры нарушают этот порядок. Не воспламенение вовремя топлива одного или нескольких цилиндров заметит даже новичок, а во всех сразу – любого заставит выйти из уютного салона, чтобы решить проблему.

На ранней стадии перебои работы бобины можно определить:

Что вызывает неисправность

Это устройство сконструировано для продолжительного применения, но условия работы и технические особенности диктуют свои правила. Опустив заводской брак либо механические повреждения, причины – по которым починка/замена становится необходимой, бывают:

Погрешности работы столь важной части, напротив – могут негативно отразиться на других компонентах, допустим – блоке управления двигателем (PCM)

Как самостоятельно проверить катушку

Во избежание довольно затратной, как по времени, так и по финансам, процедуры диагностики СТО, подтвердить обоснованность подозрений можно самому:

Слабое, желтоватое и неравномерное свечение или отсутствие такового является признаком неисправной свечи зажигания, замена которой проверенно-рабочей, заставит усомниться в исправности двух следующих компонентов, ответственных за искру:

1. высоковольтного провода, который также необременительно можно испытать другим;
2. самой бобины.

Стоит отметить, что иномарки последних лет выпуска непривычны к такой фамильярности, и могут ответить выходом из строя доселе исправной бобины.

Метод визуального осмотра подразумевает обнаружение видимых повреждений корпуса снаружи и внутри. Выявление подгоревших мест, черных точек будет означать непременный ремонт либо смену.

Можно ли отремонтировать катушку своими руками?

Утвердительно тут можно ответить в довольно редких случаях, чаше касающихся профилактических мер. Чтобы избежать повышения сопротивления, плохого контакта либо обрыва, электрические соединения нужно оберегать от коррозии. Диэлектрическая свечная смазка здесь будет весьма кстати.

Осуществить ремонт своими руками возможно при повреждениях:

Целесообразность ремонта катушек последнее время вызывает сомнения. Многие модели современных авто (как некоторые Шкоды) снабжены неразборными катушками, наполненными полимером для герметичности. Соблюсти этот параметр, даже отремонтировав катушку, после сборки будет затруднительно.

Некоторые части таки подлежат замене, к примеру – резиновые наконечники, однако специалисты советуют сменить барахлящую деталь новой и желательно – с комплектом соответствующих свечей. Главное – подобрать аналогичный по параметрам экземпляр, если вопрос не стоит в усовершенствовании всей системы зажигания.

В большинстве случаев, если работа двигателя автомобиля нестабильна, плавают обороты и машина часто глохнет на перекрёстке, это связывают с бобиной. Оказывается, что пробивает катушка зажигания. Как починить её – тема данной статьи.

Причины троения на холостом ходу

При включении зажигания и пуске автомобиля, он работает с перебоями на холостом ходу. Этому могут сопутствовать несколько причин. Рассмотрим, основные проблемы, которые приводят к такому эффекту:

• Проблемы со свечами зажигания.
• Неисправная работа высоковольтных проводов.
• Выход со строя катушки зажигания.
• Проблемы в топливной системе.

Все эти причины могут послужить тому, что двигатель на холостых оборотах будет работать с перебоями.

Устранение неисправностей

Причины неисправности определены, и можно перейти к ремонту автомобиля. Для этого стоит поэтапно проверять все элементы, которые могли послужить возникновению такого эффекта. Итак, рассмотрим, последовательность действий для устранения неисправности.

Свечи зажигания

Пробой, загрязненность или выход со строя этого элемента может привести к тому, что автомобиль на холостом ходу будет работать с перебоями, а если говорить по народному — «троить». Для устранения неисправности необходимо выкрутить свечи зажигания. Как это сделать:

1. Снимаем «клемму-минус» с аккумулятора.
2. Снимаем со свечей наконечники высоковольтных проводов.
3. При помощи свечного ключа или длинной головки на 21 раскручиваем свечи и вынимаем их.

Вот в принципе и все операции по демонтажу.

Для того, чтобы понять в каком состоянии находится свеча, необходимо визуально ее осмотреть: если она слишком грязная, то значит что их закидывает бензином и она нормально не может провести детонацию, а вот если слишком чистая, то в двигатель попадает недостаточно горючего.

Также, обязательно необходимо проверить работоспособность свечей. Делается это на свечном стенде, но если такого нет, то по старинке, при помощи тестера замеряем сопротивление. В обязательном порядке нужно замерить зазора свечи при помощи щупа с отметкой 0,10 — это стандартный размер, который должен быть на всех элементах.

Высоковольтные провода

Исправность высоковольтных проводов проверяется путем проверки сопротивления. При помощи тестера «прозванивается» каждый провод отдельно, где значение должно равняться 5 Ом.

Катушка зажигания

При выходе со строя или перебойной работе этого узла может возникать эффект плохой работы не только на холостых, но и при движении. Стоит проверить работоспособность катушки и при необходимости заменить ее.

Топливная система

Самые частые проблемы с перебойной работой двигателя на холостом ходу возникают именно в топливной системе. Этому может сопутствовать несколько причин, а именно:

• Засоренность форсунок.
• Подсос воздуха в топливной рампе.
• Бензонасос. Существует множество причин плохой работы бензонасоса.
• Засоренность топливного фильтра.

Стоит проверить все эти элементы на нормальную работоспособность. При необходимости стоит устранить возникшие неисправности.

Осциллятор — что это такое и для чего нужен?

Назначение осциллятора – зажечь и стабилизировать сварочную дугу вне зависимости от условий сварки. Причем этот прибор одинаково эффективен на сварочных аппаратах как постоянного, так и переменного тока. Принцип действия основан на искровой генерации затухающих колебаний.

Схема осциллятора достаточно сложна с точки зрения техники настройки. Однако работает она по простым законам физики.

Основа прибора – повышающий трансформатор, работающий на стандартно низкой частоте. Со вторичной обмотки снимается напряжение порядка 2000-3000 вольт.

Далее вступает в работу колебательный контур, формирующий ток высокой частоты. Внутренние обмотки переходят в режим высокочастотного трансформатора. Частота преобразования 150-200 кГц, при этом напряжение поднимается до 6000 вольт.

Высоковольтный осциллятор, что это и как работает смотрите в этом видео

Вторичные характеристики говорят о безопасности осциллятора. Мощность составляет не более 250 Вт, а продолжительность эффективных импульсов – не более 10-30 микросекунд. При этом дуга возбуждается, а при контакте с человеком не протекает ток, опасный для жизни.

Непрерывного действия

Интегрированы в блок питания сварочного аппарата. Возбуждение дуги происходит за счет приложения тока высокой частоты непосредственно к силовым кабелям аппарата

После чего не важно, какой ток выдаст основной блок питания. Дуга все равно остается стабильной

Импульсного действия

Подключаются последовательно к силовым кабелям. Система не такая сложная, нет необходимости в монтаже дросселей, шунтирующих высокое напряжение и защищающих сварочный аппарат. Эффективно работает со сварочниками переменного тока. Дуга стабильно горит при смене направления тока в каждом полупериоде.

Общий элемент – блокировочный конденсатор. Он подобран таким образом, что через него свободно протекает ток высокой частоты (формируемый осциллятором), а стандартный ток с блока питания блокируется. Эта схема гарантирует гальваническую развязку между осциллятором и трансформатором блока питания.

Осциллятор своими руками зачем платить производителям?

Осциллятор из катушки зажигания своими руками

Сварочный инвертор стараниями умельцев трансформируется в полуавтомат, работающий в среде защитных газов. Добавление собранного своими руками осциллятора превращает сварочный аппарат в профессиональное устройство ювелирной сварки цветных и тонколистовых металлов. Осциллятор как генерирующее устройство способен работать на постоянном и переменном токе. Предназначение прибора — возбуждение сварочной дуги без контакта электрода с объектом сварки и стабилизация горения.

Осциллятор своими руками Делай Всё Сам. Осциллятор своими руками Игорь Ильенко. Мощный и надежный осциллятор из 6 готовых деталей bengrin Можно легко и быстро сделать осциллятор для сварки алюминия и других металлов из 6 готовых деталей по очень простой схеме. Как сделать осциллятор для инверотора TIG своими руками.

Осциллятор предназначен для процесса сваривания, он предназначен для стабильности и образованию электрической дуги. Он имеет схожесть в работе с промышленными устройствами, которые работают на разных разновидностях ампер.

Прикупил себе товарищ сварочный инвертор аргонно-дуговой сварки для разных металлов. Задал я вопрос на форуме, рекомендовали менять местами массу и держак, но при таком подключении вольфрамовый электрод просто сгорает. Рекомендовали варить переменным сварочником, якобы алюминий лучше варить переменным током, при таком токе шов получается качественный. Было решено купить сварочник переменного тока, но для него нужен осциллятор. Вот и дал он мне такую задачку собрать для него осциллятор. Осциллятор это такой прибор, который нужен для бесконтактного розжига дуги. Дуга разжигается за счет высоковольтного напряжения между контактами, к примеру как в свече двигателя внутреннего сгорания искра пробивается на расстоянии.

Иногда появляется необходимость сварить трубы, автомобильные детали или отвалившиеся части от металлической статуэтки в доме. Лучше всего при этом применять аргонную сварку. Подобная услуга у специалиста стоит весьма недешево, именно поэтому немало людей интересуется тем, возможна ли аргонная сварка своими руками, и что для этого нужно.
