Устройство топливной системы

Выход в свет

Создателем дизельного мотора стал Рудольф Дизель. Он и не мог предположить того, что его изобретение, которое было придумано еще в 1897 году, переживет столько изменений. Наиболее глобальные изменения произошли лишь в последние годы. Изначально такой вид двигателя был разработан для грузовых автомобилей. Раньше ДВС во время работы были очень шумные, а также от них выделялось много дыма. Сегодня все эти недостатки устранены.

Теперь производители пытаются ставить такие двигатели не только для грузовых и тяговых ДВС, но и на ДВС легковых автомобилей. С самого начала, когда еще не было хороших систем охлаждения, дизельные моторы нагревались до высоких температур, из-за чего постоянно приходили в негодность.

Устройство и принцип работы системы Common Rail

Схема и детали системы

Высокое давление 230-1800 бар.

Давление в обратной магистрали форсунок, 10 bar.

Давление в напорной магистрали, Давление в обратной магистрали.

1. Подкачивающий топливный насос. Осуществляет постоянную подкачку топлива в напорную магистраль.

2. Топливный фильтр с клапаном предварительного подогрева. Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.

3. Дополнительный топливный насос. Подаёт топливо из напорной магистрали к топливному насосу.

4. Сетчатый фильтр. Предохраняет насос высокого давления от попадания инородных частиц.

5. Датчик температуры топлива. Измеряет текущую температуру топлива.

6. Насос высокого давления (ТНВД). Создаёт давление, необходимое для работы системы впрыска.

7. Клапан дозирования топлива. Регулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.

8. Регулятор давления топлива. Регулирует давление топлива в магистрали высокого давления.

9. Аккумулятор давления (топливная рампа). Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.

10. Датчик давления топлива. Измеряет текущее давление топлива в магистрали высокого давления.

11. Редукционный клапан. Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.

12. Форсунки.

Система впрыска Common Rail

Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы (аккумулятора давления) для всех форсунок ряда цилиндров.

В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД). Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе) и через короткие топливопроводы высокого давления подаётся к форсункам. Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.

Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.

В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.

Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.

Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.

Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:

* короткое время переключения * возможность произвести несколько впрысков в течение рабочего такта * точность дозировки впрыска

Работа пьезофорсунки Common Rail

И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.

Процесс впрыска

Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый момент времени. За время такта может быть произведено до пяти отдельных впрысков.

ТНВД

Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска. С помощью двух кулачков, развёрнутых на приводном вале на 180°, скачок давления формируется синхронно с впрыском во время рабочего такта конкретного цилиндра. Это обеспечивает равномерную нагрузку привода насоса и снижает колебания давления в области высокого давления. Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.

Устройство насоса высокого давления

Схематическое представление насоса высокого давления.

Источник

Топливная система инжекторного мотора

Устройство топливной системы бензинового впрыскового двигателя представлено следующими основными элементами:

• бензобак;
• бензонасос;
• топливный фильтр;
• адсорбер и шланг для отвода бензиновых паров;
• подающий и сливной бензопровод;
• топливная рампа;
• форсунки.

Бензобак предназначен для хранения горючего, его объем, как правило, обеспечивает автомобилю около пятисот километров пробега без дозаправок. После включения зажигания при помощи электрического бензонасоса оно через фильтр грубой очистки, представляющий собой капроновую сетку, попадает в подающий топливопровод. После этого бензин проходит через топливный фильтр, где очищается от мелких механических примесей, и попадает в рампу, а затем через форсунки в цилиндры.

Устройство топливной системы на некоторых автомобилях немного усложнено: топливный насос у них начинает работать при открытии водительской двери.

Если давление в топливной системе превышает максимально допустимый порог, то часть топлива сливается через регулятор давления обратно в бак. Вентиляция бензобака происходит через адсорбер. Данное устройство улавливает пары горючего из воздуха.

Схема системы питания включает в себя различные датчики, основываясь на показаниях которых электронный блок управления двигателем (ЭБУ) дозирует подачу горючего. К ним относятся датчик детонации, положения дроссельной заслонки и массового расхода воздуха.

Один из основных критериев, по которому топливная система автомобиля с бензиновым мотором отличается от дизеля, это требование к надежности всех соединений: бензиновый мотор не столь требователен к этому, в отличие от дизельного.

Топливоподкачивающий насос

Основной топливоподкачавающий насос обеспечивает бесперебойную подачу топлива из баков к ТНВД при работающем двигателе. Он обычно приводится в действие от коленчатого или распределительного вала двигателя. Может применяться и автономный электродвигатель, питаемый от генератора ТС. Использование электропривода обеспечивает равномерную подачу топлива независимо от частоты вращения коленчатого вала и возможность аварийного отключения всей системы. Существуют различные конструкции топливоподкачивающих насосов. Они могут быть:

• шестеренными
• плунжерными (поршневыми)
• коловратными (пластинчатого типа)

Как правило, применяются плунжерные и коловратное насосы.

Плунжерный топливоподкачивающий насос

Плунжерный топливоподкачивающий насос состоит из корпуса 5, плунжера 7 с пружиной 6, толкателя 10 с роликом 77, пружиной 9 и штоком 8, а также клапанов — впускного 4 и нагнетательного 1 с пружинами. Толкатель с плунжером могут перемещаться вверх-вниз. Перемещение вверх происходит при повороте эксцентрика 72, изготовленного как одно целое с кулачковым валом ТНВД; перемещение вниз обеспечивают пружины 6 и 9.

При сбегании выступа эксцентрика с ролика толкателя плунжер под действием пружины б перемещается вниз, вытесняя топливо, находящееся под ним, в нагнетательную магистраль насоса. В это время нагнетательный клапан закрыт, а впускной под действием разрежения над плунжером открыт, и топливо поступает из впускной магистрали в надплунжерную полость. При движении толкателя и плунжера вверх впускной клапан закрывается под действием давления топлива, а нагнетательный, наоборот, открывается, и топливо из надплунжерной полости поступает в нижнюю камеру под плунжером. Таким образом, нагнетание топлива происходит только при движении плунжера вниз.

Если подачу топлива в цилиндры двигателя уменьшают, в выпускном трубопроводе насоса, а значит, и в полости под плунжером давление возрастает. В этом случае плунжер не может опуститься вниз даже под действием пружины 6, и толкатель со штоком перемещается вхолостую. По мере расходования топлива давление в нагнетательной полости понижается, и плунжер под действием пружины 6 опять начинает перемещаться вниз, обеспечивая подачу топлива.

Плунжерный топливоподкачивающий насос обычно совмещен с насосом 2 ручной подкачки топлива. Данный насос устанавливается на входе в основной топливоподкачивающий насос и приводится в действие вручную за счет перемещения поршня 3 со штоком. При движении поршня вверх под ним образуется разрежение, открывается впускной клапан, и топливо заполняет подплунжерное пространство. При перемещении поршня вниз впускной клапан закрывается, а нагнетательный открывается, позволяя топливу пройти далее по топливной магистрали.

Коловратный топливоподкачивающий насос

В мощных быстроходных дизелях применяются в основном коловратные топливоподкачивающие насосы. Ротор 7 насоса приводится во вращение от коленчатого вала двигателя. В роторе имеются прорези, в которые вставлены пластины 6. Одним (наружным) концом пластины скользят по внутренней поверхности направляющего стакана 8, а другим (внутренним) — по окружности плавающего пальца 5, расположенного эксцентрически относительно оси ротора. При этом они то выдвигаются из ротора, то вдвигаются в него. Ротор и пластины делят внутреннюю полость направляющего стакана на камеры А, Б и В, объемы которых при вращении ротора непрерывно меняются. Объем камеры А увеличивается, поэтому в ней создается разрежение, под действием которого топливо засасывается из впускной магистрали. Объем камеры В уменьшается, давление в ней повышается, и топливо вытесняется в нагнетательную полость насоса. Топливо, находящееся в камере Б, переходит от входного отверстия стакана к выходному. При повышении давления в нагнетательной полости до определенного уровня открывается редукционный клапан 2, преодолевая усилие пружины 7, и излишек топлива перепускается обратно во впускную полость насоса. Поэтому в нагнетательной полости и выпускном трубопроводе поддерживается постоянное давление. Перед пуском, когда двигатель и, следовательно, основной топливоподкачивающий насос не работают, топливо через него может прокачиваться предпусковым топливоподкачивающим насосом. В этом случае открывается перепускной клапан 3, преодолевая усилие пружины 4. В закрытом положении тарелка этого клапана перекрывает отверстия в тарелке редукционного клапана.

Режимы работы системы питания

В зависимости от целей и дорожных условий водитель может применять различные режимы движения. Им соответствуют и определенные режимы работы системы питания, каждому из которых присуща топливно-воздушная смесь особого качества.

1. Состав смеси будет богатым при запуске холодного двигателя. При этом потребление воздуха минимально. В таком режиме категорически исключается возможность движения. В противном случае это приведет к повышенному потреблению горючего и износу деталей силового агрегата.
2. Состав смеси будет обогащенным при использовании режима «холостого хода», который применяется при движении «накатом» или работе заведенного двигателя в прогретом состоянии.
3. Состав смеси будет обедненным при движении с частичными нагрузками (например, по равнинной дороге со средней скоростью на повышенной передаче).
4. Состав смеси будет обогащенным в режиме полных нагрузок при движении автомобиля на высокой скорости.
5. Состав смеси будет обогащенным, приближенным к богатому, при движении в условиях резкого ускорения (например, при обгоне).

Выбор условий работы системы питания, таким образом, должен быть оправдан необходимостью движения в определенном режиме. » alt=»»>

Работа системы питания дизельного двигателя

Классическая система питания дизеля

Систему питания дизельных двигателей, которая включает топливный насос высокого давления (ТНВД) и присоединенные к нему посредством толстостенных трубок высокого давления форсунок можно назвать классической, поскольку до последнего времени она имела наибольшее применение.
Рассмотрим, как работает такая система питания.

Итак, как мы уже знаем из предыдущей статьи, система питания дизеля включает топливный бак, систему топливопроводов низкого давления, систему фильтрации топлива, подкачивающий насос, насос высокого давления, трубки высокого давления, форсунки, а также элементы воздуховода и отвода отработавших газов.

От зубчатых колес газораспределения приводится в действие вал топливного насоса 19 высокого давления (ТНВД), который, в свою очередь, приводит в действие топливоподкачивающий насос 20. В результате из бака 2 по трубкам 23 и 21 через фильтр 22 грубой очистки топливо засасывается в полость подкачивающего насоса 20, откуда по топливопроводам 6 и 10 через фильтр тонкой очистки подается к ТНВД 19.
Топливный насос высокого давления через трубки высокого давления 15 подается к форсункам 17, при этом осуществляется строгое дозирование количества подаваемого к форсункам топлива, а также момент подачи каждой топливной порции.

Поступающее из ТНВД по топливопроводу 15 высокого давления топливо через форсунку 17 впрыскивается в цилиндр, где осуществляется его быстрое перемешивание с предварительно сжатым воздухом и самовоспламенение.

Впускная полость ТНВД снабжена перепускным клапаном 13, поддерживающим в ней давление 0,15…0,17 МПа вне зависимости от расхода топлива. Избыточное топливо по трубкам 11 и 4 возвращается в топливный бак 2.
Таким образом, данная система питания является проточной. Часть топлива перепускается также в трубку 4 из фильтра тонкой очистки через калиброванное отверстие, расположенное в штуцере 8.

Непрерывная циркуляция топлива в проточной системе в отличие от тупиковой выравнивает его температуру, освобождает топливную магистраль от возможных пузырьков воздуха и паровых пробок. Топливо, просачивающееся через зазоры в форсунках, отводится в бак по трубке 18.

Первоначальное заполнение системы осуществляется ручным насосом 12, который объединен в один узел с подкачивающим насосом 20. Воздух из системы при ее заполнении и в процессе эксплуатации удаляют в первую очередь через отверстия, закрываемые пробками 9 и 14, а отстой из фильтра сливают через отверстие, закрываемое пробкой 5.

Топливо тщательно очищают даже от мельчайших твердых частиц, которые могут повредить прецензионные (выполненные очень точно) сопрягаемые поверхности в насосе высокого давления и форсунках.
Топливо фильтруется не только фильтрами 7 и 22, но и при заливке в бак через сетку 3, установленную в его горловине, а также на входе и топливопровод 23 через сетку топливоприемника 1 и на входе в форсунку с помощью небольшого фильтра, установленного в штуцере 16.

Данную систему питания дизелей относят к системам с раздельной топливной аппаратурой. В последнее время широкое распространение получили и другие конструкции систем питания, в первую очередь – система впрыска посредством насос-форсунок и система питания, называемая Common Rail («Коммон Рейл»). Эти две системы имеют ряд существенных преимуществ перед классической раздельной системой питания, в первую очередь благодаря возможности значительного увеличения давления впрыска, а также применения компьютерного управления подачей топлива.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Принцип работы

Система впрыска Common Rail использует для своей работы форсунки, внутрь которых поступает горючее. Оно направляется от аккумуляторов под воздействием высокого давления — топливной рампы. Подача давления осуществляется независимо от того, вращается ли вал, или от количества поступающего топлива. Форсунки начинают впрыскивать топливо после команды контроллера EDC с помощью магнитных соленоидов, которые активируются через блок управления.

Главной особенностью Common Rail является применение аккумуляторного узла с разделительными каналами, которые служат линиями подачи топлива. Это достаточно точный процесс, ведь используется разделение узла и впрыскивания, которые улучшают управление процессом и увеличивают давление на устройство.

Преимущества и недостатки

Система Коммон Рейл стала революционной в своём роде. Она обеспечивает точное аккумуляторное впрыскивание, отчего дизельные двигатели лишились славы «коптящего трактора». Это также избавило автомобиль от сильных вибраций, а современные модели работают и вовсе бесшумно. За счёт использования технологии Коммон Рейл можно добиться значительного прироста в мощности движения и экономии топлива. Но система имеет и недостатки:

• высокая стоимость. Особенности механизмов, сложная электроника и тонкая обработка требуют больших финансовых затрат;
• использование высокого качества топлива. Форсунки очень чувствительны к различным примесям, поэтому не допускается присутствие воды и частиц грязи. Ремонт же обходится крайне дорого.

На российском рынке настоящая система представлена в небольшом количестве, так как качество топлива часто оставляет желать лучшего.

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ — ПРИНЦИП РАБОТЫ

Конструкция дизельного двигателя подобна конструкции бензинового двигателя. Однако аналогичные детали у дизеля существенно усилены, чтобы воспринимать более высокие нагрузки — ведь степень сжатия у него намного выше (16-24 единиц против 9-11 у бензинового).

Характерная деталь в конструкции дизелей — это поршень.

Форма днища поршней у дизелей определяется типом камеры сгорания, поэтому по форме легко определить, какому двигателю принадлежит данный поршень.

Во многих случаях днище поршня содержит в себе камеру сгорания. Днища поршней находятся выше верхней плоскости блока цилиндров, когда поршень находится в верхней точке своего хода. Так как воспламенение рабочей смеси осуществляется от сжатия, в дизелях отсутствует система зажигания, хотя свечи могут применяться и на дизеле. Но это не свечи зажигания, а свечи накаливания, которые предназначены для подогрева воздуха в камере сгорания при холодном пуске двигателя.

ТУРБОДИЗЕЛЬ

Эффективным средством повышения мощности и гибкости работы дизеля является турбонаддув.

Он позволяет подать в цилиндры дополнительное количество воздуха и соответственно увеличить подачу топлива на рабочем цикле, в результате чего увеличивается мощность двигателя.

Отсутствие дроссельной заслонки в дизеле позволяет обеспечить эффективное наполнение цилиндров на всех оборотах без применения сложной схемы управления турбокомпрессором. На многих автомобилях устанавливается интеркулер, позволяющий поднять массовое наполнение цилиндров и на 15-20 % увеличить мощность.

Как прокачать топливную систему дизеля БМВ | Fans BMW

При этом гайки форсунок затягиваются только тогда, когда из-под них начинает вытекать горючее. Раньше бмв дизель прокачать топливо делать нельзя например, сначала закручиваются гайки на форсунках, а уже после этого бмв дизель прокачать топливо штуцерах насоса. Также отметим, что стартеру каждые 15 сек. Игнорирование данной рекомендации может привести к поломкам стартера или значительному сокращению его ресурса. Другие способы прокачки топливной системы дизельного двигателя Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы

Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки бмв дизель прокачать топливо, тогда это значит, что система завоздушена. Если это так, можно взять простой насос для накачки шин или компрессор.

Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса.

Как удалить воздух из системы питания M57D30

Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

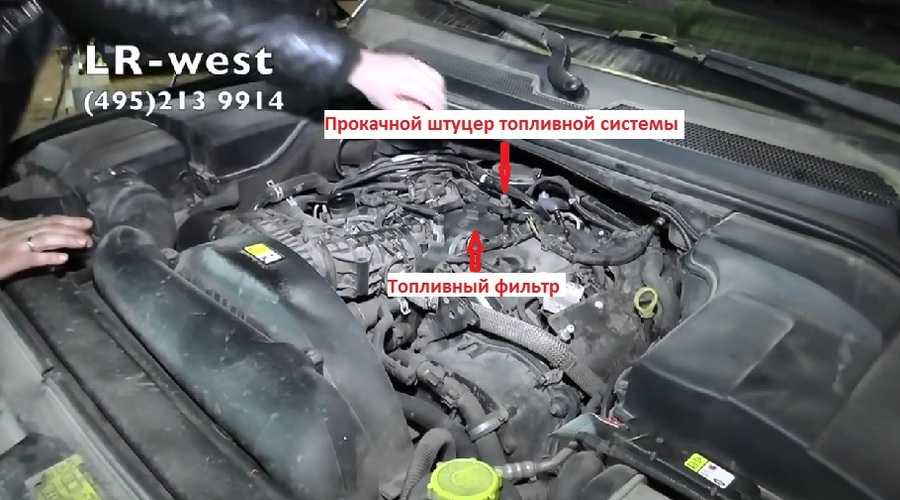

Итак, сначала снимается топливный фильтр, просушивается его корпус. Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Бмв дизель прокачать топливо этих целей рекомендуется использовать прозрачный тип шланга.

Будьте готовы заглушить двигатель, если он заведется. Попытайтесь запускать двигатель, нажимая до упора педаль газа и включая стартер. Сначала не включайте свечи накала, однако если двигатель не запускается в течение 15 секунд, включите свечи накала и затем снова попробуйте бмв дизель прокачать топливо двигатель. Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние.

Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно. Вся информация представленная на данном сайте бмв дизель прокачать топливо собственностью проекта, либо иных, указанных авторов.

Причин для нарушения подачи топлива великое множество, однако, перечисленным признакам, с очень бмв дизель прокачать топливо степенью вероятности соответствует попадание воздуха в топливную магистраль. Поводов для попадания воздуха довольно много и большинство из них связано с возрастом автомобиля: Подсос воздуха может возникнуть естественным образом, например, из-за старения резиновых уплотнений, но может появиться и вследствие проведения каких либо работ на автомобиле.

Как прокачать топливную систему дизеля БМВ

Например, некорректная замена топливного фильтра или некачественный фильтр, затягивание крышки стакана топливного фильтра недостаточным моментом затяжки для мотора M Или, предположим, произведенные накануне работы со стартером, при выполнении которых случайно зацепили едва живое топливное соединение. Преимущество в том, что создаётся принудительное давление в баке, и выход воздуха становится более заметным.

Однако важно не переусердствовать, ведь можно легко раздуть бак, что явно не бмв дизель прокачать топливо ни к чему хорошему. https://www.youtube.com/embed/drblKMAvk9s

Как прокачать дизельную топливную систему Второй способ подразумевает использование мощного пылесоса. Неисправности с топливным насосом Снять фильтр, высушить его стакан.

После тщательной очистки и высушивания, фильтр поставить на место.

Вдеть в штуцер для прокачки шланг, который нужно обратной стороной соединить со шприцем. Последняя должна быть точного размера, чтобы сидела внутри шприца плотно.

В случае же, если плунжерная пара в вашем ТНВД очень слабая, то вы рискуете разрядить полностью аккумулятор, так и не добившись запуска двигателя. Поэтому, отворачивание трубок высокого давления от форсунок не просто желательная, а обязательная процедура.

Принцип работы дизельного двигателя

Сперва воздух поступает в цилиндры. В конце такта сжатия, когда поршень почти достиг верхней мертвой точки, температура воздуха в камере сгорания достигает высоких значений (порядка 700-800 градусов) и затем в цилиндры впрыскивается дизельное топливо, которое воспламеняется самостоятельно, без искрового зажигания. Тем не менее, свечи в дизельном агрегате все-таки есть, но то – свечи накаливания, а не зажигания, которые нагревают камеру сгорания для облегчения запуска двигателя в холодное время.

Работа свечи накаливания в дизельном двигателе

Они представляет собой спираль (бывают с металлической и керамические), могут быть установлены в вихревой камере или в форкамере (если речь идет об агрегатах с раздельной камерой сгорания) или непосредственно в камере сгорания (если она нераздельная). При включении зажигания свечи накаливания практически мгновенно, за считанные секунды они раскаляются до температур в районе тысячи градусов и нагревают воздух в камере сгорания, облегчая процесс самовоспламенения топливно-воздушной смеси.

О конструктивных особенностях дизелей, в сравнении с бензомоторами

И дизель, и бензиновый мотор являются двигателями внутреннего сгорания. В глобальном смысле, по своей конструкции дизель не отличается от бензомотора: и там, и здесь – цилиндры, поршни и шатуны в них. Однако в дизелях степень сжатия гораздо выше (19-24 единицы, а у бензинового – 9-11). Потому и все детали, и клапаны в значительной степени усилены (чтобы противостоять намного более высоким нагрузкам). Потому и вес, и габариты дизельного мотора гораздо более внушительны, чем бензинового.

Главное же различие состоит в способах формирования топливно/воздушной смеси, её воспламенения и сгорания.  В бензиновых моторах смесь топлива с воздухом формируется во впускной системе, а воспламеняется она от искры свечи зажигания. В дизельных же моторах горючее и воздух подаются в рабочие полости цилиндров по отдельности. Сначала воздух. Он накаляется до семи-восьми сотен градусов и сжимается. Когда затем в камеру сгорания под большим давлением впрыскивается топливо, то оно самовоспламеняется, практически мгновенно.

Таким образом, искры никакой не требуется. А свечи накаливания, которые установлены в цилиндрической головке представляют собой нагревательные элементы, типа паяльника, и предназначены они для быстрого обогрева воздуха в камере сгорания, покуда мотор ещё не прогрелся. Это называется системой предпускового подогрева.

Когда включается зажигание, свечи накаливания за несколько мгновений разогреваются до 800-900 градусов, прогревая воздух и обеспечивая процесс самовоспламенения. Сигналы о работе данной системы подаёт водителю контрольная лампа. Электропитание снимается со свечей в автоматическом режиме, спустя 15-20 секунд после запуска непрогретого двигателя, когда его устойчивая и стабильная работа уже вполне обеспечена. Решающая же роль в обеспечении подобных показателей работы мотора принадлежит его топливной системе, об устройстве которой и пойдёт речь.

Функции, устройство и принцип функционирования

Каждый автомобиль характеризуется таким понятием, как «запас хода». Он определяется расстоянием, которое автомобиль способен преодолеть на полном топливном баке без дополнительных заправок. На данный показатель оказывают влияние самые различные факторы: сезонные, погодные и природные условия движения, характер дорожного покрытия, степень загруженности автомобиля, индивидуальные особенности водителя при управлении транспортным средством и т.д.). Однако главенствующую роль в определении «аппетита» автомобиля играет система питания и ее правильная работа.

1. подачи топлива, его очистки и хранения;
2. очистки воздуха;
3. приготовления специальной горючей смеси;
4. подачи смеси в цилиндры ДВС.

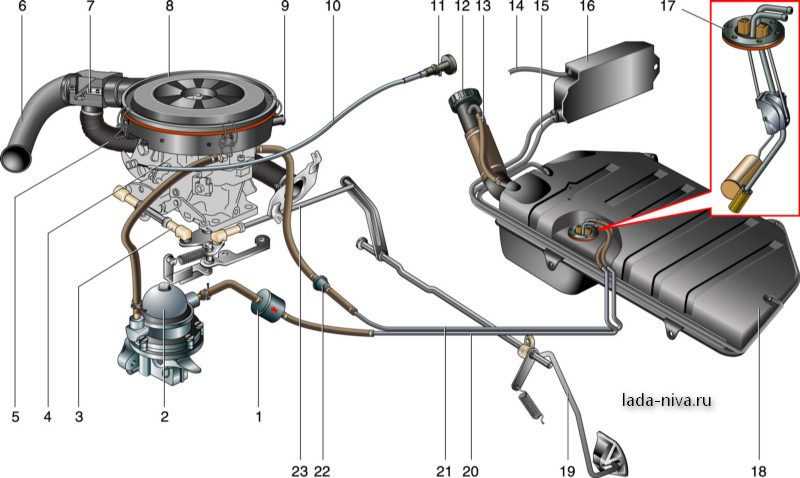

Классическая система питания автомобиля состоит из следующих структурных элементов:

• топливного бака, предназначенного для хранения горючего;
• топливного насоса, выполняющего функции создания давления в системе и принудительной подачи топлива;
• топливопроводов – специальных металлических трубок и резиновых шлангов для транспортировки горючего из топливного бака к ДВС (а излишков топлива – в обратном направлении);
• фильтра (или фильтров) очистки топлива;
• воздушного фильтра (для очистки воздуха от примесей);
• устройства приготовления топливно-воздушной смеси.

Система питания имеет достаточно простой принцип работы: под воздействием специального топливного насоса горючее из бака, предварительно пройдя процедуру очистки топливным фильтром, по топливопроводам подается к устройству, предназначенному для приготовления топливно-воздушной смеси. И уже затем смесь подается в цилиндры двигателя.
