Как исправить проблему, если турбина гонит масло в интеркулер

Опасно ли попадание масла в интеркулер

Прежде всего, следует ознакомиться с тем, для чего сконструирован интеркулер. Этот термин должен быть хорошо знаком тем, кто эксплуатирует дизельный мотор. У таких двигателей, помимо турбонаддува, есть промежуточный охладитель. Именно его и окрестили интеркулером.

Образно говоря, это своеобразный радиатор для охлаждения топливной смеси

Поскольку конструктивно у него есть чёткие функциональные задачи, масло в интеркулере однозначно является явлением ненормальным, поэтому важно определить, насколько это опасно для механизма машины. Здесь однозначного ответа искать не надо

Все зависит от нескольких факторов, каждый из которых играет немаловажную роль.

Подчас незначительное наличие масла может не представлять собой для двигателя серьезной угрозы. Но это лишь временно, поскольку его там быть не должно, и оно непременно будет отрицательно влиять на функционирование двигателя. Так, после смешения масла с протекающим через радиатор воздухом такой «обогащенный состав» попадёт в топливную смесь и ухудшит эффективность её сгорания. Самым неприятным вариантом может быть загорание масла, что нередко и случается на практике в тех случаях, когда мотор перегрет при продолжительном функционировании в предельном формате.

Зачем в автомобиле нужен интеркулер

Практически любой современный дизельный двигатель оснащается интеркулером. Несмотря на всевозможные разновидности подобных устройств, основное их назначение остаётся неизменным – понижение температуры нагнетаемого воздуха. Как правило, промежуточный охладитель устанавливается непосредственно после турбины. Воздух, проходя через трубки представленного устройства отдаёт большую часть тепла и, будучи охлажденным, поступает в камеру сгорания двигателя.

Охлажденная воздушная смесь обладает большей плотностью. Такая консистенция наиболее оптимальна с точки зрения эффективной работы любого двигателя. Чем больше плотность воздушной смеси, тем значительнее объём поступившего в камеру сгорания воздуха. Такая смесь будет способствовать более высокому давлению внутри цилиндров, что существенно повысит КПД дизельного двигателя.

Сама конструкция интеркулера выполнена таким образом, чтобы проходящий через него воздух не встречал на своём пути каких-либо препятствий. В противном случае, это бы повлекло за собой снижения давления, нагнетаемого турбиной воздуха, что неблагоприятно отразилось бы на эффективной работе мотора.

Принципиальное расположение теплообменника может варьироваться, в зависимости от особенностей подкапотного пространства конкретного автомобиля. В большинстве случаев его монтируют перед основным радиатором системы охлаждения, либо в боковой части у крыла.

Полезная площадь охлаждающих элементов теплообменника рассчитывается индивидуально, для каждого отдельно взятого типа дизельного двигателя, с учетом его технических характеристик и условий эксплуатации.

Основные причины попадания масла в интеркулер

Как показывает автомобильная практика, если имеется масло в интеркулере дизельного двигателя, причины его появления весьма типичные. Они касаются:

• разного рода неисправностей масляного или воздушного фильтра;
• перегрева двигателя;
• течи в турбине (виной чему часто являются поврежденные сальники);
• повреждений в вентиляционной системе, обслуживающей картерные газы, и т.д.

Неисправности системы вентиляции картерных газов

Ещё одной распространенной причиной проникновения масла в интеркулер специалисты называют поломки в системе вентиляции картерных газов. Такая система должна уменьшать выброс в атмосферу опасных веществ из картера. Если нормальная вентиляция газов не обеспечивается (например, по причине поломки клапана), моторное масло ухудшает свои рабочие параметры, разрушает металлическую часть мотора и т. п. Итогом станет фиксация нежелательных экологических и иных проблем, включая просачивание масла в интеркулер.

Забит масляный фильтр

Ещё одна типичная причина нежелательного наличия масла в интеркулере автомобиля – масляный фильтр забит и не выполняет в полном объеме возложенные на него функции. Тогда непременно возникает зона разреженности, за счёт чего всасываемое масло и попадает в интеркулер. Если это случилось, без основательной очистки фильтра не обойтись.

Грязный воздушный фильтр

Реальной причиной порой может оказаться и основательно забитый воздушный фильтр. Его загрязненность не позволяет ему пропускать, как положено, достаточный объем воздуха. При этом, как и в предыдущем случае, возникает разреженная зона, создавая своеобразный «насос», который всасывает масло. Здесь тоже придётся прибегать к тщательному очищению фильтра, дабы не допустить последующего неизбежного разрушения колец уплотнения.

Перегрев мотора

Масло на патрубке интеркулера, может быть также результатом перегрева двигателя. Многие автовладельцы злоупотребляют этим, постоянно заставляя работать мотор на износ без всяких веских причин

Рано или поздно такое пренебрежительное «внимание» к машине со стороны водителя может привести к появлению нежелательных и вредных для автомобиля неисправностей, вплоть до выхода их строя его важных узлов

Турбина дает течь из-за поврежденного сальник

Профессионалы автомобильного дела знают, что нередко причиной является то, что турбина кидает масло в интеркулер. Выяснение причин того, почему гонит масло в интеркулер, показывает, что сему виной неисправный сальник, через который масло и сочится.

Изгиб возвратного маслопровода турбины

Иной раз причиной становится такая «мелочь», как изогнутость сливного маслопровода, установленного между картером двигателя и турбиной. Если он не прямой, как положено, но имеет существенные изгибы, все дело может быть именно в этом – за счёт возникновения повышенного турбинного давления. Оно возрастает настолько, что силой продавливает масло сквозь уплотнительные кольца. Здесь для нормализации ситуации достаточно придать маслопроводу ровную форму.

Интеркулер: Для чего он нужен, и как работает

Все японские турбовые автомобили, за совсем уж редким исключением, выходя с заводского конвейера, получают интеркулер (охладитель воздуха). Однако, в отличие от подобных автомобилей других производителей, японцы предпочитают ставить охладитель либо под капот, либо в крыло, но никак не в передний бампер. В последнем случае охладитель будет фронтальным. Подобные кулера называются FMIC — front mount intercooler. О них сейчас и поговорим.

Итак, турбина сжимает воздух, создает давление и те самым повышает температуру этого воздуха. Более того, чем выше температура воздуха в атмосфере, тем больше нагревает его турбина при сжатии. Нагретый воздух поступает во впускной коллектор. Чем сильнее он нагрелся, тем меньше его плотность, а вместе с тем в нем меньше молекул кислорода. Следовательно, в смесь поступает меньше бензина, а значит и мощность будет меньше. Обычные подкапотные или «крылатые» интеркулеры плохо обдуваются и имеют небольшую площадь. Более того, подкапотные кулеры еще и нагреваются от двигателя. Ситуация особенно усугубляется в летние жаркие месяцы.

Выбирать интеркулер нужно под определенную мощность конкретного автомобиля. При этом стоит брать его с запасом в 100-200 лошадиных сил. Благодаря такому шагу, получится избежать ненужных потерь мощности, а на лаг все это не окажет никакого влияния. Патрубки и трубы следует выбирать в соответствии с диаметром дроссельной заслонки выпускного коллектора. Стоит также учитывать размер выходного отверстия на тот случай, если заслонок несколько.

В идеальном варианте схема подключения должна быть такой, чтобы длина патрубков была как можно более короткой. Диаметр труб, в свою очередь, должен увеличиваться по мере удаления от турбины, а вход в интеркулер нужно стараться сравнять с диаметром дроссельной заслонки. Рекомендуется изолировать теплонепроводящим материалом трубы, идущие под капотом в зонах возможного нагрева.

Сам же интеркулер лучше всего будет установить в переднем бампере, так чтобы он был спереди от основного радиатора двигателя и радиатора кондиционера. Достаточно часто для этого приходится подрезать бампер. Перед кулером рекомендуется поставить сетку, дабы воспрепятствовать попаданию мелких камней и прочих посторонних предметов. Грамотно установленный фронтальный интеркулер сразу же положительно повлияет на мощность автомобиля.

Автомобилистам, и не только начинающим, важно знать, как не сжечь стартер в автомобиле. Это позволит существенно сократить расходы на автомобиль

Устранение последствий

Предположим, вы уже разобрались, почему масло в интеркулере появилось столь внезапно, и устранили причину попадания смазочного материала в промежуточный охладитель. Однако вам предстоит ещё выполнить очистку самого интеркулера. Если не сделать этого, масло будет смешиваться с проходящим через радиатор воздухом и попадать в топливную смесь, ухудшая параметры её горения. Кроме того, существенно снизится эффективность охлаждения воздуха в интеркулере, что приведёт к лишению автомобиля преимуществ, получаемых от его установки. В самом неприятном случае масло может загореться, что обычно происходит в результате перегрева мотора при длительной работе в предельных режимах.

Необходимо провести комплексную очистку этого приспособления — чтобы сделать это, его придётся демонтировать. Большинство интеркулеров, работающих по принципу «воздух-воздух» снять можно максимально просто — для этого достаточно открутить несколько болтов и разжать хомуты, а вот с жидкостными моделями могут возникнуть сложности. Чтобы узнать, чем промыть интеркулер от масла, внимательно изучите инструкцию по эксплуатации транспортного средства — обычно производитель предоставляет перечень допустимых средств

Если указания на них отсутствуют, приобрести их не удаётся или они обходятся слишком дорого, можно обратить внимание на универсальную автомобильную химию. В частности, хорошие результаты даёт применение средства Profoam 2000

В сети можно часто встретить рекомендации относительно применения бензина, керосина, Уайт-спирита и прочих веществ, однако применять их без консультации со специалистом нельзя. Некоторые интеркулеры содержат материалы, которые легко повреждаются растворителями или горючим — соответственно, использование таких средств приведёт к необратимому повреждению детали силового агрегата. Идеальным вариантом является использование услуг сервисного центра, хотя это потребует от вас немалых расходов.

После того как вы промыли интеркулер согласно инструкции, указанной на ёмкости с очистительным средством, смойте остатки автомобильной химии водой. Будьте внимательны — наливать её следует только под малым давлением, так как соты радиатора могут достаточно легко повреждаться большим напором. Повторяйте цикл очистки до тех пор, пока из интеркулера не начнёт выходить чистая вода — обычно для этого требуется 5–6 промывок. В конце можете продуть устройство тёплым воздухом под небольшим давлением — но помните, что высокая температура и увеличенный напор могут повредить интеркулер. Когда всё будет завершено, и вы полностью устраните лишнюю воду, приспособление стоит также очистить от внешних загрязнений и установить на автомобильный двигатель.

3 Очистка детали дизельного двигателя своими руками

Даже если на первом этапе вы определили причину попадания масла в охладительный механизм и частично устранили ее – это не гарантирует нормальную работу системы без чистки интеркулера. Если этого не сделать, масло постепенно будет смешиваться с воздухом, который проходит через охладитель, и загрязнять топливную смесь, что приведет к ухудшению мощности, увеличению расхода и другим неприятным последствиям. Самым «тяжелым» из них может стать перегрев двигателя в результате воспламенения большого количества масла, особенно это актуально в летнее время года для дизельных двигателей.

Очистка интеркулера происходит с помощью специальной автохимии после полного демонтажа детали из системы двигателя авто. На большинстве автомобилей стоит интеркулер системы «воздух-воздух». Снять его, как правило, не составляет труда. Достаточно ознакомиться с инструкцией по эксплуатации автомобиля, открутить несколько болтов, снять хомуты и извлечь устройство из системы. Делать это необходимо на полностью остывшем автомобиле с выключенной системой зажигания.

Что касается жидкостных радиаторов охлаждения, то снятие в данном случае представляет собой более трудоемкий процесс, который на некоторых моделях авто потребует наличия специальных инструментов. В любом случае каждая модель автомобиля имеет свои особенности, но чистка интеркулера – это обязательная процедура не только, если в нем обнаружено масло, так как он в процессе эксплуатации собирает и другую грязь, пыль, отложения и т.д. Поэтому чистка – это эффективный способ профилактики сбоев в работе турбины и других составляющих системы.

Чистить автомобильный интеркулер рекомендуется именно автомобильной химией, не стоит применять бензин, уайт-спирит и другие растворители, так как большинство современных деталей охлаждения содержат материалы, способные повредиться под действием этих веществ. Мыть деталь лучше всего под давлением в несколько заходов, при этом финальным штрихом является промывка простой водой с помощью Керхера или другой ручной мойки с возможностью регулировки давления.

Самое главное, помните, что причин, почему масло попадает в систему интеркулера, может быть огромное количество, визуально определить можно только малую часть, в остальных случаях необходимо специальное оборудование и хороший специалист.

Чем больше в автомобиле различных технических ухищрений, тем более сложным становится его обслуживание. Вот например, двигатели с турбонаддувом. С одной стороны — повышение мощности двигателя при том же рабочем объеме, сокращение расхода топлива.

С другой — увеличенные размеры и масса моторного агрегата. А главное — повышенные требования к обслуживанию. Особого внимания требуют турбокомпрессор и охладитель воздуха. Специфические проблемы последнего рассматриваются в предлагаемой статье.

Вентиляция картера

Система вентиляции картерных газов предназначена для того, чтобы снизить давление в картере двигателя. Давление там образуется по причине попадания выхлопных газов при работе двигателя. Для этого картер посредством патрубка соединен с зоной пониженного давления или с зоной разрежения. В атмосферных двигателях внутреннего сгорания это как раз впускной коллектор. Если мотор турбированный, то вентиляция картера подключается к входному патрубку на турбокомпрессоре.

В любой турбине имеется магистраль, предназначенная для слива масла. Она соединяется со смазочной системой двигателя. Чаще всего данная магистраль подключается ниже уровня масла в картере. Поэтому, когда давление возрастает, масло из турбокомпрессора не может нормально удаляться. Также такая проблема может быть по причине засора сепаратора. Это один из узлов в системе вентиляции. Также может быть закоксован патрубок.

Разновидности интеркулеров

Сегодня в продаже есть два вида изделий этого типа: воздушные и водные. Каждый из них обладает своими недостатками и преимуществами.

Воздушные

Это более дешевые изделия, поэтому они пользуются большей популярностью у автовладельцев как бензиновых, так и дизельных агрегатов. Воздушный интеркулер (или как его еще называют интеркулер типа «воздух-воздух») отличается простейшей конструкцией, которая включает в себя трубки, по которым проходит воздух, соединенные пластинами. Так как охлаждение происходит благодаря движению воздушных масс по трубкам, то чем габаритнее такая система (поэтому есть смысл устанавливать ее на внедорожники или грузовики), тем эффективнее она будет. В среднем устройство способно остужать воздух на 40-50 градусов. Этого достаточно для того, чтобы прибавить силовому агрегату до 15% мощности.

Полезно! Не стоит покупать слишком большой воздушный теплообменник, так как в этом случае будет намного больше изгибов труб, из-за чего будет падать давление воздуха.

Как правило, элементы воздушного типа устанавливают над самим мотором, за бампером (передним) или в одном из боковых крыльев. Последние два варианта лучше, так как в этом случае обдув будет более интенсивным.

Важно! Эффективно такая система будет работать только на скорости более 30-35 км/ч

Водные

Интеркулер типа «воздух-вода» используется реже. Он стоит дороже (ценник отечественных моделей начинается от 10 000 рублей, а импортные обойдутся в 40-50 000 рублей), но, занимает намного меньше места и эффективнее осуществляет охлаждение. Такие агрегаты способны понижать температуру воздуха на 70%. Даже простейшая модель водного интеркулера способна повысить мощность авто на 20%.

Есть и более эффективные устройства, в которых в качестве охладителя применяется жидкий азот, тосол или антифриз. Такие модели позволяют почти вдвое увеличить теплоотдачу (если сравнивать с обычными «водными» устройствами).

Интересно! Владельце дорогих спорткаров устанавливают себе водные интеркулеры по спецзаказам. В таких системах воздушные массы охлаждаются за счет льда и специальной жидкости.

Тем не менее, такие изделия обладают и минусом – более сложной конструкцией. Интеркулеры этого типа состоят их электронных блоков, датчиков, помп, трубок и элементов, которые непосредственно отвечают за теплообмен. Это означает, что если такое изделие выйдет из строя, то его ремонт будет стоить дорого. Поэтому чаще всего предпочтение отдается моделям воздушного типа. Но, независимо от выбранного вида устройства, нужно быть очень внимательными при его покупке.

Устранение неисправностей

Чтобы узнать — гонит ли масло из турбины, необходимо открутить крепежные хомуты и отсоединить от выходного патрубка подающий рукав. Утечки масла, если они есть, будут видны. Дальнейшие действия:

• Снять турбину с двигателя, разобрать ее, удалить грязь из масляных каналов, промыть детали соляркой. После чего проверить корпус — нет ли в нем трещин.
• Поставить новые подшипники, уплотнения, запорные кольца. Шейки вала и втулки смазать моторным маслом.
• Проверить сливную магистраль, промыть от грязи, отложений. Если она деформирована — выправить.
• Очистить систему вентиляции картера, включая малую и большую ветви, а также маслосъемники и клапан PCV. Последний не содержит резиновых деталей, поэтому его можно промывать любым растворителем.
• Заменить масляный и воздушный фильтры.
• В заключение рекомендуется произвести замену моторного масла.

Внимание: для дизелей с турбонаддувом необходимо использовать специальное масло с присадками, сохраняющими смазывающие свойства при высокой температуре в газовой турбине

Основные причины попадания масла в интеркулер

На первый взгляд – совершенно непонятно, откуда может взяться масло в интеркулере. Ведь поступает в него сжатый воздух, на выходе – тоже сжатый воздух, только охлажденный.

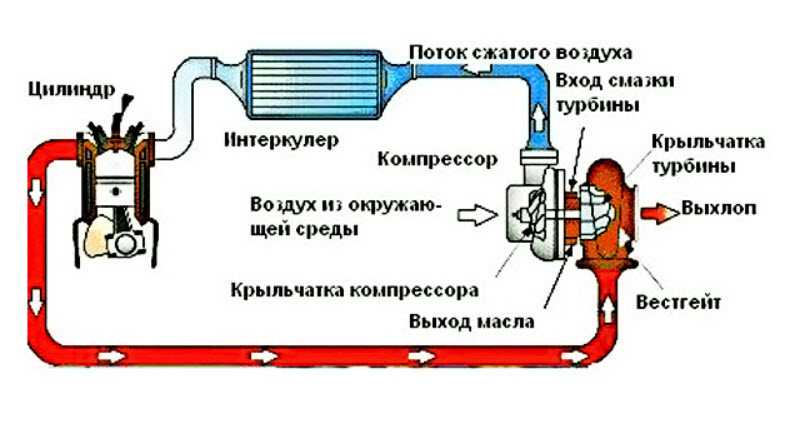

Итак, мы уже знаем, что нагретый воздух подается в интеркулер турбиной. Турбина представляет собой колесо с лопастями и действует по принципу вентилятора. При высокой скорости вращения турбины происходит сжатие воздуха и его нагрев. Сжатый воздух попадает в интеркулер.

Турбина приводится в действие энергией отработавших газов, которые раскручивают ее до высоких скоростей.

Если в двигателе возникает неполадка, связанная с нарушением вентиляции картера или попаданием моторного масла в выпускной коллектор, то это масло оказывается в турбине. Но этого еще недостаточно для его проникновения в интеркулер. А вот если нарушена герметичность сальников турбины, то под действием разряжения, создаваемого турбиной масло может проникать в теплообменный контур, а оттуда уже – в интеркулер

Еще одной частой причиной появления масла в интеркулере становятся проблемы с маслопроводом, соединяющим турбокомпрессор и картер двигателя. Деформация элементов маслопровода приводит к повышенному давлению масла в турбокомпрессоре и его выдавливанию через уплотнительные элементы

Следы масла могут появиться также в результате сильного засорения воздушного фильтра или образования трещин и негерметичности в воздуховоде, ведущем в турбокомпрессор. При этом в охлаждающем контуре создается разряжение и масло, разрушая уплотнители турбины, всасывается из турбокомпрессора

Учитывая, что при неисправности двигателя пары и брызги масла могут находиться в подкапотном пространстве, оно может проникать в интеркулер и через неплотности и повреждения в соединениях и трубопроводах системы турбонаддува

Иногда при непрофессиональной установке системы турбонаддува для герметизации соединений используются обычные герметики. Выдавливание при сборке их излишков внутрь системы способно привести к засорению системы и образованию пробок. Это также может привести к проникновению масла в теплообменник.

С основными причинами разобрались.

Назначение детали

Конечно, некоторое число водителей не очень знают составные части автотранспорта, а тем более интеркулер и его предназначение. Но тут стоит вспомнить прошлое, а именно школу, когда проходили уроки физики

Можно обратить внимание на тот момент, что когда происходит нагревание того или иного предмета, то он становится больше, а если остудить, то он тогда становится крепче. Таким образом, при наличии в транспортном средстве турбонаддува, сам воздух в нём ведёт движение через нагнетатель, и способствует передвижение выхлопными газами

Последние имеют большую температуру нагревания, и тем самым способствуют нагреванию кислорода, который применяется в топливной смеси и может колебаться от 150 до 200 градусов. Сама топливная смесь становится на много шире, и поэтому перерабатывается не полностью.

Таким образом, для лучшей работы приводного узла, соединяемую смесь необходимо остудить. Следует после турбины поставить радиатор, как вы поняли, это и есть интеркулер. Вследствие чего возможно увидеть неплохие изменения, а именно:

· Двигатель станет мощнее;

· Минимальное выделение вредных газов при выхлопе;

· Экономия бензина или дизельного топлива;

· Мотор станет эластичнее, из-за быстрой реакции, на иной подаче топлива.

Вначале радиаторы были предназначены только на автомобили с дизельным топливом, так как они очень капризные к большой температуре смеси, и поэтому еще один интеркулер значительно уменьшит температуру кислорода, который проникает из турбины от 50 до 75 градусов. В наше время, как производители, так и различные компании, устанавливают радиаторы на бензиновые двигатели.

Очень часто интеркулеры применяются воздушные, и похожи они на обычные радиаторы, разность между ними в том, что соты в середине пропускают кислород, а не жидкость. Такие радиаторы более эффективней, и не кусаются по карману, но ему нужно много места под капотом. Вот жидкостные интеркулеры по объёму меньше, без насоса, а также электронного щита управления — не будут работать. Так что можно выявить налёт масла на самом интеркулере дизельного мотора, даже если он оборудован всем необходимым средством защиты.

Самостоятельная очистка интеркулера дизельного двигателя

После устранения неисправностей, которые привели к выбросу масла в охладитель, необходимо осуществить очистку интеркулера. Данная процедура нужна для того, чтобы воздух нормально охлаждался, а остатки моторного масла в воздушном радиаторе не смешивались с подаваемым турбиной воздухом.

Попадание смеси масла и воздуха в цилиндры снижает эффективность работы дизельного двигателя, приводит к сильному нагарообразованию и коксованию, изменяются условия сгорания топливно-воздушной смеси и т.д. В критических случаях возможно даже возгорание моторного масла в цилиндрах и перегрев дизельного двигателя.

1. Чтобы почистить интеркулер своими руками потребуется его демонтаж. Очистка от моторного масла предполагает использование специальных клинеров-очистителей, которые широко представлены в продаже. Перед использованием обязательно соберите информацию о том, можно ли использовать выбранное средство для очистки интеркулера конкретного автомобиля.
2. Не рекомендуется промывать интеркулер бензином или керосином, различными растворителями и другими агрессивными составами. Определенные охладители могут состоять из таких материалов, которые легко разрушаются под воздействием агрессивных средств очистки. В подобной ситуации существует риск полностью вывести устройство из строя.
3. Что касается воздушных охладителей, для их снятия нужно выкрутить крепежные болты и снять хомуты. Демонтаж жидкостного охладителя потребует тщательного изучения инструкции.
4. Промывать охладитель необходимо в строгом соответствии с указаниями производителя, которые указаны на упаковке очистителя. После промывки необходимо тщательно смыть остатки химии при помощи проточной воды.
5. Многие автолюбители для очистки подкапотного пространства используют Керхер. В случае с мойкой охладителя можно также использовать данный способ. Необходимо отметить, что подавать воду нужно строго под небольшим давлением. Соты охладителя достаточно хрупкие, вода может повредить устройство при интенсивной подаче.
6. Промывку необходимо повторять до того момента, пока из радиатора не начнет вытекать чистая вода. По окончании необходимо хорошо просушить охладитель, чтобы исключить вероятность присутствия воды. Для ускорения процесса сушки интеркулер внутри аккуратно продувают сжатым воздухом с минимальным давлением.
7. Необходимо также тщательно промыть наружную сторону охладителя от пыли, грязи и остатков моторного масла. Завершающим этапом станет обратная установка очищенного устройства.

Диагностика и устранение неисправности

Моторное масло может попадать как в воздушный, так и в жидкостной интеркулер. В результате качество охлаждения наддувочного воздуха снижается, система турбонаддува не обеспечивает должной производительности.

В том случае, если турбина бросает масло в интеркулер, стоит начать с диагностики неисправностей турбокомпрессора. Масло часто гонит на интеркулер в случае проблем с маслопроводом. Указанный маслопровод является сливным патрубком и соединяет турбокомпрессор и картер двигателя. Необходимо визуально оценить состояние элемента на предмет наличия трещин, загибов и т.д.

Маслопровод со временем может деформироваться, уплотнительные элементы также могут прийти в негодность. Пережатый маслопровод будет означать, что в системе турбонаддува создается слишком высокое давление, а масло выдавливается через уплотнительные кольца. В случае обнаружения дефектов рекомендуется полностью заменить деталь и уплотнители. Если маслопровод изогнут, но повреждений нет, тогда решением проблемы может быть простое выравнивание данного элемента и надежная фиксация.

Во время осмотра стоит отдельно учитывать вероятность трещин самого корпуса интеркулера. Если таковые обнаружены, тогда возможно их устранение при помощи сварки. При наличии масла на интеркулере также обязательно производится осмотр воздуховода, который подводит воздух к турбине. Осмотрите элемент на наличие трещин и других дефектов.

Дополнительно понадобится проверить состояние воздушного фильтра. Если воздуховод поврежден и/или фильтр сильно забит, тогда достаточное количество воздуха не поступит в турбину. В турбокомпрессоре образуется разрежение, моторное масло «высасывается», уплотнители разрушаются и смазка попадает в интеркулер. Неисправность устраняется заменой/чисткой фильтра и исправлением дефектов/заменой воздуховода.

Сильное загрязнение охладителя маслом может указывать на то, что в картере двигателя слишком высокий уровень смазки. Избыток смазочного материала заставляет турбину кидать масло на радиатор охлаждения воздуха. Данная ситуация может возникнуть по нескольким причинам:

• значительный перелив моторного масла;
• проблемы с системой вентиляции картера;
• попадание ОЖ или топлива в систему смазки;

В первом случае будет достаточно удалить лишнее масло из двигателя, оставив в картере рекомендуемый объем. Второй случай относится к более серьезным неисправностям, так как попадание масла через маслопровод в турбину указывает на высокое давление картерных газов. Высокое давление свидетельствует о неисправностях системы вентиляции картера, а также может говорить об износе ЦПГ, разрушении поршневых колец, самого поршня или стенок цилиндра.

Отработавшие газы переполняют картер и начинают выдавливать моторное масло по сливной трубке в турбину, откуда смазка и попадает в интеркулер. Для устранения проблемы может потребоваться очистка системы вентиляции, а также вполне возможна необходимость капитального ремонта ДВС.

Основные причины попадания масла в интеркулер

Вот основные причины, по которым масло гонит в промежуточный охладитель:

• неисправности системы вентиляции картерных газов;
• забит масляный фильтр;
• грязный воздушный фильтр;
• перегрев мотора;
• турбина гонит масло из-за поврежденного сальника;
• изгиб возвратного маслопровода турбины.

Неисправности системы вентиляции картерных газов

Во время резкого разгона, движения по неровным дорогам, а также при работе под большой нагрузкой, давление, которое создает сгорающая топливовоздушная смесь, гораздо выше, чем обычно. Из-за этого количество газов, которые прорываются через поршневые кольца в картер, увеличивается. Если система вентиляции картера работает исправно, то эти газы проходят через интеркулер, затем поступают в цилиндры, где и сгорают вместе с топливом. Со временем эта система начинает работать все хуже. Маслоуловитель перестает справляться со своей функцией, а пружина PCV клапана теряет упругость.

Если система вентиляции работает неэффективно, то давление в картере возрастает, из-за чего вместе с газами в радиатор интеркулера гонит капельки масла. После охлаждения они скапливаются внизу интеркулера. Если масло гонит по этой причине, то вскоре избыточное давление приведет к продавливанию сальников и появляется течь.

Забитый патрубок вентиляции картерных газов

Кроме того, характеристики смазки начнут ухудшаться, турбина будет испытывать масляное голодание, появятся задиры на валу. Еще одна неприятность, к которой приведет плохая работа этой системы – падение мощности мотора и увеличение расхода топлива. Капельки масла, которые поток воздуха кидает в цилиндры, будут менять режим горения топлива.

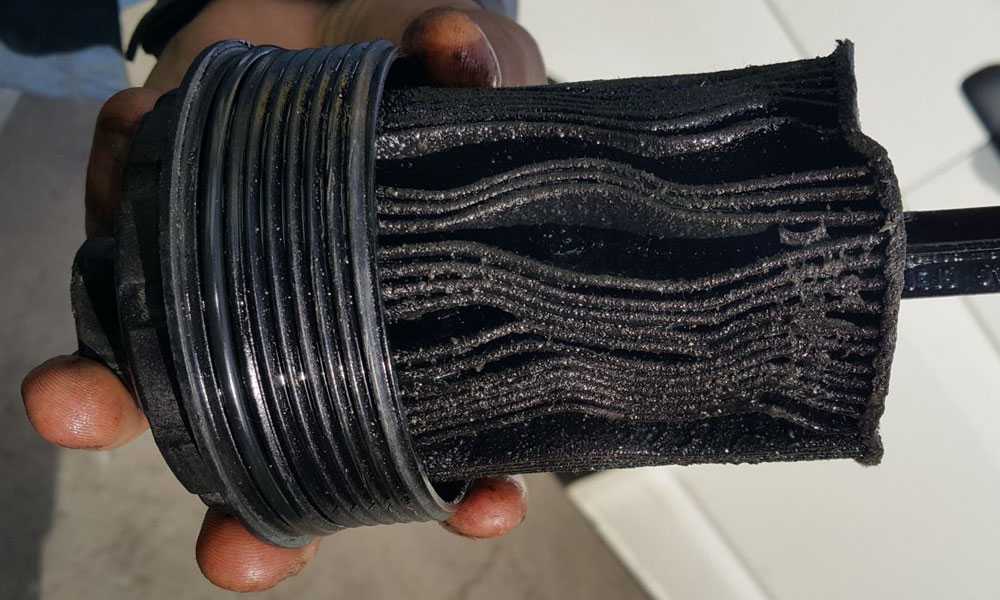

Забит масляный фильтр

Если масляный фильтр забит, циркуляция смазки ухудшается и одновременно возрастает давление. Из-за этого продавливает сальники силового агрегата, возникает течь, и турбина гонит капельки масла внутрь интеркулера. Установка чистого фильтра снижает течь масла, но не может полностью устранить ее. Поэтому придется менять все сальники.

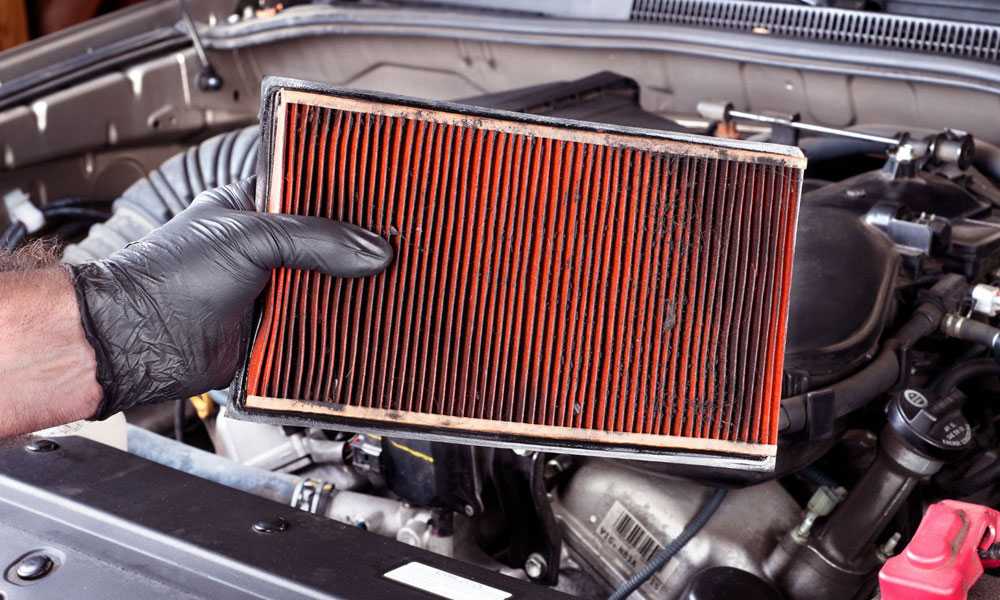

Грязный воздушный фильтр

Когда впускные клапаны открыты, а поршень идет вниз, в патрубке, к которому подключен выход системы вентиляции картерных газов возникает сильное разряжение. Если воздушный фильтр забит, то из-за перепада давления в патрубке и системе газы выходят гораздо сильней и увлекают за собой капельки масла. В этом случае маслоуловитель не справляется, из-за чего смазка попадает в интеркулер. Кроме того, недостаток воздуха сильно влияет на состав топливовоздушной смеси. Смесь получается переобогащенной, а капельки масла, которые попадают в цилиндры, еще сильней меняют соотношение между воздухом и топливом.

Перегрев мотора

В большинстве случаев мотор закипает при долгой работе на пределе мощности. Если это произошло, то к большому объему картерных газов, которые прорываются из цилиндров, добавляется усиленное испарение масла, вызванное сильным нагревом. Когда охлаждающая жидкость закипает, в головке блока цилиндров (ГБЦ) образуется паровая пробка. Температура ГБЦ сильно увеличивается что приводит к усиленному испарению смазки. Кроме того, перегретое масло становится более жидким, из-за чего изношенные сальники дают течь. Из-за этого турбина гонит воздух с капельками масла, что меняет режим работы двигателя, снижает его ресурс, а также ухудшает эксплуатационные характеристики.

Турбина дает течь из-за поврежденного сальника

Турбина работает 100–150 тысяч километров при использовании качественного масла и нормальном давлении в системе смазки. Ухудшение качества смазки или рост давления приводят к протечке сальника, из-за чего турбина кидает капельки масла в радиатор интеркулера. Какое-то время радиатор может играть роль маслоуловителя, не пуская капельки в цилиндры.

Как только уровень масла достигнет нижних ячеек, возникает карбюрация, из-за которой поток воздуха начнет утягивать капельки смазки за собой, меняя состав топливовоздушной смеси.

Изгиб возвратного маслопровода турбины

Для нормальной работы турбины необходимо отводить масло без задержек. Если маслопровод по каким-то причинам сильно согнуло, то отвод масла будет затруднен. Итог такой неисправности: турбина, давшая течь через сальники, не только подает сжатый очищенный воздух, но и кидает в него капельки смазки.
