Способы подключения колонок к усилителю в машине

Установка усилителя в авто своими руками

Выбор места под усилитель

Перед тем как установить усилитель нужно хорошенько подумать над тем, где будет располагаться «усилок». Отметим, что от места во многом зависит объем и стоимость работ. Стоимость будет состоять из длины проводов, которые необходимо проложить от АКБ к сабвуферу и колонкам, о цене самих работ мы не говорим,т. к. мы собираемся все делать сами.

Если вы собираетесь установить усилитель в багажном отсеке, вам потребуется прокладывать межблочные провода от магнитолы в багажник, это примерно 5-6 метров. Место установки необходимо знать заранее еще до того, как вы поедете подключать усилитель, покупая усилитель в машину, сразу же купите необходимое количество проводки. Кроме того, вам необходимо подумать о проводах для колонок. В случае заднего расположения усилителя прибавьте к общей длине проводов длину проводки, идущей от усилителя к передним колонкам, это еще порядка 3-4 метра под каждый динамик. Следует также учесть то факт, что прокладка проводов у каждого автомобиля — своя и разных нюансов может быть большое количество, поэтому берите с запасом, не факт, что у вас получится проложить провода по прямой. Не забудьте также о проводах от усилителя к задним колонкам, а также сабвуферу.

Некоторые установщики практикуют установку усилителя в передней части автомобиля, располагая устройство, к примеру, под водительским креслом или в районе панели приборов. В таком случае вы сможете немного сэкономить на проводах, кроме прочего, считается, что чем длина провода будет меньше — тем меньшей будет потеря качества, следовательно и звучание будет более высоким.

Проблемы и их решение

Если установленный блок не включается, причиной дефекта является нарушение целостности цепи питания или встроенного адаптера, который можно проверить вне автомобиля, подключив изделие дома через блок питания, выдающий постоянный ток, напряжением 12 В. Если в бытовых условиях оборудование включилось корректно, необходимо проверить состояние кабелей на автомобиле при помощи тестового прибора. Налет окислов и ржавчины на контактах ухудшает передачу электроэнергии, при повышении силы тока образуются разрывы цепи.

От магнитолы идет кабель, по которому пропускается сигнал на активацию усилительного контура. При нормальных условиях напряжение в кабеле составляет 5 В, при снижении параметра требуется проверить надежность контакта и убедиться в отсутствии переломов шнура. Дополнительно проверяется состояние предохранителей и надежность заземления контура питания и межблочных кабелей.

В конструкции усилителей предусмотрен защитный блок, который выдает ошибку (мигание контрольного индикатора) при обнаружении неисправного динамика или при замыкании звуковых кабелей. Для восстановления работоспособности следует поочередно отключить громкоговорители, чтобы найти поврежденную цепь. Для определения нарушения заземления используется омметр, который пользователь поочередно подключает к цепям репродукторов.

Скрипы при воспроизведении указывают на перегрузку усилительного устройства. Рекомендуется снизить громкость звучания или подобрать динамики с улучшенными характеристиками. Дефект возникает при повреждении коммутационных кабелей, поэтому дополнительно следует проверить точки соединения проводов для подключения сабвуфера и усилителя. При периодическом пропадании звука следует проверить состояние межблочных и акустических кабелей. Если нарушается трансляция только по одному входу, следует искать поломку в магнитоле.

Конденсатор подпитки

Есть ещё один нюанс при подключении сабвуфера. При увеличении громкости прослушивания в музыке могут возникать «провалы». Это связано с «просадкой» по питанию. То есть АКБ не способен быстро отдать большой ток.

Для мощных сабов обязателен конденсатор подпитки сабвуфера

Чтобы исключить их схеме питания усилка или саба, параллельно клеммам питания, подключают конденсатор с ёмкостью 0,5-2,0 фарады. Он выполняет роль дополнительного источника питания.

Аудиопровода

Если вы пока не сталкивались с подключением аудиоаппаратуры, вас точно удивит сечение аудиопроводов. Сабвуферы имеют серьёзную мощность и провода к ним тянутся толстые. Отличить от силовых их можно по наличию специальных разъёмов на концах. Их называют «тюльпан» за сходство по форме, а подписаны входы, с которыми они «стыкуются» RCA.

Для подключения нужен хороший экранированный кабель

В комплекте с акустикой часто идут провода для подключения. Не используйте простые RCA провода используемые в быту для подключения муз. центров или ТВ. Они имеют очень плохой экран и на вход усилителя будут поступать помехи в виде жужжания от генератора, и треска разрядов на свечах. Если используете его, звучание не будет нормальным. Даже если оборудование подобрано идеально.

Как подключить

Подключение двухканального усилителя по мостовой схеме осуществляется разными способами в зависимости от используемой магнитолы, колонок и сабвуфера.

Также на метод присоединения влияет количество и особенности компонентов.

Магнитолу

Выбор необходимого способа определяется схемой подключения, нанесенной на этикетку устройства. Подключение магнитолы к двухканальному усилителю в режиме мостования осуществляется так же, как к стандартному. Существуют 2 способа передачи звука от головного устройства.

В первом случае подсоединение осуществляется с помощью линейных выходов. Во втором случае к усилителю напрямую подключаются выводы магнитолы, предназначенные для колонок. Если применяются 2 усилителя, то линейный выход левого канала подключается к первому, а выход правого — ко второму. Голубой провод с белой полоской от магнитолы подсоединяется к вводу реле управления питанием усилителя (усилителей).

Сабвуфер

Перед тем, как подключить сабвуфер к двуханальному усилителю, следует проверить его сопротивление. Если рабочее сопротивление усилителя составляет 4 Ом, то подключаемый в режиме мостования сабвуфер должен иметь сопротивление 2 Ом. При несоблюдении этих рекомендаций автомобильная аудиосистема может работать нестабильно.

Для подключения усилителя к сабвуферу следует присоединить его положительный провод к положительному выводу левого канала. Отрицательный провод низкочастотного громкоговорителя подключается к отрицательному выходу правого канала. В результате такой операции мощность воспроизводимого сабвуфером звука становится выше. При наличии регулятора фильтра низких частот следует установить значение от 100 до 250 Гц.

Она необходима для того, чтобы диффузоры динамиков двигались в одну сторону. Это обеспечивает необходимое качество звучания на низких частотах. Чтобы провести фазировку, выполняется последовательное соединение сабвуферов.

После этого к свободным проводам на мгновение присоединяется пальчиковая батарейка. Если конусы движутся разнонаправленно, то выводы одного из низкочастотных громкоговорителей меняются местами. Если необходимо присоединить и широкополосные колонки, и сабвуфер, то для этого используется кроссовер.

Колонки

К каждому мостовому двухканальному усилителю можно подключить только одну колонку. Стоит учитывать, что звук автомобильной аудиосистемы в мостовом режиме будет монофоническим из-за объединения каналов. Чтобы получить стереозвук в машине при мостовом методе, есть несколько способов подсоединять к усилителю 2 колонки и более.

Один из них — это использование еще одного усилителя. Другой заключается в последовательном подключении нужного числа колонок к мостовому выходу. Широкополосные динамики подсоединяются так же, как и сабвуфер. Настройки фильтров высоких и низких частот не изменяются. Таким образом, подключение 2-канального усилителя по мостовой схеме не вызовет особых затруднений при правильном проведении работ.

Как выполнить подключение сабвуфера к бортовой сети автомобиля

Первым делом хочется внести ясность по поводу активных и пассивных сабвуферов. Подключаются они практически одинаково, т.е. на усилитель подаётся питание от аккумулятора и сигнал от головного устройства. О том, как подключить активный сабвуфер, будет рассказано далее.

Для установки пассивного сабвуфера придётся сделать чуть больше действий, а именно – подсоединить динамик к усилителю.

Для выполнения работы потребуются следующие материалы и инструменты:

  • провода и прочие мелочи (о требованиях к ним мы рассказывали выше);
  • кусачки и пассатижи;
  • отвёртки нужных размеров;
  • изолента;
  • хомуты для стяжки и фиксации.

Подключение силового провода

Вначале прокладываем силовой провод. Подключается он к аккумулятору, в процессе установки должен быть отключён. Плюсовой провод питания необходимо защитить предохранителем, разместив его как можно ближе к аккумулятору.

Прокладку силовых проводов от аккумулятора к усилителю нужно выполнить так, чтобы исключить возможность их случайного повреждения. Внутри салона провода протягивают по порогу или, если провод имеет большое сечение, под ковриком. В подкапотном пространстве найдите подходящую трассу прокладки и закрепите провода, пристегнув их хомутами к жгутам электропроводки и кузовным деталям. После завершения этого этапа в багажнике у нас должно быть два провода: силовой, который защищён предохранителем, и масса от кузова.

Если наконечники для присоединения к аккумулятору и усилителю вы монтируете сами, сделайте это следующим образом. Аккуратно снимите изоляцию с провода на длину гильзы наконечника. Тщательно, до блеска, зачистите оголённый конец проводника. Если жилы не облужены, залудите их паяльником. Далее вставляем провод в гильзу наконечника и тщательно обжимаем. Можно прогреть наконечник газовой или спиртовой горелкой. Это обеспечит спайку провода с гильзой (за счёт припоя, который мы нанесли на провод) для более надёжного электрического контакта. После этого на гильзу надевается кембрик или термоусаживаемая трубка. Делается это до установки наконечника.

Подключение сабвуфера к магнитоле

Питание на усилитель подаётся по отдельным проводам. Чтобы он включался вместе с магнитолой, предусмотрен специальный вход для управляющего плюса. Обычно это синий провод в жгуте, подписанный remote или ant. Более наглядно это можно увидеть изучив .

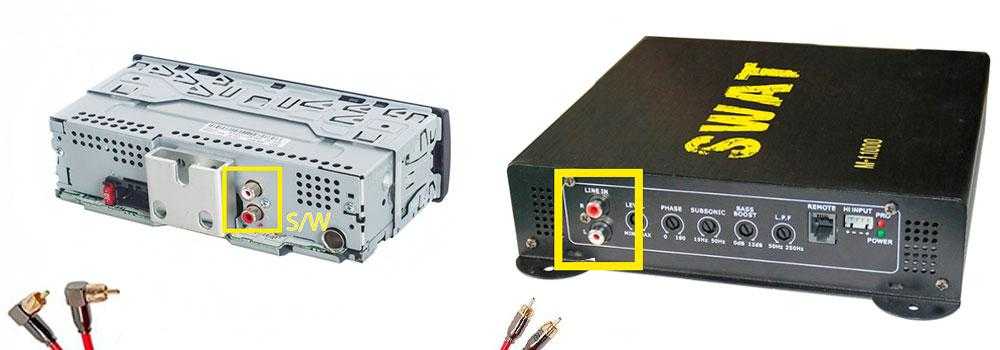

Для подключения межблочных проводов в магнитоле обычно имеются два «тюльпана», обозначенные SW.

В случае если у нас пассивный сабвуфер последнее что нам понадобится сделать это подключить его к усилителю.

Ниже представлена схема, иллюстрирующая порядок подключения.

Подключение активного сабвуфера

Как мы уже говорили в сравнении активного и пассивного сабвуфера, активный объединяет в себе усилитель и пассивный саб.  Установить такую систему еще проще – не нужно думать, как подключить сабвуфер к усилителю, он уже соединён со звуковой колонкой внутри корпуса активного саба. В остальном процесс установки не отличается от системы «усилитель – пассивный сабвуфер».

Приобретая активный саб, проверьте штатные провода, которые входят в комплект. Они могут не отвечать требованиям по сечению и материалу, из которого изготовлены. Заменив их в соответствии с рекомендациями, изложенными выше, можно существенно улучшить качество и громкость воспроизведения.

В случае если вы не собираетесь менять провода из комплекта, или у вас они уже проложены по салону автомобиля установите конденсатор для сабвуфера, он нивелирует потери питания, что положительно скажется на качестве звука.

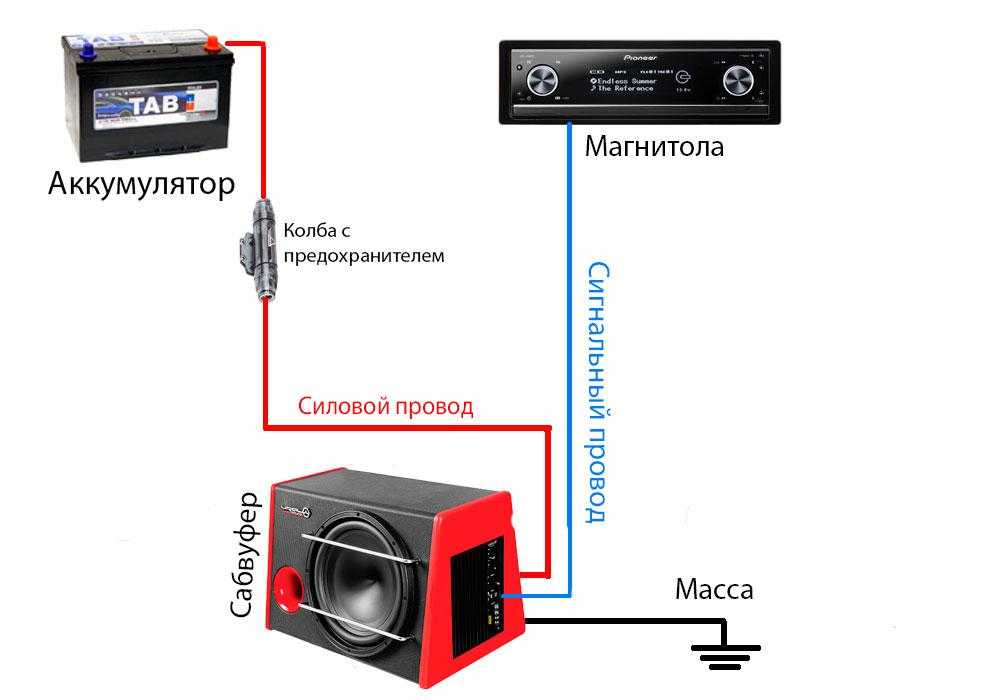

Схема подключения активного сабвуфера

Как улучшить качество баса? – Вы наверняка знаете что установленный сабвуфер при правильной настройке будет играть в разы лучше. Но для этого следует знать какие регулировки за что отвечают, для этого советуем ознакомиться со статьёй как настроить сабвуфер в машине, в ней вы найдёте конкретные рекомендации по улучшению качества баса

Как настроить

Владелец автомобиля, установив узел, настраивает рабочие параметры в соответствии с приложенной к изделию документацией. Методика и специфика настройки зависит от технических характеристик оборудования и личного восприятия звуковой картины настройщиком. Если пользователь не уверен в собственных силах, то рекомендуется обратиться в специализированный центр, занимающийся установкой и настройкой автомобильных акустических комплексов.

Чтобы настроить усилитель, подключенный к стандартным динамикам, потребуется выполнить шаги:

  • Выбрать уровень фильтра высоких частот на уровне 60-80 Гц.
  • Установить регулятор чувствительности Gain в минимальную позицию, а затем довести уровень громкости на головном устройстве до максимума. Начать плавно повышать уровень Gain до момента возникновения шумов или искажений в транслируемом звуке.
  • Выставить параметры громкости, ориентируясь на собственное восприятие. Дополнительно допускается корректировать значение среза частот, задаваемое фильтром. Для улучшения звуковой картины допускается активация режима усиления низких частот (бас-буст).

Если усилительный контур подключен и к сабвуферу, то необходимо ограничить высокие частоты при помощи фильтра высоких частот. При настройке выбирается значение в пределах 50-80 Гц. Если в автомобиле применен сабвуфер с фазоинвертором, то для регулировки используется корректор сабсоника. На части усилителей используется дополнительный корректор фазы, позволяющий согласовать работу низкочастотного динамика с остальными громкоговорителями.

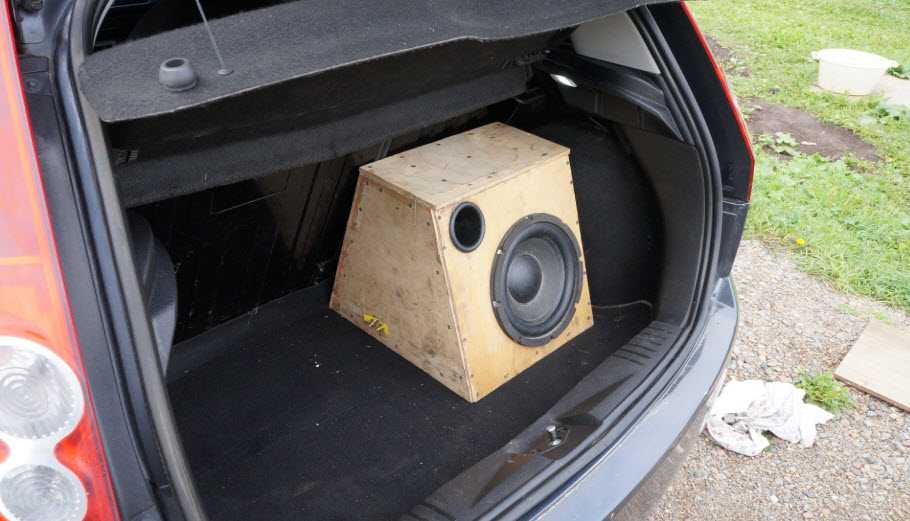

Автомобильный сабвуфер: виды и конструктивные особенности

Для прослушивания большинства музыкальных треков необходимости в нем нет. Саб нужен для качественного звучания низких частот (басов).

Сабвуферы бывают двух видов:

  • Активные — в них уже есть встроенный усилитель мощности;
  • Пассивные — усилитель отсутствует и требует дополнительного подключения, чтобы звук на выходе был чистым без искажений и помех.

Пассивный саб по внешнему виду может выглядеть как обычная колонка-динамик больших размеров или короб, в который помещен динамик.

Конструктивно активный саб состоит из следующих элементов:

  • корпус — деревянный или пластиковый;
  • динамик низких частот;
  • регулятор сигнала;
  • усилитель;
  • регулятор частоты сигнала.

Для качественного звука активный саб необходимо правильно подключить к магнитоле.

Типы сабвуферов по конструкции:

  • Рупорный — тип имеет свернутый рупор-динамик, используется на концертах;
  • Закрытый — представляет собой динамик, установленный внутри и плотно прилегающий к стенкам закрытого ящика;
  • Фазоинвентор — тип с использованием вентиляционной трубы, из которой под силой звуковых волн выходит воздух вместе с низкочастотным звуком;
  • Четвертьволновой резонатор — акустика с тоннельным оформлением, тоннель-труба, заданной длины и размером поперечного сечения, через который выходит звук;
  • Бендпасс — ящик с фазоинвентором, разделенный посередине стенкой на две камеры, разные в объеме, динамик помещен в перегородке между ними.

Как правильно подключить усилитель мостом?

Подключение усилителя мостом позволяет заметно улучшить рабочие показатели и повысить мощность. При «мостовании» 2 канала объединяются в 1, что способствует снижению уровня сопротивления примерно вдвое, мощность также растет в 2-2,5 раза, так как происходит объединение возможностей каналов. В подобном режиме один из каналов работает за (+), а другой за (-).

Конечно, конкретный эффект будет во многом определяться моделью используемого звукового усилителя и особенностями питания системы. Подобный вариант подключения очень часто используется при формировании автомобильных стереосистем, так как позволяет передать мощный монофонический сигнал на низкочастотный динамик (сабвуфер).

Это дает возможность получить улучшенное и более насыщенное звучание басов.

Подключить мостом можно не только 2 разных канала одного 2-канального или 4-канального усилителя, но и 2 отдельно взятых моноблока. В этой статье мы разберем особенности реализации обоих вариантов.

Особенности мостового подключения автомобильных усилителей

В общем виде соединение каналов усилка в мост предполагает, что берется положительно заряженный провод сабвуфера и соединяется с положительной контактной клеммой одного канала, а отрицательный аналогично соединяется с минусовой клеммой второго канала. Ничего сложного в этой процедуре нет, при этом не потребуется делать никаких дополнительных соединений. Главное, перед подключением заранее убедиться в том, что имеющийся в наличии усилитель поддерживает мостовое соединение. Как правило, это пишут в инструкции и сопроводительной документации к устройству.

Теперь давайте рассмотрим на примере порядок мостового соединения 2-канального и 4-каналого усилителя звука.

Подключение мостом 2-канального усилителя

Тут порядок действий следующий:

  • Зачистите контактные провода динамика (сабвуфера) перед подключением. Это необходимо, чтобы при подключении контакт был полноценным и надежным.
  • Подключите динамик к усилителю, соблюдая последовательность: (+) провод динамика соединяйте с разъемом «A» (это (+) первого канала), а (-) провод динамика — с разъемом «D» (это (-) второго канала).
  • Для подключения провода сначала надо выкрутить винт в разъеме, затем вставить провод между клеммами разъема и как можно сильнее зафиксировать контакт, закрутив винт.

Подключение мостом 4-канального усилителя

В этом случае порядок действий практически аналогичен предыдущему, разница лишь в том, что процедуру придется проделать дважды, так как тут подключается два динамика, по одному на каждый два объединяемых в мост канала усилителя:

  • Зачистите контактные провода на динамиках и/или сабвуфере перед подключением. Это нужно для того, чтобы при подключении контакт был полноценным и надежным.
  • Подключите к усилителю сначала первый динамик, соблюдая последовательность: (+) провод динамика соединяйте с разъемом «A» (это (+) первого канала), а (-) провод динамика — с разъемом «D» (это (-) второго канала).
  • Теперь можно подключать второй динамик, соблюдая последовательность: (+) провод динамика соединяйте с разъемом «Е» (это (+) третьего канала), а (-) провод динамика — с разъемом «Н» (это (-) четвертого канала).
  • Для подключения проводки так же как и в случае с 2-канальным усилителем, сначала выкрутите винт в разъеме усилителя, вставьте провод между клеммами разъема и тщательно закрутите винт обратно. Проверьте, чтобы провод был надежно зафиксирован.

Установка усилителя для автомобиля

  1. Выбираем место в машине. Там должна быть хорошая вентиляция — усилитель довольно хорошо греется. Также место должно давать возможность в дальнейшем добраться до усилителя для настройки.
  2. Крепим усилитель с помощью саморезов или болтов.
  3. Крепим основной предохранитель двумя саморезами возле аккумулятора.
  4. Протягиваем к усилителю все провода (динамики, межблочный провод, питание) и подключаем их. Следует заметить, что силовой провод лучше вести подальше от проводов динамиков и межблочного провода, чтобы минимизировать помехи.
  5. Подаем питание на головное устройство, усилитель. Проверяем на наличие замыканий. На большинстве усилителей есть светодиод, сигнализирующий о проблемах. Если он горит зеленым или голубым, то все в порядке. Если красным — значит, что-то неправильно подключено или коротит на массу. Если два провода, идущих к динамику, замыкают между собой (например, на клеммах динамика), также срабатывает защита. В более дешёвых усилителях защиты может не быть, поэтому следует тщательно всё проверять перед подачей питания.

Распиновка то что?

Распиновка представляется в виде схематического чертежа или по возможности, цветной таблицы. В которых приводятся:

  • сведения о номерном обозначении контакта,
  • его краткое наименование,
  • указывается цвет оболочки кабеля,
  • его функциональное назначение,
  • электротехнические характеристики.

В чертежном исполнении сторона соединения. То есть, вид разъема со стороны соединительного кабеля или же, со стороны прибора к нему подключаемого.

Основные мировые производители автомобильной радиоэлектронной техники и сопутствующего ей оборудования в целях обеспечения удобства пользователей, стараются придерживаться единого для всех устройств и разъемов стандарта, разработанного международной организацией по стандартизации (ИСО, ISO)

С небольшими техническими и цветовыми отклонениями, не играющих особо важной или заметной роли во время монтажных работ по распиновке проводов для магнитолы Пионер

Зачем необходим усилитель

Название устройства говорит само за себя. Однако оно не только делает звук в колонках громче. Он позволяет передать сигнал более качественно, благодаря чему при воспроизведении через это устройство можно услышать разницу в тонких настройках эквалайзера.

Для любителей басистой музыки к прибору можно подсоединить сабвуфер. А если к аудиосистеме подключить еще и кроссовер, то можно насладиться звучанием во всех частотах и не сжечь при этом динамики разной мощности. Дополнительный конденсатор в схеме аудиосистемы не позволит «проседать» басам при пиковой нагрузке на отдельном канале.

Все эти узлы важны для передачи качественного звука. Но они не будут работать должным образом, если не подать на них более сильный сигнал. Как раз эту функцию выполняет автоусилитель.

Кабель для питания активного сабвуфера

Для подачи питания на сабвуфер надо тянуть кабель от аккумулятора. Подключать его к прикуривателю, поворотам, замкам и другим устройствам не стоит. И звучание будет плохим, и безопасность низкой.

Акустика — один из самых мощных потребителей и кабель нужен из разряда силовых. В хорошей изоляции, с больши́м сечением и из хорошей меди. Сечение подбирают в зависимости от мощности колонки. Сразу скажем, что оно будет немалым.

Таблица определения сечения кабеля для подключения питания активного сабвуфера

В таблице указан рекомендуемый диаметр в зависимости от мощности подключаемого устройства. Размеры даны в AWG — американской системе измерения сечения проводов. Это первая цифра. В скобках дано соответствие в квадратных миллиметрах — мм², которые приняты у нас.

Точного соответствия на нашем рынке вы не найдете. Например, 6,5 мм² точно нет. Есть 6,0 мм² или 8,0 мм². Брать лучше ближайшее большее. То есть, если вам надо 6,5 мм², то лучше взять на 8 чем на 6.

Кабели для подачи питания на активный саб

Длину берите с запасом. Сращивание силовых кабелей недопустимо. Если окажется коротким, придется тянуть новый кусок. Нужны еще будут клеммы, которые прицепите по краям кабеля. Желательно — медные, из толстой хорошей меди. Идеально — луженые (белого цвета, но внутри медь). Они меньше окисляются.

Технические вопросы

С усилителем система автозвука имеет более высокое энергопотребление. Если с обычной автомагнитолой потребление порядка до 10 А, то при установке саба с усилителем может быть до 60 А. Это надо учитывать при выборе оборудования и при подключении магнитолы. При выборе — берите магнитолу/усилитель большей мощности (и с 4-мя каналами), при подключении — провода большего сечения.

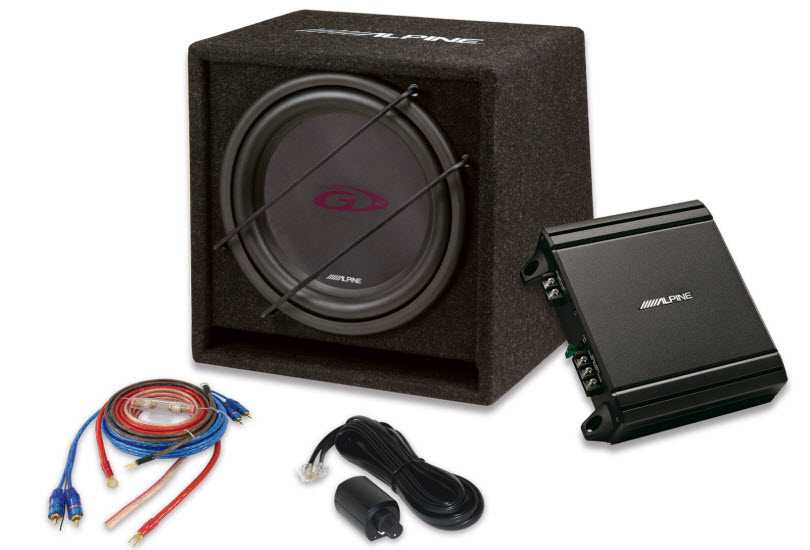

Набор для подключения усилителя саба: два силовых кабеля, межблочный, управляющий и акустический

Если магнитола у вас подключена штатно, а вы решили добавить сабвуфер, лучше замените питающий провод на более толстый. И звучание будет лучше (можете проверить), и греться провода будут меньше. А к чему приводит нагрев проводки в машине вы, наверняка знаете.

При выборе сечения кабеля для подачи питания на усилитель надо учитывать общую (суммарную) мощность усилителя. Она зависит от количества каналов и мощности, которую он выдает в канал.

Таблица выбора сечения питающих кабелей для подключения усилителя

В характеристиках усилителя указывают канальную мощность. Ее берем и умножаем на количество каналов. Например, в канал идет 30 Вт, каналов у нас четыре. Суммарная мощность будет 30 Вт * 4 = 120 Вт. Вот эту цифру и используем при подборе сечения кабеля. Дальше пользуемся таблицей.

Зачем нужен усилитель

В головных мультимедийных устройствах находится встроенный усилитель, который устраивает не всех автовладельцев. Установка дополнительного оборудования позволяет очистить сигнал от помех и установить дополнительные громкоговорители, улучшающие воспроизведение низких или высоких частот. При использовании дополнительного усилителя следует учитывать мощность генератора и емкость аккумулятора, для снижения вероятности провала напряжения применяются электролитические конденсаторы (накопитель).

Как рассчитать мощность и выбрать

Чтобы самостоятельно подобрать оборудование, надо посчитать мощность громкоговорителей, установленных в цепи каждого канала. Исходя из полученных значений, выбирается внешнее устройство усиления сигнала. Рекомендуется приобретать более мощный прибор (на 10-15%), чтобы снизить нагрузку на оборудование и позволить впоследствии заменить акустику. Также следует учитывать сопротивление катушек в динамиках и частотный диапазон, на который рассчитаны изделия.

Выбор типа усилительной машинной установки зависит от конфигурации будущей акустической системы. Если планируется подключить сабвуфер к усилителю, достаточно устройства с 2 каналами, которые соединяются по мостовой схеме. Если причиной доработки является стремление избавиться от шума в динамиках и повысить громкость звучания, необходимо приобрести 4-канальный блок. Для одновременного использования 4 колонок и саба потребуется установка 5-канального усилителя или применение 2 отдельных устройства.

Для подключения автомобильного усилителя к магнитоле используются разъемы типа «тюльпан» или RCA, вынесенные на заднюю стенку корпуса головного устройства. Перед покупкой внешнего устройства рекомендуется уточнить тип используемых на проигрывателе выходов. При отсутствии разъемов допускается коммутация усилительного блока к стандартным акустическим выходам через модуль снижения амплитуды сигнала (аттенюатор).

Виды усилителей

Прежде чем собраться за покупкой усилителя, нужно выяснить, какими бывают эти устройства. Сегодня предлагается большой выбор рассматриваемого оборудование, но основное их различие — это количество каналов. Существуют усилители от одного до шести каналов. Кроме этого, устройства классифицируют по способу усиления сигнала: аналоговый (AB) и цифровой (D). Цифровые устройства способны выдавать высокую мощность при относительно низком качестве сигнала. Аналоговые, напротив, характеризуются невысокой мощностью при высоком качестве.

Характеристики усилителей в зависимости от количества каналов:

  1. Одноканальные. Применяются в основном для сабвуферов. Такой тип усилителей рассчитан на номинальную нагрузку до 2 Ом. При большей нагрузке рекомендуется использовать усилитель на два канала. Положительной особенностью таких устройств является удобство эксплуатации. Поскольку автомагнитолы не имеют уровня громкости низких частот, одноканальные усилители оснащены специальным регулятором звука, с помощью которого можно настроить аудиосистему под себя.
  2. Двухканальные. Предназначены для подключения двух динамических головок с большим значением мощности, чем для одноканального усилителя. В качестве нагрузки также может использоваться один динамик большой мощности.
  3. Трёхканальные хоть и редко, но можно встретить. Их заменили четырехканальные устройства.
  4. Четырехканальные усилители являются наиболее популярными. Их можно задействовать для четырёх динамиков либо использовать в двухканальном режиме и ещё подключить сабвуфер. Есть возможность подключить два динамика и два сабвуфера.
  5. Пятиканальные позволяют подключить четыре динамика и один сабвуфер.
  6. Шестиканальный для автомобильной аудиосистемы используется редко, поскольку в основном задействуются четыре динамика и один сабвуфер. К тому же такой усилитель способен быстро разрядить АКБ.

Одним из наиболее распространённых автомобильных усилителей является четырёхканальный

Как выбрать усилитель

Ознакомившись с видами усилителей, можно будет определиться, какое устройство лучше подойдёт под вашу аудиосистему. Остаётся отдать предпочтение тому или иному производителю

Если вы действительно хотите получить качественный звук, то лучше обратить внимание на следующие бренды: Infinity, Alpine, DLS, JL Audio, Audison. Кроме этого, желательно чтобы усилитель оснащался вентилятором и различными регуляторами уровней сигнала

Стоит помнить, что весомый показатель — это качество звучания, но никак не мощность. Совсем не лишней функцией будет наличие эквалайзера, который позволит выполнить настройку звука по своему вкусу. При этом нужно понимать, что большее количество функций приводит к удорожанию устройства.

ПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ САБВУФЕРА К УСИЛИТЕЛЮ

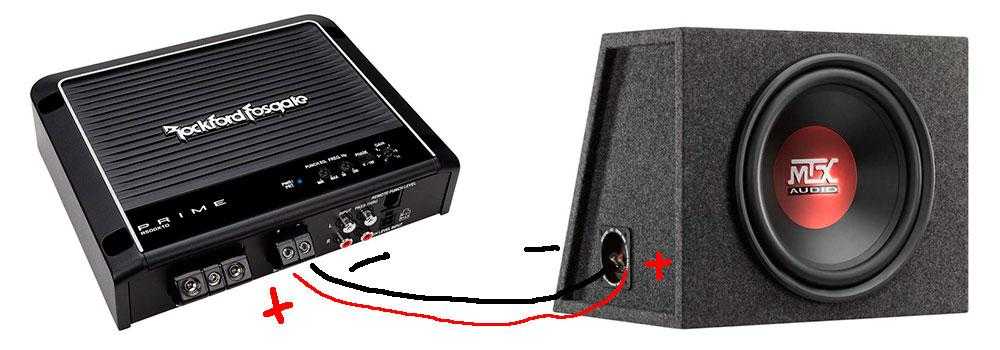

Подключение сабвуфера к усилителю производится посредством автомобильного конвертора звука (адаптер, переходник). Это небольшого размера устройство имеющее пару RCA выходов и двумя парами проводов, два из которых служат для подключения динамического излучателя. Остальные провода можно просто спрятать — они не нужны пока. Провода линейных выходов (RCA OUT) нужно подсоединить к усилителю.

Принцип подключения сабвуфера к одноканальному усилителю

Чтобы подключить автомобильный сабвуфер к моно-усилителю, вам нужно будет провода положительного и отрицательного напряжения от усилителя подать на аналогичные клеммы сабвуфера — только и всего. Немножко сложнее производится подключение нескольких сабвуферов пассивного действия. Их соединение выполняется по параллельной либо последовательной схеме, но с обязательным точным расчетом их внутреннего сопротивления.

Принцип подключения сабвуфера к двухканальному усилителю

В этом варианте подключение выполняется по мостовой схеме. Такая технология подключения прекрасно работает фактически со всеми усилителями двухканального типа, к которым необходимо добавить еще один сабвуфер. Здесь тоже все просто — берем плюсовой провод с одного канала, а минусовой провод со 2-го канала и подаем на соответствующие клеммы сабвуфера.

Особое внимание при таком подключении нужно уделять внутреннему сопротивлению саба, которое должно составлять 4 Ом. Помимо этого, следует взять во внимание, что при таком варианте выходная мощность обоих каналов складывается. Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала

Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала. Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Для правильной и четкой работы сабвуфера следует предусмотреть LPF-фильтр НЧ, который установит верхнюю границу низкой частоты.

Принцип подключения сабвуфера к четырехканальному усилителю

Стандартное подключение акустической системы к четырехканальному усилителю считается вариант по схеме с двумя колонками и одним сабвуфером.

Итак, типовым способом подключения к усилителю аудио системы будет вариант из двух динамиков и сабвуфера. В этом случае саб подключается к усилителю по мостовой схеме, а аудио колонки каждая к своему каналу. Особенность такого подключения заключается в том, что динамики должны работать с фронтальными каналами, а саб с тыловыми. Но при этом имеется возможность подключения пары сабвуферов разным тыловым каналам.
