Что делать если сломался иммобилайзер

Рекомендации для правильной работы

Иммобилайзер – неприметное с виду устройство, обладающее, вместе с тем, серьёзными возможностями. Уважительное и рачительное отношение владельца машины к нему -гарантия надёжной работы, связанных с ИММО, систем автомобиля. Выполнение не очень сложных рекомендаций будут этому залогом:

• постоянное наличие 2-х ключей с чипами должно быть нерушимым правилом владельцев автомобилей с ИММО;
• при отсутствии одного из ключей непременно следует самому заказать в специализированном сервисе перепрошивку всей системы;
• личную метку необходимо держать как можно скрытней от остальных ключей и документов машины. Это уменьшит риск вандального захвата транспортного средства;
• наибольшая дальность чипованного ключа будет в случае его ориентирования параллельно (вдоль) вдоль плоскости антенны;
• доскональное знание материальной части установленного иммобилайзера, его возможностей и принципов работы;
• следует иметь в виду, что для нецифровых иммобилайзеров, мигающий светодиод является главной приметой для обнаружения основного блока иммобилайзера;
• при установке иммобилайзера в специализированном сервисе, следует самому согласовать нестандартное место установки оборудования;
• установка микроиммобилайзеров на большинство функциональных узлов автомобиля, позволит максимально обезопасить автомобиль от угона. Подобные микроиммобилайзеры связаны с основным блоком через высокочастотную связь и их обнаружение связано с большими проблемами и нерациональной потерей времени.

Установленный на автомобиле ИММО – надёжный помощник владельца машины в его защите. Нет смысла сравнивать значимость противоугонной системы и иммобилайзера. Каждая из них значима по-своему. Но если без сервисных функций автосигнализации самому водителю ещё можно обойтись, то вот без защиты иммобилайзера – всё обстоит гораздо сложнее. Тем более что последние модели этого полезного прибора содержат и сервисные функции.

Применение специальных программ и устройств

Для выключения иммобилизатора двигателя в легковых машинах без соответствующего ключа потребуется программное обеспечение, которое сможет включить неактивный статус блокиратора. К примеру, можно использовать утилиту «Киллер иммобилайзеров».

Что понадобится?

Перед отключением блокиратора двигателя надо подготовить:

• отвертку с крестовым наконечником либо шуруповерт;
• набор торцевых ключей;
• компьютер с установленным ПАК-загрузчиком или другой утилитой;
• паяльник с канифолью и оловом;
• изоленту.

Пошаговая инструкция

Алгоритм действий, как отсоединять и отключать блокиратор:

Выполняется поиск иммобилайзера. Пользователь должен получить доступ к устройству. Для этого потребуется демонтировать часть облицовки салона.
Производится снятие управляющего модуля блокиратором. Обычно устройство крепится с помощью саморезов. От иммобилайзера отключаются все разъемы, проверяется состояние. Если на колодке есть следы окислений контактов, то выполняется их очистка. Действовать нужно аккуратно, чтобы не повредить штекер.
Производится разбор блока управления иммобилайзером. Внутри корпуса устройства имеется рабочая схема, ее нужно демонтировать. Если для снятия потребуется отпаять контакты, то подготавливается паяльник

Действовать надо осторожно, иначе возможно полное повреждение платы. Места пайки нагреваются до максимальной температуры, после чего схема снимается.
Производится подключение платы к компьютеру

С помощью утилиты выполняется перепрограммирование микросхемы. Пользователь должен удалить из ее памяти любую информацию касательно работы блокиратора силового агрегата.
Плата иммобилайзера устанавливается обратно в корпус модуля, при необходимости выполняется пайка. Производится сборка блока управления. Теперь микропроцессорное устройство двигателя не получает информацию о работе иммобилайзера авто.
В отключаемом устройстве обрезаются электроцепи, подведенные к выходам 9 и 18. Провода, подключенные к ним, соединяются между собой и изолируются посредством изоленты
Это важно сделать для того, чтобы обеспечить бесперебойную работу бортового компьютера.
На завершающем этапе выполняется установка всего оборудования обратно. К управляющему модулю подключаются отсоединенные ранее разъемы.

Рекомендации по правильной эксплуатации иммобилайзера

Чтобы не столкнуться с неисправностями иммобилайзера, надо учитывать рекомендации по использованию:

1. У автовладельца всегда должен быть дубликат ключа. При появлении неисправностей в работе элемента управления проще протестировать систему, имея запасной ключ. При отсутствии рекомендуется обязательно сделать его.
2. Повышенный диапазон работы ключа обеспечивается в результате его размещения вдоль плоскости приемопередатчика.
3. Владелец машины должен точно знать модель блокиратора, установленного в транспортном средстве. Также рекомендуется разобраться в принципе его работы, чтобы при первых признаках поломки устранить неисправность.
4. Если в автомобиле установлен нецифровой иммобилайзер, то диодная лампочка будет основным признаком при обнаружении микропроцессорного блока. При поломке блокиратора это позволит быстрее обнаружить модуль и произвести его ремонт.

Способы отключения

Снять блокировку запуска мотора, отключив иммобилайзер, можно несколькими способами.

Кодовая деактивация

Аварийное отключение иммобилайзера предусмотрено штатной заводской процедурой. Инструкция разработана производителями отечественных машин и входит в документацию на автомобиль. Если провести этот процесс, то противоугонная система отключится до следующего момента включения зажигания. Система допускает запуск двигателя в течение 5 секунд после его отключения.

Например, при блокировке заведется Приора, если водитель заблаговременно активировал функцию аварийного отключения иммо и записал в память системы код доступа. Манипуляции водитель производит включением и выключением зажигания, нажатием педали акселератора по заданному алгоритму.

Разбираемся как обойти иммобилайзер и что для этого понадобится.

Использование запасного ключа

При размещении запасного ключа в салоне автомобиля можно своими рукам отключить противоугонную систему. Для этого необходимо найти место, максимально близко расположенное к петле накачки схемы чипа, закрепить там запасной ключ с кодированной микросхемой. При включении системы автозапуска или запуске двигателя простым ключом система будет всегда определять наличие чипа в машине и запускать двигатель.

Применение специальных программ и устройств

Отключить иммобилайзер на автомобиле Man можно только с применением программатора и компьютера. С помощью специального программного обеспечения перепрашиваются чипы электронного блока управления двигателем, в них вырезается информация о наличии иммобилайзера, и мозги машины перестают реагировать на его сигналы.

Для перепрошивки системы управления отечественного автомобиля необходимо демонтировать блок, отключив его от электрических цепей, разобрать его. На плате с электронными компонентами перепаять сопротивление, это позволит перевести блок в режим перезаписи. С помощью компьютера, соединенного через адаптер с платой, провести перепрошивку. Вернуть сопротивление на прежнее место, обеспечив включение режима чтения.

Установка эмулятора

Отключение штатного иммобилайзера можно произвести с помощью установки эмулятора. Срабатывающий при включении дистанционного автозапуска эмулятор обеспечит включение системы зажигания и позволит прогреть автомобиль к приходу владельца. Его конструкция копирует петлю накачки, подключенную через реле с диодом к цепи иммобилайзера. В петлю помещается чип, вся система крепится за панелью. Противоугонная система при включении зажигания всегда обнаруживает чип с правильным кодом и не блокирует двигатель.

Источник

Почему сигнализация блокирует запуск двигателя

Электронная сигнализация – сложное техническое устройство, обладающее большим количеством способов подключения к главным системам транспортного средства. Агрегат обладает собственной электронной начинкой, в состав которой входят и элементы, обеспечивающие наличие нескольких уровней защиты от взлома. Однако, как и вся сложная техника, сигнализация может функционировать неправильно ввиду наличия тех или иных неисправностей.

В результате возникающих поломок, устройство блокирует работу мотора, ошибочно полагая, что машина может быть подвержена угону. Производители подобных защитных систем и мастера, занимающиеся ремонтом транспортных средств, выделяют несколько случаев, в которых «сигналка» запускает процесс блокировки двигательной части:

• попытка преступного взлома машины;
• появление сбоев в работе программного обеспечения противоугонного комплекса;
• неисправности в области электропроводки или средств энергообеспечения;
• недостаток напряжения на брелке иммобилайзера.

Все указанные причины могут оказаться действительны, препятствуя спокойному и нормальному использованию транспортного средства.

Работа иммобилайзера

В машине, укомплектованной современными противоугонными комплексами, за блокировку процесса запуска двигателя отвечает набор всевозможных электронных систем. Иммобилайзер – классический вид устройства безопасности, которое, при необходимости, запрещает работу некоторых модулей транспортного средства. Сломанное оборудование может стать настоящей проблемой для владельца автомобиля, ведь машина с поломанной противоугонной системой попросту откажется запускаться. Если сигнализация «заглючила

», автомобиль не сможет выполнять свои основные функции.

Случайная активация функции блокировки двигателя

Нередко случаи, связанные с «поломкой» иммобилайзера вызваны простым фактом – стечением обстоятельств, при которых водитель самостоятельно и случайно активировал функционал блокировки мотора. Проверить машину на наличие включенной системы безопасности можно с помощью пиктограмм, отображающихся на дисплее брелка. Также фактором, указывающим на подобную «поломку», становятся показания бортового компьютера – на его экране также присутствует световая индикация, свидетельствующая о запросе на постоянную блокировку мотора. Что делать, если иммобилайзер заблокировал запуск двигателя?

Решить проблему, связанную со случайной активацией ненужной в данный момент функции, можно следующими способами:

1. Извлеките ключ из замка зажигания, затем нажмите на клавишу брелка, соответствующую кнопке открытия дверей.
2. Покиньте автомобиль, после чего закройте двери и активируйте режим охраны, используя брелок сигнализации. Далее снимите транспортное средство с «охраны» и попробуйте вновь завести силовую установку.

Почему сигнализация блокирует запуск двигателя

Электронная сигнализация – сложное техническое устройство, обладающее большим количеством способов подключения к главным системам транспортного средства. Агрегат обладает собственной электронной начинкой, в состав которой входят и элементы, обеспечивающие наличие нескольких уровней защиты от взлома. Однако, как и вся сложная техника, сигнализация может функционировать неправильно ввиду наличия тех или иных неисправностей.

В результате возникающих поломок, устройство блокирует работу мотора, ошибочно полагая, что машина может быть подвержена угону. Производители подобных защитных систем и мастера, занимающиеся ремонтом транспортных средств, выделяют несколько случаев, в которых «сигналка» запускает процесс блокировки двигательной части:

• попытка преступного взлома машины;
• появление сбоев в работе программного обеспечения противоугонного комплекса;
• неисправности в области электропроводки или средств энергообеспечения;
• недостаток напряжения на брелке иммобилайзера.

Все указанные причины могут оказаться действительны, препятствуя спокойному и нормальному использованию транспортного средства.

Работа иммобилайзера

В машине, укомплектованной современными противоугонными комплексами, за блокировку процесса запуска двигателя отвечает набор всевозможных электронных систем. Иммобилайзер – классический вид устройства безопасности, которое, при необходимости, запрещает работу некоторых модулей транспортного средства. Сломанное оборудование может стать настоящей проблемой для владельца автомобиля, ведь машина с поломанной противоугонной системой попросту откажется запускаться. Если сигнализация «заглючила», автомобиль не сможет выполнять свои основные функции.

Случайная активация функции блокировки двигателя

Нередко случаи, связанные с «поломкой» иммобилайзера вызваны простым фактом – стечением обстоятельств, при которых водитель самостоятельно и случайно активировал функционал блокировки мотора. Проверить машину на наличие включенной системы безопасности можно с помощью пиктограмм, отображающихся на дисплее брелка. Также фактором, указывающим на подобную «поломку», становятся показания бортового компьютера – на его экране также присутствует световая индикация, свидетельствующая о запросе на постоянную блокировку мотора. Что делать, если иммобилайзер заблокировал запуск двигателя?

Решить проблему, связанную со случайной активацией ненужной в данный момент функции, можно следующими способами:

1. Извлеките ключ из замка зажигания, затем нажмите на клавишу брелка, соответствующую кнопке открытия дверей.
2. Покиньте автомобиль, после чего закройте двери и активируйте режим охраны, используя брелок сигнализации. Далее снимите транспортное средство с «охраны» и попробуйте вновь завести силовую установку.

Как отключить иммобилайзер?

Для отключения иммобилайзера не обязательно ехать в специализированный сервис, некоторые способы можно выполнить самостоятельно, следуя инструкции в интернете. Необходимо помнить, что это существенно снижает безопасность автомобиля. Наиболее распространенные способы:

• Деактивация при помощи кодирования;
• Применение второго ключа, вписанного заводом изготовителем;
• Деактивация при помощи стороннего модуля;
• Использование программы-обманки.

Деактивация при помощи кодирования

В первую очередь необходимо демонтировать блок управления иммобилизатором и подключить его к ноутбуку. Конкретную утилиту по работе с данной моделью иммобилайзера следует искать на тематических форумах. В самом процессе ничего сложного нет – достаточно подключить устройство, нажать кнопку для кодирования в программе и дождаться окончания процесса. После этого, можно устанавливать иммобилайзер обратно в машину.

Использование второго ключа

Суть метода в том, что в зону действия приемника сигнала помещается транспондер или запасной ключ целиком. Таким образом, в системе уже будет источник постоянного корректного сигнала, соответственно автомобиль можно будет завести любым ключом, подходящим к замку зажигания. Традиционное место установки – под обшивкой передней панели.

Встраивание стороннего модуля в блок управления

На Aliexpress можно приобрести специальное устройство, которое поможет выключить иммобилайзер «физически». Для того, чтобы найти подходящее, необходимо ввести в строку поиска запрос «IMMO Killer». Это небольшая микросхема, которая имеет три провода, разные по цвету. Алгоритм действий:

• Ключ зажигания вставляется в замок, но зажигание не включается. Главное, чтобы иммобилайзер сработал и выключил защиту;
• Микросхема подключается по следующей схеме – красный провод к питанию зажигания, черный провод к контуру заземления, желтый провод соединяется с дата-кабелем иммобилайзера;
• Штатный иммобилайзер отключается так, чтобы микросхема передавала данные напрямую к блоку управления двигателя.

После этой манипуляции штатный иммобилайзер перестанет блокировать запуск автомобиля.

Эмулирующее программное обеспечение

Наиболее доступный, но в то же время дорогой метод – это использование программы-эмулятора. После загрузки ПО, деактивируется защитная функция иммобилайзера, таким образом, что попытки несанкционированного доступа с незаводским ключом больше не вызывают блокировку всех систем. Плюсом такого метода является совместимость с современными моделями сигнализаций.

Самодиагностика иммобилайзера.

Рассмотрим подробно сигналы, подаваемые АПС-6 применяемой на последних моделях ВАЗа (Калина, Приора и т. д.).

В этом случае не читается чип ключа. Причин такой неисправности несколько и все они связаны с неисправностью передачи или считывания транспондера ключа. Причины этого может быть в ключе, катушке считывания (антенне) в замке зажигания, соединительных проводов от этой катушки до блока АПС или неисправности самого блока.

При наличие одного звукового сигнала блока АПС перестаёт подаваться сигнал об оставленном ключе в замке зажигания при выключенном зажигании и открытой водительской двери, то причина в обрыве катушки, соединительного провода или неисправности блока. При наличии сигнала неисправность надо искать в ключе.

Для проверки катушки замка достаточно проверить сопротивление между проводами в двух контактной колодки от замка зажигания. Значение в этом случае примерно 6 — 8 Ом. Исправность проводов можно проверить, прозвонив провода от этого же разъёма до разъёма Х2 контактов 4 и 5 блока управления электропакетом. В случае если неисправность не будет выявлена необходимо проверить или сменить блок АПС. Неисправные ключи можно попробовать переобучить или заменить.

Следующая неисправность это отсутствие связи блока АПС с ЭБУ. В этом случае при включении зажигания прозвучит два сигнала, и также два раза мигает иммобилайзер. Причина может заключаться в отсутствии питания на блоках ЭСУД и АПС или CAN шины, по которой происходит связь между блоками. Без специального оборудования для определения неисправности обойтись очень трудно. Но Вы можете проверить наличие питания на выводах 12, 13, 44 и 63 ЭСУД Январь 7.2 (М7.9.7).

Три сигнала АПС-6.

Это говорит о том, что в памяти отсутствует код применяемого ключа. В том случае если при этом индикатор иммобилайзера горит в течение 15 – 20 секунд, то в этом случае блок не обучен. Для устранения обучите блок при помощи своего обучающего ключа. Если блок АПС был сменён, то обучающий ключ не от этого блока.

Четыре звуковые сигнала и мигание индикатора.

Такое возможно при смене блока АПС обучение, которого было произведено с другим блоком ЭСУД  и контроллер не даёт разрешения на пуск двигателя. Так же это возможно при сбое или выходе из строя ЕЕПРОМ ЭСУД. В этом случае лучше обратиться в сервис для определения и устранения неисправности.

admin21/03/2016

Комментарий

Имя *

Сайт

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

« Модуль зажигания

Видеорегистратор зеркало »

Метки

Ваз, неисправности ВАЗ Датчики Зажигание Инжектор Приборы Стартер Схемы Электрокары Электроснабжение ваз 2110 газель газель бизнес регистраторы ремонт автомобиля

Свежие записи

• Лазерные фары.
• Преимущества и недостатки галогеновых ламп
• Устройство и принцип работы парктроника
• Многофункциональное устройство Roadgid X7 Gibrid GT
• Неисправность системы зажигания ГАЗ

Архивы

Архивы Выберите месяц Сентябрь 2019 Август 2019 Июль 2019 Декабрь 2017 Август 2017 Июль 2017 Июнь 2017 Май 2017 Апрель 2017 Март 2017 Декабрь 2016 Ноябрь 2016 Октябрь 2016 Сентябрь 2016 Август 2016 Июль 2016 Июнь 2016 Май 2016 Апрель 2016 Март 2016 Февраль 2016 Ноябрь 2015 Октябрь 2015 Август 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014 Ноябрь 2014 Октябрь 2014 Сентябрь 2014 Август 2014 Июль 2014 Июнь 2014 Май 2014 Апрель 2014 Февраль 2014 Январь 2014 Декабрь 2013 Ноябрь 2013 Октябрь 2013 Август 2013 Июнь 2013 Май 2013 Март 2013 Февраль 2013 Январь 2013 Ноябрь 2012 Октябрь 2012 Сентябрь 2012 Август 2012 Июль 2012 Июнь 2012 Май 2012 Апрель 2012 Март 2012 Февраль 2012 Январь 2012 Декабрь 2011 Ноябрь 2011 Октябрь 2011 Сентябрь 2011 Август 2011 Июль 2011 Июнь 2011 Май 2011 Апрель 2011

Рубрики

• Аккумуляторная батарея
• Видео
• Генератор
• Датчики
• Диагностика
• Зажигание
• Новости
• Оборудование
• Приборы
• Ремонт
• Свечи зажигания
• Стартер
• Схемы
• Устройства
• Электрокары
• Электроснабжение

Принцип работы иммобилайзера

На большинство автомобилей уже на заводе-производителе устанавливается штатный иммобилайзер. Каким образом функционирует эта система:

1. В ключ зажигания встроен специальный чип, либо радиометка. В замок зажигания монтируется антенна кольцевого типа. Когда ключ вставлен в замок и проворачивается, то в образующемся электромагнитном поле происходит считывание закодированной информации внутри чипа с последующей передачей на блок управления электронного иммобилайзера. Передача данных при этом защищена несколькими ступенями шифрования для защиты от перехвата;
2. Система управления иммобилайзером производит верификацию полученного сигнала. Он сравнивается с эталонным образцом, который записан в памяти системы. Если регистрируется совпадение, то система подтверждает распознавание метки и деблокирует автомобиль сигналом в цепь управления ДВС;
3. Полученный двигателем разрешающий сигнал распространяется далее к основным системам автомобиля, связанным иммобилизатором. Сюда обычно относятся топливный насос и стартер;
4. Если на этапе верификации полученный код и тот, который зашит в памяти, не совпали, то иммобилайзер тут же посылает сигнал на блокировку системы управления двигателем и включает звуковую сирену.

О том, что сработал штатный иммобилайзер в автомобиле, будет свидетельствовать соответствующая иконка на приборной панели. Пока автомобиль не считает корректную метку, индикация не пропадет.

Слабым местом системы является внутренняя память иммобилайзера, хранящая записи о ключах-эталонах. Производитель регистрирует там метки от 2 ключей, с которыми автомобиль выходит на продажу. При этом можно в специализированном сервисе дополнительно записать еще 5-8 ключей. Этим и пользуются злоумышленники, которые предварительно записывают в иммобилайзер собственные метки, которые позволят потом беспрепятственно угнать автомобиль.

Современные модели иммобилайзеров оборудуют специальными антеннами, которые приходят на замену считывающему устройству в замке зажигания. Используются специальные RFID-антенны, которые монтируются под приборной панелью. Это затруднит угонщику доступ к системе безопасности автомобиля.

Кроме этого, производители практически не используют иммобилайзеры, подразумевающие только один блок управления. Как правило, система строится на нескольких управляющих устройствах, каждое из которых автономное и располагается в обособленной системе авто (двигателе, топливном насосе, блоке управления КПП и т.д.).

В самом ключе устанавливается транспондер, который генерирует своеобразный пароль. Принято использовать 3 типа такого защитного средства:

• Пароль, построенный на идентификационном коде (ID). Это две одинаковых записи – в ключе и в блоке управления иммобилайзером. Они неизменны и могут быть перехвачены. Это самый низкий уровень защиты.
• Пароль, динамически изменяющийся во времени. После того, как блок управления получил сигнал от транспондера, автомобиль деблокируется, а система устанавливает новый сигнал. Таким образом, пароль является одноразовым средством доступа;
• Пароль, зашифрованный при помощи криптошифрования. При отправке сигнала с транспондера, производится кодирование при помощи уникального криптографического метода. Для декодирования сигнала нужен уникальный ключ, который имеется только внутри блока управления иммобилайзером.

Как работает автомобильный иммобилайзер?

Внутри брелока встроен чип транспондера. Когда вы вставляете ключ в замок зажигания или помещаете брелок внутри автомобиля (для брелоков без ключа), встроенный чип транспондера в систему иммобилайзера автомобиля посылает код безопасности.

Если этот код безопасности совпадает с кодом в системе иммобилайзера, двигатель запускается. Однако если вы используете ключ от другого автомобиля, или на нем отсутствует брелок или транспондер, автомобиль не заводится. Код безопасности генерируется в случайном порядке при каждом запуске транспортного средства, и ваш ключ является единственным источником, который может сгенерировать правильный код.

Хорошая новость та, что электронная иммобилизационная система очень хорошо предотвращает угон автомобилей, а застревание ключа в замке зажигания уходит в прошлое. Однако если вы потеряете брелок или если чип транспондера будет поврежден или испортится, вам понадобится новый ключ, который может быть очень дорогостоящим.

Устранение проблем

Многие проблемы с иммобилайзером можно устранить, просто заменив батарею в брелоке. Ключи транспондера зависят от маленькой батареи, которая необходима для передачи кода безопасности на автомобильный иммобилайзер. Будьте осторожны при замене батареи, чтобы случайно не повредить чип транспондера.

Если вы заменили батарею, но брелок все еще не работает, возможно, имеется какое-либо повреждение чипа транспондера. В этом случае вам придется обратиться к местному продавцу и запросить новый ключ. Такая замена стоит недешево, поэтому будьте готовы за новый ключ выложить сто или даже несколько сотен долларов. Обычно, чем дороже автомобиль, тем больше будет стоить замена брелока.

Проблемы системы иммобилайзера могут быть связаны с коррозией или повреждением проводов. Возможно, сломался или неисправен блок управления двигателем или его датчики. В таких ситуациях для дальнейшего устранения неполадок вам потребуется обратиться в автосалон или автосервис, специализирующийся на электронике.

Для чего нужен обходчик иммобилайзера

Некоторые автовладельцы устанавливают сигнализации с автозапуском. Принцип их функционирования основан на том, что можно удаленно послать автомобилю сигнал, который заведет двигатель. Это удобно, например, в холодное время года, когда можно сесть в уже прогретый и оттаявший автомобиль и сразу же начать движение. Но как быть, если в машине установлен иммобилайзер, который блокирует запуск ДВС без физического присутствия ключа. В таком случае, необходимо дополнительное устройство – обходчик штатного иммобилайзера.

Внутрь этого блока помещается транспондер, который извлекается из второго ключа (в некоторых случаях, весь ключ целиком). Обходчик соединяется с центральным блоком управления сигнализацией. Когда сигнализация получает сигнал для удаленного запуска двигателя, то она задействует сигнал из обходчика, таким образом получая разрешение иммобилайзера. Взаимодействие с транспондером происходит только в момент автозапуска и только с разрешения системы сигнализации. В остальное время штатный иммобилайзер работает в обычном режиме.

Технические способы разблокирования запуска двигателя

Систему запуска двигателя в автомобиле сигнализации блокируют:

• по CAN-шине комплексным программированием режимов;
• по стартеру (реле-прерыватель цепи втягивающего реле стартера);
• по цепи насоса подкачки топлива;
• по цепям питания форсунок, инжекторов.

Есть более изощренные блокировки: по концевому переключателю режимов АКПП, цепям питания и связи иммобилайзера, в разрыв цепей блока управления двигателя. Такие блокировки производится либо по индивидуальному заказу, либо при самостоятельной установке. Плохо, что в большинстве случаев, они забываются, разблокировать их тогда крайне сложно.

В любом варианте, начинать работы необходимо с получения доступа к головному блоку автомобильной сигнализации. Он обычно расположен под приборной панелью, за блоком предохранителей и реле, слева от педалей в нижнем левом углу салона, за обшивкой. Место обычно выбрано крайне неудобное для работы.

Возле головного блока должны «висеть» дополнительные предохранители и реле. Начинать следует с их проверки. Иногда необходимо приложить немало усилий, чтобы добраться до них. Необходимо трезво оценить свои возможности. Перед глазами может возникнуть приблизительно такая картина.

Необходимо отделить все штатные провода от сигнализации, по возможности, извлечь ее поближе.

Необходимо проверить места соединений проводки сигнализации со штатной электропроводкой автомобиля. Если соединения некачественные, возможно, нарушен контакт.

По качеству изоляции мест соединений можно судить о качестве монтажа сигнализации. Опытные установщики места соединений проводов помещают в термоусадочные кембрики (более механически надежно, в них не проникает влага).

Если установлена сигнализация, работающая по CAN-шине, при отсоединении этой шины, блокировка может сняться автоматически. Следует проверить этот вариант. Для этого необходимо от головного блока сигнализации отсоединить все контакты.

Если и данный вариант не проходит, необходимо искать все реле, которые обслуживает сигнализация. Они могут «висеть» рядом с блоком сигнализации либо быть пристегнуты пластмассовым хомутом. Если сигнализация установлена некачественно, реле может выглядеть как-то так.

Для того, чтобы восстановить блокировки, можно замкнуть блокирующие контакты реле самостоятельно. Для этого необходимо воспользоваться схемой реле, размещенной на ее корпусе. Можно эту операцию провести без схемы, если под рукой есть мультиметр.

В самом крайнем случае, можно вскрыть с помощью отвертки или ножа пластмассовую крышку реле (там есть защелки). Затем следует пальцем надавить на якорь реле, замкнув контакты принудительно. Перед этим, конечно, следует проверить, срабатывает ли реле в момент включения зажигания или старта. Если срабатывает, вскрытие будет бесполезным.

Если в автомобиле установлена сигнализация с автозапуском, возможной причиной отказа запуска может быть неисправность обходчика иммобилайзера. Электрическая схема его включения может быть организована последовательным методом.

В таком случае обрыв проводов, ведущих к ней, может привести к блокированию запуска штатным иммобилайзером. Территориально обходчик расположен обычно под рулевой колонкой, или спрятан за блоком реле и предохранителей. Необходимо его найти и прозвонить проводку. В том случае, если используется бесключевой обходчик, может произойти программный сбой устройства. Тогда необходимо временно отключить функцию автозапуска на сигнализации.

Чем иммобилайзер отличается от обычной сигнализации?

Основное отличие иммобилайзера от сигнализации — меньший радиус его действия и более продвинутый, можно сказать, интеллектуальный принцип защиты. Все это значительно уменьшает вероятность угона автомобиля.

К примеру, чтобы перехватить сигнал, идущий от брелока управляющего обычной охранной системой, злоумышленник может находится от машины на значительном расстоянии – несколько десятков метров.

С иммобилайзером так не получится, чтобы перехватить сигнал нужно находится непосредственно рядом с автомобилем, а это ограничивает возможности угонщиков в разы.

Еще одно преимущество иммобилайзера, это практически невозможность его копирования ведь для этого понадобится специальная мастер-карта, что не скажешь про брелоки сигнализации, которые в наше время, знающими людьми, просто поддаются дублированию.

Элементы конструкции иммобилайзера

Как понять, почему иммобилайзер заблокировал запуск двигателя? Что делать в этом случае? Для начала нужно понять, как он работает и определить его основные конструктивные элементы.

Главная составляющая иммобилайзера – это электронный блок управления. Его функционал обеспечивает микросхема, которая прошита под конкретную программу действий. Микросхема содержит специальный код обмена, который используется при «опросе» ключа автомобиля. Также внутри есть катушка, считывающая информацию с ключа.

Вторым важным элементом является исполнительный механизм, который содержит несколько электромагнитных реле. Как только электронный блок подает команду, коммутирующие механизмы разрывают цепочки сигналов, которые поступают к важных элементам автомобиля. При желании можно подключить дополнительную электромагнитную систему, которая будет блокировать неэлектрические устройства.

Третий элемент – транспондер, который представляет собой запрограммированный чип. Он есть в каждом ключе, который вставляется в замок зажигания. Этот транспондер передает системе автомобиля уникальный код, при распознавании которого блок управления дает разрешение или отказ на запуск двигателя.

Что делать если иммобилайзер заблокировал запуск двигателя

Разблокировку иммобилайзера можно осуществить несколькими способами, многое зависит от типа устройства установленного в конкретную марку авто.

1. Использование инфракрасного передатчика;
2. С помощью кнопки центрального замка.

Разблокировка с помощью ИК передатчика

Способ, если иммобилайзер заблокировал двигатель, подойдет для типов устройств, в которых управление центральным замком и иммобилайзером осуществляется ИК-ключом, к примеру, как у автомобилей Мерседес.

В данном случае понадобится четырехзначный код, который вводится в процессе разблокировки путем нажатия кнопки бортового компьютера (далее БК) при выжитой педали газа. Кнопка расположена на переключателе очистителя стекла с торца (не на всех авто).

1. Активируйте иммобилайзер и включите зажигание;
2. Мигающая лампа на панели приборов укажет, что запуск двигателя заблокирован;
3. Убираем мигание лампы путем выжимания педали газа;
4. Находим кнопку БК. Не отпуская педали газа нажимаем ее столько раз, сколько в первой цифре кода;
5. Убираем ногу с педали – мигание лампы начнется снова;
6. Выжимаем педаль повторно – нажатием кнопки БК вводим вторую цифру кода.
7. Отпускаем педаль;
8. Повторяем те же действия еще два раза.

Постоянное горение лампы, вне зависимости от того выжата педаль газа или нет, будет указывать на то, что иммобилайзер разблокирован и можно попытаться запустить двигатель.

Если код был введен неправильно, то иммобилайзер снова заблокирует двигатель. Ничего страшного не произошло, у вас есть еще две попытки. Если и они оказались не удачными, то через 15 минут можно их повторить.

Как разблокировать с помощью кнопки центрального замка

Чтобы разблокировать иммобилайзер с помощью кнопки управления центрального замка потребуется введение аварийного кода.

Важно понимать, что ниже перечисленными действиями можно только завести автомобиль, но не раскодировать компьютер и электроклапан

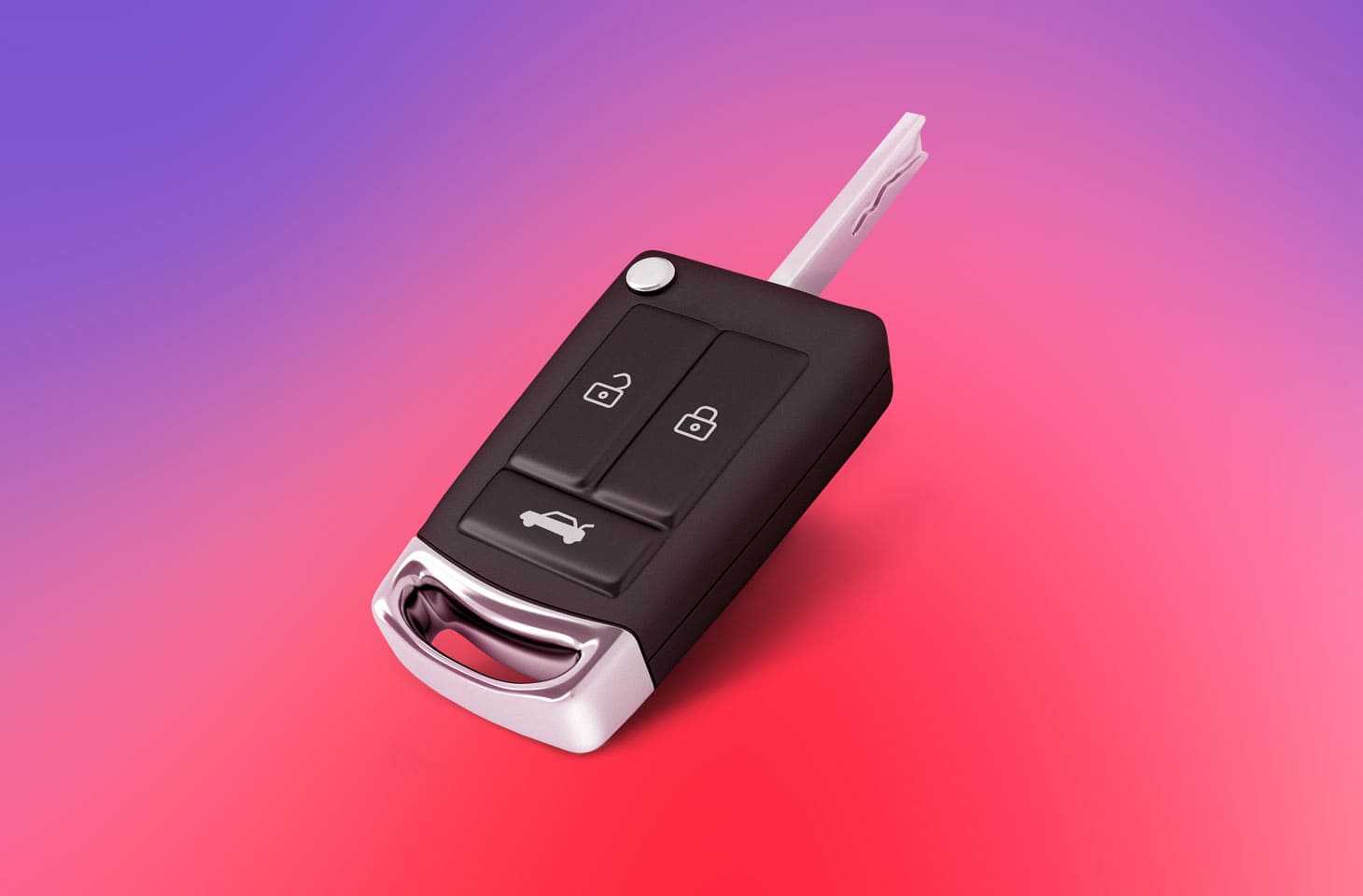

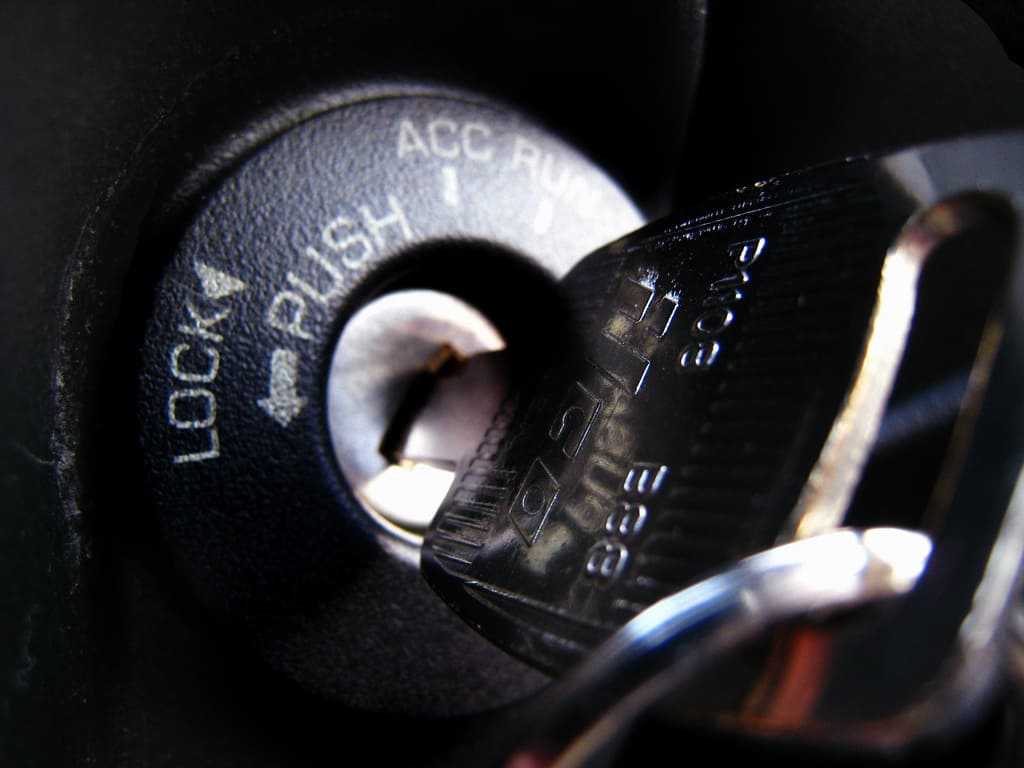

Включите зажигание. На панели приборов медленно замигает лампочка. Выключите и снова включите зажигание. Лампочка будет мигать быстрее, другие же лампы появятся и через 3 секунды погаснут. После нажатия и удержания центральной кнопки на брелоке лампа замигает медленнее

Внимательно следите за процессом мигания, важно считать вспышки и когда их количество будет равно первой цифры кода, отпустите центральную кнопку на брелоке. Снова нажимаем и удерживаем кнопку

Отпускаем ее, как только количество миганий совпадет со второй цифрой кода. Повторяем так еще два раза.

Все, иммобилайзер разблокирован и можно заводить двигатель. Но при включенном зажигании мигающая каждые 3 секунды лампа будет указывать, что защита отключена.

Иммобилайзер снова заблокируется, после чего повторно придется вводить код, если:

1. Вы отключите зажигание более, чем на 10 сек.
2. Отключите АКБ.
3. Устройство заблокируется на 5 минут, если код ввести 3 раза подряд с ошибкой.
