Пеногенератор (пенообразователь) своими руками: делаем пеногенератор из опрыскивателя и баллона

Как самостоятельно сделать пеногенератор для мойки

Пеногенератор в сборе

Рассматривая конструкцию обеих типов оборудования, можно заметить, что основным компонентом их является пенообразующая таблетка, которую вполне можно купить отдельно. А значит и изготовить пеногенератор своими руками вполне возможно.

Самый простой способ изготовления – это взять за основу обычный садовый опрыскиватель и немного его переделать. В начале упоминалось, что конструктивно пеногенератор и опрыскиватель сходны, и этот факт часто используется при создании самодельного пеногена.

Далее рассмотрим одну из простейших конструкций пеногенератора, который можно самостоятельно изготовить из подручных средств. Итак, понадобиться:

Сгоны для пеногена

Таблетка для пены в сборе

опрыскиватель (объем может быть разный);
два сгона ½ дюйма и гайки для них;
обратный клапан;
штуцер воздушный;
пенообразующая таблетка и переходник для нее;
металлическая трубка.

Имея все это, можно приступать к переделке:

Срезаем с опрыскивателя клапан сброса давления и штуцер для подсоединения шланга.
В полученные отверстия вставляем сгоны и фиксируем их гайками с двух сторон и используя уплотнительные прокладки.
На один из сгонов устанавливаем трубку (чтобы она чуть не доставала до дна емкости), обратный клапан и воздушный штуцер.
На второй сгон через переходник накручиваем пенообразующую таблетку.
Ручной насос накачки давления опрыскивателя необходимо полностью заглушить, поскольку он не понадобится, и будет выполнять только роль крышки бачка.

Видео: Пеногенератор своими руками

Остается только подсоединить шланг к выходному штуцеру таблетки, на второй конец которого надеть садовый пистолет-распрыскиватель. На этом можно считать изделие готовым.

Работать с ним не так удобно, как с заводским оборудованием, но вполне приемлемо. Чтобы помыть машину необходимо:

заправить емкость моющим раствором (на 2/3);
подсоединить компрессор и закачать воздух в баллон (важно проследить за давлением и не превышать допустимые нормы);
после открытия клапана распылителя воздух выдавит раствор, продавит его через таблетку, и на выходе из пистолета получим пену вполне приемлемого качества;

Из неудобств самодельного пеногенератора можно отметить надобность в периодической подкачке давления, поскольку регулятором самоделка не оборудована, а также невозможность отрегулировать выходящую струю.

Но описанную конструкцию можно всегда доработать, установив дополнительно оборудование, чтобы устранить недостатки и повысить удобство работы с пеногенератором.

Привет! Различные по своей конструкции генераторы пены все более широко применяются в нашей повседневной жизнедеятельности. С другой стороны, практически каждый владелец автотранспорта стремится поддерживать его в чистом и опрятном состоянии, несмотря на погодные условия. Неслучайно пеногенератор своими руками стал темой текущей публикации. Да-да, нет никакой необходимости приобретать за большие деньги это оборудование, ведь его можно собрать самому гораздо дешевле. Дальше я расскажу о том, как это сделать.

Как сделать пеногенератор

Рассмотрим сразу несколько способов изготовления пеногенератора своими руками. И начнем с самого простейшего.

Конечно такой пеногенератор не будет иметь того эффекта, как заводские, однако лишним в мойке автомобиля он, определенно, не будет. Заранее приготовьте следующий список инструментов: нож, болгарка, гаечные ключи, измерительная рулетка и плоскогубцы.

Возьмите трубу диаметром 1 дюйм и длиной не более 0,5 метра. В самый конец трубы нужно поместить мочалку, изготовленную из полиэтилена. Такой подход позволит аккуратно создать нужный разброс и формирование пены. Чтобы мочалку не выдавило давлением, установите на конце специальный фильтр.

Теперь необходимо к свободному концу трубы присоединить тройник. Сразу стоит сказать, что на нем должны быть установлены два крана. Через одно отверстие будет осуществляться подача сжатого воздуха, а через другое сама пена. Соответственно, одна из труб будет идти на баллон, а вторая на следующий тройник для сжатого воздуха, который будет подаваться и на баллон, и на сам пистолет.

Второй способ подразумевает использование вместо обычного баллона пластиковую канистру. На первый взгляд покажется, что изготовить такой пеногенератор своими руками очень просто, но на деле сложнее, чем первый вариант. Подойдет такое устройство для мойки небольших авто, например «Ока». В этом случае трубка берется длиннее, а диаметр меньше, хотя допускается использовать любое сечение. Вместо мочалки внутрь укладывается обычная рыболовная леска, причем, хаотичным образом. На один конец трубы необходимо поставить фильтр, а на другой специальный штуцер для шланга. Штуцеров необходимо приобрести несколько.

К канистре также подключаются компрессор и сам пистолет. Перед первым включением залейте в пенообразователь небольшое количество воды в качестве испытания. Это нужно для того, чтобы выявить все места утечек и устранить их перед дальнейшим применением устройства.

Не исключено и применение других емкостей под пену. Главным критерием является способность его стенок выдержать достаточное давление воздуха. Относиться к этому нужно серьезно, так как при взрыве резервуара можно получить довольно серьезные травмы. Кроме того, не нужно использовать слишком мощный компрессор при недостаточно емкости баллона.

Теперь вы знаете, как собрать хороший пеногенератора своими руками. Это поможет вам избежать нецелесообразных трат на дорогостоящее оборудование.

Вариант №3 – пеногенератор из пластиковой канистры

Металлические емкости, необходимые для реализации первого варианта пеногенератора, имеются не у каждого автолюбителя. В качестве недорогой альтернативы можно использовать обычную пластиковую канистру. Для сборки устройства понадобится болгарка, гаечные ключи, форсунка, компрессор, патрубки, трубопроводные фитинги и пистолет. Работы выполняются по такой схеме:

Сначала необходимо обрезать 50-сантиметровый фрагмент дюймовой трубы с помощью болгарки. Внутрь нее необходимо набить достаточное количество обыкновенной рыболовной лески с любым сечением. Этот материал будет служить пенообразователем (аналогично полиэтиленовой мочалке, которая использовалась в варианте №1).
На обоих концах трубы следует плотно зафиксировать сантехнические заглушки

Важно, чтобы эти фитинги были оснащены резьбой. На одной заглушке крепится Т-образный переходник, на другой – штуцер.
К Т-образному переходнику прикрепляются гибкие шланги с кранами.
Один вывод пеногенератора будет подключаться к емкости с моющим средством, ко второму подсоединяется трубка, идущая от компрессора.. Этот способ можно реализовать в разных вариациях

Ниже представлены возможные варианты, среди которых можно подобрать подходящую модификацию на свое усмотрение

Этот способ можно реализовать в разных вариациях. Ниже представлены возможные варианты, среди которых можно подобрать подходящую модификацию на свое усмотрение.

Другие способы устройства парогенератора для автомойки

Альтернативные варианты резервуаров, что можно задействовать?

Как мы уже убедились, при самостоятельной сборке аппарата важно правильно подобрать резервуар для воды. Главные требования — достаточный объем и способность материала выдерживать большое давление

Выше приведены самые простые способы, в которых задействована обычная (подручная) тара.

Если же исходить из надежности, то лучший вариант — баллон из-под пропана.

Особенность такой емкости — способность выдерживать огромное давление. Как следствие, растет и эффективность пеногенератора.

Немаловажен и факт безопасности. Вы сможете спокойно нагонять давление, не переживая о вероятном разрыве емкости или выходе аппарата из строя.

Чтобы задействовать для работ пропановый баллон, понадобится специальная сварка.

Сначала все лишние отверстия завариваются, после чего делаются новые дырки. Первая — снизу торцевой части, а вторая — посередине.

К сделанным отверстиям должны привариваться трубки со штуцерами.

В качестве материала для крепежей можно применять муфты или цанговые переходники. Главное — способность каждого из элементов конструкции выдержать создаваемое давление.

Чтобы упростить процесс использования пеногенератора, сделайте специальный люк для дозаправки шампуня.

Особое внимание уделите герметичности баллона. Для этого не забудьте поставить специальный уплотнитель

Нижняя часть штуцера должна напрямую соединяться с компрессором, а верхняя — с распылителем.

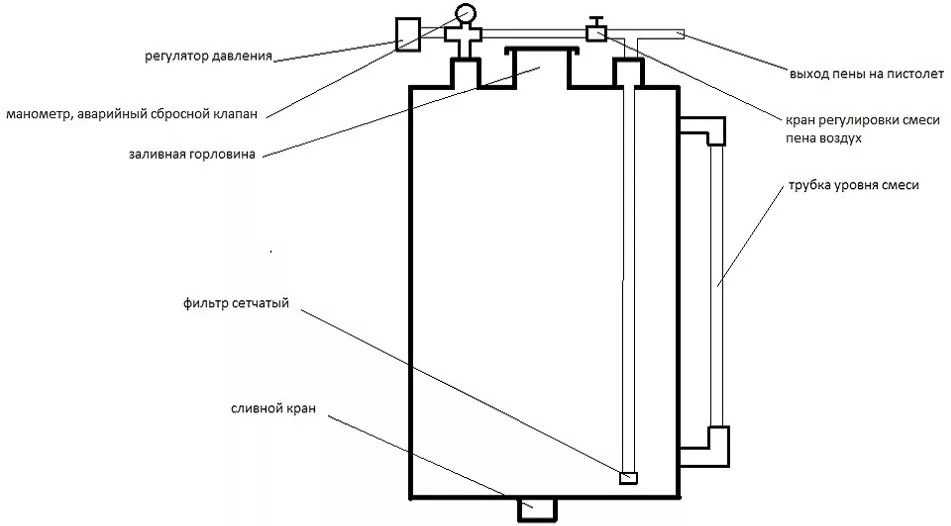

Как видно из приведенной выше схемы, принцип подключения баллона не сильно отличается от описанных выше схем. Главный плюс — больший срок эксплуатации и надежность.

Альтернативные варианты создания распылителя

Отсутствие лески под рукой — не проблема. Как упоминалось в одном из методов, роль распылителя может выполнять синтетическая мочалка или поролоновая губка.

Все, что необходимо — вырезать нужную часть и запрессовать ее в трубку. При этом убедитесь, что изделие хорошо фиксировано внутри и не сомнется под большим давлением.

Не менее важная задача — правильно закрепить фильтр, который играет непосредственную роль в формировании пузырьков.

Как уменьшить размер пеногенератора?

Не секрет, что промышленные образцы пеногенераторов имеют большие размеры и не всегда удобны в эксплуатации.

Другое дело — самодельные устройства, которые можно модернизировать по собственному усмотрению. Каким образом?

Здесь все просто. Для работы подготовьте небольшой бак (для пистолета) и насадку для аппарата высокого давления.

Одну сторону трубы закрывайте с помощью насадки, а сам баллон — емкостью для аэрозольного пистолета (в качестве альтернативы можно задействовать стандартный опрыскиватель).

Такая модернизация — возможность уменьшить объемы конструкции в 2-3 раза. При этом сам аппарат, благодаря наличию колес, можно будет перемещать в любое удобное место.

Как сэкономить на материалах?

Как показывает практика, найти все необходимое в гараже удается не всегда. Выход один — экономить. Для этого действуйте следующим образом:

всегда покупайте новые детали, чтобы впоследствии не переплачивать по несколько раз;
хорошо поройтесь в своем гараже или гараже своего друга (с согласованием, конечно). Большую часть запчастей можно найти в старых «залежах».

При отсутствии необходимых элементов затраты на покупку компрессора составят около двух тысяч рублей. Но можно схитрить. К примеру, как вариант — демонтировать нужное оборудование со старого грузового авто.

Если среди знакомых найти нужное оборудование не удается, то можно посмотреть объявления о продаже машин на запчасти.

В крайнем случае, можно отправиться на автосвалку, где старых ЗИЛ-130 предостаточно. При этом нужную деталь можно получить за «копейки».

Перед покупкой внимательно проверьте агрегат. На нём не должно быть потёков масла и других дефектов. В противном случае работать с компрессором опасно.

Даже если вам удастся запустить пеногенератор для мойки, сделанный своими руками, но оснащённый дефектным компрессором — 1-2 чистки и аппарат выйдет из строя.

Итоги

Пеногенератор — надежный помощник в гараже, который ускорит процесс мойки и повысит ее эффективность при этом у вас есть два варианта:

приобрести готовую конструкцию;
сделать пеногенератор своими руками.

Как вы уже убедились, второй вариант выглядит более предпочтительно из-за более низких затрат.

С другой стороны, не рассчитывайте на быструю готовность. Для изготовления вам придется пройти несколько этапов:

изучить рекомендации по изготовлению;
найти необходимый материал;
потратить время на изготовление устройства;
протестировать его работу.

Использование самодельного устройства: основные моменты

Через горловину заливаем воду на ⅔ от общего объёма ёмкости и добавляем концентрат моющего средства в количестве, которое указано на упаковке. Обычно это 10-20 г на 1 л воды. Закрываем надёжно горловину и кран на выходе. Подаём из компрессора на вход сжатый воздух. Обязательно следим за давлением по стрелке манометра.

На выходе подключаем шланг с насадкой для полива. Постепенно открываем кран. Шланг направляем на автомобиль и наносим пену. Густоту можно регулировать садовой насадкой для полива.

Густая активная пена быстро разъедает грязь и удаляет её с поверхности без мочалки

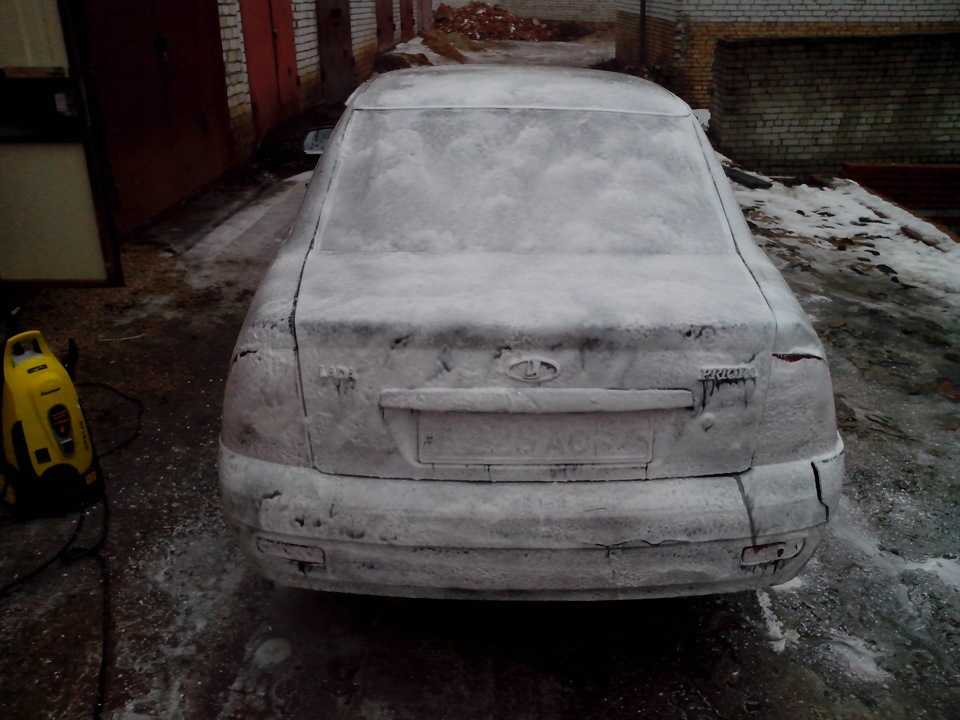

Запененное авто должно постоять 10–15 минут. Активная пена стекает вместе с грязью. Затем достаточно смыть пену обычной водой и протереть поверхность автомобиля.

Как видим, собрать пенный генератор своими руками нетрудно. Особых навыков и умений не требуется. Обойдётся он в 10-15 раз дешевле, чем покупной. Качество мойки вырастет в несколько раз, да и экономия времени и моющего средства ощутима. Помните, что глаза боятся, а руки делают. Удачи!

Самым безопасным для лакокрасочного покрытия кузова автомобиля является бесконтактный способ мойки с применением пеногенератора (у нас его еще называют пеногеном). Суть этого метода сводится к нанесению химического моющего средства на поверхность кузова в виде мелкодисперсной пены. После нанесения она размягчает грязь и пыль, далее остается всё смыть струей воды. с лакокрасочным покрытием (тряпкой, щеткой и т. д.) исключает повреждение поверхностных слоев лака, то есть образование так называемой «паутинки» полностью исключено. Поэтому такой способ мойки автомобиля и является сейчас более приоритетным и продвинутым.

Эффективность мойки во многом – чем выше ее плотность, тем лучше очистный свойства, меньший расход воды и химических средств. А пену дает как раз пеногенератор. Поэтому основная задача пеногенератора – получение мелкодисперсной плотной пены, а также равномерное ее распределение по поверхности кузова автомобиля.

Конструктивно пеногенератор очень схож с обычным садовым опрыскивателем, принципиальная схема у них практически одинаковая. Но есть один существенный нюанс – пеноген является оборудованием, работающим под высоким давлением.

Основными составными элементами этого оборудования являются:

Баллон (объем бывает разный – от 25 до 100 литров).
Смеситель.
Пистолет.
Соединительный шланг.

Крупногабаритное оборудование, с баллоном большой емкости, может быть установлено на транспортную тележку, для обеспечения легкого перемещения.

Поскольку оборудование работает под высоким давлением, баллоны изготавливаются из нержавеющей или же из обычной стали, но с обязательным покрытием противокоррозионными средствами. В некоторых заводских моделях на баллоне установлена мерная линейка, что позволяет контролировать расход и своевременно осуществлять заправку.

Самостоятельно работать пеноген не может, поскольку требуется подача сжатого воздуха. Для этого предусмотрен на баллоне штуцер для подключения компрессора. Обычно рабочее давление для пеногенератора составляется 5-6 Бар. Для контроля давления на емкости устанавливается манометр, регулировка давления выполняется имеющимся в конструкции регулятором давления.

Пенная таблетка

Основным элементом смесителя является так называемая пенообразующая таблетка. В действительности же она представляет собой мелкоячеистую сетку, сложенную в несколько слоев и изготовленную устойчивой к коррозии проволоки. Она устанавливается в корпус, установленный на баллоне. И именно к нему подсоединяется шланг подачи. Эта таблетка обеспечивает разбивание подающейся на нее первичной пены, на мелкодисперсную фракцию высокой плотности.

Пеногенератор для мойки своими руками

Пеногенератор в сборе

Рассматривая конструкцию обеих типов оборудования, можно заметить, что основным компонентом их является пенообразующая таблетка, которую вполне можно купить отдельно. А значит и изготовить самодельный пеногенератор вполне возможно.

Самый простой способ изготовить пеноген – это взять за основу обычный садовый опрыскиватель и немного его переделать. В начале упоминалось, что конструктивно пеногенератор и опрыскиватель сходны, и этот факт часто используется при создании самодельного пеногена.

Таблетка для пены в сборе

опрыскиватель (объем может быть разный);
два сгона ½ дюйма и гайки для них;
обратный клапан;
штуцер воздушный;
пенообразующая таблетка и переходник для нее;
металлическая трубка.

Имея все это, можно приступать к переделке:

Срезаем с опрыскивателя клапан сброса давления и штуцер для подсоединения шланга.
В полученные отверстия вставляем сгоны и фиксируем их гайками с двух сторон и используя уплотнительные прокладки.
На один из сгонов устанавливаем трубку (чтобы она чуть не доставала до дна емкости), обратный клапан и воздушный штуцер.
На второй сгон через переходник накручиваем пенообразующую таблетку.
Ручной насос накачки давления опрыскивателя необходимо полностью заглушить, поскольку он не понадобится, и будет выполнять только роль крышки бачка.

Видео: Пеногенератор своими руками

Каждый владелец автомобиля обязательно заезжал на автомойку. Водные процедуры помогают содержать транспортное средство в чистоте, а специальные средства, которые наносятся во время мойки, создают дополнительный барьер для грязи и защищают лакокрасочное покрытие кузова. Для качественной очистки используется густая активная пена, получаемая путём вспенивания в специальном устройстве. Некоторые автолюбители пользуются при мойке пеногенераторами, изготовленными своими руками.

Как промыть пенную насадку

Для того чтобы пенная сеточка служила вам дольше, после каждого использования нужно обязательно промывать пенообразователь. Делать это нужно так:

Проводите такую процедуру после каждого использования мойки, иначе пенная таблетка может засориться. Остатки моющей пены могут забивать жиклер или саму сетчатую таблетку, спрессовываться внутри и перекрывать выход пены. Если так случилось, сеточку можно попробовать починить. Для этого ее нужно вынуть и замочить в керосине на некоторое время, после чего попытаться прочистить механическим путем при помощи спицы или толстой иглы. Если вышеуказанные манипуляции не принесли желаемого результата, то пенную таблетку придется заменить.

Внимание, только СЕГОДНЯ!

Изготовление пеногена

Наименее трудоемкий метод изготовления пеногена заключается в использовании обычного садового опрыскивателя. Это приспособление берется за основу, после чего дополняется некоторыми элементами. Ранее было упомянуто, что опрыскиватель очень похож на оборудование для мойки авто, поэтому именно он идеально подходит для создания пеногенератора.

Самую простую конструкцию пеногена можно легко выполнить в домашних условиях. Мастеру придется позаботиться о наличии:

Опрыскивателя любого объема;
Двух сгонов (одна вторая дюйма);
Гаек для сгонов;
Воздушного штуцера;
Клапана;
Пенообразующей таблетки;
Переходника для таблетки;
Металлической трубки.

Пеногенератор своими руками для мойки авто из опрыскивателя выполняется по следующей схеме:

С основы удаляется клапан сбрасывания давления, а также штуцер для прикрепления шланга;
В получившиеся выемки вставляются сгоны;
Сгоны с обеих сторон фиксируются гайками с применением уплотняющих прокладок;
На любой из двух сгонов устанавливается трубка. Ее нужно устроить таким образом, дабы она не касалась донышка баллона. На этот же сгон ставится обратный клапан и штуцер;
На второй сгон устанавливается переходник, через него накручивается таблетка;
Ручной насос заглушается, так как он не нужен. В готовом пеногенераторе он будет исполнять роль крышки бака;
К выходному штуцеру пенообразователя подсоединяется шланг;
На свободный конец шланга надевается пистолет-распылитель.

Оборудование полностью готово. Следует упомянуть, что изготавливая пеногенератор для автомойки своими руками, чертежи не обязательно делать самостоятельно – можно найти их в специальной литературе, или поискать в Сети.

Эксплуатировать собственноручно изготовленный пеноген немного сложнее, нежели заводской вариант, но не настолько тяжело, чтобы отказаться от такого оборудования.

Для того чтобы вымыть автомобиль при помощи самостоятельно сделанного пеногена следует:

Наполнить две третьих части баллона моющим составом;
Присоединить компрессор и начать закачку воздуха в емкость (важно контролировать давление, чтобы оно не превышало стандарт);
После того, как откроется клапан распылителя, воздушные массы направят смесь и пропустят ее сквозь таблетку. Из пистолета выйдет качественная пена.. Основным минусом самостоятельно изготовленного пеногена является необходимость постоянной подкачки давления, так как специальный регулятор в данном оборудовании не предусмотрен

Кроме того, у мастера не будет возможности регулировать силу выходящей струи

Основным минусом самостоятельно изготовленного пеногена является необходимость постоянной подкачки давления, так как специальный регулятор в данном оборудовании не предусмотрен. Кроме того, у мастера не будет возможности регулировать силу выходящей струи.

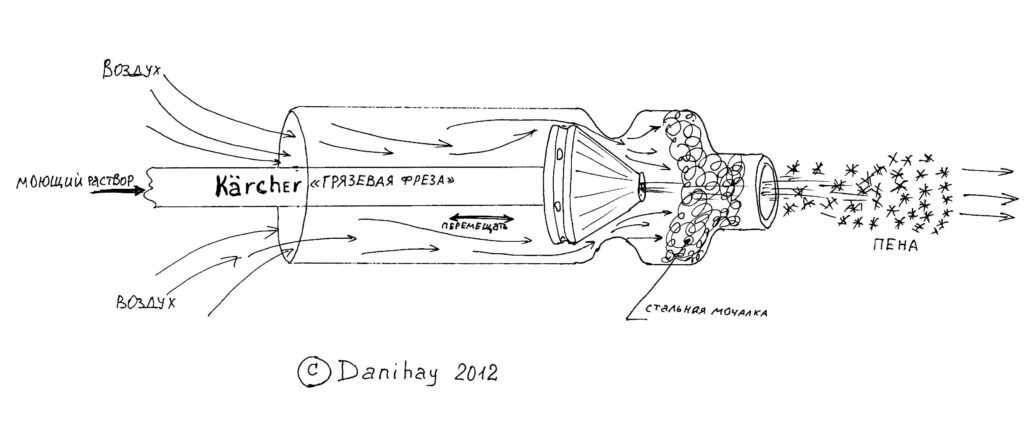

Существует еще один способ создать пеногенератор для мойки керхер своими руками. Он применяется не так часто, как предыдущий, однако не теряет популярность среди автомобилистов. Технология выполнения довольно проста:

Необходимо обзавестись канистрой, объем которой превосходит 20 л;
К входному соску (из латуни) от автопокрышки следует подсоединить компрессор с машины;
Далее нужно подсоединить шланг (длина – 6 м, диаметр – 1,6 см) к заранее подготовленному пистолету;
Скрепить элементы можно посредством резиновых лоскутов, хомутов и гаек.

Видео-руководство:
