Самодельные вариаторы применяемые в игрушках. самодельный вариатор для станка. самодельное центробежное сцепление на мотособаку

Усовершенствование ходовой части

Первое, над чем задумываются пользователи мотоблока — это над тем, как сделать к нему тележку с сиденьем. Пользование техникой в штатном режиме с использованием рычагов предполагает приложение больших физических усилий. Однако применение прицепа снижает устойчивость транспортного средства. Устранить эту проблему можно путем расширения колесной базы. Делается это с помощью удлинителей, которые крепятся к полуоси штифтами или болтами. Решив задачу с устойчивостью, оператор сталкивается с другим вопросом: агрегат плохо управляется. Дифференциал для мотоблока помогает придать ему хорошую маневренность. Делается это приспособление по аналогии с узлами легковых автомобилей. Самодельные разблокираторы для мотоблока изготавливаются с помощью обычных бытовых инструментов — болгарки, сварки и точильного станка.

Небольшой вес мотоблока является причиной плохого сцепления колес с грунтом. Пробуксовка является частым явлением при поднятии целины, работе на сыром грунте или движении по снегу. Чтобы избежать проскальзывания, к мотоблокам прикрепляются утяжелители.

Эти устройства подразделяются на такие категории:

  1. Колесные. Представляют собой диски, которые крепятся на колеса или ступицы. Диски делают монолитными из металла, бетона или полыми, заполняемыми песком. Вес колесных утяжелителей может составлять 30-70 кг.
  2. Внешние. Изготавливаются из любого тяжелого материала (сталь, свинец, бетон). Прикрепляются к корпусу с помощью крюков или болтов. Некоторые умельцы приваривают к корпусу каркас из уголка. В него укладывают мешки с песком, кирпичи, лом металла и другие тяжелые предметы.

Улучшить проходимость мотоблока можно путем установки грунтозацепов. Самый простой способ изготовления грунтозацепов заключается в том, что нужно сделать обод из полосы металла и наварить на него лопасти. Диаметр обода должен быть больше колесных дисков и меньше, чем у покрышек. Насаживание обода проводится при спущенных шинах. После того как грунтозацеп будет установлен, проводится накачивание колеса.

Усовершенствовать трансмиссию можно, установив на двигатель самодельный вариатор. Система ремней и дисков позволит плавно менять скорость движения агрегата, без рывков и вибрации.

Старая стиральная машинка — настоящий клад

Если имеется рабочий двигатель от стиральной машины, то это очень ценная находка, так как из него можно сделать множество полезных в хозяйстве приспособлений. Проще всего из двигателя от стиральной машины сделать отличный наждак для заточки ножей, разных инструментов и сверл.

Главной проблемой в изготовлении приспособления является крепление камня для заточки на сам корпус двигателя. В большинстве случаев точильный камень имеет отверстие, что не подходит по размеру к валу двигателя. Именно поэтому вам требуется изготовить такой фланец, который, с одной стороны, сможет запрессоваться на вал, а с другой, будет иметь резьбу, что позволит вкрутить и закрепить точильный круг.

Мастера со стажем рекомендуют новичкам использовать в качестве фланца старые обрезки трубы на 32 мм и длиной не больше 20 см. На одном отрезке трубы делаем резьбу, которая своей длиной должна в 2 раза превышать толщину точильного круга. Другой конец трубы нагревают с помощью паяльника и надевают на вал. Чтобы лучше держалась труба, ее можно скрепить болтами. После этого берут 3 гайки и вкручивают их на фланец со стороны резьбы до упора, далее надевают шайбу и, наконец, точильный круг, затем опять шайбу, закрепляют гайкой. В конце можно добавить еще и контргайку.

Самая тяжелая работа сделана, после этого остается просто закрепить двигатель, но это очень индивидуальная процедура, так как не известно, какие отверстия имеются на двигателе от вашей стиральной машины для крепежных элементов. Исходя из них, нужно делать подставку, лучше всего использовать небольшие уголки, скрепив их между собой и установив наждак на верстаке. Заключающим этапом будет подключение двигателя к электросети. Посмотреть на готовый вариант точилки вы можете на фото, чертежи тоже прилагаются (изображение 1).

Самоделки для дачи можно сделать и из других частей машинки, к примеру, из барабана может получиться отличная шашлычница

Барабан в стиральных машинках делают из нержавейки, что само по себе важно, так как корпус очень крепкий и надежный. Самоделки для дачи из барабана сделать очень просто, вам достаточно вынуть его из корпуса машинки, но вместе с валом и шкивом

Вытащенный барабан ставим люком верх, а колесом вниз. Вот и готова жаровня, с помощью болгарки можно, конечно, подрезать переднюю часть барабана или бока, чтобы удобней было кидать дрова, но тут уже все зависит от вашего свободного времени и фантазии. Такая импровизированная жаровня выглядит очень аккуратно, при этом барабан усеян мелкими отверстиями, что позволяет воздуху равномерно распределяться по углям и обеспечивать необходимый жар (изображение 2).

Конструкция оросителя для огорода

Самодельная сельхозтехника включает и оросители для огорода, которые можно сделать практически из отходов, что найдутся у каждого в доме. Для орошения огорода вам потребуется:

  • распылитель;
  • шланг из резины длиной 3-4 м;
  • пластиковая полуторалитровая бутылка;
  • насос;
  • деревянная или металлическая палка любой длины, но чем длинней, тем лучше.

Распылитель прикручивают к палке верх соплом, чтобы рычаг был нажат с помощью капроновых ниток. Приматывают крепко, чтобы распылитель не смещался. После этого берем пластиковую бутылку и с помощью раскаленного гвоздя проплавляем дырку в горлышке. Затем болт пропихиваем в расплавленное отверстие и закрепляем гайкой с внешней стороны.

Перед тем как всунуть болт, высверлите в нем сквозную дырку простым сверлом по металлу 3 мм. Шланг надевают на болт и закрепляют маленьким хомутиком с помощью отвертки. Второй конец шланга крепим на насос и опять-таки закрепляем хомутом, чтобы все было герметично.

В бутылку набирают отраву для опрыскивания жуков или же воду для полива урожая. Прикручивают емкость к верхушке пульверизатора, что крепится на палке. Далее с закрытым соплом немножко подкачиваем насос, после этого раскручиваем сопло, и распрыскиватель начинает работу. Таким способом можно опрыскивать деревья любой высоты и большие грядки, при потребности приспособление можно просто положить на землю и подкачивать время от времени насос.

Вы можете сделать на даче даже небольшие теплицы из пленки, вам понадобится только вбить в землю металлический прут или палку и закрепить на основании полиэтиленовую пленку в виде конуса.

Видео о системе капельного полива с помощью пластиковой бутылки:

Снизу пленку закрепляют кругом от старой бочки или прилаживают камнями.

Вариатор, робот или автомат: что выбрать?

Робот – лучший выбор для тех, кто хочет получить преимущества механики и управляемость АКПП.

Автомат – отличный и проверенный временем вариант. У таких автомобилей нет проблем с ремонтом, да и стоимость их ниже, однако при переключении передач на некоторых моделях все еще могут наблюдаться толчки или пробуксовки.

Вариатор – оптимальный выбор, если вы хотите получить хорошую управляемость, оптимальный расход топлива и максимальную оптимизацию. Однако такие автомобили все еще недостаточно распространены в России и, следовательно, имеются сложности при их ремонте (высокая цена расходников и трудности с поиском мастера).

Как видите, объективно самого лучшего варианта не существует, однако, вариатор имеет большие перспективы в развитии и поэтому можно обратить внимание на автомобиль именно с такой КПП

Самодельный вариатор для мотоблока

Вариатор позволяет плавно изменять скорость без резких рывков, экономит топливо, передавая крутящий момент. Двигатели от мотоблока часто используют в качестве генератора, чтобы обеспечить электричеством жилые помещения, придомовые территории, а также для работы токарных станков.

Самодельный вариатор можно изготовить разными способами, самый легкий – использовать уже готовый вариатор, который можно переделать для конкретного мотоблока. Другой способ – использование готовых деталей от редукторов и других механизмов. Также детали можно изготовить самостоятельно при условии наличия специального оборудования (для дисков нужна горячая штамповка). Схемы и видео по созданию деталей и сборки шкивов легко найти в Интернете.

Можно изготовить вариатор из ступиц колес, главное – сделать подходящий для коленвала диаметр отверстия. Кроме шкивов для вариатора необходим ремень, являющийся одной из главнейших деталей. Ремень должен быть прочным, а все детали вариатора должны регулярно смазываться.

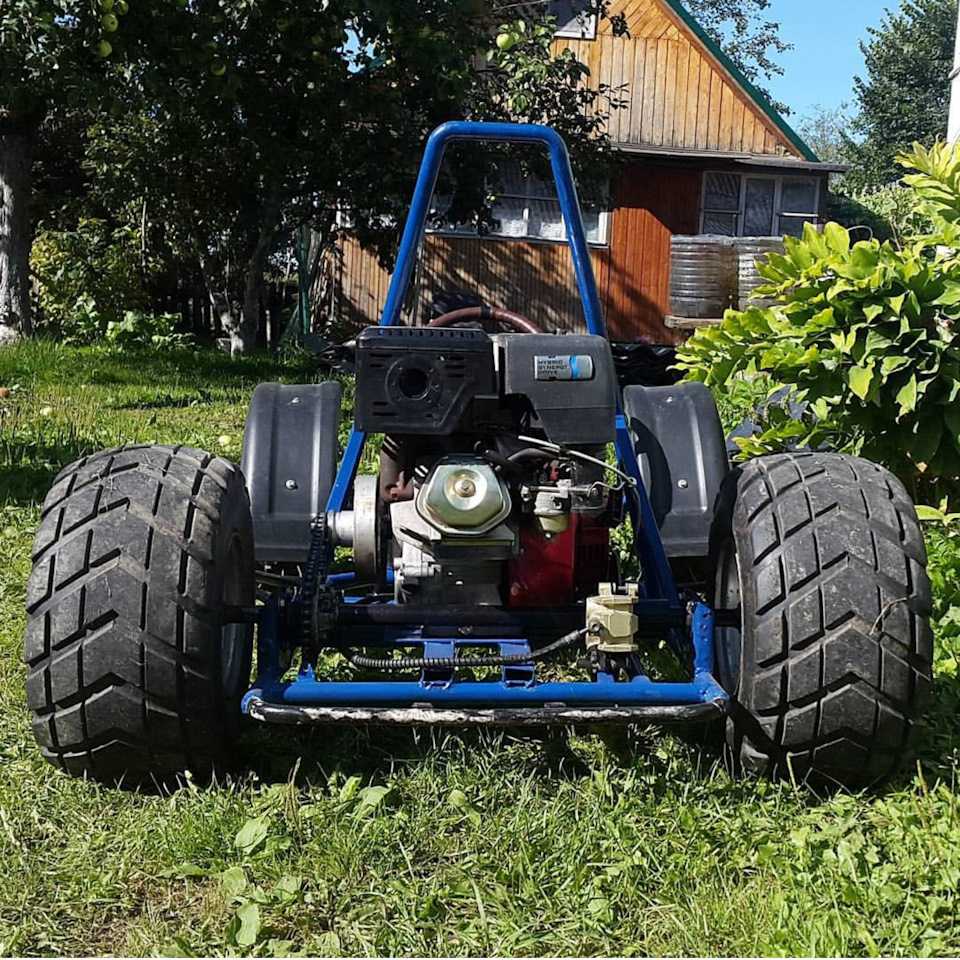

Багги Go Kart Сельский дрифт › Бортжурнал › Запись номер 5. Вариатор.

Здравствуйте!Самая интересная история при постройке багги была с центробежным сцеплением. Буду рассказывать по порядку:1. Центробежное сцепление с понижающим редуктором.

Мне достался мотор со штатным центробежным сцеплением. Его конструкция была изобретена еще Хондой и скопировалась полностью китайцами.

Оно сделано с использованием пакета фрикционных дисков и имеет понижающий ряд 1:2. Это сцепление выдержало один выезд посуху, после чего масло внутри закипело, заливная пробка расплавилась и диски кончились за 10 минут. Я подумал, что виной тому изношенные диски и купил запасной оригинальный комплект за 4200(!). Этот комплект прожил 15 минут. Стало ясно, что это не мой вариант.

2. Центробежное сцепление под заказ.Я начал шерстить Луноходов и нашел фирму, которая делает центробежные сцепления на основе тормозных колодок от классики. Самый износостойкий вариант!

Оставалась одна проблема: пропадает понижающий ряд. Это значило, что мне надо увеличить ведомую или уменьшить ведущую звезду, либо сделать то и другое. Уменьшать ведущую звезду нельзя бесконечно, это обусловлено конструкцией цепи. По итогу максималка на этом сцеплении выросла с 60 до 80 км/ч.

Был и еще один момент. При старте мотор начинал разгоняться с холостых, а это не самый эффективный режим работы. Старт получался с резким пинком при схватывании сцепления, а затем довольно вялый разгон.

3.Вариатор «Сафари».Сделать так, чтобы мотор работал постоянно в зоне максимального момента можно было только установкой вариатора. С этим мотором хорошо работает вариатор «Сафари». в связке с которым он устанавливается на снегоход «Буран» и мотособаки. Я получил достаточную максималку в 70 км/ч, увеличил в 2 раза ведомую звезду, что добавило момента на всем диапазоне разгона. Теперь замедлять разгон стал зацеп на задних колесах, а не недостаток мощности.

Плюсы — очень мощный разгон, плавный старт. Минусы — он очень громоздкий и тяжелый! Запихнуть его в раму по ширине было той еще задачей. Но отказываться я от него не хочу, к нему можно купить комплект грузов и пружину, что сделает старт еще быстрее в сочетании с доработанным мотором. про него расскажу далее.

Самодельный погрузчик из мотоблока

Погрузчик из мотоблока – нужная в хозяйстве вещь. Покупать готовый погрузчик – очень дорого, это необходимо только при наличии постоянных работ с перевозкой грузов, расчисткой местности и т.д. В основном погрузчики в домашнем хозяйстве используются для уборки снега и перевозки различных грузов, поэтому дешевле и рациональнее будет сделать погрузчик своими руками.

Умельцы постоянно придумывают новые версии этого оборудования, так что существует множество модификаций, среди которых найдется подходящий вариант для каждого. Погрузчик можно собрать из специальных деталей, а можно использовать то, что у многих лежит в гаражах. Подойдут детали от старых авто и мотоциклов.

Мотоблок необходимо снабдить мощным двигателем. Чем тяжелее грузы, тем мощнее должна быть техника. Даже мотоблоки с моторами мощностью 15 л.с. поднимают не больше 250 кг. Обязательно наличие противовеса.

За основу можно взять чертежи мини-трактора переломки. Рама изготавливается из швеллера, узел перелома – кулак от ВАЗ, рулевая колонка и укороченные мосты от любого автомобиля, гидрораспределитель P40, ковш может быть сделан самостоятельно, а можно использовать готовый.

Вариатор, его применение, положительные факторы

Обеспечивается плавным передаточным отношением и плавный набор хода авто, нет рывков. Узлы трансмиссии служат более длительный срок, чем в ступенчатой коробке передач. Когда сравнивать вариатор с АКПП, то конструкция их проще, что позволяет делать ремонт своими руками.

Вариатор на автомобиле нежелательно часто использовать на максимальных нагрузках, не стоит применять на этих авто и «спортивный» режим вождения, с частыми рывками, торможениями. Идеальное и долговременная работа его, это когда машина эксплуатируется в спокойном вождении, плавно.

На современных автомобилях применяется два вида вариаторов:

Клиноременная передача состоит из 2 шкивов, между которыми натянут ремень особенного изготовления. Первый шкив соединяется с двигателем машины (ведущий), второй шкив (ведомый) соединяется с ведущими колесами автомобиля. Применяются раздвижные шкивы, они состоят из 2 половинок, когда они сближаются, ремень выталкивается, а когда раздвигаются, он проваливается. Происходит синхронное изменение радиусов вращение, с увеличением на одном шкиве, делается уменьшение на другом шкиве. Этим достигается плавность передаточного отношения .

Несмотря на простоту, применение вариатора в автомобилях началось недавно, этому способствовало изобретение специального ремня. Простой ремень для этих целей не годится.


делается из 2 металлических лент

В некоторых технических самоходных машинах применяется цепная передача вместо клиноременной, отличий по принципу работы нет, кроме одного, цепь передает тянущее усилие и мощность через торцы осей звеньев цепи, выполненных в скошенном виде.

Для большей передачи крутящего момента применяются торовые вариаторы, по сравнению с клиноременными передачами. Для них сохраняются недостатки, имеющиеся в клиноременных передачах, усилие как в одной, так и во второй передаче происходит при помощи трения.

Как работает вариатор

На современных автомобилях применяется два вида вариаторов:

  1. Клиноременная передача.
  2. Торовая передача.

Клиноременная передача состоит из 2 шкивов, между которыми натянут ремень особенного изготовления. Первый шкив соединяется с двигателем машины (ведущий), второй шкив (ведомый) соединяется с ведущими колесами автомобиля. Применяются раздвижные шкивы, они состоят из 2 половинок, когда они сближаются, ремень выталкивается, а когда раздвигаются, он проваливается. Происходит синхронное изменение радиусов вращение, с увеличением на одном шкиве, делается уменьшение на другом шкиве. Этим достигается плавность передаточного отношения.

Когда радиус ведущего шкива меньше, а у ведомого больше, это пониженная передача. В случае вращения ремня по большому радиусу на ведущем шкиве и маленьком на ведомом шкиве, это повышенная передача.

Несмотря на простоту, применение вариатора в автомобилях началось недавно, этому способствовало изобретение специального ремня. Простой ремень для этих целей не годится.

Ремень клиноременной передачи

Ремень для вариатора с клиноременной передачей делается из 2 металлических лент, на которые нанизываются пластинки, из металла имеющие специальную форму. Когда звенья ремня прижимаются друг к другу, происходит передача усилия толканием их ведущим шкивом

Важно! Ведущий шкив, соединенный с двигателем, толкает металлические звенья ремня, зажатые между его дисками, а они толкают уже соседние звенья до ведомого шкива. Этот ремень является толкающим, что позволило таким образом, передавать большие усилия и применить его на автомобилях

В некоторых технических самоходных машинах применяется цепная передача вместо клиноременной, отличий по принципу работы нет, кроме одного, цепь передает тянущее усилие и мощность через торцы осей звеньев цепи, выполненных в скошенном виде.

Торовые вариаторы

Для большей передачи крутящего момента применяются торовые вариаторы, по сравнению с клиноременными передачами. Для них сохраняются недостатки, имеющиеся в клиноременных передачах, усилие как в одной, так и во второй передаче происходит при помощи трения.

Стоимость торового вариатора выше, чем клиноременного, это обуславливается деталями его конструкции, выполненные из высокопрочной стали, и в его обслуживании применяется специальная фрикционная смазка.

Ремонт вариатора своими руками

Для лучшего понимания вопроса рассмотрим, из чего состоит практическая конструкция вариатора:

  1. Устройство плавного хода, для начала движения авто с места стоянки.
  2. Устройство, обеспечивающее задний ход автомобилю.
  3. Система управления.
  4. Гидронасос.

Из вышеприведенного материала, видно, что вариатор можно рассматривать как вид АКПП и ремонтировать его самостоятельно непросто, для этого надо иметь навыки и знать его конструкцию:

  • Функцию сцепления на авто с вариатором выполняет пакет фрикционов, вместо них может применяться гидротрансформатор. Фрикционы использовать проще, они меньше по габаритам, но плавное включение скоростей лучше у гидротрансформатора, он эксплуатируется дольше, его параметры лучше в момент разгона авто.
  • Планетарная передача обеспечивает движение автомобиля назад.
  • В систему управления входят: блок управления, гидравлическая система взаимодействия шкивов, датчики. Работает она по принципу сбора данных (обороты двигателя, какая скорость авто, в каком положении педаль «газа») и определения для них лучшего передаточного отношения.
  • Гидронасос обеспечивает нужное давление в гидравлической системе, а также смазку элементов конструкции вариатора. В системе поддерживается давление пропорциональное крутящемуся моменту, когда он больше, диски сжимаются сильнее, ремни не проскальзывают.

На примере АКПП авто Nissan, можно рассмотреть подробнее ремонт вариатора своими руками. Проблема возникает, когда автомобиль двигается со скоростью 50-60 км/час, вариатор начинает издавать неприятный шум, это распространенная болезнь для этой марки авто.

Инструменты, необходимые для ремонта вариатора:

  1. Ударная отвертка, не электрическая, мощная.
  2. Хомуты 6 штук.
  3. Молоток.
  4. Набор ключей 10-14.
  5. Подготовить емкость для маленьких запасных частей.

В процессе разборки вариатора все детали располагаем на рабочей поверхности в последовательности их снятия, это поможет при сборке устройства.

Действия, выполняемые по порядку:

  • Откручиваем с крышки раздатки болты, их 6 штук.
  • Отверткой необходимо зацепиться за края раздатки и снять ее.
  • Видим конический подшипник, который надо вынуть и поместить в емкость, в которой есть уже 6 болтов.
  • Перевернем вариатор.
  • Вынимаем в этом положении часть его корпуса и вал.
  • Для снятия крышки ее обстукиваем молотком, снимаем крышку, это 50% работы.
  • Открываются шестерни, снимаем их, складываем в другую емкость.
  • Откручиваем доступные винты насоса, снимаем шестерню с цепью насоса.
  • Открылся доступ к масляному насосу. Снимаем аккуратно, за кончик вала движением вверх, насос отходит.
  • Снимается вал. С другой стороны коробки получается все снято.
  • Опять переворачиваем вариатор и снимаем крышку при помощи отвертки.
  • Открывается доступ к узлам вариатора, это два вала и ремень. Проводится осмотр узлов визуально со всех сторон при хорошем освещении.
  • Хомутами можно стянуть ремни, затем извлекаем шкивы с ремнем из корпуса вариатора.
  • На рабочей поверхности вынимаем шкивы из ремня. Открывается подшипник, если потянуть за его кольцо можно почувствовать неравномерный люфт, что является причиной шума.
  • Заменяем подшипник и выполняем сборку в обратном порядке.

Таким образом, своими руками был устранен шум в АКПП, необходимо отметить, что все узлы в процессе разборки промываются бензином, а когда собираются элементы, требующие специальной смазки, должны смазываться.

Отвал для мотоблока

Отвал является необходимым приспособлением, потребность в котором есть в любое время года. С помощью фронтального ножа проводится чистка снега, планирование местности, закапывание ям и перемещение сыпучих материалов. Подобное оборудование для мотоблока «Нева» отличается хорошим качеством, но не всем по карману. Сделанные своими руками отвалы требуют минимальных финансовых вложений. Установив фронтальный нож на мотоблок «Нева», можно решать множество хозяйственных задач. При наличии рычагов и гидравлики самодельная лопата может использоваться и как погрузчик.

Для изготовления отвала потребуются такие инструменты:

  • рулетка;
  • сварочный аппарат;
  • электрическая дрель;
  • болгарка;
  • гаечные ключи;
  • акриловая краска;
  • бочка 200 л;
  • армированная резина;
  • листовая сталь 5 мм;
  • профильная труба 40х20 мм;
  • краска и кисть;
  • болты и стяжки.

Перед тем как сделать отвал, необходимо рассчитать соответствие мощности мотоблока размерам ковша. Чрезмерная нагрузка приводит к быстрому износу частей и механизмов агрегата. В зависимости от веса и мощности машины лопаты делаются шириной 60-100 см и 20-30 см высотой.

Снегоуборочные самоделки к мотоблоку своими руками делаются в такой последовательности:

  1. Нанесение на бочку разметки, распиливание ее на 3 одинаковых части по вертикали. Разрезание 1 отрезка на полосы шириной 5 см.
  2. Скрепление 2 заготовок с помощью битума и заклепок. Выравнивание краев изделия. Усиление ковша поперечными стойками.
  3. Закрепление полос жести по краям лопаты. Делается это с помощью сварки или болтов.
  4. Просверливание отверстий для болтов. Присоединение к нижней части ковша полосы из резины.
  5. Изготовление сцепки для лопаты. Делается она путем крепления сваркой к отвалу куска трубы и полукруга из листового металла. На секторе наносятся отверстия для регулировки угла атаки. К кронштейну мотоблока самодельное снегоуборочное приспособление крепится переходником из профильной трубы.

Готовое изделие нужно очистить и покрасить. Все болтовые соединения необходимо регулярно смазывать для предотвращения коррозии.

Изготовление полевого опрыскивателя

Самодельный опрыскиватель для мотоблока необходим в тех случаях, когда площадь обрабатываемых посевов превышает 20 соток. Вручную выполнить такую работу очень трудно, она может занять целый день. Механизация этого процесса позволит сэкономить массу времени и сил.

Для изготовления опрыскивателя потребуется:

  • сварочный аппарат;
  • болгарка;
  • уровень;
  • электрическая дрель;
  • паяльник для полипропиленовых труб;
  • профильные или круглые водопроводные трубы;
  • пластиковая или стальная бочка емкостью 80-100 л;
  • широкие пневматические колеса;
  • пластиковые трубы;
  • резиновый шланг;
  • форсунки или ниппели от колесных камер.

Сборка самодельного опрыскивателя производится в такой последовательности:

  1. Изготовление рамы. Ее габариты подгоняются под размер емкости. К раме крепится шасси. Для хорошей проходимости необходимо не менее 4 колес. За неимением колес изготавливаются широкие полозья из алюминия.
  2. На раму устанавливается и закрепляется емкость. Для этого используются распорки и стяжки. В баке делаются отверстия для подвода шлангов высокого давления. Горловина бака герметизируется.
  3. Изготавливается кронштейн для насоса. Выбирается модель, которая работает от вала отбора мощности (ременная передача) или от электричества (генератор мотоблока).
  4. Собирается система полива. Делается прочный держатель из стальных профилей. К нему с помощью хомутов или пластиковых стяжек присоединяются пластиковые трубы. Проводится монтаж клапана для стравливания избыточного давления и форсунок.
  5. Все части соединяются вместе, проверяется качество креплений, герметичность стыков. Бак заполняется водой, агрегат тестируется в различных режимах, выполняется окончательная регулировка и настройка.

Сделанный своими руками опрыскиватель полностью оправдает вложенные усилия уже в первый сезон. Благодаря такому приспособлению опрыскивание и полив огорода будут производиться быстро и качественно.
