Ошибка первой лямбды. если продолжать ездить с неисправным лямбда зондом

Разновидности лямбда-зондов

Современные машины оснащаются следующими датчиками:

  • Циркониевые;
  • Титановые;
  • Широкополосные.

Циркониевый

Одна из наиболее распространённых моделей. Создана на основе диоксида циркония (ZrO2).

Циркониевый датчик кислорода действует по принципу гальванического элемента с твёрдым электролитом в виде керамики из диоксида циркония (ZrO2)

Керамический наконечник с диоксидом циркония с обеих сторон покрыт защитными экранами из токопроводящих пористых платиновых электродов. Свойства электролита, пропускающего ионы кислорода, проявляются при нагреве ZrO2 выше 350°C. Лямбда-зонд не будет работать, не прогревшись до нужной температуры. Быстрый нагрев осуществляется за счёт встроенного в корпус нагревательного элемента с керамическим изолятором.

Выхлопные газы поступают к наружной части наконечника через специальные просветы в защитном кожухе. Атмосферный воздух попадает внутрь датчика через отверстие в корпусе или пористую водонепроницаемую уплотнительную крышку (манжету) проводов.

Разница потенциалов образуется за счёт передвижения ионов кислорода по электролиту между наружным и внутренним платиновыми электродами. Напряжение, образующееся на электродах, обратно пропорционально количеству О2 в выхлопной системе.

Статья в тему: Как пользоваться толщиномером лакокрасочных покрытий автомобилей

Напряжение, которое образуется на двух электродах, обратно пропорционально количеству кислорода

Относительно сигнала, поступающего от датчика, блок управления регулирует состав ТВС, стараясь приблизить её к стехиометрической. Напряжение, поступающее от лямбда-зонда, ежесекундно меняется по несколько раз. Это даёт возможность регулировать состав топливной смеси независимо от режима работы ДВС.

По количеству проводов можно выделить несколько типов циркониевых устройств:

  1. В однопроводном датчике существует единственный сигнальный провод. Контакт на массу осуществляется через корпус.
  2. Двухпроводное устройство оснащено сигнальным и заземляющим проводами.
  3. Трёх- и четырёхпроводные датчики снабжены системой нагрева, управляющим и заземляющим проводами к ней.

Циркониевые лямбда-зонды в свою очередь разделяются на одно-, двух-, трёх- и четырёхпроводные датчики

Титановый

Визуально похож на циркониевый. Чувствительный элемент датчика создан из диоксида титана. В зависимости от количества кислорода в выхлопных газах скачкообразно меняется объёмное сопротивление датчика: от 1 кОм при богатой смеси до более 20 кОм при бедной. Соответственно, меняется проводимость элемента, о чём датчик сигнализирует блоку управления. Рабочая температура титанового датчика — 700°C, поэтому наличие нагревательного элемента обязательно. Эталонный воздух отсутствует.

Из-за своей сложной конструкции, дороговизны и привередливости к перепадам температуры большое распространение датчик не получил.

Кроме циркониевых, существуют также кислородные датчики на основе двуокиси титана (TiO2)

Широкополосный

Конструктивно отличается от предыдущих 2 камерами (ячейками):

  • Измерительной;
  • Насосной.

В камере для измерений с использованием электронной схемы модуляции напряжения поддерживается состав газов, соответствующий λ=1. Насосная ячейка при работающем моторе на обеднённой смеси устраняет лишний кислород из диффузионного зазора в атмосферу, при богатой смеси — пополняет диффузионное отверстие недостающими ионами кислорода из внешнего мира. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна количеству О2. Именно значение тока и служит детектором λ выхлопных газов.

Температура, необходимая для работы (не менее 600°C), достигается за счёт работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6

Способы диагностики кислородного датчика

Специалисты советуют проверять корректность работы лямбда-зонда каждые 10000 км пробега, даже если проблем в работе устройства не наблюдается.

Диагностику начинают с проверки надёжности соединения клеммы с датчиком и на наличие механических повреждений. Далее выкручивают лямбда-зонд из коллектора и осматривают защитный кожух. Небольшие отложения очищают.

Если в ходе визуального осмотра на защитной трубке датчика кислорода были выявлены следы сажи, сильные белые, серые или блестящие отложения, то лямбда-зонд следует заменить

Как проверить лямбда-зонд мультиметром (тестером)

Проверка датчика на работоспособность проводится по следующим параметрам:

  • Напряжение в нагревательной цепи;
  • «Опорное» напряжение;
  • Состояние нагревателя;
  • Сигнал датчика.

Схема подключения к лямбда-зонду в зависимости от его типа

Наличие напряжения в цепи подогрева определяют мультиметром или вольтметром в следующей последовательности:

  1. Не снимая разъём с датчика, включают зажигание.
  2. Щупы присоединяют к цепи подогрева.
  3. Показания на приборе должны совпадать с напряжением на аккумуляторе — 12В.

«+» идёт на датчик от аккумулятора через предохранитель. При его отсутствии прозванивают эту цепь.

«—» поступает от блока управления. Если он не обнаружен, проверяют клеммы цепи «лямбда-зонд — ЭБУ».

Замеры опорного напряжения проводятся теми же аппаратами. Последовательность действий:

  1. Включают зажигание.
  2. Замеряют напряжение между сигнальным проводом и массой.
  3. Прибор должен показать 0,45 В.

Для проверки нагревателя мультиметр выставляют в режим омметра. Этапы диагностики:

  1. Снимают разъём с устройства.
  2. Замеряют сопротивление между контактами нагревателя.
  3. Показания на разных кислородниках различные, но не должны выходить за пределы 2-10 Ом.

Вольтметр или мультиметр используются для проверки сигнала датчика. Для этого:

  1. Заводят двигатель.
  2. Прогревают его до рабочей температуры.
  3. Щупы прибора соединяют с сигнальным проводом и проводом массы.
  4. Обороты мотора увеличивают до 3000 об/мин.
  5. Следят за замерами напряжения. Должны наблюдаться скачки в диапазоне от 0,1 В до 0,9 В.

Если хотя бы при одной из проверок показатели разнятся от нормы, датчик неисправен и нуждается в замене.

Видео: проверка лямбда-зонда тестером

Проверка осциллографом

Главным преимуществом данной диагностики лямбда-зонда перед проверкой вольтметром и мультиметром является фиксация времени между однотипными изменениями выходного напряжения. Оно не должно превышать 120 мс.

Очерёдность действий:

  1. Щуп прибора подключают к сигнальному проводу.
  2. Мотор прогревают до рабочей температуры.
  3. Обороты двигателя повышают до 2000-2600 об/мин.
  4. По показаниям осциллографа определяют работоспособность кислородного датчика.

Диагностика осциллографом даёт наиболее полную картину работы лямбда-зонда

Превышение временного показателя или пересечение пределов напряжения нижнего 0,1 В и верхнего 0,9 В говорит о неисправном кислородном датчике.

Видео: диагностика датчика кислорода осциллографом

Другие способы проверки

Если в автомобиле есть бортовая система, то по сигналу «CHECK ENGINE», выдающему определённую ошибку, можно диагностировать состояние лямбда-зонда.

Перечень ошибок лямбда-зонда

Чтобы лямбда-зонд работал долго и эффективно, необходимо заправлять автомобиль только качественным топливом. Плановая и своевременная диагностика датчика кислорода поможет вовремя обнаружить его неисправность. Эта мера способна продлить срок эксплуатации не только самого датчика, но и катализатора.

Главная →

Устройство → Двигатель →

Какие датчики могут располагаться в двигателе

Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.

Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.

При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.

Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.

Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.

Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.

Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.

Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.

Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла. Этот датчик регулирует фазы газораспределения, а именно открывание и закрывание выпускных клапанов.

Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.

Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.

Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.

Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.

Описание устройства и где находится

С появлением систем электронного впрыска бензина перед конструкторами встала задача корректировки состава топливной смеси. Для этого стали применяться датчики кислорода или лямбда-зонды. Устройства поддерживают состав топливной смеси в определенных переделах, что позволяет обеспечивать максимальную эффективность каталитического нейтрализатора. При иных составах смеси нейтрализатор начинает работать некорректно и выходит из строя.

В зависимости от конструкции выхлопной системы используется один или два датчика:

  1. Первый установлен непосредственно в выхлопном коллекторе и замеряет состав выхлопных газов перед каталитическим нейтрализатором. На ранних системах этот девайс был единственным.
  2. С введением нормативов Евро-3 стал применяться второй зонд, расположенный после нейтрализатора. Электронный блок управления анализирует данные от двух зондов и косвенно оценивает эффективность работы катализатора, а также корректирует состав смеси.

Производители установили для изделий срок службы:

  • зонд без спирали подогрева — не более 80 тыс. км;
  • узел с подогревом — до 100 тыс. км;
  • планарные (широкополосные) зонды — до 160 тыс. км.

Заявленный ресурс зондов не является точным. Срок работы устройств зависит от множества факторов и может быть меньше или больше указанных значений.

За что отвечает лямбда зонд

Попросту говоря, лямбда-зонд, он же О2 датчик — это датчик, оценивающий количество не сгоревшего топлива и кислорода в выхлопной системе автомобиля. Хотя лямбда-зонды используют также в других областях, мы в этой статье будем говорить сугубо об автомобильных датчиках кислорода.

Для чего же нужен этот датчик кислорода? Так называемые катализаторы, которые уменьшают долю вредных веществ в выхлопах, имеются в данный момент в каждой более-менее современной машине. Лямбда-зонд контролирует количество кислорода в катализаторах, таким образом, продлевая срок их действия. Также он существенно влияет на количество потребляемого вашим автомобилем топлива и улучшает работу двигателя.

Если упомянуть конкретные факты, то известно, что топливо эффективно сгорает только при правильном соотношении топлива и воздуха в топливной смеси. В противном случае (если воздуха будет меньше или же больше) будут изнашиваться и приходить в негодность катализаторы. Поэтому, лямбда-зонд непосредственно влияет на выхлопную систему автомобиля.

Схема устройства

Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.

Пример конструкции зонда

Конструкция включает:

  • 1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
  • 2 — керамический изолятор;
  • 3 — уплотнительный элемент для ввода жгута проводов;
  • 4 — сигнальные провода;
  • 5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
  • 6 — пружинная контактная часть;
  • 7 — чувствительный элемент, выполненный из керамики;
  • 8 — нагревательный стержень;
  • 9 — вентиляционный канал;
  • 10 — внешний металлический корпус.

Срок службы лямбда-зонда

Средняя продолжительность жизни кислородных датчиков на российском бензине 40 000–100 000 км. Для увеличения срока службы рекомендуется заливать качественное топливо с низким содержанием примесей и тяжелых металлов. Самодиагностикой определить неисправность достаточно сложно, установить причину — практически невозможно. Это может быть износ, низкое качество бензина, механическое повреждение и другие факторы.

Если у вас возникли подозрения в неисправности датчика кислорода, обратитесь к профессиональным диагностам. При помощи осциллограммы специалист определит причины неисправности и подскажет пути устранения.

Виды лямбда зондов на разных авто

Теперь пройдемся по неисправностям данного датчика на разных марках автомобилей.

Семейство ВАЗ.

Первыми будут автомобили ВАЗ от 2110-212. На этих машинах с инжекторными моторами до 2004 года устанавливались лямбда зонды Bosch с идентификационным номером 0 258 005 133.

На более новых моделях данного семейства, а также на ВАЗ 2114-2115, Приора, Калина стали применять тоже датчики Bosch, но уже с номером 0 258 006 537.

Элементы, устанавливавшиеся до 2004 года, не имели подогревателей, поэтому в работу он вступал только после прогрева двигателя.

Сейчас же на данные авто устанавливаются лямбда зонды с подогревом, позволяющим значительно быстрее набрать датчику рабочую температуру.

Помимо основных признаков неисправности лямбда зонда на этих авто, существует еще два:

  • после останови двигателя из-под авто могут доноситься потрескивающие звуки;
  • выхлопные газы у авто меняются по запаху из-за большого количества несгоревшего топлива.

Ford Focus 2.

На такой модели, как Ford Focus 2, маркировка и количество лямбда зондов зависит от силовой установки.

К примеру, на двигателях с 1,8 и 2,0 литра объема используется по два датчика.

Устанавливающийся датчик до катализатора имеет оригинальную маркировку 3М519F472FF, а лямбда зонд за катализатором — 3М519G444FF.

На двигателях объемом 1,4 и 1,6 литра тоже имелось по два датчика: первый — 3М519F472ВА, а второй — 3М519G444ВА.

На некоторых двигателях объемом 1,6 литра устанавливаются по два катализатора, поэтому количество датчиков у них – 4.

Два лямбда зонда, расположенных до катализаторов, имеют маркировку 3М519F472DA и 3М519F472ВС, а датчики после катализаторов — 3М519G444DA и 3М519G444СА.

И это только некоторые из маркировок датчиков, применяемых на Фокус 2.

Стоит отметить, что от тех же ВАЗовских датчиков производства Bosch с маркировкой 0 258 006 537 указанные датчики отличаются лишь разъемом для подключения проводки, а сами устройства идентичны.

Это интересно: Почему стучат гидрокомпенсаторы на холодную или на горячую

Поэтому и особые признаки неисправности, кроме общепринятых, указаны выше.

Skoda Octavia.

На Skoda Octavia концерн VAG устанавливает свои датчики кислорода с каталожным номерами 06A906262BR, 06A906262AJ и др.

Все зависит от силовой установки и года производства авто.

Но конструктивно у них отличия от тех же Bosch сводятся опять же только к разъему проводки. В остальном конструкция идентична и признаки неисправности тоже.

Honda CR-V.

На автомобиле Honda CR-V тоже с завода установлены оригинальные лямбда зонды с каталожным номером 36531RNAJ01, но вместо них подойдет и производства Bosch, что указывает на то, что по конструкции все устройства практически одинаковы, и разница только в разъемах.

Рено Логан.

На Рено Логан заводской лямбда зонд имеет каталожные номера 8200052063, 7700109844 и 8200495791. Отличаются они между собой по цвету оплетки проводов.

Примечательно, что данные датчики используются и на ВАЗовской Лада Ларгус.

Но конструкция, как и признаки неисправности этих датчиков не отличаются от описанных выше.

Как проверить лямбда-зонд

Если вы заметили описанные выше признаки неисправности лямбда-зонда, то вам нужно его немедленно проверить. Выполнять проверку лямбда-зонда лучше всего на профессиональном оборудовании. Зачастую проверка проводится при помощи электронного осциллографа. Сам процесс происходит при работающем двигателе, так как в противном же случае, данные не могут быть получены. Такую сравнительно недорогую услугу вам смогут предоставить очень многие СТО.

Хотя проверить датчик можно и вольтметром в домашних условиях, но в случае, если датчик будет не прогрет, то вы можете получить неправильные данные.

Как отремонтировать лямбда зонд?

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

  • отключить аккумуляторную батарею;
  • отсоединить клемму от датчика и вытащить его.

Иногда сделать это сложно. Деталь сильно пригорает, вытащить её удаётся, только повредив. Но пробовать нужно: залейте резьбу уксусом или керосином и оставьте на несколько часов.

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30-40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

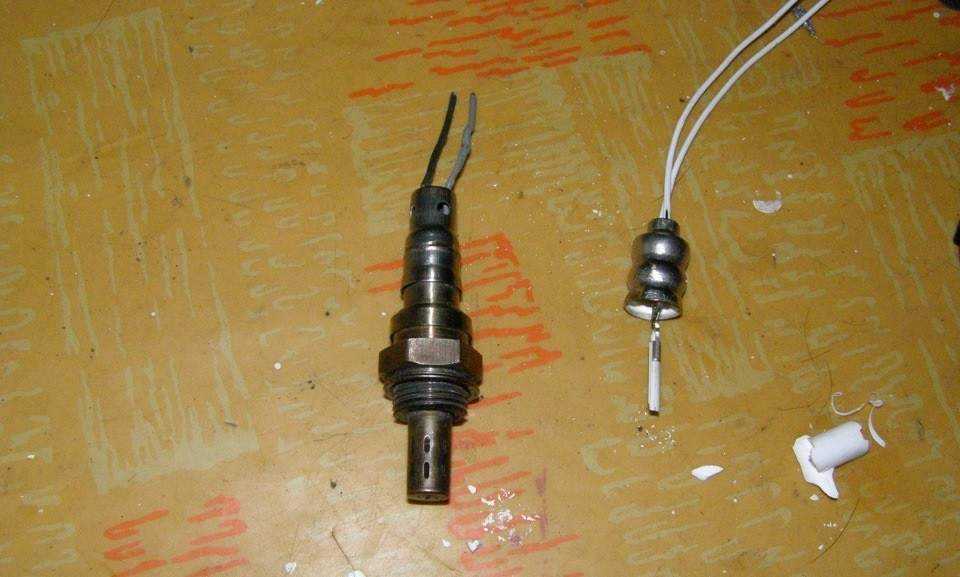

Есть необычный способ ремонта, но для нужно иметь 2 одинаковых датчика. Если причины неисправности каждого из них разные, можно попытаться собрать один из двух. Так, например, один может быть неисправен из-за обрыва сигнального провода, а второй из-за поломки нагревательного элемента. Прозвоните мультиметром каждый, чтобы выявить тот, который с обрывом. Аккуратно распилите оба. На фото видно, что на одном из них обломан нагревательный элемент. Кроме того, повреждена керамическая оболочка.

Крупным планом:

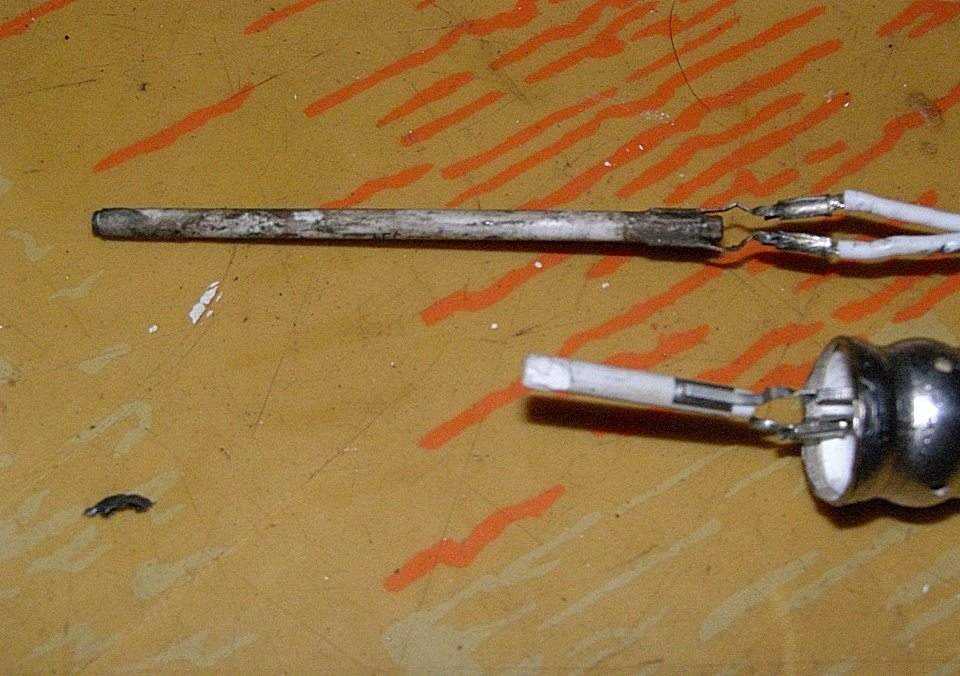

Аккуратно извлекаем нагреватель:

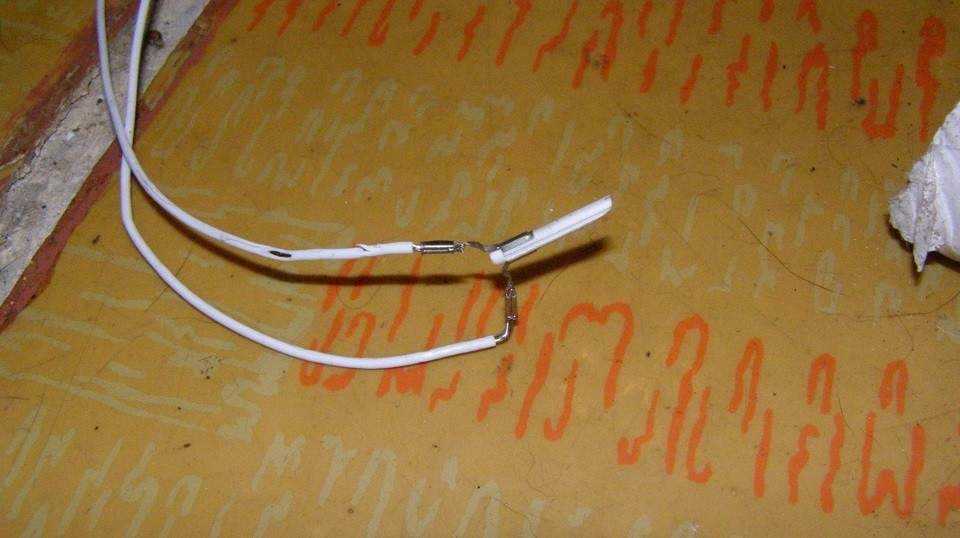

Пилим следующий, на котором обрыв сигнального провода

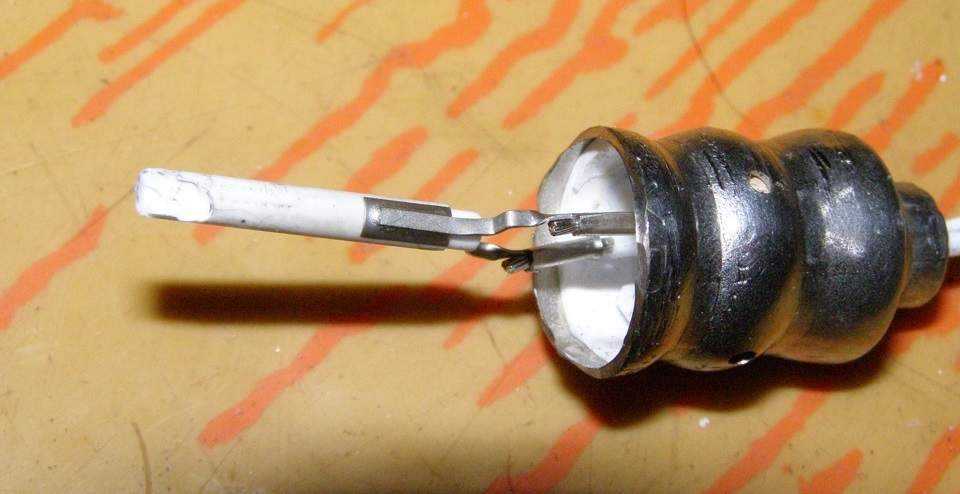

Нам нужно очень осторожно, чтобы не сломать, извлечь его нагреватель. На фото целый и ломаный:

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

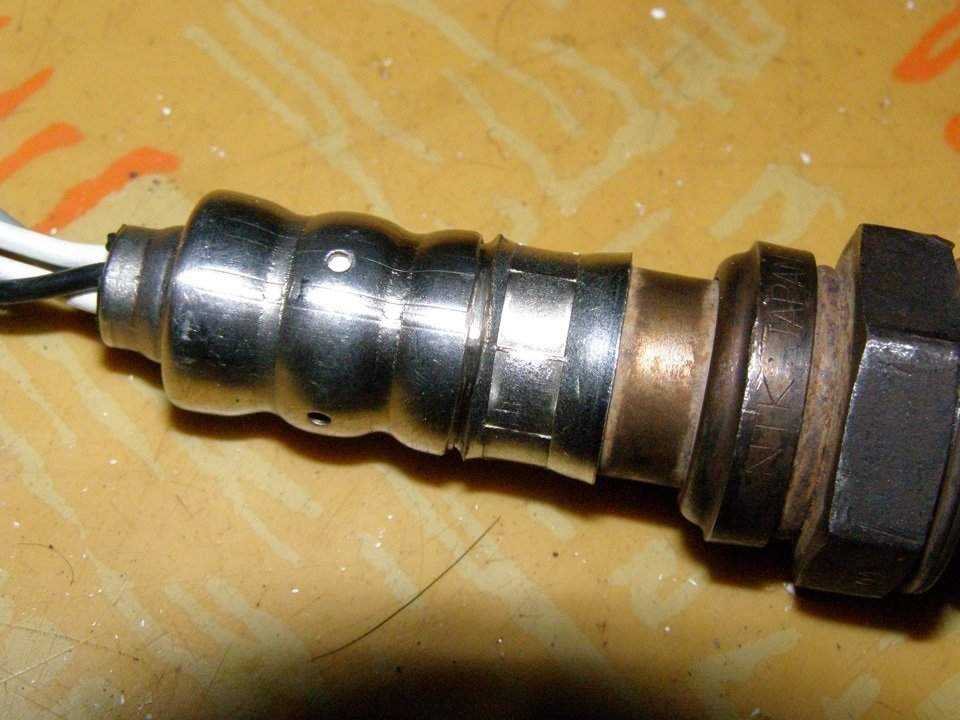

Теперь нужно запаять корпус с помощью ювелирной горелки медно-фосфорным припоем. Он выдерживает нагрев до 700 градусов, не течет.

Ставим на автомобиль и проверяем.
