Автомобильный генератор: как понять, что электрогенератор неисправен?

Если двигатель не начинает работать при повороте ключа или нажатии на кнопку старта, значит, необходимо искать проблему. Специалисты сервисного центра Bosch https://diesel-remont78.ru/avtoservis-nevskij-rajon смогут выявить неисправность путем разносторонней диагностики и быстро устранить ее. А по некоторым признакам водитель сам может определить, что с генератором могут быть проблемы.

Диагностика неисправностей

На современных автомобилях использование «дедовского» способа диагностики путем скидывания с клеммы аккумулятора может привести и к серьезной поломке множества электронных систем автомобиля. Значительные перепады напряжения бортовой сети автомобиля способны вывести из строя почти всю бортовую электронику. Именно поэтому современные генераторы всегда проверяются только путем замера напряжения в сети или диагностики самого снятого узла на специальном стенде. Сначала производится замер напряжения на клеммах аккумулятора, пускается двигатель и снимаются показания уже при работающем моторе. До запуска напряжение должно быть около 12 В, после запуска — от 13,8 до 14,7 В. Отклонение в большую строну свидетельствует, что идете «перезаряд», что подразумевает неисправность реле-регулятора, в меньшую — что ток не поступает. Отсутствие тока подзарядке свидетельствует о неисправности генератора или цепей.

Популярные неисправности

Если машина не может завестись, при этом вы слышите, что моторный отсек загудел и начал выть, либо же авто периодически глохнет под нагрузкой или без нее, это может свидетельствовать о поломке генератора. Снимать и разбирать свой гудящий генератор — это последнее дело, для начала необходимо разобраться в основных неисправностях и причинах. Видов поломок, при которых требуется генераторов ремонт, может быть два — это механические и электрические типы.

К основным механическим повреждениями относятся поломка креплений, корпуса устройства, проблемы в работе подшипниковых устройств, прижимных пружинок, ременного привода. В принципе, причины неисправности генератора механического типа существуют самые разные, но так или иначе, они не связаны с электрической частью. Что касается электрических поломок, то к таковым относятся неисправности обмоток, диодного моста, выход из строя щеток, замыкания, пробои, проблемы в работе реле и т.д.

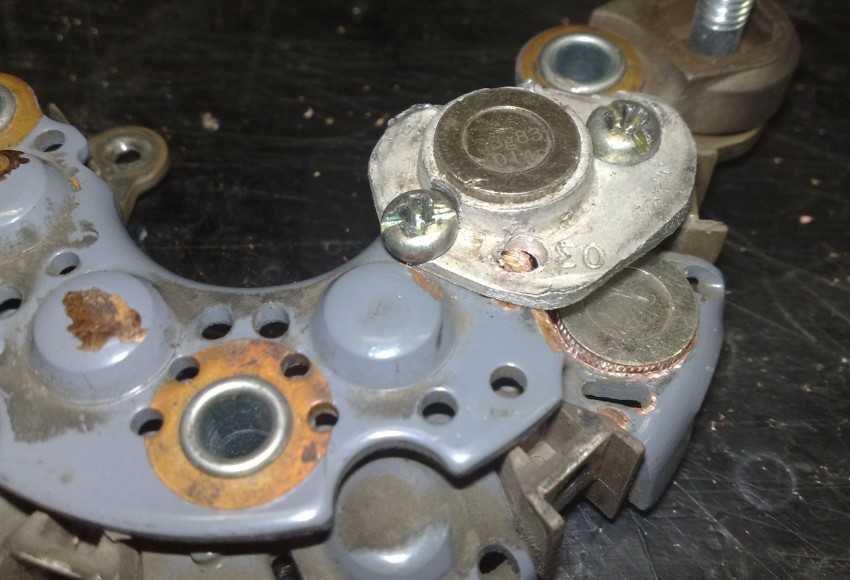

Диодный мост автомобильного генератора

Как показывает практика, довольно часто симптомы, свидетельствующие о выходе из строя генераторного устройства, могут появиться в результате других неполадок. К примеру, при наличии плохого контакта в разъеме предохранительных элементов можно подумать, что проблема связана с устройством. Но такой же признак может проявиться в результате выгоревших контактов в замке зажигания. Кроме того, если постоянно горит лампа выхода из строя устройства, это не означает что появились проблемы с генератором, поскольку это может свидетельствовать о выходе из строя реле.

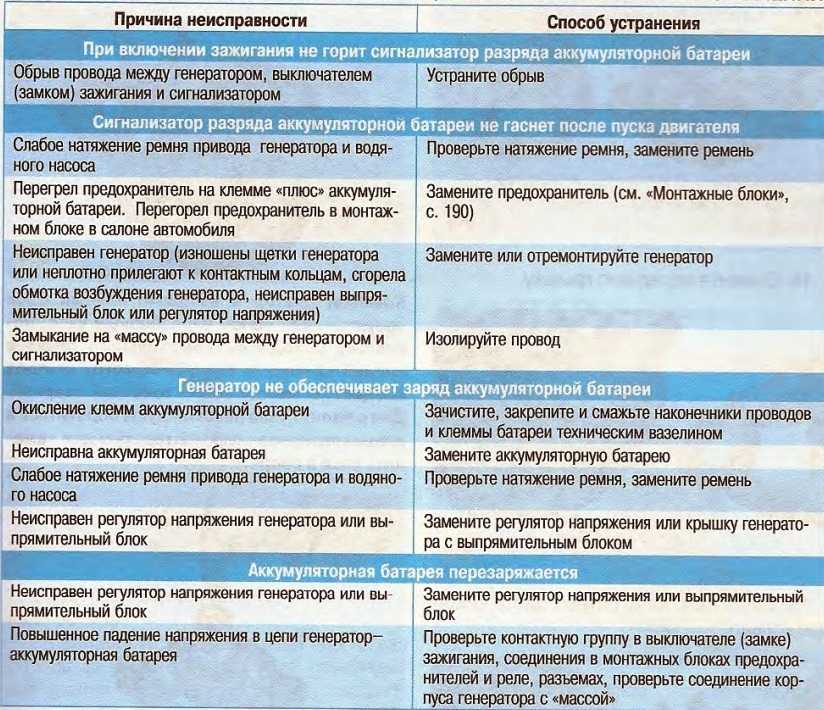

Каковы же признаки неисправности генератора:

1. На работающем моторе стала мигать лампочка разряда батареи. Также она может непрерывно гореть.
2. Ремонт генератора своими руками может осуществляться при выкипании АКБ.
3. При работе оптики замечается более тусклое освещение. Также при работающем моторе может проявляться дребезг. В свою очередь, когда водитель жмет на педаль газа, то есть обороты мотора увеличиваются, яркость оптики значительно возрастает. Как правило, это проявляется при перегазовке, однако оптика, которая стала работать ярче, более ярко уже не работает.
4. Гудит генератор. Если воет генератор или гудит, это в первую очередь свидетельствует о его неисправности, которую необходимо как можно быстрее решить.
5. Ремонт автомобильных генераторов также должен осуществляться в том случае, если машина периодически глохнет. Если генератор воет, при этом автомобиль глохнет прямо на ходу, это может свидетельствовать о нехватке напряжения. Разумеется, когда авто глохнет во время движения, водитель в первую очередь проверит АКБ, но если батарея заряжена, необходимо произвести диагностику генераторного устройства (ГУ).

Реле регулятора напряжения генераторного устройства

В каких случаях требуется замена генератора или его ремонт и обслуживание?

Разобрать генератор потребуется при таких неисправностях:

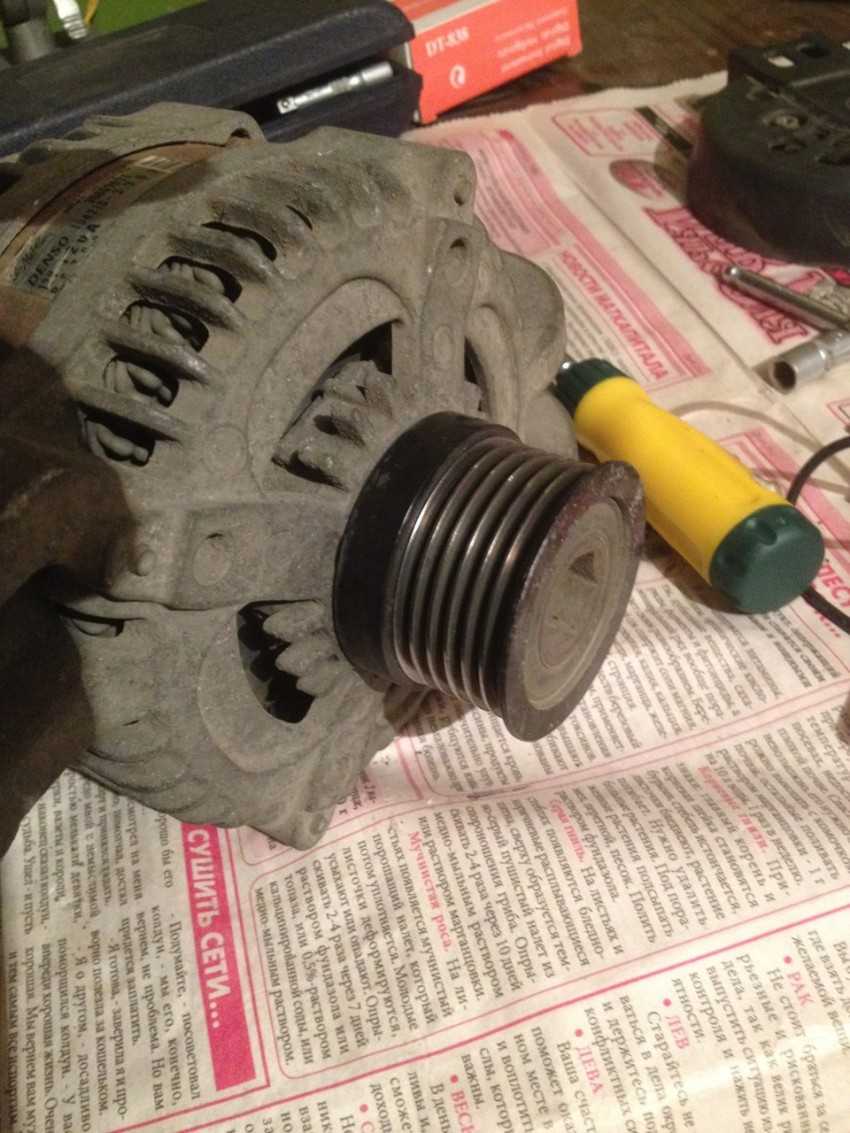

1. Механические повреждения либо износ шкива. Если повреждения довольно значимые, то осуществляется замена шкива генератора.
2. Разборка генератора производителя при износе либо повреждении токосъемных щеток.
3. Поломка токосъемных колец генератора (износ коллектора). Обычно замена токосъемных колец производится своими руками без проблем.
4. Выход из строя или проблемы в работе регулятора.
5. Снятие генератора и его ремонт также должен осуществляться при замыкании витков статорной обмотки.
6. Обслуживание генераторов должно производиться при полном разрушении или износе подшипниковых деталей.
7. Неисправности диодного моста генератора также приведут к его разбору и ремонту. Основные признаки неисправности диодного моста — это слабая искра на свечах, а также сниженный вольтаж батареи.

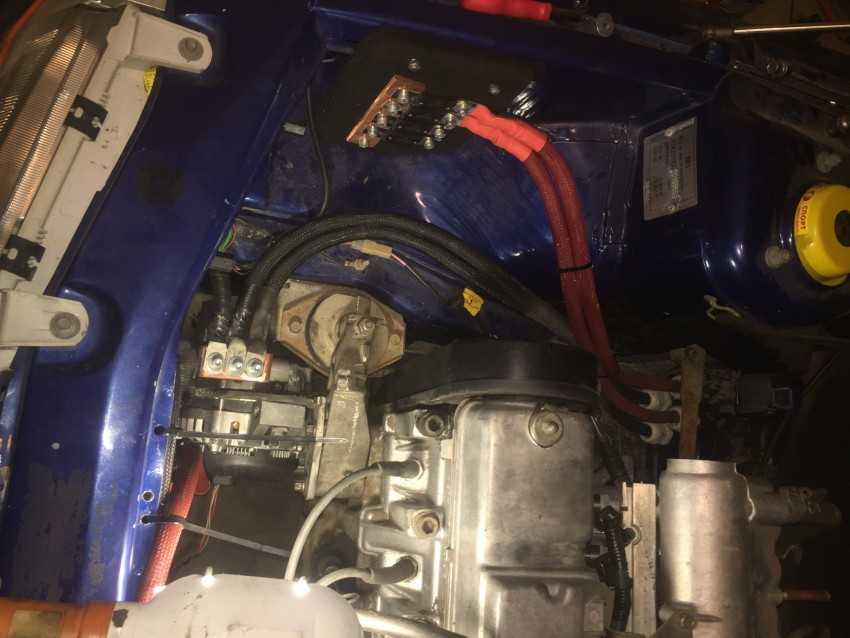

8. Различные повреждения кабелей зарядной сети.

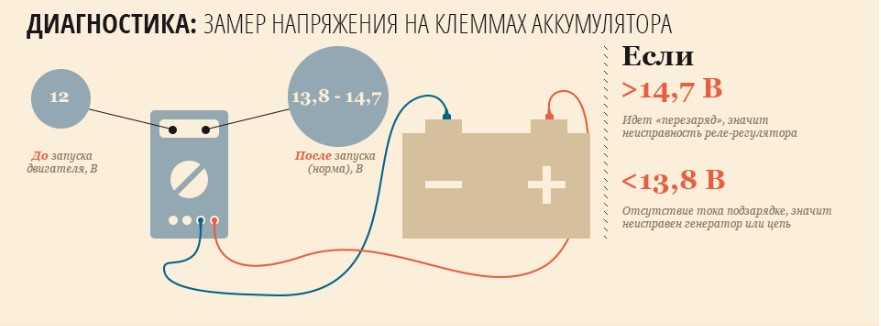

Схема замера напряжения на клеммах АКБ

Видео «Ремонт ГУ в домашних условиях»

Наглядная инструкция по ремонту ГУ своими руками представлена на видео ниже на примере автомобиля Форд Транзит (автор видео — Ramanych).

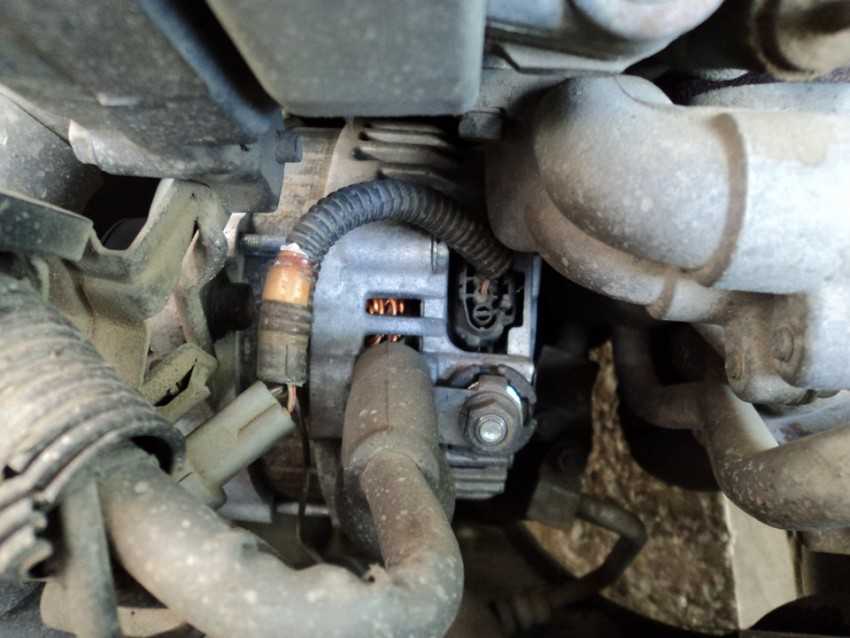

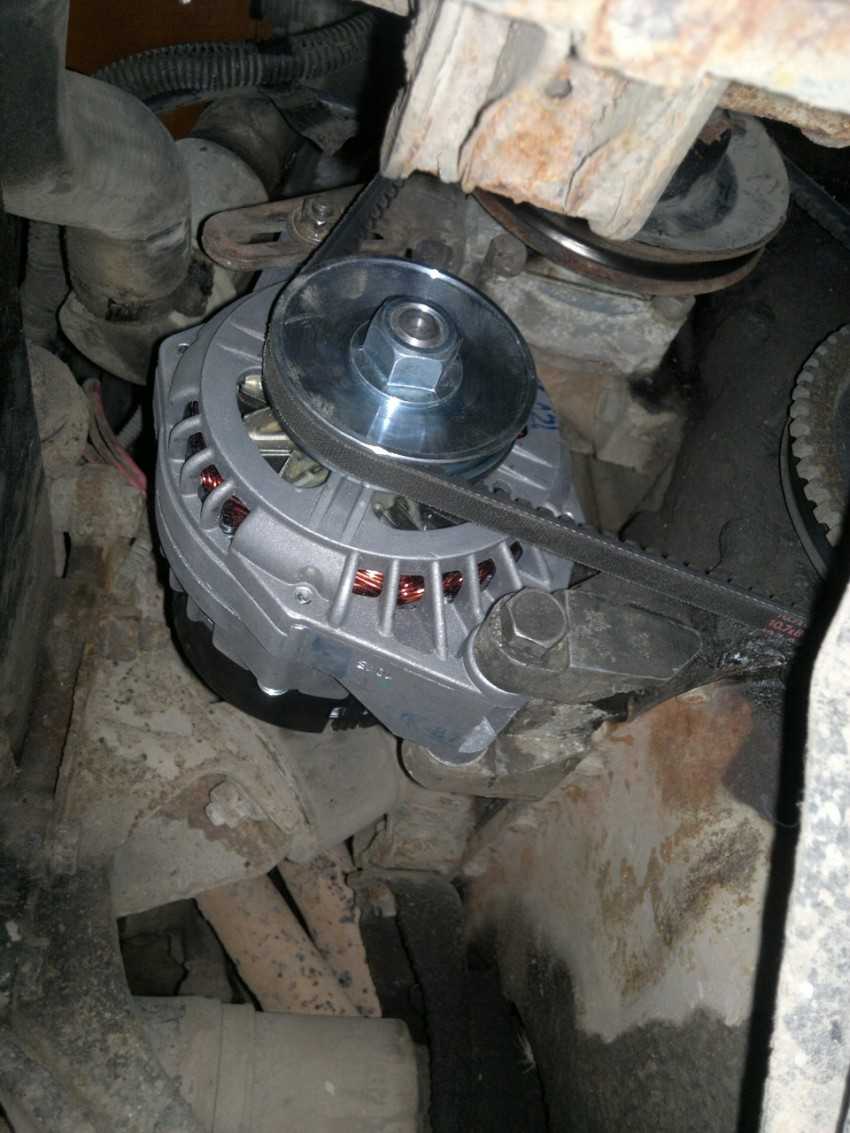

Генератор – это главный узел в системе подачи электроэнергии автомобиля. Иногда он выходит из строя, но не стоит его выбрасывать и спешить покупать новый. Часто проблема в том, что стерлись щетки генератора и достаточно их заменить для дальнейшей бесперебойной работы этого узла. Замена щеток генератора достаточно простая процедура, но для начала стоит выяснить, какие признаки могут указывать на износ щёток.

Часто при проведении профилактического осмотра автомобиля не уделяют внимание различным мелочам. Щетки генератора – одна из таких мелочей, если они сотрутся, то генератор перестанет подавать зарядку аккумулятору

Специалисты рекомендуют осматривать щеточный узел раз в 45-55 тысяч километров пробега.

• Электроприборы автомобиля неожиданно отключаются (даже в процессе движения);
• Фары, габариты и даже подсветка салона тускнеет и мигает;
• Резкое снижение напряжения бортовой сети автомобиля ;
• Резкая разрядка аккумулятора, который в дальнейшем будет очень сложно перезарядить.

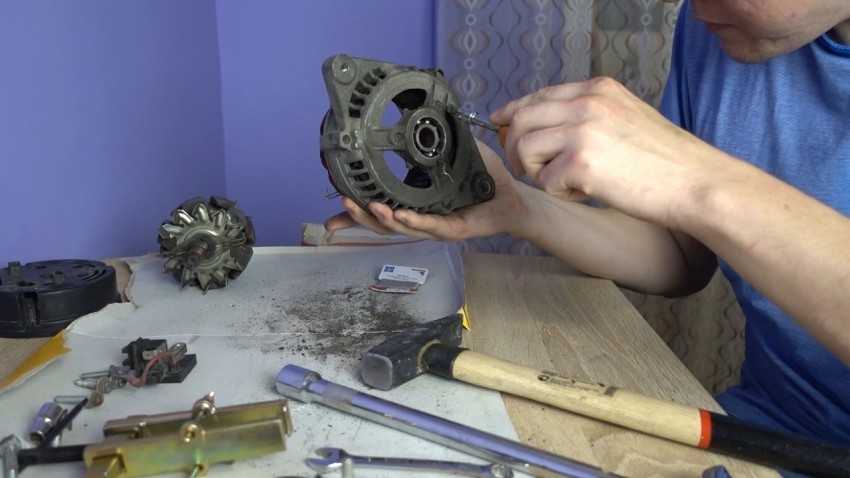

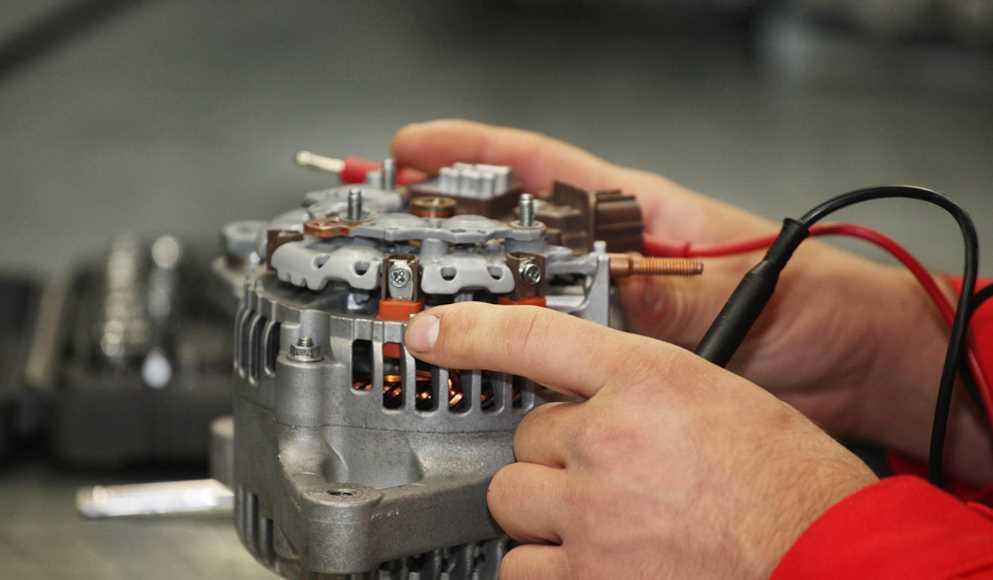

Частичный ремонт своими руками

Некоторые поломки генератора возможно устранить своими силами. При перегоревшем предохранителе, вышедшем из строя реле регулятора или отошедших контактах ремонт заключается в замене нерабочих деталей и зачистке контактов. Если поломка случилась внутри корпуса, потребуется его разборка. Генераторы различных марок автомобилей разбираются по-разному, но общий алгоритм одинаков, и состоит из действий, осуществляемых в следующем порядке:

1. Очистка корпуса от пыли и продувка его сжатым воздухом.
2. Снятие щеток и щеткодержателя, которые держит один винт. При этом проверяется их состояние: если щетки выступают меньше чем на 5 мм, их обязательно меняют на новые. Также прочищают гнезда крепления, которые при эксплуатации забиваются угольной пылью, смешанной с маслом.
3. Если необходимо полностью разобрать устройство, нужно демонтировать шкив. Для этого применяют специальный захват, выполненный в виде двух полуколец, предварительно окрутив гайку шкива. Данная работа требует определенного опыта и навыка.

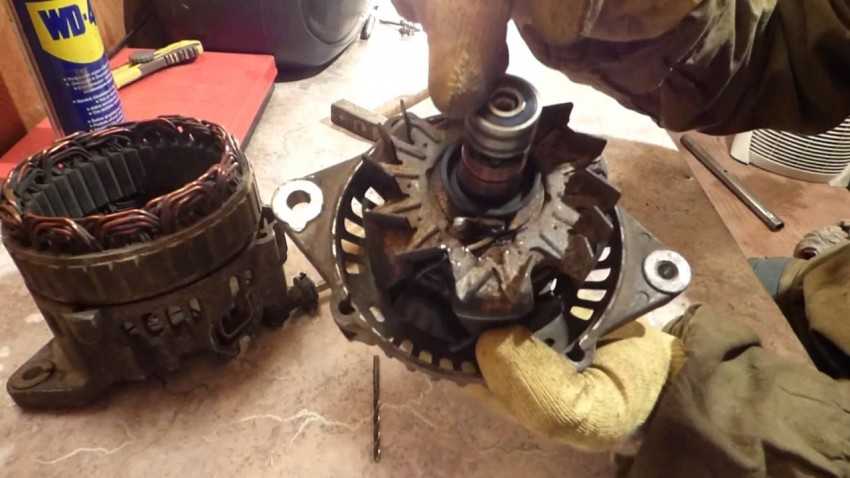

4. Отсоединение задней крышки со стороны привода и контактных колец. Также снимаются статор, корпус выпрямительного блока и ротор.
5. Отсоединение проводов от выпрямительного блока, после чего он извлекается, и статора.

При отсутствии опыта ремонта генераторов или подобных изделий, ремонт своими руками возможен только в отношении мелких неисправностей, таких как замена блока реле напряжения, щеток, несложная пайка или зачистка контактов. Замена обмоток, подшипников, ремонт блока регулировки или диодного моста производится в условиях мастерской с наличием специального оборудования квалифицированным специалистом.

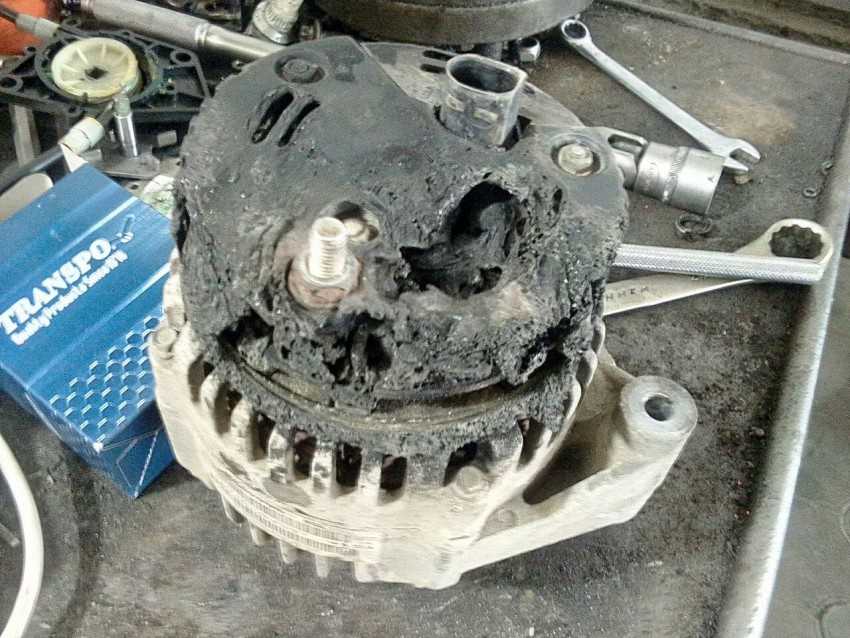

Действие жидкостей

Хорошо помогает испортить автомобильный генератор вода. Можно в дождливую погоду выбирать глубокие лужи и проезжать их на высокой скорости, чтобы брызги буквально заливали работающий генератор.

Если таких луж вам не найти, то можно использовать другой проверенный способ сжечь генератор: когда моете двигатель, старайтесь как можно обильнее поливать жидкостью генератор, чтобы она попала во внутрь генератора. Как только это у вас получится, даже не пытайтесь его просушить, как можно скорее запустите двигатель и включите побольше нагрузок – освещение, музыка, кондиционер и т.д. Скоро появится и результат.

P.S. Остается надеется, что после того, как вам однажды придется решать вопрос с заменой или ремонтом генератора, то в будущем наши «вредные советы» вам больше не понадобятся!

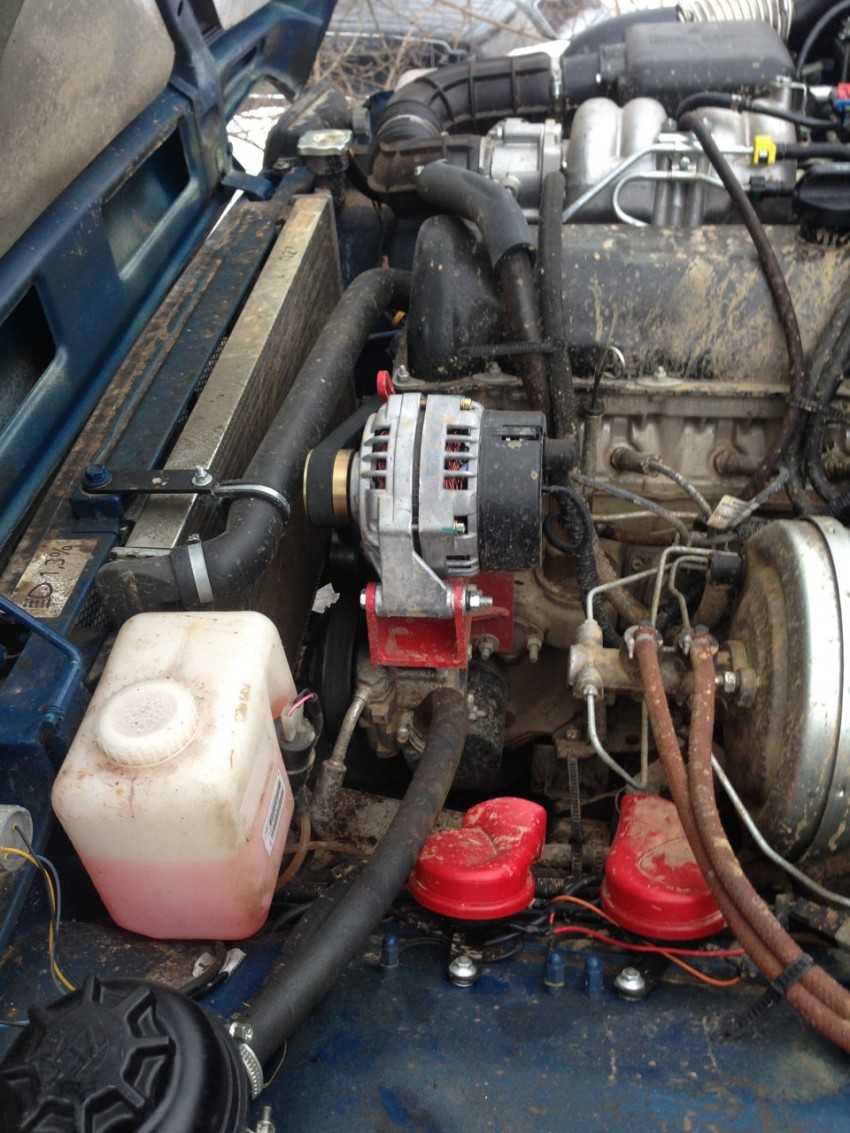

Видео — как снять генератор с Матиза:
